Какие бывают и где применяются установки пожаротушения, все подробно
К вопросу выбора оборудования для борьбы с огнем многие руководители объектов подходят несерьезно, считая, что с ними ничего подобного не произойдет.
В итоге, при появлении очага возгорания для его ликвидации часто используются совершенно неподходящие вещества.
Чтобы этого не случилось необходимо доверить выбор установки систем пожаротушения профессионалам. Только они способны правильно оценить специфику объекта и определить какой из видов оборудования будет наиболее подходящим.
Содержание:
- Установки систем пожаротушения
- Виды и особенности применения
- Водяные системы
- Газовые агрегаты
- Порошковые модели
- Аэрозольные станции тушения
- На что обратить внимания при выборе
- Советы специалиста
Что представляют собой данные установки
Это комплекс устройств, срабатывающих, если критические значения температуры, задымленности на защищаемом объекте будут превышены. Автономные установки пожаротушения обычно используются для локализации и устранения очага возгорания в самом начале его появления.
Применение такого оборудования регламентируется существующими нормативными документами и рекомендовано как для жилых, так и общественных, производственных зданий.
Разнообразие АУП
Оборудование, используемое для устранения очагов возгорания, отличается в конструктивном плане. В зависимости от этого параметра оно бывает следующих типов:
- Агрегатное;
- Модульное.
Кроме того, противопожарные установки оснащаются средствами автоматики. Исходя из наличия этих элементов оборудование предполагает управление вручную или с использованием систем автоматики.
Автоматические установки пожаротушения могут работать с различными видами ОВ. Причем на рынке представлены модели в которых используется как одно из средств, так и несколько.
Столь большое количество используемых для ликвидации пожара средств привело к появлению различных способов борьбы с огнем. Исходя из этого выпускают следующие виды:
- Роботизированные установки пожаротушения;
- Объемные;
- Поверхностные;
- Локальные.
Что же представляют собой различные виды оборудования, где допускается их применение, какими достоинствами они обладают, назначение автоматической установки пожаротушения? Начнем рассмотрение с одного из самых простых и доступных веществ — воды. Она доступна и имеет невысокую стоимость.
Водяные модели
Системы, работающие с этим огнетушащим веществом, имеют отличия в устройстве оросителей. Они могут быть:
- Спринклерные;
- Дренчерные.
Первые предназначены объектов на которых имеются материалы с повышенной возгораемостью. В них устранение очагов огня должно проводиться одновременно по всей площади помещения.
Дренчерные установки пожаротушения могут выполнять роль водяных занавесов в культурных и общественных заведениях, а также подходят для тушения технологического оборудования, емкостей с нефтепродуктами. Они идеально справляются с созданием водяной завесы.
Газовые установки
Это совокупность устройств для устранения очагов возгорания, в которых в качестве ОВ могут применяться две группы газов:
- Разбавители, такие как азот, аргон;
- Ингибиторы или хладоны.
Использующие первую группу огнетушащих веществ отличаются большими габаритами и массой. В то время как работающие с ингибиторами более компактны, но в то же время концентрация газов в них существенно меньше и составляет всего 13% от 60% для первой группы.
Не так давно появились системы в которых используются перфторкетоны. Они отличаются высокой экологической безопасностью и могут использоваться на любых объектах, так как не оказывают губительного воздействия на предметы и материалы.
Смотрим видео о данных системах:
Стационарные газовые установки пожаротушения имеют различия в конструкции и подразделяются на:- Модульные;
- Централизованные.
Порошковые системы
Такие установки имеют самую широкую сферу применения. Они предназначены для устранения очагов огня любых классов, а также электроприборов, находящихся во включенном состоянии.
Смотрим видео о данной системе:

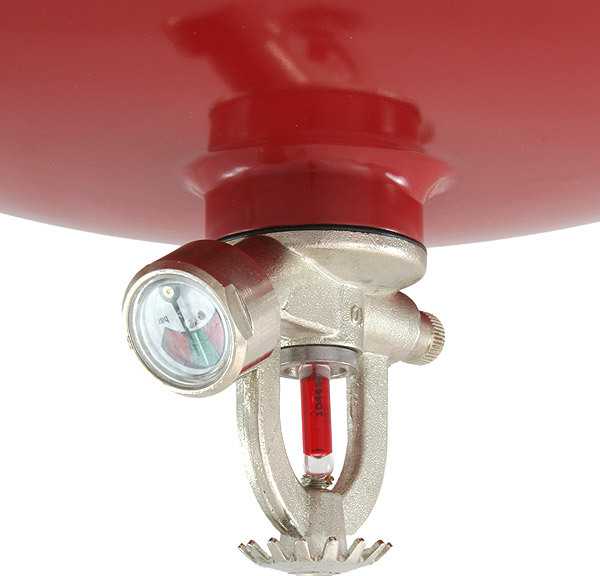

Автономные установки пожаротушения для электрощитовых применяются как для локализации, так и устранения очагов возгорания на части или все площади помещения. Но в то же время такие установки не могут использоваться на объектах, где хранятся:
- Горючие материалы;
- Химические смеси, способные тлеть и гореть без доступа воздуха.

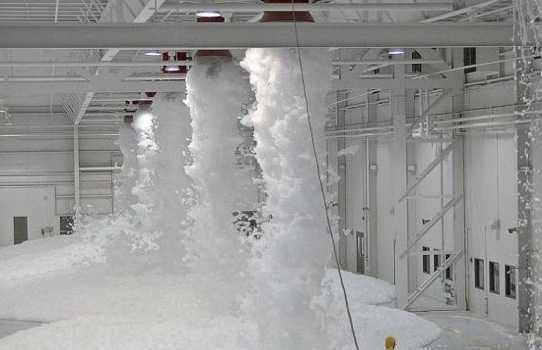

Пенное оборудование
Устройства этого типа чаще всего используют на объектах, где находятся горючие жидкости и быстро воспламеняющиеся составы, нефтепродукты. Они подразделяются на дренчерные и спринклерные системы пожаротушения и в конструктивном плане весьма сходи с водяными установками. Отличие их состоит только в наличии резервуара. При этом все компоненты огнетушащего вещества хранятся отдельно.
Для дозировки ОВ в таких установках могут применяться:
- Насосы;
- Дозаторы;
- Смесители пены;
- Баки.
Кроме этого в пенных системах используются оросители или генераторы.
Аэрозольные системы
В них в качестве огнетушащего вещества применяется специальный состав, способный воздействовать на очаг пожара. Они относятся к одним из самых старых и впервые были использованы в 1819 году. В первых автономных системах пожаротушения в качестве огнетушащего вещества использовались дымный порох, глина и вода. Но со временем их использование было приостановлено из-за низкой эффективности.
Смотрим видео о данной системе тушения очагов возгорания:
Современные стационарные аэрозольные установки пожаротушения не могут обеспечить полное устранение очага огня и поэтому их нельзя применять для:
- Волокнистых и других материалов, имеющих склонность к самовозгоранию или тлению;
- Химических составов и полимеров, способных гореть без доступа воздуха;
- Металлов, пирофорных составов.
А также аэрозоли вредны для здоровья человека, поэтому установки, где они применяются, нельзя использовать в помещениях, которые не могут покинуть люди до начала работы системы.
Как правильно выбирать систему пожаротушения
Самым важным критерием, на который ориентируются в данном случае являются особенности объекта. Исходя из них и происходит выбор конкретной роботизированной установки пожаротушения. Если предполагается использование оборудования в зданиях общественного, складского, архивного и культурного назначения, то сразу можно отбросить использование в качестве огнетушащего вещества пены. Кроме то она в последнее время практически не применяется ни на одном из возможных объектов.
Исходя из особенностей охраняемых помещений можно сформулировать основные критерии выбора:
- Эффективность;
- Безопасность для людей;
- Невозможность нанесения ущерба материальным ценностям.
Под эти критерии более всего подходят системы с твердыми огнетушащими веществами. Возможно использование водных насосных установок пожаротушения, так ка кони безопасны для людей. Но в то же время имущество от них страдает очень сильно. И если такая система сработает на верхнем этаже, то на нижние попадут тонны воды, который нанесут ущерб как материальным ценностям, так и самому зданию.
Поэтому чаще всего насосные установки пожаротушения используют с системами тонкого распыления, которые минимально воздействуют на окружающую обстановку.
Возможно применение и газовых САПТ. Однако их использование, особенно с хладонами смертельно опасно для человека. Поэтому на объектах, где присутствуют люди обычно отдают предпочтение группе газов перфторкетонов. Они практически безопасны. Но следует учитывать, что к помещениям, где предполагается использование газовых систем предъявляются строгие требования по герметичности, а кроме того такое оборудование достаточно дорогое.
Обслуживание и эксплуатация
Мало сделать правильный выбор, необходимо еще и выполнить монтаж оборудования согласно существующим требованиям. После того как будет выполнена прокладка трубопроводов и установлены устройства с подключением их к электросети необходимо провести испытания. К моменту их выполнения необходимо оценить прочность и плотность всех труб, проверить качество изоляции электропроводки.
Испытание насосной установки пожаротушения состоит из нескольких этапов. На первом проводится осмотр оборудования как технологического, так и электротехнического. Затем проводятся автономные испытания отдельных узлов системы, отвечающих за управление ее работой.
Внешний осмотр также предполагает проверку насколько размещение приборов соответствует чертежам проекта. Автономные испытания необходимы для оценки правильности взаимодействия всех узлов и элементов системы. Выполнение всех работ и сдача установки в эксплуатацию подтверждаются актом приемки. К ним должны прилагаться проектные чертежи и другую документацию.
moysignal.ru
Какие бывают системы пожаротушения? Дренчерная система пожаротушения
Пожаротушение представляет собой комплексную систему различных устройств, взаимосвязанных между собой, основной целью которых является обнаружение возникновения очага возгорания на ранних этапах его развития, а также своевременное устранение. В условиях современного мира используются автоматические средства пожаротушения, которые все чаще устанавливаются совместно с системами оповещения и контроля эвакуации граждан. Наиболее часто все представленные выше компоненты поставляются комплектно и образуют в совокупности единый комплекс. В настоящее время применяется типология, которая базируется на видах, а также способах поступления какого-либо огнетушащего вещества к очагу возгорания. Следовательно, выделяют следующие категории: пенные, водяные (в состав которых входят установки с тонкораспыляемой жидкостью, такие как дренчерные и спринклерные системы пожаротушения), аэрозольные, порошковые и газовые. Представленный ниже материал позволит составить представление о каждой из них.
Пенное пожаротушение
Данный тип наиболее часто применяется для устранения возгораний легко воспламеняющихся и горючих жидкостей, находящихся в резервуарах, которые располагаются как внутри, так и снаружи зданий. Дренчерная система пожаротушения пенного типа используется преимущественно в целях обеспечения безопасности отдельных частей зданий, трансформаторов и локально расположенного электрооборудования. Характерная особенность данного комплекса заключается в наличии специального резервуара, в котором располагается пенообразователь и дозирующие механизмы, однако сами составляющие компоненты вещества хранятся по отдельности.
Водяные системы
Как уже говорилось ранее, выделяют две категории: дренчерная система пожаротушения и спринклерная. В качестве вещества, призванного устранить очаг возгорания, используется либо обычная вода, либо обогащенная специальными добавками. Поскольку подобные системы достаточно часто устанавливаются в современной практике, рассмотрим их несколько подробнее. Спринклерные системы используются в случаях, когда следует устранить небольшой очаг возгорания в здании, температура в котором не опускается ниже нуля градусов. Это обусловлено особенностями конструкции. Сам комплекс представляет собой трубопровод со специальными разбрызгивающими головками. При пожаре датчики на них срабатывают, и находящаяся там вода сразу проливается на очаг. В свою очередь, дренчерная система пожаротушения отличается тем, что в основной системе нет воды. Она подается только по команде автоматики или при подаче специального сигнала человеком. Кроме того, здесь не используются одноразовые оросительные элементы. В общем случае дренчерная система пожаротушения находит применение не только как механизм устранения самого очага возгорания, но и как средство охлаждения воздушных масс, что препятствует распространению огня.
Аэрозольные комплексы
Данный тип имел широкое распространение в прежние годы, однако в современном оснащении применяется редко ввиду низкой эффективности. Для успешного устранения очага возгорания требовалось герметичное помещение. Кроме того, подобные устройства представляли значительную опасность жизни и здоровью людей.
Система порошкового пожаротушения
В ее основе заложено применение специального вещества, благодаря которому и происходит устранение огня. Необходимо помнить, что такие системы не способны обеспечить полное устранение возгорания, а значит, зоны их применения ограничены.
Газовое пожаротушение
Данные системы представляют собой совокупность технических устройств стационарного типа, принцип действия которых основан на своевременном выпуске огнетушащего соединения. Различают модульные и центральные комплексы, которые работают на сжатых или сжиженных газах.
fb.ru
Стационарные системы пожаротушения: виды и классификация
Инженерное оборудование зданий за последние десятилетия претерпело значительные изменения. То, что еще недавно монтировалось только на пожароопасных промышленных предприятиях, стало стандартным вариантом технического обеспечения при строительстве, реконструкции торговых, деловых центров, офисных, административных зданий.
Стационарные автоматические системы пожаротушения стали там привычным оборудованием, позволяющим обеспечить безопасность персонала, посетителей, быстро и эффективно погасив огонь на начальной стадии. Но, кроме автоматических установок, существуют и другие типы противопожарного оборудования, востребованные на различных по назначению защищаемых объектах – предприятиях, зданиях. Поэтому стоит рассмотреть весь спектр стационарных систем пожаротушения, чтобы представить общую ситуацию с ними.
Системы пожаротушения без автоматики
Прежде чем появились установки, позволяющие обнаруживать и ликвидировать возгорание без участия людей, было изобретено много специального стационарного оборудования для первичного пожаротушения силами рабочих, служащих, работающих на предприятии, в учреждении, а также для использования их прибывающими пожарными подразделениями для сокращения времени подачи воды.
Многие из них используются и сейчас:
- Пожарные сухотрубы. Чаще всего устанавливаются вертикальные металлические трубопроводы с соединительными головками на наружных стенах зданий, позволяющие пожарным подразделениям быстро подать воду на кровлю, покрытие, чердак или технический этаж без прокладки рукавных линий. Однако существуют и горизонтальные сухотрубы, обеспечивающие незамедлительную подачу воды на участки территории защищаемого объекта, проезд к которым затруднен из-за плотной застройки или иных причин.
- Противопожарные завесы из перфорированных металлических труб или с установленными дренчерными головками-оросителями. Предназначены для защиты строительных, технологических проемов, тамбур-шлюзов в производственных цехах для того, чтобы, запустив их вручную, ограничить распространение пожара, отсечь огонь в пределах помещения, пожарного отсека здания.
- Перфорированные сухотрубы локального пожаротушения. Используются для ручного пожаротушения отдельных помещений. Например, саун, бань.
Перфорированные сухотрубы
- Стационарные лафетные стволы. Такие установки с большим расходом воды устанавливают по периметру складов: пиломатериалов, технологической щепы, отходов предприятий лесопромышленного комплекса, лесохимической отрасли, чтобы держать под «прицелом», экстренно тушить древесные материалы, склонные в больших объемах к самовозгоранию.
Стационарный лафетный ствол
- Установки пожаротушения с ручным пуском. В таком режиме работают как изначально спроектированные системы, так и бывшие автоматические установки пожаротушения (АУПТ), вынужденно сменившие способ активации/запуска в связи с техническими неполадками вследствие выхода из строя побудительной системы, чаще всего пожарной сигнализации, отсутствия планового обслуживания и ремонта.
Не автоматические (ручной пуск) при значительно меньших затратах на их проектирование, покупку комплектующих элементов, монтаж и обслуживание по сравнению с автоматическими установками, как показывает практика, бывают очень эффективны, позволяя или потушить, локализовать возгорание своими силами до прибытия пожарных подразделений, или значительно сократить время развертывания, прокладки рукавных линий к очагу пожара.
Вывод: не стоит демонтировать существующие стационарные системы пожаротушения с ручным пуском, находящиеся в работоспособном состоянии, даже когда здание оборудуется новой автоматической установкой, если это технически, ситуационно возможно. Ведь чем больше дублирующих систем, тем больше вероятность локализации пожара, быстрого, эффективного тушения, обеспечения безопасности людей.
Автоматические установки пожаротушения
Такие системы, сочетающие в себе возможность как к самостоятельной работе без участия дежурного персонала, так и к запуску/управлению в ручном, дистанционном, локальном (по зонам, участкам, помещениям) режиме – это, конечно, следующий и качественный шаг в развитии стационарного противопожарного оборудования.
Определение: согласно ГОСТ 12.2.047-86, разработанного еще в СССР, действующего и поныне, АУПТ – это совокупность технического оборудования, приборов, устанавливающихся стационарно, совмещающих функции обнаружения очага возгорания (за счет АПС), локализации, ликвидации.
Надо сказать, что определение не совсем корректное, так как в качестве побудительной системы для АУПТ может выступать не только АПС, но и другие устройства, изделия. Например, спринклерные головки-оросители или термочувствительные кабели.
Впрочем, суть от этого не меняется и АУПТ – чрезвычайно быстрая, эффективная, не зависящая в автоматическом режиме работы от пресловутого человеческого фактора, стационарная система борьбы с огнем, срабатывающая на самой ранней стадии его развития, что позволяет локализовать, ограничить его распространение, провести безопасную эвакуацию посетителей, персонала учреждений, рабочих, ИТР предприятий, значительно снизить фактический материальный ущерб по сравнению с возможными последствиями.
АУПТ классифицируют по следующим параметрам:
- Виду вещества, используемого для тушения пожара.
- Конструктивным элементам в составе установки/системы.
- Способу тушения.
- Способу активации/запуска оборудования установки.
За последнее столетие изобретено, воплощено в металле и пластике довольно большое количество видов, типов АУПТ. Часть из них ушла в прошлое, некоторые появились сравнительно недавно – 20–30 лет назад; часть, пройдя модернизацию, модификацию для соответствия современному оборудованию, приборам управления, материалам, служит и сейчас. Стоит остановиться на основных видах стационарных установок/систем, оставив вне поля зрения редко используемые или специфические, как, например, пожаротушение на речных, морских судах, с которым сталкиваются лишь соответствующие специалисты.
Система пожаротушение: применением воды и пены
Речь, конечно, будет идти не о богине Афродите, рожденной из морской пены, а об АУПТ, использующих эти вещества в качестве огнетушащего средства. По сравнению со всеми остальными видами, типами, наиболее распространены стационарные установки, системы пожаротушения, где такое вещество – вода.
Если же на защищаемом объекте используются в технологическом процессе, транспортируются, хранятся горючие материалы – сырье, полуфабрикаты, готовая продукция, физико-химические свойства которых не позволяют тушить их водой (например, нефтепродукты, ГСМ, резинотехнические изделия), то тогда используется воздушно-химическая пена различной кратности, производимая в больших объемах специальными устройствами – пеногенераторами для успешной локализации, ликвидации очага пожара.
Читайте про:
Системы пожаротушения тонкораспыленной водой: модульная и автоматическая
В водяных же АУПТ в качестве оросителей используются известные многим читателям, даже не связанным с пожарной охраной, спринклерные и дренчерные головки. Последнее время вода, можно сказать, получила второе дыхание в качестве огнетушащего средства. Связано это с тем, что появился, стал все более часто использоваться сравнительно новый вид АУПТ с тушением тонкораспыленной водой, что намного более эффективно, по сравнению с традиционными методами.
Состав оборудования водяных стационарных систем невелик по количеству:
- Автоматическая установка обнаружения задымления, высокой температуры, огня, открытого пламени в защищаемых помещениях, служащая побудительной системой для запуска АУПТ.
- Пожарный насос/станция пожаротушения, подымающие по сигналу от прибора АПС, давление в системе.
- Сети из питающего, подающего, распределительных трубопроводов с установленными головками-оросителями, пеногенераторами.
Нормативная база: документом, регламентирующим проектирование любых видов/типов установок, систем АУПТ, АПС является СП 5.13130.2009, где отражены все основные вопросы и тонкости устройства, комплектации стационарного противопожарного оборудования, работающего в автоматическом режиме.
Наглядно работа данного виды системы пожаротушения на складе (ангаре)
Система пожаротушение: на основе порошка, газа, аэрозолей
Это трио, особенно первое вещество, стало конкурировать с водой и пеной в последние десятилетия. Причины, этого следующие:
При тушении водой урон собственникам, арендаторам зданий, помещений, особенно расположенных на этажах под очагом пожара, от ее использования зачастую сопоставим с общим материальным ущербом от него, чего совершенно нельзя сказать о газе, в меньшей степени – об аэрозоле, порошке.
- В постперестроечный период стало массовым явлением отказываться от установок/систем водяного пожаротушения в пользу порошкового, аэрозольного. Объяснялось это как собственниками, так и специалистами организаций, занимающихся проектированием и монтажом АУПТ, минимумом урона для отделки интерьера, мебели, оборудования, товароматериальных ценностей; более низкой стоимостью системы в целом, простотой и скоростью выполнения работ по установке, легкостью последующего обслуживания. Хотя если бы собственник увидел перед собой реальную проектно-сметную картину сравнения порошковой/аэрозольной и водяной стационарной системы для своего объекта, в том числе с необходимостью хранения 100% (!) запаса модулей пожаротушения, необходимостью их регулярной замены, то выбор мог быть совсем другим. Но мода вкупе с жадностью побеждала гораздо чаще.
- Газовое, являющееся самым дорогим видом пожаротушения, ранее использовавшееся только на особо важных объектах, получило толчок к применению с массовым появлением нового поколения вычислительной техники, потребовавшей хорошо защищенных от дыма, огня помещений – серверных, центров обработки и хранения информации. Ведь по сравнению со ценой электронного оборудования, устанавливаемого в них, стоимость проектирования, комплектующих системы, монтажа газовых АУПТ оказалась несущественной.
Подробная статья про:
Газовую установку пожаротушения
Срабатывание системы на основе порошка (делаем выводы)
Статистика использования на пожарах по порошковым, газовым и аэрозольным АУПТ показывает, что часто они не срабатывают, что вызвано отсутствием регулярного обслуживания, текущего ремонта, зачастую даже минимального внимания к их техническому состоянию со стороны собственников зданий. По сути, немалые средства, вложенные в их создание, выброшены на ветер.
Подводя итоги: наличие стационарных систем пожаротушения, работающих в любом режиме запуска – не гарантия полной безопасности людей, сохранности товароматериальных ценностей, но значительный шаг на пути к этому. Усилить это возможно, обеспечив: регулярное обслуживание АУПТ работниками организации, имеющей соответствующую лицензию МЧС; контроль за ее состоянием со стороны инженерных служб, ведущих специалистов, сотрудников охраны, дежурного персонала предприятия, организации.
Подробная статья про:
Порошковую систему пожаротушения
Пример как это все работает смотрим в видео
Вам также может быть интересно:
fireman.club
Системы пожаротушения: виды, обустройство
Для любого объекта недвижимости пожар представляет одну из самых больших опасностей, угрозу потери всего имущества и даже жизни людей. Причин возгорания различных жилых, общественных, производственных и коммерческих объектов много: повреждение электропроводки, нарушение правил пожарной безопасности, неисправность электроприборов, установка не сертифицированного обогревательного оборудования, возгорание техники и т.д.
Для своевременного предупреждения возгораний и избежания многих проблем необходимо заранее учитывать требования пожарной безопасности при возведении зданий и сооружений, проведении капитального ремонта и реконструкции. Для эффективного реагирования и ликвидации пожаров различной сложности современные разработчики и производители предлагают несколько видов автоматических систем пожаротушения. Они имеет разное оснащение и функции, но нацелены только на один результат – тушение пожаров на объектах различного назначения.
Основные предназначения современных автоматических систем пожаротушения:
- обнаружение, локализация и тушение пожаров
- защита людей, конструктивных элементов и материальных ценностей от негативного воздействия пожара
- сигнализация и оповещение дежурного персонала, жителей, работников и посетителей о начале работы пожарной установки.
Схема проведения работ по комплексному обустройству систем пожаротушения
Принципы подбора систем и оборудования
Необходимость оборудования объектов системами пожаротушения определена специальным сводом правил. Подбор системы пожаротушения и тип тушащего вещества определяют с учетом индивидуальных особенностей каждого здания и сооружения, исходя из их характеристик (площади, объема, этажности, функционального назначения и т. д.). При выборе также учитывают вероятность возникновения пожара, его тип и технические условия (например, наличие необходимого расхода воды для системы, температурный режим на объекте и т.д.). После определения системы приступают к стадии проектирования и разработке проектной документации.
Этапы проектирования системы пожаротушения
- Получение исходных данных (от заказчика или от профильной проектной организации)
- Выезд на объект проектировщика (для обследования, фактических обмеров, уточнения исходной информации). Если разработка осуществляется на стадии проектирования объекта, то на это этапе идет тщательная проработка исходной документации
- Разработка проекта пожаротушения
- Согласование проекта (по желанию Заказчика).
- Сдача проекта.
- Технический контроль за ходом проведения работ (по желанию заказчика).
Этапы установки системы пожаротушения
- Поставка материалов, оборудования и комплектующих элементов. Входной контроль. Предмонтажная подготовка.
- Прокладка кабельных трасс или трубопроводов
- Монтаж оконечных устройств (извещателей, оповещателей, оросителей, приемно-контрольных автоматических приборов, исполнительных устройств, блоков питания и насосов).
- Подключение системы к инженерным коммуникациям здания.
- Пуско-наладочные и испытательные работы
- Подготовка к сдаче исполнительной документации (промежуточная сдача и диагностика).
- Сдача работы Заказчику. Техническая подготовка персонала к пользованию системой.
- Спринклерная
- Дренчерная
- Аэрозольная
- Пенная
- Порошковая модульная
Системы пожаротушения
Спринклерное пожаротушение
Основной принцип работы спринклерной системы состоит в обеспечении подачи на очаг возгорания огнетушащего состава из трубопроводов, которые оборудованы спринклерными оросителями со специальным тепловым замком (включается под воздействием температуры). Тепловые замки выбираются в зависимости от рабочей (стандартной) температуры в помещении.
Спринклерное пожаротушение – одна из самых распространенных и популярных систем. Сфера использования: офисные здания и сооружения, обустройство подземных паркингов, логистических комплексов, складов с высокостеллажной системой хранения, торговых и выставочных центров, рынков, музеев. Спринклерная система, как правило, монтируется под перекрытия или в межэтажном пространстве.
Спринклерные системы пожаротушения с применением тонкораспыленной воды
Технология тушения пожаров тонкораспылённой водой рассчитана на ликвидацию очага каплями воды с диаметром подачи не больше 100 мкм. Обладает высокой охлаждающей и проникающей способностью, и высокой эффективностью тушения.
Позволяет без негативных последствий тушить пожары в библиотеках, музеях и архивах. Имеются данные по использованию тушения тонкораспыленной водой электроустановок под высоким напряжением (не более 35 кВ), без возникновения аварийных последствий.
В системе используются модульные или агрегатные устройства, позволяющие обслужить объекты любой сложности. Особенностью технологии размельчения воды является использование специальной газожидкостной смеси, подающейся к оросителям по одному трубопроводу.
Преимущества применения:
- Снижение в несколько раз объема воды, которая требуется для пожаротушения.
- Снижение опасных и негативных факторов пожара.
- Уменьшение ущерба от проливов воды.
- Низкий показатель инерционного срабатывания.
В настоящее время используются два вида спринклерного пожаротушения: водонаполненный и воздушный. Выбор системы зависит от эксплуатационных особенностей объекта и его оснащения (отапливаемые и неотапливаемые помещения).
Дренчерная система
Это установка пожаротушения с дренчерными оросителями с генераторами пены или открытыми выходными отверстиями. Дренчерные системы применяются в виде дренчерных завес, обеспечивающих эффективное отсечение в помещении огнетушащего вещества. Устройство таких завес пользуется популярностью при разработке мероприятий для компенсации возникших отступлений от нормативов пожарной безопасности.
Газовые системы пожаротушения
Газовое пожаротушение предназначено для обнаружения возгорания по всему периметру контролируемой площади, своевременного оповещения о пожаре и подачи в очаг огнетушащего газа. Действует установка газового пожаротушения по принципу снижения концентрации кислорода в окружающем пространстве за счет поступления негорючего газа. При применении сжиженных газов уменьшается температура в зоне возгорания. Автоматические системы газового пожаротушения предназначаются для создания защиты в определенном объеме. Установки газового тушения могут потушить пожар в любом месте защищаемого помещения.
Наиболее востребованы эти системы пожаротушение в высокотехнологичных помещениях и в промышленных объектах, так газовое пожаротушение не вызывает коррозии в оборудовании, и его последствия легко устранимы после простого проветривания. Основной недостаток – опасность для человека.
Системы пенного тушения пожаров
Пенный тип пожаротушения применяют для ликвидации пожаров класса А и Б, самой высокой сложности, на нефтеналивных станциях, заводах по переработке мусора, сахарорафинадных комбинатах, складах пластмасс и шинной продукции, в любых местах с большой концентрацией горящих и легковоспламеняющихся жидкостей и веществ. При пожаре происходит срабатывание систем, и через спринклеры, мониторы, трубы или дюзы (в зависимости от вида объекта) в помещение подается водопенный раствор.
Системы порошкового тушения пожаров
Порошковое пожаротушение предназначается для автоматического обнаружения пожаров, передачи сообщений о пожаре, автоматической локализации и пожаротушения пожара. Применяют ее для ликвидации пожаров различной сложности – A,B,C и D. Принцип действия — в зону горения происходит подача измельченного порошкового состава.
Порошковое пожаротушение имеет широкое применение. Этой системой оборудуются насосные и компрессорные станции, масляные подвалы, металлообрабатывающие заводы, ангары, нефтеперегонные заводы, котельные, лаборатории и т.д.
Система аэрозольного пожаротушения
Аэрозольное пожаротушение применяют для тушения возгорания электротехнического оборудования, силовых установок, энергетических объектов, транспортных хозяйств и т. п. Используемая аэрозоль не оказывает негативного, разрушающего воздействия на конструкционные и электроизоляционные материалы, а также не вредна для человека.
Обязательным условием эффективного использования всех вышеперечисленных систем является необходимость установки пожарной сигнализации, отвечающей за обнаружение возгораний и выдачу сигналов для начала пожаротушения.
sekretystroyki.ru
Пожаротушение — какие типы систем существуют
Здравствуйте! Сегодня мы поговорим о системах пожаротушения, какие типы систем бывают, по какому принципу работают и в чем их отличие.
Что такое пожаротушение.
Автоматическая установка пожаротушения (АУПТ) предназначена для тушения пожара тем или иным способом, в зависимости от типа системы.
Пожаротушение
может работать как в автоматическом режиме, так и в ручном.
В автоматическом режиме система пожаротушения срабатывает от
подачи сигнала пожарной сигнализации. Т. е. пожарная сигнализация обнаруживает место возгорания и подает сигнал на систему пожаротушения и происходит процесс тушения.
Возникает вопрос: а как же люди, находящиеся внутри, которые еще не успели вовремя покинуть опасную территорию? Ведь, их же может залить водой или засыпать порошком, или, что еще хуже, обдать газом. Но здесь не стоит волноваться! После поступления сигнала от пожарной сигнализации система пожаротушения не сразу начнет тушить пожар, т.к. стоит задержка времени.
Это для того, чтобы все успели покинуть помещения. Да еще, к тому же, некоторые системы пожаротушения запускаются только тогда, когда двери закрыты. На дверях ставятся магнитоконтактные датчики, которые и дают знать системе о том, что двери закрыты.
В ручном режиме можно запустить систему принудительно. Например, если только увидели самое начало пожара, когда АПС еще не успела сработать.
Какие типы пожаротушения бывают.
Пожаротушение
по типам делится на основных 3 вида – это порошковое пожаротушение, спринклерное (водяное) пожаротушение и газовое пожаротушение.
Порошковое пожаротушение тушит пожар при помощи модулей, в которых содержится специальный порошок. Модули взрываются и порошок разлетается, туша огонь. Такой тип системы один из самых доступных по цене, но ставить его можно не в каждом помещении. Это определяется категорией помещений, в зависимости от категории помещений по НПБ (нормам пожарной безопасности) устанавливается определённый тип системы автоматического пожаротушения.
Спринклерное (водяное) пожаротушение осуществляет тушение пожара при помощи воды. По трубам под высоким давлением подается вода и при помощи тонкого распыления тушит огонь. Такая система пожаротушения будет стоить гораздо дороже порошкового.
Газовое пожаротушение подавляет огонь посредством вытеснения кислорода негорючим газом. А, как мы знаем, огонь без кислорода гаснет. Систему газового пожаротушения устанавливают, в основном, в небольших помещениях, т. к. газовое оборудование достаточно дорогое. И если нет возможности поставить другой тип пожаротушения, к примеру, в серверной комнате нельзя установить водяное пожаротушение, потому что от воды все компьютеры/сервера с важной информацией сломаются.
Следует заметить, что в случае сработки порошкового модуля возможности использовать его ещё раз не будет. Поэтому, нужно будет покупать и устанавливать новый модуль. А, вот газовый модуль можно будет повторно заправить. Но, в любом случае, имущество, которое может спасти от порчи и гибели система пожаротушения, может стоить в разы или десятки раз дороже, чем стоимость самой АУПТ.
Для первого знакомства с пожаротушением, я думаю, достаточно информации. Более подробно о каждой системе я расскажу в дальнейшем.
Пишите комментарии, задавайте вопросы – с радостью отвечу, что смогу).
До встречи!
Похожие статьи
blogsb.ru
особенности выбора, классификация и виды
Автономность и автоматизацию можно назвать отличительными характеристиками современных систем безопасности. Пользователей подкупает их надежность, простота эксплуатации и что самое важное – своевременная реакция на угрозу. Такими свойствами обладают автономные системы пожаротушения нового поколения, методики разработки которых регламентируются в документации СНиП. Впрочем, устоявшихся правил, которые бы полностью регулировали данную сферу, пока не существует, о чем свидетельствуют и отсутствие согласованности и определенности в понятиях «самосрабатывающие» и «автономные» системы.
Общие сведения об автономном пожаротушении
Речь идет о техническом средстве или комплексе средств, рассчитанных на обнаружение признаков пожара, оповещение о факте возгорания, непосредственное тушение огня, а также на выполнение специализированных косвенных задач наподобие переключения контактов электрического сигнализатора давления. Что касается автономности, то под ней подразумевается независимость срабатывания системы от других устройств или оператора. Иными словами, типовой комплекс такого рода обходится без источников энергии, средств контроля, технической поддержки и снабжения. При этом конструкционная реализация автономной системы пожаротушения может быть разной. Выделяют модульные установки, функциональное наполнение которых можно изменять за счет интеграции отдельных компонентов, а также узкоспециализированные автоматические системы, рассчитанные на определенные задачи сигнализации.
Оптимальный состав системы
На этапе проектирования ставятся конкретные функции, которые должна будет выполнять установка. Если речь идет о коммерческих объектах и частных домах без специальных требований к технической начинке, то отталкиваться в выборе можно от традиционного набора устройств:

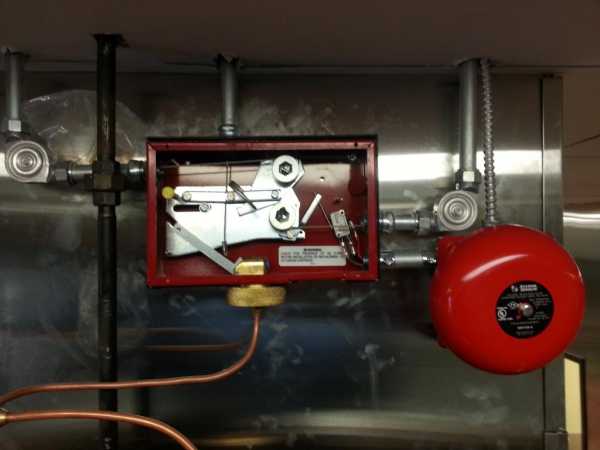

- Пусковой механизм. На сегодняшний день широко используются сигнально-пусковые устройства, работа которых предполагает перевод механической энергии в электрическую. Другое дело, что чувствительные элементы, реагирующие на признаки возгорания, могут различаться.
- Устройства для тушения огня. Сегодня популярны водяные, порошковые и газовые установки автономной системы пожаротушения, а в некоторых случаях оправдывают себя и универсальные комплексы, поддерживающие работу со всеми распространенными средствами подавления огня.
- Устройства для передачи сигнала на внешние линии оповещения. Обеспечивают возможность информирования о фактах возгорания в удаленном режиме – например, по беспроводной связи операторов пожарных служб или хозяина объекта.
Комбинация представленных выше функциональных компонентов позволяет создать классическую автономную установку для выявления признаков пожара и его устранения. Причем самое главное в характеристиках этих элементов опять же будет независимость от сторонней аппаратуры и механизмов.
Классификация систем по месту применения
В соответствии с нормативами обеспечения пожарной безопасности, в том или ином виде системы пожаротушения и сигнализации должны иметь строительные, коммерческие, транспортные и другие объекты. Но автономные системы лучше себя оправдывают в замкнутых инфраструктурах, которые сами по себе не всегда могут гарантировать стабильное снабжение эксплуатируемого оборудования теми или иными ресурсами. К целевым объектам, где используется автономная система пожаротушения, можно отнести следующие:
- Электрощиты.
- Гаражи, ДГУ.
- Бытовые, хозяйственные и технические помещения.
- Объекты незавершенного строительства.
- Складские, производственные и коммерческие помещения любой площади.
Соответственно, для каждого случая применяется самосрабатывающая установка подходящей конфигурации с определенным принципом тушения и подачи тревожного сигнала. Например, при организации охраны электроустановок накладываются серьезные ограничения по использованию огнетушащих материалов определенных групп. И напротив, для бытовок и гаражей может использоваться и вода, и порошок с газовыми смесями.
Автономные системы пожаротушения для транспорта
Высокие риски возгорания имеют место при выполнении ремонтных мероприятий в железнодорожных вагонах, отсеках судов, а также при эксплуатации силовых установок, работающих на дизельном и бензиновом топливе. Для обеспечения защиты транспортной техники используются специальные установки с датчиками фиксации огня и повышения температуры. Например, автономные системы пожаротушения для автомобиля устанавливаются возле двигателя, где имеют потенциально опасные с точки зрения возгорания зоны. Специальные чувствительные элементы в виде сенсорных трубок реагируют на повышение температуры (порядка 150-200 °С), моментально активизируя пуск огнетушащего механизма. Существуют и другие установки для транспортных средств, которые устанавливаются в салонах. Работая по тому же принципу фиксации признаков пожара, они обеспечивают защиту водительских и пассажирских отсеков без необходимости подключения источников питания и подвода воды.
Виды используемых материалов для тушения огня
В зависимости от материала защищаемых поверхностей и предметов, а также условий применения могут использоваться следующие вещества:
- Порошок. Применяется в случаях, когда нельзя использовать установки для распыления хладона, воды, углерода или пены. Специальный мелкодисперсный порошок забирает на себя часть тепловой энергии, «удушая» возгорание. Выгодно отличается тем, что при тушении не приводит к коррозии металлов и полностью безопасен для электротехники.
- Газ. Используются смеси из сжатых и сжиженных газов наподобие «Аргонита» и «Инергена». В процессе тушения происходит замещение воздуха газами, в результате чего минимизируется содержание кислорода в помещении и горение затихает. Главным недостатком автономной системы газового пожаротушения является его небезопасность для людей. Поэтому перед тушением автоматически срабатывает сигнал на эвакуацию и только после удаления людей из помещения начинается распыления активной смеси.
- Пена. Это коллоидные системы, распыляющие пузырьки, наполненные инертным или углекислым газом. Генераторы пены с дозаторами требуют подключения к бакам с раствором.
- Вода. Не самый эффективный материал для огнетушения, но по-прежнему используется на производствах и в частных домах благодаря ценовой доступности и безопасности применения для людей. Механизм огнетушения на воде предполагает распыление через дренчерные и спринклерные устройства, которые срабатывают автоматически благодаря встроенным тепловым замкам.
Требования к автономному пожаротушению
Делая выбор системы пожаротушения с независимой эксплуатацией, следует опираться на следующие критерии оценки:
- Техническая простота. Чем доступнее реализация механизма, тем она надежнее и эффективнее.
- Наличие беспроводного управления. Возможность удаленного оповещения пользователя является обязательным условием эксплуатации автономных систем пожаротушения. Для дома можно в отдельном порядке сделать настройку на оповещение вневедомственных служб пожарной охраны.
- Энергоэффективность. Чувствительные элементы, датчики, сигнальные устройства и пусковые механизмы в комплексе требуют немалого объема энергии, что не только понижает экономичность системы, но порой и нивелирует качество автономности.
- Возможность самонастройки. Наличие интеллектуальных модулей для пуско-наладочных работ позволит системе оперативно начинать функционирование после аварий и сбоев независимо от пользователя.
Что еще необходимо учесть в выборе?
Среди технико-конструкционных параметров следует учесть дистанцию срабатывания датчиков, характеристики каналов передачи сигнала, степень защиты корпусов оборудования и т. д. Все это будет иметь значение при соотнесении конкретных модулей системы и условий их применения. Например, автономная система пожаротушения для частного дома может предполагать минимальные дистанции срабатывания сигналов, но при этом иметь высокую степень изоляционной защиты на уровне IP64 и выше. Также будет нелишним предусмотреть и возможность интеграции комплекса в систему защиты от взлома.
Каким производителям отдать предпочтение?
В каждой сфере применения противопожарных систем есть свои передовые разработчики. Так, в сегменте аэрозольных модулей для транспортных средств и, в частности, подвижных составов лидируют разработки предприятия «НПГ Гранит-Саламандра». Если акцент делается на универсальные системы, работающие на газовых и водно-дисперсионных смесях, то есть смысл обращаться к устройствам «Гарант-Р» с импульсным действием. Широкую линейку систем автономного пожаротушения «Буран-8» на порошковых веществах предлагает компания «Эпотос». В ее ассортименте представлены разные модификации устройств, которые можно крепить настенным и потолочным способом.
Заключение
Обеспечение объекта системой автоматического тушения огня – это лишь часть работ по его защите. Даже независимые от сторонних коммуникаций системы автономного порошкового пожаротушения требуют техобслуживания после проведения установочных мероприятий. Уже в процессе эксплуатации автоматическая работа модулей должна будет поддерживаться регулярным обновлением емкостей с активным веществом, и сопровождаться периодической проверкой сопряженных коммуникаций. Именно обслуживание и своевременная диагностика гарантирует эффективное срабатывание системы в ответственный момент без промедлений.
fb.ru
виды и требования к ним
Определение установок тушения пожаров по ГОСТ 12.2.047-86 звучит так – это комплекс технических устройств, оборудования для целей пожаротушения способом выпуска огнетушащих веществ.
Согласно этого государственного стандарта модульной установкой называется – не трубопроводный комплекс оборудования пожаротушения, предусматривающий установку емкости с огнетушащим агентом и устройством пуска внутри защищаемого помещения.
Автономной установке пожаротушения НПБ 88-2001*, СП 5.13130.2009 дают следующее определение – это комплекс технических средств, в автоматическом режиме осуществляющий функции обнаружения, ликвидации очага пожара, не зависящий от внешних систем управления, источников электроснабжения.
Автономные системы пожаротушения
Виды автономных систем пожаротушения
Примечательно, что СП 5.13130.2009 дает и несколько другое определение модульной установке, нормативно фактически уравнивая ее с автономной – это комплекс устройств, состоящий из одного/нескольких модулей, что объединены общей системой обнаружения очага возгорания, запуска, способный самостоятельно локализовать/ликвидировать пожар при размещении в защищаемом помещении.
То есть если все оборудование, устройства модульной установки размещены внутри защищаемого помещения, а не рядом с ним, то она ничем не отличается от автономной.
Автономный модуль системы пожаротушения, который на практике может быть газовым, порошковым или аэрозольным, согласно этому своду правил – устройство, в котором совмещены способности хранения, подачи огнетушащих агентов при поступлении пускового импульса на привод такого изделия.
В целом автономные установки, как и модули пожаротушения различных видов, системы, создаваемые на их основе, проектируемые, сконструированные, производимые многими российскими компаниями – это разновидность стационарных систем пожаротушения, предназначенная для защиты небольшого помещения или здания.
Существуют следующие виды систем пожаротушения, способные функционировать в автономном режиме, что не отражается на их надежности и эффективности:
- Автономная система газового пожаротушения – это давно существующий тип газовых установок пожаротушения, что используются для защиты небольших по площади помещений с важным имуществом, электронным, коммутационным оборудованием – банковских, музейных хранилищ, запасников, архивов, дата-центров, серверных, узлов связи.
- Автономные системы порошкового пожаротушения появились позднее, но стали успешно заменять как газовые, так и водяные, пенные установки тушения.
- Порошковые системы пожаротушения надежно, эффективно защищают ряд, различных по назначению объектов – от гаражей, зданий автотранспортных предприятий, расходных складов ГСМ до складов сырья, готовой продукции, архивов, библиотек, объектов с электронной аппаратурой управления, связи, электрическими установками; везде где использование воды, пены нецелесообразно как по причине невозможности ликвидировать очаг возгорания, так и по возможности причинения ими значительного косвенного ущерба, часто сопоставимого с прямым материальным от огня и дыма. Подбор видов огнетушащих порошков, используемых в модулях порошкового пожаротушения, позволяет тушить практически любые вещества в пожарной нагрузке защищаемых объектов – от твердых горючих материалов до щелочных металлов.
- Аэрозольные системы тушения – это современный, довольно нестандартный вид оборудования для подавления очагов возгораний, так как огнегасящий аэрозоль получается в результате быстрого, активного горения специальной смеси в корпусах генераторов огнетушащего аэрозоля. Это значительно отличает его от остальных видов автономных систем пожаротушения, налагает ряд ограничений по использованию в помещениях с большим количеством рабочих мест, количеством посетителей; ужесточает требования к местам установки генераторов, в части близости к сгораемым материалам отделки, обстановки, хранящимся товароматериальным ценностям.
- Пиростикеры, которые часто называют плоскими самосрабатывающими огнетушителями – это хоть и миниатюрные, но вполне работоспособные автономные устройства/установки пожаротушения, устанавливаемых в щитах, корпусах электрических установок, электронного, распределительного, коммутационного оборудования; вплоть до соединительных, разветвляющих сборок, коробок, выключателей и переключателей сетей освещения.
Автономных комбинированных систем пожаротушения, как пенных, водяных установок, за исключением модульных систем тушения тонкораспыленной водой, по факту размещения внутри защищаемых помещений, приравниваемых к автономному виду оборудования для локализации/ликвидации возгораний, почти не существует, так как серийно они не производятся.
Применение на объектах
Пожарная безопасность на объектах, небольших по площади, объему, в отдельных помещениях, где установлено важное для ведения технологического процесса управляющее электронное, электрическое, коммутационное оборудование; пожарная нагрузка представляет собой художественные или дорогостоящие товароматериальные ценности, где по нормам требуется автоматическая противопожарная защита; часто достигается за счет установки в них автономных систем пожаротушения.
Такой подход позволяет значительно снизить затраты на проектирование, монтаж, последующее регулярное проведения технического сервиса.
Важным преимуществом использования автономных установок, по сравнению с традиционными агрегатными комплексами оборудования, является отсутствие трубопроводных сетей; протяженных шлейфов с пожарными извещателями; приемно-контрольных приборов установок сигнализации; блоков, станций управления систем тушения пожаров.
Порошковые, аэрозольные модули тушения пожаров, эксплуатируемые, срабатывающие в автономном режиме, используют для автомобиля и гаража, как эффективное средство подавления очагов возгорания ГСМ в моторном отсеке, горения изоляции электропроводки.
Для частного дома и дачи наиболее подходящими автономными устройствами, что не причинят вред ни людям, ни отделке, обстановке, имуществу, являются газовые или модульные установки подавления пожара тонкораспыленной водой.
Но, ввиду их дороговизны для собственников таких объектов, часто применяют порошковые модули. Так как для них не страшны низкие температуры воздуха, а срабатывание не зависит от пожарных извещателей или приборов, то они востребованы для защиты дач, загородных домов в зимний период, когда люди их покидают.
Тушение электрощитов – это «вотчина» пиростикеров, чьи небольшие размеры, плоская форма позволяют без труда разместить их в наиболее пожароопасных местах такого вида электротехнического оборудования.
Требования нормативных документов
В ст. 45 Федерального закона РФ № 123-ФЗ говорится, что установки тушения пожаров:
- Обязаны локализовать или ликвидировать очаг возгорания.
- По конструкции бывают агрегатными, модульными или микрокапсулированными (пиростикерами).
- Могут быть автоматическими; автономными, автоматизированными, когда запуск производится дистанционно дежурным персоналом пожарного поста, операторами диспетчерской объекта; ручного пуска.
Тип установки, вид огнегасящего вещества, способ локализации/ликвидации очага пожара определяют по требованиям норм для конкретных объектов, в зависимости от многих факторов, включая площади помещений, их категории по взрывопожарной опасности, специалисты проектных организаций; учитывая, что такой комплекс устройств, оборудования должен обеспечить:
- Применение лучших технологий, способов тушения пожаров, требуемую инерционность, минимум вреда для людей, оборудования в защищаемых помещениях.
- Запуск за период, не превышающий продолжительность начальной стадии развития очага возгорания.
- Требуемую нормами или расчетную интенсивность орошения, удельного расхода огнегасящего агента.
- Ликвидацию или локализацию очага возгорания за период, необходимый для прибытия оперативных сил, мобильных средств пожаротушения.
- Требуемую надежность работы.
Статья 61 того же Федерального закона РФ конкретизирует требования к установкам тушения пожаров, функционирующих в автоматическом и автономных режимах; в плане того, что их использование должно обеспечить одну/несколько целей по ликвидации огня до наступления, возникновения:
- Критических величин опасных факторов.
- Пределов стойкости к огню несущего конструктива зданий, противопожарных преград – стен, перегородок.
- Максимума прямого/косвенного ущерба имуществу, товароматериальным ценностям.
- Возможности разрушения основного технологического оборудования.
Типы автономных установок, виды огнегасящих агентов, способы подачи в очаги возгораний зависят от материалов пожарной нагрузки – твердых веществ, горючих жидкостей, газов; архитектурных решений зданий.
Так как оборудование разных автономных систем довольно сильно отличается как по своему составу, так и огнетушащим веществам, используемым для ликвидации огня в защищаемых помещениях, то и своды технических требований к ним, методики заводских, сертификационных испытаний изложены в отдельных нормативных документах:
- ГОСТ Р 50969-96 – к установкам газового тушения.
- ГОСТ Р 51091-97 – к типам и основным параметрам систем порошкового тушения; ГОСТ Р 53286-2009 – к модулям таких установок.
- ГОСТ Р 51046-97, ГОСТ Р 53284-2009 – к генераторам огнегасящего аэрозоля.
- ГОСТ Р 56459-2015 – к автономным устройствам тушения с использованием термически активных микрокапсулированных, выделяющих газ, тушащих огонь веществ (пиростикерам).
- НПБ 80-99, ГОСТ Р 53288-2009 – к модульным автоматическим установкам тушения пожаров тонкораспыленной водой.
Поэтому при проектировании автономных систем тушения пожаров, перед установкой такого оборудования внутри защищаемых помещений, зданий следует обращаться к целевой нормативной документации, где изложены все необходимые требования.
Порядок обслуживания
Проектирование, установка оборудования автономных систем, установок пожаротушения, проведение пусконаладочных работ – это необходимые, важные мероприятия по созданию такого эффективного средства пожаротушения; но далеко не последние, ведь без регулярного, грамотного технического обслуживания их срок эксплуатации, скорее всего, как показывает практика будет недолгим.
Поэтому обязательно необходим технический сервис в сроки и по требованиям для каждого вида автономных установок согласно РД 009-01-96, а также данным техпаспортов, инструкций по эксплуатации оборудования, поставляемых в комплекте с изделиями компаниями производителями.
Вам также может быть интересно:
fireman.club
