Виды подшипников, их классификация и назначение - что это такое в картинках и какие типы бывают

Функционал подшипников очень широк. Они незаменимы для обеспечения надежной фиксации, легкого вращения или качения, уменьшения трение между двумя частями конструкции. Простое изобретение является одним из ведущих в промышленности и используется повсеместно. От его качества во многом зависит работоспособность и износостойкость машины. Многообразие таких сборочных узлов также велико, как и назначение. Что это такое – подшипник, какие виды существуют и их классификация по основным признакам, мы расскажем в этой статье и покажем фотографии.

Что представляет собой опора

По своей сути деталь является основой узла сбора. Ее основная функция состоит в том, чтобы обеспечивать надежный упор и поддерживать определенную подвижную часть конструкции. То, насколько жесткой будет такая фиксация, зависит от устройства, материала и многих других факторов.

Закрепление положения в пространстве позволяет обеспечить вращательные движения, качение при минимальном сопротивлении. Так нагрузка передается от подвижной части агрегата к другим, сохраняя износостойкость.

Какие бывают виды и типы подшипников

Все сборочные узлы можно классифицировать по принципу работы. Две основные группы составляют приборы, обеспечивающие покачивание и скольжение. Именно их чаще всего используют в машиностроении. Первая может быть представлена шариковыми и роликовыми устройствами.

Отдельное внимание заслуживают магнитные конструкции. Принцип их работы отличен от остальных, и используют их реже. К тому же в силу функциональных особенностей они должны сопровождаться запасными узлами.

Подшипники – это детали, помогающие получать от машины максимальный КПД, сохраняя ее работоспособность без специального ремонта и обслуживания.

Опоры скольжения

Эта группа деталей позволяют свободно скользить при трении двух соприкасающихся поверхностей. При этом используются разные смазки – масла, вода, химические вещества, графит и некоторые газы. Конструктивно такие приспособления могут быть как целостными, так и разборными. Производятся в комплекте со втулкой и соединяющей частью.

Устройства по типу качения

Такие узлы делают в виде двух колец, тел, обеспечивающих эффект покачивания, и сепаратора. Изготавливаются согласно установленной стандартизации, что позволяет использовать их в большинстве автомобилей, сложной технике и самолетах.

Шарикоподшипники

Функционально входят в группу узловых частей, работающих по принципу качения. Шариковые тела располагаются на поверхности наружных колец деталей. Во время работы создают небольшой момент трения, а значит практически не ограничивают скорость вращения.

Роликоподшипники

Входят в группу качения, но в их основе шарики заменены на ролики. Это позволяет им выдерживать гораздо большие нагрузки. Такая работоспособность высоко ценится при конструировании промышленных станков и железнодорожном строении.

Магнитные опоры

Работают по принципу левитации притяжения, обеспечивая полную бесконтактность двух соседних частей. Могут использоваться в условиях агрессивной окружающей среды, но пока не так распространены, как уже перечисленные виды. Если не подстраховывать такую конструкцию другой, более традиционной, можно в одночасье потерять всю машину.

Подшипники скольжения

Основная задача таких деталей – обеспечивать свободное трение между двумя сопряженными участками. Использовать их можно как для подвижных, так и для неподвижных поверхностей, что значительно увеличивает функциональные возможности применения.

Разновидности опорных узлов скольжения

Этот тип узловой части может быть разъемным и целостным. Первый состоит из двух вкладышей, установленных в полуотверстия основания и крышки. Они могут иметь толстую или тонкую стенку относительно наружного диаметра. Толщину определяет используемый материал. Например, тонкостенные чаще всего делают из легкой малоуглеродистой стали. Конструкция неразъемного предполагает особую сборку, при которой в детали высверливается отверстие, в которое запрессовывается металлическая втулка.

Разновидности

Наиболее распространенной является классификация, основанная на способности восприятия нагрузки по направлению. В этом случае устройства разделяют на 3 группы:

  • • Радиальные – принимающие перпендикулярную нагрузку с оси.
  • • Упорные – берут на себя весь груз.
  • • Радиально-упорные – сочетают свойства тех и других.

Существуют и еще несколько вариантов разделения узлов, но они являются скорее второстепенными.

Стандарты опор скольжения

Качество изготовления деталей, используемый в работе материал и другие условия производства описаны в Межгосударственном стандарте ISO и ГОСТе. Первый – соответствует международным требованиям, действующим в 165 странах мира. Второй – является внутренним для Российской Федерации. Все узловые части, представленные компанией «МПласт», проходят обязательную сертификацию на соответствие заявленным правилам.

Смазки подшипников скольжения

Этот вид призван обеспечивать свободное трение между двумя частями конструкции. Для нормальной работы используется один из 4-х типов смазочных материалов:

  • • Жидкие – различные синтетические и минеральные масляные жидкости для металлических опор или вода для неметаллических.
  • • Пластичные – изготавливаются из базового масла и загустителя.
  • • Твердые – используются в условиях сухого и граничного соприкосновения. В качестве материала чаще всего выбирается графит и дисульфид молибдена.
  • • Газообразные – требуются, когда конструкция работает под слабой нагрузкой, но в жарких условиях и с большим количеством оборотов.

Преимущества и недостатки

Среди плюсов можно выделить их высокую надежность при работе на большой скорости и небольшие размеры. Что касается минусов, то отметим необходимость постоянной регулировки количества смазки, пониженный КПД и производство из дорогих материалов.

Где применяются устройства

Сфера применения приборов широка. Довольно часто их используют в высокоскоростной аппаратуре, паровых и турбинных установках, в оборудовании систем навигации и других точных приборах.

Подшипники качения

Эти узловые опоры состоят из двух колец, но кроме них, в основе всегда есть тела, обеспечивающие покачивание, и сепаратор. На внутренней поверхности расположены желоба, выполняющие роль дорожек. В редких случаях сепаратор может отсутствовать, но тогда и уровень сопротивления становится выше.

Назначение

Основная цель устройств – служить упором для вращающихся частей механизмов. Именно поэтому они являются более популярными, чем узлы, обеспечивающие скольжение. Используются в электрических машинах и других конструкциях, где необходимо обеспечить износостойкость, длительную работу без смазки.

Классификация

Такие детали могут разделяться по нескольким признакам, но самым распространенным является деление по форме тел и приему нагрузки. К первой группе относятся уже упоминаемые ранее шариковые и роликовые узловые опоры. Вторая схожа с делением подшипников скольжения по типу нагрузки.

Технические характеристики

Для выбора того или иного устройства необходимо учесть несколько основных параметров. Самыми важными являются:

  • • Габаритные размеры, установленные стандартом ISO.
  • • Базовое и полное обозначение, включающее в себя буквенно-цифровой код, указывающий на тип, размер и конструкцию.
  • • Допуски, соответствующие классам.
  • • Зазор, общее расстояние, на которое одно кольцо может переместиться относительно другого.

Подобрать необходимую деталь в соответствии со всеми характеристиками предлагает компания «МПласт». В нашем ассортименте представлены самые разные подшипники, подходящие для любых механизмов.

Преимущества и недостатки

Главными плюсами являются: небольшая стоимость и массовое производство. При необходимости их легко можно заменить, а значит монтаж и обслуживание машин станет более удобным. Смазочные материалы используются в небольших количествах, что позволяет не тратить много времени на уход за механизмами.

К недостаткам относят:

  • • Излишнюю чувствительность к вибрации и ударным нагрузкам.
  • • Чрезмерный нагрев и опасность разрушения на высоких скоростях.
  • • Большие радиальные размеры.
  • • Шум во время работы.

Несмотря на существенные недостатки, сегодня они являются самыми популярными во всем мире.

Шарикоподшипник

В качестве тела, обеспечивающего покачивание, в этом типе деталей используются шарики, свободно перемещающиеся по дорожкам. Применяются для вращающихся конструкций, в которых не нужно сильное трение между двумя движущимися частями.

Описание

Узел состоит из 2 колец, изготовленных из стали. Вместе они образуют некое «ложе» для шариковых тел. При этом внутренняя часть устройства фиксируется на валу, а наружная – на опоре. При всей простоте конструкции, они широко распространены в промышленности.

Разновидности

Какие бывают типы подшипников с шариковыми телами, можно предположить исходя из общей классификации. Как и большинство деталей качения их разделяют на: радиальные, упорные и с 4-х точечным контактом. Особенность последних заключается в способности воспринимать нагрузку в двух направлениях оси или одновременную комбинированную и осевую с одной стороны.

Применение

Разные виды применяют в электродвигателях и различной бытовой технике, в станках для обработки дерева, в медицинском оборудовании, станочных шпинделях и насосах. Шариковые с 4-х точечным контактом широко распространены в редукторах.

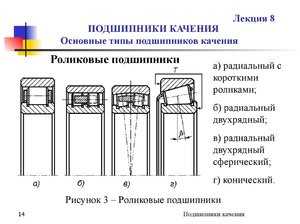

Роликовые подшипники и их разновидности

По своему строению эти опоры схожи с предыдущим типом, но вместо шариков здесь используется тело, по форме напоминающее ролик. Так прибор может принимать на себя более серьезную нагрузку.

Описание

Конструкция разработана таким образом, что она показывает стойкость к радиальному давлению, но при этом скорость прохождения ролика по дорожке ничуть не уступает шарикоподшипникам. Единственное, на что следует обратить внимание – осевая нагрузка. Чтобы сделать устройство более устойчивым к ней, элемент качения заменяют на конический.

Виды

Классифицируют этот тип по используемому телу. Отдельно выделяют:

  • • Цилиндрические.
  • • Конические.
  • • Игольчатые.
  • • Сферические.

Применение

Роликоподшипники часто используют в насосах, мощных редукторах, в железнодорожной промышленности и автопроме. Все виды роликовых подшипников в картинках представлены на сайте mirpl.ru.

Магнитные опорные узлы

В отличие от других, такое устройство работает на принципе магнетической левитации. Это обеспечивает полную бесконтактность между двумя частями конструкции.

Описание

Элементы выполнены таким образом, что вал парит, не соприкасаясь с другими поверхностями. Для обеспечения надежной работы предусмотрено большое количество датчиков, координирующих все движения.

Разновидности

Выделяют две группы: активные и пассивные. В первый состав входит непосредственно подшипник и электронная система. Работа второй группы строится за счет присутствия постоянных магнитов. Они менее устойчивы, чем в случае с электронной системой контроля, поэтому применяются гораздо реже.

Применение

Использовать такие устройства можно в газовых центрифугах, турбомолекулярных насосах, в различных электромагнитных подвесах, в криогенной технике, в вакуумных приборах и других сложных механизмах.

Преимущества и недостатки

В качестве плюсов выделим износостойкость деталей и возможность их использования в агрессивной окружающей среде, в том числе в космосе. Минусы проявляются в нестабильности магнитного поля, из-за которого дополнительно в механизм встраиваются традиционные устройства качения или скольжения.

Другие виды

Рассмотрим еще несколько типов узловых опор, отличающихся некоторыми функциональными особенностями.

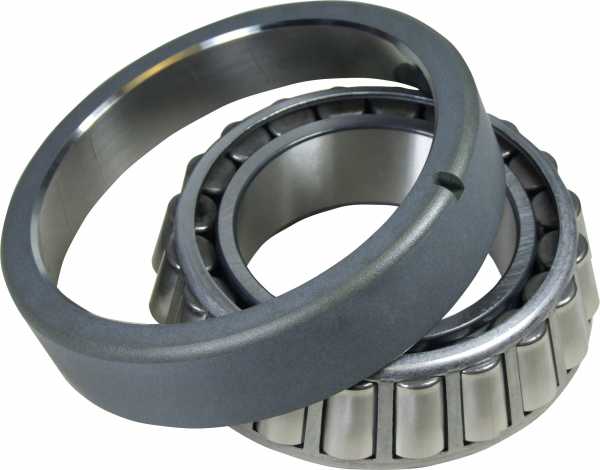

Конические подшипники

Это разновидность роликовых, но тело здесь изготавливается в виде конуса и устанавливается на дорожку под углом. Прекрасно справляются как с радиальными, так и с осевыми нагрузками.

Самоустанавливающиеся двухрядные

Отличаются от других низким трением, что делает возможным их эксплуатацию на самых высоких скоростях. Устанавливаются на коническую или цилиндрическую шейку вала.

Игольчатый тип

Здесь в качестве тела качения выступает тонкий и длинный ролик. Элементы выглядят более компактными, но при этом обеспечивают большую производительность и надежность, экономичны в использовании.

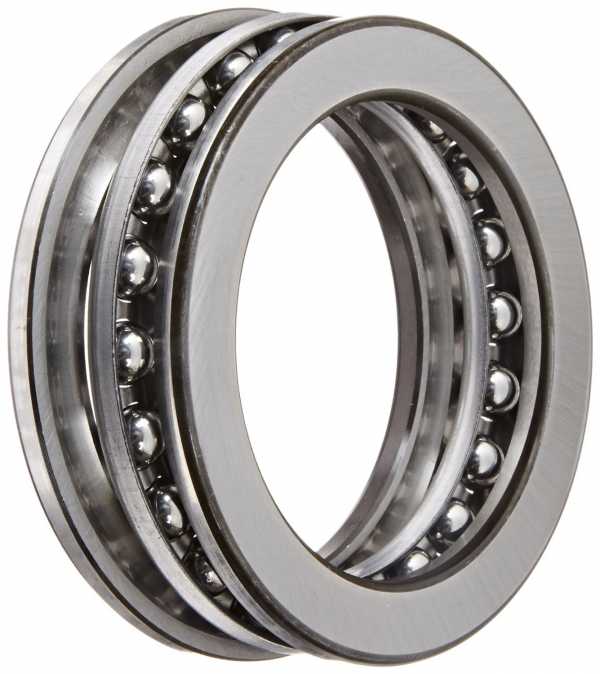

Упорные шарикоподшипники

Основное назначение – восприятие осевых нагрузок. Относится к группе шариковых опор, поэтому внешне полностью соответствует именно им.

Сферические

Обеспечивают слабое трение. В конструкцию входит одновременно два ряда роликов, расположенных симметрично.

Термостойкие

Предназначены для работы в жарких условиях. Отличаются надежностью и простотой эксплуатации.

Плавающая узловая опора

Позволяет валу перемещаться линейно. Воспринимает на себя только радиальную нагрузку. Легко регулируется и прост в эксплуатации.

Скоростные устройства

Обеспечивает нормальное качение на высоких оборотах. Отличаются отлчным качеством и износостойкостью.

Шпиндельный

Имеет хорошую грузоподъемность. Часто используется в вентиляторах, мощных насосах и станках, поскольку хорошо работает на значительных оборотах.

Высокоточные

Имеют высокие эксплуатационные характеристики, благодаря которым часто используются в авиастроении, космонавтике и военной промышленности.

Закрытые

Оснащается уплотнителями, закрывающими открытое пространство. Это позволяет увеличить износостойкость в сложных условиях.

Фланцевые подшипники

Встроенный фланец повышает надежность крепления, чтобы деталь выдерживала большие нагрузки.

Опорные

Воспринимают тяжесть вдоль оси вращения. Сфера применения сильно ограничена, поэтому встречается реже, чем другие варианты.

Устройства линейного перемещения

Обладают высокими рабочими качествами при минимальном трении.

Маркировка

Код состоит из 3-х частей, каждая из которых представляет информацию о детали. Первая дает представление о конструкции узла, вторая – о размере, а третья – о диаметре. Маркируются приборы в соответствии с установленным международным стандартом.

Классы точности

В России все опорные узлы имеют маркировку в соответствии с одним из классов, соответствующих требованиям ГОСТ. Каждый тип изделий имеет собственную классификацию.

В этой статье Вы узнали обо всех видах подшипников, их назначениях и посмотрели фото изделий. На сайте mirpl.ru можно оформить заказ и совершить покупку деталей.

mirpl.ru

Типы подшипников: номер, размеры, характеристики, таблица

В статье узнаете типы подшипников их идентификационный код, тип с описанием подшипника, как определить его размер скважины, экранирование и обучающее видео. Характеристики, таблицы и номера. Человек, имеющий дело с электрооборудованием, таким как двигатели, генераторы и так далее, должен знать все типы подшипников, используемых в оборудовании.

Типы подшипников и их коды типов

Типовые коды различных подшипников:

Название подшипникакод
Самоустанавливающийся шарикоподшипник1
Сферический роликовый подшипник2
Двухрядный радиально-упорный шарикоподшипник3
Двухрядный шарикоподшипник4
Упорный шарикоподшипник5
Однорядный радиальный шарикоподшипник6
Однорядный радиально-упорный подшипник7
Подшипник войлочного уплотнения8
Конический роликовый подшипник32 / T
Дюймовый ПодшипникR
Цилиндрический роликовый подшипникN
Двухрядный роликовый подшипникNN
Игольчатый подшипникNA
Игольчатый роликоподшипник с закрытым концомBK
Игольчатый роликоподшипник с открытым концомHK
Тороидальные роликоподшипники CARBС
Узел игольчатого ролика и сепаратораК
Четырехточечные контактные шарикоподшипникиQJ

Типы подшипников с кратким описанием

Различные типы подшипников, доступные на рынке:

Самоустанавливающийся шарикоподшипник

Подшипники этого типа имеют двойные ряды шариков и вогнутую дорожку качения на внешней стороне.

Сферический роликовый подшипник

Подшипники этого типа имеют двойные ряды роликов, вогнутую дорожку качения на внешней стороне и двойные дорожки качения на внутренней стороне.

Двухрядный радиально-упорный шарикоподшипник

Подшипники этого типа имеют двойные ряды шариков и двойную вогнутую дорожку качения на внешней и внутренней сторонах.

Двухрядный шариковый подшипник

Этот тип подшипника имеет конструкцию, похожую на однорядный шариковый подшипник. Разница лишь в том, что у него двойные ряды шариков.

Упорный шарикоподшипник

Подшипники этого типа имеют дорожки качения в виде шайб с обеих сторон, окружающие шарики в клетке. Они используются там, где требуется вращение между частями системы.

Однорядный радиальный шарикоподшипник

Это наиболее часто используемые шарикоподшипники. Подходит для небольших осевых нагрузок.

Однорядный радиально-упорный подшипник

Они обычно используются для осевых и радиальных нагрузок. Но только в одном направлении.

Подшипник войлочного уплотнения

Этот тип подшипника содержит одно или несколько войлочных уплотнений. Его внутренняя дорожка качения большая. Это необходимо для того, чтобы кромка уплотнения не выходила за пределы внутренней дорожки качения.

Конический роликовый подшипник

Этот тип подшипника чаще всего используется для колес. Они имеют ролики вместо шаров и имеют коническую форму. Они могут выдерживать высокие осевые / радиальные нагрузки.

Дюймовый подшипник

Доступный в различных формах и проектах

Это шарикоподшипники с одним рядом и доступны в различных размерах в дюймах.

Цилиндрический роликовый подшипник

Эти типы подшипников используют цилиндры в качестве роликов вместо шариков. Они доступны в различных формах и дизайнах.

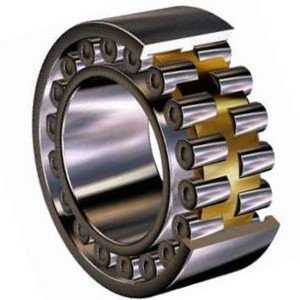

Двухрядный роликовый подшипник

Доступный в различных формах и проектах

Как следует из названия, у них есть два ряда роликов. Они могут выдерживать большие нагрузки.

Игольчатый роликоподшипник

Эти типы подшипников содержат цилиндры в качестве роликов. Они названы так, потому что длина используемого цилиндра намного больше по сравнению с его диаметром.

Игольчатый роликовый подшипник с закрытым концом (вытянутая чашка)

Эти типы игольчатых подшипников изготавливаются закрытого типа, чтобы защитить их от попадания влаги и внешних загрязнений. Они держат масло внутри.

Игольчатый роликовый подшипник с открытыми концами (вытянутая чашка)

Эти типы игольчатых подшипников такие же, как игольчатые подшипники с закрытым концом, за исключением того, что оба их конца открыты.

Тороидальные роликоподшипники CARB

Он содержит свойства как сферических роликов, так и цилиндрических роликов, то есть он является самоцентрирующимся, а также свободным по оси.

Узел игольчатого ролика и сепаратора

Они похожи на упорный шариковый подшипник за исключением того, что вместо шариков они содержат цилиндрические ролики.

Четырехточечные контактные шарикоподшипники

Они похожи на однорядные радиально-упорные шарикоподшипники, за исключением того, что в этом случае внутренняя и наружная дорожки качения разделены на две половины.

Как определить подшипники по номеру подшипника — расчет и номенклатура

Если вам известна процедура номенклатуры подшипников и ее простые вычисления, вы можете легко идентифицировать и расшифровать детали подшипников по номеру подшипника.

Номер подшипника содержит много скрытой информации о самом подшипнике. Номер подшипника (номер шаблона) дает нам достаточно подробностей о подшипнике. Далее мы узнаем, как идентифицировать подшипники по номеру подшипника.

Давайте возьмем пример, чтобы легче понять номенклатуру подшипников. Предположим, у нас есть подшипник №6305ZZ. Давайте разделим это на подкомпоненты. Здесь «6» указывает тип подшипника. Есть несколько компаний, которые используют свою отдельную идентификационную номенклатуру. Однако большинство из них следуют общему стандарту для номенклатуры подшипников.

Таким образом, теперь мы можем легко определить, что в случае подшипника 6305ZZ первая цифра «6» означает, что тип подшипника — «Однорядный шарикоподшипник с глубокими канавками».

В случае дюймовых подшипников первая цифра подшипника будет «R» . После того, как «R», размер подшипника будет дано в 1/16 дюйма. Чтобы понять это лучше, давайте возьмем пример подшипника Inch. Предположим, у нас есть подшипник R4-3RS. Здесь R4 означает, что дюйм подшипник которого отверстие размером 4/16 или вы можете сказать, 1/4 дюйма.

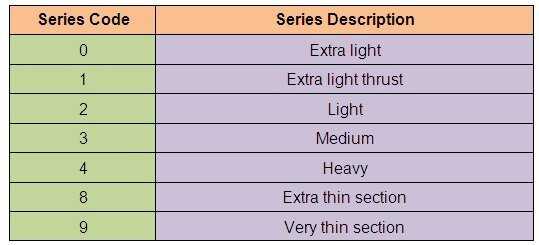

Серия подшипников и их код в номере подшипника

Вторая цифра номера подшипника обозначает серию подшипников. Ряд подшипника обозначает ударную вязкость подшипника.

Таким образом, теперь мы можем определить, что в случае подшипника 6305ZZ вторая цифра «3» означает, что подшипник имеет среднюю прочность.

Размер скважины подшипника

Третья и четвертая цифры номера подшипника указывают размер отверстия подшипника. Это внутренний диаметр подшипника и измеряется в миллиметрах. Как правило, размер отверстия равен пятикратному третьему и четвертому размеру номера скоросшивателя подшипника. Однако от «0» до «3» эта формула не подразумевает. Размеры отверстий, обозначенные от 0 до 3:

Размер отверстия подшипника

Примечание. Если четвертой цифры нет, то третья цифра указывает размер отверстия в мм. Например: в случае подшипника 636 размер отверстия подшипника будет 6 мм.

Таким образом, теперь мы можем определить, что в случае подшипника 6305ZZ третья и четвертая цифры «05» означают, что размер отверстия подшипника составляет 25 мм.

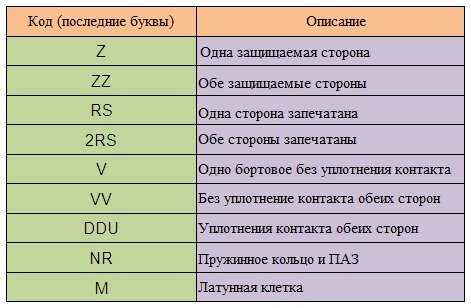

Экранирование, уплотнение подшипника в номере подшипника

Последние буквы подшипника указывают на наличие / недоступность / тип экранирования или уплотнения и другие особенности подшипника. Различные типы показаний:


Уплотнение, защита другие детали подшипника

Таким образом, теперь мы можем определить, что в случае подшипника 6305ZZ последние буквы « ZZ » означают, что подшипник экранирован с обеих сторон.

Приходя к выводу, теперь мы можем легко расшифровать номер подшипника большинства подшипников. Здесь Подшипник 6305ZZ означает «это однорядный радиальный шарикоподшипник со средней прочностью, с диаметром отверстия 25 мм и экранированный с обеих сторон.

Видео урок по подшипникам

meanders.ru

устройство и классификация, какие бывают виды

Конструкция подшипника качения известна благодаря его способности обеспечивать свободное качение без повреждения, трения и износа при вращении. В современной механике ему нет аналогов, которые могли бы с большей эффективностью снижать трение и скольжение вращающихся частей.

История возникновения и развития

Отсчёт истории начинается с 3500 года до нашей эры, во времена Древнего Египта, когда его жители использовали примитивные и очень эффективные на то время опорные подшипники без применения шариков. Ближе к нашему времени, в 700-м году до нашей эры, кельты достаточно активно стали применять изделия, аналогичные современным цилиндрическим подшипникам качения.

Следующая точка в истории это 330 год до нашей эры, когда инженер Древней Греции Диад создал осадную машину, основным отличием которой отмечается применение простых скользящих элементов.

В 1490 году Леонардо Да Винчи опубликовал первый чертёж подшипника качения в мире. Отмечается тот факт, что это изобретение произвело большое впечатление в кругу специалистов этого профиля. В 1794 году он был впервые запатентован. А в 1839 году американец Исаак Баббит изобрёл специальный металлический сплав, из которого в дальнейшем изготавливались шарики. В состав этого сплава входили медь, свинец, сурьма и олово.

Большим прорывом этой области считается 1853 год, когда Филлипп Мориц Фишер создал конструкцию педального велосипеда с применением специализированных роликовых подшипников в его механизмах. Последним значимым событием стало то, что в 1883 Фридрих Фишер создал машину, которая шлифовала шарики из закалённой стали. За счёт её создания появился всемирно известный швейтфуртский подшипниковый завод, а в скором времени эта технология стала использоваться повсюду.

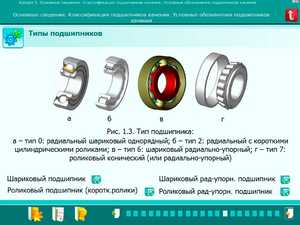

Классификация, виды и типы

Подшипник представляет собой кинематический механизм, задача которого состоит в определении положения подвижных элементов частей конструкции и обеспечение их более эффективного вращения относительно друг друга. Он также обеспечивает опору вращающемуся валу механизма. Параллельно с этим выполняет функцию распределения радиальной и осевой нагрузки, передавая её на корпус всей машины. Благодаря этим свойствам вал фиксируется в нужном положении и одновременно вращается вокруг своей оси.

Классификация подшипников качения имеет следующий перечень:

  • Шариковый. Главной особенностью выделяется основной подвижный элемент — шарики. Считается самым распространненым видом, наиболее активно используется в автомобилях, электродвигателях, бытовом инструменте. Благодаря их сферической форме он может вращаться в разные стороны, предназначен на выдерживание радиальной и осевой нагрузки. Но из числа недостатков можно отметить малую площадь соприкосновения, поэтому в автомобиле их применяют в местах с низкой нагрузкой без воздействия ударов и вибраций. Использование шарикоподшипников для большой нагрузки влечёт за собой увеличение диаметра шариков, поэтому размер всего элемента увеличивается.
  • Роликовый. Состоит из деталей, представленных в цилиндрической форме. Различные радиальные нагрузки, оказываемые на ролики, равномерно распределяются по широкому пятну соприкосновения. Из-за этого они считаются оптимальным вариантом для использования в тяжёлых условиях. Но из-за цилиндрической формы такой вид не в состоянии обеспечивать большие осевые нагрузки. В узлах с малым диаметром вала применяется роликовый тип и для установки в труднодоступные места.
  • Конический. Устройство подшипника состоит из конусных роликов. Применяются они для удерживания высокой радиальной, осевой и ударной нагрузок. Основным местом установки считается ступица колеса машины. Некоторые производители в одном подшипнике устанавливают два ряда конических роликов по зеркальной схеме.

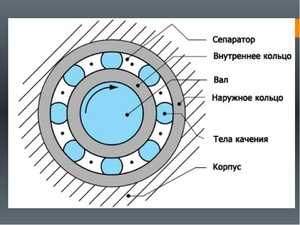

Устройство и составляющие подшипника

Какие бывают подшипники описано выше, но в большинстве своём их объединяет состав элементов, из которых они состоят.:

  • Обойма. По геометрической форме представляет собой кольцо, внутренняя и наружная поверхность которого обработаны. Между этими обоймами движутся шарики. В современном автомобильном производстве внешняя обойма может встраиваться в ступицу и ремонт подшипника производится путём замены всего узла в сборе.
  • Сепаратор. Обойма специальной формы, по окружности которой находятся отверстия диаметром с используемый шарик. Выполняет роль ограничителя движения шарика внутри обойм.
  • Сальник. Применяется для замыкания открытой боковой поверхности подшипника, изготавливается из специальной резины. Препятствует попаданию грязи в смазку подшипника. Наиболее подвержена износу та часть, которая продаётся по отдельности для проведения ремонта.

Определение параметров по маркировке

Государственный стандарт определяет конструктивные параметры и характеристики устройства.

Корпус подшипника может быть с выемкой и без неё. В первом случае применяется на обработанных поверхностях при удерживании радиальной нагрузки. А без выемки устанавливаются в противоположном случае. Корпус бывает разной ширины, для определения типа используют следующие аббревиатуры:

  • ШМ — Широкий неразъемный.
  • УБ — Узкий неразъемный.
  • РШ — Широкий разъёмный.
  • РУ — Узкий разъёмный.

При изготовлении этих изделий производителем строго соблюдаются установленные законодательством стандарты. Поэтому производитель вместе со своим изделием предоставляет сопроводительную документацию о нём. Принятая маркировка на территории нашей страны состоит из следующих пунктов:

  • Основного обозначения.
  • Дополнительных префиксов.

Например, маркировку: 6−18030ПР20П. Основные параметры заложены в шесть цифр. Первоначальная цифра 6 — это класс точности изготовления изделия. А ПР20П можно расшифровать так:

  • П — префикс степени шероховатости поверхности.
  • Р2О — Тип используемой смазки подвижных частей.
  • П — Показатель уровня шума.

Остальной цифровой индекс обозначает:

  • Тип подшипника.
  • Указатель серии наружного диаметра и ширины.
  • Внутренний установочный диаметр.
  • Конструктивная особенность конкретной модели.

Класс точности изделия

Этот параметр указывает в основном на сферу применения изделия. Например, в современных автоматизированных станках применяются только изделия с высшим классом точности. В остальных массово применяемых механизмах используются подшипники с более низким уровнем качества при изготовлении. Класс точности может быть следующим:

  • Нормальный.
  • Сверхвысокий, применяемый индекс — 2.
  • Особо высокий — 4.
  • Высокий — 5.
  • Повышенный — 6.
  • Пониженный — от 7 до 8.

Анализируя вышеприведённый пример, можно сделать вывод, что изделие относится к повышенной степени точности.

Применение подшипников

Основное назначение этих устройств — это снижение фактора трения между подвижными элементами механизма. Могут применяться в автомобильной и сельскохозяйственной промышленности и при изготовлении различного производственного и бытового оборудования.

Преимущества и недостатки конструкции

Преимуществами изделий с такой конструкцией прежде всего считается низкий коэффициент трения и малая чувствительность к смазывающим материалам, дешевизна изготовления

Из числа минусов отмечается слабая стойкость к ударным нагрузкам и невозможность эксплуатации в агрессивных средах и при очень высоких оборотах.

tokar.guru

Упорный подшипник | типы, классификации и разновидности упорных подшипников

Подшипники, можно назвать как техническое устройство, которое служит в виде опоры, для вращающихся валов и осей. Подшипники способны принимать осевые и радиальные нагрузки, которые непосредственно воздействуют на вал или ось, с последующей передачей на корпус, раму или же иные части конструкции.

В тоже время, подшипник должен удерживать вал в пространстве, давать возможность валу свободно вращаться, качаться или способствовать свободному линейному перемещению и с минимальной, энергопотерей. Качество подшипника влияет на КПД (коэффициент полезного действия), работоспособность ну и конечно на долговечность самой машины.

В зависимости от принципа работы, подшипники делятся на такие типы как:

  • газостатические подшипники;
  • качения подшипники;
  • газодинамические подшипники;
  • подшипники скольжения;
  • гидростатические подшипники;
  • подшипники гидродинамические;
  • подшипники магнитные.

Но в машиностроении, в основном, применяют подшипники качения и скольжения. Подшипник качения, состоит из двух колец и сепаратора, который и отделяет между собой кольца. По внутренней части наружного кольца и наружной части внутреннего кольца, выполнен желобок, — дорожка для качения, по которым катаются тела качения, в то время когда подшипник находиться в работе.

Классификация подшипников качения проводится на основе таких признаков:

Тела качения бывают:

  • Шариковые;
  • Роликовые;



По восприятию нагрузки:

  • Радиальные подшипники;
  • Подшипники Радиально-упорные;
  • Упорно-радиальные подшипники;
  • Подшипники упорные;
  • Линейные подшипники;



По имеющему количеству рядов для тел качения:

  • Однорядные подшипники;
  • Двухрядные подшипники;
  • Многорядные подшипники;

По возможной способности компенсировать имеющие перекосы валов:

  • Самоустанавливающиеся;
  • Несамоустанавливающиеся.



Машин, в которых бы не было вращающихся частей, очень мало. Части, такие как колеса, рычаги и барабаны, валы и оси и т.д., в любом случае присутствуют. Такими сведениями, должны обладать непременно те, кто имеет дело с автомобильным транспортом. Как уже известно, любая машина требует за собой достаточного ухода, ну и, наверное, многие, не догадываются, что опорные подшипники, в обязательном порядке нужно менять! Есть и другой вид — подшипники упорные, которые очень широко применяют в энергетике, металлургии, горнодобывающей промышленности. Особенность такого вида подшипников является конструкция, которая позволяет повысить скоростные качества, но и в тоже время, она не позволяет выдерживать более высокие нагрузки.

Упорные подшипники имеют свое целевое предназначение. Очень часто их используют в колёсах автомобилей и центрифугах, также используют в шпинделях и червячных редукторах, и не только. Радиально упорный подшипник, широко применяют в разных промышленных сферах, таких как: машиностроении и автомобилестроении, химической промышленности ну и в станкостроении. Радиально-упорный подшипник качения имеет конструкцию, которая состоит из: кольца внутреннего и наружного, тел качения. Тела качения у этого вида подшипников, могут иметь две формы, форму шара или конического ролика.

По самим телам качения, радиально-упорные подшипники, можно поделить на, роликовые (конические) и шариковые. Такой тип подшипников, отличается способностью воспринимать сразу два вида нагрузки (комбинированные нагрузки), а именно, радиальные и осевые. Максимально допустимая величина нагрузки, осевая или радиальная, зависит напрямую от угла точки соприкосновения тел качения, с дорожками качения. Наибольшее распространение, в об­ще­тех­ни­че­ских от­рас­лях, имеют од­но­ряд­ные и двух­ряд­ные, возможно использования и подшипники ша­ри­ко­вые ра­ди­аль­но-упор­ные, которые имеют че­ты­рех­то­чеч­ный кон­так­т.

Од­но­ряд­ные и двух­ряд­ные ша­ри­ко­вые подшипники ра­ди­аль­но-упор­ные, могут выпускаться как от­кры­ты­ми, так и на оборот, за­щит­ны­ми шайбами ме­тал­ли­че­ски­ми ну или кон­такт­ны­ми уплот­не­ни­я­ми. Под­шип­ни­ки, которые имеют че­ты­рех­то­чеч­ный кон­так­т, имеют разъёмные внут­рен­ни­е или наружные коль­ца и пред­на­зна­че­ны они больше для вос­при­я­тия нагрузок осе­вых. Обычно, ша­ри­ко­вые ра­ди­аль­но-упор­ные под­шип­ни­ки, сепараторы которых вы­пол­ня­ют­ из стекло-наполненного по­ли­ами­да, так­же вполне воз­мож­ны выполнение со стальным штам­по­ван­ны­м сепаратором, ну или ла­тун­ны­м точеным.

Роликовые конические радиально-упорные подшипники, имеют способность одновременно воспринимать два вида нагрузки, радиальные и осевые. Но, имеют значительно низкую допустимую частоту вращения, по отношению к подшипникам, которые имеют ролики, выполненные в виде цилиндра (цилиндрические). Способность принимать осевые нагрузки определяют углом конусности, которое имеет внешнее кольцо. При увеличении угла конусности, действующая осевая нагрузка, значительно увеличивается за счет того что радиальная уменьшается. При использовании таких подшипников категорически не допускается перекос оси вала и гнёзд опор, в которые они устанавливаются.

Роликовые подшипники радиально-упорные конические могут быть изготовлены таких типов как:

  • 7000 – основная номенклатура;
  • 27000 – с большим углом конусности;
  • 97000 – двухрядные и
  • 77000 – четырехрядные.

Типы 7000 и 27000, предназначены и применяются для восприятия осевых и радиальных нагрузок но, односторонних. Подшипники такого типа, требуют регулировку осевых зазоров и по одинокий монтаж внешних колец, не зависимо от того как при установке, так и во время процесса эксплуатации. Подшипники позволяют монтаж с предварительным натягом, но, монтаж производится при условии, что вал размещен на двух подшипниках, конических. Подшипники, принадлежащие типу 97000, имеют способность одновременно воспринимать осевые нагрузки, как двухсторонние, так и радиальные.

При необходимости изменения радиального толи осевого зазора, в подшипнике путём подшлифовывания дистанционного кольца, которое установлено посередине внутренних колец. Радиальная нагрузка, максимально допустимая превышает в 1,7 раз, по сравнению с радиальной нагрузкой у соответствующего однорядного подшипника. Радиальная осевая нагрузка подшипников такого типа, превышать 40% не должна, в отличие от неиспользованной допустимой нагрузки радиальной. Подшипники типа 77000 четырёхрядные, имеют назначение для восприятия небольших двусторонних осевых и больших радиальных нагрузок. Радиальная нагрузка такого подшипника в 3 раза превышает нагрузку у соответственного однорядного подшипника. Нагрузка осевая, превышать 20%, не должна, в отличие от неиспользованной допустимой нагрузки, радиальной.

Для конических подшипников, сепараторы изготавливаются из стали, видами штамповки или точением. По телам качения центрируют сепараторы, и придают форму конических роликов. Упорные подшипники принимают осевую нагрузку. Хорошей способностью принимать осевую нагрузку обладают, шариковые упорно одинарные подшипники, правда, что только, в одном направлении, но двойные подшипники воспринимают нагрузку, осевую, которая способна действовать в обоих направлениях. В тех случаях, когда действует комбинированная нагрузка, на подшипник, в первую очередь стоит выбирать из радиально-упорных роликовых и шариковых подшипников с коническими роликами. Тогда при этом, данная величина нагрузки осевой, воспринимаемой подшипником, полностью зависит от угла точки соприкосновения. Для повышения осевой грузоподъёмности, увеличивают угла контакта в подшипнике.

В тех случаях когда, нагрузка осевая превалирует над нагрузкой радиальной, в таких случаях стоит применять, подшипники радиально-упорные шариковые, которые имеют четырехточечный контакт, также возможно применение упорно-радиальных роликовых сферических. В тех случаях, когда возникает несоосность вала, либо корпуса, это может быть вызвано технологической погрешностью, либо прогибом валов под воздействием рабочих нагрузок, стоит применять шариковые сферические либо роликовые подшипники. Также возможен вариант применения, упорно-радиального подшипника. Для узлов, которые имеют неточности, иногда применяют радиальные шариковые подшипники, которые имеют сферическую поверхность наружного кольца, установленных в сферические отверстия корпуса.

Типы подшипников условное обозначения

Типы подшипников

обозначения
Радиальные шариковые0
Радиальные шариковые само установочные (сферические)1
Роликовый радиальный с короткими цилиндрическими роликами2
Радиальный роликовый со сферическими роликами3
Радиальный роликовый с длинными цилиндрическими или игольчатыми роликами4
Радиальный роликовый с витыми роликами5
Радиально – упорный шариковый6
Конический роликовый7
Упорный шариковый и упорно – радиальный шариковый8
Роликовый упорный и роликовый упорно — радиальный9

myfta.ru

Какие подшипники лучше выбрать: шариковые или роликовые?

Прежде чем выбрать подшипники, необходимо определится с особенностями оборудования, для которых они используются, нагрузкой на них и другие немаловажные моменты. От таких, казалось бы, незначительных нюансов, зависит выбор подшипников.

Также стоит обратить внимание на то, какая будет нагрузка, при каких условиях будет использоваться оборудование. Эти и другие моменты являются решающими. А чтобы не ошибиться при выборе, ниже будет приведена сравнительная характеристика двух видов подшипников, которые имеют разное предназначение.

Разница между шариковыми и роликовыми подшипниками

Наиболее распространенным вариантом использования подшипников, считают комплектующие радиального вида, и одновременно, однорядные. Их частое использование объясняется тем, что они могут выдерживать нагрузку радиального и осевого типа. Также их характерной чертой является быстропроходность, и возможность выдерживать значительные нагрузки. Данные подшипники могут предотвратить смещение вала, независимо от его направленности, которое может являться как осевым так и радиальным. Подшипники радиальные шариковые, являются наиболее восприимчивыми к осевым нагрузкам.

Что касается подшипников роликового вида, их характерной чертой считается то, что их тело качения отличается большей устойчивостью к осевым с минимальной нагрузкой, и значительным радиальным. Но по своей быстропроходности они не отличаются от предыдущего вида. При их использовании необходима повышенная точность при их установке на свое место.

Наиболее устойчивыми считают подшипники роликового вида – они выдерживают сильную нагруженность из-за особенностей своей специфической конусообразной формы качения тела, а также благодаря характерному угловому размещению, если говорить об оси.

Прочитав данную информацию, все равно нельзя дать однозначного ответа, касательно выбора того или иного вида подшипника. Все зависит от особенностей конструкции и особенностей использования оборудования, а также возможной нагрузки.

Рекомендации при выборе подшипников

Далее будут рассмотрены подшипники более подробнее о которых смотрите здесь и их уместность применения в определенной ситуации:

  • Шариковые подшипники в основном используют, когда речь идет о вале с небольшим диаметром, а также, если на конструкцию не ожидается большой нагрузки. Роликовые подшипники, наоборот, ставят, если оборудование будет использоваться для больших нагрузок, ведь они являются более жесткими.
  • Если планируются нагрузки осевого вида, можно отдать предпочтение шариковым упорным комплектующим, а также можно роликовыми, но они должны быть сферическими.
  • Если оборудование будет иметь довольно сильную нагрузку радиального типа, идеальным вариантом здесь будет подшипник роликового цилиндрического вида, но тот, что без бортов. Достойной альтернативой может стать роликовый подшипник, но игольчатый.
  • При нагрузках осевого типа, подходящим вариантом станет конусообразный подшипник роликового вида.
  • Если нагрузка будет комбинированной, значит в ход идут также роликовые комплектующие конического типа.
  • Если у оборудования наблюдаются значительные или не очень, погрешности, касающиеся несоосности корпуса с валом, мастера, в основном, используют шариковые детали сферического типа. Их особенность конструкции позволяет сгладить недостатки и погрешности.

Все же, выбор необходимых комплектующих происходит после детального анализа или осмотра оборудования, изучения основных видов подшипников и их предназначения.

comintour.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
