Типы резервуаров для хранения нефти и нефтепродуктов: виды, классификация, назначение
Типы резервуаров для хранения нефти и нефтепродуктов
Резервуарное оборудование для хранения нефтепродуктов имеется на всех АЗС и других предприятиях, занимающихся добычей, переработкой, сбытом нефти и ее производных. Для нефтепродуктов разной вязкости разработаны резервуары специальной конструкции. В зависимости от расположения, емкости бывают наземными и подземными. Различаются они также по материалу изготовления, конструктивным особенностям, объему.
Виды резервуаров, в зависимости от места расположения
По размещению относительно уровня земли различают емкости наземной и подземной установки. От правильного выбора места расположения емкости во многом зависит качество обслуживания клиентов на АЗС и эффективность бизнеса.
Наземные
Вся емкость находится на поверхности грунта или над ней. В районах Крайнего Севера конструкции устанавливаются на свайных опорах. Для сосудов, устанавливаемых на фундаменте, предусматривают технологический люк телескопической конструкции, которая позволяет изменять высоту отсека относительно уровня грунта.
Подземные
К этой категории относятся заглубленные в грунт конструкции, в которых высший уровень нефтепродукта находится ниже уровня грунта на 0,2 м и более. Они обычно предназначаются для долговременного хранения нефтепродуктов, с их помощью экономится наземное пространство. Емкости монтируются на подготовленную железобетонную конструкцию и прочно фиксируются к ней.
Подземные конструкции изготавливаются двустенными с промежутком между стенками 4 мм и более. Зазор заполняется жидкостью или газом, имеющими меньшую плотность, по сравнению с содержащимся в емкости продуктом. В межстенное пространство устанавливаются датчики контроля. Они сигнализируют о разгерметизации сосуда и помогают предотвратить аварии.
Одностенные конструкции также могут устанавливаться под землей, но только внутри бетонной оболочки, чтобы при аварийном проливе нефтепродукт не попал в грунт.
Типы конструкций резервуаров для хранения нефти и различных нефтепродуктов
Основные конструктивные элементы: корпус, перекрытие, основание, защитные ограды, люки, лестницы, дыхательная аппаратура, узлы для приема и выдачи продукта, системы ликвидации отложений на дне, вентпатрубки с огнепреградителями.
Конструкции небольшого объема изготавливаются полностью в заводских условиях. Крупногабаритные изделия доставляются к месту сборки отдельными элементами.
Классификация резервуаров для хранения светлых нефтепродуктов по количеству стенок корпуса:
- Одностенные. Установка таких емкостей под землей осуществляется только в бетонный саркофаг.
- Двустенные емкости наиболее часто используются для хранения топлива, поскольку такая конструкция позволяет оперативно получить сигнал о протечке и принять адекватные меры по обеспечению безопасности персонала, клиентов, окружающей среды. Между двумя стенками закачивается азот под небольшим давлением. Давление в межстенном пространстве контролируется манометром. При падении давления, свидетельствующем о разгерметизации внутреннего корпуса, на пульт поступает сигнал аварии. Вместо азота может использоваться термосол.
По конфигурации корпуса наиболее популярны цилиндрические конструкции, благодаря экономному расходу металла на изготовление, простоте производственной и монтажной технологий, прочности и надежности. Способы изготовления — полистовой и рулонный. Цилиндрическая тара может иметь практически любой объем, удобна в эксплуатации и обслуживании. Дно — катаное или коническое (донце). Для усиления цилиндра служат ребра жесткости.
Материалы, используемые при изготовлении емкостей для АЗС
Наиболее популярный материал для изготовления резервуаров — листовая нелегированная или низколегированная сталь. В сварных конструкциях используются марки стали с низким содержанием углерода.
Резервуары изготавливаются для районов с умеренным и холодным климатом. Материал изготовления выбирается в соответствии с климатическими условиями региона, в котором будет эксплуатироваться сосуд:
- Ст3 — минимально допустимая температура −30°C;
- низколегированная сталь 09Г2С-12 — для регионов с минимально возможной температурой −40°C;
- сталь 09Г2С-15 — для районов, в которых температура зимой может опускаться до −60℃.
Для наружного покрытия емкостей используют изоляционные материалы усиленного типа, специальные эмали, спецсоставы, повышающие устойчивость металла к коррозии, причина возникновения которой — контакт стальной стенки с грунтовой или атмосферной влагой.
Внутри емкости для хранения нефтепродуктов могут иметь покрытия, не позволяющие ни нефтепродуктам, ни подтоварной воде соприкасаться с внутренней стенкой резервуаров. Однако такое покрытие стоит достаточно дорого, поэтому его покупают редко.
Горизонтальные стальные резервуары: виды и основные характеристики

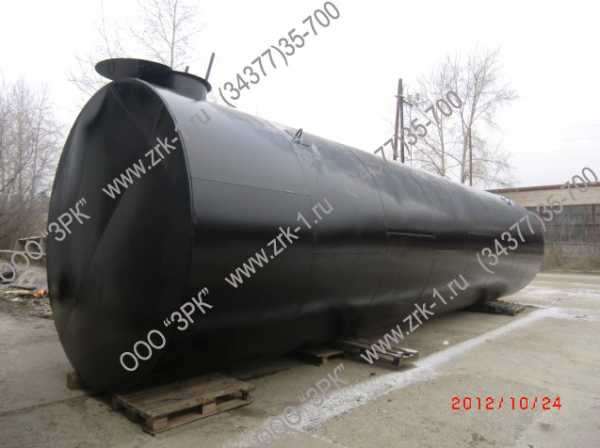

Наиболее распространенный тип емкостей, применяемых для хранения нефти и нефтепродуктов, — горизонтальные стальные резервуары (РГС). Это универсальное оборудование, эффективное практически для всех предприятий нефтепродуктообеспечения. Его применяют для приема, хранения, выдачи нефтепродуктов. Емкость представляет собой горизонтально расположенный цилиндр наземного (РГСН) или подземного (РГСП) монтажа, при котором сосуд может располагаться в сухих и влажных почвах. Цилиндр изготавливается одно- или двустенным. Обычно такие конструкции дополняются лестницами, площадками для обслуживания, поручнями безопасности.

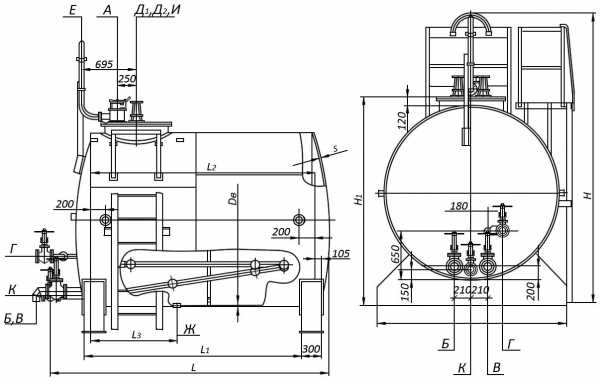

Схема стального наземного резервуара РГС-5.
Внутреннее пространство — одно-, двух- или многосекционное. Наличие нескольких секций позволяет хранить в одном резервуаре нефтепродукты разных марок.
На секции двустенная емкость разделяется двустенными перегородками, в межстенное пространство между которыми закачивают азот или термосол. Герметичность секций проверяется с помощью манометра, которым измеряют давление в межсекционном пространстве. Падение давления свидетельствует о протечках топлива. Герметичность камер особенно актуальна в резервуарах, в которых одновременно хранится бензин и дизельное топливо.
Характеристики РГД наземного расположения с наружным покрытием из битумно-полимерного состава «элабит»
| Характеристика | Тип | ||||
|---|---|---|---|---|---|
| V=10 | V=25 одна секция | V=25 две секции | V=50 одна секция | V=50 | |
| Максимальный объем, м3 | 14,12 | 28 | 13,9+13,9 | 52,6 | 26,2+26,2 |
| Толщина листов для наружной обечайки и дна, мм | 4 | 4 | 4 | 4 | |
| Толщина листов для внутренней обечайки и дна, мм | 5 | 5 | 5 | 5 | 5 |
| Масса, кг | 3600 | 6720 | 7390 | 9870 | 10240 |
| Рабочее давление, кгс/см2 | 0,2 | 0,0 | 0,2 | 0,2 | 0,2 |
При размещении АЗС на территории населенного пункта общая вместимость резервуарного парка для нефтепродуктов не должна превышать 40 м3, вне населенных пунктов — 60 м3.
29.10.2018 Раздел Статьиwww.pnsk.ru
виды и особенности их конструкции
Стремительное развитие нефтяной промышленности вызвало необходимость хранения больших объемов сырой нефти и ее продуктов. Первые резервуары для нефтепродуктов представляли собой земляные ямы глубиной около 4 метров или амбары. Однако спрос на нефть рос, и такие методы хранения продукта стали малоэффективными. В результате появились целые комплексы, в которых каждый резервуар является лишь одним из элементов сложной системы.
Классификация хранилищ
Сегодня резервуары для нефти активно используются на каждом из этапов добычи и последующей переработки продукта. Так как химический состав нефтепродуктов, а также их физические свойства могут изменяться на каждом из этапов производства, резервуары для хранения нефтепродуктов имеют различные конструкции и назначение. Это в свою очередь влияет и на классификацию хранилищ:
- По форме корпуса — каплевидные, цилиндрические, а также сферические.
- По методу организации крыши — со стационарной крышей без понтона и с понтоном, а также с плавающей крышей.
- В соответствии с материалом корпуса хранилища — металлические, железобетонные, созданные в природных пустошах и неметаллические.
Кроме того, сегодня налажено производство резервуаров для нефтепродуктов четырех категорий в соответствии с объемом.
К первому классу относятся емкости, объем которых превышает 50000 литров, а к четвертому — небольшие хранилища емкостью менее 1000 литров.
Резервуары из стали
Большой популярностью пользуются хранилища, корпус которых изготовлен из стали. Они отличаются не только размером или формой, но и технологическим назначением. Например, емкости низкого давления используются для хранения слабо испаряющихся нефтепродуктов.

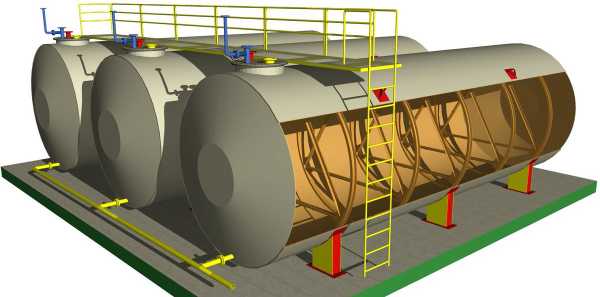

Горизонтальные хранилища чаще всего являются расходными резервуарами, используемыми для непродолжительного хранения нефтепродуктов в сельском хозяйстве и на промышленных предприятиях.

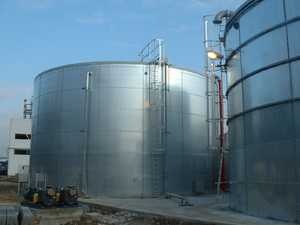

Наиболее сложную конструкцию имеют вертикальные изделия, среди которых можно выделить несколько основных конструкций.
Низкого давления со щитовым покрытием
Их покрытие состоит из готовых щитов сферической или конической формы, изготовленных из стали толщиной в 2,5 мм. Чтобы снизить расходы на подогрев нефтепродуктов, такие хранилища оснащаются дополнительным слоем теплоизоляции. Также на них устанавливается специальное оборудование:
- Предохранительный клапан — дополнительно оснащается гидравлическим затвором и позволяет регулировать давление паров внутри хранилища при неисправном дыхательном клапане.
- Устройство для измерения уровня — чаще всего используются приборы типа УДУ.
- Пробоотборник — позволяет осуществлять отбор проб по всей высоте резервуара в полуавтоматическом режиме.
- Люк-лаз — необходим для осмотра, очистки и проведения ремонтных работ.
- Кран сифонный — позволяет выпускать подтоварную воду из хранилища.
- Пеногенератор — представляет собой систему пожаротушения.
С плавающим понтоном
Позволяют снизить потери легкоиспаряющихся нефтепродуктов. Благодаря специальному понтону, плавающему на поверхности, процесс испарения может быть значительно снижен. Понтон имеет форм диска, на котором установлены поплавки. Чтобы избежать заклинивания понтона, что может стать следствием неровности стен, между ними предусматривается зазор, который перекрывается герметизирующими затворами.
Затвор является одним из основных элементов конструкции, и без него понтон не сможет работать эффективно. Чаще всего понтоны изготавливаются из металла или синтетических пенопластиковых материалов. Так как эта конструкция используется в хранилищах со стандартным покрытием, предотвращающим попадание внутрь атмосферных осадков, в последнее время высокой популярностью пользуются облегченные конструкции из синтетических материалов.
Каплевидной формы
Активно применяются для хранения нефтепродуктов, пары которых имеют высокий показатель упругости. В такой ситуации использование хранилищ атмосферного типа становится нецелесообразным. Оболочка резервуара по форме напоминает каплю, что позволяет равномерно распределить давление жидкости по всей конструкции. Кроме того, при их изготовлении достигается существенная экономия металла.
Каплевидные хранилища можно разделить на два типа:
- Гладкие.
- Многоторовые.
Резервуары первого типа имеют гладкий корпус без изломов кривых меридионального сечения и чаще всего они обладают емкостью до 6000 м3. Хранилища, корпуса которых образованы благодаря пересечению нескольких оболочек с двойной кривизной, принято назвать многокупольными. Они отличаются в первую очередь низким внутренним давлением, составляющим порядка 0,37 МПа.
В хранилищах этого типа несущие конструкции изготовлены из различных неметаллических материалов, чаще всего железобетона. Кроме этого могут использоваться и синтетические материалы, например, резинотканевые.
Резервуары из железобетона активно используются для хранения сырой нефти, мазута, светлых нефтепродуктов и масел. Так как нефть и мазут не вступают в химические реакции с бетоном и при этом способны тампонизировать мелкопористые материалы, тем самым снижая их проницаемость, в железобетонных изделиях не требуется предусматривать специальные системы защиты от протекания.
Кроме этого они позволяют не только экономить металл, но и обладают рядом технологических преимуществ. Например, подогретые вязкие нефтепродукты остывают на протяжении длительного временного отрезка. Также снижаются и потери от испарения, так как бетон в меньшей степени подвержен воздействию солнечного тепла в сравнении с металлом. Наиболее экономичными являются хранилища круглой формы, но прямоугольные проще в изготовлении.
Резервуары из резинотканевых материалов в основном используются во время транспортировки керосина, масел, автомобильного и авиационного бензина. Их конструкция представляет собой замкнутую оболочку, состоящую из нескольких слоев. Т
акие изделия в сравнении с металлическими имеют ряд технологических преимуществ, но требуют соблюдения определенных правил при эксплуатации.
tokar.guru
Виды резервуаров
Резервуары для хранения нефтепродуктов (топлива) являются основными и наиболее ответственными оборудованием АЗС. Они классифицируются по:
материалам изготовления
по форме и конструкции
установке по отношению к земле
виду хранимого топлива.
Наибольшее распространение на АЗС получили резервуары малой емкости (от 5 до 75 м3), изготовленные из стали в соответствии с техническими требованиями.
По своей форме и конструкции резервуары делятся на:
цилиндрические вертикальные;
цилиндрические горизонтальные;
специальных конструкций (прямоугольной формы, параллелограмного типа и сфероидальные).
Горизонтальные резервуары обычно выполняются с коническими днищами. Емкости вертикальной конструкции изготавливаются с одной горловиной, а горизонтальные могут иметь две горловины (на одной монтируется технологическая обвязка резервуара и универсальная шахта съемной конструкции, другая используется в качестве инспекционного люка-лаза).
Конструктивно резервуары могут быть выполнены одностенными и двустенными.
40. Производственные операции азс: прием нефтепродуктов, хранение нефтепродуктов, отпуск.
К основным производственным операциям, выполняемым на АЗС, относятся приём, хранение, отпуск, замер и учёт нефтепродуктов, оформление товарно-транспортной документации.
6.1 Приём нефтепродуктов
Доставка нефтепродуктов на АЗС осуществляется автомобильным транспортом.
Заказ на получение нефтепродукта передаётся на нефтебазу через диспетчерскую службу.
Нефтепродукты, поступающие на АЗС принимаются по товаротранспортной накладной, в которой указывается: номер автоцистерны, количество нефтепродукта, наименование и сорт в соответствии с государственным стандартом.
Результаты измерения температуры продукта в автоцистерне должны быть отмечены в товарно-транспортной накладной и сменном отчёте. Должно быть указано время (часы и минуты), когда налита автоцистерна.
Перед сливом нефтепродукта в резервуар оператор отбирает пробу из отстойника автоцистерны на наличие воды и механических примесей в нефтепродукте. Проба берётся в стеклянную тару, к которой прикрепляется табличка с указанием номера АЗС, марки нефтепродукта, номера товаро-транспортной накладной, номера автоцистерны, ФИО водителя и оператора, даты, плотности и температуры нефтепродукта, номера резервуара. Проба хранится на АЗС до следующего слива нефтепродукта в данный резервуар.
В опломбированных автоцистернах подтоварную воду не проверяют, а проверяют сохранность пломб. В цистерне уровень продукта не замеряется, а объём определяется по паспорту цистерны и полноте её заполнения. Оператор поднимается на цистерну и проверяет количество нефтепродукта. Цистерна должна быть заполнена по планку(на горловине цистерны приваривается планка, указывающая уровень бензина в автоцистерне). При отклонении пользуются коэффициентом объёмного расширения. При выявлении несоответствия делается акт о недосдаче установленной формы в трёх экземплярах.
От статического электричества предусмотрено заземление автоцистерны перед сливом из неё нефтепродукта, выполнена из медного провода.
При сливе самотёком или насосом АЗС двигатель автомобиля должен быть выключен, поставлен на тормоз, водитель не должен находиться в кабине.
Нефтепродукты сливают из цистерны через сливной фильтр самотёком или под напором.
Отпуск нефтепродукта из резервуара, в который сливается нефтепродукт, прекращается до окончания слива.
После окончания приёма нефтепродукта выключается перекачивающий насос(если не самотёком), закрываются запорные вентили автоцистерны и перекачивающего устройства, сливной рукав автоцистерны отсоединяется от перекачивающего устройства, остатки нефтепродукта из шланга автоцистерны сливаются в ведро, закрывается крышкой муфта сливного устройства и колодец, заземляющее устройство отключается от автоцистерны.
Количество принятых и проданных на АЗС расфасованных нефтепродуктов фиксируется в книге учёта движения расфасованных нефтепродуктов, фильтров, запасных частей.
studfiles.net
Виды резервуаров для хранения нефтепродуктов — Статьи
Транспортировка и хранение нефтепродуктов четко регламентируются государственными стандартами. Нефтехранилище представляет собой промышленный объект, предназначенный для хранения данной продукции. Они бывают: распределительными, перевалочными и перевалочно-распределительными. Хранилище – это разнообразные емкости (резервуары, баки, цистерны). Все виды резервуаров для хранения нефтепродуктов разделяются на:
- емкости, расположенные на земле — наземные,
- под землей: для сухих грунтов и для грунтов с повышенной влажностью,
- платформы: авто и железнодорожные цистерны, танкеры и т.д.
- нефтепровод.
В зависимости от особенностей хранения:
- горизонтальные,
- вертикальные,
- резервуары, выполненные по индивидуальному проекту.
В зависимости от использованного материала:
- металлические,
- из синтетического материала,
- железобетонные,
- льдогрунтовые.
Какой резервуар для хранения нефтепродуктов заказать?
Металлические резервуары являются наиболее востребованными и широко распространенными резервуарами для хранения нефти и нефтепродуктов во всем мире. Все стальные виды резервуаров для хранения нефтепродуктов можно разделить на несколько основных типов:
- Вертикальный цилиндрический резервуар, крыша которого может быть стандартная коническая или сферическая. Для легковоспламеняющихся жидкостей допускается объем до 20000 кубов, для горючих жидкостей – до 50000 кубов.
- Емкости вертикальные цилиндрические, оснащенные стандартной крышей, а также плавающим понтоном. Их вместимость не превышает 50000 кубов.
- Резервуары вертикальные цилиндрические, оснащенные плавающей крышей, способные вместить до 120000 кубов нефтепродуктов.
При изготовлении резервуаров должны быть учтены все требования к размерам, толщине используемого материала и т.д. В производстве стальных емкостей используются листы металла следующих размеров: 1,5*3 или 1,5*6 м. Толщина нижнего пояса должна быть в пределах от 6 до 55 мм. А вот верхний пояс может быть выполнен из металла меньшей толщины – 4-10 мм. Сварные швы ослаблены, что позволяет предотвращать разрыв резервуара в момент взрыва.
Для хранения нефтепродуктов небольших объемов (до 1000 кубов) используются, как правило, горизонтальные стальные конструкции или железобетонные. Могут использоваться и универсальные резервуары для топлива. Это уникальная возможность, когда необходимо работать одновременно с несколькими видами нефтепродуктов, но приобрести для этого несколько емкостей одновременно нет возможности. Топливный контейнер с несколькими отсеками оснащенный автоматикой – хороший выход из положения. Такой вариант подходит для хранения бензина различных марок, упрощает процесс работы, обеспечивает универсальность использования.
Сегодня можно встретить различную тару для хранения и перевозки нефтепродуктов. Нефтеперерабатывающая отрасль не может существовать без данного оборудования, с каждым годом оно усовершенствуется, внедряются новые технологии, используются новые материалы. Независимо от объема резервуара, материала, из которого он был изготовлен и для хранения какого вида топлива используется, все они должны соответствовать правилам противопожарной безопасности, минимизировать попадание вредных веществ в атмосферу, предотвращать возникновение аварийных ситуаций.
en.zrk-1.ru
Виды резервуаров для хранения нефтепродуктов
Транспортировка и хранение нефтепродуктов четко регламентируются государственными стандартами. Нефтехранилище представляет собой промышленный объект, предназначенный для хранения данной продукции. Они бывают: распределительными, перевалочными и перевалочно-распределительными. Хранилище – это разнообразные емкости (резервуары, баки, цистерны). Все виды резервуаров для хранения нефтепродуктов разделяются на:
- емкости, расположенные на земле — наземные,
- под землей: для сухих грунтов и для грунтов с повышенной влажностью,
- платформы: авто и железнодорожные цистерны, танкеры и т.д.
- нефтепровод.
В зависимости от особенностей хранения:
- горизонтальные,
- вертикальные,
- резервуары, выполненные по индивидуальному проекту.
В зависимости от использованного материала:
- металлические,
- из синтетического материала,
- железобетонные,
- льдогрунтовые.
Какой резервуар для хранения нефтепродуктов заказать?
Металлические резервуары являются наиболее востребованными и широко распространенными резервуарами для хранения нефти и нефтепродуктов во всем мире. Все стальные виды резервуаров для хранения нефтепродуктов можно разделить на несколько основных типов:
- Вертикальный цилиндрический резервуар, крыша которого может быть стандартная коническая или сферическая. Для легковоспламеняющихся жидкостей допускается объем до 20000 кубов, для горючих жидкостей – до 50000 кубов.
- Емкости вертикальные цилиндрические, оснащенные стандартной крышей, а также плавающим понтоном. Их вместимость не превышает 50000 кубов.
- Резервуары вертикальные цилиндрические, оснащенные плавающей крышей, способные вместить до 120000 кубов нефтепродуктов.
При изготовлении резервуаров должны быть учтены все требования к размерам, толщине используемого материала и т.д. В производстве стальных емкостей используются листы металла следующих размеров: 1,5*3 или 1,5*6 м. Толщина нижнего пояса должна быть в пределах от 6 до 55 мм. А вот верхний пояс может быть выполнен из металла меньшей толщины – 4-10 мм. Сварные швы ослаблены, что позволяет предотвращать разрыв резервуара в момент взрыва.
Для хранения нефтепродуктов небольших объемов (до 1000 кубов) используются, как правило, горизонтальные стальные конструкции или железобетонные. Могут использоваться и универсальные резервуары для топлива. Это уникальная возможность, когда необходимо работать одновременно с несколькими видами нефтепродуктов, но приобрести для этого несколько емкостей одновременно нет возможности. Топливный контейнер с несколькими отсеками оснащенный автоматикой – хороший выход из положения. Такой вариант подходит для хранения бензина различных марок, упрощает процесс работы, обеспечивает универсальность использования.
Сегодня можно встретить различную тару для хранения и перевозки нефтепродуктов. Нефтеперерабатывающая отрасль не может существовать без данного оборудования, с каждым годом оно усовершенствуется, внедряются новые технологии, используются новые материалы. Независимо от объема резервуара, материала, из которого он был изготовлен и для хранения какого вида топлива используется, все они должны соответствовать правилам противопожарной безопасности, минимизировать попадание вредных веществ в атмосферу, предотвращать возникновение аварийных ситуаций.
www.zrk-1.ru
Резервуары для нефтепродуктов
Резервуары для нефтепродуктов
Резервуары для нефтепродуктов — самый важный элемент любого резервуарного парка; от их надежности зависит стабильная и надежная работа любой нефтебазы.
Резервуарный завод «ОЗРМ» проектирует, изготавливает и монтирует вертикальные резервуаров для нефтепродуктов (типа РВС), резервуары горизонтальные стальные для нефтепродуктов (типа РГС), а также ремонтные комплекты для вертикальных и горизонтальных резервуаров для нефтепродуктов, в том числе секционные подогреватели для стальных цилиндрических резервуаров для темных нефтепродуктов.
Резервуары для нефтепродуктов (накопительные) выпускаются в разных конструкциях, а также для разного метода использования. В настоящий момент производители резервуаров могут предложить потребителям следующие виды емкостей для нефтепродуктов: резервуар горизонтального и вертикального расположения, а также подземного или надземного размещения.
Благодаря такому подходу есть возможность подобрать необходимый тип резервуара и установить его в соответствии техническим нормам.
Резервуары для нефтепродуктов надземного (наземного) типа комплектуются дополнительной лестницей для упрощения обслуживания.
Резервуары для нефтепродуктов подземного исполнения оснащается высокими горловинами, искробезопасной лестницей, а также необходимой запорной и трубопроводной арматурой.
Для монтажа подземного резервуара для нефтепродуктов необходимо составлять проектный план и целый комплекс работ, связанных с разработкой котлована, созданию надёжного основания для размещения резервуара, его закрепление и окончательное благоустройство.
Что касается объёма емкостей для нефтепродуктов, то здесь число варьируется от 1 до 100 000 м3. Если говорить об области применения резервуаров для нефтепродуктов, можно отметить некоторые объекты, среди которых: автозаправочные станции АЗС (АЗК), нефтебазы и нефтехранилища, где храниться различные виды нефтепродуктов; и другие места применения, где производиться переработка нефти.
Резервуары для нефтепродуктов можно классифицировать несколькими способами:
По типу нефтепродукта, хранящегося в емкости:
Резервуар для ГСМ;
Резервуар для битума;
Резервуар для масла;
Резервуара для бензина;
- Резервуар для мазута;
- Резервуар для дизельного топлива;
- Резервуар для солярки;
- Резервуар для керосина;
По конструкции резервуаров:
- Емкости для нефтепродуктов вертикального расположения;
- Емкости для нефтепродуктов горизонтального положения;
По способу монтажа резервуара;
- Подземное оборудование;
- Надземное оборудование;
Кроме этого, классификация резервуаров для нефтепродуктов проходит по объёму емкостей, которые выпускают заводы производители. Изделия бывают от 1 куб. метра (1000 литров) до 100 000 м3.
В связи с тем, что нефтепродукты любого типа являются агрессивными жидкостями, для изготовления резервуаров используется высокопрочная химстойкая смола, которой обматываются ёмкости перекрёстным методом. Благодаря этому обеспечивается надёжное хранение нефтепродуктов.
Безусловно, для изготовления применяют только высококачественные материалы от проверенных производителей, занимающихся подобной деятельностью на протяжении долгих лет.
Резервуары вертикальные для нефтепродуктов объёмом от 100 до 300 000 м3 выполняются по индивидуальным проектам КМ. Они могут быть выполнены методом рулонирования или полистовой сборкой с учётом требований ГОСТ 31385-2008, СТО-СА-03-02-2009, РБ 03-69, ПБ 03-605-03, РД 08-95-95.
Резервуары вертикальные для нефтепродуктов объёмом от 100 до 300000 м3 выполняются со стационарной крышей и секционным донным и пристенным теплонагревателем.
Резервуары для нефтепродуктов. Объемы выпускаемой продукции (м3):
1, 2, 3, 4, 5, 8, 10, 12, 14, 15, 20, 25, 30, 35, 40, 45, 50, 60, 75, 80, 90, 100, 110, 120, 140, 150, 200, 250, 300, 400, 500, 600, 700, 800, 900, 1000, 1500, 2000, 2500, 3000, 4000, 4900, 5000, 6000, 7000, 8000, 9000, 10000, 15000, 20000, 30000, 40000, 50000 м3,
Резервуары горизонтальные стальные предназначены для налива и хранения жидких нефтепродуктов типа бензин, дизельное топливо ДТ, авиационный керосин и других, с давлением насыщенных паров до 0,07 МПа, а также могут использоваться как технологические горизонтальные емкости для нефтепродуктов.
Изготовление и приемка резервуаров для нефтепродуктов осуществляется по ТУ резервуарного завода «ОЗРМ» 5265-002-67029533-2010.
Для районов с расчетной температурой наружного воздуха:
- до -40° С – Ст3сп-5;
- ниже -40°С – 09Г2С-12.
Объемы резервуаров горизонтальных для нефтепродуктов (м3):
1, 2, 3, 4, 5, 6, 8, 10, 12, 14, 15, 20, 25, 30, 35, 40, 45, 50, 60, 75, 80, 90, 100, 150, 200, 250, 300, 400, 500.
Промежуточные объёмы резервуаров для нефтепродуктов могут быть выполнены по требованию заказчика.
Для установки технологического оборудования на резервуар нефтепродуктов, он должны быть оборудован горловиной Ду 600, 700 или 800 с плоской крышкой.
На время транспортировки и монтажа наружная поверхность резервуаров для нефтепродуктов окрашивается грунтом ГФ-021 ГОСТ 25129.
По желанию Заказчика комплект поставки может быть дополнен, в том числе технологическим и резервуарным оборудованием, КИП, теплоизоляцией, электрическим, паровым и масляным нагревателями и т.п.
Примеры условных обозначений резервуаров типа РГС для нефтепродуктов:
Примеры условных обозначений резервуаров типа РВС для нефтепродуктов:
- резервуар для нефтепродуктов РГС-5,
- резервуар для нефтепродуктов РГС-10,
- резервуар для нефтепродуктов РГС-15,
- резервуар для нефтепродуктов РГС-20,
- резервуар для нефтепродуктов РГС-25,
- резервуар для нефтепродуктов РГС-50,
- резервуар для нефтепродуктов РГС-60,
- резервуар для нефтепродуктов РГСН-100,
- резервуар для нефтепродуктов РВС-100,
- резервуар для нефтепродуктов РВС-200,
- резервуар для нефтепродуктов РВС-300,
- резервуар для нефтепродуктов РВС-400,
- резервуар для нефтепродуктов РВС-500,
- резервуар для нефтепродуктов РВС-700,
- резервуар для нефтепродуктов РВС-1000,
- резервуар для нефтепродуктов РВС-2000,
- резервуар для нефтепродуктов РВС-3000,
- резервуар для нефтепродуктов РВС-5000,
- резервуар для нефтепродуктов РВС-7500,
- резервуар для нефтепродуктов РВС-10000,
- резервуар для нефтепродуктов РВС-15000,
- резервуар для нефтепродуктов РВС-20000,
- резервуар для нефтепродуктов РВС-30000
Резервуары для нефтепродуктов начинают размещать в резервуарном парке нефтебазы, который занимает наибольшую площадь среди всех сооружений нефтебазы и должен быть обеспечен удобными подъездными путями для приема и отправки нефтепродуктов.
Нефтепродуктохранилища (склады нефтепродуктов) прирельсовых баз должны быть расположены около железнодорожных путей, с тем чтобы можно было осуществлять слив из цистерн или бункеров непосредственно в резервуары. Необходимо учитывать, что разгрузка занимает много времени. Если нефтебаза рассчитана на прием большого количества нефтепродуктов (порядка 10-100 тысяч тонн в год), то лучше предусмотреть на территории базы устройство специального разгрузочного железнодорожного тупика.
rezervuar.info
Резервуары для хранения нефтепродуктов -виды, цена особенности РГС / Новости
Статья о резервуарах для хранения нефтепродуктов, расскажет об особенностях РГС, видах резервуаров и их стоимости.Наибольшее распространение в энергетической отрасли получили стальные резервуары для нефтепродуктов. Такие конструкции применяются практически во всех сферах – и непосредственно на нефтяных месторождениях, и на нефтеперерабатывающих заводах, и уже на АЗС или транспортных предприятиях. Их изготавливают из углеродистых низколегированный сталей (применяются разные марки, например, 09Г2С), которые отличаются пластичностью, хорошей свариваемостью и устойчивостью к различным деформациям.
Резервуары для хранения нефти и нефтепродуктов: виды
Классифицировать такие емкости можно по разным признакам. Чаще всего их разделяют по геометрическому исполнению. С этой точки зрения резервуары для хранения нефти делятся на вертикальные и горизонтальные. Модификации первого типа обозначаются аббревиатурой РВС, а второго типа – аббревиатурой РГС. И вертикальные резервуары для хранения нефтепродуктов, и горизонтальные имеют свои преимущества и особенности эксплуатации.
Если заказчика интересует резервуар для хранения нефтепродуктов, цена будет зависеть не только от типа емкости, но и от ее объема, а также от некоторых других нюансов. Ведь резервуары могут различаться не только геометрическим исполнением. Разным может быть количество внутренних стенок (с этой точки зрения различают одностенные и двустенные резервуары). Кроме того, этой конструкции может быть разный тип исполнения кровли. Так, различают резервуары со стационарной и с плавающей крышей, а также с понтоном. По способу расположения стальные резервуары для хранения нефтепродуктов бывают наземными и подземными. Конструкции последнего типа чаще всего устанавливаются на территории АЗС, а также на транспортных предприятиях, которые сами хранят свои запасы топлива.
Горизонтальные резервуары для хранения нефтепродуктов: особенности
В нефтяной промышленности широко используется такой тип конструкции, как РГС. Горизонтальный резервуар для нефтепродуктов изготавливается из стали. Строительство такой конструкции производится по типовым проектам на основании расчетов, которые учитывают объем емкости, рельеф производственной площадки, климатические условия и т.д. Следует отметить, что один из геометрических параметров такого резервуара – длина емкости или ее диаметр – является регулирующим при создании проекта. То есть соотношение этих размеров всегда строго регламентируется, оно должно оставаться неизменным, и при увеличении одно из размеров, увеличивается и другой. В любом случае, как и любые другие резервуары для нефти и нефтепродуктов, такие конструкции должны соответствовать определенным ГОСТам и ТУ.
Какими преимуществами обладают горизонтальные резервуары? Это:
- возможность установки даже в закрытых помещениях и хранилищах,
- возможность их использования и на открытых площадках при условии строгого соблюдения требований по защите окружающей среды и пожарной безопасности,
- установка емкости в подземном хранилище возможна при условии тщательной антикоррозионной обработки всей внешней поверхности,
- транспортировка собранного резервуара железнодорожным или автомобильным транспортом,
- отсутствие необходимости в устройстве дорогостоящего фундамента, как это требуется для вертикальных резервуаров.
Зачистка резервуаров для хранения нефтепродуктов
Зачистка резервуаров проводится в соответствии с нормативными документами. Периодичность ее зависит от того, какой продукт там хранится. Так, резервуары для авиационного топлива нужно чистить не менее двух раз в год, а вот емкости для автомобильных ГСМ можно чистить реже — раз в год. Если же нефтепродукты представлены чистой нефтью или моторными маслами, то зачистка проводится по мере необходимости.
Такую процедуру могут проводить только специалисты, в соответствии с инструкциями и требованиями ГОСТов. Предварительно проводятся подготовительные работы. Их могут выполнить и сотрудники предприятия. Согласно правилам, подготовку делают двое работников, имеющих соответствующую квалификацию. Во время зачистки выполняется смыв остатков топлива на внутренней поверхности, вентиляция и дегазация резервуара. Все оборудование, которое при этом используется, должно быть пожаробезопасным, то есть возникновение искры должно быть полностью исключено. Смыв остатков нефтепродуктов производится с помощью специальных моечных установок, которые используют воздушно-водяную смесь.
oilgasnews.ru
