1. Пиление древесины

ПИЛЕНИЕ ДРЕВЕСИНЫ
Урок разработан для учеников 5 класса.
Учитель 1 категории
Котлярова Светлана Владимировна.
МБОУ МО г. Нягань «СОШ № 4»
Пиление является одной из наиболее
ответственных операций в процессе
обработки древесины. От качества его
выполнения во многом зависят качество
изготовления деталей и экономия
древесины.

Правильно выполнив пиление,
можно уменьшить припуски на
последующее строгание и время на
изготовление детали.

3. Операция пиление.

ОПЕРАЦИЯ ПИЛЕНИЕ.
Пиление — это резание древесины пилами с целью разделения
ее на части. Пилением раскраивают доски на заготовки,
разрезают детали по длине, выпиливают криволинейные
заготовки, а также нарезают шипы и проушины.
Пила — это металлическая
лента с нарезанными
на ней с одной стороны
зубьями.
Выполняют пиление
ручным пилящим
инструментом- это пила.

4. Виды пиления

ВИДЫ ПИЛЕНИЯ

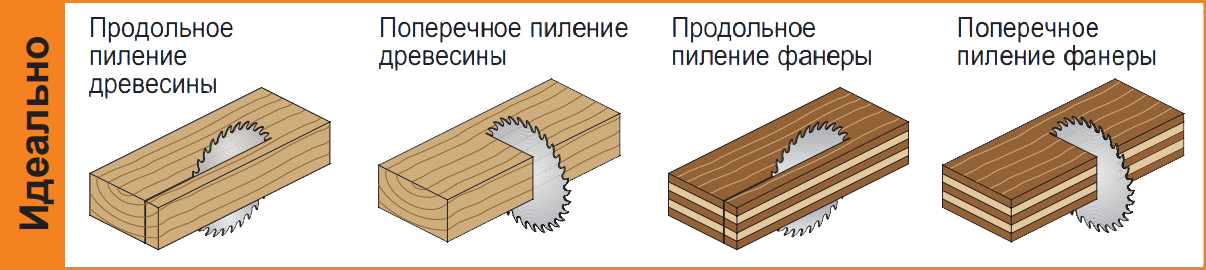

По направлению разрезания волокон различают
поперечное,
продольное и
смешанное пиление.
При поперечном пилении направление реза (пропила)
перпендикулярно волокнам.
При продольном пилении — параллельно волокнам.
При смешанном пилении — направлено под углом к
ним.
Ручные столярные
пилы делят на
натянутые с тонким
пильным полотном и
ненатянутые со
свободным, более
толстым полотном.

К
натянутым пилам
относятся
все лучковые пилы,
а к пилам, имеющим
свободное полотно,—
ножовки.

6. Виды пил

ВИДЫ ПИЛ
Режущим элементом любой пилы является лента с нарезанными
на ней зубьями. Каждый зуб представляет собой резец.
Зубья пил характеризуются также шагом и высотой:
высота — кратчайшее расстояние между основанием и
вершиной зуба;
шаг — расстояние между вершинами соседних зубьев.
Для поперечного пиления заготовок применяют пилы, у которых
зубья имеют прямой треугольный профиль, а для
продольного пиления — пилы с наклонным профилем зубьев.
Ручные пилы выпускают с мелкими и крупными зубьями.
У пил для продольного пиления выступающие вперед
режущие кромки наклонных зубьев срезают волокна
древесины и отрезанные частички скалываются вдоль
волокон, образуя опилки. Ниже на рисунках показаны
формы зубьев и схемы перерезания волокон
продольными и поперечными пилами.
У пил для поперечного пиления острые режущие
кромки вершин зубьев поочередно надрезают
волокна древесины и выносят отколовшиеся
частички древесины в виде опилок.

10. Назначение инструментов для пиления

НАЗНАЧЕНИЕ ИНСТРУМЕНТОВ ДЛЯ ПИЛЕНИЯ
Виды ножовок
и специальных пил
Широкая
Узкая (курковая)
Обушковая
(прорезная)
Наградка
(полотно из
обрезков старых
пил)
Назначение
Поперечное грубое
пиление
Сквозное пропиливание
на плоскости и
криволинейное пиление
Чистовое запиливание
неглубоких пропилов
и подгонка изделий
при сборке
Неглубокое пропиливание пазов
Внешний вид

11. Разводка зубьев пил

РАЗВОДКА ЗУБЬЕВ ПИЛ
При пилении полотно пилы трется о стенки отделяемых частей
древесины. И чтобы его не зажимало в пропиле, зубья пилы должны
быть разведены(развод зубьев), т. е. поочередно отогнуты в разные
стороны. Благодаря этому пропил становится немного шире и пиление
облегчается. Ниже показан виды разводок для разведения зубьев.
Разводки бывают разных форм. На рисунке ниже слева(а) показаны
основные виды разводок. На рисунке б и в — показаны правильно
разведённые зубья для поперечного(б) и продольного пиления(в).

При распиливании заготовок отступают от линии разметки на 2—3 мм.
Полотно ножовки должно перемещаться под прямым углом к заготовке.
Контроль за пилением проводится по линии разметки. Она должна
оставаться слева от места пиления на заготовке.
Для более точного пиления заготовок из древесины или фанеры
используют пилы с мелкими зубьями. Наклон пилы показан на рисунке.

13. Приспособления для пиления

ПРИСПОСОБЛЕНИЯ ДЛЯ ПИЛЕНИЯ
а) стусло
б) упор
в) брусок
Работают ножовкой так. Размеченную заготовку кладут на
доску (1) на столярном верстаке, имеющую упор (2). Левой
рукой прижимают заготовку к упору, а правой делают
запил. При этом ножовку прижимают к упору и делают
несколько коротких плавных движений к себе. После
запиливания ножовку двигают на всю ее длину, совмещая с
разметочной чертой пропила.

15. Правила техники безопасности при пилении

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ
ПИЛЕНИИ
1.
2.
3.

4.
5.
6.
7.
Надежно закреплять заготовку при пилении.
Пользоваться упорами, стуслом и другими
приспособлениями.
Пилить только исправной, остро заточенной пилой.
Не допускать перекоса пилы при пилении.
Не делать резких движений пилой.
Не держать левую руку близко к полотну пилы.
Класть пилу на верстак зубьями от себя.
Не сдувать опилки и не сметать их рукой.
Пользоваться только щеткой.

16. Столяр

СТОЛЯР
Столяр — это профессия, чья работа
связана с обработкой и отделкой
древесины.

17. Пиление с помощью приспособления СТУСЛО

ПИЛЕНИЕ С ПОМОЩЬЮ ПРИСПОСОБЛЕНИЯ
СТУСЛО
Для точной распиловки
брусков и досок под углами
90°, 45°, 60° и другими
применяют стусла. Стусло
имеет желобчатую форму. Оно
состоит из дна 1,
двух боковин 2, между
которыми зажимается
распиливаемая заготовка 3.
На боковинах выполнены
пропилы под нужным углом. В
эти пропилы вставляют
полотно пилы и производят
распиловку под нужным углом.

18. Применение стусла исключает разметку детали, повышает точность распиловки, уменьшает затраты времени на разметку детали,

ПРИМЕНЕНИЕ СТУСЛА ИСКЛЮЧАЕТ РАЗМЕТКУ ДЕТАЛИ,
ПОВЫШАЕТ ТОЧНОСТЬ РАСПИЛОВКИ, УМЕНЬШАЕТ ЗАТРАТЫ
ВРЕМЕНИ НА РАЗМЕТКУ ДЕТАЛИ, ПОВЫШАЯ ТАКИМ ОБРАЗОМ
ПРОИЗВОДИТЕЛЬНОСТЬ ТРУДА. ОСОБЕННО ЭФФЕКТИВНО
ПРИМЕНЕНИЕ СТУСЛА ПРИ МАССОВОМ
ИЗГОТОВЛЕНИИ ДЕТАЛЕЙ. СТУСЛО МОЖЕТ ВЫГЛЯДЕТЬ И ТАК,
КАК ПОКАЗАНО НА РИСУНКЕ.
Движениями пилы вдоль по черте делают надрез, затем
брусок убирают и деталь отпиливают. В конце пиления
нажим на пилу ослабляют, чтобы не скалывать волокна
древесины на выходе пилы. Положение рук при пилении
изображено на рисунке.

19. Основные правила при пилении

ОСНОВНЫЕ ПРАВИЛА ПРИ ПИЛЕНИИ
1.Делают надрез по черте;
2.Убирают брусок и отпиливают деталь;
3.В конце пиления нажим на пилу ослабляют.
4. Начинайте пиление с запила «на себя». Для удобства
пользуйтесь упором или бруском. При поперечном пилении
отрезаемый материал должен свисать с верстака.

При
продольном – заготовку разрежьте примерно до середины, а
затем отпилите с другой стороны.
5. Пилить надо не по линии разметки, а рядом с ней на
расстоянии около 5 мм. Линия разметки всегда должна
оставаться на будущей детали.
6. Для точной распиловки заготовок под углами
применяют стусло. Стусло состоит из дна стусла и двух боковин
с пропилами под разными углами.
7. Пиление в стусле повышает точность распиловки, исключает
затраты на разметку, повышает производительность труда.
Особенно эффективно применение стусла при массовом
производстве.

English Русский Правила

Пиление древесины. Правила техники безопасности при пилении

Тема: «Пиление древесины. Правила техники безопасности при пилении»

Цель:

Образовательная — ознакомить учащихся с понятием «пиление», видами пил конструкцией пил; обучить правилам безопасности при выполнении пиления;

Воспитательная — воспитывать аккуратность в работе, бережное отношение к инструментам.

Развивающая – развивать навыки работы с ножовкой, разметкой древесины;

Новые понятия. Пиление, пропил, зубья — резцы, лучковая пила, ножовка, лобзик, стусло, рашпиль, шлифовальная шкурка, шлифовальная колодка.

Методы проведения занятия: беседа, объяснение, демонстрация, рассказ, самостоятельная работа под контролем инструктора по труду, показ.

Материально-техническое оснащениезанятия: мультимедийный проектор, экран, верстак, ножовка, лучковая пила, наградка, лобзик, стусло, упор- «ласточкин хвост», эскиз изделия, копировальная бумага, заготовки для практической работы, карандаш, измерительная линейка, сверло 2 мм, кнопки.

Объект труда: подставка под горячие предметы.

Ход занятия

Организационный момент.

Изложение нового материала. Формирование ориентировочной основы деятельности.

Сегодня мы с вами будем изготавливать декоративную подставку под горячие предметы, а для этого нам необходимо освоить новую операцию — пиление древесины.

Пиление – процесс резания древесины на части с образованием пропила. (запись определения в тетрадь).

Пропил-Щель, образуемая ножовкой в процессе резания. (рис 55)

Для пиления древесины применяют различные виды пил.

Столярная ножовка, основные части.

Устройство лучковой пилы. (1 – стойка, 2 – распорка, 3 – закрутка, 4 тетива, 5 – полотно, 6 – ручка).

Разновидности пил для пиления, электрифицированный инструмент.

Широкая ножовка (а) – для пиления досок и брусков;

Узкая ножовка (б) – пилят тонкие пиломатериалы;

Узкая (выкружная) (в) – выполняют сквозные пропилы и пропильную резьбу;

Ножовка обушковая (г) – используется для выполнения неглубоких пропилов и подгонки соединений;

Она имеет полотно (1), на котором для большей жесткости имеется металлическая полоска (2) – обушок.

Лобзик (д) – применяют для пиления тонкого материала по кривым линиям;

Рис. 1

Различают виды пиления – поперечное, продольное, смешанное.

Для каждого вида пиления применяют пилы с определенной формой зуба. Иначе работа будет некачественная и более трудоемкая.

Для поперечного пиления.

Для продольного пиления.

Для смешанного пилен

У пил для поперечного пиления острые режущие кромки вершин зубьев поочерёдно надрезают волокна древесины и выносят отколовшиеся частички древесины в виде опилок.

Поперечное пиление:

а – вид сбоку пилы; б – вид с торца пилы; 1 – пила; 2 – заготовка; 3 – опилки; 4 – вершина зуба; 5 – режущая кромка зуба.

У пил для продольного пиления выступающие вперед режущие кромки наклонных зубьев срезают волокна древесины, и отрезанные частички скалываются вдоль волокон, образуя опилки.

Продольное пиление:

Кроме формы зуба пилы различают по высоте зуба. Чем меньше толщина материала, тем мельче должны быть зубья пилы.

Пилят материал не по линии, а с припуском (запасом) — 1-3 мм, на последующую обработку.

При зарезке пропила применяют брусок, который крепко придерживают левой рукой, чтобы торец бруска совмещался с разметочной линией. Делают надрез, затем брусок убирают и деталь отпиливают.

При пилении полотно пилы нагревается и начинает застревать в древесине. Чтобы это не происходило, у пил делают развод зубьев – отгибают соседние зубья пилы в противоположные стороны. Разводят зубья пилы примерно в 1,5 – 2 раза больше толщины полотна пилы.

(Демонстрация инструктором приемов пиления)

Для точной распиловки брусков и досок под углом 90°, 45°, 60° применяют стусло различной конструкции.

Стусло имеет желобчатую форму. Оно состоит из дна, двух боковин, между которыми зажимается распиливаемая заготовка. На боковинах выполнены пропилы под нужным углом. В эти пропилы вставляют полотно пилы и производят распиловку под нужным углом. Особенно эффективным является применение стусла при массовом изготовлении деталей, когда можно сэкономить время на разметке для последующего пиления.

Практическая часть.

Воспитанникам предлагается изготовить изделие «Подставка под горячие предметы». Для работы приготовлены заготовки из фанеры 200х400 мм, эскизы изделий, копировальная бумага.

Правила безопасности при пилении.

Надежно закреплять деталь в зажиме.

Пользоваться исправным и острым инструментом.

При запиливании обязательно применять направитель.

В начале и конце пиления нажим на пилу делать небольшой.

Не держать руку близко к месту пиления.

Пилить без рывков.

Не пилить над рукой.

Не проверять на ощупь качество пиления.

Опилки с верстака убирать щеткой – сметкой.

Текущий инструктаж.

Учитель следит за правильностью выполнения пиления.

Закрепление нового материала.

Тестовое задание № 2 (выдача бланков тестов).

Анализ усвоения

Примерные вопросы:

Что называют пилением?

Какие виды пил по форме зуба бывают, виды пиления?

Какие бывают пилы по конструкции?

Для чего разводят зубья пилы?

Как правильно выбрать пилу для работы? Поясните примерами.

Для чего применяют стусло?

Подведение итогов занятия.

Адрес публикации: https://www.prodlenka.org/metodicheskie-razrabotki/368124-konspekt-zanjatija-po-teme-pilenie-drevesiny-

4 типа пиломатериалов

При обработке бревен в доски и мерные пиломатериалы можно использовать четыре основных шаблона распила:

Плоский пиломатериал/гладкий пиломатериал

Пиломатериалы на четверть

Пиление трещин

Живая распиловка

Важно понимать разницу в рисунках пилы, потому что способ распила древесины влияет на ее прочность и внешний вид.

Плоский распил (также называемый обычным распилом)

Распиловка бревна

Поверхность/лицевая фактура

Торцевая шлифовка

Плоский распил является наиболее распространенным способом распила, поскольку он экономичный (легко производить очень мало отходов) и очень мало отходов.

Плоские распиленные доски можно определить по торцевому или лицевому волокну. На конце годичные кольца будут либо чашечными, либо корончатыми. Глядя на лицевую сторону, вы часто будете видеть соборную зернистость — выступающие дугообразные зернистые линии, вложенные одна в другую.

Обычно из плоских пиломатериалов получаются более широкие доски с небольшим количеством сучков, но эта древесина может иметь склонность к короблению (в зависимости от породы).

Квартал пиломана

LOG CUT

Поверхность/зерно лицо

Конец зерна

для создания квартала пилома от 45° до 90°).

Самый простой способ отличить пиломатериалы, распиленные на четверть, — это посмотреть на торцевое волокно, чтобы увидеть, идут ли линии роста вертикально от одной поверхности к другой.

На лице линии роста продолжаются прямыми линиями. У некоторых пород (например, у красного и белого дуба) вы также можете увидеть пятнышки лучей на поверхности.

Что такое Рэй Флек?

Лучевое пятнышко образуется, когда сердцевинный луч бревна пересекает годичные кольца. Когда годичные кольца расположены под углом 90° к лицевой стороне доски, больше всего обнажается сердцевинный луч. По мере уменьшения угла выявляется меньше пятен.

Пиломатериалы, распиленные на четверть, более стабильны, чем плоские пиломатериалы, и с меньшей вероятностью коробятся, скручиваются и деформируются.

На производство четвертных пиломатериалов уходит больше времени, и отходов больше, поэтому этот вид древесины стоит дороже, чем плоские пиломатериалы.

Пример луча на куске нашего дуба.

Распил

Шероховатость поверхности/лица

Торцевая шлифовка

Распилы также не перпендикулярны ростовым доскам, но кольца распила не параллельны ростовым доскам.

Глядя на торцевой слой распиленной древесины, вы заметите, что годичные кольца немного смещены 90° от поверхности.

Поверхностная зернистость будет иметь очень прямые линии, но никогда не будет пятен луча, так как сердцевинный луч намеренно пропускается.

Преимуществом распиленных пиломатериалов является их устойчивость. Поскольку торцевое волокно почти перпендикулярно лицевой стороне, это снижает вероятность скручивания или коробления доски.

Фасонный распил

Распил

Как следует из названия, распиловочный станок обычно используется для плит с живым краем. В этом разрезе пильщик просто режет доску за доской — от края до края — для создания уникальных деталей. (Каждая доска будет содержать участки плоского, распиленного пиломатериала и распила на четыре части.)

Важно понимать, как была распилена древесина, потому что это влияет на стабильность и внешний вид пиломатериала.

Если у вас есть вопросы о пиломатериалах или вам нужны рекомендации о том, какой тип древесины использовать для вашего следующего проекта, не стесняйтесь обращаться к нам.

WoodSource — полностью функционирующая мельница. Мы производим широкий ассортимент продукции, от террасной до лепнины, и можем изготовить практически любой продукт на заказ.

Свяжитесь с нами, чтобы получить предложение по фрезерованию на заказ .

«*» указывает обязательные поля

РАЗЛИЧНЫЕ ВИДЫ ПИЛОМАТЕРИАЛОВ: МЕТОДЫ ФРЕЗЕРОВАНИЯ

Лиственные породы становятся все более популярным вариантом напольного покрытия. Согласно журналу Национальной ассоциации деревянных полов , «в 2019 году две трети подрядчиков ожидают, что продажи деревянных полов продолжат расти как минимум на три процента». Если вы думаете об инвестировании в паркетные полы, важно иметь всю возможную информацию. Помимо рассмотрения вида, структуры, сорта, размеров, фактуры, отделки напольного покрытия, следует также обратить внимание на тип используемого пиломатериала.

Фрезерование означает, как плотник делит бревно на половицы. Этот процесс влияет на его структуру и внешний вид, особенно на зерно. На выбор предлагается четыре основных типа фрезеровки: живая, плоская, рифтовая и четверть. Чтобы помочь вам выбрать подходящий вариант, ознакомьтесь с этим руководством по различным типам пиломатериалов.

Фрезерование с прямым пилением

Фрезерование с прямым пилением — это новейшая форма фрезерования. Он включает в себя прямое разрезание бревна в одном направлении без изменения его ориентации. В результате этого процесса получается уникальное зерно, сочетающее в себе свойства трех других методов помола из этого списка. В то время как волокна древесины напоминают распиленные листы на внешних участках, ближе к центру они приобретают вид простого пиломатериала. За счет годичных колец бревна живая фрезеровка придает поверхности древесины привлекательный соборный вид. В Castle Bespoke мы занимаемся исключительно живые пиломатериалы , потому что это наиболее эффективный и устойчивый вариант. В отличие от других методов фрезерования, при фрезеровании пиломатериалов используется 1/3 дуба по сравнению с массивным полом, и извлекается максимальное количество древесины из бревна. Этот долговечный вариант дерева особенно удобен для аллергиков, поскольку в нем нет зазоров между досками. Таким образом, он не будет задерживать пыль или другие аллергены. Еще одним преимуществом фрезерования живых пиломатериалов является его универсальность: живые пиломатериалы могут очень хорошо обрабатываться, что дает домовладельцам широкий выбор цветов и стилей на выбор. По этим причинам фрезерование под живую пилу является популярным выбором.

Фрезерование обыкновенного пиломатериала

Распиловка обыкновенного пиломатериала — это наименее дорогой и наиболее эффективный способ раскроя пиломатериалов на доски для пола. Таким образом, он также является наиболее распространенным. Обычная фрезерная обработка включает в себя резку по центру пиломатериала для создания параллельных досок. Одним из основных преимуществ фрезерования простым пиломатериалом является то, что в результате получается красивый рисунок волокон. Волокно плоскопиленной фрезерованной доски имеет тангенциальное зерно — кольцевые кольца, которые обычно расположены не более чем на 35 градусов по отношению к лицевой стороне доски и напоминают уникальный внешний вид собора. Обратной стороной простого пиломатериала является то, что он производит больше отходов материала, чем живой пиломатериал. Кроме того, тангенциальное зерно приводит к потенциальным структурным проблемам, таким как большая вероятность коробления и скручивания.

Фрезерование по распилу

Для метода фрезерования по распилу столяры фрезеруют доски перпендикулярно годичным кольцам дерева. В результате напольное покрытие имеет равномерный длинный и прямой рисунок волокон. Фрезерование с распиловкой, которое восхищает своим красивым зерном и высокой стабильностью, является самым дорогим и редким методом фрезерования. Более высокая стоимость в основном связана с количеством образующихся отходов, а также с трудозатратами, необходимыми для резки каждой отдельной доски.

Фрезерование четверти

Пиломатериалы на четверть имеют прямую полосатую текстуру и характерные пятнистые узоры на досках из красного и белого дуба. Его название происходит от процесса распиливания бревен на четыре части с прямыми углами, заканчивающимися к центру бревна.
