Виды и устройства ручных пил.
Виды и устройства ручных пил.
Пиление используется для раскроя досок на бруски, а также для оторцовки строганых деталей по длине, запиливания шипов, спиливания щечек или для выполнения шипов.
Пиление используется для раскроя досок на бруски, а также для оторцовки строганых деталей по длине, запиливания шипов, спиливания щечек или для выполнения шипов.

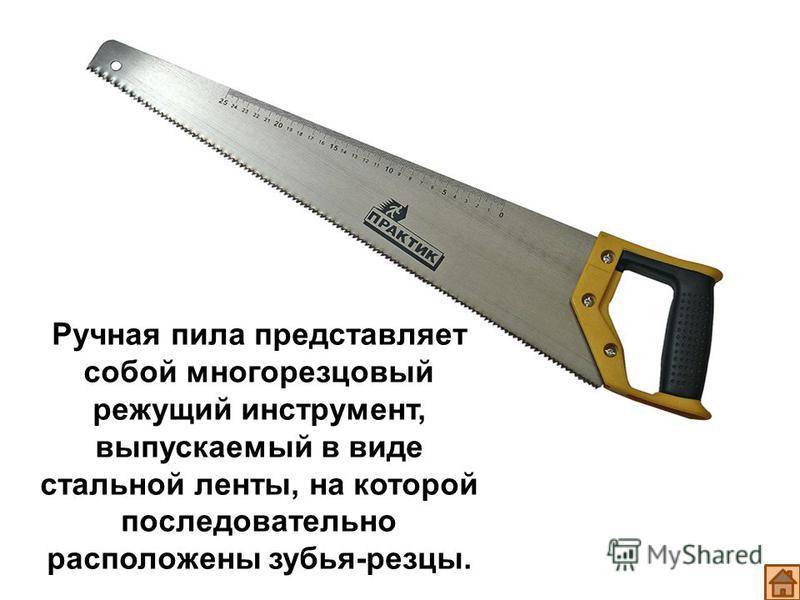

Инструментом для пиления является пила.
Инструментом для пиления является пила.
Стальное полотно
Ручка
Она представляет собой стальное полотно с насеченными по кромке зубьями (резцами).
Зубья
Обушок
Весь ряд зубьев пилы называется зубчатым венцом. Кромка пильного полотна, противоположная зубчатому венцу, называется обушок.
Зубчатый венец
Для продольного пиления применяют пилу с косоугольными (наклонными) зубьями.
Зубья пилы имеют разную форму. Для продольного пиления применяют пилу с косоугольными (наклонными) зубьями.
Для поперечного пиления применяют пилу с зубьями в виде равносторонних треугольников.
Для поперечного пиления применяют пилу с зубьями в виде равносторонних треугольников.
Для смешанного пиления применяют пилу с зубьями в виде прямоугольных треугольников.
Для смешанного пиления применяют пилу с зубьями в виде прямоугольных треугольников.
Элементы зуба пилы.
Зуб пилы включает следующие элементы: основание, вершину, переднюю, боковые и задние режущие кромки, пазуху, выемку, переднюю, заднюю и две боковые грани. Передняя грань зуба для продольного пиления называется грудкой, задняя – спинкой.
Шаг зуба
Основание
Размеры зуба зависят от его шага и высоты .
Размеры зуба зависят от его шага и высоты . Шаг зуба – это расстояние между вершинами двух смежных зубьев, высота – расстояние от вершины до основания.
Высота зуба
По устройству ручная пила может быть:
По устройству ручная пила может быть натянутой и ненатянутой. У натянутой пилы рама стянута шнуром (тетивой), ненатянутая обычно имеет ручку.
Натянутая пила Ненатянутая пила
Лучковая пила
Шнур (тетива)
Стойка
Закрутка
Распорка
Стойка
К натянутым относятся все лучковые пилы. Лучковая пила состоит из двух шаховок, одной распорки (средника), двух стоек, одной закрутки и одного шнура (тетивы).
Шаховка-ручка
Шаховка-ручка
Полотно
Ножовки
Широкая ножовка
Узкая (курковая) ножовка
К ненатянутым пилам относят ножовки. Ножовка бывает нескольких видов. Для прямолинейного пиления применяют широкую ножовку, для фигурного – узкую, для подгонки соединения – обушковую.
Обушковая ножовка
Наградка
Запиливание поперечных пазов в широких щитах производят наградкой, для поперечного раскроя строганой фанеры при подготовке к фанерованию служит специальная пилка-нож для резки фанеры.
Пилка-нож для резки фанеры
Зубчатый венец
Какие вы знаете элементы пильного полотна?
Обушок
Зубья пилы для смешанного пиления
Чем различаются пилы для продольного , поперечного и смешанного пиления?
Зубья пилы для поперечного пиления
Зубья пилы для продольного пиления
Из каких частей состоит лучковая пила?
Шнур (тетива)
Закрутка
Распорка
Стойка
Стойка
Шаховка-ручка
Полотно
Шаховка-ручка
На какие виды подразделяются ножовки ?
1
4
Широкая ножовка
Наградка
2
Узкая ножовка
5
3
Обушковая ножовка
Пилка-нож для резки фанеры
какая лучше, как выбрать ручную пилу, виды и обозначения
Ручные пилы пользуются популярностью не меньше электрических благодаря лёгкости, мобильности и дешевизне.
Форм и размеров ножовок очень много. Все они предназначены для своих видов работы.
Содержание
- Основные характеристики ножовки
- Длина полотна
- Величина зуба
- Количество зубьев на 1 дюйм пильного полотна
- Таблица: основные значения TPI и шага зубьев
- Калёный или простой зуб
- Расположение зубьев 2d или 3d
- Заточка зубьев
- Тип стали
- Тип рукоятки
- Как выбрать хорошую ножовку
- Виды и назначение ручных пил
- Таблица: разновидности ножовок в зависимости от формы зубьев
- Рекомендации по выбору
- Видео: как правильно подобрать ножовку
- Виды и назначение ручных пил
Основные характеристики ножовки
Несмотря на свою внешнюю простоту, ножовка имеет важные параметры, которые влияют на производительность работы.
Длина полотна
Чем больше её значение, тем крупнее заготовку можно распилить. Желательно, чтобы длина полотна превышала размер заготовки в месте реза не менее, чем в два раза.
Тогда при движении все зубья будут выходить за границы детали, а опилки смогут самопроизвольно удаляться. К тому же скорость пиления возрастёт и рука будет меньше уставать. Для работы с небольшими рейками и брусками подойдёт длина 300 мм, а для брёвен — 450–500 мм.
Длину ножовки подбирают в зависимости от толщины заготовки
Величина зуба
Этот параметр влияет на чистоту среза и скорость пиления. Ножовкой с маленьким зубом удобно пилить фанеру и твёрдые сорта древесины. На месте реза не остаются зазубрины. Если вы отталкиваетесь от скорости пиления и частота реза вас не интересует, то можно использовать крупный зуб 5–8 мм. Для разделки брёвен выбирают ещё больший размер. При обработке материала разной твёрдости следует обратить внимание на средний зуб 3,5–5 мм. Такая ножовка даёт небольшие зазубрины и хорошую скорость пиления.
Крупный зуб даёт высокую скорость пиления

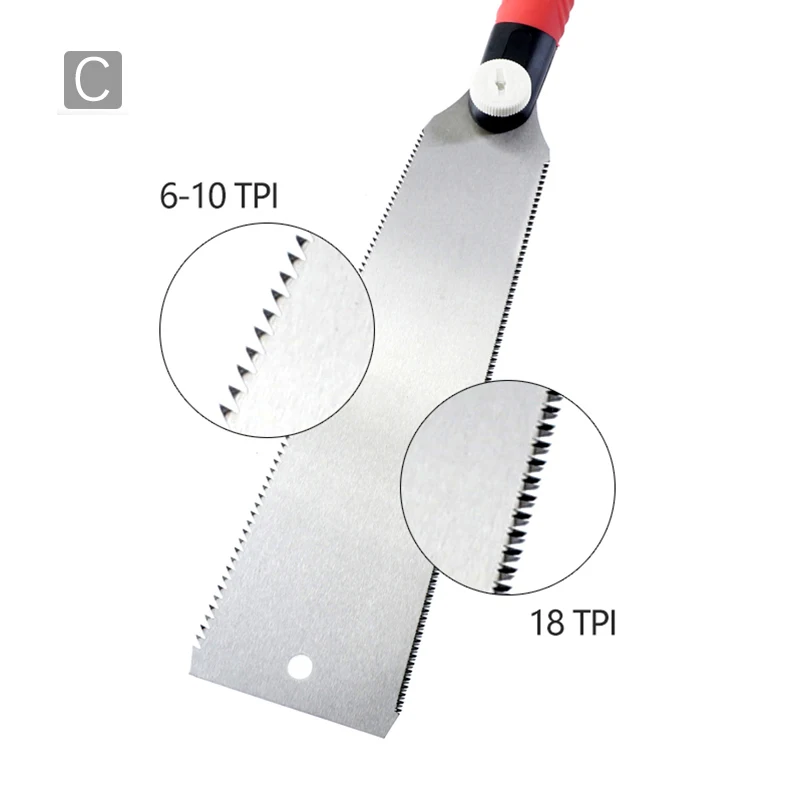

Количество зубьев на 1 дюйм пильного полотна
Обозначается коэффициентом TPI.
С повышением коэффициента уменьшается шаг зубьев, а их количество увеличивается. Большие деревянные детали лучше распиливаются ножовкой, имеющей крупные зубья и величину TPI от 3 до 6. Для деталей среднего размера хорошо подойдёт TPI 7–9, то есть межзубный шаг 3–3,5 мм. Тонкие столярные работы производятся моделями с TPI 9–15.
Таблица: основные значения TPI и шага зубьев
| Значение TPI | Шаг зубьев, мм |
| 1 TPI | 25,5 |
| 3 TPI | 8,5 |
| 6 TPI | 4 |
| 7 TPI | 3,5 |
| 9 TPI | 2,8 |
| 11 TPI | 2,3 |
| 13 TPI | 2 |
| 15 TPI | 1,7 |
| 25 TPI | 1 |
Калёный или простой зуб
Калёный зуб служит долго и не требует заточки. При бытовом использовании такой ножовки хватит на несколько лет. В случае затупления придётся покупать новую. Отличить его можно по чёрному цвету.
Простой зуб имеет ту же окраску, что и всё полотно. Он поддаётся заточке специализированным напильником с маркировкой ДТП (расшифровка: Для Точки Пил). Достаточно сделать несколько движений напильником по каждому зубу. Если у вас есть заточный станок, то используйте специальные абразивные круги.
Калёные зубья имеют чёрный цвет
Расположение зубьев 2d или 3d
Зубья располагаются в разных плоскостях:
Заточка зубьев
Обратите внимание на этот параметр. Заточка может быть двухсторонняя и трёхсторонняя. Последняя увеличивает скорость реза.
Тип стали
Для производства ножовочного полотна используется сталь твёрдостью 45 HRC. Но есть комбинированные полотна. У них режущая часть изготовлена из более твёрдой стали: 55 и 60 HRC.
Тип рукоятки
Качество рукоятки влияет на удобство эксплуатации инструмента. Она может быть деревянной или пластиковой. Наличие рубцов или резиновых вставок не позволяет руке проскальзывать. Рукоять может быть перекидная.
Это даёт возможность менять полотно.
Пластиковая рукоятка с резиновыми вставками не даёт руке соскальзывать
Как выбрать хорошую ножовку
Перед выбором ручной пилы ознакомьтесь с разновидностями и применением.
Виды и назначение ручных пил
Ножовки различаются формой зубьев.
Таблица: разновидности ножовок в зависимости от формы зубьев
| Разновидности ножовок | Форма зубьев |
| Для продольного пиления | Косоугольный треугольник |
| Для поперечного пиления | Равнобедренный треугольник |
| Для смешанного пиления | Прямоугольный треугольник |
Смешанные ножовки позволяют пилить не только вдоль и поперёк волокон, но и под углом.
Форма зубьев отличается для разных типов пиления
Разные виды пил имеют своё назначение:
- обычная. У неё длинное и широкое полотно. Служит для продольного и поперечного распила заготовок, спиливания деревьев и веток;
Обычная ножовка имеет длинное и широкое полотно
- двуручная.
Имеет полотно длиной около 1 м и две рукоятки с обеих сторон. Ею можно распиливать крупные брёвна. Необходимо присутствие второго человека;Для работы двуручной пилой необходимо два человека
- садовая. Имеет короткое полукруглое полотно. Предназначена для спиливания веток;
Ножовка для спиливания веток отличается полукруглым полотном
- лучковая. Такую пилу ещё называют ручным лобзиком. К стальной раме прикрепляется тонкое пильное полотно. Инструментом можно пользоваться в труднодоступных местах, обрезать сучки и распиливать фанеру;
Лучковая пила подходит для труднодоступных мест
- со спинкой. Жёсткая насадка на обухе уменьшает колебания. В сочетании с мелким зубом позволяет пилить нетолстые твёрдые заготовки: фанеру, ДСП с покрытием, профильные планки;
Жёсткая насадка на обухе уменьшает колебания
- с переставной ручкой. Можно пропиливать пазы и канавки;
Ручка поворачивается на 180 градусов
- с промежутками на режущей части. Зубья располагаются группами. Интервалы нужны для того, чтобы легче выводить опилки. Применяется для распила сырой древесины;
Промежутки между зубьями предназначены для вывода опилок
- выкружная. Имеет узкое полотно. Используется для выпиливания окружностей и закруглений;
Выкружная пила используется для выпиливания окружностей
- ручная цепная. Сделана из цепи с ручками на двух концах. Удобно отпиливать у основания твёрдые ответвления, которые высоко расположены. Нужно перекинуть один конец цепи и обхватить ветку. Применяется в походах и садовых работах.
Ручная цепная пила представляет собой цепь с ручками на концах
Имеет полотно длиной около 1 м и две рукоятки с обеих сторон. Ею можно распиливать крупные брёвна. Необходимо присутствие второго человека;
Интервалы нужны для того, чтобы легче выводить опилки. Применяется для распила сырой древесины;Рекомендации по выбору
Приходя в магазин, покупатель сталкивается с большим выбором ручных ножовок. Чтобы не ошибиться, нужно придерживаться некоторых правил:
- Сначала определите назначение инструмента. Для столярных работ важна точность, а для плотницких — скорость.
- Подберите длину полотна в зависимости от размеров заготовок, которые вы собираетесь разделывать.
- Как часто будете пилить? Если не каждый день, то лучше купите инструмент с калёным зубом. Тогда вам не придётся его затачивать и разводить зубья.
- Оцените качество полотна. Для этого сначала посмотрите, равномерно ли расположены зубья. Если да, то согните полотно на 30–45 градусов. Делайте это аккуратно, чтобы ножовка не треснула. Если не появились никакие деформации, то пила прошла предварительную проверку качества. Следующая будет проведена вами уже при использовании инструмента.
- На заключительном этапе обратите внимание на среднюю стоимость ножовок. Слишком дешёвые модели обычно некачественные. Но если вам нужна пила для редкого использования, то выбирайте из средней ценовой категории или чуть ниже.
Видео: как правильно подобрать ножовку
В каждом доме имеется ножовка.
Она необходима для строительства и ремонта. Несмотря на множество разновидностей ручных пил, требования при выборе инструмента не отличаются.
Оцените статью:
[Голосов: 2 Среднее: 4.5]
Руководство по различным типам ручных пил
Довольно часто возникает вопрос о том, как заточить ручную пилу. Пилы, которые интенсивно использовались или неправильно хранились в течение длительного периода времени, могут легко стать более тусклыми, чем изначально. Когда это происходит, это обычно становится довольно очевидным после нескольких рывков или толчков лезвия по режущему материалу.
При использовании тупой ручной пилы лезвие не будет легко врезаться в начале реза, линии трудно поддерживать аккуратными и точными, а продвижение по более толстым материалам может быть трудоемким. Напротив, лучшая ручная пила для резки будет хорошо отрегулирована и всегда будет иметь острые зубья.
Заточка ручной пилы не обязательно сложна, но важно выполнять эту задачу правильно и безопасно.
Для некоторых более дешевых ручных пил лезвия (или даже целые инструменты) могут быть более экономичными при полной замене, особенно если учесть время и другие материалы, необходимые для выполнения надлежащего ремонта. Также стоит отметить, что неправильная техника заточки может быть столь же вредной, как и пренебрежение инструментом:
- Если у дисковых пил один или два зуба становятся немного короче других (из-за интенсивного использования или неточной заточки), есть вероятность, что это не полностью испортит работу ручной пилы
- Если один или два зуба окажутся длиннее остальных, вы быстро начнете замечать неудобное перетаскивание и дрожание, когда увидите
- Для торцовочных пил «набор» зубьев (их чередующиеся углы по направлению к средней линии полотна и от нее) также может со временем нуждаться в регулировке.
С учетом всего сказанного, если вы купили хорошую ручную пилу, вполне возможно, что вы захотите оставить ее в своем наборе инструментов на долгое время. В этом случае в какой-то момент вам нужно будет заточить зубья. Хорошая техника заточки пилы может помочь вам добиться отличных результатов при использовании ручных пил в течение многих лет интенсивной эксплуатации.
Существует как простой, так и более сложный подход к заточке зубьев ручной пилы. Более сложный метод (особенно для торцовочных пил, как отмечалось выше) может включать в себя любой из нескольких дополнительных инструментов, таких как приспособление для установки зубьев пилы. Вот удобное описание более простой техники заточки дисковых пил.
Инструменты, которые вам понадобятся:- Тиски для удержания пильного диска
- Тиски или деревянные блоки для защиты инструмента
- Напильник фрезерный (плоский) и напильник конический (треугольный)
Оба этих файла обычно находятся в хороших наборах файлов.
Подойдет треугольный напильник любого размера, который хорошо помещается между зубьями пилы.
- Сначала установите лезвие в тисках как можно ниже, оставив сами зубья открытыми, так как это минимизирует колебание и изгибание при напильнике
- Затем с помощью плоского надфиля выровняйте зубья. Держите его на уровне вершин зубьев, перпендикулярно лезвию. Используйте легкое, равномерное давление из стороны в сторону по всей длине лезвия, создавая небольшую плоскую вершину на каждом зубе. Вы сможете увидеть эти новые сплющенные верхушки как яркие, блестящие области, если подержать их на свету
- После того, как вы это сделаете, вам нужно будет переключиться на файл конусной пилы. Поместите напильник в зазор между двумя зубьями, слегка наклонив его к кончику пилы, чтобы он упирался в острие затачиваемого зуба. Опять же, обязательно держите его ровно и перпендикулярно лезвию. Сделайте два-три легких боковых прохода в одном и том же направлении для каждого зуба по всей длине лезвия, сохраняя постоянное действие и количество движений каждый раз
- После того, как блестящая, сплющенная вершина каждого зуба будет уменьшена до мельчайших деталей одинакового размера, пила будет успешно заточена. Обязательно протестируйте нашу недавно заточенную ручную пилу и, если необходимо, вернитесь и внесите небольшие изменения, пока проблема не будет решена .
Обязательно протестируйте нашу недавно заточенную ручную пилу и, если необходимо, вернитесь и внесите небольшие изменения, пока проблема не будет решенаТипы ручных пил и их применение [с иллюстрациями]
Ручные пилы Что такое ручная пила?Типы ручных пил и их применение [с иллюстрациями] :- Ручные пилы относятся к инструментам, приводящимся в действие силой пользователя. Это один из тех инструментов, которые не питаются ни от электричества, ни от батареи, ни от газа. Эти пилы используются в самых разных отраслях, которые сопровождаются различными пилами, подходящими для широкого круга задач.
Основным преимуществом пил этого типа является то, что они легко переносятся, занимают очень мало места при хранении, а также являются более дешевыми по сравнению с электропилами. Выяснилось, что это те, которым обычно требуется больше времени для завершения работы по сравнению с эквивалентным питанием, поэтому они могут оказаться не подходящими для какой-либо более мелкой задачи.
Эти пилы используются для грубой резки древесины. Например, обнаружено, что обрезка веток или пиломатериалов предназначена для разрезания волокон древесины, которые, как считается, перпендикулярны волокнам. Это пилы с большими зубьями и относительно толстым лезвием, чтобы сделать его устойчивым к грубой древесине. Поперечные пилы используются одним или двумя людьми одновременно. Эти типы инструментов отлично подходят для резки досок на заднем дворе по размеру, а также могут пригодиться в походах.
2. Ножовка: (Типы ручных пил) Было обнаружено, что ножовка предназначена для выполнения разреза металла, что возможно благодаря ее тонкому лезвию. Инструмент хорошо работает для разрезания тонких материалов, таких как пластиковые или металлические трубы. Их также можно использовать в качестве универсальной пилы для резки дерева, что также может повредить лезвие. Эта пила имеет лезвие с мелкими зубьями, которое находится под действием натяжения поперек С-образной рамы, обычно в пределах 18 и 32 зубьев на дюйм.
Ножовочная пила называется ножовкой, лезвие которой фиксируется на месте под действием натяжения. Эти пилы отвечают за криволинейные пропилы в древесине. Это было причиной того, что он получил свое название, поскольку эти инструменты идеально использовались для создания колпачков вместо угловых соединений. Наблюдается, что лезвия этих пил узкие, в пределах 15-17 зубьев на дюйм лезвия.
4. Пила для замочной скважины: (Типы ручных пил)К ним относятся пилы, имеющие форму кинжала с лезвием, которое подходит к острию, которое находится на противоположном конце одна ручка. Это те, в которых ножовочные пилы считаются более острым концом пилы, что позволяет им протыкать различные материалы, такие как гипсокартон, а затем пилить насквозь. Их тонкое лезвие делает их идеальными для выполнения любых неудобных разрезов или проделывания небольших отверстий.
5. Луковая пила: ( Типы ручных пил ) Луковая пила относится к современному типу поперечной пилы, представляет собой ручной инструмент среднего размера и широко используется для резки бревен.
У лучковой пилы есть поперечные зубья, которые могут удалять опилки, когда их вталкивают внутрь или наружу. Лезвия такой пилы длинные и узкие, что делает их пригодными для резки толстых отрезков древесины.
Эти пилы предназначены для выполнения сложных работ по дереву. Название лада произошло от французского слова freter, что на английском языке означает решетка, поскольку эта пила предназначена только для работы с решеткой. Его лезвия имеют около 32 зубьев на дюйм, что делает их очень точными инструментами, дающими точные результаты. Именно по этой причине он делает их хрупкими.
7. Обрезная пила: (Типы ручных пил) Подрезные пилы можно определить как пилы, которые обычно известны благодаря специально разработанным пилам, которые можно использовать в саду в качестве быстрого и простого средства обрезки деревьев и крупных кустарников. Эти типы пил имеют одну изогнутую ручку, которая прикреплена к изогнутому лезвию, и к ней легко получить доступ, что еще труднее добраться до ветвей, спрятанных среди густо растущих деревьев.
Обрезные пилы известны тем, что имеют гораздо больше зубьев на дюйм по сравнению с пилами аналогичного размера, что делает их отличным инструментом для небольших работ по обрезке, когда бензопила оказывается ненужной.
Японской пилой называется пила, состоящая из прочного и узкого лезвия, прикрепленного к рукоятке на одном конце. Эти пилы предназначены для резки при тянущем движении, в отличие от большинства других пил, которые могут резать при толкающем движении. Основным преимуществом этой пилы является более чистый и узкий срез. Говорят, что эти пилы обеспечивают больший контроль, но в конечном итоге предназначены для небольших и более точных работ.
9. Продольная пила: ( Типы ручных пил ) Продольная пила считается одним из наиболее распространенных типов пил, которыми может управлять любой, кто работает с деревом. Пила для продольной резки предназначена для резки древесины параллельно волокнам.
Обнаружено, что у него несколько зубьев на дюйм, что по сравнению с большинством других ручных пил, хотя каждый зуб действительно очень острый, так что древесная стружка может легко работать, почти как набор стамесок, которые работают вместе. все вместе.
Эти пилы также называются пилами типа «ласточкин хвост», так как они идеально подходят для изготовления соединений типа «ласточкин хвост», поскольку они требуют точности и аккуратности. Эти пилы имеют мелкие зубья и узкие лезвия, что помогает сделать их подходящими для выполнения точных разрезов. Обратные пилы имеют преимущества за счет жесткого куска металла, такого как латунь или сталь, который прикрепляется к противоположной стороне режущей кромки.
11. Походная пила: (Типы ручных пил) Есть такие пилы, которые имеют множество типов походных пил, которые предлагают различные функции наряду с разным дизайном. Складная походная пила соответствует всем этим критериям, являясь идеальным инструментом, который можно положить в карман одежды или сумку.
Эти пилы, как считается, довольно компактны и полезны для резки дров, обрезки веток или выполнения ряда других работ, которые могут возникнуть в дикой местности.
Эти пилы предназначены для резки шпона твердых пород, ламината и пластика. Это пилы, которые представляют собой обоюдоострую пилу с небольшим изогнутым лезвием, длина которого обычно составляет всего 3 или 4 дюйма. Они разработаны в размерах, что делает их полезными для работы на небольших участках, которые могут обеспечить быстрые и гладкие результаты.
13. Стеновая пила: (Типы ручных пил) Эти пилы также называются пилами для гипсокартона, которые очень похожи на пилы для замочной скважины. Единственная разница в том, что пилы для стеновых панелей имеют более короткое и широкое полотно. Их лезвия также часто обоюдоострые, с острыми зубьями, которые проходят как по верхней, так и по нижней стороне лезвия. У этих пил, как правило, меньше зубьев на дюйм, чем у пилы с замочной скважиной, и поэтому они идеально подходят для черновой резки.
