Системы охранной сигнализации виды и принцип действия
Любая система охранной сигнализации, служит прекрасной защитой от незаконного проникновения злоумышленников в помещение, будь то офис фирмы, склад или частная собственность.
На сегодняшний день системы охранной сигнализации в силах обеспечить максимальную защиту каждому объекту. Только со временем, как и любая другая техника, охранные сигнализации устаревают и поэтому, очень важно следить за новинками, чтобы подбирать наиболее приемлемую модель для осуществления охраны ваших помещений. Разработчики охранных систем имеют большой ассортимент на качественный и современный товар. Каждая система обладает различными характеристиками и имеет свои преимущества, которые отличают её от другой. Лучшим решением будет консультация со специалистом, который подберёт систему охраны индивидуально.
Но рассмотрим, какие виды охранных систем существуют. В первую очередь они делятся на два типа – автономная и «пультовая». Автономная охранная сигнализация, срабатывая, активизирует сигналы оповещения, которые включают в себя вспышки или звуковые сигналы (сирену). Второй тип сигнализации имеет подключение к пульту централизованного наблюдения и, когда система срабатывает на пульт охранного предприятия, поступает соответствующий сигнал. Осуществляют охрану помещений специализированные датчики-извещатели. Наиболее востребованными оказались датчики нескольких видов: объёмные, вибрационные, магнитоконтактные, датчики с направленной диаграммой обнаружения, акустические и ёмкостные датчики.
Объёмные датчики способствуют защите внутри помещений. Они могут отследить любое движение, в помещениях. Некоторые из них обладали тем недостатком, что реагировали на животных, но в настоящее время датчики были усовершенствованы и появились модели, которые на домашних животных не реагируют. Стали очень популярны в использовании для охранных систем квартир, коттеджей и загородных домов. Вибрационные датчики реагируют на удары в стены охраняемого объекта и предупреждают о подобных действиях, таким образом, страхуя помещение от проломов.
Магнитоконтактные датчики осуществляют контроль за открытием окон и дверей. Они очень распространены и многим знакомы. Их конструкция состоит из двух частей, одна из которых крепится на раму или дверную коробку, а другая на окно или дверь. Датчики с направленной диаграммой обнаружения представляют собой инфракрасный датчик, в котором установлена линза определённого типа. Принцип работы таких датчиков состоит в том, что они контролируют тепловое излучение. Данные датчики подразделяются ещё на три типа – «коридор», «штора» и «завеса». Их преимущества состоят в высокой эффективности и простоте установки.
Акустическими датчиками оснащаются оконные проёмы. В них встроен микрофон, который чутко реагирует на разбиваемое стекло. В настоящее время и эти датчики претерпели ряд изменений и теперь оборудованы микропроцессором, который содержит в своей памяти различные звуки, похожие на звук разбиваемого стекла и благодаря этому способен идентифицировать внешние звуки, за счёт чего снижается вероятность ложного срабатывания охранной системы.
Ёмкостные датчики представляют собой один или два металлических электрода, которые изолируются и закрепляются вдоль периметра на ограде. Решётка ограды соединяется в общий контур, а к нему подключается электронный блок. Когда к электродам кто-то приближается, ёмкость системы тут же меняется и на главную панель охранной сигнализации поступает сигнал тревоги. Это универсальные датчики, которые не чувствительны к линии ограды или неровностям рельефа и кроме охраны периметра их используют для контроля за особо ценным имуществом (например, устанавливают на хранилища и сейфы). Но, тем не менее, они имеют свой недостаток. Ёмкостные датчики имеют довольно большие размеры и сложно настраиваются.
Поскольку современная охранная сигнализационная система представляет собой целый комплекс датчиков, к ним также подсоединяется и специальное дополнительное оборудование, которое делает систему более совершенной. Например, сейчас охранная система оснащается и такими сервисными датчиками, которые сообщают о протечке воды или утечке бытового газа. Специальный модуль формата GSM, позволяет пересылать заранее записанные SMS сообщения по заданной системой номерам. Существует и блок голосового телефонного дозванивателя, который при срабатывании сигнализации передаёт голосовое сообщение по телефонной линии к записанным заранее номерам.
Все вышеупомянутые датчики объединяет то, что они подключаются к общей контрольной панели, которая служит «мозгом» всей охранной системы. С помощью панели производится постановка и снятие с охраны. Ранее датчики подключались при помощи проводов, но поскольку в сигнализационной системе очень важно бесперебойное питание каждого участка, в последнее время всё чащи стали использоваться беспроводные датчики, которые подключаются к общей панели, посредством установки радиоканала.
promplace.ru
Виды и типы охранной сигнализации – классификация систем
В современных условиях, всё больше владельцев городских квартир устанавливают у себя систему охранно-пожарной сигнализации, а владельцы загородной недвижимости считают наличие такой системы, непременным условием нормального проживания. Виды охранной сигнализации могут отличаться лишь незначительно, поскольку работа таких систем организована по одному принципу. Основой охранной системы является прибор, к которому, с помощью специальных линий (шлейфов) подключаются различные типы датчиков. Каждый тип датчика реагирует на конкретное событие. Это может быть разбитие оконного стекла или появление дыма в комнате.
Проводные и беспроводные системы охраны
Все охранные и пожарные системы организованы по общему принципу. Датчики срабатывают по конкретному событию, это вызывает переход контрольного прибора из дежурного режима в тревожный режим. Тревожный режим, в свою очередь, сопровождается определённым действием. Это может быть включение сирены или передача сигнала о несанкционированном проникновении на охраняемую территорию в охранную структуру. Прибор можно запрограммировать на выполнение действий по заданному алгоритму.
Датчики
Виды систем охранной сигнализации подразумевают обязательное использование разных типов датчиков. Самые простые по конструкции датчики – это магнито-контактные устройства, состоящие из постоянного магнита и герметизированного контакта. Такими датчиками блокируются все двери и окна. Датчик устанавливается таким образом, чтобы при закрытой двери магнитное поле удерживало контакт в замкнутом состоянии. При открывании двери или окна магнит отходит от контакта и цепь размыкается.
В отдельных случаях допускается охранная сигнализация, выполненная только на контактных датчиках, но надёжность такой системы будет, конечно, очень низкой. Так же не рекомендуется использовать только инфракрасные пассивные датчики, не применяя блокировку входных дверей и окон.
Для блокировки внутреннего объёма помещения используются датчики, реагирующие на тепловое (инфракрасное) излучение физического объекта. Такие датчики имеют определённую длину зоны обнаружения, а так же угол захвата. Любое перемещение физического объекта в зоне чувствительности датчика, будет немедленно зафиксировано. По аналогичному принципу работают радиоволновые датчики, только они фиксируют движение объекта методом СВЧ локации. В охранную сигнализацию могут быть включены так же датчики, реагирующие на звук разбиваемого стекла, датчики, улавливающие попытки пролома стен или подкопа, но они используются гораздо реже. Все видыохранно-пожарной сигнализации включают в себя специальные датчики, реагирующие на превышение определённого температурного порога – тепловые датчики и датчики, реагирующие на задымление помещения.
Провода

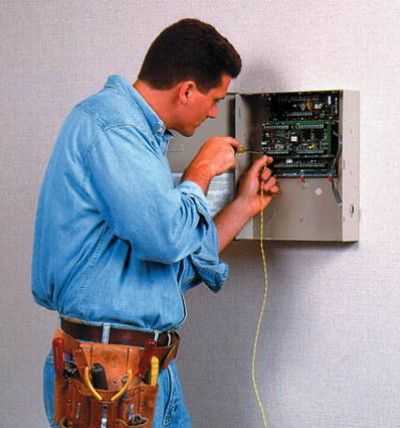

Монтаж систем охранно-пожарной сигнализации выполняется с помощью специального провода, обеспечивающего высокую надёжность проводных линий. Беспроводные охранные системы, в настоящее время, набирают всё большую популярность. Это связано с тем, что стоимость таких устройств доступна любому, а для установки не требуется привлечения специалистов и подключить и наладить такую сигнализацию можно самостоятельно.
Каждый датчик, входящий в беспроводную систему оборудован крохотным передатчиком на частоту примерно 400 МГц с дальностью связи с базовым блоком до 50 метров. Для питания может использоваться компактная батарейка или аккумулятор.
Конечно, это относится только к бытовым системам. Профессиональный тип охранной сигнализации, включающей в себя сотни датчиков, организуется по более сложному принципу.В таких системах может использоваться пульт контроля и управления С2000М рассчитанный на 2048 зон, а сама охранно-пожарная сигнализация организована по адресно-аналоговому принципу.
Современная универсальная сигнализация, организованная с использованием различных типов датчиков и с подключенными средствами оповещения вполне надёжна и рассчитана на непрерывный и продолжительный режим работы. Беспроводную сигнализацию можно без проблем установить самостоятельно, но не следует отказываться от консультации со специалистом. Это поможет избежать возможных ошибок при самостоятельной установке и настройке.
videokontroldoma.ru
Как работает охранная сигнализация: основные датчики
Просмотров: 1 032
Во все времена были мошенники и злодеи, которые старались разными способами завладеть материальными ценностями, деньгами и богатством других людей.
Чтобы обезопасить себя от такого рода злоумышленников каждый старался придумать какие-либо способы или механизмы, чтобы исключить ограбление.
На сегодняшний день эффективным средством борьбы с квартирными ворами является охранная сигнализация. Она может устанавливаться на разных объектах, будь то квартира, дача, офис или склад.
Широкое изобилие различных модификаций позволит подобрать наиболее оптимальный вариант охранной системы под конкретный объект, чтобы уровень его безопасности был как можно выше.
Зачем необходима охранная сигнализация?
Многие потребители, которые, на счастье, не сталкивались с грабителями и теми проблемами, которые возникают после ограбления дома, задаются вопросами: Что такое охранная сигнализация, для чего нужна, зачем ее устанавливать и как это поможет?

Защита помещения от грабителей, при помощи охранной сигнализации
Современная охранная сигнализация представляет собой своего рода электронный помощник, который позволяет предупредить ограбление и препятствует совершению кражи. Если на объекте установлена охранная система, то при попытке вора пробраться на объект произойдет нарушение охранного периметра.
Вследствие этого, в зависимости от типа сигнализации, будут выполнены следующие действия:
- передан сигнал тревоги на центральный пульт охранной компании;
- отослано предупреждение владельцу объекта о попытке проникновения;
- включится звуковая сирена и иные звуковые и визуальные средства привлечения внимания;
- активируются различные блокирующие системы, препятствующие несанкционированному проникновению на объект.
Наличие на объекте охранной сигнализации позволит решить следующие задачи:
- своевременно вызвать охранников;
- предупредить владельца об опасности;
- привлечь внимание к объекту людей;
- воздействовать на грабителя на психологическом уровне, вызывая у него панику и страх;
- включать вспомогательные системы, препятствующие проникновению на объект.
Таким образом, охранные устройства являются важным аспектом системы безопасности любого объекта.

Передача сигнала о срабатывании сигнализации на центральный пульт
Их наличие позволит уберечь как материальные ценности, так и гарантировать защищенность людей от непрошенных гостей.
Устройство охранной сигнализации

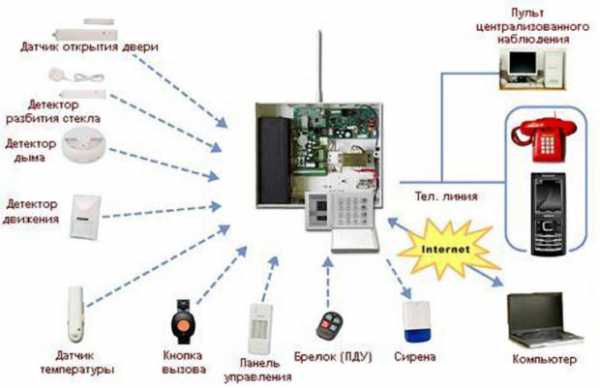

Современные охранные сигнализации представляют собой модульные многофункциональные системы, которые включают в свой состав различные устройства.
К основным из них относятся:
- охранные датчики;
- приемно-контрольный модуль;
- исполнительные устройства.
Охранные датчики или извещатели представляют собой специальные устройства, которые используются для контроля определенных параметров. Например, это могут быть сенсоры, контролирующие движение на объекте, открывание окон или дверей, разбиение стекол, появление вибраций и пр.
Устройство охранной сигнализации предусматривает возможность использования пассивных и активных датчиков.

Датчик охранной сигнализации
Первые из них постоянно пребывают в режиме ожидания, пока контролируемый их параметр не выйдет за установленный граничный предел.
Активные устройства осуществляют непрерывное наблюдение за объектом, используя для этого УЗ, ИК или радиоволны.
Если на объекте случиться одно из событий, на которое может реагировать датчик, то произойдет его срабатывание, вследствие чего будет направлен сигнал на центральную панель сигнализации.
Приемно-контрольный модуль представляет собой электронный блок, который осуществляет непрерывное слежение за всеми охранными датчиками и обрабатывает сигналы, которые от них подаются. При получении сигнала от датчика происходит его обработка в соответствии с запрограммированным алгоритмом, записанным в энергонезависимой памяти прибора.
Если параметры сигнала соответствуют определенному уровню опасности, то приемно-контрольный блок сгенерирует сигнал, который будет передан на исполнительные системы и механизмы. Связь между датчиками и центральным модулем может осуществляться либо через обычную проводную магистраль, либо посредством радиоканала.

Центральный модуль охранной сигнализации
Исполнительные устройства приводятся в действие через приемно-контрольный пульт. В качестве таких устройств используются звуковые сирены, световые излучатели, механизмы блокировки и прочее.
Кроме перечисленных локальных исполнительных устройств сигнал тревоги может передаваться на мобильное устройство владельца или на пульт охранной службы. Для этого может использоваться GSM-связь, интернет или обычная телефонная линия.
Принцип работы сигнализации
Принцип работы сигнализации заключается в том, что она фиксирует на объекте одно из событий (движение, открытие окна/двери, разбиение стекла) и предупреждает об этом различными способами, параллельно привлекая к объекту большое количество людей.
Выявить нарушение охранного периметра помогут описанные выше датчики. При их срабатывании соответствующий сигнал поступает по шлейфу или радиоканалу к центральному блоку, контролирующему все устройства управления и сигнализации.

Реагирование датчика на проникновение
После этого, сигнализация переходит в активную фазу, которая предусматривает активацию подключенных к центральному блоку исполнительных систем.
В таком состоянии она будет находиться до тех пор, пока ее не снимут с охраны. Это можно осуществить с центрального пульта охранной службы, с приемно-контрольного блока или с помощью специальных брелоков, входящих в комплект сигнализации.
Принцип сигнализации и схемы подключения позволят легко расширить ее базовые возможности.
Для этой цели используются специальные расширители выходов, благодаря которым можно к сигнализации подключать дополнительные устройства и системы, а также активировать различные электронные механизмы.

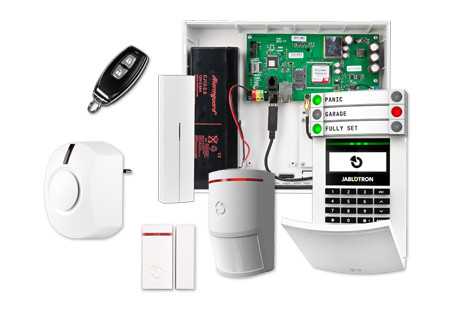

Стандартный комплект охранной сигнализации
Устройство сигнализации предусматривает наличие в составе такого рода охранных систем следующих элементов:
- магнито-контактные датчики открытия;
- объемные датчики движения;
- сенсоры разбиения стекла;
- приемно-контрольный электронный блок;
- исполнительные устройства в виде сирен и светоизлучающих устройств;
- источник бесперебойного питания;
- резервная аккумуляторная батарея;
- пульт или клавиатура управления и настройки;
- брелоки дистанционного управления сигнализацией.
Базовый комплект охранной сигнализации может расширяться посредством добавления дополнительного количества датчиков.
Это могут быть как обычные охранные датчики, так и функциональные сенсоры, контролирующие температуру, утечку воды, газа, отсутствие электричества и пр.
Также могут подключаться и различные вспомогательные исполнительные системы, которые позволят увеличить уровень безопасности на объекте.
Еще одним из вариантов расширения базовых возможностей сигнализации является установка в состав охранной системы пожарных извещателей.

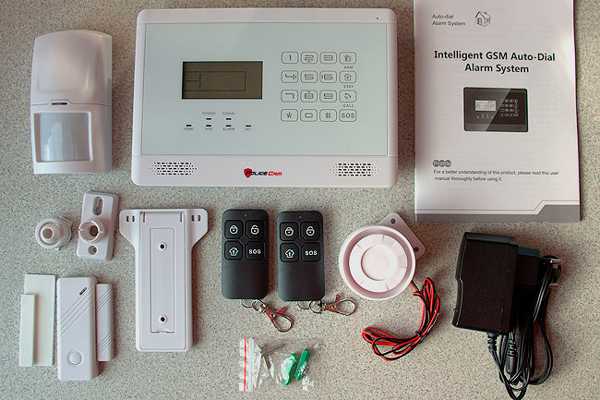

Стандартный комплект охранной сигнализации
В таком случае сигнализация будет следить и за периметром и за появлением возгорания. Наличие датчиков задымленности, температуры и открытого огня позволят на ранней стадии выявить возможное возгорание.
Заключение
Выше перечислены функции и возможности охранной сигнализации, из которых можно сделать выводы, что современная охранная система – это эффективный инструмент для поддержки высокого уровня безопасности на объекте.
Естественно, каждый вправе самостоятельно решать, нужна ли сигнализация в его квартире, доме или офисе. Но важно помнить, что ее стоимость несопоставимо мала по сравнению с тем, что она позволяет сохранить гораздо более дорогие ценности и материальные активы, а в некоторых случаях даже и человеческую жизнь.
Видео: Охранная сигнализация квартиры
bezopasnostin.ru
5 советов по выбору охранной сигнализации для дома и квартиры: виды, устройство
- №1. Структура и принцип действия охранной сигнализации
- №2. Проводная и беспроводная охранная сигнализация для дома
- №3. Принцип организации охранной сигнализации
- №4. GSM сигнализация для дома
- №5. Крупные производители оборудования для охранной сигнализации
Даже при наличии мощной двери и надежных замков невозможно быть полностью уверенным в безопасности собственного жилища. Чтобы повысить уровень защищенности себя и своего имущества до максимума, необходима охранная сигнализация для дома или квартиры. Все современные системы работают по схожему принципу, но отличаются способом передачи информации, количеством и типом датчиков и некоторыми другими особенностями. Дабы понять, что лучше в каждом конкретном случае, необходимо разобраться, какие виды охранной сигнализации существуют, и как они работают.
№1. Структура и принцип действия охранной сигнализации
Домашние охранные сигнализации отличаются по способу передачи информации и адресату, который эту информацию получает. В остальном их принцип действия похож и строится на взаимодействии основных элементов системы:
- комплект датчиков и сенсоров различного принципа действия;
- приемно-контрольный прибор;
- исполнительные системы, куда относятся звуковые и световые средства оповещения, а также оборудование, передающие сигналы на пульт охраны или телефон владельца квартиры;
- клавиатуры и прочие устройства управления – интерфейс охранной системы. Оснащаются кнопками, дисплеем, идентификатором по отпечатку пальца, голосу и т.д.;
- блок питания;
- соединительные провода, которые могут отсутствовать при использовании беспроводной сигнализации.
Датчики, расположенные в разных частях квартиры, реагируют на несанкционированное проникновение и посылают сигнал на приемно-контрольный прибор. Он их принимает, обрабатывает и передает сформированный сигнал на устройства оповещения и передачи сигнала. Информация внутри системы может передаваться по проводам или радиоканалам, а в охранное предприятие и владельцу квартиры она поступает с помощью сетей мобильной связи, по радиоканалу, городским телефонным сетям или через интернет.
Важнейшая роль в системе охранной сигнализации приходится на датчики – они принимают удар первыми и обязаны заметить любое незаконное движение в квартире. Датчики делятся на два таких вида:
- охранные. Это основные сенсоры, которые необходимы для фиксации проникновения в дом непрошенных гостей;
- датчики-извещатели. Присутствуют, как правило, в GSM сигнализациях и могут предупреждать владельца о протечках воды, утечках газа, сообщать о пожаре, наличии дыма и угарного газа, отсутствии электроэнергии т.д.

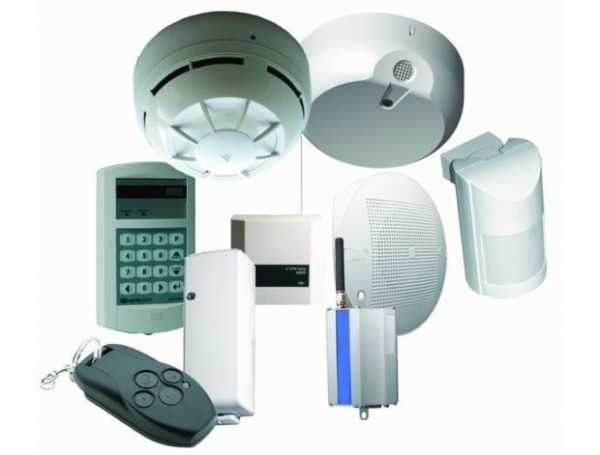

Охранные датчики, которые являются основой сигнализации, могут быть разных видов:
- магнитно-контактные датчики располагаются вблизи окон и дверей и реагируют на их открывание;
- пассивные инфракрасные детекторы относятся к самым популярным датчикам. Они работают по принципу обнаружения резкой смены температуры окружающей среды. Если злоумышленник прошел в поле действия датчика, последний фиксирует резкое повышение температуры в определенной точке и такое же резкое ее снижение. Подобные колебания становятся причиной срабатывания извещателя. Детекторы этого типа размещают на потолке или стене, угол действия у них может быть разный: есть датчики на 360 градусов, а есть точечные;
- ультразвуковые датчики работают по принципу излучения ультразвуковых волн частотой 15-75 кГц. Они испускаются из источника, отражаются от твердой поверхности стены и возвращаются обратно. Если в охраняемой области никого нет, то волна будет возвращаться с той же частотой. Тело человека способно поглотить часть энергии, изменив частоту волн, работа построена на принципе Доплера. Когда датчик обнаруживает, что сигнал вернулся не таким, как надо, он передает информацию о тревоге. Обмануть такие датчики несложно, поэтому их считают устаревшими;
- микроволновые датчики позволяют обнаружить присутствие непрошеного гостя с помощью прохождения микроволн с передатчика на приемник. Они могут быть в одном корпусе, если речь идет о квартире или доме, или в разных корпусах, когда охраняется территория перед домом. Чтобы снизить количество ложных тревог такие датчики часто работают в тандеме с пассивными инфракрасными;
- фотоэлектрические датчики позволяют распознать движение вора с помощью лучей видимого или инфракрасного света, которые испускаются устройствами на стене. Если злоумышленник прошел сквозь луч, сработает сигнализация. Обойти такие датчики несложно, поэтому рекомендуют устанавливать их хаотично, в шахматном порядке, чтобы получился лучевой забор;
- сейсмические датчики используются для обнаружения разбития стекла. Крепят их, как правило, на стекло или к оконной раме. Когда стекло разбивается, испускаются ударные частоты 3-5 кГц, которые и фиксируются датчиком.
Устанавливая в квартире несколько типов датчиков, повышается уверенность в том, что ни один шаг злоумышленника не останется незамеченным. При открытии дверей или окна, нарушении целостности стекла или стены, движению по квартире на контрольный пункт будет поступать соответствующий сигнал. Обычно датчики и приемно-контрольные приборы изготавливают по принципу полной взаимозаменяемости, а это значит, что в случае необходимости систему охранной сигнализации можно будет расширить. Тип и количество датчиков подбирается в зависимости от конфигурации и размера квартиры. Большое количество сенсоров – не всегда хорошо, так как они могут дублировать друг друга. Вот почему для грамотной организации охранной системы дома лучше обращаться к специалистам.
Можно настроить сигнализацию так, чтобы помимо оповещения владельца и/или охранной фирмы, срабатывания сирен и аварийного освещения, блокировалась входная дверь или активировался дымовой генератор.
Передача сигнала от датчиков к приемно-контрольному прибору и устройствам оповещения ведется беспроводным способом по радиоканалам или по проводным магистралям.
№2. Проводная и беспроводная охранная сигнализация для дома
Обе системы сегодня используются одинаково успешно, но все же беспроводные уверенно отвоевывают пальму первенства.
Проводные системы обладают такими достоинствами:
- более низкая цена обустройства;
- высокое качество сигнала;
- высокая надежность при условии правильного монтажа.
Главный минус такой системы – длительный и трудоемкий монтаж, наличие большого количество кабелей, которые могут существенно подпортить интерьер, поэтому проводную сигнализацию рекомендуют обустраивать еще на этапе ремонта. Более того, провода необходимо монтировать как можно более незаметно, иначе есть большой риск, что злоумышленник нарушит их целостность и выведет из строя всю сигнализацию.
Беспроводная система сигнализации находит применение все чаще ввиду таких преимуществ:
- быстрый монтаж;
- отсутствие проводов;
- возможность когда угодно переместить датчики или расширить систему новыми сенсорами.
Среди минусов называют более высокую стоимость и риск того, что радиосигнал могут заглушить, поэтому лучше расширить систему элементами, которые бы препятствовали глушению радиосигнала. Беспроводная сигнализация не всегда работает стабильно, а расстояние между охранными датчиками и приемно-контрольным прибором не должно быть слишком большим.
К недостаткам беспроводных систем также относят отсутствие постоянного контроля канала связи. Так как не всегда возможно отследить актуальное состояние и работоспособность датчика, нельзя быть полностью уверенным, что в опасной ситуации уведомление будет отправлено. С другой стороны, нельзя сказать, что беспроводные сигнализации откровенно ненадежны – просто они могут дать сбой в условиях сильных электромагнитных помех.
Также необходимо быть готовым, что беспроводные системы требуют замены батареек. На элементах питания лучше не экономить, а большинство извещателей имеют опцию оповещения о низком уровне заряда.
№3. Принцип организации охранной сигнализации
В зависимости от того, кто и каким образом получает информацию о проникновении в квартиру, сигнализации можно поделить на:
- автономные;
- пультовые.
Автономная система – самый простой вариант исполнения сигнализации. При срабатывании датчиков включается звуковой (около 120 дБ) или световой сигнал, психологически воздействующий на вора и привлекающий внимание соседей, может отправляться сообщение владельцу. Сигнал в охранную службу не поступает, владелец квартиры берет всю ответственность на себя. Среди преимуществ таких систем дешевизна и простота обустройства. Автономная сигнализация отлично подходит для многоквартирных домов, но не очень эффективна для частного дома, особенно, если он стоит в глухом районе, кроме того, у нее высокий процент ложных срабатываний.
Пультовая сигнализация предусматривает передачу информации о взломе на пульт в государственную или частную охранную структуру, но при этом не отменяет возможности использовать звуковые сигналы. Получив сигнал об ограблении, сотрудники охранного ведомства должны в считанные минуты прибыть на место. Подобная система позволяет говорить о наиболее эффективной на сегодняшний день защите, но при этом обходится недешево, ведь придется платить не только за монтаж и подключение, но и регулярно вносить абонентскую плату в охранное предприятие.
Многие от недоверия боятся, что во время их отсутствия дома сотрудники охранной компании смогут проникать в квартиру. Опасаться этого не стоит по ряду причин: во-первых, код разблокировки известен только членам семьи, во-вторых, все ситуации разблокировки записываются в протокол на пульте. Кстати, пультовая сигнализация реагирует и в том случае, когда кто-то перерезал телефонный кабель, если система использует этот канал связи для передачи информации.
Фактически любую систему можно превратить GSM сигнализацию путем дооснащения соответствующим модулем, оставляя на месте все существующие элементы. В этом контексте выгоднее всего выбирать приемно-контрольный прибор с уже имеющимся сотовым передатчиком.

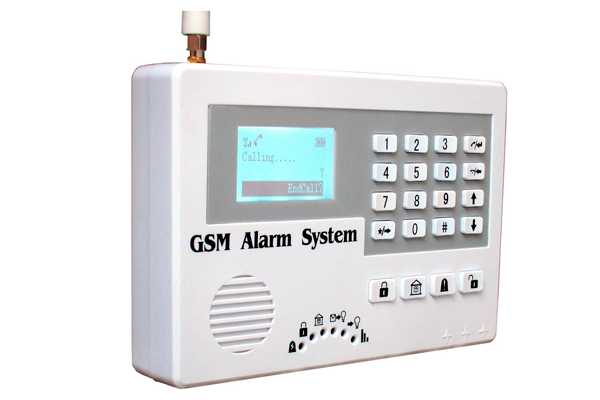

№4. GSM сигнализация для дома
Охранная сигнализация, передающая информацию владельцам и охранной фирме по сотовым сетям, — один из самых современных и оптимальных вариантов организации защиты собственного жилища. Отдельный или встроенный в блок управления GSM-модуль оснащается SIM-картой одного из операторов, с помощью которой передается информация. Рекомендуется использовать две SIM-карты разных операторов для обеспечения максимальной надежности и стабильности работы системы.
В случае проникновения в квартиру информация о случившемся передается владельцу, охранной структуре и прочим доверенным лицам, причем данные могут транслироваться в виде SMS, MMS с фото или звонка. Вместе с отправкой информации могут включаться сирены и мигающие огни.
В состав охранной сигнализации подобного рода может входить тревожная кнопка. Это своего рода датчик, но срабатывает он, если на него нажимает человек. Если вы находитесь в квартире и почувствовали неладное, достаточно просто нажать на кнопку, чтобы приехали сотрудники службы охраны (когда используется пультовая сигнализация).
GSM сигнализации часто расширяются при помощи видеокамер и микрофонов для визуализации происходящего. Порой в их состав входят датчики утечки газа и протечек воды, но это уже не охранная сигнализация в чистом виде. Возможности сигнализации за счет использования сотовой связи значительно расширяются, но при этом растет стоимость системы, зависимость от качества услуг сотового оператора, а при желании максимально повысить качество работы системы придется прибегать к услугам диспетчера.
Если в квартире используется система «умный дом», то охранную сигнализацию можно выстроить на ее основе. Повысить уровень безопасности можно путем подключения к сигнализации телевизора или музыкального центра, которые будут периодически включаться и имитировать присутствие людей в квартире.
№5. Крупные производители оборудования для охранной сигнализации
Трудно поспорить с тем, что надежность функционирования домашней сигнализации зависит от качества исполнения каждого отдельного элемента и взаимодействия между ними. Предложений на рынке подобного оборудования масса, есть как зарубежные, так и отечественные системы, причем установить можно стандартный набор или же создать охранную систему на собственное усмотрение, оснастив ее необходимым количеством датчиков определенного типа.
Ориентироваться при покупке лучше на продукцию крупных компаний, среди которых можно выделить следующие:
- Jablotron – крупная международная компания, выросшая из небольшого чешского предприятия, открытого в 1990 году. Специализируется на производстве охранной сигнализации и системы «умный дом». Устройства компании используются в 73 странах, производство сертифицировано по стандартам ISO 9000, ISO 13000 и ISO Компания предлагает массу решений для охраны квартиры, дома и дачи, а принцип заключается в создании сложных охранных систем, которые бы при этом легко управлялись;
- Visonic Ltd. – мировой лидер по производству охранных систем, работает с 1973 года, когда открылся первый офис в Тель-Авиве. Продукция компании зарекомендовала себя высокой надежностью, стабильностью работы и инновационными решениями. Для охраны квартиры разработано несколько систем, которые могут комплектоваться различными датчиками;
- Ajax – компания, которая занимается производством охранных систем с 2011 года, но уже успела достичь в этом направлении серьезных успехов. Производитель постоянно модернизирует свое оборудование;
- Optex – японская компания, которая существует около 30 лет и начала свой путь с инноваций. Сегодня ассортимент насчитывает множество компонентов для обеспечения безопасности внутри квартир и на территории различных объектов;
- SATEL – польская компания, которая выпускает отлично сбалансированное по надежности и цене оборудование;
- Sapsan – крупнейший отечественный производитель беспроводных охранных GSM сигнализаций. Среди преимуществ стоимость оборудования и его ориентация на использование в наших условиях;
- Кситал – еще один достойный отечественный производитель, который специализируется на производстве беспроводных GSM сигнализаций.
Монтаж оборудования лучше поручить профессионалам, но если есть минимальные знания, то несложную автономную охранную систему можно установить самостоятельно. При выборе охранной фирмы, которая будет получать оповещения от сигнализации, обращайте внимание на отзывы пользователей, опыт компании и количество групп быстрого реагирования.
remstroiblog.ru
Виды охранной сигнализации
В наш сложный век хочется обезопасить себя, своих близких и имеющиеся материальные ценности. Наиболее доступным и эффективным методом является установка охранной сигнализации, которая в основном состоит из панели контроля, многочисленных датчиков, видеокамер и управляющих устройств. Экономичные модели снабжаются датчиками без видеокамер. Извещатели могут быть различного типа: реагирующие на тепло, звуки, движение объекта, соприкосновение с водой, задымление и т.д. Это позволит вовремя среагировать на постороннее проникновение или несчастный случай.
Установка сигнализации в помещениях
Установка сигнализации производится таким образом, что в случае срабатывания датчика или обнаружения посторонних на территории объекта, информация может поступать владельцу жилья или руководителю организации различными способами: смс сообщением, телефонным звонком, на электронную почту и т.д. Наиболее действенным методом является оповещение смс сообщением, в этом случае можно быстрее всего среагировать, если конечно абонент будет находиться в зоне действия сети. Можно установить автономную систему, которая не извещает владельца, а автоматически запускает шумовые устройства: сирены, рев, яркие вспышки и т.д. для отпугивания мошенников и злоумышленников.
Также охранная сигнализация может быть проводной и беспроводной. Второй тип более востребован, несмотря на высокую стоимость монтажа. В этом случае отсутствует необходимость прокладки кабелей, особенно если только что был проведен ремонт в помещении. Беспроводная охранная или охранно-пожарная сигнализация Может быть установлена в любое время, даже после капитального ремонта, все составляющие системы взаимосвязаны посредством специальных радиоволн.
Виды датчиков сигнализации
- Датчик движения реагирует на перемещающийся объект, это может быть человек или какое-либо животное. Так как работает на основе теплового излучения, то его можно беспрепятственно пройти при использовании отражающей заслонки или щита, не пропускающего тепловую энергию.
- Магнитный датчик используется для наблюдения за окнами и дверями. Срабатывает в случае открытия створок окна или дверного полотна. Если разбить окно и не прибегать к распахиванию рамы, то такие датчики не срабатывают.
- Датчик радиоволн легко фиксируют любой двигающийся объект или предмет. Недостатком может быть частое ложное срабатывание при незначительном движении труб системы отопления или подобных объектов.
- Датчик оконный срабатывает и подает тревожную информацию в случае нарушения целостности стекла или стеклопакета.
- Емкостный датчик, прежде всего устанавливается на отдельные предметы, требующие тщательной охраны, например, картина или сейф. Следят за изменением емкости поля.
- Лучевые датчики обнаруживают людей, вторгшихся на территорию в том случае, если они попали в область между двумя датчиками. Используются для охраны больших открытых территорий.

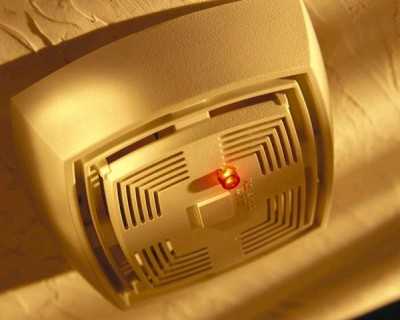

- Датчики задымления или высоких температур устанавливаются в составе пожарной или охранно-пожарной сигнализации и срабатывают при появлении сильного задымления. Пожарная сигнализация применяется для предотвращения сильного пожара: при появлении возгорания тревожный сигнал поступает на пульт пожарной охраны или владельца помещения, также возможно автоматическое включение специальных систем для пожаротушения.
Установка сигнализации возможна в любых жилых и общественных зданиях по пожеланию владельца или руководителя. Это проверенная и действенная мера, позволяющая обезопасить имущество и сохранить здоровье, потому как не придется нервничать каждый раз, покидая квартиру.
Вышеперечисленные меры потребуют вложения немалых финансовых средств, но это позволит сэкономить намного больше. Так как без охранной сигнализации можете потерять во много раз больше.
www.stroy.ru
Приемно контрольные приборы охранной сигнализации, виды, выбор и монтаж
ВИДЫ — МОНТАЖ И УСТАНОВКА — ВЫБОР
Приборы и датчики являются основными компонентами аппаратуры систем охранной сигнализации. В данном материале речь пойдет о приемно-контрольных приборах или панелях (ПКП), их назначении, принципе действия, устройстве и применении.
В системах охранно пожарной сигнализации ПКП предназначены для:
- контроля состояния шлейфов (датчиков) системы;
- индикации режимов работы аппаратуры;
- формирования (в некоторых случаях и передачи) тревожных и служебных извещений;
- управления другим оборудованием и системами.
В зависимости от количества подключаемых шлейфов сигнализации (ШС) охранные приборы подразделяются на устройства с малой —до 5, средней — от 5 до 20 и большой — свыше 20 шлейфов информационной емкости. Данное подразделение, на мой взгляд, достаточно условно. Гораздо больший интерес представляют функциональные возможности приемно-контрольных панелей. Некоторые из них рассмотрены ниже.
Тактика постановки на охрану.
Некоторое время назад ПКП не баловали своих пользователей большим набором опций. Поэтому самой популярной была тактика постановки под охрану «с открытой дверью». То есть прибор переключался в охранный режим после восстановления шлейфа сигнализации. Пока входная дверь была открыта шлейф сигнализации находился в разомкнутом состоянии.
После того как персонал покидал помещение, на приемно контрольный прибор при открытой двери подавали питание, после чего ответственных за сдачу помещения покидал объект и закрывал дверь. ПКП переходил в рабочий режим после чего любое нарушение шлейфа сигнализации вызывало сигнал тревоги.
В настоящее время такая тактика все больше представляет исторический интерес, поскольку существуют новые, более удобные технологии:
- задержки взятия под охрану;
- сдачи с помощью кодовых устройств.
Суть первого способа состоит в том, что при включении устройства оно некоторое определенное время не реагирует на состояние ШС. По его истечении ПКП переходит в режим охраны. Если вдруг за время отведенное на выход персонал не успел покинуть помещение, то сигнализация под охрану либо не возьмется, либо перейдет в тревожный режим. При этом все действия придется повторить с начала.
Второй вариант более удобен, поскольку позволяет осуществлять управление с помощью ключей Touch Memory, набора цифровых кодов на специальной панели или использованием proxi карт.
Возможности программирования режимов работы и типов шлейфов.
Современные приемно контрольные приборы охранной сигнализации позволяют различными (программно-аппаратными) способами менять их конфигурацию и тактику работы. Наиболее востребованными являются возможности:
- объединения ШС в группы по различным принципам, например, функциональному назначению;
- индивидуальное программирования типов шлейфов и их групп;
- определение тактики охраны и работы исполнительных устройств.
ВИДЫ ПРИБОРОВ ОХРАННОЙ СИГНАЛИЗАЦИИ
«Классические» исполнения ПКП контролируют два состояния одного или нескольких шлейфов: «норма», соответствующих режиму охраны и «тревога». Последний может быть вызван обрывом или замыканием ШС, вызванным как попыткой проникновения на охраняемых объект, так и другими причинами, которые относятся к категории ложных срабатываний.
Кстати, про то что такое шлейф сигнализации, а также их виды и типы можно почитать на этой странице.Недостатки таких видов приемно-контрольный панелей очевидны —в первую очередь это:
- низкая информативность;
- невозможность точной локализации места срабатывания.
Этого лишены устройства адресной охранной сигнализации. Они позволяют подключать к одной двухпроводной линии порядка 100 (определяется типом конкретного ПКП) датчиков сигнализации.
Каждый из них однозначно идентифицируется прибором за счет уникального адресы. Цифровой способ передачи данных значительно повышает информативность шлейфа и, как следствие, надежность охранной системы.
Поскольку реализация адресного принципа требует применения микропроцессорного управления, то такие панели обладают возможностями создавать различные виды охранных зон, гибко их конфигурировать и организовывать взаимодействие с другими типами исполнительных устройств.
Удачным представителем таких систем является адресная система безопасности «Орион».
Не забывайте — при использовании адресных систем должна быть обеспечена совместимость приемно контрольной аппаратуры и охранных датчиков (извещателей).Беспроводные (радиоканальные) приемно контрольные приборы.
По сути своей они представляют собой приемники радиочастот с набором определенных контрольных функций. Многие «серьезные» радиоканальные системы имеют в своем составе комплект устройств с различным пакетом опций. Например, панель контроля и управления может работать с проводными шлейфами и одновременно поддерживать интерфейсное подключение радиоприемного устройства (РПУ).
В этом случае РПУ осуществляет только прием информации и передачу ее для дальнейшей обработке контрольной панели. Это позволяет создавать различные по сложности и возможностям охранные системы, пригодные для установки на дачах, в частных домах или квартирах.
В начало
МОНТАЖ И УСТАНОВКА ПКП
Монтаж приборов охранной сигнализации производится в соответствии с определенными правилами, которые должны обеспечивать:
- пожаро- и электробезопасность;
- минимальный риск несанкционированного доступа к органам управления и коммутационным устройствам ПКП;
- надежность и эффективность работы системы сигнализации.
Первый момент достигается установкой прибора на несгораемых поверхностях, выполнением подключений к электрической сети проводами соответствующего сечения имеющими качественную изоляцию. Если конструкция изделия требует выполнения заземления, то пренебрегать этим мероприятием не следует.
Обратите внимание — к любому прибору прилагается инструкция по его монтажу и установке, которая может иметь индивидуальные особенности, для конкретного типа аппаратуры.Поскольку ПКП является оборудованием в котором соседствуют силовые (220 В) и слаботочные цепи, то чрезвычайно важно исключить возможность электрического контакта между ними. Как правило, предприятие изготовитель предусматривает защиту от подобного рода неприятностей, но лишний раз напомнить об этом не мешает.
Ограничение доступа к ПКП.
Поскольку охранный прибор управляет всей аппаратурой сигнализации, то несанкционированное вмешательство в его работу способно полностью нарушить работу системы. Подобные действия могут быть осуществлены:
- в охраняемое время;
- в течении периода, когда сигнализация снята с охраны.
Первый вариант может показаться анекдотичным, но тем не менее изложу основные правила, которых следует придерживаться при монтаже приемно-контрольных приборов.
- во первых — ПКП должен устанавливаться внутри охраняемого объекта;
- во-вторых — подходы к нему нужно защитить датчиком движения.
Для того чтобы защитить приборы в неохраняемое время их следует устанавливать в помещениях с ограниченным доступом посторонних лиц. Кроме того можно произвести монтаж ПКП в запираемом металлическом шкафу. Как дополнительная мера защиты — оборудование этого шкафа сигнализацией и подключением ее на пульт охраны в круглосуточном режиме.
Кстати, многие устройства оборудованы датчиками вскрытия корпуса, так что можно сдавать под постоянную охрану сам приемно контрольный прибор. Следует заметить, что последние способы актуальны для особо важных объектов.
В начало
ВЫБОР ПРИБОРОВ ДЛЯ СИСТЕМ ОХРАННОЙ СИГНАЛИЗАЦИИ
По большому счету, выбор приемно-контрольного прибора следует производить с учетом соответствия его возможностей требованиям, предъявляемым к системе сигнализации. Все это уже было рассмотрено ранее, поэтому ограничусь конспективным перечислением основных моментов.
Информационная емкость.
Для дачи или квартиры вполне достаточно ПКП с количеством подключаемых шлейфов сигнализации от 2-х до 4-х. Для более крупных объектов выбор емкости следует производить индивидуально, но в любом случае, при количестве ШС более 20 лучше использовать адресные системы сигнализации.
Кстати, адресные панели не оборудованы встроенными системами индикации состояния шлейфов, поскольку как таковые они отсутствуют. Однако, информация о состоянии охранных зон нужны, поэтому при выборе таких устройств стоит приобрести специальные блоки индикации.
Следующий момент — способ постановки под охрану.
Здесь лучше выбирать криптостойкие варианты. Для большинства объектов оптимальным будет установка считывателя Touch Memory, тем более, что большинство современных приборов поддерживают такую тактику сдачи/снятия. Другие варианты либо менее надежны, либо менее удобны. Поэтому, как показывает практика, используются значительно реже.
Несколько слов про выбор корпуса прибора.
Конструктивно приборы охранной сигнализации имеют два типа корпусов:
- пластиковый;
- металлический.
Электропитание.
Приборы охранной сигнализации могут иметь встроенный блок питания (подключается непосредственно к сети 220В и имеет собственный аккумулятор для обеспечения бесперебойной работы), а также запитываться от внешнего блока. Первый тип ПКП имеет, как правило, дополнительный выход напряжения 12 Вольт для подключения питания датчиков сигнализации. Однако, его нагрузочная способность невелика.
Поэтому, при монтаже сигнализации на небольших объектах прибор с питанием от сети может обеспечить некоторую экономию на дополнительном блоке питания. Для систем с большим количеством энергопотребляющих извещателей этот момент не принципиален.
В начало
* * *
© 2014-2019 г.г. Все права защищены.
Материалы сайта имеют исключительно ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
video-praktik.ru
Виды охранной сигнализации
В наш сложный век хочется обезопасить себя, своих близких и имеющиеся материальные ценности. Наиболее доступным и эффективным методом является установка охранной сигнализации, которая в основном состоит из панели контроля, многочисленных датчиков, видеокамер и управляющих устройств. Экономичные модели снабжаются датчиками без видеокамер. Извещатели могут быть различного типа: реагирующие на тепло, звуки, движение объекта, соприкосновение с водой, задымление и т. д. Это позволит вовремя среагировать на постороннее проникновение или несчастный случай.
Установка сигнализации в помещениях
Установка сигнализации производится таким образом, что в случае срабатывания датчика или обнаружения посторонних на территории объекта, информация может поступать владельцу жилья или руководителю организации различными способами: смс сообщением, телефонным звонком, на электронную почту и т. д. Наиболее действенным методом является оповещение смс сообщением, в этом случае можно быстрее всего среагировать, если конечно абонент будет находиться в зоне действия сети. Можно установить автономную систему, которая не извещает владельца, а автоматически запускает шумовые устройства: сирены, рев, яркие вспышки и т. д. для отпугивания мошенников и злоумышленников.
Также охранная сигнализация может быть проводной и беспроводной. Второй тип более востребован, несмотря на высокую стоимость монтажа. В этом случае отсутствует необходимость прокладки кабелей, особенно если только что был проведен ремонт в помещении. Беспроводная охранная или охранно-пожарная сигнализация может быть установлена в любое время, даже после капитального ремонта, все составляющие системы взаимосвязаны посредством специальных радиоволн.
Виды датчиков сигнализации
Датчик движения реагирует на перемещающийся объект, это может быть человек или какое-либо животное. Так как работает на основе теплового излучения, то его можно беспрепятственно пройти при использовании отражающей заслонки или щита, не пропускающего тепловую энергию.
Магнитный датчик используется для наблюдения за окнами и дверями. Срабатывает в случае открытия створок окна или дверного полотна. Если разбить окно и не прибегать к распахиванию рамы, то такие датчики не срабатывают.
Датчик радиоволн легко фиксируют любой двигающийся объект или предмет. Недостатком может быть частое ложное срабатывание при незначительном движении труб системы отопления или подобных объектов.
Датчик оконный срабатывает и подаёт тревожную информацию в случае нарушения целостности стекла или стеклопакета.
Если вы хотите купить сейф для дома, то лучше установить ёмкостный датчик. Следит за изменением ёмкости поля.
Лучевые датчики обнаруживают людей, вторгшихся на территорию в том случае, если они попали в область между двумя датчиками. Используются для охраны больших открытых территорий.
Датчики задымления или высоких температур устанавливаются в составе пожарной или охранно-пожарной сигнализации и срабатывают при появлении сильного задымления. Пожарная сигнализация применяется для предотвращения сильного пожара: при появлении возгорания тревожный сигнал поступает на пульт пожарной охраны или владельца помещения, также возможно автоматическое включение специальных систем для пожаротушения. Установка сигнализации возможна в любых жилых и общественных зданиях по пожеланию владельца или руководителя. Это проверенная и действенная мера, позволяющая обезопасить имущество и сохранить здоровье, потому как не придётся нервничать каждый раз, покидая квартиру.
С сигнализацией объект останется в целости и сохранности до вашего возвращения. Если вы храните в помещении деньги и драгоценные металлы, то для большей безопасности разместите надежный скрытый сейф в труднодоступном месте помещения, который снабдите помимо качественного замка дополнительными датчиками.
Вышеперечисленные меры потребуют вложения немалых финансовых средств, но это позволит сэкономить намного больше. Так как без охранной сигнализации можете потерять во много раз больше.
www.proektant.ru
