Обработка металла: виды и способы

Для производства деталей машин, конструкций, инструментов применяют различные виды металлообработки. Чтобы получить нужную форму и размер металла или сплава, используют несколько способов. В качестве основных принято считать:

  1. Литьё - отливание в заранее подготовленные формы;
  2. Обработка давлением;
  3. Сваривание;
  4. Механическая обработка - обрабатывание с использованием металлорежущего оборудования.

Термическая обработка - является связанным процессом и выполняется до или после основных видов металообработки. К видам термообработки относят: отжиг, закалку, отпуск, нормализацию, старение, криогенную обработку.

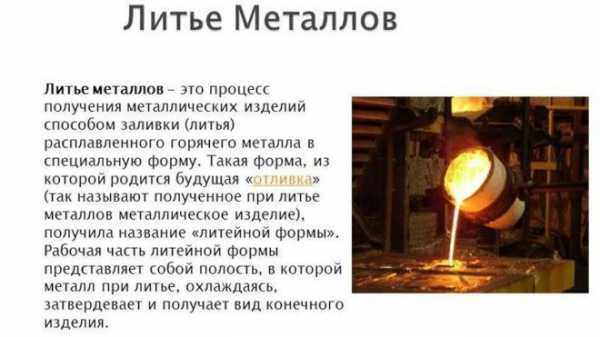

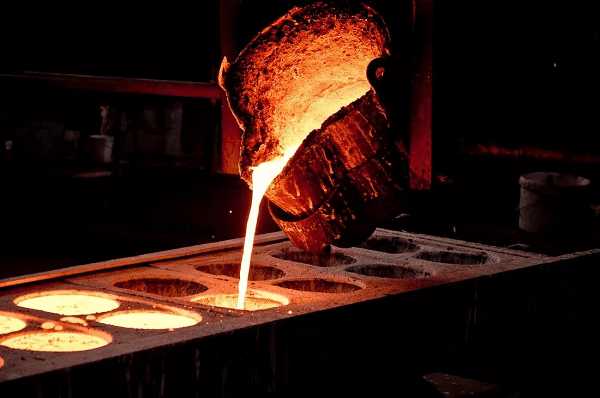

Литье

Суть метода заключается в следующем, что расплавленный металл разливают в заранее подготовленные формы. Полученную деталь называют отливкой.

Процесс производства отливок состоит из следующих базовых этапов:

  1. Подготовка смесей.
  2. Выпуск литейных форм и стержней.
  3. Сборка и проведение заливки.
  4. Извлечение отливок из форм и последующая обработка.





Литье используют для производства широкой номенклатуры деталей – станин оборудования, блоков цилиндров, отопительных радиаторов и прочего.

Для изготовления отливок применяют – чугун, сталь, цветные металлы. Чаще всего из перечисленного списка используют чугунный литейный сплав. Это самый дешевый материал и отличается малой температурой плавления.

Форму для изготовления отливки собирают из формовочной земли или при использовании опоки изготовленной из металла или древесины.

Развитие литейного дела постоянно развивается и растет количества технологий, в частности, широкое применение получили такие способы, как литье под давлением, литье в кокиль, в выплавляемые формы. Это позволяет получить отливки, которые не нуждаются в дальнейшей обработке, а это приводит к снижению себестоимости готовой продукции.

Обработка давлением

Обработка металлических заготовок с использованием давления основана на эксплуатации их пластических свойств. Другими словами, так называют способность металла изменять свою форму, но при этом не подвергаться разрушению. При использовании этой технологии не только получают детали нужной конфигурации, но изменяют структуру материала и его основные механические свойства.

Основные технологические процессы способа:

  1. Прокатка;
  2. Волочение;
  3. Прессование;
  4. Ковка;
  5. Штамповка.

Для повышения пластичности заготовки и уменьшения количества энергии, необходимой для выполнения операции заготовки могут быть нагреты. Его нагревают до заданной температуры, которая зависит от марки материала. Для нагревания материала могут быть применены горны, индукционные устройства и многие другие.

Значительное количество металла, обрабатываемого методом давления, нагревают в печах камерного типа или устройствах непрерывного действия с газовым подогревом. В прокатных станах, которых обрабатывают слябы, применяют греющие колодцы. Для разогрева заготовок из цветных металлов применяют печи электрического нагрева.

Штамповку можно условно разделить на следующие группы: прокатка, волочение, прессование, ковка и штамповка.

Прокатка – это самый широко распространённый метод переработки металла. Его пропускают через зазор, расположенный между валками, которые вращаются в разных направлениях. Иногда это проделывают для уменьшения сечения прутка, иногда для формирования профиля, например, двутавровую балку.

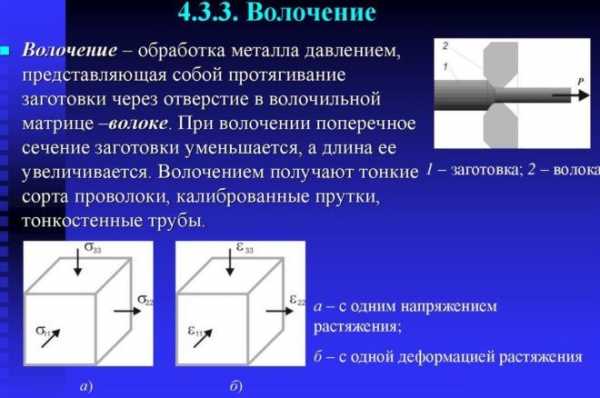

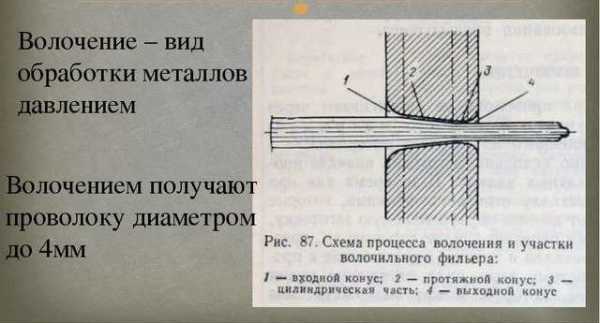

Волочение – эта технология, применяемая для получения проволоки разного диаметра, прутка. Волочение обеспечивает изготовление изделия с предельно точными размерами и отменным качеством шероховатости поверхности.





Прессование применяют для получения профильных изделий разного сечения и размера. Эту операцию применяют для прутка, труб разного профиля из цветных металлов. Эту операцию выполняют на прессах с гидравлическим приводом, обеспечивающих усилие в 15 000 тонн.

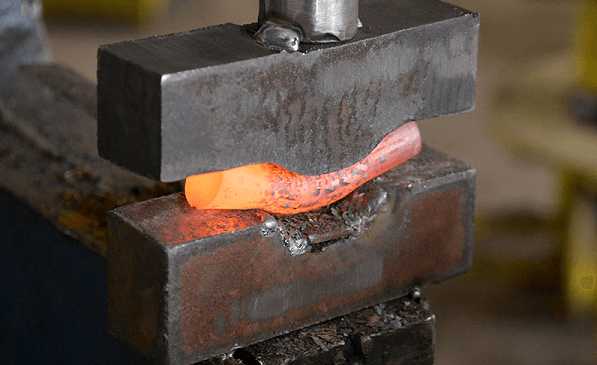

Ковка, это, пожалуй, одна из старых операций по обработке металлических материалов. Заготовку, разогретую до ковочной температуры, укладывают на твердое основание (наковальню) и при помощи ударного инструмента придают ей нужную форму. С применением свободной ковки можно обрабатывать заготовки весом до 250 тонн. В ковочных цехах устанавливают молоты, работающие под автоматическим или ручным управлением.

Сварка

Сварочное производство – это один из ключевых процессов, который применяют практически во всех отраслях промышленности. Этот способ применяют для получения неразъемных соединений деталей выполненных из стали. Кромки заготовок нагревают до жидкой фазы или пластичного состояния. После этого происходит перемешивание слоев металла и таким образом, происходит формирование сварного шва.

Сварку можно классифицировать по типу топлива, которое применяют для разогрева материала– химическую и электрическую.

Химическая сварка – это операция, в которой тепло генерирует происходящая химическая реакция. Этот вид разделяют на газовую и термитную. Термитная технология основывается на горении смеси порошка алюминия и окалины из железа. Температура горения этой смеси составляет порядка 3000 градусов. С помощью этого метода сваривают рельсы, силовые провода и пр.

При выполнении газовой сварки применяют смесь газов – ацетилен и кислород, можно использовать пропан, водород и некоторые другие газы. При горении смесь газов разогревается до 3100 градусов. Это позволяет не только сваривать между собой стальные заготовки, и резать стальные листы и прутья при выполнении заготовительных операций.

Для газовой сварки используют баллоны с закачанным газом и специальные горелки. Сварку этого типа применяют для работы с чугунами и сталью.

Электросварку ее можно разделить на дуговую и контактную. При первом виде разогрев металла происходит под действием дуги, которая возникает между проводником (электродом) и заготовкой. При выполнении второго вида ток проходит непосредственно через обрабатываемые заготовки.

Дуговая сварка работает и от постоянного тока, и от переменного. Сварочная дуга формируется при помощи генератора или трансформатора.

Сварка может быть выполнена с использованием ручного и автоматического оборудования. Последний тип обеспечивает высокое качество шва и поднимает эффективность работы.

Использование флюса обеспечивает защиту сварочной ванны от воздействия атмосферного кислорода.

Механическая обработка

Главное значение этой работы получение чертежом формы, размеров и чистоты поверхности детали. В процессе обработки с детали происходит снятие нескольких слоев металла (припуска). В роли заготовок выступают поковки, отливки и пр.

Мехобработка в виде резания – это самый распространенный вид механической обработки металлов при изготовлении деталей. Обработка выполняется в ходе движения рабочего инструмента и детали в ходе, которого происходит снятие с поверхности детали стружки.

Металлорежущее оборудование разделяют на классы, определяемые способом обрабатывания. В производстве изделий эксплуатировать следующие типы станков:

  1. Токарно – винторезные, предназначенные для работ, связанных с обработкой деталей тел вращения (цилиндров, конусов), получения и расточки отверстий, производства резьбы. На таких станках эксплуатируют практически всю номенклатуру, выпускаемого инструмента, например, расточных резцов.
  2. Сверлильные, их используют для получения в изделиях отверстий разного диаметра, обработки краев, нарезания резьбы.
  3. Фрезерные, их используют для обработки поверхностей с целью получения сложных форм и пр.

Кроме вышеназванных типов оборудования используют и такие – строгальные, шлифовальные и многие другие типы.

В наши дни эксплуатируют как ручные, так и полностью автоматические станки, которые работают под управлением числового программного управления. В последнее время выпускается множество оборудования, которое позволяет выполнять и точение тел вращения, и фрезерование за одну установку заготовки.

Обработка применением электричества

Металлы обрабатывают с применением электричества. Существуют два основных способа – электроискровой и ультразвуковой.

Первый эксплуатировать для изготовления в теле детали отверстий разной формы, размеров и сложности. Эту технологию используют для производства инструмента, в частности, пресс-форм и штампов.

Второй способ применяют при работе с высоколегированными сталями, твердыми сплавами и пр. в частности его использование позволяет выполнять очистку поверхности детали от следов коррозии, масел и пр.

Каждый из способов обработки металла имеет множество разновидностей и предполагает использование соответствующего оборудования, инструмента и оснастки.

Оцените статью:

Рейтинг: 0/5 - 0 голосов

prompriem.ru

Обработка металла – виды и способы металлообработки

Придать нужную форму и получить необходимую деталь поможет обработка металла. Каждый способ служит своей цели: от получения мельчайшей и точной детали, будь то шуруп или винтик, до шлифовки поверхности готовой детали или обогащения самого материала.

Существующие сейчас виды металлообработки появились еще в древние времена. Однако, прогресс не стоит на месте, и способы воздействия усовершенствовали. Основные способы обработки металлов включает в себя:

  • литейное производство,
  • термическую обработку,
  • воздействие давлением,
  • сварочные работы.

Литье

Такая обработка металлов подразумевает получение готового изделия по шаблонам формы. Материал нагревают до жидкого состояния, после чего разливают по готовым формам.

После остывания и затвердения будущее изделие достают из формы, обрабатывают, шлифуют, убирают заусенцы и неровности.

Формы

Сама форма, как правило, одноразовая. Изготавливается при использовании земли, песка, глины, жидкого стекла и связующих смол.

На массовом производстве изготовление форм осуществляется автоматически на станках. В небольших мастерских, где продукт изготовляют поштучно, формы готовятся непосредственно перед процессом литья.

Стержни

Помимо подготовки материала и формы, для изготовления отдельных изделий требуются также специальные стержни. Они нужны для деталей, содержащих отверстия или прорези. В форме их располагают в месте необходимого углубления.

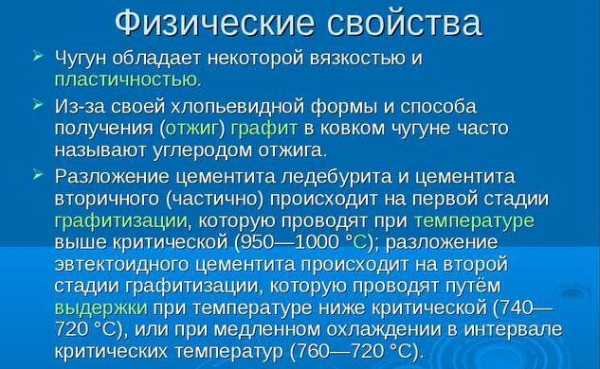

Самым популярным материалом при работе литьем является чугун. Этот дешевый металл обладает высокими литейными способностями, при относительно низкой температуре воздействия.

Разновидности литья

Кроме классического литья, существует также литье в металлические формы, для многоразового использования.

Литье под действием центробежной силы, подразумевает заливание расплавленного материала в крутящиеся формы. Из-за действия центробежных сил металл распределяется тонким слоем по стенке формы. А в случае воздействия на форму давления получаются самые мелкие детали – это литье под давлением.

Силовая обработка металла

Термическая обработка

Применяется к готовым изделиям или полуфабрикатам для улучшения свойств металла. Такая процедура подразумевает:

  • нагрев детали при определенных температурах и заданном времени,
  • выдерживание в необходимой температуре назначенный период,
  • быстрое или медленное остывание

Время и температура

Время и температура зависят от разных факторов. В зависимости от вида металлов и сплавов, а также преследуемой конечной цели, выбираются оптимальные параметры процедуры. Одинаковые условия воздействия по-разному повлияют на разные виды металлов. Поэтому важно соблюдать режим для конкретного вида обработки.

При температурном воздействии на металлы и сплавы происходит изменение их технических свойств. Например, увеличивается прочность, плотность, пластичность изделия. Чаще всего применяют технологии отжига, закалки, нормализации.

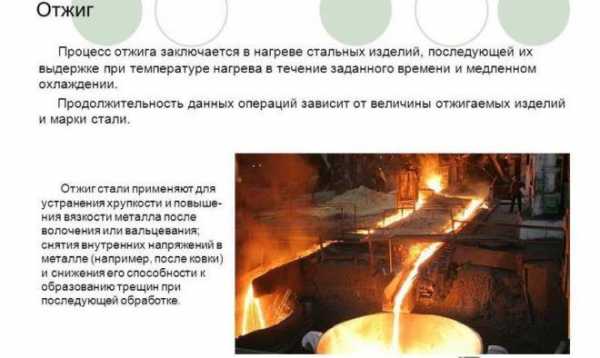

Отжиг

При отжиге деталь или изделие специалисты нагревают до определенной температуры.

Некоторое время они поддерживают температурный режим. Потом оставляют остывать в печи.

Отжиг проводят, чтобы изменить крупнозернистую структуру металла на мелкозернистую, уменьшить внутреннее напряжение, а также подготовить изделие к дальнейшей работе.

Нормализация

Нормализация отличается тем, что изделие остывает на воздухе, вне печи. Процесс охлаждения происходит значительно быстрее. От этого металл приобретает более прочную структуру, в отличие от отжига. При этом зернистость еще более мелкая.

Закалка

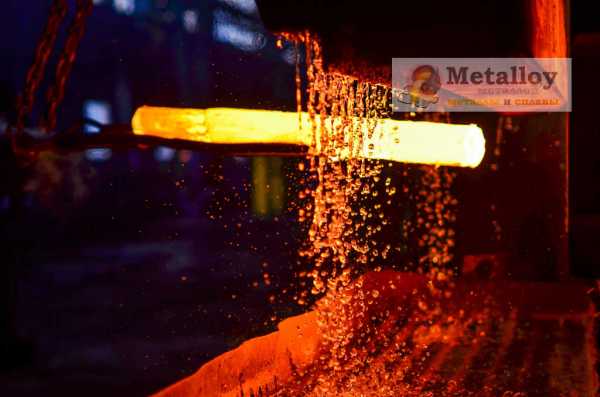

Закалка – процесс поэтапного усиления сплава. Металл закаляют, делают его тверже. Производится при больших температурах, выдерживается определенное время, а затем быстро остужается в холодной воде или масле.

Химическая и механическая обработка

Применяются методы термического воздействия с применением химии для насыщения металла элементами, например, углеродом. Такой способ воздействия называется химикотермический. А если на изделие в процессе его остывания воздействовать механически, придавая ему нужную форму, то это термомеханическая обработка.

Сварка

Прочное соединение двух и более металлических деталей между собой.

При сварке изделия нагревают в месте предполагаемого шва до расплавления. Затем атомы соединяемых деталей смешиваются, при остывании образуя шов.

В обычных условиях невозможно соединить детали, сдавливая их между собой, дело в том, что поверхность металла загрязнена разными веществами. В том случае, когда материал нагревается и плавиться, высвобождаются свежие слои металла, поэтому их соединение становится возможным.

Выделяют три вида сварки:

  • термическая,
  • термомеханическая,
  • механическая.

Тепловое или термическое воздействие на детали подразумевает нагрев без применения дополнительного давления. Тепло получают от электрической дуги (электрическое воздействие), газового пламени.

При термомеханическом соединении детали нагревают лишь до состояния их пластичности, после чего плотно соединяют их, сдавливая друг с другом.

При сварке с применением давления металл деформируют до такой степени, что он начинает растекаться, как вода.

Сварка с применением давления

Стекают загрязненные слои, обнажая свежий слой. Затем начинается химическая реакция, соединяющая детали вместе.

Такой процесс происходит только с применением автоматики. Человек не обладает достаточной силой, чтоб привести к таким реакциям. Такая сварка применима в том случае, когда нужно соединить большие детали с толстыми стенками.

Ручная сварка

В быту чаще используют переносные сварочные аппараты, способные сварить конструкции из металлов небольшой толщины. Здесь используется принцип электрической дуги.

При помощи специального электрода вызывают короткое замыкание на свариваемое изделие. Возникает устойчивый дуговой разряд порядка 6 тыс. градусов по Цельсию. Затем, на расстоянии 2–5 миллиметров между электродом и изделием происходит сварочный процесс. В итоге получается прочный шов, способный выдержать большое давление извне.

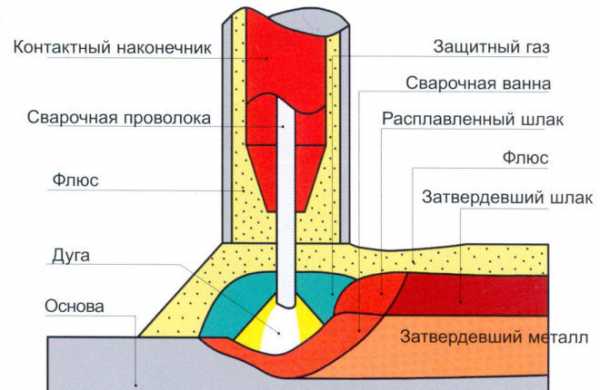

Сварка под флюсом

В условиях производства используют автоматическую сварку под флюсом.

Процесс сварки под флюсом

Его насыпают на свариваемые изделия слоем в 50–60 миллиметров. Затем приступают к сварке.

Сначала нагревается сам флюс, и сварка происходит в газовой среде флюса, в то время как сам металл не подвергается воздействию кислорода. Шов такой сварки получается прочнее ручной сварки.

Обработка давлением

Для придания будущему изделию нужной формы, при изготовлении полуфабрикатов и деталей, на него воздействуют давлением. При этом свойства материала не изменяются, меняется только форма.

Существуют следующие способы воздействия давлением:

  • ковка,
  • штамповка,
  • штамповка листовая,
  • прокатка,
  • прессование,
  • волочение.

Ковка

Древнейший метод обработки – ковка. Металл нагревают до пластичного состояния, после чего придают ему нужную форму при помощи специальных инструментов. В древние времена с помощью ковки кузнецы изготавливали оружие, орудия работы, инструменты. Сейчас ковка больше используется в архитектуре, при создании узора ворот, поручней лестниц.

А также ковка возможна без предварительного нагрева. Нужную форму придают, изгибая определенным образом. При таком способе нужна будет дополнительная обработка металла, ведь появляются погрешности в работе.

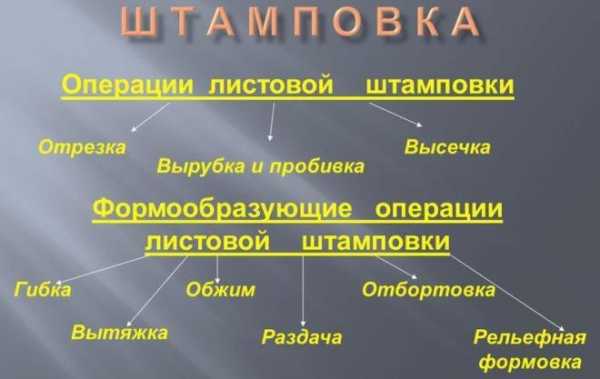

Штамповка

Автоматизированный процесс, с применением станков. Будущую деталь либо помещают в специальную форму, после чего подвергают давлению, либо воздействуют на нее штампом заданной формы. В первом случае получают объемные изделия, во втором используют листовой металл.

При прокатке металл пропускают между двух крутящихся валиков. На выходе получают гладкие листы. Процесс волочения похож на прокатку, однако, получаются не листы, а проволока. А также используется комбинированное воздействие давления на металл.

Электрическая обработка

Одна из последних стадия обработки.

Применяется для очищения поверхности изделия от коррозии, его полировки, придания блеска. На него воздействуют электрическим током температурой до 10 тысяч градусов.

Такая обработка металлов применяется для особо твердых сплавов, требующих ювелирной работы и не поддающихся воздействию другими способами. Все этапы процесса выполняются скрупулезно, придерживая необходимые условия для получения качественного материала.

А также электрической обработкой вырезают в изделии мелкие отверстия, зазубрины, делают гравировку.

Видео: Высокоскоростной фрезерный станок

promzn.ru

Обработка металла: основы, виды, технологии металлообработки

Человек издавна работает с разными видами металлов. Чаще всего, это прочные материалы, которые требуют специального подхода при изменении формы и размера. Обработка металла проводится на разных станках и с применением различных методик.

Обработка металла

Основные способы обработки

Основы металлообработки необходимо знать любому начинающему мастеру и литейщику. Зная, как себя ведут те или иные металлы при разных способах обработки, можно избежать ошибок при проведении технологического процесса.

Современная металлообработка включает в себя несколько основных направлений обработки:

  1. Электрическая. С помощью этого способа можно сделать отверстия в металлических листах для заточки инструмента и работы с твердыми видами стали.
  2. Механическая. Обширная группа методов обработки металлических заготовок. Их обрабатывают с помощью специального оборудования.
  3. Химическая. Создание искусственной химической реакции с помощью кислот, щелочей и других компонентов.
  4. Работа с давлением. Чтобы не нарушать целостность заготовки и изменить её форму, используется оборудование создающее мощное давление. Для изменения формы заготовки из твердых видов стали материал изначально разогревают.
  5. Термическая. Чтобы улучшить технические характеристики материала, используются различные способы обработки заготовок температурой.

Технология металлообработки развивается и улучшается с каждым годом. Появляется новое оборудование и варианты работы с металлами.

От чего зависит тип обработки

Виды металлообработки подразумевают под собой разные способы работы с металлами. Каждый из методов выбирается в зависимости от твердости материала и других его характеристик. Также на это влияет то, что нужно сделать с заготовкой. Например, для изменения технических характеристик материала используется термическая обработка.  Чтобы изменить форму заготовки, может применяться механический способ или оборудование нагнетающее давление.

Электрическая обработка

Технология металлообработки с использованием электрических зарядов подразумевает под собой обработку материала с помощью специального оборудования. Они частично разрушают металлические заготовки.

Технологический процесс:

  1. На электрод, изготовленный из графита или латуни, подаётся высокое напряжение.
  2. Он соприкасается с обрабатываемой поверхностью.
  3. Появляется искра и металл начинает расплавляться.

Чтобы частицы металла не разлетались, в пространство, остающееся между электродом и обрабатываемой поверхностью, заливают специальное масло. Оно улавливает металлические частицы.

Механическая обработка

Существуют различные виды механической обработки металлов. Это самая большая группа способов обработки материала, в которых используются специальные инструменты и оборудование. Механическое усилие позволяет снимать с заготовки слой металла.

Механическая обработка

Сверление и точение

Сверление — это обработка металлов с помощью специального оборудования. Технология сверления делится на несколько этапов:

  1. Заготовка закрепляется на рабочем столе с помощью струбцин или тисков.
  2. В патроне рабочего инструмента закрепляется оснастка — сверло или мечик для нарезания резьбы.
  3. После включения электродвигателя, шпиндель раскручивает патрон. Оснастка проделывает в металлической заготовке отверстие нужного диаметра.

При выборе оснастки требуется учитывать характеристики обрабатываемого материала. Сверла выдерживают разные нагрузки.

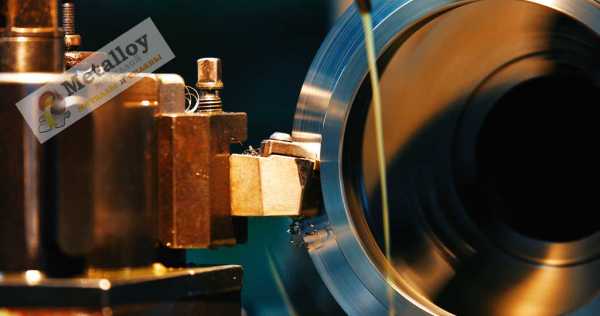

Ещё одни распространённым видом механической обработки металла является точение. С помощью этого технологического процесса создаются детали цилиндрической и конусовидной формы. Метод сверления:

  1. Заготовка закрепляется в подвижном шпинделе.
  2. После включения двигателя она раскручивает заготовку.
  3. Мастер подносит резцы для снятия слоя металла.

Классический принцип работы с методом сверления используется при работе с токарными станками. С помощью такого оборудования можно делать внутреннюю и наружную резьбу, а также изменять форму заготовки. Для этого используются различные резцы. Чтобы не навредить своему здоровью, требуется использовать защитные очки.

Шлифование и фрезерование

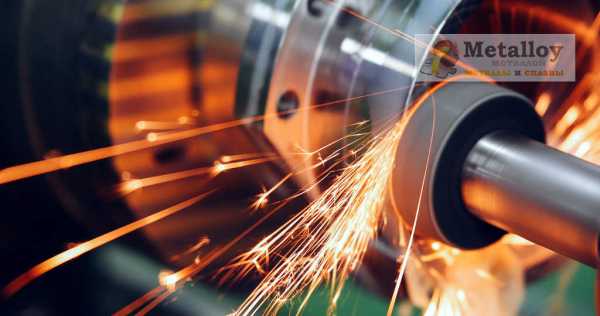

Ещё одним популярным способом обработки металла является фрезерование. Он похож на сверление.  С помощью фрезы можно изготавливать различные углубления в металлических поверхностях, создавать резьбу, обрабатывать торцы заготовок. При вращении шпинделя оснастка снимает слой металла.

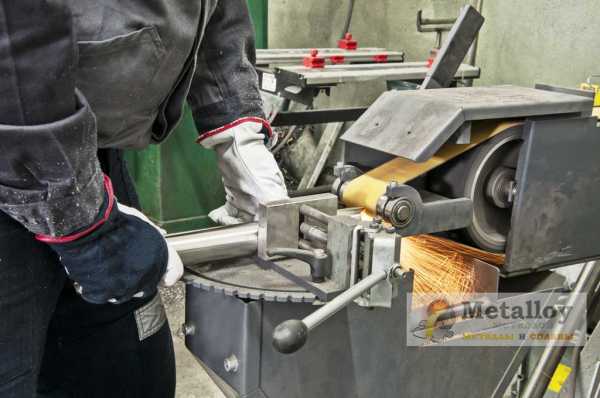

Также в процессе обработки металла и дерева используются абразивные материалы. Круг с напылением фиксируется на подвижном валу, которые раскручивается с помощью электродвигателя. От выбора фракции абразива зависит тип обработки. Чтобы очистить поверхность от толстого слоя ржавчины или металла, требуется использовать абразивные круги с крупными частицами. Для финишной работы подходит мелкая фракция.

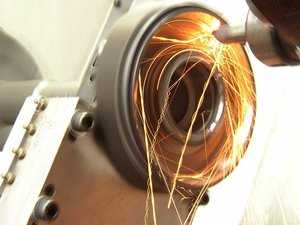

Шлифовальная обработка

Обработка давлением

Если механические виды обработки металлов не подходят и требуется сохранить целостность заготовки, мастера могут применять оборудование, работающее с давлением. Технологические процессы в этом случае разделяются на две группы:

  1. Штамповка. Для этого метода используются два ключевых элемента — пуансон и матрица. Между этими деталями помещается обрабатываемая заготовка. Далее с помощью усилия она сдвигается. Заготовка принимает форму матрицы. Существует горячая и холодная штамповка. В первом варианте деталь изначально подвергается нагреванию.
  2. Ковка. В давние времена кузнецы ковали оружие и доспехи. Для этого заготовка разогревалась в горне, а после этого по ней наносились удары с помощью молота. Так изменяется структура материала и улучшаются его характеристики.

Сейчас при ковке используются пневматические молоты и промышленные печи.

Химическая обработка

Чтобы понимать, как влияют химические вещества на заготовку, требуется знать, чем обработать металл. С помощью химикатов очищаются металлические поверхности от ржавчины и грязи. Также применяя гальванический процесс, позволяющий нанести защитное покрытие на заготовку. Химические вещества улучшает показатели устойчивости к коррозийным процессам. Существует несколько методов обработки материала химическими веществами:

  1. Цементация — металл насыщается углеродом.
  2. Борирование — при насыщении материала бором, увеличивается его показатель износоустойчивости.
  3. Хромирование — хромом насыщаются только верхние слои металла. Устойчивость к коррозийным процессам увеличивается, но прочность не изменяется.
  4. Азотирование — применяется для увеличения устойчивости металла к воздействию влаги и механическим повреждениям.

Также материалы могут покрываться защитным слоем алюминия.

Термообработка

Технология обработки металлов с помощью увеличения температуры используется для улучшения характеристик материала. Помимо правильного нагрева, деталь требуется охладить с определённой скоростью. Термическая обработка разделяется на несколько операций.

Термообработка металла

Отжиг

Чтобы повысить показатели пластичности и ковкости, к заготовке применяется процесс отжига. Его суть заключается в том, чтобы разогреть материал до определённой температуры, а затем оставить его остужать в печи. Проводится этот процесс, чаще всего, после литья. Таким образом снимается внутреннее напряжение.

Закалка

В первую очередь материал разогревается до температуры плавления. Далее он выдерживается в таком состояние определённый промежуток времени. За это время изменяется структура материала. Она становится прочнее. После нагревания заготовку опускают в воду или масла для быстрого охлаждения. Обработка металла с помощью закалки осуществляется для того, чтобы повысить твердость материала. Однако при этом снижается его вязкость и увеличивается хрупкость.

Отпуск

Этот технологический процесс выполняется после закалки. При отпуске материал разогревается до определенной температуры, а затем медленно охлаждается. Хрупкость детали уменьшается.

Старение

Считается одним из способов декоративного оформления материала. Заготовка медленно разогревается до определённой температуры. После проведения этого технологического процесса, металл изменяется до такого визуального состояния, как будто он длительное время старел в естественных условиях.

Нормализация

Чтобы повысить ковкость материала без ущерба показателю твердости, выполняется нормализация заготовки. Во время этого процесса металл принимает мелкозернистую структуру.

Особенности художественной обработки

Основы металлообработки включают в себя не только изменение формы и размеров заготовки, но и их декоративную обработку. Мастер может создавать отдельные изделия, или украшать уже готовые металлические конструкции. Существует 4 процесса металлообработки, позволяющих изменить внешний вид детали:

  • литье;
  • ковка;
  • чеканка;
  • сварка.

Все виды декоративной работы с металлом подразумевают под собой изначальное разогревание заготовки. Чем выше пластичность, тем проще работать с деталями.

Сварочная технология считается новой в сравнении с остальными. Её активное развитие начинается со второй половины 20 века. С помощью сварочного аппарата можно разрезать металлические листы и соединять детали между собой.

Металл является твердым материалом, работая с которым нужно использовать специальное оборудования и разогревать заготовку. Обработка позволяет изменить размер и форму детали, а также улучшить её технические характеристики. С помощью методов декоративной работы с материалом можно украшать изделия, улучшая их внешний вид.



metalloy.ru

Обработка металлов резанием: технология и виды

Обработка металлов резанием активно используется во многих отраслях, в наибольшей степени – в машиностроении, где является важной и дорогостоящей частью процесса. Это объясняется высокими требованиями, которые предъявляются к изделиям: они должны быть безупречны с точки зрения качества и геометрической точности.

Обработка резанием этим требованиям вполне удовлетворяет, позволяя создавать уникальные высокоточные детали. Именно поэтому уже много лет она не теряет своей популярности.

Как происходит обработка?

Резание металла – это процесс, при котором специальным режущим инструментом с обрабатываемой заготовки снимается слой металла с целью придания ей необходимой формы.

Если учесть, что существует великое множество разнообразных деталей, отличающихся по целому ряду своих характеристик, то не вызовет удивления тот факт, что для работы с ними требуются совершенно разные методы и станки. Для каждой детали предполагается своя технология. Так, основными методами обработки металлов резанием являются:

  • точение;
  • сверление;
  • фрезерование;
  • строгание;
  • долбление;
  • шлифование.

А использующиеся при этом станки, как правило, носят названия применяемых методов (точильный, фрезеровальный, долбежный и т. д.).

На станках устанавливаются различные инструменты, с помощью которых и выполняется процедура обработки. Они должны значительно превосходить обрабатываемый металл по твердости и прочности, их режущие края должны быть острыми. Инструменты, как и заготовки, перед началом работы закрепляются на станке с помощью специальных приспособлений.

В процессе обработки металла образуется много отходов (порядка 20% стружки), что не слишком хорошо с экономической точки зрения. Однако зачастую отказаться от резания не представляется возможным ввиду его универсальности, низкой энергозатратности, высокой точности изделий, большого выбора оборудования и т. д.

Как можно обрабатывать металл резанием?

Обработку резанием можно осуществить несколькими методами. Они ориентированы на разные по форме изделия и имеют разные цели. Основные способы обработки металлов резанием:

  • Точение. Выполняется с помощью станка, на котором установлен резец (например, токарный). Процесс работы выглядит так: обрабатываемое изделие совершает вращательное движение вокруг своей оси, а в это время резцом снимается нужный слой металла. Точение применяют для цилиндрических, конических и торцевых поверхностей (и наружных, и внутренних).
  • Сверление. Выполняется на станках с установленным сверлом. Легко догадаться, что сверление предназначено для того, чтобы проделывать в деталях отверстия. Деталь прочно зажимается в тисках, и в ней просверливается отверстие нужного диаметра, при этом диаметр определяется размером сверла. Между тем сверла различаются не только размером, но и формой: есть сверла спиральные, перовые, центровочные и другие, каждое для своих целей.
  • Фрезерование. Требует специального оборудования, на котором установлена фреза – инструмент с резцами. Фреза совершает вращательное движение, а заготовка, закрепленная на столе, движется продольно. Фрезеровка может быть горизонтальной, вертикальной и диагональной, в зависимости от того, как будут закреплены заготовка и фреза. Существуют и компактные ручные электрические фрезеры, которые при необходимости могут использоваться где угодно, не привязывая мастера к станку. Правда, и возможностей у них гораздо меньше.
  • Строгание. Для него необходим строгальный станок (их существует несколько видов: строгально-долбежный, поперечно-строгальный, продольно-строгальный и т. д.). Обрабатывают на них преимущественно рамы, штанги, станины и т. п. Резцы могут использоваться прямые и изогнутые. Прямые наиболее просты в применении, но не позволяют добиться высокой точности. Изогнутые резцы высокоточны, и поэтому являются предпочтительными, и распространены больше.
  • Долбление. Необходим долбежный станок. Резец совершает прямолинейное возвратно-поступательное движение, а перпендикулярно ему двигается заготовка. Применяется по большей части для плоских поверхностей с небольшой высотой. С помощью долбления, например, можно получить зубчатые колеса достаточно неплохих степеней точности.
  • Шлифование. Для него необходим станок со шлифовальным кругом. Шлифовальный круг крутится, а заготовка получает круговую, продольную или поперечную подачу. Шлифование позволяет получить деталь потрясающей точности, следует лишь учитывать в работе ряд особенностей процесса, таких как нагревание детали во время обработки, устойчивость станка (отсутствие сильных вибраций), глубина резания и т. д.

Выводы

Обработка металла резанием, несмотря на свой недостаток в виде большого количества отходов, продолжает активно использоваться в различных производственных отраслях.

При резании подвергается деформации форма детали без воздействия на структуру материала, режущий инструмент работает лишь с поверхностью изделия. Если прибавить к этому универсальность, высокоточность и другие плюсы, то они, несомненно, перекроют имеющиеся минусы. Поэтому можно с уверенностью заявить, что, несмотря на появление новых технологий обработки металла, обработка резанием сдаст свои позиции еще очень нескоро.

promzn.ru

разновидности, назначение и характерные особенности мехобработки

Обработка механического типа представляет собой процесс, при котором меняется конфигурация и габариты деталей и заготовок. Для проведения механической обработки металла используют режущий инструмент, металлорежущие станки и сварку, а также протяжки, резцы, фрезы и метчики.

Варианты мехобработки металла

Механическая обработка металла делится на две масштабные категории. К первой относятся операции, при которых не снимается слой материала. К таковым можно отнести прокат, прессование, штамповку и ковку. Такая процедура осуществляется посредством ударного воздействия или давления. Она применяется для той цели, чтобы заготовка получила определенную форму, для черных металлов зачастую используется штамповка, для цветных — ковка.

В другую категорию входят операции, подразумевающие снятие некоторой части материала (металла). Это нужно для придания заготовке определенных размеров. Такой тип воздействия на металлический сплав называется резанием и исполняется с применением специального металлорежущего оборудования. К самым распространенным способам относятся:

  • шлифование;
  • сверление;
  • развертывание;
  • фрезерование;
  • зенкерование;
  • протягивание;
  • строгание;
  • долбление.

От чего зависит тип обработки

Производство полноценной детали из металлической заготовки — довольно трудоемкая процедура. Она состоит из большого количества операций. К ним относится и мехобработка. Перед тем как приступать к этой работе, составляется специальная техническая карта и создается чертеж будущего изделия, в котором указывается класс точности и все необходимые характеристики.

Помимо этого, различают чистовую, получистовую и черновую разновидность механической обработки. Способ обработки металлического сплава находится в зависимости от габаритов и шероховатости элемента, класса точности и свойств поверхности, которая подвергается обработке. К примеру, чтобы сделать отверстие в соответствии с квалитетом Н11, применяют черновую обработку с помощью сверла, а для развертывания (получистового) на третий класс можно применять зенкер или развертку и на особенностях, которыми они обладают.

Сверление и точение

Точение производится на токарном оборудовании с помощью высокопрочных резцов. При этом заготовка фиксируется на вращающемся шпинделе. А режущий элемент, установленный в суппорте, производит поперечно-продольные движения. В современных станках с ЧПУ такого рода характеристики вводятся в компьютерную систему, и прибор автоматически исполняет ту или иную операцию. В устаревшем оборудовании поперечно-продольные движения производятся руками. С помощью станков токарного типа можно точить цилиндрические, конические и фасонные поверхности.

С помощью сверления делаются отверстия. При этом основным рабочим элементом является крепкое сверло. Эта операция, как правило, не позволяет обеспечить высокий уровень точности и относится либо к получистовой, либо к черновой обработке. Для того чтобы сделать более качественное отверстие, применяется рассверливание, развертывание, зенкерование и растачивание. Помимо этого, после сверления можно нарезать внутреннюю резьбу. Эта разновидность мехобработки производится с помощью метчиков и резцов.

Шлифование и фрезерование

Фрезерование — довольно занятная методика обработки металлических сплавов. Эта операция осуществляется с помощью фрез на специальном оборудовании. Принято различать торцевую, фасонную, периферийную и концевую обработку. А также фрезерование бывает получистовым, чистовым и черновыми. С применением фрез делаются всевозможные колодцы, канавки, шпонки, профиля и подсечки.

Шлифование же представляет собой уникальную процедуру, которая предназначена для увеличения качества поверхности и удаления лишнего металлического слоя. Такая мехобработка, как правило, осуществляется на финальной стадии производства детали, то есть она является чистовой. При этом применяются абразивные круги, поверхность которых усеяна множеством режущих зерен и абразивных частичек. В процессе работы заготовка подвергается сильному нагреву, потому мастера используют специальные жидкости для охлаждения и смазки.

Так специалистам удается предотвратить нежелательную деформацию или надкол обрабатываемого материала при работе. Мехобработка цветных металлических сплавов производится с применением приспособлений с алмазными рабочими элементами. Это позволяет добиться максимального качества создаваемого элемента.

tokar.guru

Виды обработки металлов резанием

Металлических деталей существует целая масса, они отличаются своей формой, весом, качеством, поэтому и виды обработки металлов резанием тоже будут отличаться друг от друга. Для изготовления любой детали понадобится металлический материал, им может выступать: сварные заготовки, пластмассы, штамповки, отливки сортовой прокат, поковки. Такие названия можно соединить в одну группу под названием “заготовки”.

Чтобы деталь соответствовала всем заданным параметрам, токарь или фрезеровщик должен снять с заготовки весь лишний металл. До получения нужной формы, мастер будет обрабатывать деталь используя, станок для резки металла или слесарное ручное оборудование. Тот ненужный снятый слой металла называется “припуском на обработку”. В этом и состоит вся сущность обработки металлов резанием. Обработка металла

Существующие способы резания металла

Давайте подробно рассмотрим основные методы обработки металлов резанием, какие они бывают, чем выполняются и т. д.

1. Точение (обточка). Выполняется, когда заготовка не слишком отличается размерами от нужной детали. Этот процесс может выполняться на таком оборудовании (станках): токарных, фрезерных, сверлильных, шлифовальных, долбежных, строгальных и т. д. Для этого резания используют резец токарного станка. Процесс происходит при большой скорости вращения детали, которую ей обеспечивает резец. Это движение называется “главным”. А резец двигается медленно и поступательно, вдоль или поперек. Такой вид движения имеет название “движение подачи”. Скорость резания определяется главным движением.

2. Сверление. Это методы обработки металлов резанием, где название говорит само за себя. Происходит на любом станке, где есть сверло. Заготовка зажимается прочно в тисках, а сверло вращается медленными поступательными движениями по одной прямой. В результате, в детали появляется отверстие с диаметром равным размеру сверла.

3. Фрезерование. Такие способы обработки металлов резанием могут выполняться лишь на специальных столах-станках – горизонтально-фрезерных. Главным инструментом станочника выполняющего фрезерную обработку металла, которое и совершает главное движение, является фреза. Движение подачи производит в продольном направлении заготовка, оно происходит под прямым углом относительно движению станка. Будущую деталь крепко зажимают на столе, и все время она остается неподвижной.

4. Строгание. Происходит на поперечном строгательном оборудовании, станках. Обработка заготовки происходит резцом, выполняющим медленные движения по заданному направлению и обратно. Главное движение принадлежит инструменту – немного изогнутому резцу. Движение подачи совершает заготовка, при чем, оно не сплошное, а прерывистое. Направление последнего движения прямо перпендикулярно главному. В этом виде станков движение резания высчитывается путем сложения рабочего и холостого ходов.

5. Шлифование. Мероприятие выполняется при помощи шлифовального круга на кругло шлифовальных станках. Режущий круг делает вращательные движения, а заготовка получает прямолинейную и круговую подачу, но если вытачивается деталь цилиндрической формы. Когда предметом обработки есть плоская поверхность, то заготовка получает подачу лишь в прямом направлении.

Проходившая выставка в Москве “металлообработка 2013” поражает наличием современного оборудования. фото оборудования с которой представлены в следующем сюжете :

Основная терминология при резании металлов

Глубиной резания называется толщина металла, выраженная в миллиметрах, которая удаляется при одном движении станка. Подачей принято называть расстояние в миллиметрах, совершаемое за одно движение режущего предмета или на которое он передвигается за один свой оборот. Скорость резания – это длина, описанная в метрах, которая понадобится для работы станка за определенно взятый отрезок времени. Такой единицей измерения принято брать минуту.

Для тех, кто хочет лично разобраться в подробностях, достаточно набрать в поисковике – обработка металлов резанием справочник технолога.

Для любого вида резания нужно приложить усилия, чтобы помочь инструменту отделить слой металла. Такие усилия называются “усилиями резания”, именно это понятие помогает найти сопротивление резанию. Сила, с которой материал противостоит инструменту, называют “коэффициентом резания”, для каждого металла он различный. Размер этой величины берется с сечением в 1 мм².

Какие бывают станки по назначению, мы уже описывали выше, а вот по уровню автоматизации они бывают: гидрофицированные, оснащенные программным управлением, автоматы и полуавтоматы.

Для чего предназначен каждый станок

  • Токарные станки производят отверстия в цилиндрах и конусах. Им можно нарезать резьбу, просверлить или зенкеровать. Инструментом этого станка есть резцы разных типов.
  • Сверлильные станки делают такие же операции, как и токарные, но еще умеют растачивать резьбы или отверстия. Работа выполняется при помощи сверл, энкеров, разверток, метчиков, резцов.
  • Фрезерные станки предназначены для работы с плоской поверхностью или фигур, которые сложно сконструированы. Такие операции проводятся с помощью множества лезвий, которые имеет фреза. Такой инструмент тоже имеет свою классификацию.
  • Строгальные станки работают с помощью резцов. Обрабатывают плоские и фасонные заготовки, могут выстрогать траншею.
  • Шлифовальные станки шлифуют с высокой точностью, производят все отделочные работы. Инструмент такого станка – брус и круг.
  • Зуборезные станки помогают вырезать зубья на детали формой конуса или цилиндра.

Если Вы захотите прочесть подобную информацию в несколько развернутом виде, то Вам понадобится учебник обработка металлов резанием, или регулярное издание такое как “журнал металлообработка и станкостроение”.

elsvarkin.ru

Обработка металлов давлением: виды и способы

Процесс производства металлических материалов при помощи давления основан на их свойстве изменять свои размеры и форму под воздействием приложенных сил. Отличительной чертой пластической деформации является не только изменение формы детали, но и ее физических, механических свойств. Благодаря этому технология активно применяется в разных сферах промышленности и производства.

Виды

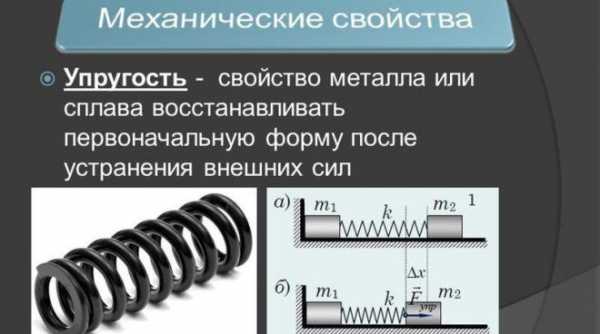

Упругость – общая характеристика всех металлов, являющаяся наиболее важной.

Это свойство, которое позволяет веществу возвращаться в исходную форму после воздействия на него силы давления. Если она превышает предел упругости обрабатываемого материала, его атомы займут устойчивое положение и не вернутся в исходную форму. Такое свойство обозначается термином «пластическая деформация».

Выделяют следующие виды обработки металлов давлением, в зависимости от применяемых для этого температур:

  • Горячая. Если температура рекристаллизации ниже температуры заготовки;
  • Холодная. Если температура рекристаллизации выше температуры заготовки.

В современной промышленности могут использовать следующие способы обработки металлов давлением:

  • ковку;
  • прокатку;
  • волочение;
  • прессование;
  • объемную или листовую штамповку.

Прокатку, прессование и волочение используют для получения изделий с постоянным поперечным сечением по длине, которые применяются как заготовки для дальнейшего производства деталей, или как элементы для строительных конструкций.

Штамповка и ковка применяются для изготовления элементов, являющихся приближенными по форме и размерам к готовым деталям, но требующих последующей механической доработки.

Ковка

Ковка – наиболее простой способ ОМД. В технологии используются универсальные инструменты простой формы (плоские бойки) и гидравлический пресс. Это высокотемпературная операция. Деталь предварительно нагревают. Температура нагрева зависит от характеристик конкретного вещества.

Разогретую до необходимой температуры деталь вставляют между бойками, которые представляют собой две параллельные плиты. Верхний боек может двигаться, нижний является неподвижным. Если при ковке используется молот, после размещения детали по ней наносятся удары верхним бойком. В случае использования гидравлического пресса, деталь медленно сжимается бойками. Для устранения выпуклостей ее помещают на ребро и повторяют процедуру.

При использовании данной разновидности технологии образуется локальная деформация, что позволяет использовать исходный материал сложной формы. При ковке могут использоваться заготовки массой от нескольких грамм до нескольких сотен тонн. По этой технологии можно создавать судовые валы (массой более ста двадцати тонн), прокатные валки (до пятидесяти тонн).

Прокатка

При прокатке вещество деформируется во время прохождения через вращающиеся валки. Сначала при помощи силы трения деталь втягивается между валков. После этого она проходит между ними, деформируясь и приобретая во время прохождения необходимую форму. В процессе производства используется специальная машина – прокатный стан. Обработка металлов давлением преследует две цели: придание детали заданного профиля и уменьшение ее поперечного сечения.

Выделяют три способа прокатки:

  • продольная. Наиболее распространенный способ. Заготовку пропускают между валками. Ее толщина уменьшается до размеров зазора между используемыми валками;
  • поперечная. Данным способом обрабатывают втулки, шары, цилиндры. Поступательное движение в процессе прокатки отсутствует;
  • полые предметы изготовляются путем применения поперечно-винтовой прокатки.

Этими видами прокатки широко пользуются в современной промышленности. Так, прокатке поддается около восьмидесяти процентов всей выплавляемой сегодня стали. Таким способом изготавливаются блюмы, балки, трубы, рельсы, слябы, круглые и квадратные профили, шестерни и т.п.

Волочение

Под волочением подразумевается способ изменения металла давлением, во время которого деталь протягивают через фильеру.

В зависимости от конкретных условий, она может предварительно нагреваться. В зависимости от цели, заготовка может поддаваться волочению один раз, или проходить через несколько фильер, что подразумевает постепенное уменьшение ее поперечного сечения.

В большинстве случаев таким способом обрабатывают прокатные материалы. Волоки, через которые осуществляется волочение, могут состоять из алмаза, твердых сплавов или инструментальной стали. Для проведения процедуры происходит захват заостренного конца прутка клещами, с помощью которых и осуществляется волочение. Этот метод обработки металла давлением используется для изготовления проволоки (толщиной от нескольких микрометров до шестнадцати миллиметров), тонкостенных труб и других пустотелых профилей.

Прессование

Суть технологии прессования в выдавливании вещества через специальное отверстие матрицы. Материал при этом должен находиться в закрытой форме. Пуансон, выдавливая вещество, находящееся в закрытом контейнере, через отверстие матрицы, придает ему необходимую форму. Обработка металлов прессованием используется для изменения свойств хрупких металлов в авиастроении и цветной металлургии.

В качестве исходного материала применяется:

  • алюминий;
  • медь;
  • магний;

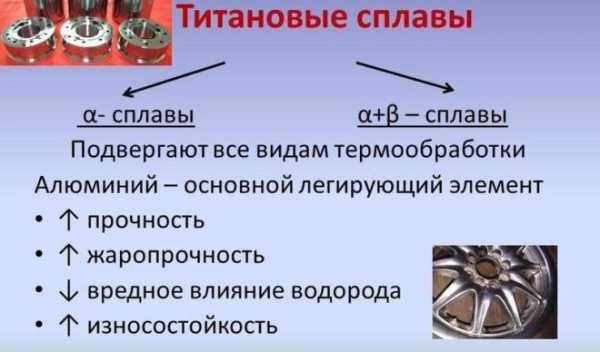

  • титановые сплавы.

Для олова, меди, чистого алюминия используется холодная обработка, для никеля, титана, и тугоплавких металлов – горячая. Матрица, через которую пропускают металл, изготавливается из жаропрочной стали.

Штамповка

При объемной штамповке металлических заготовок, деталь деформируется в полости штампов. При этом форма полости такая же, как форма будущей поковки. Благодаря этому обеспечивается высокая точность. В большинстве случаев в качестве исходного вещества используется продукция проката, которую предварительно разрезают на части. Объемную штамповку производят при помощи пресса, специализированных машин или на молотах.

Несколько отличается от предыдущей технологии листовая штамповка.

Для нее используются листы, полосы или ленты, деформация которых происходит в штампе, специальном инструменте, предназначенном для таких операций. Штамп состоит из пуансона и матрицы, которые устанавливаются на механическом или гидравлическом прессе. Благодаря холодной обработке, заготовки после листовой штамповки имеют малую шероховатость поверхности и являются более прочными.

Таким образом, основные виды обработки металлов при помощи давления широко используются в современной промышленности и применяются для изготовления разных заготовок и готовых конструкций. В зависимости от конкретной цели, материал может предварительно разогреваться, или применяется холодная обработка. Простейшим способом обработки металлических материалов давлением является ковка, наиболее высокопроизводительным – прокатка.

Видео по теме: Прессование и волочение металлов

promzn.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
