В нынешнее время древесина достаточно часто применяется для создания всевозможных конструкций. В большинстве случаев используют профилированный брус, который хорошо подходит в качестве строительного материала для возведения домов и иных построек.

Нагель деревянный начали применять для того, чтобы обеспечить надежность и прочность во время соединения элементов здания. Таким образом, конструкция получает необходимую жесткость, а вероятность деформации древесины отходит на второй план. Помимо этого, будет возможность нормальной усадки дома. Правильная установка даст возможность объединить все элементы, дома не потеряв требуемые свойства конструкции.

Деревянные нагели для строительства дом из бруса

Непосредственное предназначение нагелей

Нагель – это своеобразные штыри, монтаж которых выполняется перпендикулярно оси элементов. Они используются для соединения смежных венцов. Основная задача нагелей для бруса – предотвратить возможность смещения элементов. Это обусловлено тем, что даже сухие элементы деревянного сруба в ходе эксплуатации поддаются деформации, причиной чему становятся разнообразные факторы, к примеру, влажность. Использование данного компонента для крепления не допускает вероятности происхождения деформации дерева, ведь они плотно объединяют венцы сруба друг с другом.

Можно услышать много мнений, что нагель служит для стяжки каркаса, но такое суждение является ошибочным. Этот компонент предназначен для того, чтобы при усадке и сушке бруса, он не утратил исходное положение, дабы конструкцию постройки не повело.

Достоинства и недостатки крепления при помощи деревянных нагелей

«Нагель» в переводе с немецкого – «гвоздь». Он имеет вид штыря, который произведен из деревянной основы. Этот строительный элемент бывает двух основных форм: квадратной и круглой.

При помощи нагеля вероятность смещения бруса устраняется, благодаря чему все элементы возведения постоянно удерживаются на одном уровне.

Принцип действия нагелей
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства деревянных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Самое главное, чтобы данный элемент крепления имел гладкую поверхность, потому как в ином случае имеют возможность появиться щели в стене. Среди преимуществ, которые открываются при использовании нагелей при строительстве деревянных домов, отметим:

  • Коррозия для них не страшна;

  • Не деформируются при перемене температурного режима;

  • Нагеля во время сборки конструкций не становятся помехой для усадки стен.

Такое крепление усыхает вместе со стенами, что весьма немаловажно.

Что касаемо негативных сторон таких «гвоздей» – они отсутствуют. В том случае, когда было принято решение возвести дом из бруса, выбор такого вида крепления будет самым идеальным. Есть лишь один нюанс – выполнение работ с использованием нагелей будет длиться дольше по времени и окажется более затратным, чем при помощи обычных металлических гвоздей.

Виды и формы

Нагели производятся с разным сечением:

  1. Прямоугольные.

  2. Квадратные.

  3. Круглые.

Безусловно, в большинстве случаев применяют крепления круглой формы, потому как под квадратное сечение сделать отверстие довольно затруднительно. По виду нагели делятся на: деревянные и металлические.

Формы нагелей для монтажа брусового дома

Металл – не совсем выгодно

В том случае, если выбор был отдан металлическому варианту крепления, то он может быть произведен из арматуры или же будет полый внутри. Такой материал новичку покажется достаточно сложным в работе с ним, а помимо этого, есть вероятность навредить недешевому брусу. Именно по этим причинам и предпочитают работать с деревянным крепежом. Также металлический вид нагеля по стоимости обходится дороже, что делает его не совсем подходящим вариантом при постройке конструкций из дерева.

Дерево – лучший выбор

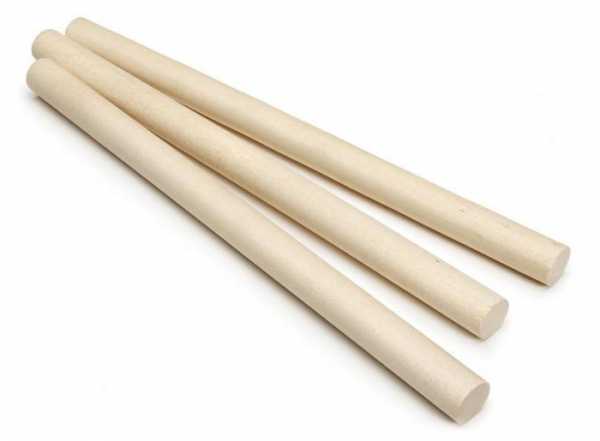

Готовые деревянные нагели для бруса должны быть выполнены из сырого материала, а также обязательно их нужно пропитать специальным средством, не допускающим возможности гниения.

Производство и эксплуатация нагелей во время возведения построек из бруса

Плотники активно применяют нагели при возведении деревянных домов. Чтобы изготовить такой крепежный элемент, используют дерево лишь твердых пород.

Во время изготовления используют токарный станок, при помощи которого и удается выточить изделие. В таком случае, обязательно обращают внимание на то, чтобы не было всевозможных сучков или же повреждений. Стержень в диаметре должен быть не менее 2,5 см.

Наглядно про нагели смотрите в видеоролике:

Установка нагеля – достаточно незамысловатое дело. Его забивают в отверстие, но не полностью, чтобы не создать трещину в брусе. Штырь обязан входить в готовое отверстие без излишнего затруднения, чтобы усадка дерева в дальнейшем проходила свободно. Расстояние, которое оставляют между креплениями, необходимо рассчитывать исходя строительной документации. Установку производят в шахматном порядке. Перед монтажом крепления, его смазывают особым строительным клеем, после чего забивают киянкой.

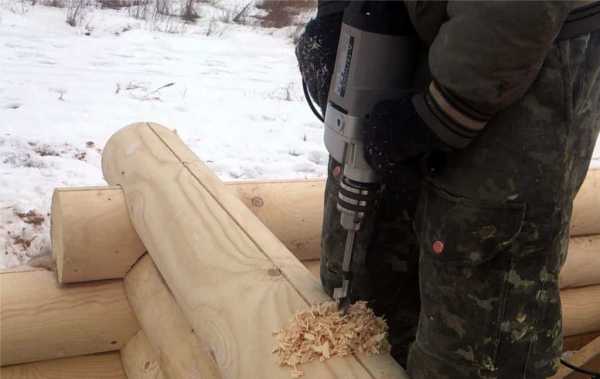

Сверление отверстия под нагель
Это может быть интересно! В статье по следующей ссылке читайте про то, как оштукатурить деревянный дом изнутри и снаружи.

Итог

Сборка бруса на нагеля из твердых пород дерева – наиболее выгодный и оптимальный выбор, когда требуется надежно соединить конструкцию строения. Такой элемент крепления способен обеспечить прочностью и долголетие возведения, а также устранить возможность появления деформаций дерева. Использование такого крепежного элемента незаменимо, ведь он дает возможность не допустить вероятности смещения венцов сруба, что может иметь место вследствие усадки в период эксплуатации. В таком случае усыхание древесины осуществляется равномерно, благодаря чему поддерживается целостность стен домов.

Оцените статью, мы старались для Вас

m-strana.ru

назначение шурупа, классификация, как пользоваться крепежным элементом

Бетон, будучи материалом высокой плотности, идеально подходит для строительства стен и перекрытий. Однако в него проблематично вмонтировать крепеж, фиксирующий полку, люстру или навесную деталь интерьера. В ситуации, когда необходимо прикрепить какую-либо конструкцию к бетонному основанию, не обойтись без специального крепежного изделия — так называемого нагеля по бетону.

Устройство и назначение

По большому счету, нагель по бетону — это тот же самый саморез, представляющий собой стержень с переменной резьбой и острым наконечником. Крепежное изделие, изготовленное из закаленной стали и покрытое защитным цинковым или медным слоем, как правило, имеет потайную головку, на которую нанесены внутренние насечки. Для монтажных работ, где используются нагели, применяют шестигранную биту.

На фоне других шурупов по бетону нагель выделяется своим специфическим строением, а именно — неравномерным шагом резьбы. Такое конструкционное решение обусловлено повышенной прочностью бетона, в котором стандартный шуруп надежно закрепить попросту невозможно. У некоторых видов нагелей есть специальные насечки для улучшения сцепления с бетонным основанием, поэтому саморез надежно фиксируется даже в пористом материале.

Что касается сфер применения, то крепежный элемент используют в самых разных технологических операциях, предусматривающих соединение бетонных структур с различными деталями (оконные рамы, электротехнические приборы, полки, картины). Области применения такого крепежа по бетону ограничиваются лишь размером самого шурупа.

Классификация нагелей

Предприятиями выпускается несколько разных видов нагелей, отличающихся друг от друга формой головки, типом покрытия, параметрами резьбы и длиной рабочей части.

В зависимости от формы шляпки выделяют следующие категории шурупов по бетону:

  1. С прямоугольной головкой. Есть конический или крестообразный шлиц — такой шуруп-нагель идеально подходит для работы с электроинструментом, поэтому пользуется наибольшим спросом.
  2. С шестигранной головкой. Имеется шлиц или внутренняя резьба. Для монтажа таких шурупов подходят рожковые и накидные ключи.
  3. С потайной головкой. Характеризуется округлой или петлеобразной формой. Внутренняя сторона головки оснащена раззенковкой, обеспечивающей более плотное прилегание к фиксируемой детали.

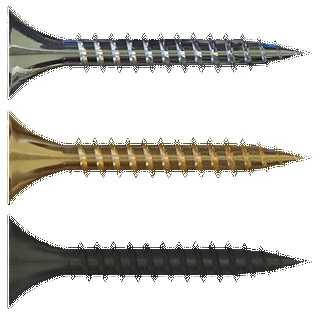

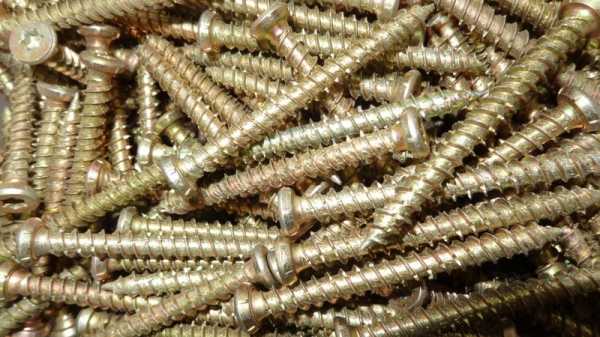

Специальное напыление защищает углеродистую сталь от коррозийного разрушения и других внешних факторов. В зависимости от цветовой гаммы покрытия нагели делят на три вида:

  1. Черные. На стержень нанесено оксидированное покрытие. Такие шурупы очень боятся влаги, поэтому их крайне не рекомендуется использовать на улице или в подвальном помещении.
  2. Серебристые. Сверху нанесен защитный слой цинка. Подходят как для внутренних, так и для наружных работ. Не подвергаются деформации и разрушению даже в самых неблагоприятных условиях.
  3. Желтые. Шурупы с медным покрытием очень чувствительны к внешнему воздействию, поэтому их не стоит использовать на улице.

Несмотря на то что рабочая часть нагеля имеет меняющуюся резьбу (главное отличие от остальных крепежных элементов подобного типа) и одинаковый диаметр 7,5 мм, длина изделий может быть разной. Минимальный размер рабочей (вкручиваемой) части составляет 70 мм, максимальный — 200 мм.

Особенности выбора крепежного изделия

Основной критерий выбора нагеля по бетону — способность фиксирующего элемента выдерживать предполагаемую нагрузку. По расчетам специалистов, для малогабаритной и легкой конструкции, например книжной полки, подойдет шуруп длиной 70 мм. Чтобы закрепить в проеме оконную раму или дверь, понадобятся более длинные нагели. Так, конструкция, весящая в общей сложности около 100 кг, требует применения шурупов, длина которых не менее 150 мм.

Немаловажными моментом при выборе крепежного изделия является шаг, с которым монтируют элемент в общей монтажной системе одного объекта. Расстояние между шурупами должно составлять порядка 70−100 мм. Эту дистанцию сокращают или увеличивают — в зависимости от конструкционной особенности предмета, соединяемого с бетонным основанием.

Выбирая крепеж по бетону, обязательно учитывают эксплуатационные условия. Одно дело — использовать нагель в помещении с повышенным уровнем влажности (ванная комната, санитарный узел), а другое — в комнате с сухим воздухом, поэтому особое внимание уделяют защитному покрытию крепежа.

Техника монтажа

Тот, кто ни разу не занимался ремонтом, может не знать, как пользоваться нагелем по бетону. На самом деле в этом нет ничего сложного. Чтобы закрепить нагель в стене или потолке, необходимо выполнить следующие действия:

  1. Перед началом работы нужно тщательно зачистить поверхность, куда предстоит вкручивать шурупы.
  2. Затем следует провести разметку отверстий. От краев отступают минимум 50−60 мм, а расстояние между точками не должно превышать 600 мм.
  3. Когда разметка будет нанесена, приступают к сверлению. Глубина посадочного отверстия должна соответствовать крепежу. Как уже было сказано ранее, монтаж некоторых нагелей можно проводить без предварительного рассверливания и установки дюбеля.
  4. Во время работы сверло подвергается сильному нагреву, поэтому его время от времени нужно опускать в воду или масло.
  5. Если вдруг понадобится увеличить глубину отверстия, используют металлический штырь, который несколько раз проворачивают внутри отверстия, добиваясь оптимальной длины.
  6. Переменная резьба нагеля позволяет ему прочно закрепиться даже в пористом основании. Материал, из которого сделан шуруп, довольно хрупкий, поэтому стержень легко ломается, если применить чрезмерную затяжку. Именно по этой причине мастера предпочитают использовать обычную отвертку, а не электрошуруповерт, работающий на больших оборотах и сильно нагревающий нагель.
  7. Если крепежное изделие с трудом входит в бетонную стену, то разрешается использовать молоток. Но делают это только при незначительной нагрузке на шуруп.

Кому-то может показаться, что вкрутить нагель в бетонную стену — задача трудновыполнимая. Тем не менее, зная технологию крепления и имея представление о видах и технических характеристиках этого крепежного изделия, монтаж шурупа по бетону не составит большого труда.

tvoidvor.com

Нагель по бетону размеры и как пользоваться

Провести монтаж навесных деталей, установку дверных и оконных конструкций на плотном искусственном или природном камне поможет нагель по бетону. Он являет собой специальный крепеж, предназначенный для работы с бетонными основами и сверхтвердыми материалами.

Виды нагеля в зависимости от формы головки

Нагель, или саморез по бетону, — это стержень диаметром 7,5 мм, характеризующийся наличием переменной резьбы и острых насечек по всей длине. Это значит, что резьба имеет не одинаковый размер, а попеременно то низкий, то высокий, что дает возможность надежно зафиксировать саморез в твердой структуре. Этот вид материалов используют во время монтажных работ с бетоном, твердотелым и пустотелым кирпичем, природным камнем.

Существуют разные виды нагеля, которые отличаются один от другого в зависимости от формы головки, типа покрытия, параметров резьбы и общей длины.

В зависимости от формы головки выделяют следующие виды нагелей:

  1. Шуруп с потайной головкой. Характеризуется конической формой и крестообразными шлицами.
  2. Шурупы-кроки. С прямоугольной головкой, которая имеет округлую или петлеобразную форму.
  3. Шуруп с шестигранной головкой. Имеет внутреннюю резьбу и крестообразную шлицу. Используется при работе с накидными и рожковыми ключами.
  4. Шурупы-шпильки. Отличаются наличием резьбового сгона.
Виды нагилей

Вид нагеля выбирается с учетом того, какие будут проводится работы — установка оконных проемов, дверных коробок или тяжелых предметов интерьера. Шурупы, имеющие головку в виде шпильки, устанавливаются только в предварительно подготовленные отверстия. Для повышения надежности в отверстие предварительно ставится дюбель. Другие виды саморезов вкручиваются непосредственно в бетон и другие твердые материалы.

Варианты покрытия и размеров нагеля

Саморезы могут иметь разное покрытие, от чего зависит их стоимость:

  1. Серебристые. Имеют красивую оцинкованную поверхность серебристого цвета. Их применяют для любых работ — как внутренних, так и наружных.
  2. Желтые. Покрыты медью, их можно использовать только для внутренних работ.
  3. Черные. Имеют оксидированное покрытие. Чувствительны к воздействию влаги, поэтому применяются только в теплых помещениях.

Поверхность нагеля должен соответствовать тому, для каких работ он предназначен — внутренних или наружных.

Саморез для бетона может иметь разную длину. Минимальная его длина составляет 7 см, максимальная — 20 см. Кроме того, существуют саморезы с промежуточной длиной — 9 см, 11 см ,13 см, 15 см и 18 см. Это дает возможность подобрать необходимый размер. В зависимости от того, с какой целью устанавливается крепеж, подбирается и длина саморезов. Для нетяжелых конструкций, к примеру книжной полки, достаточно будет крепежа длиной 7 см. Крепление оконных рам и дверей требует длинных саморезов по бетону. А конструкции весом более 100 кг требуют применения шурупов не менее 15 см длиной.

Особенности использования саморезов по бетону

Перед тем, как приступить к монтажу, необходимо провести подготовительные работы, проанализировать, какие конструкции будет на них крепиться. Исходя из этого, проводится расчет необходимого количества расходных материалов, их длины и покрытия.

Для облегчения работы перед установкой крепежа необходимо просверлить отверстие. Главное условие — оно должно быть на 15-20% меньше, чем диаметр нагеля. Оно тщательно очищается от пыли и грязи, после чего устанавливается саморез.

Кроме того, шуруп по бетону нагель можно вкручивать в стену или потолок без предварительного просверливания. Это и является главной отличительной особенностью данного крепежа от других видов саморезов.

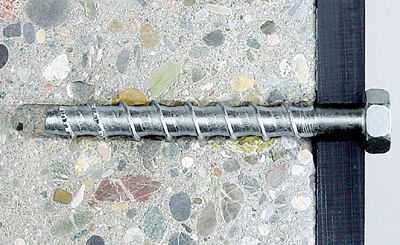

Шуруп по бетону в стене

Вкручивание шурупов проводится с помощью специальной отвертки или насадки на шуруповерт, которая подбирается в зависимости от головки. Вкручивание должно проводиться осторожно и медленно, чтобы не допустить его обламывание. Ни в коем случае нельзя саморез перетягивать. При слишком быстрых оборотах головка перегревается и даже может разрушится, в результате чего ее нельзя будет установить окончательно.

okbeton.ru

Нагели. Типы нагелей

Типы нагелей. Нагелями называются стержни или пластинки, которые воспринимают сдвигающие силы в швах сопрягаемых элементов, работая сами в основном на изгиб. Так как древесину можно рассматривать как упругую среду, то нагель будет работать на изгиб, как стержень или пластинка, находящиеся в упругой среде. Нагели бывают цилиндрические и пластинчатые.



К цилиндрическим нагелям относятся: а) стальные нагели, представляющие собой отрезки из круглой стали, и болты; б) дубовые нагели, вытачиваемые из брусков квадратного сечения на круглопалочном станке на нужный диаметр; в) гвозди; г) шурупы и глухари, у которых цилиндрическая часть оканчивается винтовой нарезкой.

Стальные и деревянные цилиндрические нагели вставляются (забиваются) в просверленные в пакете отверстия. Гвозди забираются в древесину без предварительной рассверловки; однако при диаметрах гвоздей более 6 мм необходима предварительная рассверловка отверстий, так как такие толстые гвозди трудно забираются и при забивке часто гнутся.

Шурупы и глухари вставляются в предварительно рассверленные отверстия на меньший диаметр на неполную глубину и завинчиваются. В головках шурупов с формой шарового сегмента есть прорезь для завинчивания их отверткой, а глухари имеют квадратную или шестигранную головку для завинчивания их гаечным ключом. Шурупы и глухари применяются для прикрепления металлических элементов к деревянным, например в стыках растянутых элементов, перекрываемых металлическими накладками.

Пластинчатые нагели представляют собой дубовые пластинки и применяются для воспринятая сдвигающих сил в швах составных балок. Разрешается изготовлять пластинки и из других твердых лиственных пород (береза, бук, граб), но при условии обязательного сплошного антисептирования их.

Расчет цилиндрических нагелей. В сопряжениях элементов деревянных конструкций встречаются две основных схемы работы цилиндрических нагелей: симметричная и несимметричная (рис. 36). При обеих схемах сам нагель работает на изгиб, как стержень, находящийся в упругой среде, каковой является древесина сопрягаемых элементов. Древесина сопрягаемых элементов в нагельном гнезде работает на смятие.

Если бы нагель был абсолютно жестким, то в каждом деревянном элементе напряжения смятия распределялись бы по его толщине равномерно. В действительности нагель при работе сопряжения изгибается и вызывает далеко не равномерное распределение напряжений в нагельных гнездах. Наибольшие напряжения концентрируются у бортов.

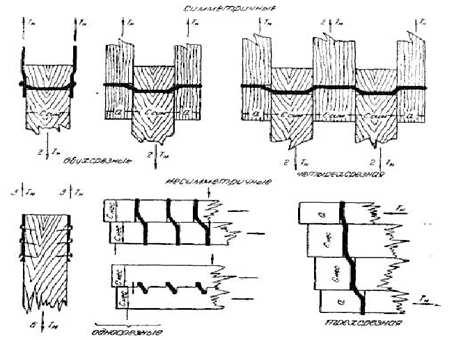

Рис. 36. Симметричные и несимметричные виды работы нагелей

В работе нагельного соединения, сопрягаемые деревянные элементы разделяют на крайние и средние, толщины которых обозначают через а и с. Расчет нагельного сопряжения сводится к тому, чтобы обеспечить необходимую прочность самого нагеля на изгиб и необходимую прочность древесины на смятие как в крайнем (а), так и в среднем (с) элементах.
Расчет нагеля как стержня, находящегося в упругой среде, по теории балок на упругом основании очень трудоемок и для целей практики непригоден. Действующими ныне нормами (НиТУ-122-55) принята упрощенная методика расчета нагельных соединений.

banevo.ru

виды, преимущества и особенности использования



Крепеж для пластиковых окон, какой выбрать, анкера, рамные дюбели, пластины, преимущества и недостатки | Все о пластиковых окнах

На рынке существует множество крепежных элементов, однако именно их разнообразие и ставит в тупик. Разные источники нахваливают тот или иной крепеж, но здесь, как и везде у каждого есть свои особенности, преимущества и недостатки. Рассмотрим каждый из них по порядку, и расскажем для чего используется тот или иной элемент.

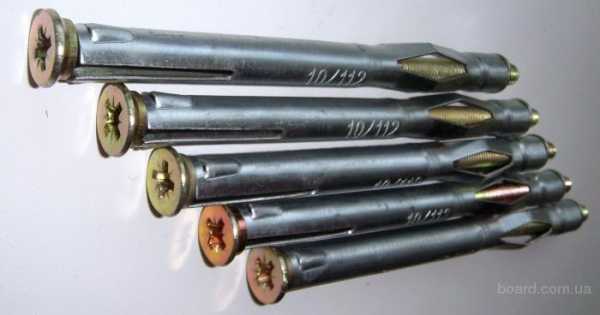

Анкер или анкерный дюбель.







Первое профессиональное крепление, очень надежное. Состоит из трех элементов: винт с резьбой, гильза (это верхний слой) и втулки внутри. При завинчивании винта втулка распирает гильзу и крепеж получается надежно зафиксированным.

Но есть и недостаток: крепеж зафиксирован так надежно, что порой вынуть его обратно очень проблематично. Конечно, устанавливая пластиковые окна вы об этом не думаете, также когда то вы возможно поменяете и их, или если вдруг вам установят их не по уровню и потребуется переустановка, проблемы будут налицо. Да и по словам опытных монтажников, иногда просто сверло может попасть в арматуру и отверстие надо сверлить другое. Вам могут разворотить всю конструкцию до безобразного состояния.

Еще одно: довольно тяжело закрепить в домах с многослойными стенами, он будет просто проваливаться в стене, и распорка не закрепится. Например, серия панельных домов П-44, имеет внутри  воздушный слой с утеплителем, в который закрепиться анкером просто невозможно.

Размер дюбеля варьируется от 100 до 200 мм, толщина 8-10 мм. Размер вы выбираете исходя из того, какое расстояние от рамы до откоса у вас имеется. Анкер устанавливается на внутренней части конструкции под стеклом. Толщина рамы обычно около 4 см, плюс он должен войти в стену минимум на 4 см, то есть 8 см уже занято. Если расстояние от рамы до откоса 2-3 см, то можно взять и 110 мм анкер, если 5-7 см, то уже 150-160 мм.





Нагель или шуруп по бетону.





Обычный шуруп, также надежное крепление, но в отличи

pellete.ru

Нагель деревянный монтаж, из чего лучше сделать и какой формы установить

Нагель деревянный  — наиболее распространенный вид нагелей, используемых при сборке сруба. Перед металлическими они имеют ряд преимуществ.

Деревянные нагели не меняют свой размер под воздействием перепадов температур, на них не появляется конденсат, они не ржавеют. Когда происходит усушка дерева, их размеры уменьшаются  так же, как и размеры бруса или бревна. Поэтому в процессе высыхания сруба прочность соединений не уменьшается.

Согласно СНиП II-25-80 «Деревянные конструкции», введенному в действие с 01.01.1982 г., древесина нагелей  должна быть прямослойной, без сучков и других пороков, влажность древесины не должна превышать 12%. Если они изготавливаются  из древесины малостойких в отношении загнивания пород (береза, бук) то должны подвергаться антисептированию.

В соответствии со стандартом ГОСТ 30974-2002, действующим с 01.03.2003г.  для изготовления нагелей должна использоваться древесина дуба, березы, ясеня, лиственницы и сосны с влажностью меньшей, чем влажность бруса или бревен, из которых складывается сруб на 2-3 %.

На практике нагели изготавливают чаще всего  из березы, материала и достаточно прочного и достаточно распространенного и недорогого.

Формы деревянных нагелей

По форме деревянные нагели делают или круглыми, или квадратными. Но применяют также и восьмигранные, и треугольные.

По вопросу о том, какие нагели лучше, на практике пришлось столкнуться с различными мнениями. Одни строители утверждают, что лучше круглые, так как они прочнее, надежнее  и ведут себя  в срубе лучше. Другие говорят, что у квадратных нагелей меньше площадь соприкосновения с внутренней частью отверстия, а значит меньше вероятность, что брус или бревно на них зависнет. На практике же все-таки чаще приходиться видеть применение строителями нагелей круглого сечения.

Размеры нагелей

Толщина нагелей обычно составляет 25 – 30 мм, в зависимости от диаметра бруса или бревна (диаметр нагеля принимается около 1/6 диаметра бруса).  Согласно ГОСТ 30974-2002 для элементов толщиной менее 140 мм диаметр нагеля берется в пределах от 20 до 25 мм, при толщине от 140 и более мм размер нагеля  30 мм.

Длину нагелей ГОСТ не регулирует, однако на практике  она составляет где-то 120 – 150 мм.  Но это, так сказать, в классическом варианте,  при соединении одним нагелем двух брусьев. Когда же одним нагелем соединяют сразу по три бруса (или бревна), его длина также увеличивается. Для установки нагелей предварительно высверливаются отверстия. Согласно требованиям ГОСТа диаметр нагелей (шкантов) и диаметр отверстий под них должен быть одинаков. Отклонения от  диаметра  и у того, и у другого не должны превышать 0,5 мм.   Нагели скрепляют обычно одновременно по два расположенных друг под другом  венца.

Установка нагелей в брус и бревно

Отверстия под них делают просверливая верхний брус или бревно насквозь, а нижний примерно на половину.

Отверстия под нагели сверлятся строго вертикально по центру  бруса. По углам нагели (шканты)согласно ГОСТ  30974-2002 устанавливаются в центре углового соединения. Далее отступив от угла на расстоянии 300 – 500 мм их располагают  в шахматном порядке на расстоянии 1500 – 2000 мм друг от друга.

Для того, чтобы в результате усадки и усушки брус или бревно не повисли на нагелях, длину нагеля делают короче, чем глубина отверстия под него на 20 – 30 мм.

При забивании нагелей заходить они должны без особых усилий, но при этом ни в коем случае и не болтаться внутри отверстий. Забивать их желательно не молотком или кувалдой, а деревянной киянкой.

При строительстве бани из бревна или бруса, даже если они имеют и относительно  небольшие размеры, нельзя пренебрегать установкой нагелей, которые будут являться дополнительной  гарантией  сохранности ее целостности на весь срок ее эксплуатации.

Похожие статьи

mastrerkon.ru

Нагель деревянный, фото, размеры

Нагель (шкант) в строительном деле обозначает крепеж в виде штыря, и служит он для предотвращения смещения элементов строительной конструкции, так как при изменении температуры и влажности древесина также меняет свои характеристики – разбухает, усыхает, деформируется. Конструктивно нагель деревянный изготавливается круглым или прямоугольным, длина метиза – 120-150 мм. Также в домах из дерева может применяться не только деревянный нагель, но и железный или пластиковый. Для панельных строительных объектов производятся нагели по бетону.

Нагеля по бетону, по металлу и по дереву

Разновидности и характеристики нагелей

Теперь, когда мы знаем, что такое нагеля, можно рассмотреть их параметры и классификацию. При применении деревянных нагелей в соединении бруса, балок, бревен или других элементов конструкции штыри удерживают от непропорционального изменения размеров соединяемые детали при усушке дерева. Вбитый в древесину нагель для бруса при приложении изгибающих, сдвигающих или прямых нагрузок проворачивается из-за смятия древесины, и изгибается, увеличивая площадь соприкосновения и сопротивление нагрузке.

Если древесина набирает влажность, то ее объем увеличивается, и в месте нахождения нагеля для бруса начинается обратный сдвиг, то есть, нагрузка на метиз уменьшается, и нагель вновь занимает первоначальную позицию. Поэтому именно для деревянных конструкций, более подверженных изменениям геометрии и физических характеристик, деревянные нагеля предпочтительнее других типов метизов.

Преимущества, которыми обладают деревянные нагели:

  1. Шканты из дерева гораздо эффективнее выдерживают любые нагрузки, так как дерево – материал гибкий;
  2. Так как и нагели для бруса, и сам брус сделаны из древесины, их параметры схожи, и при усушке, переувлажнении или механических нагрузках объем и размеры изменяются одинаково и одновременно, что помогает сохранить целостность конструкции;
  3. При переувлажнении деревянный нагель расширяется, уплотняя и герметизируя соединение.

Недостатки: деревянный шкант служит намного меньше, чем металлический нагель, больших нагрузок выдержать не способен, поэтому использование таких метизов ограничено особенностями зданий и сооружений.

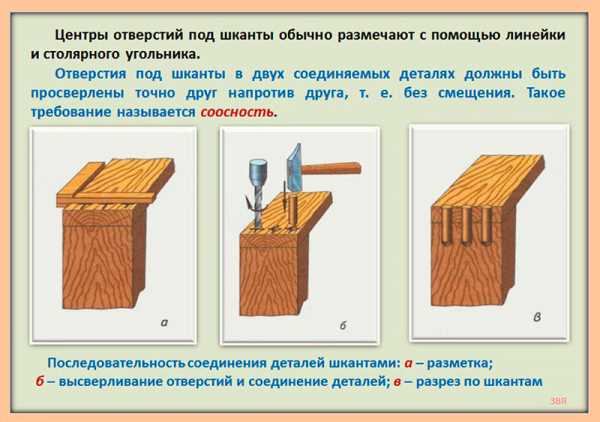

Схема соединения деталей нагелями



Металлические нагели сделаны из железного прута, но их увеличенная долговечность и прочность не являются основанием для более частого применения в строительстве деревянных домов. Нагель металлический образует слишком прочное и неподвижное соединение, которое удерживает деревянные детали от необходимых минимальных сдвигов пир усадке, усушке или увлажнении.

Достоинства металлических нагелей в строительстве:

  1. Фиксированный размер – это надежность удержания нагеля в заданном положении без выдавливания или проваливания;
  2. При забивании железных метизов верхних слой древесины не способен деформироваться или коробиться;
  3. На металлические нагеля проще крепить теплоизоляцию, использовать пружинную стяжку.

Недостатки: из-за высокого коэффициента теплопроводности железа в местах креплений часто появляются «мостики холода». При этом жесткое крепление помогает появлению и накоплению конденсата вокруг метизов, а резьбовая поверхность, разрушая при вкручивании древесину, облегчает впитывание влаги в деревянные элементы конструкции брусового сооружения.

Металлический нагель для соединения деревянных деталей

Классификация нагелей

Деталь нагель что это такое? Конструктивно и как деталь, имеющая определенные формы и размеры, эти метизы подразделяются на несколько подгрупп.

По функциональной принадлежности:

  1. Гладкий цилиндрический нагель – это круглый симметричный или асимметричный стержень из перечисленных выше материалов. В свою очередь, такие метизы подразделяются на:
    1. Гладкие цилиндрические изделия, которые вбиваются в заранее просверленные отверстия и соединяют элементы конструкции по длине. Для более плотного соединения диаметр нагеля и отверстия делается одинаковым. Кто хоть раз сверлил отверстия под шканты – знает, как важно соблюдать это условие. Из-за точности соблюдения диаметров лучше использовать дрель для сверления бруса под нагели со сверлом по дереву, а не по металлу – так внутренние края отверстия меньше разбиваются;
    2. Стяжной болт с гайкой тоже считается нагелем, и применяется для увеличения сил трения между элементами, что увеличивает несущую способность узла;
    3. Если диаметр отверстий при расчетах соединений оказывается ≤ 6 мм, то используют винтовые нагели. При вкручивании винт разрушает волокна древесины, поэтому такой способ соединения применяют в особых случаях;
    4. Металлические гвозди Ø ≤ 6 мм. Их не вкручивают, а забивают, что намного быстрее. При этом гвоздь раздвигает волокна, не разрушая их. При этом дерево вокруг образующегося отверстия уплотняется и может расколоться;
    5. Пластинчатыми нагелями соединяют сразу несколько бревен или балок по высоте. Длина пластины зависит от нагрузки.
Применение пластинчатых нагелей



По форме:

Основные геометрические формы нагелей: круглые и сложные (фигурные). Цилиндрические метизы на практике применяются чаще, особенно в деревянных объектах.

  1. Круглый стержень обеспечивает надежное соединение;
  2. Квадратный нагель имеет меньшую площадь контакта с элементом, поэтому деталь будет закреплена не жестко;
  3. Шестиугольные нагели объединяют преимущества первых двух вариантов;
  4. Метизы сложной конфигурации специального назначения.
Нагели сложной формы

Свойства и материалы нагелей

Деревянный шкант должен изготавливаться из более прочной древесины, чем соединяемые детали. Например, при соединении элементов из хвойных пород дерева нагели должны изготавливаться из дуба, березы, бука, ясеня, лиственницы, и т.д.

  1. Согласно нормативам СНиП, при изготовлении деревянных нагелей можно пользоваться древесиной высшего или первого сорта, без сколов, трещин, сучков и отверстий от них, свилеватости и т.д. влажность такой древесины не должна быль более 12%;
  2. Все метизы необходимо пропитывать антисептическими и антипиреновыми составами;
  3. Геометрические размеры шкантов не устанавливаются точно – требования ГОСТ 30974-2002 определяют диаметр или сечение нагеля не более 1/6 от диаметра или сечения соединяемого изделия – бруса, балки, бревна. Например, при соединении бревен Ø ≤ 140 мм используют метизы Ø 20-25 мм, при Ø ≥ 140 мм – нагели Ø ≥ 30 мм;
  4. По длине шканты могут быть произвольными, но строительная практика показала, что длина в среднем нагелей берется в диапазоне 120-150 мм для скрепления двух элементов. При соединении трех и более деталей длина метиза увеличивается соответственно.
Соединение нагелями трех и более бревен



Как крепить нагеля

Деревянные шканты в строительстве применяются редко – в основном для соединения деталей деревянного дома из бревен или бруса, поэтому схема и технология соединения зависит только от технологии укладки бревен или бруса. Как правильно монтировать нагель:

  1. При соединении двух бревен отверстие под шкант в верхнем бревне делают сквозным, в нижнем – на половину диаметра;
  2. Отверстие под нагель сверлят вертикально с таким расчетом, чтобы бревно или брус передвигались при насаживании на шкант. Располагаться отверстие должно строго точно по центру соединяемой Детали
  3. Если шкант вставляется на углу, то от угла пир сверлении отверстия следует отступить на 30-40 см. Следующие по длине отверстия сверлятся через 150-200 см, располагать их необходимо в шахматном порядке;
  4. По глубине отверстие должно быть больше длины метиза на 20-30 мм, чтобы при усадке бревен они не зависли на шкантах;
  5. Нагель в отверстие забивают деревянной киянкой, поэтому диаметр отверстий и диаметр нагелей должен совпадать.
