Виды механической обработки металлов – Обработка металла: виды, способы, классы, станки

Виды механической обработки металлов: коротко о главном



Вопросы, рассмотренные в материале:

  • В чем заключаются особенности механической обработки металлов
  • Для кого актуальна механическая обработка металлов и сплавов
  • На каком оборудовании происходит механическая обработка металлов
  • Какие существуют виды механической обработки металлов
  • К каким современным видам обработки металлов стоит присмотреться

Механическая обработка деталей заключается в изменении их внешних параметров при помощи вспомогательных средств. Для подобной работы с металлическими заготовками применяют специально предназначенные режущие инструменты: резцы, протяжки, сверла, метчики, фрезы. Все действия на металлорежущих станках выполняются в соответствии с предписаниями технологической карты, с обязательным соблюдением правил техники безопасности. Сегодня в нашей статье мы поговорим о том, какими бывают способы и виды механической обработки металлов.

Особенности механической обработки металлов



Металлообработка представляет собой проведение технологических работ по изменению формы, размеров, качественных характеристик металлов и сплавов. Помимо этого, в ходе обработки металлов различными методами также могут меняться их физико-механические свойства.

К числу основных видов обработки металлических изделий относят:

  • литье;
  • обработку металлов давлением;
  • механическую обработку;
  • сварку металлов.

Сложно переоценить важность качества металлообработки, поскольку именно от него будет зависеть прочность той или иной металлической конструкции.

Большая часть работ по изменению основных характеристик металлических деталей и сплавов с использованием вышеперечисленных методов проводится на специальных предприятиях – металлообрабатывающих заводах.

Под механической обработкой металлов понимают процесс коррекции поверхности детали с использованием сверла, фрезы или шлифовального диска. Это довольно популярный способ, который используют для обработки большинства металлоконструкций.

Результатом механической обработки металлов является образование новой поверхности, получаемой путем деформации исходной детали и дальнейшего отдаления слоев от основной части материала. Сопутствующим процессом подобной работы является образование металлической стружки. Избыточная часть материала, которая отделяется при помощи специальных станков, называется припуском. После снятия излишка (припуска) металлоконструкция обретает нужный размер и форму.

В ходе производства и обработки металлических изделий практически всегда делают небольшой припуск, так как это позволяет уменьшить трудоемкость процесса, снизить себестоимость детали и сэкономить материал.



Механическая обработка металлов в промышленных масштабах возможна на специализированных предприятиях, обеспеченных достаточным количеством производственных площадей и необходимого оборудования.

Снятие верхних слоев металла осуществляется на токарных станках и фрезерных установках. Самыми популярными среди них являются:

  • токарные центры с ЧПУ;
  • вертикально-фрезерные станки.

Современное оборудование для различных видов механической обработки металлов и сплавов позволяет соблюдать высокую точность геометрии и шероховатость поверхности.

Стоит отметить, что сегодня на рынке представлен довольно богатый ассортимент приспособлений для металлообработки. Выбор определенных моделей зависит от специфики работы конкретного предприятия. Так, некоторые производства оборудованы специальными карусельными станками, предназначенным для обработки металлических конструкций диаметром до 9 м.

Однако в арсенале большинства заводов имеется стандартный комплект оборудования для различных видов механической обработки металлических изделий:

  • фрезерное;
  • зубофрезерное;
  • радиально-сверлильное;
  • горизонтально-сверлильное;
  • вертикально-сверлильное.

Использование обработанных механическим методом металлических конструкций актуально для многих областей народного хозяйства:

    судостроения;
  • атомной промышленности;
  • оборонной промышленности;
  • станкостроения.



Нередко в зависимости от конкретной цели дальнейшего применения работникам промышленных секторов требуются металлические детали нестандартных размеров или конфигурации. Сейчас мы говорим о тех случаях, когда даже среди представленного на рынке ассортимента заготовок не получается найти деталь с нужными параметрами.

Выходом из данной ситуации становится механическая обработка металла по индивидуальным чертежам заказчика. Так заказчик может сэкономить собственное время и силы, ведь специалисты всегда готовы быстро и качественно выполнить свою работу в соответствии со всеми пожеланиями и требованиями клиента.

Основные виды механической обработки металлов

1. Токарная обработка.

Данный термин подразумевает механическую обработку резанием наружных и внутренних поверхностей вращения, в том числе цилиндрических и конических, а также торцевание, отрезание, снятие фасок, обработку галтелей, прорезание канавок, нарезание внутренних и наружных резьб на специальных токарных станках. Точение считается одной из самых старых процедур, которую много лет назад начали проводить на простейших токарных станках.

В процессе механической обработки металлов данным способом различают два основных вида движений: главное (вращательное движение заготовки) и движение подачи (поступательное движение режущего инструмента). Помимо этого выделяют также вспомогательные движения, которые не относятся к самому процессу резания и заключаются в осуществлении сопутствующих действий: транспортировке, фиксации заготовки на станке, его включении, изменении частоты вращения заготовки, скорости поступательного движения инструмента и т. д.

Точение является самым популярным способом производства различных тел вращения (валов, дисков, осей, пальцев, цапф, фланцев, колец, втулок, гаек, муфт и т. д.) на токарных станках.

Основными видами точения металлов на специализированных станках является коррекция поверхностей:

  • наружных – обтачивание;
  • внутренних – растачивание;
  • плоских – подрезание.

А также резка – деление основного материала на части либо отделение готовой детали от заготовки.

2. Нарезка резьбы.

Нанесение резьбы на изделие из металла может осуществляться следующими способами:

  • Нарезание резьбы резцами.

Специальные токарно-винторезные станки позволяют наносить на металлические конструкции и наружную, и внутреннюю резьбу (при условии, что диаметр последней начинается от 12 мм).

Стоит отметить, что работа резцов не является высокопроизводительной, в связи с этим данное оборудование целесообразно применять лишь в мелкосерийном и индивидуальном производстве, также его можно использовать при создании точных и ходовых винтов, калибров и т. д.

Преимуществом рассматриваемого метода является относительная простота работы с режущим инструментом и относительно высокая точность получаемой резьбы. Ниже представлена примерная схема нанесения резьбы при помощи токарно-винторезного станка (при одновременном вращательном движении заготовки и поступательном движении резца (на токарном станке – II)), который снимает часть поверхности металлической заготовки в виде винтовой линии (I).



  • Нарезание резьбы плашками и метчиками.

На представленном изображении можно увидеть плашки, которые в зависимости от особенностей конструкции подразделяют на круглые – лерки (I и II) и раздвижные – клупповые (III).

Круглые плашки, используемые в ходе монтажных, заготовительных и других работ, необходимы для нарезания наружной резьбы диаметром до 52 мм в один проход. В случаях, когда требуется нанесение резьбы большего диаметра, применяют плашки специальной конструкции, которые фактически предназначаются только для зачистки резьбы после ее нарезки при помощи других инструментов.

Конструкция раздвижных плашек состоит из двух половин, которые вставляются в клупп и постепенно приближаются друг к другу в ходе нанесения резьбы.



При нанесении резьбы на изделие плашка на станках (II) устанавливается и фиксируется в специальном устройстве. Деталь двигается в калибрующую часть вращающейся плашки. Что касается внутренней крепежной резьбы, то ее чаще всего наносят при помощи метчиков.

Метчиком называют стальной стержень, имеющий резьбу и разделенный продольными прямыми или винтовыми канавками, которые образуют режущие кромки. Данные канавки также служат для выхода металлической стружки. В зависимости от способа применения метчики подразделяются на ручные и машинные.



Рассмотрим примерный алгоритм нанесения резьбы в глухих отверстиях. В первую очередь в заранее установленном месте высверливают гнездо, куда будет заворачиваться шпилька или винт. Нужный диаметр сверла выбирают в соответствии с таблицей величин, установленных ГОСТом 9150-81. Для того чтобы нанести резьбу, требуется набор из двух или трех метчиков разных видов (малого, среднего и нормального) в зависимости от необходимого размера нарезки.

Обратите внимание, что нанести резьбу одним метчиком за один раз нельзя, поскольку это повлечет за собой его поломку.

Метрическая резьба с крупным шагом и дюймовая резьба наносятся при помощи комплекта из трех метчиков, а метрическая резьба с мелким шагом и трубная резьба – из двух.

  • Накатывание резьбы.

Является главным современным методом нанесения резьбы на промышленных производствах. Для этих целей используются специальные резьбонакатные станки, конструкция которых содержит: корпус трехроликовой головки (1), ролико-держатель (2) и накатной ролик (3). При этом заготовка (4) зажимается в тисках суппорта. Данный способ позволяет получать изделия с резьбой высокого качества (то есть нужной формы, точных размеров и с идеальной шероховатостью).



Суть нанесения резьбы путем накатывания состоит в пластической деформации поверхности обрабатываемой детали без снятия стружки.

Рассмотрим примерный алгоритм: деталь зажимают между двумя плоскими плашками (I) или цилиндрическими роликами (II, III), которые имеют резьбовой профиль, в результате чего на стержне отпечатывается резьба аналогичного профиля. Накатыванием можно получить резьбу диаметром от 1 до 25 мм и длиной от 60 до 80 мм.



  • Фрезерование резьбы.

Нанесение резьбы данным способом невозможно без применения специальных резьбофрезерных станков. В процессе фрезеровки вращающаяся гребенчатая фреза при радиальной подаче врезается в тело детали, что сопровождается нанесением резьбы на ее поверхности. Через определенные промежутки времени происходит осевое перемещение детали или фрезы от специального копира на величину, которая соответствует шагу резьбы за время одного оборота заготовки.



  • Шлифование точной резьбы.

В большинстве случаев такой вид шлифовки используется для образования нарезки на относительно коротких металлических заготовках, например, на резьбовых пробках – калибрах, резьбовых роликах и т. д.



В ходе применения рассматриваемого метода шлифовальный круг, быстро вращающийся и расположенный к детали под углом подъема резьбы, за один оборот вырезает часть поверхности медленно вращающейся детали. В зависимости от конструкции станка и других значимых параметров нужная резьба образуется на изделии за 2–4 и более прохода.

3. Абразивная обработка.



Абразивная обработка металла актуальна для многих промышленных предприятий, особенно если речь идет об изготовлении составных частей для какого-нибудь сложного механизма, детали которого должны идеально соединяться между собой. Для данного вида механической обработки используются разные инструменты и абразивы, выбор которых зависит от конкретной цели коррекции металлической детали.

Инструменты для шлифовки, полировки, доводки и других видов механической обработки металлов производят из натуральных горных пород, минералов или искусственных материалов.

К числу абразивов естественного происхождения относятся:

  • кварц;
  • корунд;
  • наждак;
  • алмаз;
  • пемза.

Искусственные абразивы:

  • эльбор;
  • электрокорунд;
  • синтетический алмаз.

Все вышеперечисленные виды материалов содержат кристаллиты (абразивные зерна), которые выполняют функцию маленьких резцов. В результате соприкосновения абразивного инструмента и металлической поверхности с последней снимается небольшой верхний слой. Логично предположить, что разные по величине кристаллы оставляют следы разной глубины на металле. Таким образом, для черновой обработки используются крупнокристаллические абразивы, а для финишной – мелкокристаллические.



Жесткость абразивных инструментов также бывает различной: бруски, круги и сегменты относятся к жестким видам, поскольку зерна на их поверхности связаны между собой, а вот шкурка и шлифовальная лента являются мягкими шлифовальными средствами (зерна клеятся на специальную основу – бумагу, ткань, кожу и т. д.). Еще одним видом являются порошковые абразивы, из которых изготавливают пасту для использования ее в свободном виде. Для улучшения результата абразивная обработка металлов может осуществляться с использованием сразу нескольких инструментов.

Абразивы позволяют придать металлической поверхности свойства, которые невозможно получить с помощью других обрабатывающих инструментов: гладкость, остроту или сверхточный размер мелких частей.

Абразивная обработка металлов может включать в себя следующие этапы:

    • Шлифование – актуально для шлифовки поверхностей и затачивания ножей инструментов. Данный вид механической обработки металлов сопровождается использованием твердых инструментов (сегментов, кругов и т. д.).



    • Полирование заключается в создании идеально гладкой поверхности металлической конструкции. Для этих целей обычно применяют круги из фетра или сукна, на поверхность которых наносится абразивная паста (порошок, смоченный жидкостью). В некоторых случаях детали из металла полируют в специальных барабанах с предварительно залитой абразивной жидкостью.
    • Доводка представляет собой подгон размеров изделий для их идеальной состыковки между собой. Выполняется с использованием притира – специального инструмента, на поверхность которого наносят мелкокристаллические абразивы, смоченные водой.



  • Хонингование – завершающая процедура обработки отверстий, которая осуществляется после сверления, литья или штамповки с применением хона. Это специальный инструмент, представляющий собой стержень, на котором закреплено от 3 до 5 кругов из мелкозернистого абразива.

Механическая обработка различными видами абразивных инструментов является неотъемлемой частью производства металлических деталей. Именно абразивная обработка позволяет достичь высокой точности выполнения и придать готовой металлоконструкции необходимый внешний вид и качественные свойства. Рассматриваемый вид механической обработки особенно актуален для предприятий, на которых производят небольшие детали, используемые в машиностроении, ведь в данной отрасли каждый элемент общей конструкции должен точно соответствовать исходным чертежам.

Стоит отметить, что практически все абразивные инструменты можно включить в автоматизированную линию или использовать их вручную. Разумеется, выбирать конкретный способ использования нужно в зависимости от масштабов производства: ручная обработка металла подходит для небольших предприятий, а вот крупные цеха лучше оснащать автоматическими агрегатами.

4. Обработка металлов напильником.



Данный вид механической обработки сопровождается использованием самых различных инструментов: резчиков, сверл, ножовок и абразивных устройств. Но перед применением перечисленных инструментов детали из металла обрабатываются при помощи напильника, которым пользуются и в бытовых целях, и в профессиональных мастерских.

Мягкая, но в то же время эффективная обработка позволяет приблизить металлические заготовки к максимальному соответствию нужным параметрам. Но нельзя забывать о том, что получение высококачественного результата возможно только при условии использования хорошего рабочего инструмента.

В ходе обработки металла напильником осуществляется снятие верхнего слоя с обрабатываемой детали. Количество снимаемого материала зависит от характеристик инструмента и, как правило, находится в пределах нескольких миллиметров. То есть напильник позволяет сделать заготовку из металла пригодной для дальнейшего использования в качестве составляющей детали большой конструкции или как самостоятельный металлический предмет.

Данный вид механической обработки металлов предназначен для придания деталям нужной формы, размера, а также других параметров в целях последующей подгонки под изделие или конструкцию.

Обработка металлов напильником также зависит от габаритов конкретной заготовки. Так, для маленьких деталей применяют тиски и абразивный инструмент с наименьшей силой механического воздействия. А масштабные металлоконструкции могут обрабатываться прямо на месте их сборки или эксплуатации.

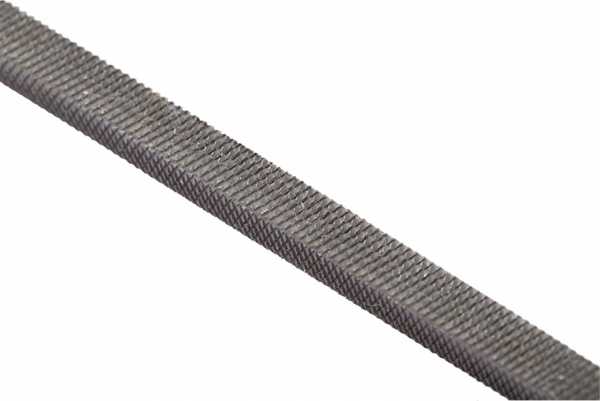

Напильником для механической обработки металлов называют небольшой брусок, оснащенный мелкими зубьями. Насечки на поверхности напильника могут быть одинарными или двойными. Именно от их расположения зависит сила воздействия и результат применения конкретного инструмента.

В соответствии с государственным стандартом основа напильника должна изготавливаться из стали определенного вида. Некоторые виды инструментов, помимо рабочей части, имеют хвостовик, обеспечивающий удобство их эксплуатации. Альтернативным вариантом являются модели, вся поверхность которых заполнена зубчатыми насечками.



На современном рынке инструментов представлено довольно много видов различных напильников, которые отличаются между собой по длине, форме, плотности расположения насечек на 1 см и т. д. Так, поверхности драчевых напильников оснащены крупными зубьями, которые позволяют использовать их для грубой обработки металлов. Бархатные модели, наоборот, имеют очень мелкую насечку и предназначены для кропотливой и аккуратной работы с металлическими деталями и их мельчайшими элементами.

Форма напильников также бывает различной. Так, плоский напильник считается базовой моделью, несмотря на то, что круг задач, решаемых с его помощью, существенно ограничен. Плоские напильники изготавливаются по самой простой технологии, а также имеют наиболее низкую стоимость, что обуславливает их популярность среди пользователей.

Но, если говорить о количестве возможных сфер применения инструмента, более универсальной моделью является сферический напильник, к разновидностям которого относятся круглые, полукруглые, ромбовидные и прямоугольные варианты.

Обратите внимание, что ко всем моделям напильников предъявляется ряд общих требований, соответствие которым свидетельствует о должном качестве выполнения инструмента. Так, зубья напильника должны быть достаточно твердыми и острыми – это обеспечит их оптимальную сцепляемость с базовой пластиной.

Помимо этого, схема расположения насечек на основании должна соответствовать нормам Госстандарта. Так, одинарная насечка на узком напильнике должна иметь угол определенной величины, а количество зубьев на узких сторонах должно соответствовать количеству основных насечек на широких сторонах.

Крупная узкая сторона напильников ножовочного типа имеет насечки исключительно на параллельных друг другу участках. Специфичными параметрами должны обладать и округлые модели напильников. Их подавляющее большинство изготавливается с нарезанными зубьями, а экземпляры с традиционной насечкой являются скорее исключением.

При механической обработке металлов напильником необходимо создать все условия для технического осуществления работ. Самым главным требованием в данном случае является надежная фиксация металлической детали. Наиболее распространенное устройство для придания заготовке нужного положения – тиски. Первый этап обработки металла начинается с зачистки поверхности. Если на наружной стороне детали имеется ржавчина или окалины, их следы убирают при помощи драчевого напильника.

Обратите внимание, что при грубом опиливании металла целесообразно использовать старый инструмент, поскольку при обработке проблемных поверхностей напильники стачиваются гораздо быстрее.



После удаления ненужных пятен можно начинать черновую обработку детали. Оценив ее состояние и фронт работ, следует выбрать наиболее подходящий и эффективный инструмент. Не стоит забывать и о тисках, поверхность которых может легко деформироваться в процессе механической обработки металла. Защитить тиски помогут специальные медные, алюминиевые или латунные накладки. Чем грубее планируется обработка, тем жестче должен быть материал накладки.

Перед началом механической обработки тиски нужно установить таким образом, чтобы фиксирующий элемент располагался на уровне локтя. При работе с напильником рекомендуется стоять вполоборота к оборудованию – на расстоянии примерно 20 см от края стола. Корпус лучше держать прямым, с поворотом на 45° по отношению к продольной оси тисков. Ноги при этом нужно расставить на ширину плеч, немного повернув левую в направлении движения инструмента.

Описанная поза поможет сохранить стабильное положение всех частей тела, обеспечит максимальный комфорт в процессе опиливания металлической заготовки, а также позволит контролировать качество выполняемой работы. Напильник рекомендуется держать таким образом, чтобы головка ручки упиралась в ладонь правой руки.



Технический прогресс и необходимость производства деталей в промышленных масштабах привели к замене многих видов ручного инструмента электрическим оборудованием. И слесарное дело не стало исключением – многие специалисты приобрели пневматические аппараты для опиливания металла. Принцип работы данного оборудования схож с опиливанием металлов вручную, различие лишь в том, что силовое воздействие обеспечивает электродвигатель. Комплектацию аппаратов можно дополнить по своему усмотрению насадками различного абразива.

Помимо пневматического инструмента, для механической обработки металлов часто используют аккумуляторные и сетевые устройства. Так, ленточный напильник имеет режущие полотна, которые позволяют осуществлять точечную доводку металлических поверхностей. К неоспоримым преимуществам автоматических устройств можно отнести высокое качество и минимальное время обработки, а также безопасность технологического процесса. Хотя наиболее эффективным видом обработки деталей сложной формы или размера по-прежнему считается использование традиционных напильников.

Результат обработки заготовки из металла можно оценить при помощи линейки или угольника. Эти простые инструменты позволяют определить наличие просветов, но только в том случае, если конечной целью механической обработки было получение идеально ровной поверхности. В случаях, когда опиливание металлической детали проводилось с целью ее интеграции в конструкцию с пазами, оценить результат можно будет только путем сопоставления параметров соответствующих элементов.

Среди всех видов режущих инструментов напильник является одним из наиболее безопасных. Однако и при работе с ним необходимо соблюдать все правила техники безопасности. Так, механическую обработку металла ручным способом стоит проводить только после надежной фиксации заготовки. Раскачивание детали во время работы неблагоприятно скажется как на безопасности, так и на качестве.

В процессе механической обработки металла напильником также не следует удалять образующуюся стружку руками. Для этих целей лучше использовать щетку или промышленный пылесос. Стоит отметить, что некоторые современные модели ленточных и пневматических устройств могут дополнительно оснащаться системами удаления образующейся пыли.

Современные виды механической обработки металлов

Вид механической обработки металла определяется специфическими особенностями производимых работ. Среди наиболее современных и популярных типов обработки можно выделить:

    • Сверление – применяется для создания отверстий нужного размера при помощи сверлильных станков.
    • Долбление – самый быстрый вид обработки фасонных плоскостей со сложным контуром, сопровождаемый применением резцов долбежных станков.
    • Протягивание – чаще всего используется в крупносерийном производстве и позволяет придать металлической детали точное соответствие заданным параметрам. Данный вид обработки применяют для коррекции большого количества металлических заготовок за короткий промежуток времени.



  • Строгание – вид обработки, актуальный для изменения параметров линейчатой поверхности или ровной плоскости. Сопровождается использованием строгательных станков.

Для рубки черных и цветных металлов профессионалы применяют специальную гильотину. Рубка считается наиболее экономичным и точным видом механической разделки металлических листов. В результате рубки металла на разъединенных частях не остается ни зазубрин, ни сколов. А специалисты с большим опытом могут выполнять идеальный срез даже при большой толщине металлопроката.



Отметим еще один вид механической обработки металлов – зубообработку на станках с ЧПУ. Она заключается в изготовлении зубчатых колес при помощи зубодолбежного оборудования. Благодаря разнообразию способов обработки и инструментов для ее проведения профессионалы могут придать заданные параметры почти любой металлической детали.

После высокоточной обработки всех необходимых заготовок и элементов металлоконструкции специалисты приступают к завершающему этапу работ – созданию единой композиции из металла. Сборка готовых деталей является полноценным направлением работы с металлическими изделиями.

Именно сочетание разных видов механической обработки металлов и слесарных работ на завершающем этапе позволяет добиться абсолютного соответствия результата ожиданиям заказчика.

Почему следует обращаться к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

vt-metall.ru

Виды механической обработки металла | Цех металлообработки на заказ, завод по обработке металла,токарные, фрезерные работы, резка металла. Мадис.

Суббота, 5 Сентябрь, 2015

Практически в любом производстве механическая обработка металлов является основной операцией. Благодаря разнообразию существующих процессов можно изготавливать детали любого назначения, которые используются во многих отраслях промышленности. Результатом любой механической обработки металла является изделие, в точности соответствующее параметрам, заданным человеком.

Существующие виды механической обработки металлов

Технологические методы, применяемые в производстве, подразумевают прямой контакт инструмента с металлом, что накладывает особый отпечаток на технику безопасности при подобных работах. Основные виды механической обработки металла следующие:

  • Фрезерование;
  • Строгание;
  • Точение;
  • Штамповка;
  • Протягивание;
  • Гибка;
  • Шлифование.

Рассмотрим далее подробно каждый из этих методов. Все они отличаются между собой технологическими особенностями и характеристиками.

Фрезерование

Для этих операций используются специальные фрезерные станки, на которых можно обрабатывать детали любой сложности. Особенностью этого процесса является то, что вращательное движение имеет высокопрочная фреза, а деталь движется в разных плоскостях. Сейчас современные фрезерные станки оснащаются числовым программным управлением, и с их помощью можно изготавливать сложные детали для любых отраслей промышленности.

Фрезерование применяют в автомобильной, авиационной, строительной и других отраслях. Благодаря компьютерным технологиям теперь необходимо просто задать программу, а обрабатывающий комплекс сам выполнит все необходимые этапы работ. Можно сказать, что фрезерование металла – самый распространенный метод его обработки.

Строгание

Этот процесс заключается в снятии с заготовки верхнего слоя стружки до необходимого уровня. При этом деталь или резак совершает возвратно-поступательные движения в одной плоскости. Существует несколько типов станков, использующих эту операцию. Они могут быть строгально-долбежные, поперечно- и продольно-строгальные, кромкострогальные и другие. Этим видом механической обработки металлов можно добиться максимальной точности и производительности.

Точение

Также этот способ называют токарной обработкой металла. Он является очень старым и используется практически повсюду. Особенностью этого метода есть то, что заготовка вращается вокруг своей оси, а воздействие на поверхность металла осуществляется при помощи резцов различного назначения, которые снимают верхний слой стружки до требуемого значения.

Множество деталей на промышленных предприятиях имеют цилиндрическую форму, поэтому точение является, наравне с фрезерованием лидером в процентном соотношении среди всех типов обработки.

Штамповка

Детали этим методом изготавливаются посредством пластической деформации изделия. Различают объемную и листовую штамповку. В первом случае деталь получается из простой объемной заготовки с использованием высокого давления, во втором – из листовых заготовок.

Для этого процесса обработки металлов применяют специальные прессы, которые имеют различные характеристики. Этим методом можно изготавливать большое количество простых изделий с максимальной производительностью.

Протягивание

Это довольно сложный процесс, который используется при крупномасштабном производстве деталей. Применяют для этого специальные протяжки, которые имеют различные характеристики. Протягивание выполняют при помощи горизонтально-протяжных станков и основными отраслями, где используется данный метод, есть авиастроение и оружейная промышленность.

Гибка

Такой метод подразумевает деформацию заготовки путем ее изгибания. Может применяться как для листовых материалов, так и для достаточно длинных деталей, которые можно обработать этим способом. Часто гнут трубы, листы металла, различные профиля и другие изделия. Важным моментом в этом случае является правильный расчет изделия, чтобы не было разрывов материалов.

Шлифование

Шлифовка металла является окончательным процессом, позволяющим получить конечное изделие заданной формы. Существует два вида этой операции – чистовая и отделочная. Для этих целей могут использоваться как ручные методы, так и шлифовальные станки.

mk-madis.ru

Металлообработка в СПб и Великом Новгороде

Механическая обработка металла является неизбежной технологической процедурой в большей части промышленного производства изделий. Мехобработка металла – это процедура изготовления заготовки или нового изделия под действием механического воздействия различной природы. Основной целью обработки является изготовление изделий из металлов в соответствии с необходимыми формами, размерами и определенными физико-технологическими характеристиками. Основной целью обработки является изготовление изделий из металлов в соответствии с необходимыми формами, размерами и определенными физико-технологическими характеристиками.

Виды механической обработки металла классифицируется на:

  • Резание;
  • Пластическую деформацию;
  • Деформирующее резание;
  • Электрофизическую обработку.

Во время проведения механической обработки металла различают два типа отделки: со снятием минимального слоя металла и без снятия слоя металла. Слой металла с поверхности изделия устраняют для достижения прочности обрабатываемого предмета и создания требуемой толщины твердого верхнего слоя.

Черновая мехобработка изделия предусматривает удаление максимально допустимой толщины верхнего слоя металлической заготовки. Чистовая мехобработка осуществляется на заключительном этапе производства изделия до установленных пропорций.

Плазменная резка металлов является разновидностью механической обработки, где режущим механизмом в оборудовании является струя плазмы. Для образования плазменного потока используются активные и неактивные газы.
Активные газы применяют для резки черных металлов, неактивные – для обработки цветных металлов. Токарные работы являются самыми распространенными процессами по обработке металлических заготовок. Во время их проведения удаляется верхний слой металла в определенной последовательности с использованием специальных инструментов для резки. Высокая точность выполнения работы достигается при помощи постоянного вращения заготовки, а также продольной и поперечной подачи инструмента. Фрезерные работы выполняются на специализированном фрезерном оборудовании.

Отличительной чертой устройства является поперечная и продольная подача заготовки, а вращательное движение выполняет фреза. Шлифовальные работы являются процедурой чистовой мехобработки изделий. Сущность процесса заключается в удалении тонкого слоя металла с поверхности изделия шлифовальным кругом с абразивным покрытием.

Гибочные работы позволяют изменять исходные размеры заготовки в заданные параметры с необходимыми углами и линиями изгиба. Сварочные работы позволяют получить целостное изделие из металла за счет процесса нагревания и расплавления кромок заготовки. Литье является особой технологической процедурой, сущность которой заключается в наполнении расплавленным металлом до жидкого состояния заранее подготовленной модели необходимого изделия.

Для выполнения сложных деталей требуется использовать не только специальное оборудование высокой точности изготовления, но и труд опытных специалистов.

metalloobrabotkaspb.ru

Механическая обработка деталей из металла

Изготовление детали – трудоёмкий процесс, включающий в себя огромное количество различных видов обработки. Как правило, он начинается с составления маршрутной технологии и выполнения чертежа. В данной документации и содержатся все необходимые данные для изготовления детали. Механическая обработка – достаточно важный этап, включающий в себя огромное количество различных операций. Рассмотрим их детальнее.

Материал

В зависимости от требуемой детали выбирают и металлический материал. При последующей его обработке получают готовое изделие. Иными словами, металлический материал – это заготовка. Она бывает нескольких видов: штамповка, ковка, прокат, металлокерамика. Каждый вид заготовки отличается способом изготовления. Если, например, для ковки, в мелкосерийном производстве используют ковочные молоты, то для получения металлокерамического материала - прессовку металлических порошков в пресс-формах под давлением 100-600 Мпа.

Обработка плоских и цилиндрических поверхностей

Плоские поверхности обрабатывают при помощи фрезерования, строгания, протягивания. Как правило, к таким заготовкам относится листовой прокат и металлокерамика.

Строгание осуществляют на поперечно- и продольно-строгальных станках. При обработке на первом главное движение осуществляет резец, а движение подачи – стол станка. На продольно-строгальном – все наоборот. Кроме того, такая механическая обработка считается малопродуктивной, поскольку она имеет слишком маленькую скорость резания. Рабочий инструмент теряет много времени на обратный холостой ход. Преимуществами такой обработки является обеспечение прямолинейности и прямопропорциональности.

Фрезерование

Одним из наиболее высокопродуктивных методов обработки как плоских, так и цилиндрических поверхностей считается именно фрезерование. Это объясняется тем, что его осуществляют одновременно несколькими зубьями фрезы. Механическая обработка может проводиться последовательным, параллельным, последовательно-параллельным и непрерывным способом. Фрезерованием можно обработать поверхности с шероховатостью Rz=0,8 - 0,63 мкм и такая обработка будет называться тонкой.

Протягивание

Этим способом обрабатывают детали в массовом и крупносерийном производстве. В некоторых случаях протягивание возможно заменить шлифованием и долблением. Такая механическая обработка имеет очень высокую точность. Протягивание может выполняться как в вертикальном направлении, так и в горизонтальном. Такая обработка применяется для операций, связанных с повышенной точностью, а режущий инструмент работает в условиях огромных нагрузок, таких как сжатие, изгиб, растяжение.

Например, протягивание используют при обработке отверстий в огнестрельном оружии, для нарезания шпоночных канавок и шлицев. В качестве режущего инструмента используют протяжки, как цельные, так и сборные. Их изготавливают из быстрорежущих и среднелегированных инструментальных сталей.

Обработка отверстий и резьбы

Механическая обработка деталей не обходится без таких важных инструментов, как сверла, зенкеры, метчики, развертки. Для того чтобы просверлить отверстие необходимого диаметра, обязательно выполняют расчет режима резания для данного процесса. Как правило, отверстие сверлят на необходимый диаметр с учетом припуска на последующую обработку. Для того чтобы обеспечить наилучшую точность, используют развертку, а для получистовой обработки возможно применение зенкера.

Механическая обработка деталей также может выполняться при помощи метчика. Данный инструмент предназначен для нарезания резьбы в уже существующих отверстиях. Различают метчики для глухих и сквозных отверстий. Для нарезания наружной резьбы используют резцы и плашки. Перед их использованием необходимо немного проточить заготовку. Для того чтобы создать качественный и эффективный заход режущего инструмента, перед началом операции снимают фаску на торце изделия. Она должна иметь такую же высоту, как и профиль резьбы.

Механическая обработка деталей из металла и обработка резьбы в редких случаях производится при помощи винторезных головок. Они крепятся в пиноли хвостовиком. В ней могут быть призматические, радиальные или же круглые гребенки. Они не контактируют с нарезанной резьбой при обратном ходе, поскольку по окончании процесса в автоматическом режиме расходятся.

Механическая обработка металла на станках и линиях изучается во многих колледжах и университетах. Специальность имеет код 36-01-54 и подразделяется на такие направления: фрезеровщик, токарь, шлифовальщик, контролер слесарных и станочных работ, оператор автоматических (АЛ) и полуавтоматических линий. Поскольку современные технологии не стоят на месте, очень актуально изучать механическую обработку металлов на станках с ЧПУ и на АЛ.

Такое оборудование значительно облегчает работу операторов. Их главной задачей является контроль, наладка и загрузка-разгрузка деталей и заготовок. Все операции автоматические линии выполняют при помощи специальных компьютерных программ и практически не требуют вмешательства операторов. Применение АЛ позволяет значительно снизить себестоимость обработки и время изготовления деталей.
