Виды крепления для шпилек – Способ крепления конструктивных элементов с помощью силовых болтов или шпилек и устройство для его осуществления

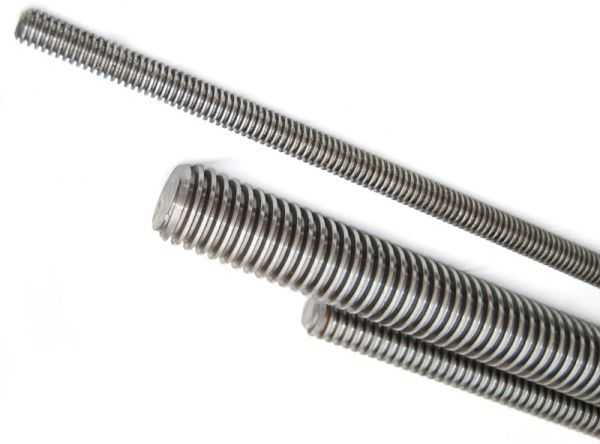

Шпилька резьбовая – решаем проблемы крепежа в рыхлых материалах + видео

Необходимость в различных крепежных элементах возникает практически на всех этапах ремонтно-строительных работ. Сегодня мы хотим рассказать об одном из видов крепежа, название которого – шпилька резьбовая.

Происхождение шпильки с резьбой и область ее применения

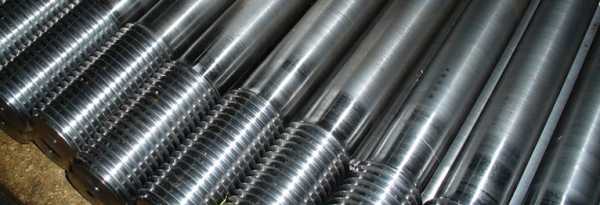

Изначально данный крепеж был задуман для применения в машиностроении, основная задача такого крепежного элемента – это соединение деталей, которые имеют ровную и гладкую поверхность. Данный крепеж представляет собой стержень, у которого на концах имеется резьба, сегодня наряду со стандартным строением крепежа можно увидеть шпильки с резьбой по всей длине детали.

Конечно, такой универсальный крепежный элемент не мог быть не замечен строительной индустрией, и в скором времени из машиностроительной сферы он плавно перешел на вооружение в различные строительные технологии, где оказался как раз кстати. Задачи, с которыми помогает справиться шпилька, довольно разнообразны, и вот некоторые из них.

К примеру, одно из главных назначений такого крепежа – это соединение между собой различных модификаций фланцев. Конечно, наш крепеж так и выполняет свою соединительную функцию, но обратите внимание на водостоки труб, спускающихся с крыш, все трубы крепятся к стене, с помощью хомутов они установлены на шпильке.

Как вы думаете, как проводится установка больших рекламных щитов, билбордов? Все правильно, именно такой принцип крепления позволяет большим конструкциям прочно стоять на земле. В тот момент, когда заливают бетонное основание для рекламного щита, проводят установку резьбовых элементов, их так и называют – шпильки крепежные. После этого главная конструкция щита одевается на них и зажимается гайками.

Строительные шпильки и их разновидности

Такие крепежные элементы выпускаются в различных модификациях, предназначенных специально для применения в быту и для проведения ремонтных работ. В первую очередь нужно отметить длину выпускаемой детали, она может начинаться от 100 миллиметров и заканчиваться длиной в 2 метра. Также особую роль играет резьбовое соединение, рассмотрим, что оно включает в себя!

• Метрическая резьба с двух концов. Шаг резьбы зависит от диаметра каждого изделия индивидуально.
• Строительные шпильки могут состоять из резьбы метрической, на одном конце, и резьбы по дереву на другом. Это сделано для того, чтобы деталь можно было вкручивать в деревянную поверхность или пластмассовую пробку для анкерных болтов.
• Шпильки со шляпкой, такая модификация позволяет уменьшить количество использованных деталей в процессе крепления. В частности, заменяет шайбу и болт.

Такие модификации и разновидности исполнения крепежной детали помогают подобрать удобный вариант крепежа практически для всех видов работ. К примеру, при установке системы водоотвода с крыши деревянного дома шпилька с резьбой по дереву на конце поможет вам избежать лишних отверстий в деревянных стенах дома. Резьба по дереву отлично справится с опорной функцией, и трубы для отвода воды будут прочно стоять на своих местах.

Информация! При выборе шпильки не беспокойтесь, что вы взяли крепеж большей длины, плох вариант, когда он окажется короче, чем вам нужно. Также во время монтажа крепеж имеет свойство вытягиваться, за счет стягивания элементов, которые он крепит. Лишнюю длину всегда можно обрезать болгаркой или ножовкой по металлу.

Что входит в крепеж шпильки?

Как мы уже говорили, сама по себе шпилька – это просто стержень с резьбой, и для того, чтобы он выполнял свои функции, нужны еще некоторые дополнительные элементы крепежа. Давайте по порядку разберемся, какие крепежные составляющие обеспечивают правильную работу шпильке.

1. Гайка – непосредственно позволяет зажимать и держать установленную деталь в нужном нам месте.
2. Шайба – создает сопротивление для гайки и не позволяет ей прокручиваться дальше обозначенного места.
3. Подкладки из металла с отверстиями – применяются для увеличения плоскости шляпы крепежа.
4. Различные муфты – позволяют делать отступы нужной величины для крепления различных изделий и механизмов.

Технически весь крепеж шпильки – это набор различных составляющих, рассчитываемых при конкретно поставленной задаче. Обычно мастер перед началом работ собирает из дополнительных деталей крепеж, который в дальнейшем используется по назначению.

Резьбовая оцинкованная шпилька и ее практическое применение

Как показывает практика, шпилька служит очень хорошим помощником при креплении тяжелых агрегатов в рыхлых строительных материалах. К таким материалам можно отнести различные виды газобетона, пустотелые блоки, камень «ракушечник». Обычный анкерный болт в них не держится, а просто вываливается. Давайте на примере посмотрим, как в этом случае оцинкованная шпилька поможет нам обеспечить максимально прочный крепеж.

Конечно, стоит сказать несколько слов о том, почему именно оцинкованный крепеж мы будем использовать. Все дело в том, что напыление защищает металл от преждевременной коррозии, в нашем случае крепеж будет проводиться сквозь стену, где не исключены скопления влаги, которые отрицательно воздействуют на металл. В качестве примера мы установим водонагревательный бойлер, у которого в заполненном состоянии вполне приличный вес.

[manual_editor_7604]

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Виды и применение строительных шпилек

Шпилька резьбовая: особенности и назначение

Конструкционные особенности шпилек. Надежное резьбовое соединение. Основные сферы применения метизов данного типа. Выбор качественного крепежа

Для соединения элементов с заранее приготовленными отверстиями используется шпилька резьбовая – крепеж, имеющий цилиндрическую форму с нанесенной по всему основанию резьбой. Данный метиз позволяет прочно соединить детали, благодаря чему нашел широкое применение в строительной сфере и не только. Важным нюансом является то, что при максимально надежной фиксации можно также без проблем разъединить элементы в случае надобности.

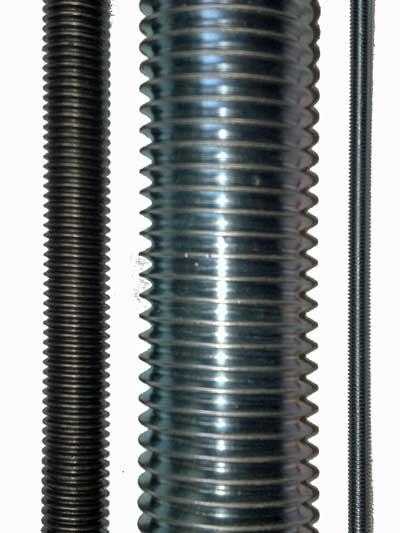

Разновидности шпилек

Можно выделить различные виды шпилек по следующим характеристикам:

• форме стержня;
• резьбовому шагу;
• варианту и точности изготовления;
• прочности;
• материалу.

Данный метиз может иметь прямой либо изогнутый стержень. Первый вариант более распространен. Принцип его действия стандартный. А вот метизы изогнутой формы работают по принципу анкера.

Шпильки могут иметь крупный и мелкий шаг, а по типу резьбы выделяют следующие модификации:

• прямоугольная и квадратная;
• метрическая;
• дюймовая;
• упорная;
• трапециидальная;
• трубная.

Изготовление шпилек резьбовых осуществляется согласно стандартам ГОСТ и DIN. Диаметр резьбовой и безрезьбовой части метиза может быть идентичным или же часть с резьбой превосходит по диаметру часть без резьбы.

Выделяют виды шпилек резьбовых двух классов точности А (повышенной) и В (нормальной). Второй вариант более распространен. Первый же используется в самых ответственных соединениях с минимальным значением разницы диаметра соединяемых элементов.

Метизы производят из различных марок стали, латуни, меди и титана. От материала изготовления будет зависеть и сфера использования. Например шпильки строительные по ГОСТ 22042-76, 9066-75 изготавливают из стали 10-35, 30Х, 40Х. также от сырья для производства будет зависеть и класс прочности шпилек резьбовых. Данный параметр варьируется от 3.6 до 12.9.

Преимущества и сфера применения резьбовых метизов

Все типы резьбовых крепежей отличаются по характеристикам, но имеет общие преимущества:

• универсальны в использовании;
• обеспечивают прочное, надежное крепление;
• длительный срок эксплуатации;
• возможность регулировать прочность стыка между соединяемыми деталями.

Резьбовое соединение шпилькой очень прочное, благодаря чему данный крепеж используют во многих сферах:

• При производстве мебели для сборки каркасных конструкций.
• Для проведения монтажных работ во время ремонта (установка бойлеров, сантехники, радиаторов, навесной мебели).
• В строительной сфере для сборки обрешетки, монтажа каркасов окон и дверей.
• Для установки климатических и вентиляционных систем при обустройстве производственных и жилых помещений.
• При сооружении деревянных и металлических конструкций, а также во время работы со срубом.
• В сфере рекламы для установки рекламных баннеров и щитов, а также монтажа павильонов.

Разнообразие резьбовых шпилек дает возможность подобрать самое подходящее крепление к каждому конкретному случаю, чтобы элементы были соединены прочно и надежно.

inctanh.com

Шпилька и области ее применения.

Шпилька и области ее применения.

Шпилька — это вид крепежа, не имеющего головки, проще говоря это металлический цилиндрический стержень с частично (по обоим его концам) или полностью (по всей длине) нанесённой резьбой. Такой вид крепежа предназначен для соединения различных деталей, частей конструкций с заранее подготовленными гладкими и резьбовыми отверстиями: это могут быть узлы машинных механизмов, закрепление перекрытий, каркасов, подвешивание коробов и т.д. Полнорезьбовая ось очень широко применяется именно в строительстве, такой вид соединения позволяет не просто надёжно зафиксировать конструкции, но и сделать рассоединение максимально проблематичным. Стандартно такое изделие выпускается длиной 1м и 2м. Целостность конструкции продлевает срок безопасной эксплуатации.

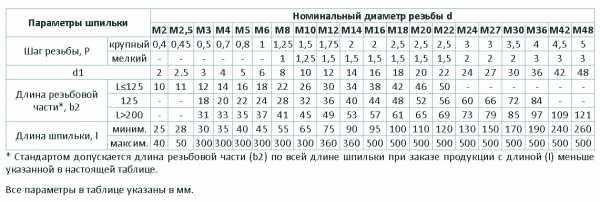

Стандартные диаметры стержня шпильки начинаются от 2мм и заканчивается 48мм, шаговые расстояния от мелких до крупных.

Такой крепёж применим в различных сферах, способен надёжно фиксировать самые различные детали, но он просто незаменим при высоких степенях нагрузки. В то время как сами работы по монтажу не требуют особых навыков и физических затрат, шпильки достаточно быстро и несложно устанавливаются.

Длина и толщина шпильки для каждого объекта рассчитывается в зависимости от нагрузки, которая впоследствии будет оказана на неё. Нужно учитывать также агрессивность окружающей среды и при её высокой степени нужно применять только шпильки с защитным слоем. От коррозии на шпильку как и на другие виды метизов посредством электролиза наносится защита, самым применяемым  гальваническим покрытием является цинк.

В случаях, когда необходимо скрепить и надёжно зафиксировать детали, между которыми есть расстояние, шпилька помещается в подготовленные отверстия, а на её концы навинчиваются гайки соответствующей резьбы. Более того, резьба на концах шпильки может быть и разносторонней, и отличаться по шаговому размеру, и по диаметру. Шпилька может быть изготовлена по совершенно индивидуальным эскизам. Для реверсивных механизмом очень актуальны подобные нюансы.

Монтаж трубопроводов можно отнести к работам с очень высокой степенью ответственности, требующей повышенной концентрации внимания и точности. Стыки отрезков труб в трубопроводах по сути самые уязвимые, слабые места всей конструкции. Необходимы  фланцевые соединения. А погрешности в них гарантированно выведут весь трубопровод из строя. Надёжные шпильки для фланцевых соединений в этом случае выполняют очень важную роль.

Для шпилек с ввинчивающимся концом используются лёгкие сплавы, для шпилек с полной резьбой — нержавеющая сталь, углеродистая сталь, латунь, других металлы допустимых стандартов.

Фундаментные шпильки – незаменимый крепёж при проведении строительных работ по отливке фундаментов зданий.

Шпильки ГОСТ 9066-75 для фланцевых соединений с температурой среды от 0 °С до 650 °С, диаметр от 6 до 48 мм. Цена на такую шпильку зависит от стали, размеров и типа самой шпильки (4 формы) – соотношение гладкой части и резьбовой, наличие продольного отверстия и хвостовика.

Шпильки ГОСТ 22040-76 (класс точности В) и ГОСТ 22041-76 (класс точности А). Шпильки с ввинчиваемым концом длиной 2,5d, диаметром резьбы от 6 до 48 мм, ввинчиваемые в резьбовые отверстия в деталях из легких сплавов.

Шпильки ГОСТ 22032-76 (класса точности В) и ГОСТ 22033-76 (класс точности А) с ввинчиваемым концом длиной 1d, диаметром резьбы от 6 до 48 мм, класса точности B и А, часто используются там, где требуется скрепление деталей на расстоянии. Шпилька пропускается через отверстие в корпусе детали и на ее концах можно закреплять другие детали с помощью гайки.

Шпильки ГОСТ 22043-76 Настоящий стандарт распространяется на шпильки с двумя одинаковыми по длине резьбовыми концами с диаметром резьбы от 2 до 48 мм.

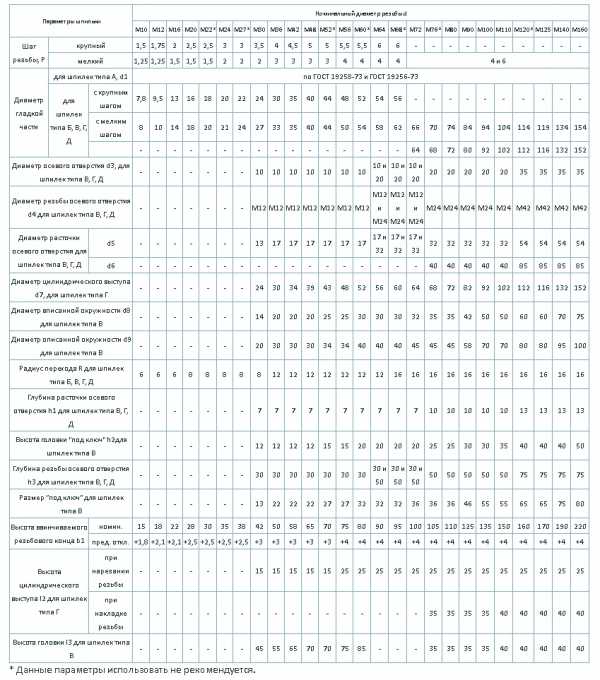

Шпильки фундаментные ГОСТ 24379.1-80 является основной деталью при изготовлении фундаментных болтов. Возможно изготовлении из стали 09Г2С. Изготовим фундаментные шпильки в соответствии с ГОСТ 24379.1-80 любых размеров.

Шпилька с полной резьбой DIN975 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни и др. Шпилька резьбовая производится с разными видами гальванических покрытий наиболее распространенное из которых — оцинковка.

metizmsk.ru

особенности, разновидности, места применения и достоинства крепления

Шпилька резьбовая представляет собой элемент крепежа, без которого не обходится ни одна строительная работа.

Как правило, шпильку используют вместе с гайками или другими деталями, которые имеют металлическую резьбу.

Особенности шпильки резьбовой

Данный элемент крепежа гарантирует высокую надежность и качество. Большинство шпилек имеют защитное антикоррозийное покрытие. Часто для их обработки используют оцинкование. Такое средство защиты берет на себя основной удар от разрушения и действия времени, а сама металлическая шпилька остается в первозданном виде.

Разновидности шпилек

Шпилька резьбовая имеет несколько основных видов:

1. Оцинкованная. Характеризуется расширенным размерным рядом. Гайки и шайбы помогают соединять различные элементы.

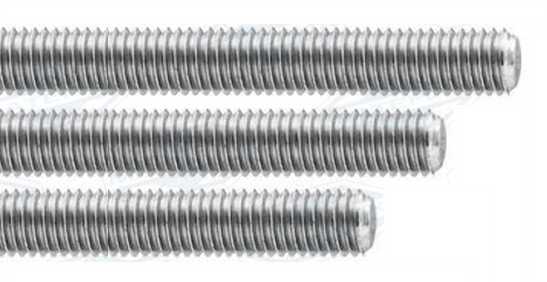

2. Штанга. Стандартный вариант с резьбой по всей длине. Применяют для крепления на потолке воздуховодов, систем вентиляции.
3. Шпильки для деталей с гладкими отверстиями. Имеют две равные по длине резьбовые части.
4. Шпильки с ввинчиваемым концом, который может иметь как крупную, так и мелкую резьбу. Размер ввинчиваемого стержня доходит до 48 мм.

По характеристикам их можно разделить:

• с резьбой на протяжении всей длины;
• с резьбой на конце стержня;
• метровые и двухметровые по длине;
• диаметр элемента от 2 до 56 миллиметров.

Посмотреть более подробное описание каждого вида можно на http://rumett.ru/products/shpilka-rezbovaya-m8h2000.

Виды работ с применением резьбовых шпилек

Резьбовые шпильки используются в промышленности и строительстве. Основной их функцией является наращивание и стягивание. На них возлагается ответственность за удержание на нужном расстоянии необходимых деталей деревянных и металлических конструкций.
Основные направления работ, где используется такой крепеж – это:

• ремонтные и отделочные работы в строительной сфере;
• монтаж промышленных систем и механизмов;
• сборка каркасных структур;
• установка систем кондиционирования;
• организация больших рекламных стендов;
• сборка вентиляционных систем;
• монтаж деревянных изделий, строений и металлических конструкций.

Преимущества шпильки резьбовой

Основным достоинством этого крепежа является то, что качественного аналога ему еще не придумали. К преимуществам также стоит отнести:

1. Большую область применения шпилек.
2. Высокий уровень надежности и прочности.
3. Долгий срок эксплуатации.
4. Позволяет регулировать необходимую плотность при соединении.

homeprorab.info

основные понятия и области применения

Резьбовая шпилька – крепежный элемент, который широко применяется в строительстве, машиностроении, мебельной и автомобильной промышленности, в ремонтных работах и других отраслях производства. Эта крепежная деталь предназначена для наращивания различных конструкций и соединения деталей, находящихся на большом удалении.

Шпилька резьбовая оцинкованная представляет собой металлический прут (стержень), по всей длине которого методом накатки нанесена метрическая резьба. Ввиду того, что шпилька часто используется в условиях различных перепадов температур и повышенной влажности, она обрабатывается цинком либо изготовляется из нержавеющей стали. Метровый стержень с резьбой без покрытия (черный) эксплуатируется в более щадящих условиях, где агрессивная среда не может вызвать коррозию металла.

Размеры шпилек и конструкция являются строго стандартизированными. Материал изготовления, класс точности, основные размеры, условия перевозки и хранения, а также возможные отклонения от нормативных правил регламентируются стандартом DIN975. Размер шпилек определяется по общей длине и диаметру. Они бывают метровыми, двухметровыми и трехметровыми, диаметр варьируется от М3 до М42. Резьбовая шпилька используется со всеми крепежными элементами импортного производства. С ее помощью решаются следующие задачи:

• крепление подвесных потолков, каркасов, коробов для кабеля и других приспособлений;
• монтаж систем отопления и вентиляции;
• строительство каркасных домов;
• соединение элементов деревянных лаг, досок и брусьев;
• изготовление опалубки во время работы с бетоном;
• установка рекламных щитов;
• сцепление материалов при отделочных, кровельных или ремонтных работах;
• установка перекрытий, гипсокартонных перегородок;
• иные общестроительные работы.

Чаще всего резьбовая шпилька монтируется с забиваемым анкерным крепежом, метрическими гайками и шайбами, соединительными втулками и перфорированным профилем разной длины. Иногда она используется как фиксирующий или стягивающий элемент в монтаже опалубки или исполняет роль подвеса. Длину резьбового стержня можно сократить методом порезки до необходимого размера. Кроме того, она может использоваться в конструкции фундаментных анкерных болтов в качестве составного элемента – для монтажа металлического подколонника к основанию или телу бетонного фундамента. В этом случае после закрепления место соединения шпильки заливается бетоном. Соединение, в котором используется резьбовая шпилька, обладает надежностью, прочностью и долговечностью.

Шпилька резьбовая М8 изготовляется из углеродистой стали класса прочности 4.8 или 8.8, имеет горячеоцинкованное покрытие и стандартный метрический шаг резьбы – 1,25 мм. Вес одного метрового стержня — 310 грамм, одного двухметрового – 620 грамм. Упаковка шпильки М8х1000 состоит из 50 штук, а М8х2000 – из 25 штук. Обе фасовки двух разновидностей резьбового стержня М8 весят 15,5 кг. Данная шпилька широко используется областях машиностроения и строительства совместно с гайками и шайбами М8.

fb.ru

Классификация и особенности применения болтов винтов и шпилек / ЦКИ

Основные типы болтов

В соответствии с ГОСТ 27017-86 «Изделия крепежные. Термины и определения» болтом называется крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Отметим, что похожее определение в стандарте получает и винт: крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Полной ясности в вопросе, чем отличается болт от винта, нет до сих пор. Например, иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный на вершинах ее витков. Но бывают и исключения.



Иногда говорят, что болт должен обязательно иметь шестигранную головку. Но, в то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ.

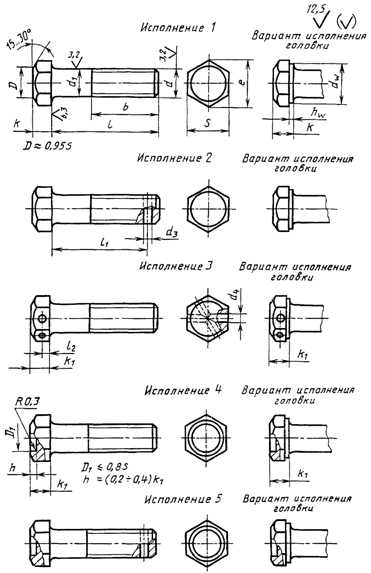

Шестигранная головка производится в нескольких модификациях: основная, с опорным выступом, с буртом, с фланцем.





Болты с шестигранной головкой и основной резьбой разделяют на  болты с полной (DIN 933) и неполной резьбой (DIN 931) и мелким и сверхмелким шагом резьбы (DIN 960 и DIN 961).

Отдельно могут быть выделены болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций DIN 6914.



Болты с уменьшенным размером под ключ отличаются разнообразием исполнений.



Наряду с шестигранными головками болты могут иметь полукруглую головку:



низкую с квадратным подголовком (DIN 603)                                              с усом (DIN 607)

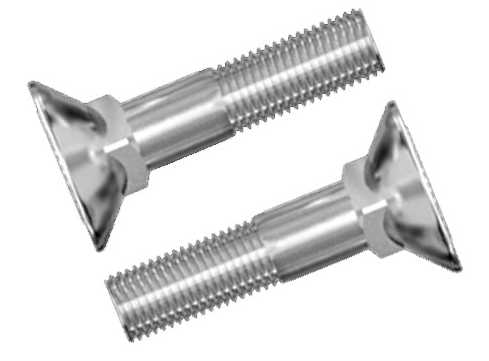

     И потайную головку:



 с усом (DIN 604)                      с высоким и низким квадратным подголовком (DIN 608)



К таким болтам устойчиво применяется определение «мебельный». Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке.

Примерами болтов называемых по назначению являются «откидной» и «приварной».

У откидного болта DIN 444 вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом. Как  правило, втулка сидит на оси и болт вращается вокруг нее. Толщина кольца и длина резьбы в конструкции могут варьироваться.

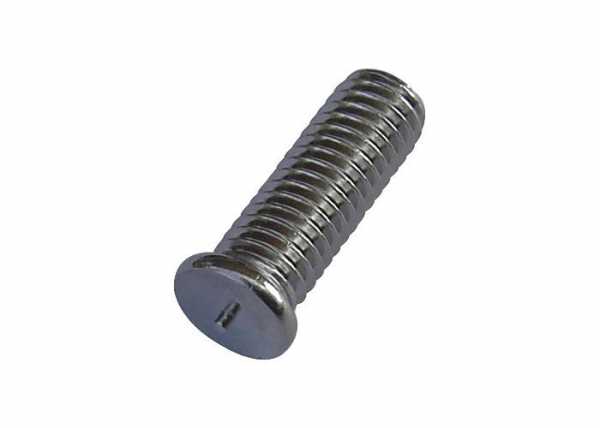

Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Часто это изделие называют ещё шпилька приварная.

Именно он обеспечивает стыковую сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы.

Под формальное наименование «болт» попадают также болты анкерные и призонные.

Анкерные болты предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце –  том, который выходит наружу. Форма другого конца может быть разной.





Его задача –  обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.

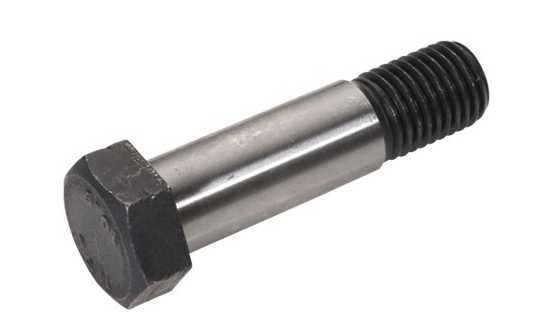

Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.



«Призонный» болт  DIN 609  — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. ГОСТ 7817-80».

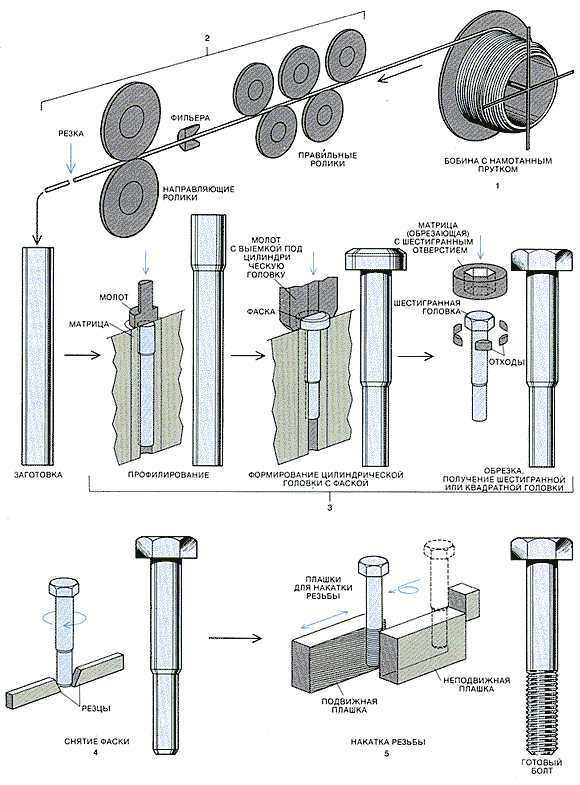

Технология производства болтов

Наиболее распространенная технология производства болтов представлена на рисунке ниже.

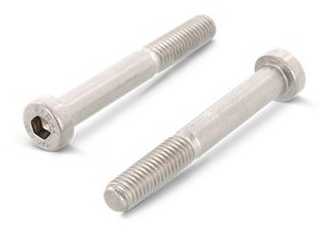

Классификация винтов

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.





Другая большая группа винтов – винты установочные.  Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:



Привод крутящего момента осуществляется следующими элементами:



В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.





Мебельные винты представлены двумя изделиями:



Группа винтов имеет головки в форме крючков и петель разного вида:



Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.



Классический винт-барашек       «Американская» форма винта-барашка

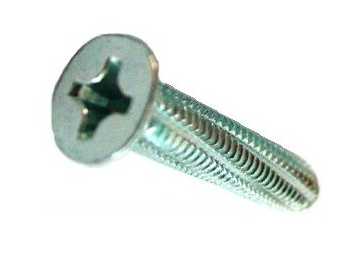

Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

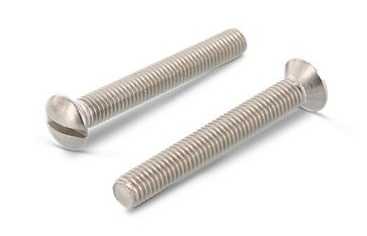

Что касается головок, то их используется довольно много:

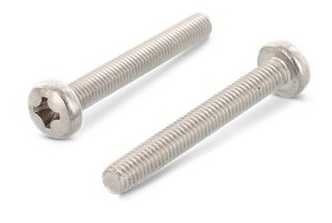

• АЕ – цилиндрическая головка со сферой и крестообразным шлицем;

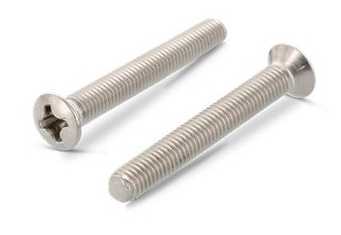

• DЕ – потайная головка с крестообразным шлицем;
• ЕЕ – полупотайная головка с крестообразным шлицем;
• А – шестигранная головка;

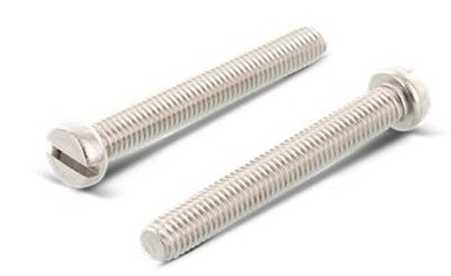

• ВЕ – цилиндрическая головка с прямым шлицем;
• FЕ – потайная головка с прямым шлицем;
• GЕ – полупотайная головка с прямым шлицем.

Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.

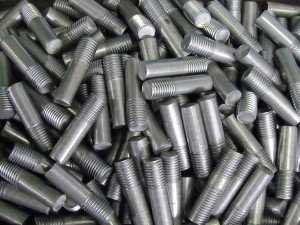

Виды шпилек

Шпильки – еще одно крепёжное изделие из стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия. В отличие от болта или винта шпилька не имеет головки, но зато имеет два резьбовых конца, или даже сплошную резьбу по всей длине стержня.



Шпильки широко используются при глухих посадках. Естественно, что при  этом длина ввинчиваемого конца строго регламентируется. В соответствии с ГОСТ она может составлять только 1; 1,25; 2; 2,5 от диаметра резьбы. Длина второго конца в сумме с длиной безрезьбового участка может изменяться в широких пределах.

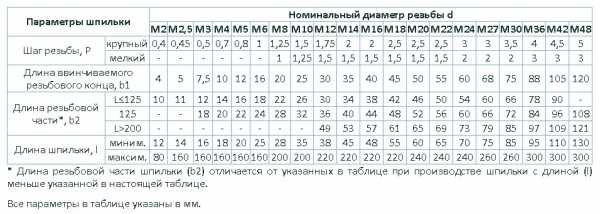

Кроме того изготавливаются шпильки с равными длинами резьбы на концах, а также со сплошной резьбой.



Шпильки по DIN 975 и DIN 976 – это наиболее распространенные варианты. По сути это просто длинные шпильки со сплошной резьбой: их длина обычно составляет 1 или 2 м (но бывают и 3 и 4 метра). Основное отличие в том, что DIN 976 может быть разной длины, а DIN 975 только 1 или 2 м. Подробнее о шпильках и их особенностях можно ознакомиться у нас в блоге. Отметим, что для удобства работы штанги в зависимости от материала и класса прочности маркируются окрашиванием торцов. Ниже приводится таблица применяемых цветов.



Класс прочности	Цвет
4.8	без цвета
5.6	коричневый
5.8	синий
8.8	жёлтый
10.9	белый
12.9	чёрный
А2-70	зелёный
А4-70	красный



www.cki-com.ru

Надежный крепеж: виды анкеров для стен и пола

Думая о надежном крепеже для бетона или кирпича, многие выбирают дюбель, почему-то забывая об анкерном болте. С его помощью надежно фиксируются довольно тяжелые конструкции. В основу работы системы положен принцип сопротивления материала разрушению, который включается благодаря конструкции своеобразного якоря на крайнем участке гильзы.

Коротко об анкерном крепеже

Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

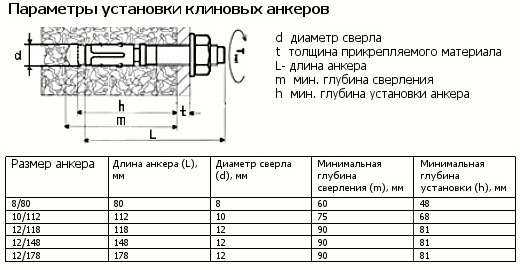

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

• Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
• Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
• Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
• Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

1. Значение 1 – внешний диаметр.
2. Значение 2 – диаметр анкерного болта.
3. Значение 3 – длина детали общая.

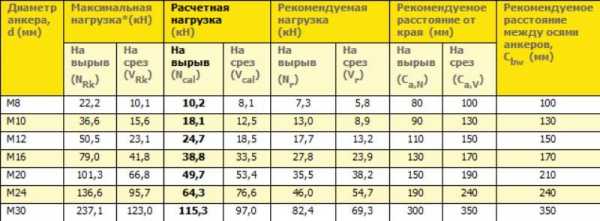

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

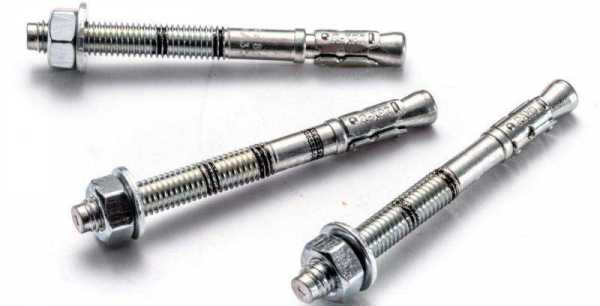

Популярные виды металлических анкеров для стен и напольных поверхностей

Крепежные изделия представлены в различных конструктивных исполнениях. В строительстве используются как универсальные изделия, так и болты, предназначение которых состоит в решении специализированных задач. Чтобы грамотно выбрать крепеж, нужно разбираться не только в его разновидностях, но и знать, для каких случаев нужен тот или иной элемент.

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

• Перфоратором сверлится отверстие соответствующего диаметра.
• Гильза вставляется в отверстие.
• Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

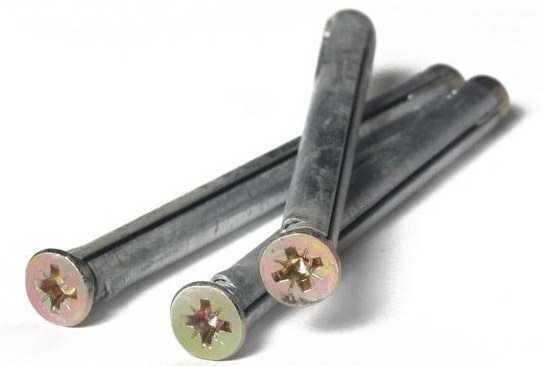

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

• Толщина перекрытия или основания пола должна быть не менее 150 мм.
• При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
• Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

stroimass.com
