Виды конвейеров

Содержание

Один и тот же транспортный процесс может быть выполнен различными устройствами непрерывного транспорта (транспортером, конвейером).

Чтобы выбрать оборудование, удовлетворяющее всем вашим требованиям, стоит обратить внимание на характер транспортируемых грузов, расстояние транспортировки грузов, производительность устройства, место установки оборудования (в помещении или на улице) и знать какие виды конвейеров бывают.

Следует провести анализ, определиться с целесообразностью и окупаемостью, а уже потом покупать подходящую вам модель. В некоторых случаях, вместо стационарного конвейера выгоднее будет приобрести самоходный транспортер Expert.

Какой вид конвейера выбрать

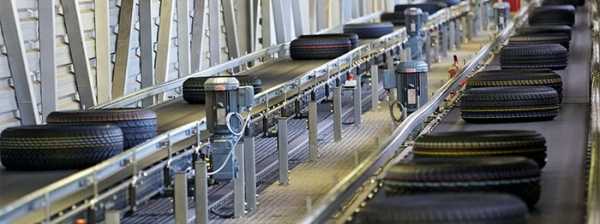

Ленточный конвейер используют для транспортировки сыпучего и штучного груза. Преимущество таких транспортеров в высокой производительности и безопасности транспортируемого груза. Но, к сожалению, они характеризуются малой грузоподъемностью и дорогими запчастями.

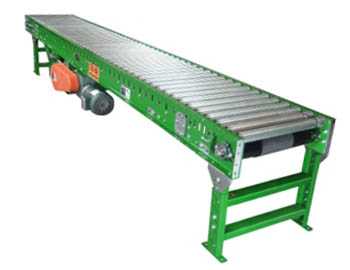

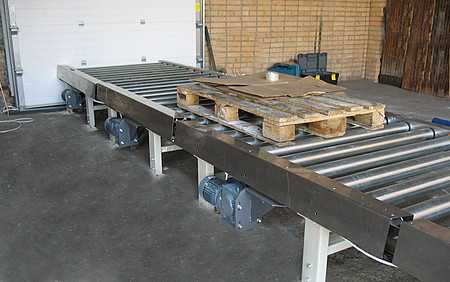

Роликовый конвейер предназначен для транспортировки массовых штучных грузов. Такие конвейеры хороши тем, что способны участвовать в сложных длинных системах с многочисленными разветвлениями.

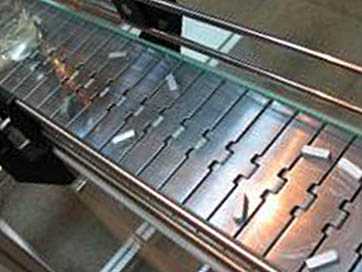

Пластинчатый конвейер используют для транспортировки насыпных кусковых грузов, таких как корнеплоды. Преимущество этих конвейеров в способности транспортировать специальные (крупные, острые, горячие) грузы, которые способны повредить ленту. Недостатками таких транспортеров является большой вес, сложность конструкции, высокая цена на ходовую часть, а также маленькая скорость передвижения.

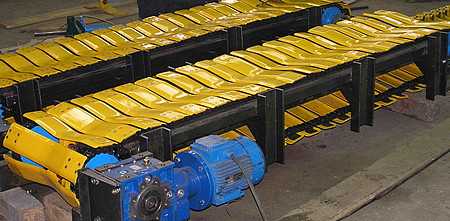

Скребковый конвейер применяют для транспортировки легкосыпучих, мелко и крупнокусковых, а также связных грузов. Такие конвейеры одни из самых универсальных. Они на порядок длиннее остальных моделей конвейеров, просты в конструкции, удобны в работе. Недостатками этих агрегатов можно считать измельчение грузов, неэкономный расход энергии, создаваемый ими шум и повышенный износ деталей.

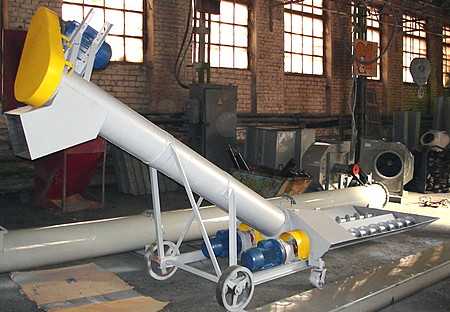

Винтовой конвейер предназначен для перемещения сухого и сыпучего материала. К преимуществам относятся: надежность, безопасность и простое обслуживание. Но такие транспортеры расходуют много энергии, могут раскрошить транспортируемый груз, имеют ограниченную длину и могут образовывать заторы.

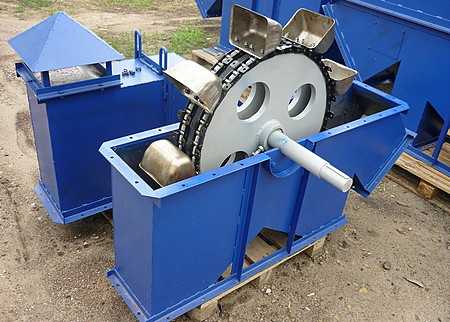

Нории используют для вертикальной транспортировки зерна и сыпучих продуктов. К преимуществам относятся: простота конструкции, маленькие размеры, способность поднятия груза на большую высоту, сохранность перевозимого груза, надежность в работе. Но есть и минусы: при перегрузках на таких транспортеров возможен отрыв ковша, необходимо подавать груз равномерно, довольно высокая стоимость.

Вышеуказанные виды конвейеров являются самыми широко распространенными на сегодняшний день. Из этого многообразия каждый сможет подобрать устройство, отвечающее требованиям вашего производства.

www.stroypraym.ru

Типы конвейеров, устройство

Сегодня начнем цикл статей на тему конвейеров. Я лично считаю, что конвейер, как промышленное приспособление, своим появлением на свет обязан Адаму Смиту с его теорией разделения труда. В ее основе закладывается максимальная отдача от работника, выполняющего основную работу на производстве. Так кто же будет перемещать заготовку от одного работника к другому? Конечно, сначала это выполнял дополнительный работник, но все что можно автоматизировать должно быть автоматизировано. Итак, Генри Форд пришел к конвейеру — машине, которая непрерывно перемещает грузы. Конечно, отдельно эта машина не может функционировать. Нужен кто то или что то, что загружает конвейер, а иногда и разгружает.

В этой вводной статье мы разберем, какие бывают конвейеры (разнообразие, типы), а так же в ознакомительной форме устройство конвейера.

Устройство конвейера.

В общем смысле слова конвейер — это непрерывно работающая машина для перемещения груза на свой рабочей поверхности из точки «А» в точку «Б». Упрощенно, устройство конвейера стоит рассматривать с двух аспектов.

Первый — движущая сила конвейера. Это привод конвейера, его сочленение с движущимися деталями и собственно корпус или каркас конвейера, обеспечивающий правильное движение.
Второй — рабочая поверхность. Та самая часть, которая перемещает грузы.

Типы конвейеров.

В первую очередь необходимо знать, что именно и на какое расстояние мы будем перемещать. От этого напрямую зависит тип конвейера. В горнодобывающей промышленности не зря применяются вагонетки. Использование конвейера было бы неоправданно.

Ленточный конвейер.

Принцип очень прост. Армированная текстильная или резиновая лента, в зависимости от Вашего техпроцесса, натянута на ролики, закрепленные в каркас. Вся эта конструкция приводиться в действие двигателем. Лента ползет, груз движется. Чем тяжелее груз, тем мощнее используемый двигатель. Для того чтобы груз не сваливался с ленты крайние ролики делают обычно чуть выше. Сцепление привода конвейера и ленты не жесткое. При превышении некоторого порога нагрузки лента прекратит движение. Можно немного усложнить задачу. Конечная точка конвейера находится выше начальной. Нет ничего проще: применяем ленту с ребрами. В этом случае груз никуда не денется.

С помощью ленточного транспортера так же можно перемещать сыпучие грузы. Благодаря такому множественному назначению и низкой цене ленточный конвейер является самым востребованным на рынке.

Пластинчатый конвейер.

Пластинчатый конвейер применяется, если вес груза очень высок, либо возникают другие подобные нагрузки. Например, на конвейер иногда заходят люди. Ну и естественно такой конвейер более устойчив к износу.

А вот сыпучие грузы не подходят для перемещения в этом типе конвейера. Максимум мелкоштучные изделия. Этот тип конвейеров обычно уже применяется с цепью. Цепь позволяет не проскальзывать приводу.

Цепной конвейер.

Приводу конвейера гораздо проще иметь сцепление с цепью, чем с ребристой или даже гладкой лентой. Но это накладывает некоторые ограничения на ролики конвейера. Вернее используются уже не ролики, а звездочки. Причем, чем больше цепь, тем сложнее используемые звездочки.

На цепи можно закрепить любой грузонесущий орган: лента, ковш, скребок …

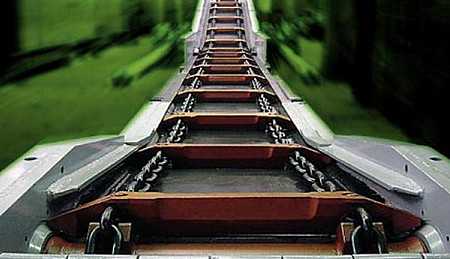

Скребковый конвейер.

Отличительной особенностью скребкового конвейера является его «перевернутость». В обычных конвейерах рабочая поверхность располагается сверху. У этого конвейера она снизу. Он протаскивает своими скребками сыпучий или мелкоштучный груз по неподвижной поверхности. Причем подача груза может происходить в любой точке конвейера.

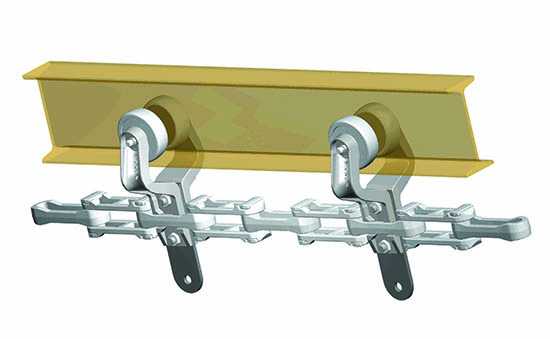

Подвесной конвейер.

Подвесной конвейер представляет собой цепь, перемещаемую вдоль потолка, на которой подвешены грузы.

Обычно применяется на производстве. Удобство заключается в том, что нет ограничения на нагрузку на пол около конвейера как в предыдущих случаях.

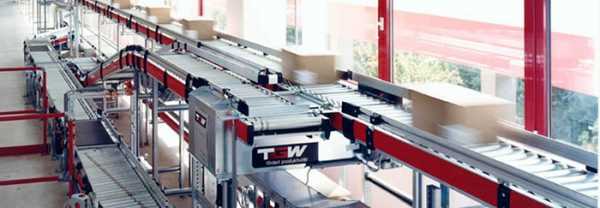

Рольганг.

Устройство рольганга принципиально отличается от других конвейеров. Тут нет рабочей поверхности. По сути это просто набор роликов, работающих синхронно.

Думаю, о рольгангах стоит написать отдельно.

Винтовой конвейер.

И напоследок рассмотрим один из самых древних типов конвейеров — винтовой. Смотрим на рисунок.

Ничего не напоминает? Да, да! Шнек обычной мясорубки — это пример винтового конвейера из быта.

Конечно, это можно применять в основном к сыпучим грузам. Этот тип конвейеров отличается крайне высокой износоустойчивостью и крайне низкой ценой. При некоторой точности деталей в нем можно транспортировать даже жидкость.

Могу добавить только одно. Если вы задумываетесь о покупке конвейера, значит вы — успешный человек.

spctex.ru

КОНВЕЙЕР. Виды

Конвейер — машина, предназначенная для перемещения сыпучих или штучных грузов. Принцип действия — непрерывный. Состоит из тягового и грузонесущего устройства.

Применяется в различных отраслях производства, а также в горных выработках и земляных строительных работах. Прототипы конвейеров применялись за несколько тысяч лет до нашей эры — в Китае, Индии, Египте — в основном для подачи воды.

Первое конвейерное перемещение сыпучих грузов относится к XVI— XVII вв. С середины XIX в. расширилась область использования конвейера, что связано с применением новых прочных материалов при его изготовлении. В конце XIX в. производство конвейеров стало отдельной областью машиностроения во многих промышленных странах: Великобритании, США, Германии, России. Современные конвейеры различаются по типу тяги и грузонесущего устройства.

Тяговые конвейеры могут быть — канатные, ленточные, цепные; без тяги — гравитационные, инерционные, винтовые конвееры; по грузонесущему устройству — ленточное, скребковое, пластинчатое, ковшовое. Тяговые конвейеры, как правило, имеют машинный привод — электрический или пневматический. В безтяговых конвейерах груз перемещается под действием силы тяжести. На конвейерах груз перемещается в горизонтальной или наклонной плоскости. Конвейеры различаются по роду перемещаемых грузов: штучных или насыпных, но есть конвейеры, конструкция которых дает возможность перемещать как штучные, так и насыпные грузы.

Ленточные конвейеры предназначены для транспортировки и сыпучих, и штучных грузов на большие расстояния -— до 12 км и более. Они состоят из отдельных секций. Трасса горизонтальная прямолинейная, но может быть и наклонной. Грузонесущее и тяговое устройство — лента, движущаяся по стационарным роликовым опорам и сгибающая приводной и натяжной барабаны. Плоская лента перемещает штучные грузы, желобчатая — сыпучие. Привод ленточного конвейера — это электродвигатель, редуктор, барабан и соединительная муфта. Сыпучий груз на ленту загружают через воронку или направляющий лоток, разгружают с помощью пускового сбрасывателя через концевой барабан. Ленточные конвейеры эффективны и высокопроизводительны до нескольких тысяч т/ч. Скорость движения ленты 1,5—4,0 м/с, ширина ленты 300—2000 мм. Передвижные короткие ленточные конвейеры, применяемые в строительстве, монтируются на колесном ходу.

Скребковые конвейеры предназначены для транспортировки, как правило, сыпучих грузов. Принцип работы основан на движении скребков по желобу, которые перемещают груз, поступающий в желоб через воронку. Контур сечения желоба и скребков всегда одинаковы по форме. Желоба изготавливаются из металла, скребки — из стали. Скребковые конвейеры перемещают груз на расстояние до 100 м, скорость их 1,0 м/с, производительность 50— 350 т/ч, но они расходуют много энергии на преодоление сопротивлений. Разновидностью скребковых конвейеров являются трубчатые, их тяговая цепь и скребки находятся в трубе, и скребки заполняют все сечение трубы.

Инерционные конвейеры предназначены для транспортировки сыпучих грузов на короткие расстояния в горизонтальном и в наклонном направлении. В таких конвейерах груз движется под действием силы инерции. Инерционные конвейеры бывают качающиеся и вибрационные. Вибрационные конвейеры наиболее производительны, до 400 т/ч.

Эффективность конвейера зависит от соответствия его параметров свойствам груза и технологическим условиям. Технологические условия — это производительность, длина перемещения груза, направление — горизонтальное, вертикальное, наклонное, форма трассы, условия загрузки-разгрузки, размеры, плотность груза, ритм и интенсивность подачи.

Конвейеры имеют высокую эффективность и возможность различной формы, невысокую стоимость, с этим связано их широкое применение в различных областях производства.

enciklopediya-tehniki.ru

Виды ленточных конвейеров

Все виды конвейеров, классифицируются в зависимости от конструкции. Выделяют следующие типы: ленточный, инерционный, винтовой, канатный, цепной конвейер.
По грузонесущему органу – ковшовый, скребковый, люлечный, ленточный, пластинчатый конвейер.
Различаются также конвейеры по виду перемещаемого груза — сыпучий или штучный. А также по условиям эксплуатации — стационарный, передвижной, модульный, подвесной и т.д.

Применение ленточного конвейера
Принцип работы
Типы ленточных конвейеров

Применение ленточного конвейера

Ленточный конвейер универсален, поэтому наиболее часто используется. Оборудование используют при транспортировке грузов сыпучих, штучных, кусковых и других видов. Устройство представляет собой конвейерную ленту непрерывного движения, перемещающую груз.

Принцип работы

Основой является замкнутая в кольцо гибкая лента, огибающая натяжной и приводной барабаны. Между ними на раме с определенным шагом размещены роликовые опоры, на которые опирается транспортерная лента.
Загрузка транспортируемой продукции осуществляется с одной стороны конвейера, выгрузка – с противоположной.

Типы ленточных конвейеров

Ленточные конвейеры отличаются по конструкции. Существуют следующие типы:

Конвейеры прямые

В основе – бесконечная гибкая лента, холостую и рабочую ветви которой поддерживают роликоопоры.
Приводной барабан сообщает транспортерной ленте поступательное движение; достаточное натяжение ленты обеспечивает натяжное устройство. Производительность прямых конвейеров может достигать 25 тысяч т/ч, а длина – 10 км.

Желобчатые конвейеры

Основание транспортерной ленты – желобчатая роликовая опора, выполненная из стального или алюминиевого профиля.
Наибольшее распространение устройства получили в машиностроении, деревообрабатывающей промышленности, в строительстве, энергетике, при добыче угля. Также может использоваться конвейер для сортировки вторичных отходов при их переработке.

Конвейеры наклонные

Основное устройств данного типа от прямых конвейеров – направленность под углом к горизонтали. Принцип действия используется тот же.
Может выполняться, как конвейер с регулировкой угла наклона или же с заданным углом наклона.
Оборудование с большим успехом применяется при необходимости транспортировки штучных и насыпных грузов вверх и вниз на складских и логистических комплексах, в разных сферах промышленности. Наклонные конвейеры – устройства универсальные, их можно использовать и в цехах и на открытом воздухе.

Конвейеры смешанного типа

Некоторая часть конвейерной трассы – прямая, другая наклонная.
Среди оборудования этого типа выделяют L-образный и Z-образный конвейер. Последний вид устройств считается одним из самых сложных. Используют их, как правило, при необходимости установки в ограниченном пространстве, там, где невозможно сконструировать линию, состоящую из обычных прямых и наклонных конвейеров.

Конвейеры поворотные

В данном случае лента транспортера перемещается в стальной основе по ползунам, разделенным на сегменты. Отличительная особенность оборудования – наличие системы передачи вращательного момента.
Поворотный конвейер применяется во многих отраслях промышленности, наибольшее распространение получил в кондитерском производстве.

Конвейеры телескопические

Оборудование – оптимальный вариант для транспортировки сыпучих материалов на речных и морских судах, в карьерах и пр. Телескопический конвейер позволяет изменять длину и угол наклона в процессе работы. Останавливать устройство и освобождать его от транспортируемого груза нет необходимости. Процесс загрузки и выгрузки при использовании оборудования максимально эффективен. Конечно, перечисленными видами далеко не исчерпывается конвейерное оборудование. Существует множество устройств, которые выполняют самые разнообразные общие и специфические задачи.

mconveer.ru

Конвейеры, типы конвейеров

Конвейер представляет собой транспортное средство, необходимое для перемещения разных грузов на небольшое расстояние. Конвейерные приспособления бывают самых разных типов и находят себе применение во многих отраслях промышленности для транспортировки, погрузки и выгрузки материалов. В этой статье будут рассматриваться основные типы производства конвейеров.

Пластинчатый конвейер это по сути, две параллельные ветви, состоящие из металлических цепей с роликами. Металлические цепи соединяются между собой деревянными или металлическими пластинами, это зависит от того, какие грузы нужно транспортировать. Деревянные пластины используются если транспортируется груз, упакованный в деревянную тару. Стальные пластины используются для сыпучих материалов, например угля, шлака и других сухих неупакованных грузов.

Ленточный транспортер представляет собой кольцевую бесконечную ленту, лента может быть из брезента, парусины, или стальная. Для транспортировки сыпучих материалов ленте придают форму желоба с помощью опорных роликов. Этот вид конвейера применяют в подземных выработках, где добывают уголь и другие полезные ископаемые. Ленточный конвейер очень удобен тем, что не требует большой высоты.

Канатный конвейер включает в себя желоб и движущийся в нем проволочный канат и дисками из металла, а также зубчатые барабаны и приводное оборудование. На таком конвейере транспортируют каменный уголь, он также используется для подводки бревна на лесопильную раму.

Скребковый конвейер также представляет собой желоб, в желобе движется цепь со скребками, скребки перемещают материалы. Загружать материалы можно в любой точке конвейера, разгружать через отверстие в желобе, или уже в конце конвейера.

Конвейер с перегрузкой самотеком это комбинация ковшового элеватора и скребкового конвейера. Такой тип конвейера перемещает материалы по вертикали и горизонтали одновременно. Гравитационный роликовый конвейер использует для транспортировки силу тяжести. Такой конвейер по сути это ряд роликов, упаковки с товаром движутся под уклоном по роликам.

Ковшовый конвейер это параллельные ветви металлической роликовой цепи, между роликами закреплены ковши, стальные или чугунные. Ковшовые конвейера позволяют перемещать уголь, шлаки, цемент, щебень, как по горизонтали, так и по вертикали.

Пневматический конвейер использует поток воздуха для перемещения грузов. Такие конвейера бывают двух типов. Конвейер первого типа перемещает упакованные грузы под воздействием разности давлений воздуха. В аэрожелобе перемещается сыпучий материал непосредственно в воздушном потоке.

Источник: НПП РУНА-КЛ

Конвейеры: применение, классификация и конструктивные особенности.

Наряду с грузоподъемными машинами периодического действия в различных отраслях промышленности (в горнодобывающей, на обогатительных фабриках, в цехах металлургических предприятий, машиностроения, приборостроения и др.) для массового перемещения грузов широко применяют транспортные устройства непрерывного действия.
Их применение, т. е. конвейеризация производства, ликвидирует ручной труд на транспортных операциях, устанавливает наиболее эффективный темп производства и повышает производительность.

Определение и класификация

Транспортирующими называют машины, предназначенные для перемещения насыпных, а в некоторых случаях и штучных грузов в заданном постоянном направлении непрерывным потоком без остановок на загрузку и разгрузку. Поэтому их относят к машинам непрерывного действия.
По виду рабочего органа их разделяют на конвейеры (транспортеры) ленточные, пластинчатые, роликовые (рольганги), винтовые (шнеки), ковшовые (элеваторы) и т. д.

Ленточные конвейеры

Ленточными конвейерами называют машины непрерывного действия, предназначенные для транспортирования преимущественно в горизонтальном направлении насыпных грузов, загружаемых сверху на приводную, гибкую закольцованную ленту. Ленточными конвейерами транспортируют порошкообразные, зернистые, мелко- и реже среднекусковые, а иногда и штучные мелкие грузы (кирпич, шлакоблоки, контейнеры, ящики).

По конструктивному оформлению и месту установки различают ленточные конвейеры стационарные, передвижные (длиной 5 – 20 м) и переносные (длиной до 5 м). По направлению транспортирования различают горизонтальные, наклонные и комбинированные конвейеры, а по виду рабочего органа – с тканевой и металлической (сплошной и сетчатой) лентами.

Лента служит одновременно тяговым и несущим органом. На нее сверху загружают насыпной груз через загрузочный лоток. Разгружать насыпной груз с ленты можно в конце конвейера, для чего устанавливают разгрузочную воронку, или в промежутках между концевыми барабанами с применением разгрузочной тележки или плужковых сбрасывателей.
Основную раму конвейеров с учетом транспортирования ее к месту установки выполняют из секций длиной не более 5 м. Секции рам при сборке сболчивают или сваривают.
Раму конвейера устанавливают на фундамент из бетона или на балки сооружений и крепят болтами. В первом случае их заделывают в бетон на глубину примерно 300 мм.

Пластинчатые конвейеры

Пластинчатыми конвейерами называют машины непрерывного действия, предназначенные для транспортирования преимущественно в горизонтальном направлении насыпных грузов, загружаемых на настил, шарнирно закрепленный между двумя движущимися закольцованными цепями. Их применяют для транспортирования острокромочных, среднекусковых, крупнокусковых и горячих материалов, которые нельзя перемещать ленточными конвейерами.
В отличие от ленточных пластинчатые конвейеры имеют более жесткий настил и меньшую скорость движения.

Пластинчатые конвейеры бывают общего и специального назначения. К последним относятся конвейеры для транспортирования горячих и крупнокусковых материалов. По направлению транспортирования они бывают горизонтальные, наклонные и комбинированные.
На пластинчатых конвейерах без бортов перемещаются штучные грузы; конвейеры с неподвижными бортами, закрепленными на раме, и с пластинами, имеющими отбортовку, предназначены для транспортирования сыпучих и кусковых материалов.
Пластины конвейера могут быть плоскими, волнистыми или коробчатыми. Волнистые и особенно коробчатые настилы позволяют устанавливать конвейер под углом до 30 град. Конвейеры с плоским металлическим настилом применяются для перемещения тяжелых штучных и кусковых грузов в холодном и горячем состоянии (руда, агломерат, отливки, поковки и т. д.).

Пластинчатый конвейер имеет сварную раму, на концах которой установлены ведущие и ведомые звездочки. Привод конвейера электрический, натяжное устройство винтовое.
Характерными особенностями пластинчатых конвейеров являются их высокая производительность (до 2000 т/ч и более), значительная длина (до 2000 м), большая собственная масса.

Роликовые конвейеры

Роликовыми конвейерами или рольгангами называют машины и механизмы, предназначенные преимущественно для горизонтального перемещения штучных грузов с качением их по каткам.

Рольганги бывают приводными и неприводными; стационарными, передвижными и переносными.
Рабочим органом в конвейерах являются ролики или катки. Их устанавливают на рамах, которые сваривают из фасонного проката секциями длиной 3 – 5 м и располагают на стойках.

В приводных конвейерах ролики приводятся во вращение от электродвигателя через клиноременную и цепную передачи или через конические зубчатые передачи.
Неприводные конвейеры изготавливают секциями. Из набора секций составляют разнообразные пути перемещения штучных грузов. Односекционные неприводные конвейеры, предназначенные для кантовки изделий в разных направлениях в горизонтальной плоскости, называют поворотными столами.

Винтовые конвейеры

Винтовыми конвейерами или шнеками называют машины непрерывного действия, предназначенные для транспортирования насыпных и тестообразных грузов с помощью винта, вращающегося в желобе (кожухе). Загружаемый материал перемещается вдоль желоба аналогично гайке при вращении винта без осевого перемещения его в опорах.
Винтовые конвейеры или транспортные винты (шнеки) применяют в основном для перемещения пылевидных, мелкозернистых и мелкокусковых материалов в горизонтальном и наклонном (до 20 град.) направлениях.

Рабочим элементом конвейера является винт с правым и левым направлением витков. Винт закрепляется на пустотелом валу, составленном из отдельных участков длиной 2 – 4 м и поддерживаемом концевыми и промежуточными опорами на самоустанавливающихся подшипниках качения и скольжения с надежным уплотнением.
Вращение на вал горизонтального винтового конвейера передается от электродвигателя через редуктор и муфту; для передачи вращения на вал наклонного конвейера дополнительно устанавливают конический редуктор.

К положительным свойствам винтовых конвейеров относятся простота конструкции и ухода, высокая герметичность, удобство загрузки и выгрузки, возможность выполнения технологических операций при перемещении материала (сушка, обжиг, смешивание и др.).

Элеваторы

Элеваторами (нориями) называют устройства непрерывного действия, применяемые для транспортирования в ковшах порошкообразных, зернистых и мелкокусковых грузов в вертикальном или крутонаклонном (более 60 град. к горизонту) направлениях.
В качестве гибких тяговых элементов элеваторов применяют текстильные прорезиненные ленты, пластинчатые втулочные, втулочно-роликовые и втулочно-катковые цепи (для наклонных элеваторов), сварные калиброванные термически обработанные цепи.
Рабочими органами элеваторов служат сварные или штампованные ковши. Для облегчения зачерпывания материала к передним стенкам ковшей прикрепляют зубчатые накладки.

Выбор типа элеватора, формы и типа ковшей, коэффициента заполнения ковшей и скорости движения тягового элемента рекомендуется производить в зависимости от характеристики перемещаемого материала.
Элеваторы являются сравнительно дешевыми, простыми, компактными (с малыми габаритными размерами в плане) и производительными машинами с подачей насыпного груза на большую высоту (до 50 м).

P. S.

ООО «Монтаж-КАМ» выполняет заказы на изготовление различных Конвейеров (ленточные, рольганги и др.) и всегда учитывает ваши пожелания и потребности.

Сделать Заказ можно любым Удобным для Вас способом. По всем интересующим вопросам обращайтесь:

Е-mail: [email protected]
Skype: montagkam
Телефон/факс: (4712) 32-59-90
Адрес: 305007, РФ, г. Курск, ул. Энгельса, д. 115-А
Директор: Пивовар Виталий Пантелеймонович: тел.8-903-639-44-00
Зам. директора: Коновалов Владимир Анатольевич: тел. 8-903-639-75-25

xn—-7sbbwvifci5b.xn--p1ai

виды, применение, требования к конвейерному оборудованию

Конвейер, пожалуй, относится к наиболее применяемому оборудованию. Машиностроительные предприятия, пищевое производство, металлургия, горнодобывающая промышленность, нефтехимия – во многих технологических процессах здесь задействованы конвейерные системы. Они разнятся по направлению движения, видам размещения и выполняемым функциям, по типу груза и способу тяги.

Чем отличаются роликовые транспортеры от ленточных? Что такое накопительные столы и от чего зависит эффективность работы оборудования? Когда впервые применили конвейер? Ответы — в нашем блоге.

Как появился конвейер

Активное применение конвейерного оборудования началось с Генри Форда. Именно он в 1908 году на своем заводе запустил конвейерную сборку автомобилей. Изобрели же это устройство много раньше. Еще в древнем Египте пользовались агрегатами для непрерывной подачи воды – нориями. Их-то и считают прародителями нынешних линий.

Свою же идею со сборкой Генри Форд подглядел у мясников. Он увидел, как туши на крюках, под действием силы тяжести, двигались для разделки. Форд добавил ремни и опробовал конвейерную систему. Результат известен — ему удалось сделать дешевый автомобиль.

Снижение себестоимости продукции и есть основная цель применения конвейера.

Что мы знаем о конвейерном оборудовании

Конвейер – непрерывно работающий механизм для доставки груза на своей рабочей поверхности в заданную точку.

Если просто: состоит из транспортной ленты и ее движущей силы — привода.

Потребности предприятия диктуют выбор транспортера. Например, только в фасовке круп используют две разновидности ленточногоконвейера – подающий и отводящий. Кстати, из-за простоты конструкции и доступности материалов, этот вид транспортера самый популярный.

Подающий – предназначен для транспортировки продукции в дозатор упаковочного оборудования. Регулируют в производстве высоту и, в зависимости от груза, используемый материал ленты.
Отводящий – используют для перевозки готовой продукции. Механизм наклонный. Основа – полиуретановая лента с нанесенными ребрами.

В зависимости от направления перемещения конвейерное оборудование делят:

От выполняемых функций:

Широко применяют такие виды конвейеров.

Пластинчатый. Даже исходя из названия, понятно, что состоит из пластин. Материал рабочей поверхности – металл. Используется для транспортировки габаритных грузов.
Роликовый (рольганг). Различают приводные и бесприводные. Представляет собой набор роликов, работающих синхронно. Размер и зазор между ними подбирают в зависимости от веса и габаритов груза.
Цепной. Разновидность целого ряда конвейерного оборудования. На цепь закрепляют несущий механизм — ленту, скребок, ковш.
Скребковый. Груз в неподвижном желобе перемещается за счет соприкосновения с движущимися скребками.
Ковшовый. Применяю там, где есть необходимость перемещения большого количества сыпучих материалов. Ковши закрепляют между двумя рядами цепей.
Шнековый (винтовой). Работает по принципу мясорубки. Винтовая поверхность поднимает материал в заданную точку.
Пневматический. Перемещение грузов с помощь потоков воздуха. Используют для перемещения и сыпучих материалов в аэрожелобах и упакованной продукции в конвейерных трубопроводах.
Накопительные столы. Устанавливают в начале и в конце конвейерных систем. Предназначены для распределения равномерного потока груза на транспортер.

Требования к конвейерному оборудованию

Эксплуатация данного вида техника относится к категории повышенной опасности. Регламентируется — действующим ГОСТом Системы безопасности труда 12.2.022-80.

Для оптимизации труда при выборе вида конвейера учитывают факторы, характеризующие груз. От его веса, габаритов до вязкости или влажности, если речь идет о насыпных материалах.

На вопрос, эффективен ли конвейер, больше 100 лет назад уже ответил Генри Форд.

barion-ua.com
