Виды картофелекопалок: Основные виды картофелекопалок для мотоблока, преимущества и недостатки использования на огороде

Виды и принцип работы картофелекопалок для мотоблоков



На крупных предприятиях, занимающихся выращиванием сельхозкультур, непременно применяется сельскохозяйственная техника. В маленьких же хозяйствах наличие громоздких и дорогих в обслуживании машин не требуется, и, как правило, бывает достаточно иметь мотоблок и различное навесное оборудование для него. Относится к нему и необходимая в сельском хозяйстве картофелекопалка.

Принцип работы такого устройства достаточно прост: его зубцы проникают в почву и достают на поверхность клубни картофеля, которые после собираются вручную. Приобретение этого оборудования быстро окупается при эксплуатации. При желании можно изготовить самодельную картофелекопалку к мотоблоку.

Типы устройств

Все картофелекопалки для мотоблоков разделяются на два типа.

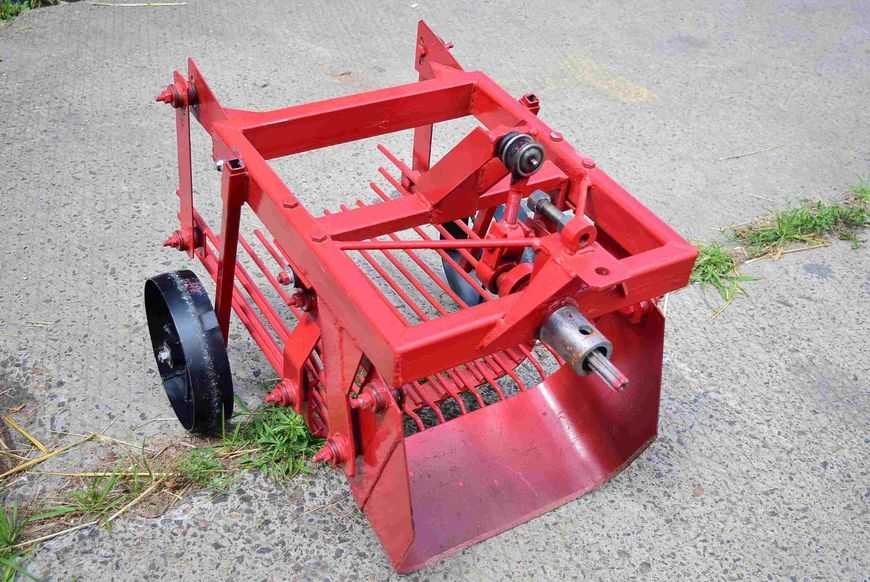

К первому относятся простые картофелекопалки внешне похожие на лопату в форме сердца, у которой отсутствует черенок, а сверху имеются достаточно длинные зубцы. Функционирует она следующим образом:



• •    острая часть устройства углубляется в почву, приподнимая ее и картофель;
• •    клубни и земля ложатся на зубцы;
• •    земля просыпается между зубцами;
• •    клубни, скатываясь с зубцов, ложатся на поверхность.

К категории таких картофелекопалок относят следующие модели: КВ-1, КВ-2, КВ-3. Различаются эти устройства тем, для какой почвы они применяются: легкой, средней или тяжелой.

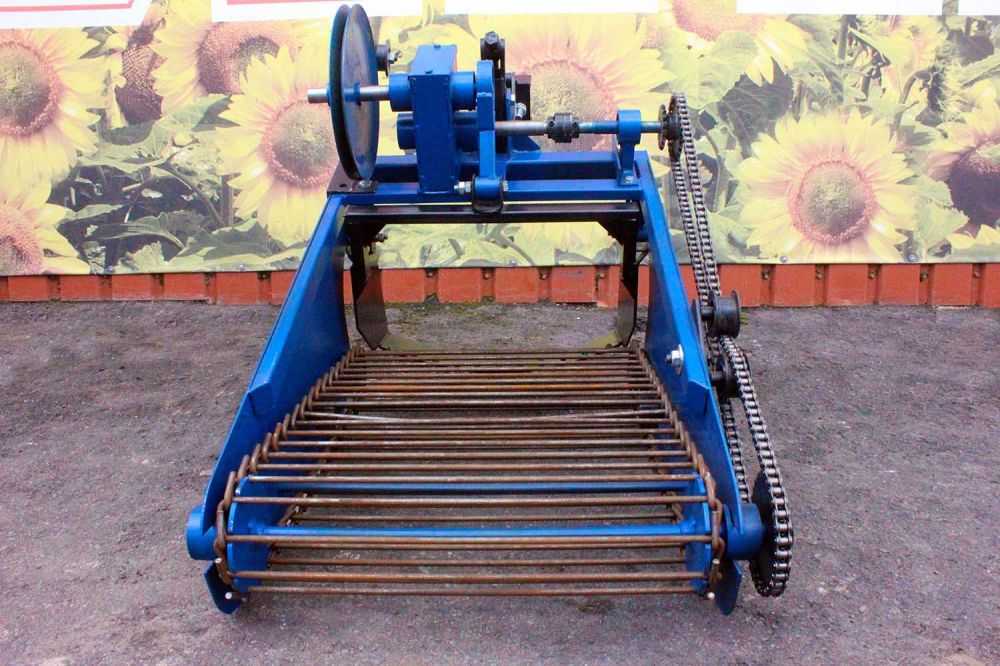

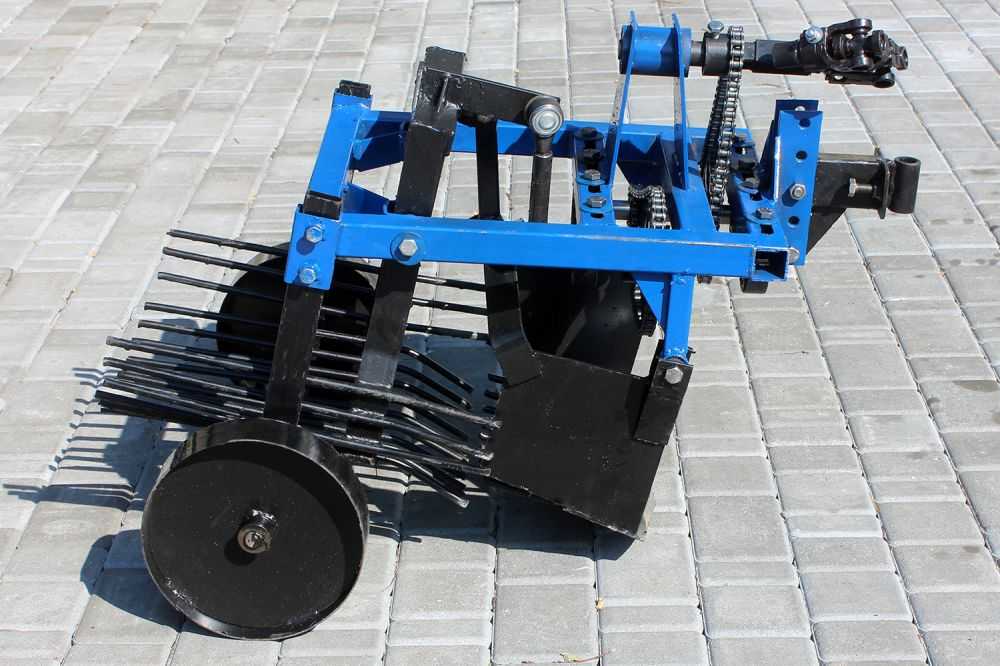

Ко второму типу относятся более сложные картофелекопалки грохотного или как ее еще называют вибрационного типа. У них присутствует лемех, а просевные решетки находятся на колесах. В процессе работы такого агрегата лемех, углубляясь в землю, направляет ее на решетку вместе с картофелем.



Просев в этом случае идет механический. Клубни картофеля после него оказываются на поверхности, откуда убираются вручную. Для мотоблоков применяют картофелекопалки однорядные.

К ним относятся следующие модели:



• •    ККМ-1;
• •    КВМ-3;
• •    Кум-1;
• •    Полтавчанка;
• •    2КН.

Все эти устройства близки по строению и различаются в основном производителем.

Ко второму типу относятся и транспортёрные картофелекопалки для мотоблоков. Подобное устройство оснащено не просто просевочной сеткой, а транспортерной лентой, на которой грунт стряхивается максимально качественно. Клубни также ложатся на поверхность и нуждаются в последующей ручной сборке. Чаще всего различные модели этого оборудования подходят для всех популярных мотоблоков.

Совместимость с различными мотоблоками

Картофелекопалка для мотоблока должна быть подобрана с учетом его марки. Данное оборудование может быть как максимально универсальным, так и нет. Обычно используют грохотные картофелекопалки, поэтому о них и пойдет речь.

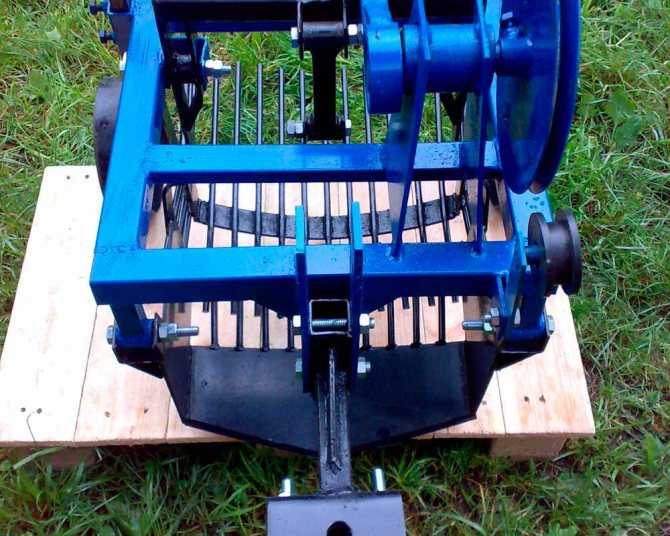

Для мотоблока Нева возможно применять как универсальную картофелекопалку ККМ-1, так и специально созданную для него, тоже относящуюся к грохотному типу.



В первом варианте, при использовании картофелекопалки ККМ-1, глубина погружения в почву изменяется при помощи опорных колес. Основными техническими характеристиками картофелекопалки являются: ширина обрабатываемой поверхности, которая равна 38 сантиметрам, максимальная глубина выкапывания в 20 сантиметров, скорость при первой передаче у мотоблока равная двум километрам в час, площадь обрабатываемого за час участка от 0,05 до 0,2 гектара.

Длина ККМ-1 равна 84 сантиметрам, общая ширина – 65, высота – 74; масса – 45 килограммов. Привод устройства – ремень клиновый от шкива двигателя. Предназначено это оборудование для легких и средних почв, влажность которых не превышает 27%. При покупке все параметры, размеры и чертежи картофелекопалки для мотоблока можно изучить, ознакомившись с документацией. Также возможно применение и других универсальных картофелекопалок, совместимых э этим мотоблоком.







Созданное непосредственно для мотоблока Нева это оборудование отличается от ККМ-1 меньшим весом – 34 килограмма, шириной обрабатываемой поверхности в 36 сантиметров. Производительность составляет от 0,15 до 0,2 гектара в час. Размеры этой картофелекопалки оптимизированы для конкретного мотоблока. Цена такой картофелекопалки для мотоблока заметно ниже, чем универсальной.

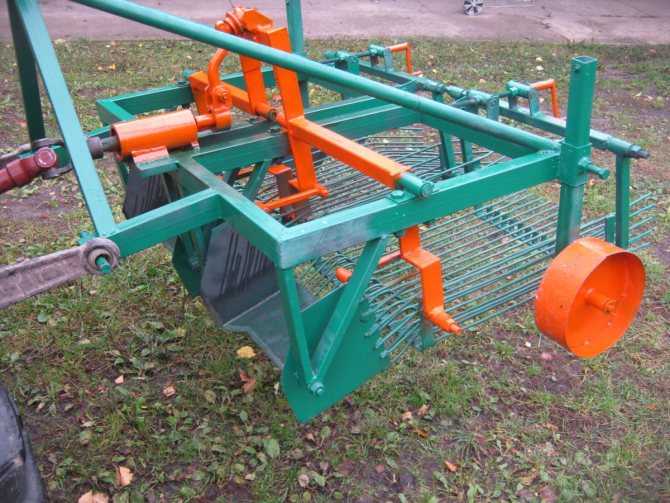

Картофелекопалка для мотоблока МТЗ может быть различных моделей: ККМ-1, КВМ-3; Полтавчанка.Для мотоблока Зубр также применяют картофелекопалку грохотного типа. Совместимость модели с устройством определяется при изучении документации к навесному оборудованию.

Своими руками

Несмотря на то, что приобретение картофелекопалки не представляет затруднений, некоторые умельцы предпочитают изготовить ее самостоятельно, так как в этом случае цена ее значительно снижается. На первый взгляд такое дело может показаться весьма сложным, но в действительности это не так, и человеку, имеющему элементарные навыки работы с металлом, оно вполне под силу.

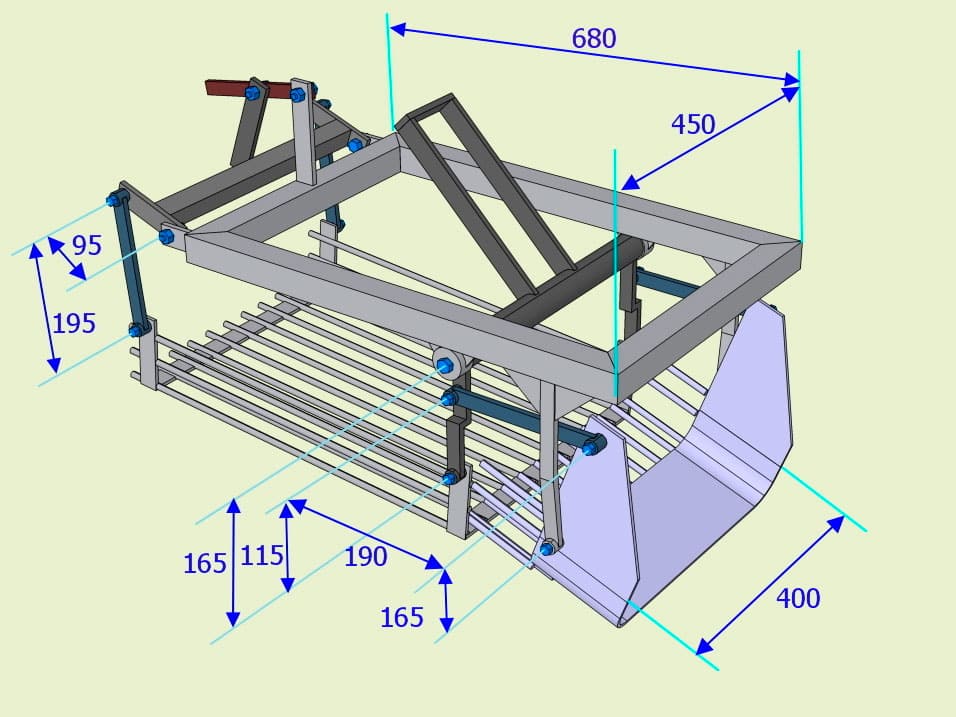

Чертежи картофелекопалки для мотоблока можно взять из интернета, а все необходимое приобрести на строительном рынке. Для сборки понадобятся: сварочный аппарат, дрель со сверлом по металлу, гаечные ключи различных номеров, ножницы и молоток.

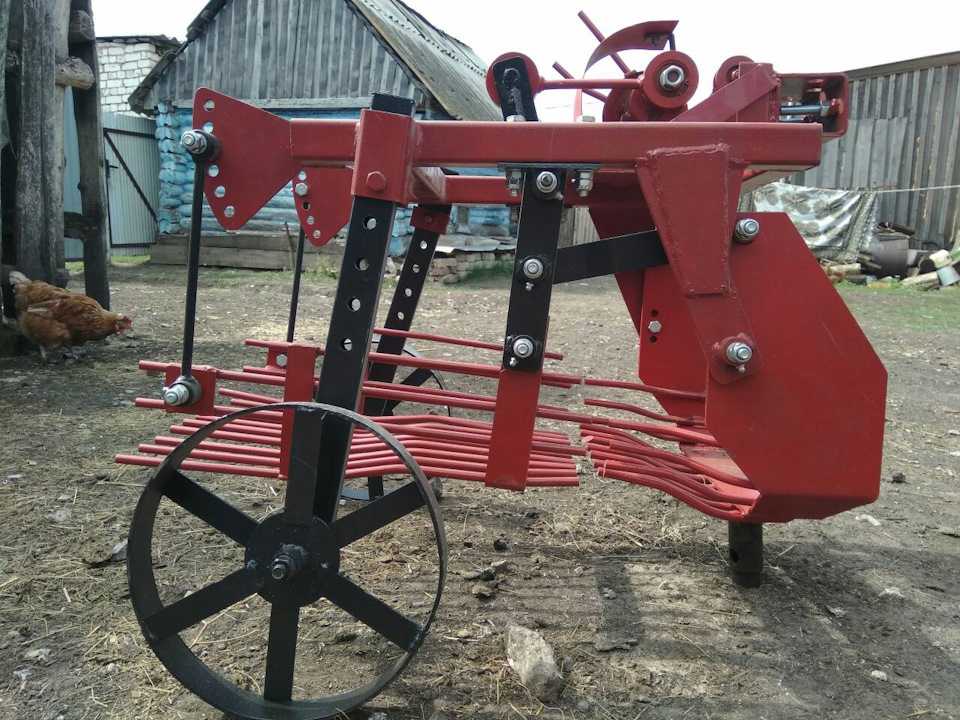

Самостоятельно изготовить можно не только простую, но и вибрационную картофелекопалку, хоть это и несколько сложнее. Для того чтобы получить качественное навесное оборудование, необходимо четко следовать инструкции, найти которую в интернете не составляет труда.

Использование малой сельскохозяйственной техники значительно ускоряет уборку урожая, а также снижает расходы, связанные с привлечением большого количества рабочей силы. Мотоблоки с картофелекопалками могут применяться при уборке всех видов корнеплодов, что часто можно видеть на фото, публикуемых в журналах и интернете.

Картофелекопалка для мотоблока — виды, изготовление

Картофелекопалка на мотоблок представляет собой навесную конструкцию, которая позволяет быстро собирать урожай, не повредив его. Оборудование активно применяется в крупных хозяйствах и на небольших участках.

Копалка картофеля для мотоблока обладает очевидными преимуществами, очень проста в использовании.

Содержание

• 1 Виды картофелекопалок к мотоблоку
• 2 Как сделать картофелекопалку для мотоблока своими руками?

Виды картофелекопалок к мотоблоку

Современные копалки на мотоблок бывают нескольких видов, что напрямую зависит от их конструкционной особенности:

• • простая или веерная. Конструкция схожа с сердцеобразной лопатой, удлинённые зубья наверху. Принцип работы данного оборудования следующий: лопату с подрезными ножами опускают в почву, после она поднимается вместе с картофелем. Земля просыпается, остаются клубни, которые скатываются на грядки. Картофелевыкапыватель данного типа также рознится в зависимости от обрабатываемой почвы. Потому есть конструкции, которыми обрабатываются лёгкие, средние и тяжёлые грунты;

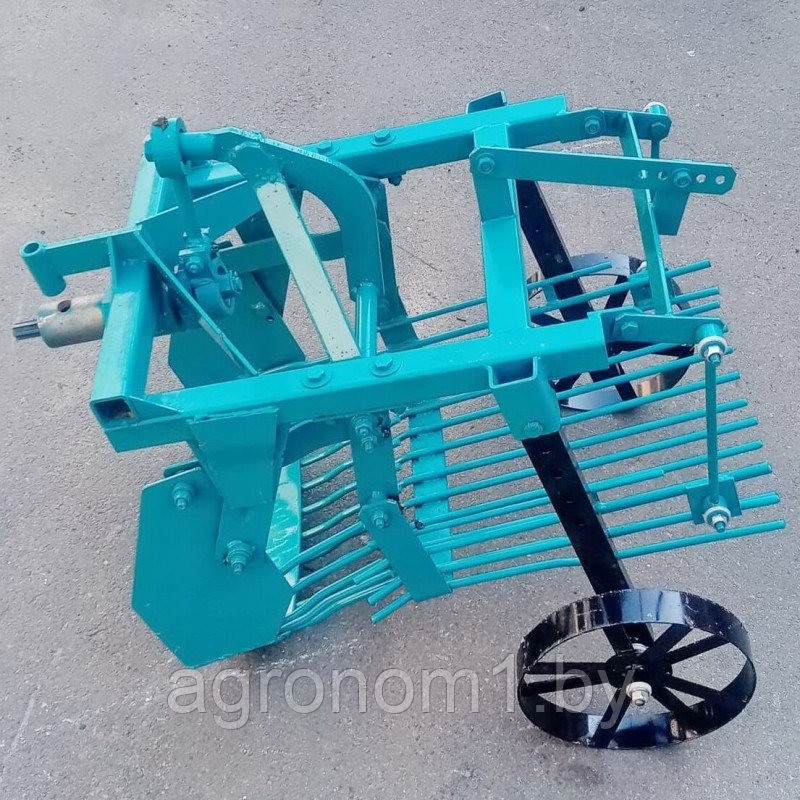

• • вибрационная или грохотного типа. Такая конструкция комплектуется с лемехом, колёсами с решётками, просевающими грунт, отличается наличием механического просева.
    В списке популярных грохотных копалок ККМ-1 и ККм-3;

• • транспортерная. Оборудование, отличающееся сложным строением. Во время копки картошки мотоблоком задействуется специальная лента, на неё отправляется почва и клубни. При движении происходит просеивание грунта, после картошка остаётся на земле;

• стрельчатая. Механизм отличается простотой, который легко приспосабливается к различным моделям мотоблоков. Происходит подрезание грунта с клубнями ножом. Такая копка картофеля мотоблоком подходит для грунта с невысокой плотностью.

Большинство из указанных типов оборудования отличается манёвренностью и может быть использовано на больших земельных участках. Перед покупкой такого приспособления стоит ознакомиться с его отличительными характеристиками.

Как сделать картофелекопалку для мотоблока своими руками?

Копать картошку мотоблоком можно без покупки данного навесного оборудования.

Картофелекопатель вполне возможно сделать самому.

Для сбора оборудования необходимо обзавестись следующими элементами:

• листовым металлом для изготовления лемеха. Толщина должна быть не больше пяти миллиметров;
• стальной арматурой или кругом под сеялку. Сталь нужно брать диаметром от десяти сантиметров;
• уголком в три сантиметра для усиления конструкции;
• стальной полосой или швеллером с толщиной металла от одного сантиметра;
• дрелью;
• сваркой;
• различными крепежами.

Если инструменты материалы готовы, нужно изучить чертёж. Схемы позволят грамотно подобрать детали, понять специфику крепления элементов, их размеры.

Простейшая картофельная копалка изготавливается по следующему алгоритму:

1. Лист из стали сгибается. Перед этим сталь разогревается газовой горелкой. Край лопаты обрабатывается ручной ковкой для её максимальной надёжности. После металл нужно обязательно закалить;
2. Металлические прутья приваривают к тыльной стороне лопаты. Рабочая сторона должна остаться максимально твёрдой;
3. За стойку пойдёт держатель от ручной плужной системы. Не стоит использовать дополнительные швеллеры или уголки;
4. Лемех можно изготовить из старых дисков от циркулярки. Вырезаются два куска, которые привариваются между собой под углом. Готовая деталь закаливается;
5. За подвес сойдёт швеллер. В нём нужно сделать отверстия для регулирования глубины вхождения лемеха в грунт.

Такая самодельная копалка картофеля отличается долговечностью. Конструкция позволяет использовать оборудование даже при первых заморозках.

Использование картофелекопалки – это отличная возможность сэкономить личное время и силы во время сбора урожая. Оборудование очень простое и не нуждается в особом уходе. Оно функционирует на мотоблоках Нева МБ-1 и МБ-2, агрегатах марок Агро, Кайман, Каскад, МТЗ.

Вам может также понравиться:

Различные модели картофелеуборочных комбайнов, которые вы можете выбрать

Картофелеуборочный комбайн

Содержание

Картофелеуборочный комбайн в основном используется для сбора урожая подземного картофеля, включая картофель, сладкий картофель, морковь и т. д. Машина может выбрасывать фрукты почвы и сформировать кучу, уменьшая потребность в рабочей силе и облегчая подъем людей. Благодаря большой рабочей глубине он не нанесет вреда картофелю.

Рабочая сцена

Знакомство с нашим картофелеуборочным комбайном

Комбайн поможет людям эффективно собирать урожай. Наше оборудование для уборки картофеля специально разработано с учетом особенностей выращивания картофеля в нашей стране. Оборудование имеет преимущества компактной конструкции, непрерывной работы и высокой адаптивности. При этом производительность уборочной техники чрезвычайно высока. Урожай, который может собрать машина, может собрать более десятка человек.

Эта машина в основном подходит для различных типов почвы: песчаной, суглинистой и средней связной почвы. Он обладает сильной адаптивностью. Чистый выход высок, скорость уничтожения низкая, а окупаемость быстрая. Он может выполнять раскопки, разделение картофеля и почвы и сбор щепок.

Весь рабочий процесс проходит гладко. Машина удобна в подключении и эксплуатации. Он гибкий, практичный, с высокой эффективностью уборки, с низким уровнем заглубления картофеля и не повреждает картофель. Машина может переворачивать почву. Остатки агропленки сворачивают прямо на землю, что удобнее убирать. Это также способствует росту урожая следующего сезона. Поэтому наша картофелеуборочная машина пользуется популярностью у пользователей во всем мире.

• картофелеуборочный комбайн
• Картофелеуборочный комбайн

Принцип работы

1. Перед началом работы сначала подсоедините машину к трактору. Разные картофелеуборочные комбайны должны сочетаться с тракторами разной мощности.
2. Когда трактор начинает двигаться вперед, картофелеуборочная машина должна начать работать вместе.
3. Принцип работы заключается в том, что под действием ВОМ трактора почва и клубни разделяются за счет вибрации вибросита. Почва попадает в зазор вибросита, а картофель, оставшийся на вибросите, падает на землю позади него под действием вибрации вибросита.

Конструкция

Картофелеуборочный комбайн состоит из нескольких частей: колеса, опорной рамы хвостового колеса, вибрационного экрана, защитного кожуха, тяговой рамы, ВОМ и подвесного пальца. Более подробную информацию вы можете найти на картинке ниже.

Структура

Технические параметры

У нас есть две модели картофелеуборочных комбайнов: однорядный картофелеуборочный комбайн и двухрядный картофелеуборочный комбайн. Подробную информацию вы можете получить из листа. Более подробную информацию вы можете получить у наших сотрудников.

• single row
• two rows

Model	4U-1	4U-2
Harvesting rows	1	2
Width of cut (mm)	600	900/1300/1600/1800
Depth of cut (mm)	100－250	100-250
PTO Rotation speed (r/min)	540-720	540- 720
Вес (кг)	160	260/335/390/440
	трехточечная подвеска Кат. Ⅱ

Подготовка перед работой

1.  Заранее разберите и очистите различные части картофелеуборочного комбайна, а в процессе очистки нанесите смазку на детали подшипника, чтобы обеспечить нормальную работу подшипника. .
2. При работе в земле необходимо следить за тем, чтобы не было больших камней, очевидных камней и т. д. Цель состоит в том, чтобы гарантировать, что картофелеуборочный комбайн не повредит шестерни и лезвия техники из-за камней. .

Преимущества

1. Картофелеуборочный комбайн быстро просеивает почву, при этом не теряет каждую картофелину, не повреждает эпидермис. Вспомогательное хранилище аккуратное, урожай картофеля высокий.

2. Остаточная пленка удаляется чисто, и машина может выполнять выкапывание картофеля эффективно и быстро за один раз.

3. Конвейерная цепь имеет специальную конструкцию и отличается долговечностью.

4. Он имеет рамную конструкцию, поэтому картофелеуборочный комбайн легкий, прочный и более удобный в установке.

5. Общая конструкция соответствует принципу механики после длительных повторных экспериментов. Он обладает широкой адаптируемостью, высокой эффективностью работы, низкой потребляемой мощностью, высокой эффективностью, быстрым восстановлением и адаптируется к различным почвам.

Техническое обслуживание и хранение

1. После окончания каждой смены необходимо удалять грязь с каждой части машины.

2. Проверяйте крепления различных деталей и своевременно подтягивайте их, если они ослаблены.

3. Проверьте гибкость вращающихся частей. Если они не являются нормальными, вы должны скорректировать и вовремя устранить их.

4. Когда машина не используется в течение длительного времени, следует избегать дождя и избегать контакта с кислотными веществами во избежание коррозии. Лезвие следует обработать маслом.

Картофелеуборочная машина — Копатель

Картофелеуборочная машина — очень мощный инструмент, предназначенный для уборки картофеля. Эти машины работают, поднимая картофель из-под земли с помощью сошника. Основным преимуществом является то, что этот комбайн можно использовать для большого количества подземных растений. Мы объясним принцип работы этих землеройных машин и их различные разновидности, которые используются в настоящее время.



Ниже перечислены области применения этой высокоэффективной землеройной машины:

• Эта сельскохозяйственная техника используется для непрерывной уборки картофеля.
• Инструмент с приводом от трактора может выкапывать картофель разных размеров с сельскохозяйственных угодий.
• Процесс копания очень плавный, особенно во влажных условиях.
• Потери уменьшаются благодаря эффективному процессу.
• Современный дизайн позволяет использовать его на любом участке, будь то маленький или большой
• Меньший объем обслуживания делает его идеальным выбором.
• Общие усилия и время, необходимые для сбора картофеля, значительно сокращаются, и он становится идеальным вариантом для такой деятельности.

Прогресс индустриализации помог в изобретении таких сельскохозяйственных машин, которые являются благословением для сельскохозяйственной деятельности во всем мире. Одним словом, картофелеуборочный комбайн или копатель — это лучшее соотношение цены и качества.

Различные части картофелеуборочной машины перечислены ниже:

1. Двухрядный гребневый подъем
2. Первый просеивающий конвейер
3. Измельчители комков
4. Второй просеивающий конвейер
5. Сепарирующая цепь Widley для ботвы
6. Лента предварительного разделения с резиновыми зубьями First
7. Цепь поперечного транспортера
8. Лента предварительного разделения с резиновыми зубьями First
9. Подъемный барабан сита
10. Лента транспортера, расположенная поперек направления движения
11. Роликовая сортировочная установка
12. Двухканальная сортировочная лента (большое направление движения)
13. Лента сортировочная (мелкая фракция)
14. Лифт
15. Сборный бункер
16. Раздельная поперечная конвейерная лента
17. Подъемник доставки
18. Разгрузочный конец нагнетательного элеватора

Существуют популярные разновидности, такие как картофелеуборочный комбайн tafe, картофелеуборочный комбайн spedo, grimme, тракторный, автоматический, малогабаритный, 1-рядный, 2-рядный, 3-рядный, 4-рядный картофелекопалки. Сборщики, плантаторы также являются альтернативными названиями, используемыми в отрасли различными производителями. Эти машины предназначены для получения наилучших возможных результатов.

Работа картофелеуборочной машины

Это 2-рядная машина с промежутком между ними. Два гребня поднимаются одновременно двумя вращающимися дисками и укладываются на первый просеивающий конвейер, где большая часть рыхлой почвы падает обратно на землю. После прохождения первого просеивающего конвейера урожай проходит через резиновые валки, которые разбивают комья.

Затем урожай укладывается на второй просеивающий конвейер, в то время как почва удаляется. Тем временем картофель транспортируется дальше. Резиновая прокладка закреплена на ситах, чтобы предотвратить повреждение этого овоща. Некоторые люди сомневаются, и они спрашивают, Картофель овощ или нет? 🙂 Это овощи и широко распространены во всем мире.

В конце конвейера растительная масса попадает в цепи сепаратора ботвы с широкими ячейками, оснащенные зубьями с резиновыми накладками и поперечными трубками для сброса зеленой массы в заднюю часть машины.
