Картофелекопалка — типы и критерии выбора

Машины для уборки урожая предназначены для сбора разного вида корнеплодов (картофель, свекла, лук, чеснок и т. д.). О видах и преимуществах картофелекопалок поговорим ниже.

Виды картофелекопалок. Как они работают?

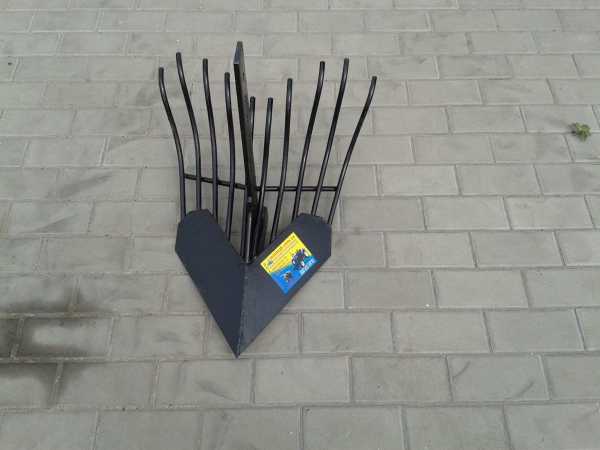

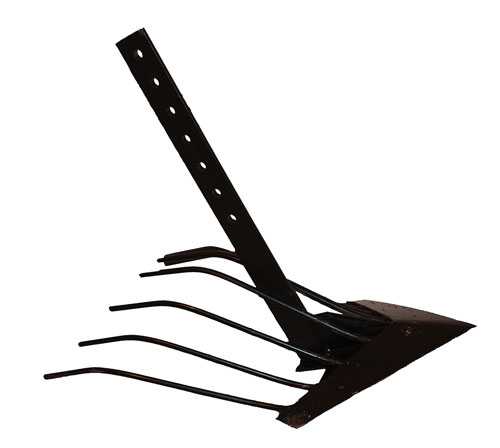

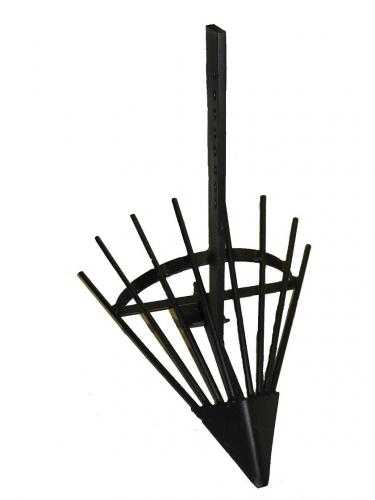

Универсальная картофелекопалка, которую еще называют стрельчатая, веерная, дельфин, лапа, напоминает лопату с приваренными прутьями. Картофелекопалка подрывает острым концом грунт посредине рядка, и клубни картофеля попадают на зубцы. После этого лишняя почва стряхивается, а клубни остаются на поверхности. Универсальная картофелекопалка — одна из самых простых, из-за чего имеет ряд плюсов и минусов.

Начнем с плюсов:

  • Данный вид картофелекопалки легко крепить к мотоблоку.
  • Она может быть использована даже с мотоблоками малой мощности.
  • Универсальная копалка разработана в разных видах, что улучшает качество выкопки независимо от почвы и глубины посадки.
  • Копать с помощью веерной картофелекопалки можно на большей скорости (2-й и 3-й передаче).
  • Цена универсальной копалки довольно низкая, поэтому она доступна любому покупателю.

О минусах:

  • Глубина копки 15 см и ширина захвата до 20 см, это меньше, чем у вибрационной и транспортерной.
  • Во время копки картофеля в земле может оставаться 10—15% всего урожая.
  • Веерная картофелекопалка при сборе урожая может порезать незначительное количество клубней, хотя при сборе урожая вручную под лопату режется намного больше. Собирая урожай вручную, приходится разгребать землю, что замедляет уборку картофеля.
  • Одним из неудобств может стать то, что копать нужно через рядок или предварительно собрав урожай с предыдущего рядка.
  • На больших площадях, более 50 соток, расход топлива и физических сил будет гораздо больше, поэтому выгоднее выбрать другую модель копалки.

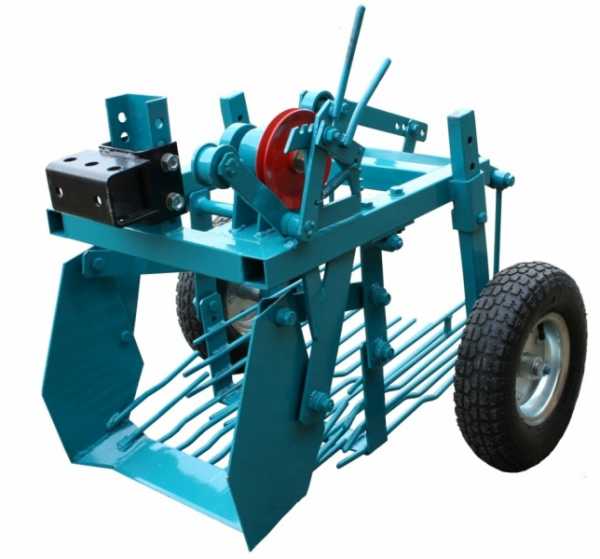

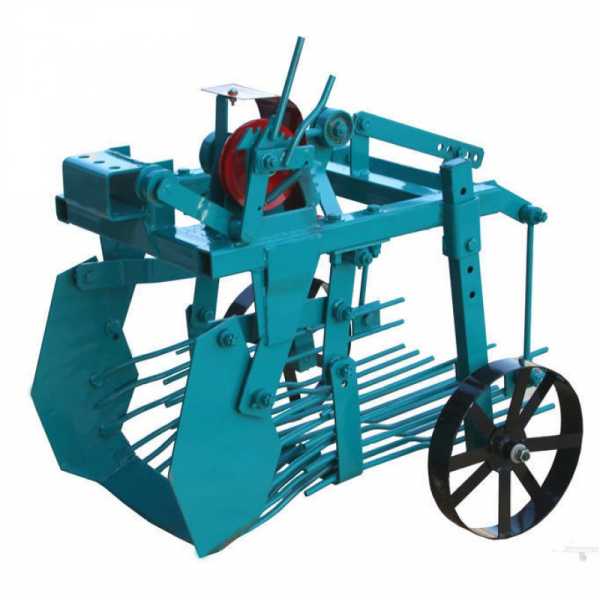

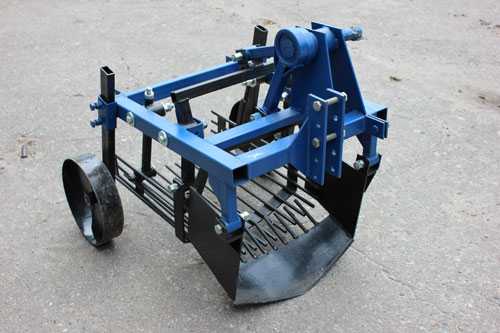

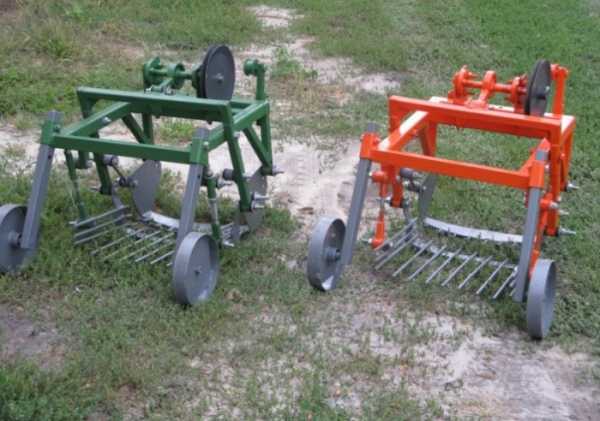

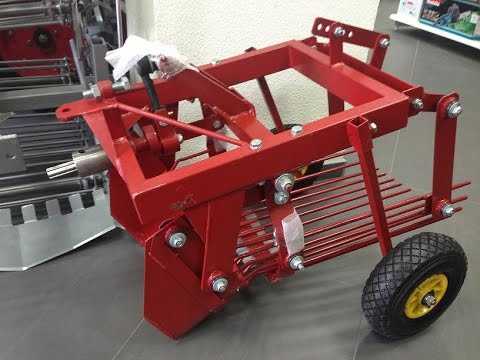

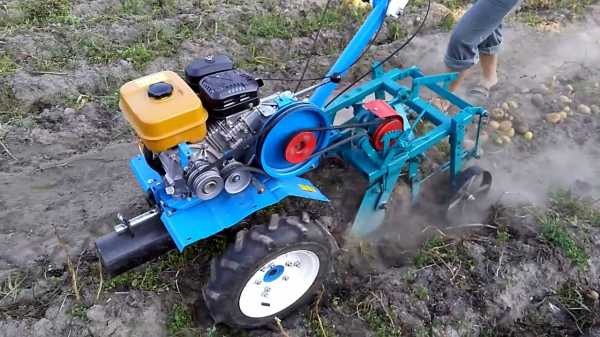

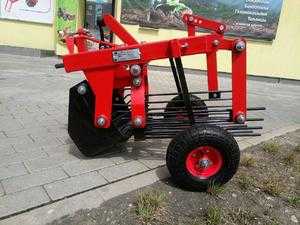

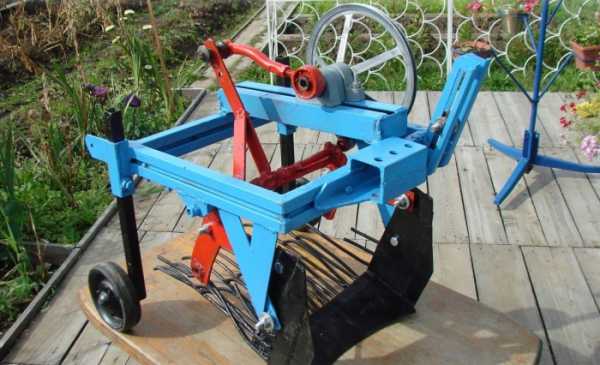

Вибрационная картофелекопалка, которую также называют грохотная, или копалка-трясучка. Данный вид техники состоит из более сложного механизма — лемеха (активного ножа) и вибрационного стола (решетки). Лемех срезает слой грунта вместе с клубнями картофеля. Попадая на решетку, клубни с помощью вибрации очищаются от грунта. После этого картофель ложится на поверхность почвы в рядок.

Грохотная картофелекопалка имеет ряд преимуществ:

  • Глубина копки 20 см, а ширина захвата 39 см.
  • Справится с копкой картофеля на более тяжелых грунтах.
  • Корнеплоды после выкопки не нужно искать в земле, все они остаются на поверхности.
  • Ускоряет процесс выкопки картофеля, что экономит время.
  • Эффективность уборки вибрационной копалкой составляет 98%, практически ничего не остается в грунте.
  • Хорошо очищает клубни от грунта.
  • Удобна в использовании на больших площадях, экономит силы и снижает расход топлива.
  • Не повреждает картофель.

Есть несколько минусов:

  • Более высокая стоимость вибрационной картофелекопалки, по сравнению с универсальной.
  • Использование грохотной картофелекопалки нецелесообразно на маленьких участках.
  • Минимально, но вибрации отдают в мотоблок или мототрактор, что чувствуется при управлении.

Цена «кусается» для маленьких хозяйств, но на больших земельных участках довольно быстро себя окупает.

Это то, что касается одноэксцентриковой картофелекопалки. Вибрационная копалка также бывает двухэксцентриковой. Ее конструкция довольно успешно устранила минусы, которые были у одноэксцентриковой картофелекопалки. Работает она более плавно и мягко. Увеличенный грохот еще лучше очищает клубни от грунта. Регулируемая высота грохота позволяет избежать даже минимальных повреждений клубней. Дополнительный эксцентрик приводит грохот в действие, поэтому вибрации не передаются в мотоблок, что упрощают управление.

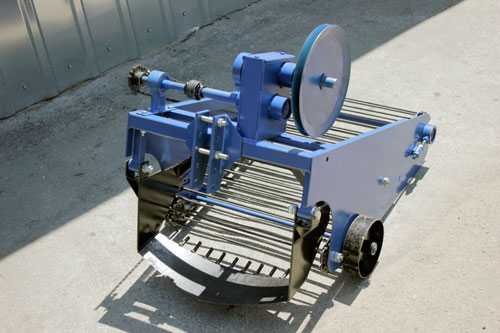

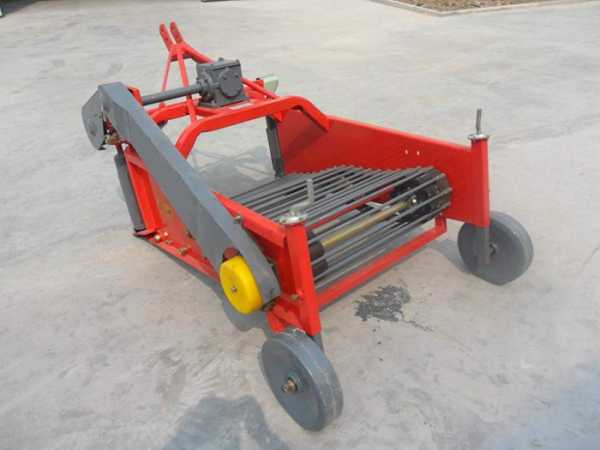

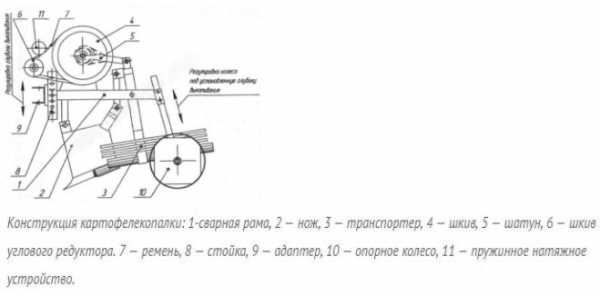

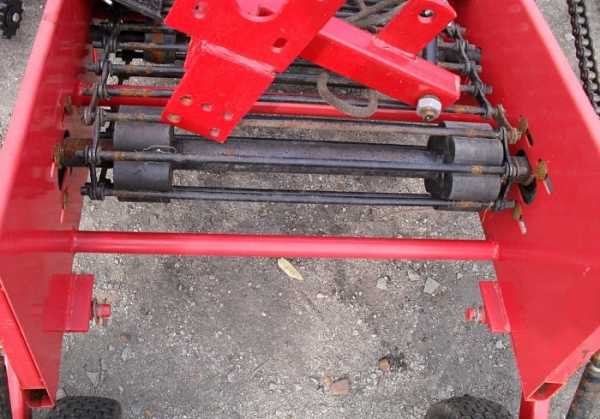

Транспортерная картофелекопалка, которая еще имеет название ленточная или конвейерная. Данный вид копалки очень похож на предыдущий, но здесь, вместо вибрационного стола, установлена движущаяся лента. По ленте движется картофель, где он отлично очищается от грунта. Транспортерная картофелекопалка совсем не повреждает клубни, что высоко могут оценить фермеры, которые выращивают корнеплоды для продажи. С ее помощью мягко и довольно быстро можно собрать весь урожай с больших участков земли. К минусам можно отнести лишь цену ленточной копалки, но, если учитывать все ее плюсы, можно понять, что она окупит себя в довольно короткие сроки.

При выборе любого вида картофелекопалки стоит учитывать:

  1. Площадь земли, на которой собирают урожай.
  2. Качество грунта.
  3. Финансовые ресурсы имеющиеся в наличии.

Изучив подробно информацию, сопоставив цены и полезные характеристики разных картофелекопалок, можно выбрать тот вид техники, который подойдет именно вам.

kruchkov.com.ua

Картофелекопалка своими руками (картофелесажалка) — как сделать?

Содержание

Картофелекопалка для мотоблоков и минитракторов предназначена для обработки картофеля, свеклы и других корнеплодов. Она автоматизирует процесс, что позволяет значительно увеличить продуктивность работы, и затраченное на это время.

Предназначена картофелекопалка в основном для огорода с небольшой площадью. Но, определенные виды позволяют обрабатывать и большие поля.

Принцип действия навесной картофелекопалки

Вне зависимости от типа картофелекопалки, принцип действия у нее один и тот же. Картофелекопалка для минитрактора крепится за технику с помощью обычного навеса, который располагается в задней части трактора.

Во время движения лемех углубляется в грунт на 25-30 см, после чего поднимает землю вместе с клубнями на транспортный механизм. Здесь картофель очищается от остатков земли. Дальше уже очищенные корнеплоды выбрасываются назад на поверхность грунта. Все что остается – это удобно собирать картофель в мешки.

Главными преимуществами, которыми обладает картофелекопатель, являются:

Крепление картофелекопалки к минитрактору

  • незначительный процент потери урожая во время уборки;
  • максимальная бережливость при работе, что позволяет собирать клубни, не повреждая их структуру;
  • высокая скорость работы, что значительно экономит время, затраченное на уборку;
  • простота конструкции упрощает обслуживание копалки, ремонт и позволяет сделать картофелекопалку даже самостоятельно в домашних условиях;
  • подходит навесная картофелекопалка к сельскохозяйственной технике любого типа: минитрактору, мотоблоку, трактору.

В некоторых моделях в комплектации идет также и бункер-накопитель. Он установлен в задней  части картофелекопателя. После очистки картофель по транспортному механизму попадает сразу в бункер. Такой принцип действия позволяет обрабатывать огород самому.
к меню ↑

Типы картофелекопалок

Существует несколько видов картофелекопалок, которые различаются по принципу работы и другим признакам.  В зависимости от принципа работы выделяются:

  1. Картофелекопалка транспортерная. Действует она по стандарту: лемех вскрывает грунт, поднимая картофель на транспортный механизм, представленный в этом типе рядом прутов, по которым двигаются овощи, очищаясь от земли. Наиболее распространенные модели: ДТЗ -1Б, ДТЗ-1Т, ДТЗ-1Н, DK 1F.
  2. Вибрационная картофелекопалка (еще называется грохотная). Обладает более упрощенной конструкцией. После извлечения из грунта, картофель попадает на вибрационный стол (также состоит из прутов), который вибрирует за счет вибраций корпуса. Это позволяет лучше очищать корнеплоды от земли и ботвы. Такая сажалка больше подойдет для небольших огородов. Таким типом работы отличаются модели: ДТЗ -1В, ДТЗ-2В, 4UD-1.

к меню ↑

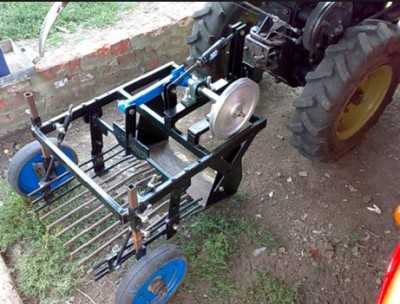

Картофелекопалка для мотоблока своими руками

Использование самодельных картофелекопалок для мотоблока Крот позволит сэкономить средства. Тем более, что сделать ее не составляет особого труда. Главным моментом при этом является заготовка детальных чертежей будущего оборудования. Найти их можно уже в готовом виде в Интернете.

Картофелекопалка транспортерная

Дальше весь процесс создания делится на несколько этапов. Самодельная картофелекопалка должна отличатся высокой надежностью конструкции, способной выдерживать большие нагрузки. Исходя из этого, первым этапом будет создание прочной рамы. Для ее изготовления понадобится несколько уголков, размерами 62 мм на 40 мм, швеллер и несколько листов металла, толщиной до 8 мм.

Сколько будет служить копалка самодельная, зависит от качества скрепления всех комплектующих. Металлические части крепятся либо сваркой, либо на болты. Еще более крепким является комбинированное скрепление.

После того как рама собрана, нужно собрать элеватор будущей картофелекопалки. Для его сборки необходимо достаточное количество железных прутьев и листовые металлические вставки для бортов. Из прутьев делается решетка, на которую будет подаваться картофель. Дальше к элеватору крепится пара специальных валов, которые заставляют решетку вибрировать во время работы.

Готовый элеватор надежно крепится к раме с помощью болтов

(так его проще снимать при необходимости ремонта). Дальше наступает очередь делать лемех. Он отвечает за выкапывание клубней из земли. Данный элемент можно приобрести уже готовым или сделать самостоятельно. В этом случае берется труба большого диаметра (наиболее оптимальным вариантом будет разрез 200 мм).  Она особым образом изгибается и затачивается. После придания плугу необходимой формы, он крепится к элеватору болтами-десятками.

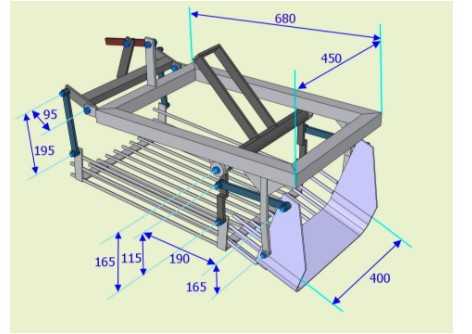

Чертеж картофелекопалки с размерами

После того как все готово, самое время заняться приводом. В качестве моста здесь будет использоваться металлический стержень. Его размеры и толщина строго индивидуальны и зависят от габаритов копалки. На стержень крепится звездочка. По краям варятся диски, на которые впоследствии будут устанавливаться колеса.

Последний этап – создание прочного крепления. Тип крепления зависит от того к какой технике будет приспосабливаться копалка для огорода: на трактор, минитрактор, мотоблок. Наиболее оптимальным вариантом будет посмотреть особенности крепежей покупного навесного оборудования и создать аналогичное крепление.

Картофелекопалка своими руками почти готова. Осталось выбрать колеса. Использовать лучше широкие колеса, они не позволят копалке проседать во время работы и грузнуть. Использование резиновых колес, металлических и характер их протектора зависит полностью от типа грунта. На твердый грунт лучше подойдут железные колеса. Влажный или рыхлый лучше обрабатывать на резиновых. Техника будет меньше просаживаться и легче идти по грядкам.

При необходимости на копалку можно также установить бункер для сбора корнеплодов.
к меню ↑

Как сделать картофелекопалку своими руками? (видео)


к меню ↑

Картофелесажалка для минитрактора или мотоблока

Кроме процесса выкапывания картофеля можно автоматизировать также и процесс посадки клубней. Для этого существует специальная сажалка картофеля.

По объему выполняемой работы и используемой технике, навесные картофелесажалки делятся на:

  • маленькие картофелесажалки, которые используются в основном с мотоблоками;
  • картофелесажалка для минитраткора;
  • навесное устройство для посадки под трактор;
  • сажалка для тяжелого трактора.

    Картофелесажалка для тяжелого трактора

Это устройство состоит из бункера для корнеплодов (обычно объемом 30-40 литров), лемеха, кронштейна и дисков-окучивателей. Лемех делает неглубокую борозду. Дальше из бункера с помощью кронштейна картофель раскладывается на равных промежутках вдоль борозды. А окучивательные диски сразу же зарывают борозду. Устройство настраивается на определенную частоту посадки. Она настраивается в диапазоне 20-40 см между клубнями. Междурядное расстояние устанавливается в пределах 70 см.

При этом, такая сажалка картофеля позволяет закапывать клубни на стабильной небольшой глубине, что позволяет культуре лучше развиваться. Также грядки получаются более ровными и аккуратными, и, соответственно, их проще убирать.

Некоторые картофелесажалки снабжены дополнительным контейнером для удобрений, который вносит их в почву вместе с картофелем или другими корнеплодами.

к меню ↑

Самодельная картофелесажалка для минитрактора и мотоблока

Как и копалка самодельная может быть сделана и картофелесажалка для огорода своими руками. Прежде всего, как и в первом случае, нужно сварить прочную раму. Лучше всего это делать из швеллеров с маркировкой «8». В целом рама состоит из двух лонжеронов с попереченами, специальных арок в передней части и усиливается все это парой диагональных балок.

Дальше из фанеры или схожего материала делается бункер для корнеплодов. Оптимальной толщиной используемого материала будет 10-12 мм. Это сделает картофелесажатель более легким, что будет предотвращать просадку на рыхлом грунте. Бункер из фанеры нужно обязательно защитить олифовым слоем и покрасить.

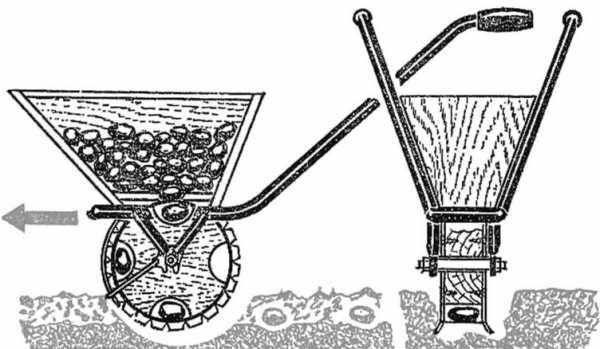

Принцип работы картофелесажалки

Дальше спереди цепляется лемех, устанавливается мост с колесами (или два в зависимости от типа), сзади добавляются диски-окучиватели. При желании, самодельную сажалку можно переделать в двухрядную, что значительно увеличит объемы обработки.

Стоит отметить, что перед началом работы над самодельной сажалкой, нужно четко определится с наличием необходимых материалов. Если таковых нет, то нужно рассчитать не будут ли они по себестоимости обходится дороже, чем покупное устройство.

moezerno.ru

рекомендации по созданию приспособления грохотного типа своими руками

Любой дачник хочет максимально упростить себе работу на приусадебном участке. Хорошими помощниками в решении поставленной задачи могут стать механизированные агрегаты. Сегодня в магазинах представлены различные виды навесного оборудования для мотоблоков, но некоторые из них имеют простую конструкцию и могут быть изготовлены самостоятельно. Если владелец участка земли выращивает много картошки, тогда имеет смысл подумать о создании картофелекопалки.

Виды и конструктивные особенности

Картофелекопалка предназначена для отделения земли от клубней и их последующего выкладывания на грунт. После этого урожай можно быстро собрать, потратив минимум усилий. Так как конструкция этого агрегата достаточно проста, то изготовить его будет довольно просто.

Самодельная картофелекопалка для мотоблока является практичным агрегатом, а ее стоимость по сравнению с фирменным оборудованием окажется существенно ниже.

Наиболее популярными конструкциями этого агрегата являются:

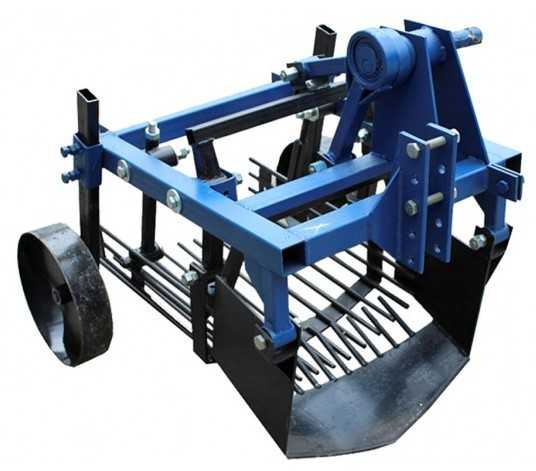

  1. Стрельчатая — состоит только из лемеха, который после погружения в грунт извлекает клубни наружу.

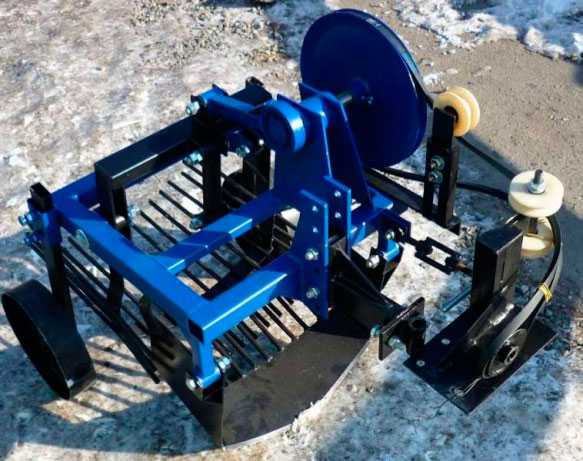

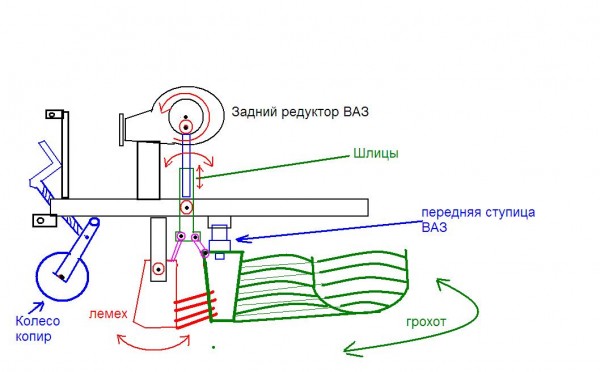

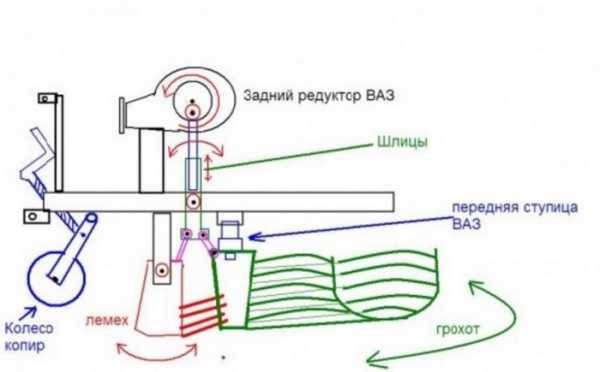

  2. Вибрационная (грохотная) — более сложная конструкция, в которой лемех дополняется вибрационным устройством.
  3. Транспортерная — уже из названия конструкции понятно, что в ней присутствует механизм доставки клубней в устройство для их очистки от почвы.

В домашних условиях проще всего сделать своими руками картофелекопалку первых двух типов.

Также рекомендуем прочитать:

Инструкция по изготовлению

Стрельчатый инструмент может быть полезен только на легких почвах. Вибрационное устройство сделать сложнее, но оно окажется более производительным. Предварительно следует сделать чертежи картофелекопалки грохотного типа своими руками и проставить на них все необходимые размеры.

Несущая рама

Многие домашние мастера решают начать работы по созданию агрегата именно с этого элемента. В качестве материала можно использовать уголок или профильную трубу размером 40х40 мм. После сварки каркаса все швы следует тщательно обработать болгаркой. Затем нужно на четверти длины прямоугольной конструкции приварить перемычку из той же трубы для установки тяг.

На другой оконечности рамы снаружи каркаса крепятся два отрезка трубы длиной 150 мм и диаметром 30 мм. Они должны располагаться в вертикальной плоскости и стать основой колесной базы. Следующим шагом станет установка на каркас нескольких вертикальных стоек. Они монтируются с двух сторон и должны быть расположены следующим образом:

  • первая пара находится на расстоянии 50 мм от перемычки, а её длина равна 500 мм;
  • две другие стойки длиной 400 мм крепятся с отступом в 200 мм;
  • последняя пара монтируется на расстоянии 400 мм, а их длина равна 300 мм.

Для изготовления стоек подойдет труба квадратного сечения 30х30 мм. После установки они должны быть соединены под углом 45 градусов с помощью металлической полосы толщиной не менее 0,4 мм.

В результате должна получиться конструкция треугольной формы.

Рало и скатная доска

Изготовленная своими руками грохотная картофелекопалка для мотоблока должна иметь рабочие элементы. Рало предназначено для выкапывания клубней из грунта и их последующей подачи на скатную площадку. Изготовить деталь можно из двух листов метала размерами 400х400 мм и толщиной не менее 0,3 мм.

В каждом из листов необходимо просверлить отверстие для крепления к стойкам. Также потребуется выгнуть центральную часть пластины размером 30х70 мм в форме конуса, после чего приварить ее к боковым листам встык. Такая конструкция рала обеспечит быстрое проникновение инструмента в почву.

Для изготовления скатной доски можно использовать от 8 до 10 отрезков арматуры, длина которых составляет 1,2 м. Одна оконечность прута приваривается к ралу, а вторая выходит за границы агрегата и способна сравнительно свободно двигаться. Располагаются прутья параллельно друг другу на расстоянии 40 см.

Для усиления конструкции к задней части рамы можно приварить кусок швеллера длиной 300 мм. Именно к ней затем монтируются прутья скатной доски на уровне 2/3 их длины.

Во время движения агрегата свободные оконечности арматуры будут вибрировать, очищая при этом клубни от почвы.

Колесная база

Совершенно необязательно приобретать колеса для самодельного агрегата. Отличным выбором могут стать готовые изделия от вышедшей из строя сельскохозяйственной техники. Однако при их выборе стоит ориентироваться на особенности грунта:

  • металлические отлично подходят для работы на твердой почве, они утяжеляют всю конструкцию агрегата, повышая тем самым эффективность работы рала;
  • простые резиновые могут быть максимально эффективными при обработке рыхлого сухого грунта;
  • резиновые с протектором позволят агрегату двигаться без пробуксовок на влажной почве.

Многие домашние мастера отдают предпочтение колесам с тракторным протектором, так как они отличаются универсальностью. На оси колеса могут фиксироваться с помощью шпильки.

Работы по созданию картофеля копалки своими руками подходят к завершению. Остается лишь сделать крепления и полностью собрать агрегат. Держатель чаще всего имеет форму буквы Г. Его длинная оконечность соединяется с лучеобразной деталью мотоблока, а короткая крепится к острию рала. Чтобы регулировать угол наклона рабочего элемента конструкции, необходимо соединить луч с самодельным агрегатом с помощью болтового соединения.

Агрегат-самоделка не уступает по эффективности фирменным заводским приспособлениям и может значительно упростить работы по уборке картофеля.

pion.guru

Картофелекопалки для тракторов и мотоблоков МТЗ

Картофелекопалки – механизированные устройства для уборки картофеля с частичным отделением клубней от налипшей на них земли и их выкладывания на поверхность почвы или погрузки на транспортные средства.

Классификация и виды картофелекопалок

В зависимости от особенностей конструкции и принципа работы картофелекопательные устройства разделяют на:

  • Распашные копатели, оснащенные клиновидными или плугообразными распашными лемехами, разрезающими пласт почвы, поднимая клубни на поверхность;
  • Швыряльные копатели – устройства с лемехом в форме подкапывающего гряду корыта с подачей вырезанного пласта для отсеивания земли от клубней в барабанный решетчатый ротор, который выбрасывает картофель на поверхность почвы;

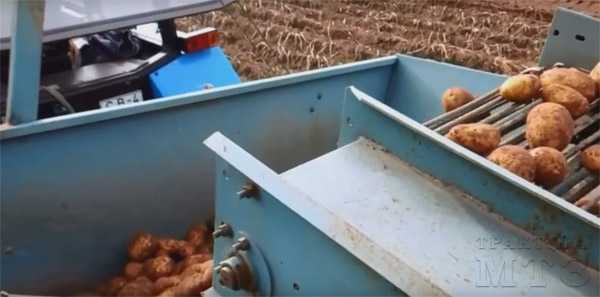

  • Элеваторные копатели, в которых картофельно-почвенная масса проходит через прутковые элеваторы и следующую за ними решетку с вибрационным приводом, с которой отделенный от земли картофель падает на поверхность поля;
  • Грохотовые картофелекопательные устройства, оснащенные грохотом с двумя решетками. Выкапывающие лемехи агрегатов этого вида закрепляются на вибрирующем во время работы каркасе одной из решеток грохота.

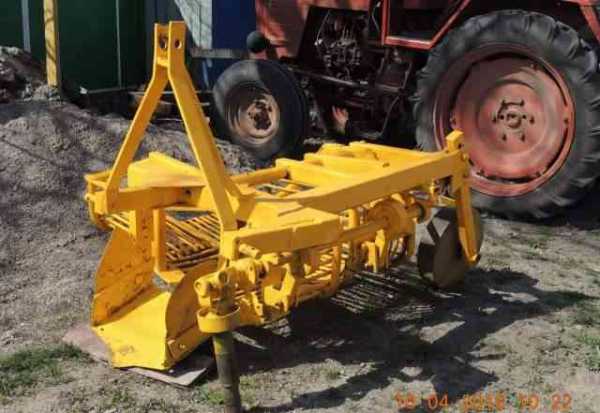

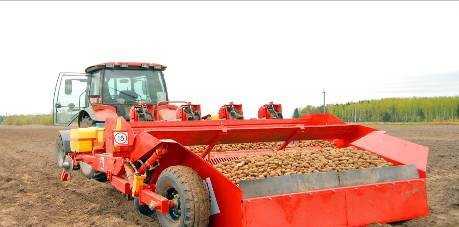

Прицепная картофелекопалка для трактора МТЗ

В зависимости от способа агрегирования с тяговой техникой картофеле-копательные агрегаты разделяются на соединяемые с базовыми шасси с применением сцепных устройств прицепные и полуприцепные машины и устройства навесного типа, устанавливаемые на навеску тракторов.

Принцип работы и конструкция картофелекопательных устройств

Цикл работы картофелекопательных устройств состоит из следующих основных этапов:

  1. Подкапывание режущими почву рабочими органами картофельных гряд на глубину залегания в них клубней;
  2. Взрыхление земли рядом с клубнями для создания около корнеплода свободного пространства;
  3. Механическое встряхивание содержащего клубни почвенного пласта в бункерах, барабанах или грохотах для очистки картофеля от остатков земли;
  4. Укладка картофеля на поверхность поля.

Основными элементами конструкции картофеле-копательных машин являются:

  • Рабочие элементы для подкапывания гряд;
  • Рабочие органы, осуществляющие очистку картофеля от почвы – грохоты, бункеры и просеивающие решетки;
  • Опирающийся на колеса опорного типа рамный каркас;
  • Устройства агрегирования картофелекопателя с базовыми шасси и передающие мощность трактора рабочим элементам выкапывающего агрегата приводы.

Картофелекопательные устройства, агрегируемые с тракторной техникой BELARUS

Оснащенные универсальными устройствами агрегирования с различными видами сельскохозяйственного оборудования модели тракторной техники производства торговой марки BELARUS успешно используются для работ с соответствующими их тяговому уровню картофелекопательными механизмами любых типов.

Элеваторный картофелекопатель КТН-2В

Предназначенный для выкапывания картофеля на засоренных участках с легкими и средними почвами, содержащими до 27% влаги, с плотностью каменистых включений от 8 до 9 тонн на гектар картофелекопатель КТН-2В работает от устройства забора мощности базового шасси и за час производит уборку залегающих на глубине до 0,22 метра клубней на площади от 0,25 до 0,47 гектара.

Оснащенный пассивными лемешными рабочими органами, образующими зону с фронтом 1,4 метра, агрегируемый с тракторами BELARUS 50/52/80 и 82 картофелекопатель элеваторного типа во время выполнения работ передвигается со скоростью от 1,8 до 3,4 км в час.

Эксплуатационно-технические характеристики КТН-2В:

  • Скорость транспортного перемещения агрегата (км в час) – 16;
  • Масса устройства (тонн) — 0,835;
  • Размеры (ШхДхВ в метрах) – 1,725х3,220х1,250;
  • Клиренс (м) – 0,25;
  • Тип основного элеваторного устройства – двухсекционный, прутковый с диаметром прутков 1,1 см, и линейной скоростью полотна 2,02 м в сек.

Картофелекопатель КСТ-1,4

Предназначенный для уборки клубней на содержащих каменистые включения диаметром до 0,15 метра участках с любым составом почвы элеваторный картофелекопатель КСТ-1,4 работает с тракторными устройствами тягового уровня 1,4, оснащенными устройствами отбора мощности.

Оснащенный лемешными рабочими устройствами пассивного типа и двумя элеваторами, собранными с использованием металлических прутков толщиной 11 мм, комплекс за час работы производит уборку залегающих на глубине до 0,25 метра клубней на площади от 0,27 до 0,86 гектара, передвигаясь во время работы со скоростью от 1,9 до 6,5 км в час.

Технические характеристики КСТ-1,4
Масса (тонн)1,380
Размеры (ШхДхВ в метрах)2,0х5,5х1,75
Клиренс (м)0,30
Скорость полотна основного/каскадного элеватора (м в сек.)1,9/1,6

Картофелекопатель для мини-тракторов КФТ2-01

Рассчитанное на работу с компактным трактором BELARUS 132 и имеющими аналогичные тяговые характеристики машинами навесное картофелеуборочное устройство КФТ2-01 производит однорядную уборку залегающих на глубине до 0,2 метра клубней с производительностью от 1,5 до гектара в час на участках с шириной междурядий 0,6 метра.

Оснащенный приводимым в действие кормовым устройством отбора мощности тягача 110 килограммовый агрегат с размерами 1,6х0,8х0,9 метра подрезает во время уборки гряды на ширину 0,48 метра, передвигаясь со скоростью до 6 км в час.

Механизированная картофелекопалка для мотоблока КМ-2

Агрегируемый с одноосными тракторными устройствами с силовыми установками от 8 л.с., 32 килограммовый картофелекопатель КМ-2 производит уборку клубней с 0,15 гектара земельных угодий, развивая во время выполнения работ скорость до 2 км в час.

Эксплуатационные характеристики КМ-2
Ширина образуемой рабочими элементами зоны (м)0,35
Размеры (ВхДхШ в метрах)0,65х0,72х0,51

traktoramtz.ru

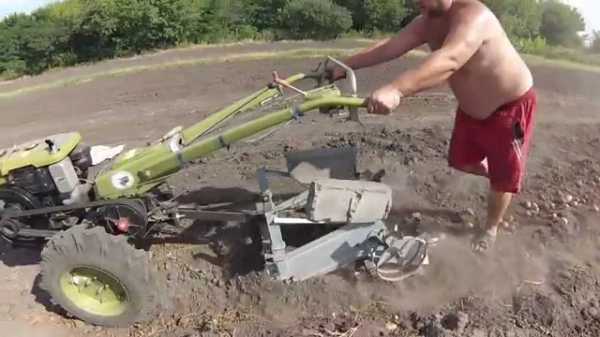

Картофелекопалка для мотоблока

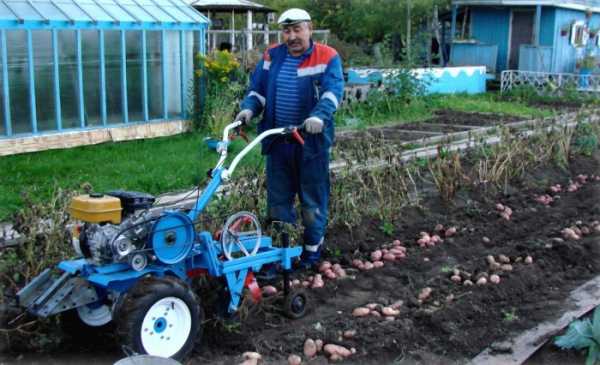

Копка картофеля. Сколько воспоминаний связано с этим словом. В сезон все семейство выходило на огород и занималось этим занятием. Время было веселое, но довольно тяжкое, особенно для тех, у кого участок был большой и не один. На счастье, в наше время копать картошку куда легче. Лопаты – прошлый век. Если у вас есть современный мотоблок, то для уборки картошки можно использовать его. Главное – сделать или купить картофелекопатель. Это незаменимая вещь, позволяющая сэкономить и время на работу, и свои силы. Картофелекопатели, независимо от модели, имеют одинаковый принцип действия.

Прутья или зубцы погружаются в землю, доставая из нее каждую картошку. Вручную это делать гораздо дольше. Если вы не хотите покупать это приспособление, то сделать его можно самому. Картофелекопалка для мотоблока своими руками без проблем справляется с задачей. Давайте рассмотрим, как ее можно сделать.

Виды картофелекопалок для мотоблоков

Первым делом нужно рассмотреть, какие есть разновидности приспособлений. Различают два вида оборудования для уборки картофеля:

  1. Пассивный тип.
  2. Активный тип.

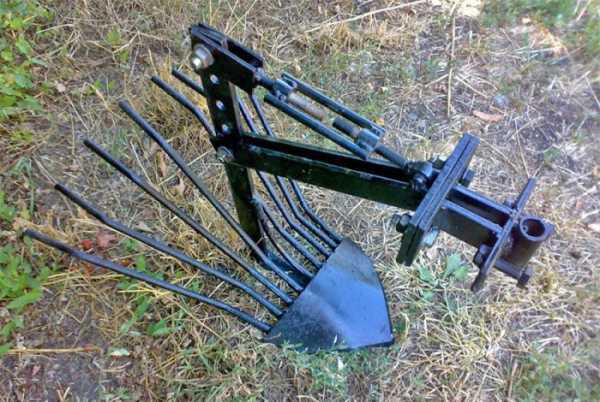

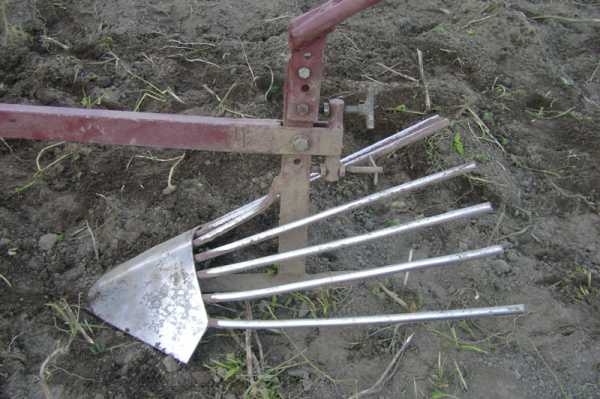

Первый вариант – улучшенная лопата, имеющая особую вогнутую форму. Она углубляется в грунт на 5–10 см ниже, чем залеживается картошка, доставая ее на поверхность. Если правильно подобрать угол наклона, то грунт, доставаемый с урожаем, будет рыхлым. Недостатком конструкции является то, что она плохо разделяет картошку и землю. В результате вы тратите много сил на полноценный сбор и очистку урожая. Все же, это не сравнить с маханием лопаты и траты времени на ручную копку. Все недостатки можно компенсировать легкостью изготовления этого вида картофелекопалки для мотоблока.

Куда лучше активные приспособления.Такая картофелекопалка для мотокультиватора состоит из рамы, на которой есть лопаты для копки урожая. Кроме того, оборудование оснащено приспособлением вибрационного типа, просеивающего землю. Лопаты поднимают почву с картошкой, которые перемещаются на вибрирующую решетку. Благодаря ей вся земля отделяется от картошки, а вы в результате получаете чистый урожай, без лишних усилий.

Материалы для изготовления картофелекопалки для мотоблока

На самом деле, сделать приспособление для копки картошки не так сложно, как может показаться. Чтобы воплотить в жизнь пассивную конструкцию, вам нужно иметь такие инструменты и материалы:

  1. Металлический лист толщиной 3–5 мм для лемеха. Рекомендуется прочная сталь.
  2. Электрическая дрель.
  3. Стальная полоска 10 мм толщиной, в качестве подвесного устройства.
  4. Сварочный аппарат.
  5. Уголок 30 мм, чтобы усилить конструкцию.
  6. Арматура Ø10 мм или стальной круг, чтобы сделать отсеивающую решетку.
  7. Крепежные элементы.

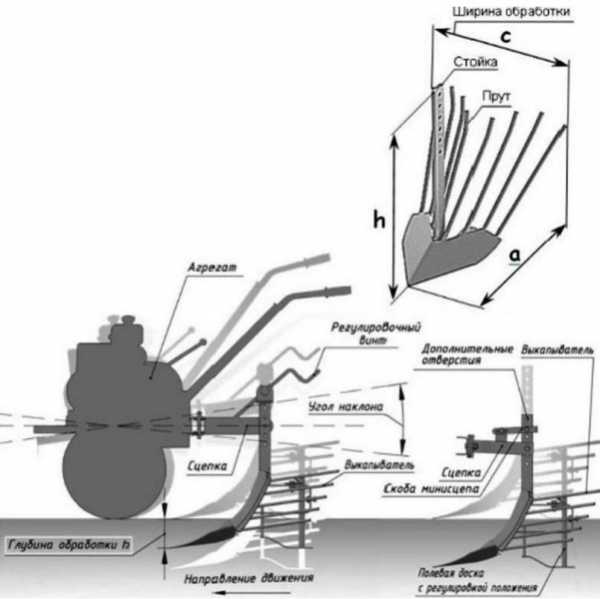

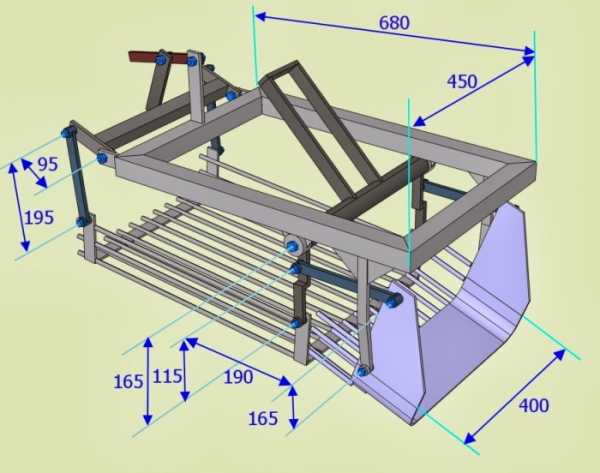

Чертежи снизу помогут вам разобраться с конструкцией картофелекопалки.

Чтобы лемех был эффективным, рекомендуется делать его исходя из формы мотоблока «ласточкин хвост». Когда вы планируете гнуть лист металла целиком по прямой линии, его нужно разогреть горелкой. Кромка для твердости обрабатывается ковкой. Кода лемех готов, его нужно закалить.

Есть и другой вариант для лемеха картофелекопалки, который предпочитают большинство – использование старых дисков циркулярной пилы. Качество стали очень хорошее. Остается болгаркой вырезать две части и соединить их сваркой под углом. После этого опять же все нужно закалить. Лемех из диска для вашей картофелекопалки будет дольше служить.

Что касается стойки, то ее можно сделать из держателя для плуга. Если же его нет, в помощь вам стальная полоска. Использовать уголки и швеллеры нельзя. Из швеллера можно сделать подвес, с учетом возможности регулировать глубину и угол атаки.

Картофелекопалка с грохотным отделителем плодов

Такую конструкцию изготовить гораздо сложнее, но ее производительность на порядок выше. Когда площадь огорода большая, лучше использовать именно его. Чтобы сделать картофелекопалку активную, вам нужны такие инструменты и материалы:

  • профильная труба для рамы;
  • лист из стали 4 мм в качестве ковша;
  • прутья арматуры;
  • болгарка;
  • швеллер для вертикальной тяги;
  • редуктор заднего моста «ВАЗ»;
  • сварочный аппарат;
  • передняя ступица легкового авто с задним приводом;
  • карданный вал, если будет подключение к валу отбора мощности;
  • колесо;
  • шлицевое соединение от ненужной коробки передач;
  • дрель электрическая;
  • крепежные элементы.

Чтобы сделать свой агрегат, потребуется внимательность и время. Картофелекопалка для мотоблока, сделанная таким образом, опирается на почву одним или двумя колесами. Как работает картофелекопалка можно увидеть на схеме.

На несущей раме находятся две точки опоры. Благодаря опорным колесам можно регулировать высоту агрегата над почвой. Вал отбора мощности мотокультиватора начинает приводить в движение механический редуктор, или соединяется с колесами конструкции. Лемех вибрирует за счет шлицевого соединения, выполняя поступательные движения вперед и назад. Благодаря ему же грохот движется из стороны в сторону. Получается, что каждая партия картошки очищается от почвы и накапливается в решетке.

При положительном угле наклона накопителя, время от времени можно останавливаться, чтобы выполнить выгрузку очищенного и готового картофеля в мешки. Есть и другой вариант – настроить угол так, чтобы он стал отрицательным. При таком раскладе, картошка будет равномерно попадать на грунт, чтобы просохнуть. После чего ее можно собрать.

Обратите внимание! В том случае, если копать картошку нужно после дождя, когда почва влажная, следует изменить угол и глубину. Чтобы воплотить это в жизнь, важно предусмотреть винтовую тягу с регулировкой.

Картофелекопалка простого изготовления

В том случае, когда вы сомневаетесь, что сможете сделать такую конструкцию, есть вариант попроще, но с тем же вибрационным типом.

Такая простая конструкция будет очищать урожай по движению мотокультиватора. Лемех сделан в виде ковша. Он будет выкапывать всю картошку, загребая ее в решетку с вибрацией. Она двигается вперед и назад. Нужно сделать подвес на качающихся шарнирах. Тогда картофелекопалка будет очищать картофель от грунта.

Что касается самого привода вибратора, то он изготовлен из эксцентрика и трубы, он соединяется со шкивом при помощи вала. С колесом шкив соединен ременной передачей. Картофель, который находится в решетке, постепенно выпадает на землю сзади картофелекопалки. Если не желаете собирать все с огорода, можно останавливаться и пересыпать все из картофелекопалки в мешки.

Обратите внимание! Картофелекопалка, которую вы сделали своими руками, может травмировать вас. Работая с агрегатом, будьте аккуратны и соблюдайте простые меры предосторожности.

Подведем итоги

Как видите, сделать картофелекопалки для мотоблока можно и самостоятельно из того, что есть под рукой. Даже если вам придется что-то докупить, это не сильно скажется на себестоимости картофелекопалки. Сделать ее своими руками намного дешевле, чем купить уже готовую конструкцию. Чтобы вам было легче, мы дополнительно подготовили для вас видео, в котором есть подробная инструкция изготовления картофелекопалки для мотоблока. Так, вы точно сможете сделать качественную конструкцию, которая будет собирать картофель за считаные минуты.

bouw.ru

Картофелекопалки тракторные, как сделать своими руками, советы

На сегодняшний день многие сельскохозяйственные процессы механизированы, особенно это касается работ, связанных с посадкой, обработкой и копкой картофеля. Сегодня в большом количестве на рынке представлены копалки, которые можно использовать совместно с тракторами и мотоблоками. Они предназначены для больших работ промышленных масштабов, а также есть небольшие агрегаты, которыми пользуются в небольших хозяйствах.

Общее описание картофелекопалок

Как понятно из названия, картофелекопалка относится к навесному оборудованию и нужна для выкапывания картофеля. Благодаря работе устройства, которое закрепляется на тракторе или мотоблоке с помощью специальной сцепки, существенно упрощается процесс уборки картофеля. Принцип любой картофелекопалки заключается в том, что она глубоко проникает в землю, вытягивает из нее картофельные клубни и оставляет их на поверхности. Человеку остается только собрать уже чистый картофель.

Как выглядит

Так как время уборки с использованием таких приспособлений существенно сокращается, то окупить приобретение подобного агрегата можно довольно быстро.

Интересный факт. Средняя скорость уборки любой картофелекопалки составляет 0,1-0,2 га/ч, что намного быстрее, что уборка вручную.

Виды картофелекопалок и принципы их работы

С работой картофелекопалок знаком практически каждый человек, который хоть раз участвовал в уборке картофеля. Для различных видов устройств общие моменты одинаковы. Сначала специальными ножами захватывается земля, которая попадает в отдельный встряхивающий механизм. Именно он отделяет картофель от земли, почва осыпается раньше, а картофель лежит сверху, его нужно просто собрать. У различных видов техники существуют свои принципиальные отличия. Если зайти в любой магазин сельскохозяйственной техники, например, в Москве, то разнообразие моделей удивит.

Стрельчатая универсальная

Такой вариант устройства предназначен специально для использования с мотоблоками. Стрельчатые картофелекопалки очень простые, что  обуславливает определенные минусы. Самым большим недостатком такого устройства является низкая производительность. С использованием такого устройства в среднем получается поднять наверх только 85% урожая.

Лопата пика

Но у стрельчатой картофелекопалки для мотоблока есть два существенных преимущества, которые способны перебить любые недостатки:

  1. Низкая цена, что очень важно для небольших фермерских хозяйств;
  2. Доя использования такой копалки не требуется наличие в мотоблоке вала отбора мощности, что позволяет успешно использовать ее со старыми моделями мотоблоков.

Внешне наиболее простые картофелекопалки представлены в виде простой совковой лопаты, к которой приварены прутья для отделения картофеля от почвы.

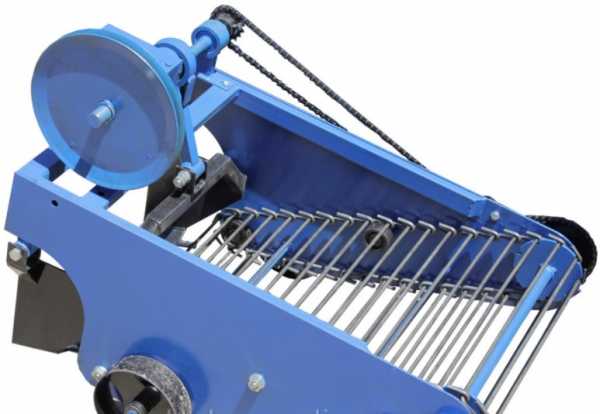

Копалки грохотного типа

Такие устройства намного эффективнее, чем предыдущие. Благодаря тому, что у них усовершенствованная конструкция, они позволяют убирать сразу до 98% урожая. Конструктивный состав такой копалки представлен:

  • вибрационным столом;
  • приводом;
  • лемехом.

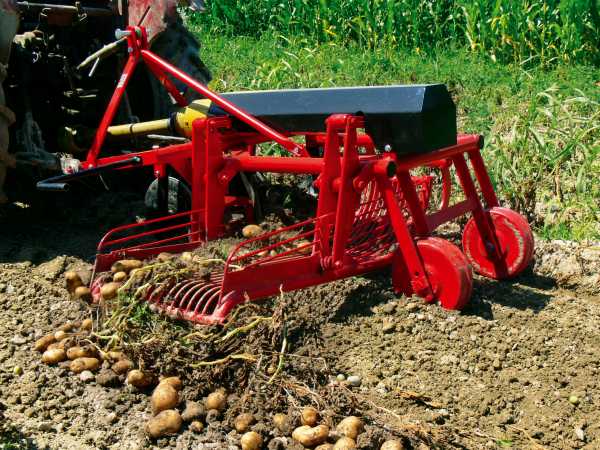

Однорядная

Принцип работы грохотной копалки заключается в следующем. Верхние слои почвы, где размещены клубни картофеля, подхватываются и перемещаются в вибрационный стол. Далее под действием вибрации в столе происходит отделение почвы от картофеля. Земля падает вниз через прутья, а картофель выпадает с другой стороны и лежит на поверхности земли.

Транспортерные модели

По своему принципу работы картофелекопалка транспортерная для мотоблока очень похожа на грохотное устройство. Они отличаются тем, что вибрационный стол заменен специальной транспортерной лентой. Слой почвы с клубнями подхватывается и помещается на конвейерную ленту, при движении которая начинает транспортировать почвенную массу, отделяя землю от урожая. Почва падает вниз через отверстия, а картофель двигается по транспортеру, ссыпаясь с обратной стороны.

Как правильно выбрать

Перед приобретением картофелекопалки важно учесть множество моментов. В первую очередь, следует обратить внимание на характеристики самого агрегата и сравнить с потребностями потенциального владельца. Основные качества можно выделить тремя пунктами:

  • продуктивность работы;
  • безопасность устройства для самого пользователя;
  • мощность.

Особое внимание следует уделить технике, с которой будет использоваться картофелекопалка. К машинам среднего уровня, в частности, мотоблокам, необходимо выбирать специальные аппараты для уборки картофеля, чтобы она идеально справлялась с поставленной задачей. При наличии хорошего мотоблока можно приобретать хорошие тяжелые роторные картофелекопалки.

При выборе картофелекопалки важно учитывать силы самого мотоблока. Именно от правильного выбора характеристик транспортерной картофелекопалки зависит эффективность работы копалки.

Важно! Выбирая картофелекопалку, важно учитывать многие моменты. В первую очередь, стоит оценить мощность и тип своего устройства. Мотоблок или культиватор должны позволить присоединить к ним такие устройства. Также стоит учитывать тип почвы, с которой придется работать.

Какая лучше грохотная или транспортерная картофелекопалка, решать самому пользователю. В большинстве случаев при выборе моделей большую роль играет стоимость изделия.

Самые популярные виды заводских устройств

Сегодня в продаже можно встретить огромный выбор картофелекопалок различных видов и типов. Многие производители предлагают подобную технику. Но из всего разнообразия можно выделить несколько устройств, которые пользуются большой популярностью у жителей России:

  1. Копалка ККМ-1. Небольшой по размеру картофелекопатель, который предназначен для выкапывания не только картошки, но и свеклы, лука и чеснока. Благодаря гибкой системе настроек, можно выбрать уровень сепарации почвы. Конструктивно состоит из активного ножа и посевной решетки;
  2. Копалка КМ2. Устройство навесного типа, которое позволяет извлекать урожай без его повреждения. Чаще всего такой вариант картофелекопалки используют с мотоблоком «Беларусь»;
  1. Копалка «Полтавчанка» – вибрационное устройство с активным ножом, которая по своей конструкции очень напоминает традиционные картофелекопалки. Отличается повышенной урожайностью, что позволяет за небольшое время справиться с большими полями и сбором урожая;
  2. Копалка КВМЗ – однорядная вибрационная картофелекопалка, которая хорошо подходит для использования с различными мотоблоками российского, белорусского или китайского производства. Вес устройства составляет около 39 кг;
  3. Копалка 2КН. Однорядный малогабаритный аппарат, предназначенный для работы на небольших участках фермерских хозяйств. Чтобы уборка прошла быстро и без проблем, участок следует хорошо убрать от ботвы и сорняков. Предназначена для использования с мотоблоками «Целина», «Нева» и «Каскад». Также можно использовать минитрактор «Скаут» или МТЗ. Производительность составляет приблизительно 100 м за 2 мин.

Копалка ККМ-1

Важно помнить! Данный вид не предназначен для использования на производственных полях, этот вариант лучше всего для небольших полей частных хозяйств.

Картофелекопалка своими руками

При наличии достаточного объема финансов сегодня легко купить любую модель устройства, предназначенного для уборки картофеля. Главное – правильно подобрать ее, в соответствии с почвой на участке, а также самим мотоблоком.

Но некоторые умельцы с легкостью изготавливают картофеле копалки тракторные своими руками. Первоначально может показаться такая задача достаточно сложной, но при правильном подходе самому можно смастерить не только простую копалку, но даже вибрационную.

Для выполнения работ потребуются:

  • сварочный аппарат;
  • дрель и сверла по металлу;
  • ножницы;
  • молоток;
  • гаечные ключи;
  • составные части из металла для изготовления устройства.

Технология сборки устройства

Сборка устройства своими руками картофелекопалки для минитрактора, предназначенной для использования с мотоблоком, состоит из нескольких последовательных этапов:

  • изготовление рамы, для которой потребуются уголки и швеллеры;
  • закрепление на изготовленной раме других элементов;
  • монтаж передающих валов;
  • укрепление на раме специальных бортов, выполненных из металла;
  • закрепление к общей конструкции транспортерной ленты или вибрирующей решетки;
  • выполнение болтового крепления, которое закрепляет лемех;
  • объединение транспортировочной и опорной частей;
  • непосредственное подключение собранного оборудования к культиватору или мотоблоку.

Для сборки картофелекопалки для трактора или мотоблока своими руками потребуется использование сварочного аппарата. Можно изготовить такой аппарат и при использовании обычных болтовых соединений, но первый вариант более надежный. Для изготовления картофелекопалки стандартных размеров потребуются уголки 63х40 см.

Особенности самостоятельной сборки

Как уже было отмечено, для изготовления картофелекопалки собственными руками потребуется металлический швеллер.

Важно! Предварительно следует позаботиться о наличии необходимого числа болтовых метиз. Их число определяется выбранными схемами и чертежами для изготовления.

Вращающий момент определяется благодаря использованию резинового или металлического колеса. Важно, монтаж лемеха выполнять только после полной сборки и сварки элеваторной части устройства. Первоначально этот элемент фиксируется на раме, а уже затем продолжается монтаж. Эта деталь основная и визуально напоминает плуг, который будет отвечать за поднятие земли с клубнями.

Также важно правильно изготовить опорно-транспортный узел. Он представлен металлическим стержнем с парой роликовых цепей. Благодаря этому элементу, происходит вращение транспортерной ленты или вибрация решетки.

Собери сам, знай ее конструкцию

Еще одним важным моментом при самостоятельном изготовлении картофелекопалки является процедура присоединения всего устройства к мотоблоку. Если в этом месте будет нарушена технология, то высока вероятность нарушений в работе, что может привести к снижению эффективности работы устройства.

При правильном расчете и выборе всех запчастей можно смастерить самодельную картофелекопалку даже для трактора Т 40. Важно правильно учесть мощность трактора и рассчитать размеры агрегата.

Как видно, использование картофелекопалок для мотоблока МТЗ или других моделей способно существенно облегчить работы по уборке картофеля, особенно, если участок средних размеров. При желании и наличии определенных умений работы с металлом изготовить подобный агрегат собственными руками не составит сложности. А если определенные запчасти есть в наличии у хозяина, то изготовление копалки станет бесплатным помощником. Наличие подобного устройства существенно уменьшит временные и трудовые затраты, а также поможет сэкономить средства на покупке желанного агрегата.

7ogorod.ru

Картофелекопалка для мотоблока — виды, изготовление


Картофелекопалка на мотоблок представляет собой навесную конструкцию, которая позволяет быстро собирать урожай, не повредив его. Оборудование активно применяется в крупных хозяйствах и на небольших участках.

Копалка картофеля для мотоблока обладает очевидными преимуществами, очень проста в использовании.

Виды картофелекопалок к мотоблоку

Современные копалки на мотоблок бывают нескольких видов, что напрямую зависит от их конструкционной особенности:

    • простая или веерная. Конструкция схожа с сердцеобразной лопатой, удлинённые зубья наверху. Принцип работы данного оборудования следующий: лопату с подрезными ножами опускают в почву, после она поднимается вместе с картофелем. Земля просыпается, остаются клубни, которые скатываются на грядки. Картофелевыкапыватель данного типа также рознится в зависимости от обрабатываемой почвы. Потому есть конструкции, которыми обрабатываются лёгкие, средние и тяжёлые грунты;

    • вибрационная или грохотного типа. Такая конструкция комплектуется с лемехом, колёсами с решётками, просевающими грунт, отличается наличием механического просева. В списке популярных грохотных копалок ККМ-1 и ККм-3;

    • транспортерная. Оборудование, отличающееся сложным строением. Во время копки картошки мотоблоком задействуется специальная лента, на неё отправляется почва и клубни. При движении происходит просеивание грунта, после картошка остаётся на земле;

  • стрельчатая. Механизм отличается простотой, который легко приспосабливается к различным моделям мотоблоков. Происходит подрезание грунта с клубнями ножом. Такая копка картофеля мотоблоком подходит для грунта с невысокой плотностью.

Большинство из указанных типов оборудования отличается манёвренностью и может быть использовано на больших земельных участках. Перед покупкой такого приспособления стоит ознакомиться с его отличительными характеристиками.

Как сделать картофелекопалку для мотоблока своими руками?


Копать картошку мотоблоком можно без покупки данного навесного оборудования. Картофелекопатель вполне возможно сделать самому.

Для сбора оборудования необходимо обзавестись следующими элементами:

  • листовым металлом для изготовления лемеха. Толщина должна быть не больше пяти миллиметров;
  • стальной арматурой или кругом под сеялку. Сталь нужно брать диаметром от десяти сантиметров;
  • уголком в три сантиметра для усиления конструкции;
  • стальной полосой или швеллером с толщиной металла от одного сантиметра;
  • дрелью;
  • сваркой;
  • различными крепежами.

Если инструменты материалы готовы, нужно изучить чертёж. Схемы позволят грамотно подобрать детали, понять специфику крепления элементов, их размеры.


Простейшая картофельная копалка изготавливается по следующему алгоритму:

  1. Лист из стали сгибается. Перед этим сталь разогревается газовой горелкой. Край лопаты обрабатывается ручной ковкой для её максимальной надёжности. После металл нужно обязательно закалить;
  2. Металлические прутья приваривают к тыльной стороне лопаты. Рабочая сторона должна остаться максимально твёрдой;
  3. За стойку пойдёт держатель от ручной плужной системы. Не стоит использовать дополнительные швеллеры или уголки;
  4. Лемех можно изготовить из старых дисков от циркулярки. Вырезаются два куска, которые привариваются между собой под углом. Готовая деталь закаливается;
  5. За подвес сойдёт швеллер. В нём нужно сделать отверстия для регулирования глубины вхождения лемеха в грунт.

Такая самодельная копалка картофеля отличается долговечностью. Конструкция позволяет использовать оборудование даже при первых заморозках.

Использование картофелекопалки – это отличная возможность сэкономить личное время и силы во время сбора урожая. Оборудование очень простое и не нуждается в особом уходе. Оно функционирует на мотоблоках Нева МБ-1 и МБ-2, агрегатах марок Агро, Кайман, Каскад, МТЗ.

sadovaja-tehnika.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
