Виды фланцевых соединений трубопроводов и особенности монтажа. Узнайте о технических нюансах сборки линий трубопроводов.

Техника и оборудование

11.06.2021kmcnews 0 коментариев

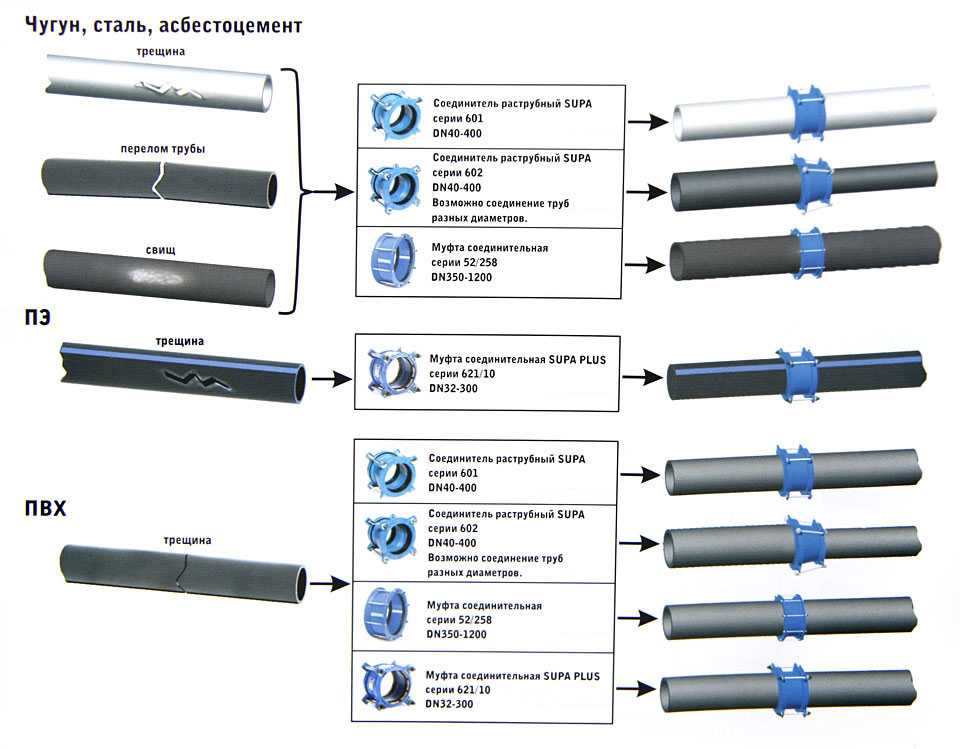

При строительстве сети трубопроводов, предназначенной для транспортировки, распределения жидких или газообразных сред, соединение отдельных участков коммуникаций используют фланцы. Такой вид соединения наиболее рентабельный (по всем параметрам). Не менее важным преимуществом является возможность разборки соединения.

Следовательно, трубопровод остаётся ремонтопригодным.

При этом соединение фланцев осуществляется особым образом. Нарушение технических стандартов может привести к возникновению напряжений в местах сварки и последующим прорывам. Благодаря фланцевому соединению удаётся решить другую проблему – избавление от электрохимической коррозии труб, находящихся в земле.

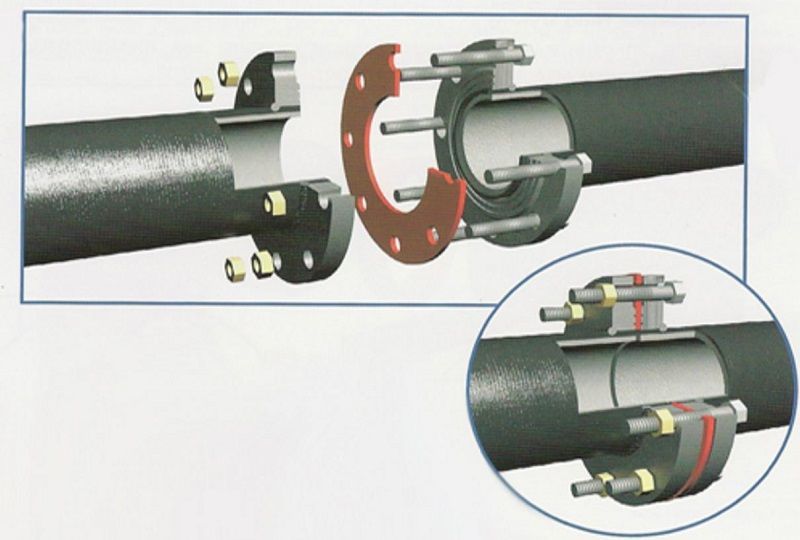

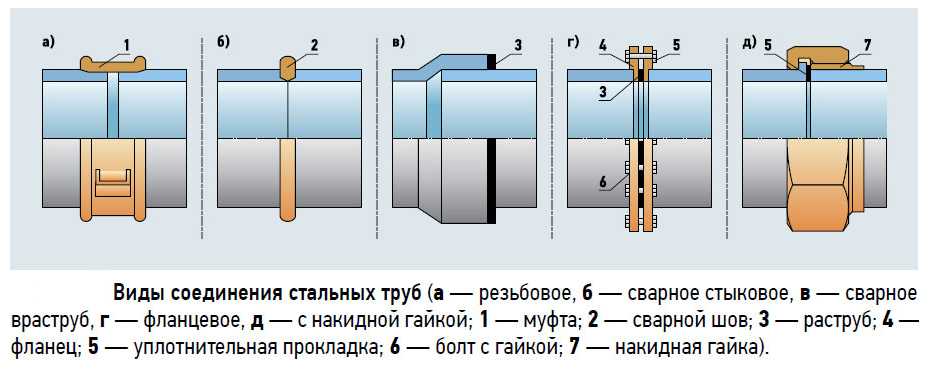

Фланцевое соединение как оно есть

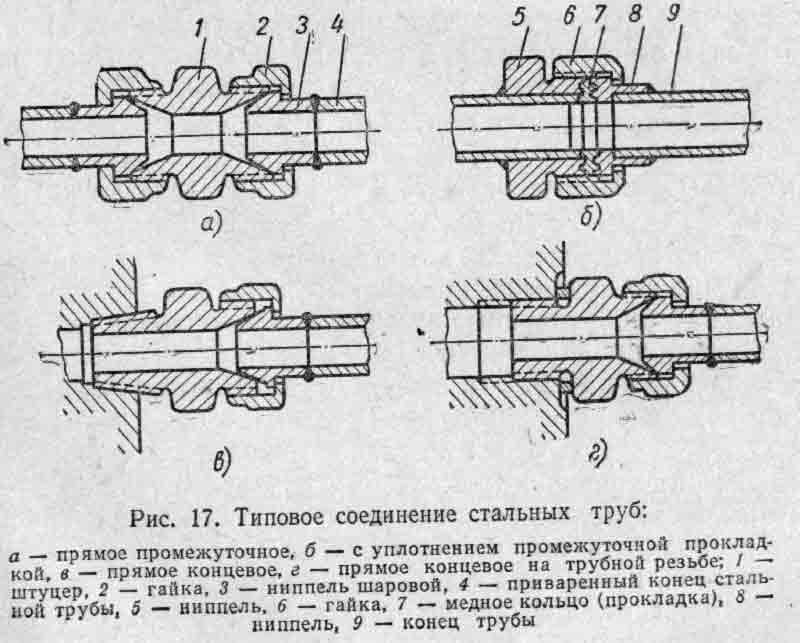

Под фланцевым соединением трубных коммуникаций понимается следующее:

• две стальные пластины;
• пластины могут быть как круглой, так и квадратной формы;
• в торцевых частях пластины присутствуют сквозные отверстия;
• соединение фланцев происходит либо при помощи болтов, либо посредством шпилек.

Для производства фланцев используются различные металлические сплавы: стали (литая, приварная), чугун (серый, ковкий). Данные сплавы получили наибольшее распространение ввиду своей относительной пластичности (нехрупкие сплавы).

Фланцы бывают двух видов:

• предназначенные для соединения труб между собой;

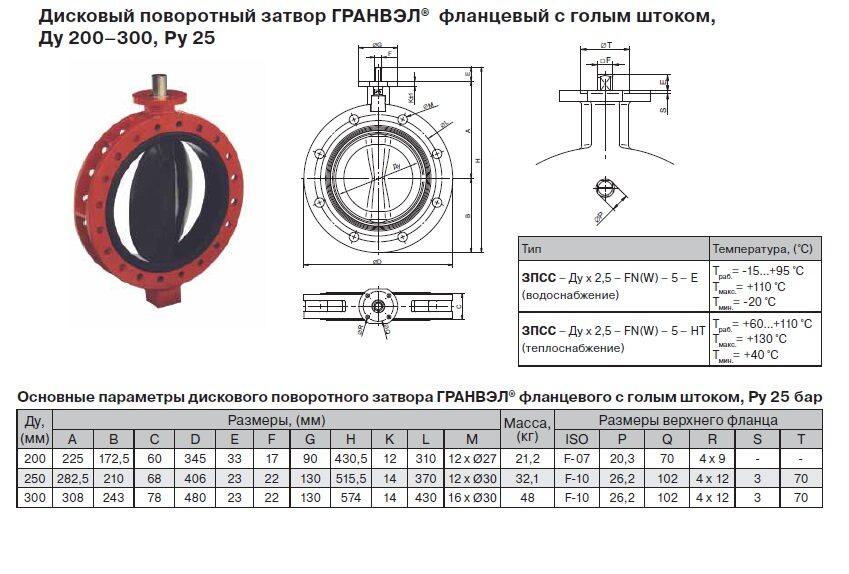

• предназначенные для соединения трубы и запорной арматуры, или трубы и ёмкости.

Монтаж фланцев на трубу осуществляется при помощи сварки.

Варка фланцев: главные нюансы

Фланец укладывается на горизонтальную поверхность. Участок трубы при этом вставляется во фланец вертикально к поверхности земли. Сварщик выполняет несколько прихваток по всему периметру приварной поверхности.

Затем созданная конструкция переворачивается таким образом, чтобы труба была параллельна земле. При помощи уголька выявляется перпендикулярностью плоскостей трубы и фланца.

Если присутствуют перекосы, они устраняются при помощи точечных ударов молотком.

Далее сварочный шов прокладывается на внутренней поверхности, затем на внешней (это позволяет избежать перекосов при температурном расширении металла). Если давление в трубопроводе превышает 100 МПа, требуется использование шпилек из стали марки 35.

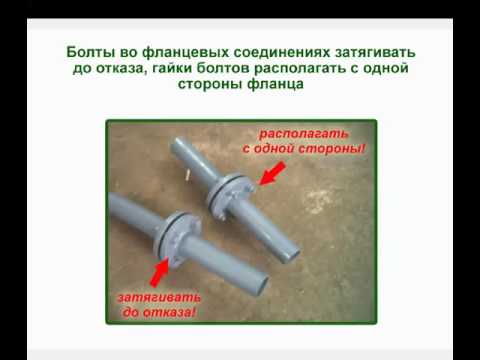

В видео рассказывается об особенностях и сфере применения стальных фланцев:

Твитнуть

Вам также может понравиться…

Трубные фланцы: типы, стили и области применения

Трубные фланцы используются для механического соединения двух труб или трубы с клапаном, тройником, дросселем или любым оборудованием, используемым для создания системы трубопроводов. Фланцы труб соединяются болтами, сваркой или резьбой или соединяются с частью оборудования с прокладкой для обеспечения герметичности. Фланцы уступают только сварке как наиболее часто используемый метод соединения трубопроводных систем.

Фланцы обеспечивают гибкость, упрощая сборку, разборку и доступ к компонентам системы. Типичные фланцевые соединения состоят из трех частей:

• Фланец
• Прокладка
• Болты или сварка

Существует восемь основных типов трубных фланцев, каждый из которых служит для отдельного или иногда комбинированного применения:

Шторка	Соединение внахлестку	Слипоны	Сварка враструб
Резьбовой	Сварная горловина	Уменьшение	Отверстие

Глухие фланцы

Глухие фланцы представляют собой круглые пластины без центрального отверстия и используются для заглушения или герметизации трубопровода, клапана или сосуда под давлением и блокирования потока жидкости. Они доступны в различных размерах и материалах и используются для обеспечения легкого доступа к трубопроводу, а также используются при испытании давлением. Глухие фланцы подходят для стандартных труб всех размеров и могут выдерживать более высокое номинальное давление, чем другие типы фланцев, способные выдерживать значительные механические нагрузки систем высокого давления и требуемые усилия болтового соединения.

Фланцы с соединением внахлестку

Фланцы с соединением внахлестку используются на трубопроводах, оснащенных патрубками с соединением внахлест или внахлестку. Они в основном используются в системах, требующих частого демонтажа для очистки или осмотра, а также облегчают выравнивание болтов. Фланец с соединением внахлест надевается на трубу и садится на заднюю часть врезного конца, и они удерживаются вместе за счет давления болтов. Они обеспечивают два основных преимущества: снижают общую стоимость фланцевых соединений трубопровода, поскольку они, как правило, изготавливаются из материала более низкого качества, а операции по креплению болтами менее трудоемки, поскольку фланец внахлестку можно вращать вокруг трубы, чтобы облегчить выравнивание болтов.

Накидные фланцы

Как следует из названия, накидные фланцы предназначены для надевания на конец трубопровода и последующего соединения с трубой или фитингами с помощью двух угловых сварных швов, один внутри, а другой снаружи полости трубы. фланец. Они идеально подходят для приложений с более низким давлением и обеспечивают простую и недорогую установку. Размер отверстия накидного фланца больше, чем внешний диаметр трубы, что позволяет трубе скользить внутри фланца для сварного соединения.

Фланцы под приварку враструб

Фланцы под приварку враструб обычно используются в небольших трубопроводах высокого давления. Они соединяются с трубами с помощью одного углового сварного шва на внешней стороне фланца, в отличие от накладных фланцев, для которых требуется два сварных шва. Хотя они могут показаться похожими на накладной фланец, конструкция их внутреннего кармана имеет гладкий канал, обеспечивающий превосходный поток жидкости. Усталостная прочность фланцев с раструбным приваром на 50 % выше, чем у фланцев с двойным сварным соединением, благодаря одинарному внутреннему сварному шву.

Почему важно правильно устанавливать и закреплять фланцы:

Несоосность при установке фланцев приводит к десяткам миллионов повреждений

Крайне важно установить и закрепить фланцы в соответствии с техническими требованиями. Показательный пример: Данвилл, штат Мичиган, 13 апреля 2011 г. – оператор трубопровода был уведомлен о появлении неприятного запаха и блеска в канале Bauer Drain. Авария произошла из-за трубопровода на территории, контролируемой оператором, который достиг водоема Bauer Drain. Было выпущено девять тысяч баррелей бензина, один из которых попал в канал Бауэра. Прокладка фланца вышла из строя из-за перекоса во время строительства в 2002 году. Трубопровод был остановлен на пять дней для проведения ремонта. Общие затраты составили $35 728,9.03, при этом восстановление окружающей среды достигло 20 миллионов долларов, а реагирование на чрезвычайные ситуации — более 14 миллионов долларов.

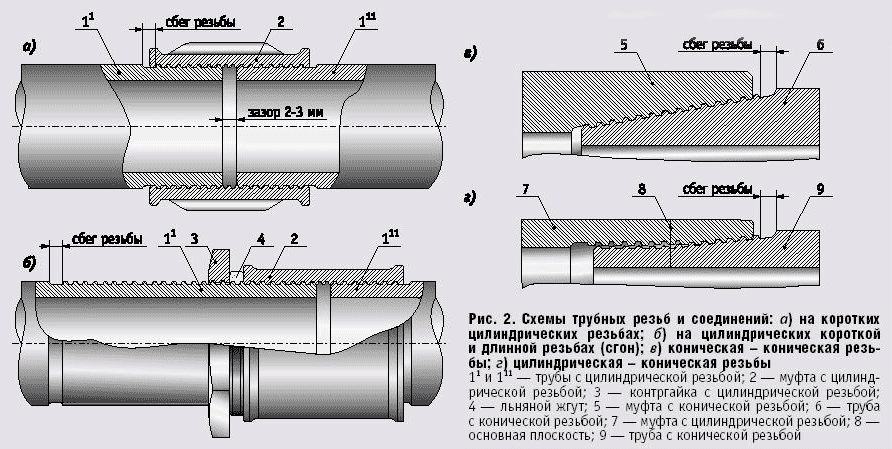

Фланцы с резьбой

Фланцы с резьбой популярны во многих отраслях промышленности, поскольку они легко крепятся к трубе без сварки. Они имеют внутреннюю резьбу, которая соответствует внешней резьбе на трубе, и сужаются, чтобы создать уплотнение между резьбовым фланцем и трубой, когда конусы приближаются к одному диаметру. Иногда уплотняющий сварной шов также используется в сочетании с резьбой для дополнительного усиления и герметизации. Хотя они доступны в различных размерах и материалах, резьбовые фланцы лучше всего использовать для небольших труб и низкого давления и не должны использоваться в приложениях с высокими крутящими моментами и большими нагрузками.

Фланцы с приварной шейкой

Фланцы с приварной шейкой имеют длинную коническую ступицу, которую можно приварить к трубе, и в основном используются в условиях высокого давления, тяжелых и критических условиях. Коническая ступица передает нагрузку с фланца на трубу, обеспечивая высокопрочное армирование, противодействующее выпуклости. Фланцы приварные встык соединены с трубой одинарным V-образным стыковым швом с полным проплавлением. Их применение в тяжелых условиях включает высокие или отрицательные температуры, большие колебания температуры и давления, а также работу с опасными и летучими жидкостями.

Переходные фланцы

Переходные фланцы используются для уменьшения проходного сечения трубопровода, когда необходимо изменить размер трубы. Они имеют один заданный диаметр с меньшим диаметром отверстия. Диаметр проходной трубы можно безопасно уменьшить только на 1 или 2 размера, в противном случае рекомендуется сочетание переходника для сварки встык и стандартного фланца.

Переходной фланец имеет размеры большего размера трубы, за исключением размеров отверстия и ступицы. Резьбовые фланцы, приварные шейки и насадки также могут использоваться в качестве переходников и являются экономичным способом преобразования размера трубы.

Фланцы с диафрагмой

Фланцы с диафрагмой используются в особых случаях, когда на фланец устанавливается измеритель диафрагмы. Измеритель диафрагмы создает перепад давления, а затем измеряет расход жидкости или газа в трубопроводе в точке фланца. Пара нажимных «отводов» прямо напротив друг друга врезана во фланец. Это устраняет необходимость в отдельных держателях отверстий или отводах в стенке трубы. Фланцы с диафрагмой обычно имеют либо выступающие поверхности, либо поверхности с кольцевым соединением (RTJ). По сути, они аналогичны фланцам с шейкой или приварным фланцем с дополнительной обработкой.

 Узнайте больше о фланцах и других фитингах здесь:

Источники включают:

• AutomationForum.co
• Инжиниринг360
• Трубные фитинги и фланцы
• Материалы проекта
• US DOT PHMSA AID: Бюллетень SAFE1 Неисправности фланцевых сборок



Типы фланцев | Поставка стали LP

07 октября 2022 г.

Что такое трубный фланец?

Трубные фланцы используются для соединения труб, клапанов, насосов и другого оборудования в трубопроводную систему. Они также обеспечивают легкий доступ для осмотра, очистки и модификации. Два фланца скреплены болтами с прокладкой между ними для создания фланцевого соединения.

Типы фланцев:

• Накидной
• Глухой
• Соединение внахлестку
• Приварной 9 9 9
• Приварная горловина
• Резервуар
• Пол из ковкого чугуна

НАКЛАДНОЙ ФЛАНЕЦ

Этот фланец надевается на трубу и фиксируется сваркой как на верхней, так и на нижней стороне фланца. Они используются для обеспечения достаточной прочности соединения и предотвращения протечек.

ГЛУХИЕ ФЛАНЦЫ

Глухие фланцы представляют собой круглые пластины со всеми соответствующими отверстиями для болтов, но без центрального отверстия, и поэтому используются для закрытия концов трубопроводной системы или отверстия сосуда под давлением. Этот фланец без отверстия, также известный как глухой фланец, используется для фиксации или герметизации конца трубопроводной системы или перекрытия трубопроводной системы или отверстия сосуда. Осмотр сосудов или систем трубопроводов упрощается, и к ним проще получить доступ. В зависимости от требований глухой фланец может поставляться со ступицей или без нее.

ФЛАНЦЫ С НАКЛАДНЫМ СОЕДИНЕНИЕМ

Аналогичен накидному фланцу, но имеет радиус на пересечении отверстия и поверхности фланца для размещения внахлестку. Поверхность на втычном конце образует поверхность прокладки на фланце. Этот тип фланца используется в тех случаях, когда необходимо быстро и легко демонтировать секции трубопроводных систем для осмотра или замены.

ПРИВАРНЫЕ ФЛАНЦЫ С ВТУЛКОЙ

По форме похож на накидной фланец, но отверстие имеет раззенковку для установки трубы. Диаметр оставшегося отверстия равен внутреннему диаметру трубы. Фланец крепится к трубе угловым сварным швом вокруг ступицы фланца. Дополнительный интервальный шов может применяться в приложениях с высокими нагрузками. Его наибольшее использование в системах высокого давления, таких как гидравлические и паровые линии.

РЕЗЬБОВЫЕ ФЛАНЦЫ

Резьбовые фланцы имеют отверстие с конической резьбой и соединяются с трубами с наружной резьбой. Основное преимущество резьбовых фланцев заключается в том, что для их крепления не требуется сварка.

ФЛАНЦЫ С ПРИВАРНОЙ ШЕЙКОЙ

Как следует из названия, это фланец, приваренный к трубе с горловиной фланца. Он больше подходит для приложений с высокими нагрузками, потому что шейка обеспечивает важное усиление фланца. Отверстие фланца соответствует отверстию трубы, уменьшая турбулентность и эрозию.

РЕЗЕРВУАР

Резервуар Фланцы привариваются к отверстию на плоской поверхности резервуара, создавая соединение для резьбовой трубы. Фланцы резервуара чаще всего используются для соединения трубы с сосудом или резервуаром. Они хорошо работают в условиях высокого давления.

КОВКИЙ ЧУГУН

Ковкий чугун Напольные фланцы крепят трубу к полу или стене. Они изготавливаются с внутренней резьбой для легкого присоединения трубопровода. Напольные фланцы обычно используются для сантехники и бытовых приборов. Внутренняя резьба на них создает надежную опору для ввинчивания в нее любой трубы с наружной резьбой.

ФЛАНЦЫ С ВЫСТУПОМ

• С выступом
• Плоская поверхность

ФЛАНЦЫ С ВЫСТУПОМ

Тип фланца с выступом (RF) является наиболее часто используемым фланцем, и его легко идентифицировать. Это называется рельефной поверхностью, потому что поверхности прокладки приподняты над поверхностью окружности болтового соединения.

ПЛОСКИЕ ФЛАНЦЫ

Фланец с плоской поверхностью (FF) имеет поверхность прокладки в той же плоскости, что и круговая поверхность болтового соединения. Часто применяются фланцы с плоской поверхностью, в которых ответный фланец или фланцевый фитинг изготавливаются из литья.
