Виды деревообрабатывающих станков: Классификация деревообрабатывающих станков

Разновидности станков для деревообработки

Древесина издавна применялось человеком как универсальный материал. Не теряет она популярности и в наше время. И если единичные изделия из дерева можно изготовлять при помощи ручного инструмента, то при более или менее крупных объёмах производства не обойтись без станков.

При обработке древесины приходится иметь дело с разными задачами – соответственно, и станки для таких работ довольно многообразны. Рассмотрим их основные разновидности в соответствии с типом работ, выполняемым на том или ином агрегате.

Пильные станки

Первоначальный этап обработки дерева – разделывание исходного материала на заготовки нужного размера. Для этого могут применяться такие виды станков:

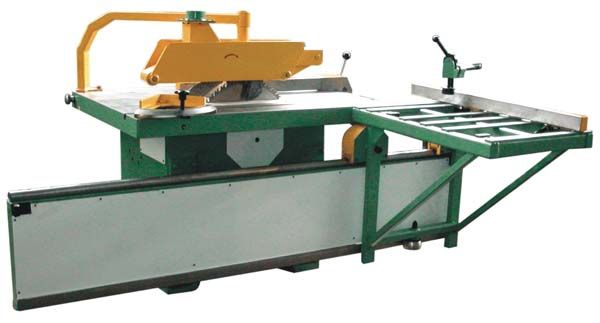

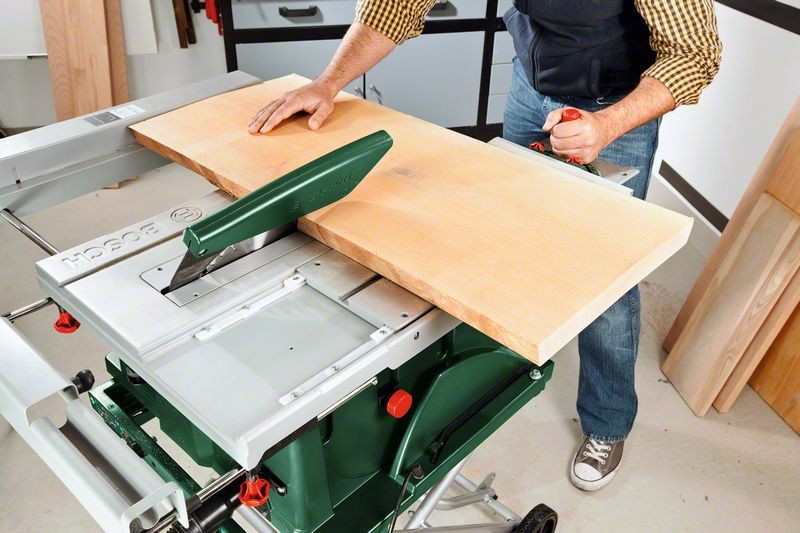

Циркулярные пилы

Широко известные «циркулярки» – стационарные пилы с полотном в виде зубчатого диска. В конструкции таких станков могут предусматриваться приспособления, повышающие точность и аккуратность работы – например, упоры для прямолинейных распилов, механизм наклона диска под заданным углом и т.

п. «Циркулярки» довольно универсальны, они способны справляться как минимум с досками, а нередко – и с довольно толстыми брусьями.

Форматно-раскроечные станки

По сути – специализированная разновидность «циркулярок», применяемая в основном в мебельном производстве. Ключевым особенностями таких станков являются возможность работы с крупными листами материала, а также наличие направляющих для максимальной точности реза.

Ленточные пилы

В станках этого типа пильное полотно представляет собой закольцованную ленту, постоянно движущуюся в одном направлении. Подобная конструкция позволяет справляться с более толстыми материалами, чем на циркулярных агрегатах.

Лобзиковые станки

Предназначены для разделывания относительно тонких материалов – фанеры, шпона, ламината, ДСП и других. Нередко оснащаются функцией обдува заготовки, которая удаляет стружку и позволяет постоянно видеть место реза.

Пилорамы

Тяжёлые мощные агрегаты для разделывания крупных пиломатериалов. Станки этого типа несколько менее производительны, чем стационарные пилорамы, однако они более просты в установке и удобны в транспортировке.

Строгальные станки

Строгание используется для выравнивания заготовки и придания ей нужной толщины. Такая операция может осуществляться на двух видах станков – фуговальных и рейсмусовых; существуют и комбинированные варианты — фуговально-рейсмусовые агрегаты.

Основное различие здесь заключается в том, что в фуговальном станке вал с ножами располагается снизу от заготовки, а в рейсмусовом станке – сверху (соответственно, комбинированные агрегаты имеют два вала). Чаще всего эти виды станков применяются в связке: сначала заготовка выравнивается на фуговальном агрегате, а затем ей придаётся нужная толщина при помощи рейсмуса.

Фрезерные станки по дереву

Фрезерование представляет собой обработку материала при помощи вращающегося инструмента (фрезы), который поступательно движется относительно заготовки. Таким образом можно выполнять прямые и фигурные прорези, снимать фаску, создавать фасонные детали и т. п. Для этого используется специализированная разновидность станков – собственно, фрезерные станки по дереву.

Токарные станки по дереву

Обработка деталей цилиндрической (или другой аналогичной) формы осуществляется на токарных станках. При этом традиционные токарные станки по дереву заметно отличаются от агрегатов для обработки металла. Так, при работе на таком станке резец не крепится в суппорте, а удерживается в руках – так что качество изготовления сильно зависит от навыка пользователя.

Отдельную специфическую категорию токарных станков представляют собой так называемые круглопалочные агрегаты. Они предназначаются для изготовления цилиндрических заготовок большой длины.

Сверлильные и долбежные станки

Сверлильные станки традиционно относят в категорию «по металлу», но фактически такие агрегаты являются универсальными и без ограничений могут применяться и для дерева – главное иметь в хозяйстве соответствующие сверла.

В свою очередь, для создания прямоугольных отверстий и углублений в древесине применяют долбёжные станки. При этом некоторые из подобных агрегатов допускают также установку свёрл и называются, соответственно, сверлильно-долбёжными.

Шлифовальные станки

Требования к шлифовальному инструменту сильно зависят от формы обрабатываемой поверхности. Вследствие этого и ассортимент современных шлифовальных станков для дерева весьма разнообразен.

Собственно, основное различие здесь состоит в форме рабочей части. Один из самых популярных вариантов – диск с закреплённой на нем шлифовальной бумагой; другой – шлифовальная лента, движущаяся по принципу конвейера. Шпиндельные станки, использующие инструмент в виде цилиндрической гильзы, удобны для обработки отверстий и криволинейных кромок; а барабанные агрегаты отлично справляются с плоскими заготовками сравнительно крупных размеров.

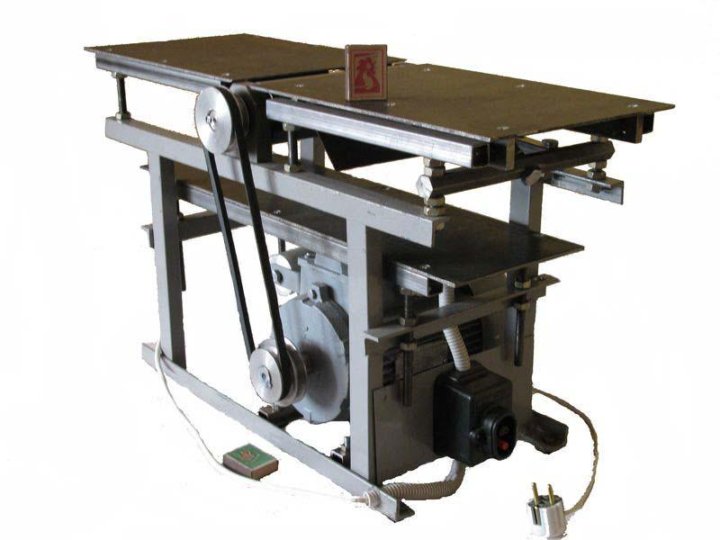

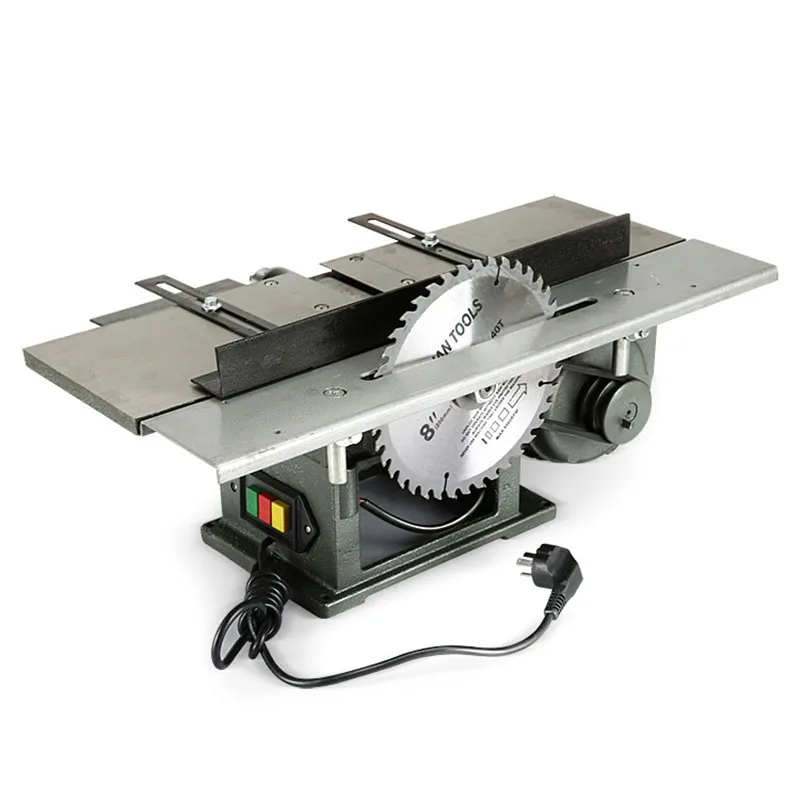

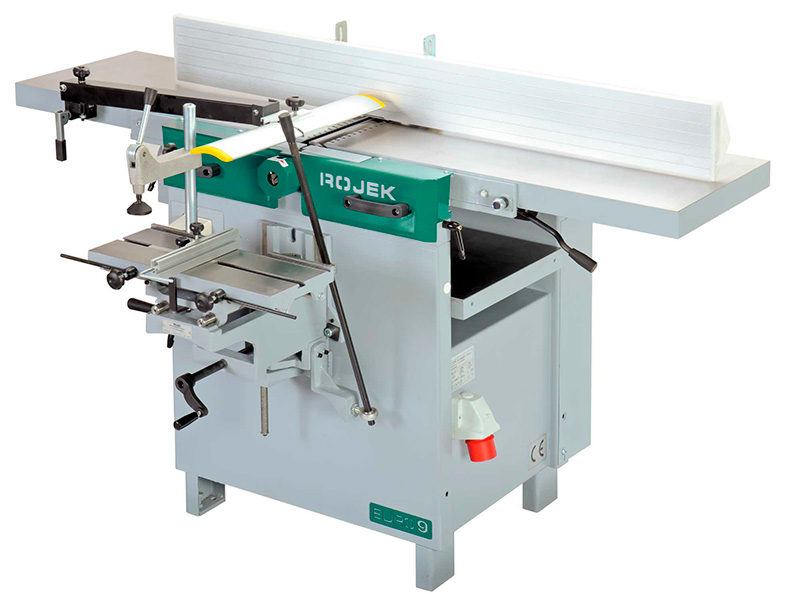

Комбинированные станки

Помимо специализированных устройств, в продаже можно встретить также комбинированные станки по дереву. Такие агрегаты сочетает в себе возможности сразу нескольких типов станков; практически обязательными для них являются функции пиления и строгания, однако чаще всего предусматриваются и другие режимы – фрезерование, сверление, долбление и т. п.

Конкретный функционал комбинированного станка стоит уточнять отдельно, однако в любом случае такие агрегаты предназначаются в основном для небольших объёмов работ и слабо подходят для крупных производств. Это связано с тем, что пока используется одна функция агрегата, остальные недоступны, а перенастройка между режимами неизбежно занимает время, иногда довольно значительное.

Узкоспециализированный станки по дереву

Помимо описанных выше, существуют и другие виды деревообрабатывающих станков. В основном это узкоспециализированные решения – такие, как кромкооблицовочные станки, применяемые в мебельном производстве для нанесения защитного покрытия на кромки мебельных щитов, или оборудование для опалубки, осуществляющее очистку элементов опалубки от цемента и других материалов.

Также нельзя не упомянуть такое дополнительное оборудование, как вытяжные установки (стружкоотсосы) – своего рода специализированные пылесосы для удаления пыли и стружки со станка. Они делают работу более комфортной, да и уборка при наличии такого агрегата заметно упрощается.

Виды деревообрабатывающих станков и их назначение

Деревообрабатывающие предприятия нуждаются в специальных станках, различающихся между собой преимущественно функциональным назначением и мощностью. Выделяются станки для бытового, профессионального и производственного применения. Пиление, сверление, фрезерование, строгание, точение и другие процессы обработки древесины требуют специализированного технического оснащения, поэтому каждый вид установки заслуживает отдельного рассмотрения.

Брусовальные станки

Брусовальные станки используются главным образом для распиловки тонкомерного бревна и балансов на не обрезную доску, горбыль и лафет. Станок отличается усиленной конструкцией станины, высокой производительностью и комплексом других преимуществ:

• Двухвальной системой пиления.
• Улучшенным базированием бревна во время распиловки.
• Возможностью распиловки бревна с брусовкой или «в раздел».
• Возможностью оснащения пилами меньшего диаметра.
• Высоким выходом пиломатериалов.

В качестве заготовок используются бревна. Оснащение производственного помещения брусовальными станками позволяет существенно упростить и ускорить процесс получения бруса, а также не обрезной доски. Оператор задает нужные параметры конечного изделия. Отмечается возможность использования станка, как отдельной единицы, так и составляющей линии деревообрабатывающего производства.

Многопильные станки

Многопильные станки представляют собой удобное в эксплуатации техническое средство, служащее для распила деревянных заготовок. Инструмент применяется преимущественно на лесопилках, промышленных предприятиях, деятельность которых связана с обработкой дерева. К преимуществам многопильного станка относятся:

• Простой монтаж.
• Удобная эксплуатация.
• Долговечная служба, надежность.
• Усиленный фундамент не нужен.
• Высокая производительность.
• Предельная точность обработки древесины.

Оборудование полностью приспособлено для получения готовых пиломатериалов, полотен, нанесения надрезов и фрезерования.

Универсальность применения многопильного станка помогает оборудовать им крупные производственные помещения и небольшие мастерские. Масса, габаритные размеры, мощность, скорость резки и подачи заготовки, количество пил, и другие характеристики определяют установку как необходимую составляющую деревообрабатывающих предприятий, мебельных компаний и лесопилок.

Торцовочные станки

Древесина – натуральный материал, не теряющий актуальность даже в условиях современного многообразия стройматериалов. Торцовочные станки хорошо известны мастерам, занимающимся обработкой древесины, отделкой помещений и мебельным производством. Своей конструкцией установка напоминает дисковую пилу, однако размещение ее на станине позволяет получать идеально точные разрезы.

Произвести идеально ровный разрез материала с установленными параметрами не удастся при использовании ручного инструмента. Достоинства использования торцовочного станка в условиях мастерской или предприятия:

• Получение идеально точного разреза древесины.
• Нет потребности в дополнительной обработке.
• Установка подходит для деревообрабатывающих компаний, цехов по лесозаготовке и организаций, производящих стройматериалы.
• Высокая производительность.
• Подходящие характеристики для налаживания производственного процесса.

Приобрести торцовочный станок могут народные умельцы, мастера и простые любители работы с деревом.

Делительные станки

К делительным станкам относится оборудование, предназначенное для порезки горбыля, толстых досок, бруса. Отличительными свойствами установок являются конструкция и принцип действия. Основные особенности и преимущества делительных станков:

• Наличие индикатора нагрузки главного двигателя.
• Бесступенчатое регулирование скоростного режима.
• Имеется индикатор скорости подачи.
• Удобный выбор подходящего режима эксплуатации.

Данный вид оборудования оснащается дисковыми или ленточными пилами, а подача материала осуществляется специализированным транспортером с толкателем.

Шипорезные станки

Оборудование необходимо в деревообрабатывающем производстве как незаменимое устройство для фиксации деталей «на шип». Изготовление погонажных изделий, обработка окон и дверей, создание мебельного щита, сращивание деревянных элементов – изготавливаемых с помощью этой установки изделий немало. Шипорезные станки применяются в большей мере для автоматизации массового производства.

НПФ «Техпромсервис» предлагает все виды станков для оборудования мастерских, а также крупных производственных помещений. Стоимость техники определяется ее назначением, функциональностью и техническими характеристиками.

Типы деревообрабатывающих станков — Полное руководство

Деревообработка — популярная профессия и хобби. Независимо от вашего проекта, есть множество станков для деревообработки, доступных для использования. Благодаря достижениям в отрасли, столяры имеют в своем распоряжении множество инструментов и станков высокого калибра. Ручное и автоматическое деревообрабатывающее оборудование делает выполнение проекта по дереву простым и эффективным.

Ниже мы распаковываем различные типы деревообрабатывающих станков и аксессуаров, необходимых для любого деревообрабатывающего предприятия.

Типы деревообрабатывающих станков

Если вам нужно выполнить какой-то проект, вы можете решить, какой станок использовать. Ознакомьтесь с этим списком распространенных станков для деревообработки и определите, какой из них лучше всего подходит для вашего проекта.

Широколенточные шлифовальные станки

Широколенточные шлифовальные станки широко используются в деревообрабатывающей промышленности. Широкие ленточные шлифовальные машины, наиболее часто используемые для отделки и удаления заусенцев с деревянных и металлических деталей, создают ровные поверхности на материалах из массива дерева (фанера, доски и т. д.).

Широкие ленточные шлифовальные станки являются универсальным вариантом для многих столяров, поскольку они имеют несколько конфигураций. Это шлифовальное оборудование можно найти в производстве:

• Паркетные полы
• Шкафчик
• Кромка
• Профильные шлифовальные и формовочные станки
• Удаление заусенцев
• Отделка металла и штамповка



Щеточные станки

Щеточные станки обеспечивают равномерную обработку поверхности заготовки после токарной, штамповочной, фрезерной или механической обработки. Удаление пыли или загрязнений является вторичным применением щеточных машин в деревообработке



Строгальные станки

Строгальный станок по дереву используется для создания линейного возвратно-поступательного движения между инструментами и заготовкой. Он также имеет вспомогательное движение (движение подачи) для строгания горизонтальных, наклонных, ласточкиных хвостов, Т-образных, V-образных и вертикальных канавок.

Часто используемые для создания деревянных соединений при изготовлении краснодеревщиков или любой другой деревянной мебели, деревообрабатывающие планировочные станки абсолютно необходимы для создания точных резов. Кроме того, существует широкий спектр столярных станков, от промышленных машин до ручных планировочных станков.



Токарные станки по дереву

Токарный станок по дереву — это универсальный инструмент, используемый в обрабатывающей промышленности, специально предназначенный для обработки дерева. Он используется для резки, шлифования, сверления, торцовки, токарной обработки и деформации заготовок. Хотя они меньше и проще, чем их металлические аналоги, они работают аналогично, подвергая вращающуюся заготовку воздействию неподвижного режущего инструмента.



Станки с ЧПУ

Станки с числовым программным управлением (ЧПУ) — это инструменты, которые режут или перемещают материал в соответствии с программами контроллера. Тип резки может варьироваться от плазменной резки до лазерной резки, фрезерования, фрезерования и токарной обработки. Станки с ЧПУ могут даже поднимать и перемещать детали на сборочной линии.

Ниже приведены основные типы станков с ЧПУ:

• Токарные станки
• Маршрутизаторы
• Фрезерование
• Плазменные резаки
• 3D-принтер



Общие типы деревообрабатывающих принадлежностей

Это в значительной степени были основные деревообрабатывающие станки, которые ежедневно использовались для всех видов проектов, будь то изготовление дверей шкафов, ящиков или простых деревянных досок. Теперь вопрос, как работают эти деревообрабатывающие станки? Что ж, есть ключевой компонент наиболее часто используемых деревообрабатывающих станков: деревообрабатывающие ремни. Давайте представим основные типы ремней, которые вы можете найти в деревообрабатывающей промышленности.

Trailroll

Настоящие бесконечные ленты подачи используются в машинах для нарезки и суперобрезки. Они в основном используются для производства шпона, напольных покрытий и деревянных ламинатов.



Резиновые и металлические ролики

Эти компоненты предназначены для шлифовальных, контактных роликов, прижимных или подающих роликов. Они также применимы для роликовых опор, направляющих и формованных изделий для кромкооблицовочных, квадратных, шипорезных и шлифовально-калибровочных станков.



Шлифовальная лента/Sandroll

Настоящие бесконечные прижимные ленты с войлочным шевронным или полосовым профилем используются в качестве опорных лент наждачной бумаги в шлифовально-калибровочных станках. Песчаные ремни снабжены либо диагональными, либо клиновидными полосами.



MoviCart

Безопасная и эффективная транспортировка стеллажей и тележек с помощью устройства Renova MoviCart. Этот аксессуар уменьшает движение вилочного погрузчика и снижает нагрузку на рабочих.



Woodgrip

Эти ленты подачи предназначены для кромкошлифовальных и профильных шлифовальных машин с литой V-образной направляющей на внутренней стороне. OEM-поставщик машин Delle Vedove и Makor.



Компания Rainbow Rubber and Plastics, Inc. является ведущим поставщиком бесконечных ремней и резиновых аксессуаров для рынка Северной Америки. Специализируясь на изделиях с высоким износом, мы поставляем ряд продуктов для деревообрабатывающей промышленности. Мы обеспечиваем основанный на решениях подход к производственному процессу каждого клиента и потребностям в деревообрабатывающем промышленном оборудовании посредством прямого взаимодействия с клиентом.

Компания Rainbow Rubber & Plastics, Inc. предлагает решения по изготовлению резиновых лент на заказ для других отраслей промышленности, таких как производство проволоки и кабелей, производство бумажных сердечников, деревообработка, сельское хозяйство и пищевая промышленность. Заинтересованы в нашей продукции? Свяжитесь с нами сегодня для получения дополнительной информации.

Типы деревообрабатывающих станков — Полный обзор

В этой статье мы собираемся обсудить различные типы деревообрабатывающих станков , которые являются неотъемлемой частью столярной мастерской. Начнем с определения деревообрабатывающих станков.

Содержание

Современная столярная мастерская, в дополнение к ручным инструментам, описанным ранее, требует использования некоторых машин с механическим приводом, особенно там, где требуется крупномасштабное производство. Размеры и мощность используемых машин зависят от размера общего пробега подлежащих выполнению работ. Станки, выбираемые для столярной мастерской, должны быть хорошо сконструированы, а их точность должна быть надежной. Они должны быть хорошо защищены, чтобы защитить работника от опасностей при эксплуатации.

Что такое деревообрабатывающие станки?

Деревообрабатывающие станки предназначены для работы с древесиной. Эти машины, которые обычно приводятся в действие электродвигателями, широко используются в деревообработке. Шлифовальные станки (используемые для измельчения до более мелких частей) иногда включаются в определение деревообрабатывающего оборудования.

Ниже кратко описаны наиболее часто используемые машины.

1. Токарный станок по дереву

Токарный станок по дереву является одним из самых важных станков, используемых в столярной мастерской. Это используется в основном для токарных работ при изготовлении цилиндрических деталей. Однако при правильном обращении с инструментами конусы, радиусы и другие неправильные формы также могут быть легко обработаны.

Он напоминает моторный токарный станок, наиболее часто используемый в механическом цехе, и состоит из чугунной станины, передней бабки, задней бабки, подручника, подвижных и мертвых центров и устройства регулирования скорости (рис. 10.54). Привод в современных токарных станках приводится в действие отдельным двигателем; и конический шкив на шпинделе передней бабки соединен ремнем с коническим шкивом на валу двигателя.

На практике заготовка зажимается либо между двумя центрами, либо на планшайбе. Длинные заготовки удерживаются между центрами и обтачиваются с помощью долота, косого долота, отрезного инструмента и т. д. Как правило, токарный станок поставляется вместе с рядом принадлежностей, которые делают его пригодным для различных работ. Размер токарных деревообрабатывающих станков, как и в моторном токарном станке, обычно указывается с точки зрения так называемого « поворота » токарного станка и максимального расстояния между центрами .

2. Циркулярная пила

Циркулярная пила, вероятно, является вторым по важности одиночным деревообрабатывающим станком в столярной мастерской. Его можно использовать для продольной и поперечной резки, скоса, снятия фаски, шпунтования и нарезания канавок. Хотя существует много типов циркулярных пил, таких как универсальная пила, универсальная пила, настольная пила, основные рабочие части являются общими для всех. Каждый из них имеет плоскую поверхность или стол, на котором лежит заготовка во время резки, круглое режущее лезвие, направляющую для обрезки и направляющую для распиловки, которая действует как направляющая при пилении вдоль волокон древесины.

Циркулярная пила обычно имеет приспособления для наклона стола до угла 45°, чтобы машина могла резать под разными углами, необходимыми при скосе, выравнивании и т. д. Размер циркулярной пилы определяется диаметром пильного диска. .

3. Ленточная пила

Следующими деревообрабатывающими станками являются ленточные пилы. Ленточная пила предназначена для резки древесины с помощью бесконечной металлической ленточной пилы, которая перемещается по ободам двух или более вращающихся колес. Другими частями ленточной пилы являются рама, стол, направляющие пилы, устройство натяжения пилы и т. д. Хотя количество операций, которые можно выполнить на ленточной пиле, меньше, чем на циркулярной пиле, она наиболее полезна для изготовления криволинейных или неровные пропилы в древесине.

Лента доступна в двух моделях , вертикальной и горизонтальной . В первом два колеса расположены рядом, а стол установлен под ним. В последней модели, раме, показанной на рис. 10.55, колеса расположены одно над другим в вертикальной плоскости под столом, а лента проходит сквозь стол. Как и в случае круглого стола, угловые пропилы получаются за счет наклона пильного стола. Размер ленточной пилы определяется как расстояние от ленточной пилы до внутренней стороны рамы. Расстояние примерно равно диаметру колес.

4. Лобзик или лобзик

Лобзик , также известный как лобзик , используется для выполнения сложных и неровных разрезов на небольших работах. На тонких деревянных деталях электролобзик может резать по криволинейной траектории. Эти деревообрабатывающие станки на самом деле представляют собой тип ленточной пилы гораздо меньшего размера и специально приспособлены для нерегулярной работы.

Состоит из основания, рамы, стола, верхнего и нижнего патронов, узла направляющих и лезвия. Патроны удерживают лезвие зубьями вниз. По форме лезвие напоминает полотно ручной ножовки. Лезвие совершает возвратно-поступательные движения вертикально вверх и вниз и формирует древесину. Стол лобзика можно наклонить для угловой работы. Особенность пилы в том, что с ее помощью можно резать внутренние кривые. Электролобзик характеризуется расстоянием от лезвия до руки.

4. Фуганок

Фуганок используется для строгания прямых кромок и поверхностей досок. На практике он выполняет работу ручного рубанка и способен производить истинную поверхность с достаточной точностью и скоростью.

В состоит из рамы, стола, подающих роликов, вращающейся головки с двумя или тремя куттерными ножами. С помощью подающих роликов доска подается на режущую головку, которая удаляет древесную стружку по мере продвижения доски и делает ее поверхность гладкой и ровной. С помощью регулируемого упора фуганок также можно использовать для угловых и ровных резов. Фуганок определяется длиной режущего лезвия.

5. Строгальный станок по дереву

Следующим деревообрабатывающим станком является строгальный станок по дереву , который предназначен для строгания больших и тяжелых заготовок с относительно высокой скоростью. Обрабатываемые доски подаются с помощью подающих роликов вдоль стола к вращающейся режущей головке. Режущая головка установлена ​​на верхнем валу, который регулируется для регулировки глубины реза. Стол рубанка намного шире и длиннее, чем у фуганка, для размещения большого и тяжелого материала.

6. Паз

Паз представляет собой квадратный паз размером , прорезанный в направлении глубины для создания соединения шипа и паза в деревянной детали. Врезные деревообрабатывающие станки используются для нарезки врезных и шиповых соединений, что является очень трудоемкой и длительной операцией. Существует три типа долбежных станков, а именно (1) долбежный станок с полым долотом (2) цепной долбежный станок и (3) долбежный станок с осциллирующим долотом .

A. Долото с полым долотом

Долото для полого долота , наиболее часто используемый деревообрабатывающий станок, состоит из вращающегося шпинделя, несущего сверло на нижнем конце. Буровое долото вращается с высокой скоростью внутри полого долота квадратного сечения. Когда долото вдавливается в древесину, долото просверливает квадратное отверстие острым концом долота, таким образом, долото и долото работают вместе и выполняют сверление квадратного отверстия. Глубина паза регулируется с помощью регулируемый ограничитель глубины . Шпиндель вращается электродвигателем, а подача инструмента осуществляется нажатием ножного рычага .

B. Цепной врезной станок

Цепной врезной станок в основном используется для изготовления пазов в дверях и окнах. Он несет бесконечную цепь с зубьями типа пилы на внешней поверхности. Цепь вращается вокруг направляющей шины и разрезает ложу. Врезка нужной длины изготавливается с круглым дном, соответствующим профилю револьверной цепи.

C. Пазовый станок с осциллирующей насадкой

Станок с осциллирующей насадкой оснащен фрезой с осциллирующей фрезой и позволяет производить сравнительно небольшие пазы, подходящие для небольших шкафов и стульев.

7. Шлифовальные станки

Шлифование — это операция по отделке деревянных изделий после их механической обработки. По сути, шлифовальный станок выполняет работу по наждачной бумаге для получения равномерно отшлифованной поверхности. Три распространенных типа шлифовальных машин:

1. Belt sander
2. Spindle sander
3. Disc sander

Belt Sander

It has an endless cloth backed abrasive belt which runs over two drums and is used for sanding и формирование плоских поверхностей. Один из барабанов приводится во вращение электродвигателем и служит приводом, а другой поддерживает ленту и удерживает ее в нужном натяжении. Для шлифования абразивной лентой заготовка поддерживается регулируемым столом, который можно наклонять под любым желаемым углом.

Шпиндельные и дисковые шлифовальные машины

Они используются для криволинейных поверхностей и используют абразивный диск и вертикальный абразивный шпиндель . Во время работы диск или шпиндель, в зависимости от случая, вращается и выполняет работу.

8. Точильный станок

Маленький инструмент Точильные станки являются обязательными деревообрабатывающими станками в мастерских для заточки и для формовки различных инструментов, используемых в мастерской. Шлифовальный станок имеет два шлифовальных круга, прикрепленных к двум концам вращающегося шпинделя, который приводится в движение небольшим электродвигателем.
