Виды: главный, местный, спереди. Основные виды

Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На машиностроительных чертежах проекционные изображения внешней видимой поверхности предмета называют видами.

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

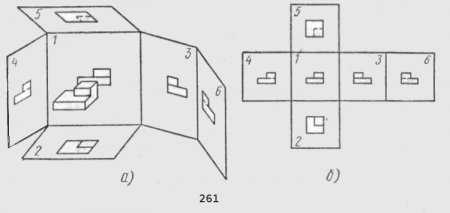

Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие ка­кой-либо сложной формы может быть изображено в шести ос­новных видах.

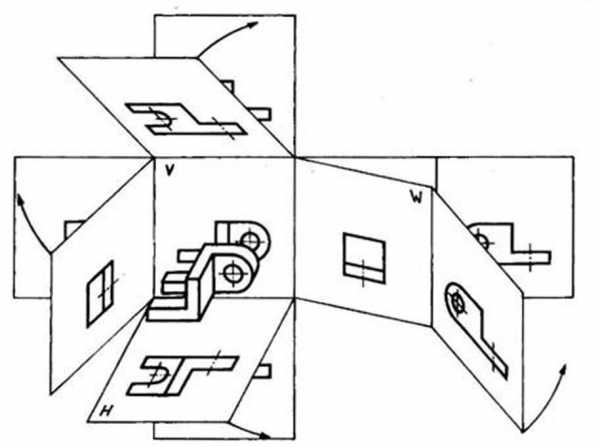

Рис. 82. Получение основных видов



Вид спереди (главный вид) размещается на месте фронталь­ной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на мес­те профильной проекции (справа от главного вида). Вид спра­ва размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в про­екционной связи. Число видов на чертеже выбирают минималь­ным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допуска­ется показывать невидимые части поверхности предмета с по­мощью штриховых линий (рис. 84).

Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отноше­нию к фронтальной плоскости проекций так, чтобы видимая по­верхность ее могла быть спроецирована с наибольшим количест­вом элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силу­эт, изгибы поверхности, уступы, выемки, отверстия, что обеспе­чивает быстрое узнавание формы изображенного изделия.

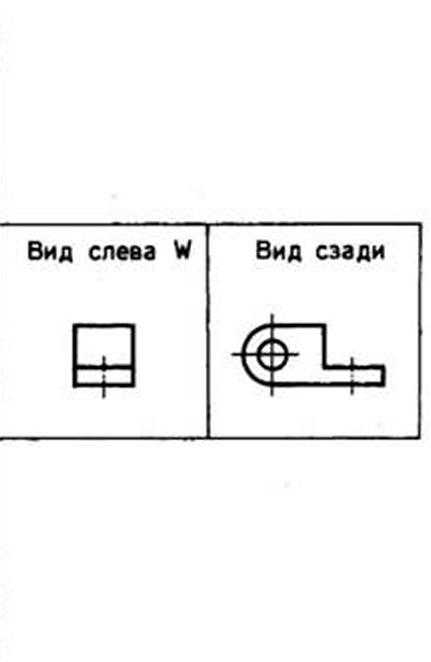

Рис. 83. Основные виды

Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

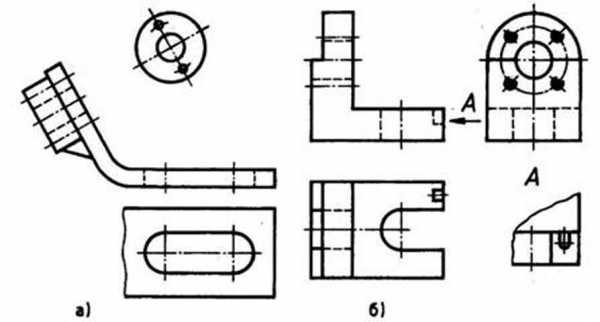

Рис. 85. Местные виды



Расстояние между видами на чертеже выбирают с таким рас­четом, чтобы оставалось место для нанесения размеров.

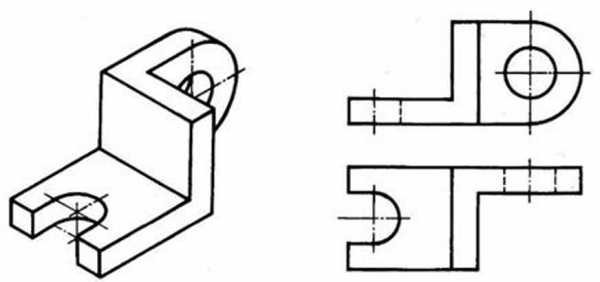

Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).

На местных видах можно проставлять размеры.

cherch.ru

Способы построения видов на чертеже

Построение видов начинается с мысленного выбора положе­ния детали перед плоскостями проекций. Затем выбирают коли­чество видов, необходимых и достаточных для выявления формы детали, а также способ их построения.

Выбор положения детали в системе плоскостей проекций за­висит от ее рабочего положения, способа изготовления на произ­водстве, формы. Например, если деталь изготавливается на то­карном станке, то на чертеже ее ось вращения должна распола­гаться горизонтально.

Виды чертежа могут быть выполнены различными способами. Рассмотрим некоторые из них.

Построение видов на основе последовательного вычерчива­ния геометрических тел, составляющих форму предмета. Для того чтобы выполнить чертеж этим способом, необходимо мысленно разделить деталь на составляющие ее простые геометри­ческие тела, выяснив, как они расположены относительно друг друга. Затем нужно выбрать главный вид детали и число изо­бражений, позволяющие понять ее форму и последовательно изобразить одно геометрическое тело за другим до полного ото­бражения формы объекта. Необходимо соблюдать размеры фор­мы и правильно ориентировать ее элементы относительно друг друга (табл. 8).

Построение видов на основе поэлементного вычерчивания геометрических тел, составляющих форму предмета, осуществля­ется с помощью приемов удаления и приращения.

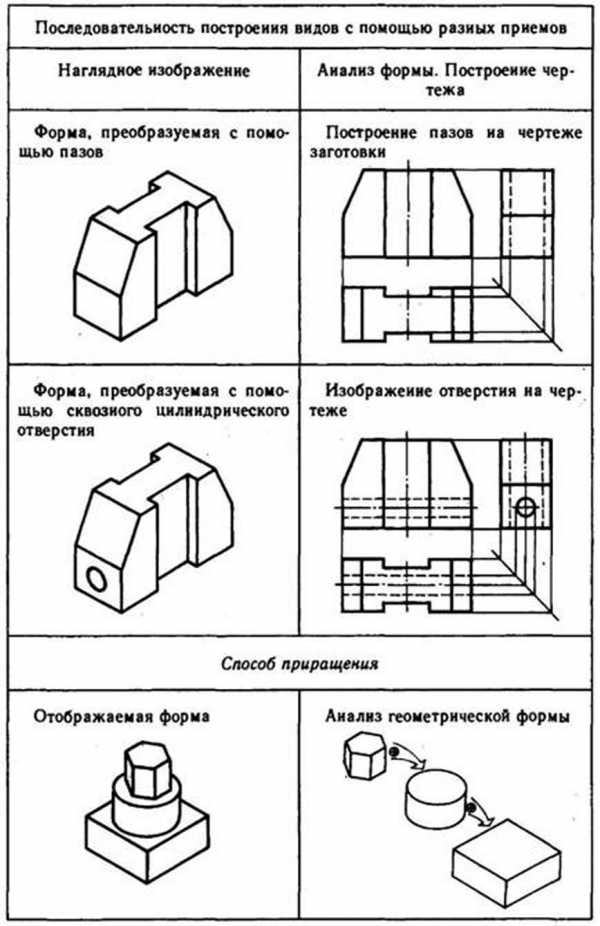

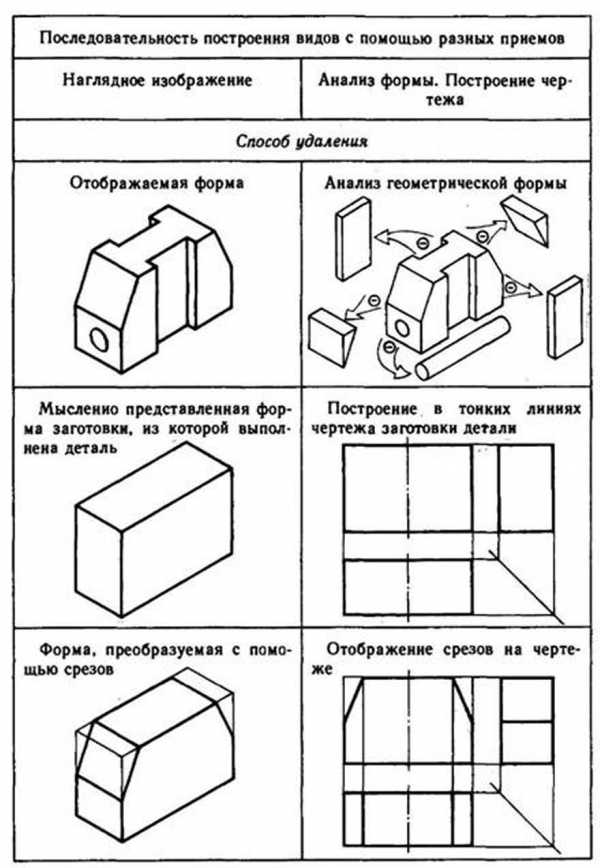

При вычерчивании геометрического тела с использованием приема удаления на чертеже последовательно изменяется форма заготовки с помощью удаления объемов схожих с приемами ее обработки точением, сверлением, фрезерованием и т. п.

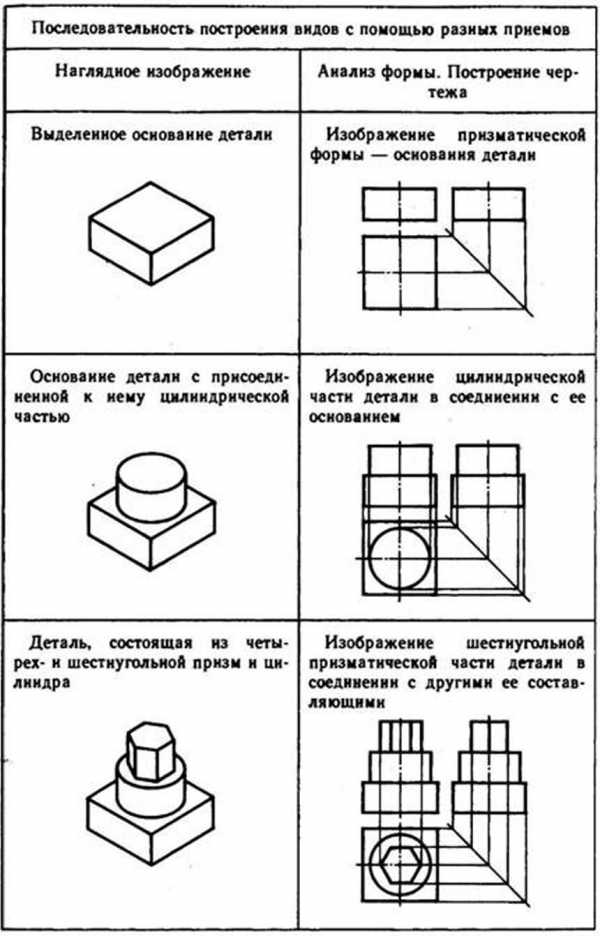

При вычерчивании геометрического тела с использованием приема приращения объемы элементов изделия как бы допол­няют друг друга, приращиваются.

8. Поэлементное вычерчивание геометрических тел, составляющих форму предмета

Построение видов с помощью постоянной прямой чертежа (способ внешнего координирования). Постоянной прямой чер­тежа называют линию, которую проводят из центра координат (точки О) вниз направо под углом 45° (рис. 86).

Предмет мысленно размещают в системе плоскостей проек­ций. Оси плоскостей проекций принимают за координатные оси. Проекционную связь между видом сверху и видом слева осуще­ствляют с помощью линий проекционной связи, которые прово­дят до пересечения с постоянной прямой чертежа и строят под углом 90° друг к другу.

Постоянную прямую чертежа, как правило, используют в тех случаях, когда по двум заданным видам необходимо построить третий вид детали (см. рис. 86). Перечертив два вида детали, строят постоянную прямую чертежа и проводят линии проекци­онной связи параллельно оси ОХ до пересечения с постоянной прямой чертежа, а затем — параллельно оси OZ.

Рассмотренный способ построения называют способом внеш­него координирования, поскольку предмет фиксируется в про­странстве относительно осей плоскостей проекций, которые рас­полагаются вне изображаемого объекта.

(Если на чертеже не показаны оси проекций и необходи­мо выполнить третий вид детали, то можно построить постоян­ную прямую чертежа в любом месте с правой стороны от вида сверху.)

Построение видов с помощью внутреннего координирования объекта. Внутреннее координирование заключается в мысленном введении дополнительных осей координат, привязанных к проецируемому предмету.

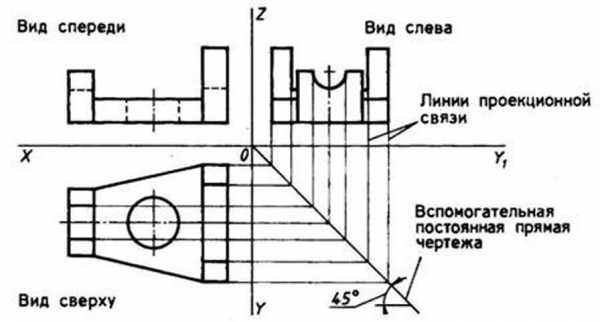

Рис. 86. Построение третьей проекции по двум заданным с помощью постоянной прямой чертежа

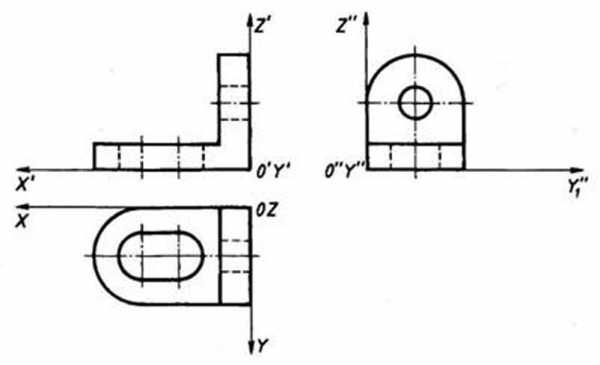

Рис. 87. Построение видов способом внутреннего координирования объекта

cherch.ru

Назначение и расположение видов | Черчение для школьников

В соответствии с ГОСТ изображения на чертежах подразделяются на виды, разрезы и сечения.

Видом называют изображение обращенной к наблюдателю видимой части поверхности предмета. Проецирование ведется на шесть граней куба (рис. 261, а). Изображение, получающееся при проецировании на фронтальную плоскость проекций 1, главное. Предмет располагают перед фронтальной плоскостью так, чтобы главное изображение давало наиболее полное представление о форме и размерах предмета при наилучшем использовании поля чертежа.

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1285065965_location-of-the-drawing.jpg|-->TEnd-->

rn
rn

Расположение видов на комплексном чертеже

rn
rn

Это изображение называют видом спереди или главным видом. Остальные виды называют (рис. 261, б): 2— вид сверху; 3— вид слева; 4 — вид справа; 5 — вид снизу; 6 — вид сзади. Вид сзади можно располагать также рядом с видом справа.

Изображение деталей на шести основных плоскостях проекций применяется сравнительно редко; обычно бывает достаточно меньшего количества видов.

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1285065963_location-of-the-drawing-1.jpg|-->TEnd-->

rn

rn

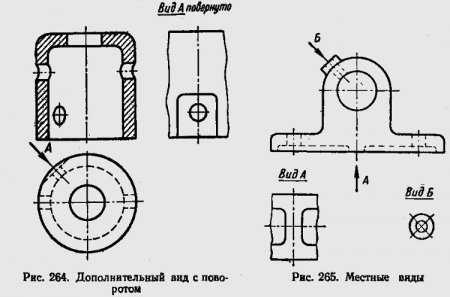

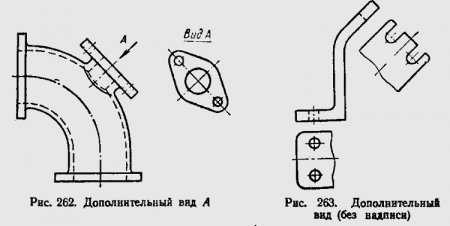

Если отдельные детали не могут быть показаны без искажения их формы и размеров на основных видах, то применяют дополнительные виды на плоскостях, не параллельных основным плоскостям проекций. На примере колена трубы, имеющей патрубок (рис. 262), показано, как поступают в подобных случаях: вместо вида сверху, на котором фланец патрубка изобразился бы с искажением, строят дополнительный вид А путем проецирования на фронтально-проецирующую плоскость, параллельную плоскости фланца, при этом очертания фланца и его отверстий изображаются без искажения. Изображение подписывают: Вид А; шрифт буквенных обозначений принимают при этом приблизительно в два раза крупнее шрифта цифр размерных чисел на данном чертеже; надпись подчеркивают тонкой сплошной линией.

В тех случаях, когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (рис. 263).

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1285065931_location-of-the-drawing-2.jpg|-->TEnd-->

rn

rn

В случае необходимости дополнительный вид разрешается повертывать, но с сохранением, как правило, положения, принятого для данной детали на главном виде (рис. 264). Для ясности к названию вида добавляют слове повернуто.

Изображение отдельного, узкоограничениог'о места на поверхности детали называют местным видом (рис. 265). С помощью вида А на чертеже выяснена опорная поверхность подшипника, закругленные части выемок; с помощью вида Б выяснена форма бобышки. Как видно, местный вид можно показывать с проведением линий обрыва и без проведения таковых, если дается вид на какой-нибудь отдельный элемент детали (бобышку, фланец и т. п.). Оформление местных видов аналогично оформлению дополнительных видов. Размеры стрелок, указывающих Рис. 266. Форма и размеры направление взгляда на дополнительных и местyых видах, приведены на рис. 266.

rn
rn

rn
rn

Форма и размеры стрелки

Посмотреть всю Аренду элитных квартир в Бишкеке в одном месте.

polynsky.com.kg

Виды - Всё для чайников

  • Главная
  • Видеотека
    • Естествознание
      • Физика
      • Математика
      • Химия
      • Биология
      • Экология
    • Обществознание
      • Обществознание - как наука
      • Иностранные языки
      • История
      • Психология и педагогика
      • Русский язык и литература
      • Культурология
      • Экономика
      • Менеджмент
      • Логистика
      • Статистика
      • Философия
      • Бухгалтерский учет
    • Технические науки
      • Черчение
      • Материаловедение
      • Сварка
      • Электротехника
      • АСУТП и КИПИА
      • Технологии
      • Теоретическая механика и сопромат
      • САПР
      • Метрология, стандартизация и сертификация
      • Геодезия и маркшейдерия
    • Программирование и сеть
      • Информатика
      • Языки программирования
      • Алгоритмы и структуры данных
      • СУБД
      • Web разработки и технологии
      • Архитектура ЭВМ и основы ОС
      • Системное администрирование
      • Создание программ и приложений
      • Создание сайтов
      • Тестирование ПО
      • Теория информации и кодирования
      • Функциональное и логическое программирование
    • Программы
      • Редакторы и компиляторы
      • Офисные программы
      • Работа с аудио видео
      • Работа с компьютерной графикой и анимацией
      • Автоматизация бизнеса
    • Прочие
      • Музыка
      • Природное земледелие
      • Рисование и живопись
  • Библиотека
    • Естествознание
      • Физика
      • Математика
      • Химия
      • Биология
      • Экология
      • Астрономия
    • Обществознание
      • Иностранные языки
    • Технические науки

      forkettle.ru

      Основные виды чертежа

      Основные виды чертежа

      Видом называется графическое изображение, представляющее из себя фрагмент поверхности предмета, обращенного к наблюдателю видимой его частью. Виды делятся на, местные, основные, и дополнительные виды. На видах, с целью экономии общего количества графики на поле чертежа, разрешается показывать невидимые контуры предмета при помощи штриховых линий.

      Основные виды

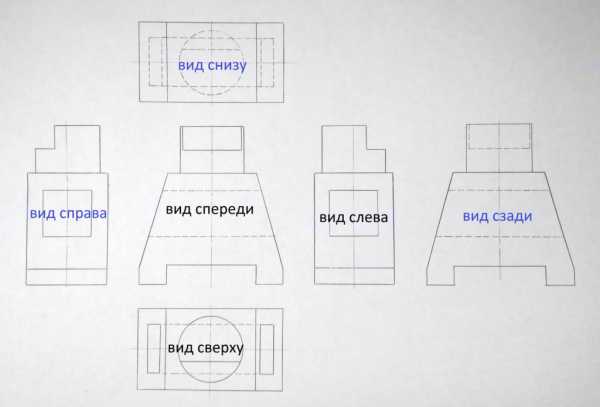

      Отображаемые на поле чертежа виды предмета, получаемые на основных плоскостях проекций, имеют свои названия:

      вид спереди

      вид сверху

      вид слева

      вид справа

      вид снизу

      вид сзади

      Наименования видов на чертёжных графических документах не наносятся, за исключением случаев, если виды не находятся в прямой проекционной связи с главным изображением объекта.

      Если на детали имеются части, которые нужно показать для передачи информации об её индивидуальных особенностях, вид сзади допускается компоновать левее от вида справа.

      Для облегчения чтения чертежа основные виды обычно располагаются относительно друг друга в проекционной связи. В этом случае не требуется нанесения на видах каких-либо надписей, разъясняющих их название.

      В целях более рационального использования пространства чертежа, допускается компоновать виды вне проекционной связи, на любом местоположении плоскости чертежа. Так, например, на изображении слева, вид расположен вне проекционной связи с главным видом. В таких случаях наносится стрелка, указывающая направление взгляда на предмет.

      Данный знак в виде стрелки сопровождается буквенным обозначением, которое идентифицирует получаемый вид, если рассматривать предмет по направлению указателя.

      Над выбранным видом выполняется надпись, которая подчёркивается сплошной тонкой линией, и наносится буква идентичная графическому знаку над стрелкой.

      Располагать деталь на поле чертежа следует так, чтобы главный вид (вид спереди) отображал наиболее полную информацию о геометрических формах предмета при наименьшем числе видов.

      Графическое изображение, позиционированное ниже, представляет два варианта комбинации видов с неправильным расположением и рациональным расположением условной детали.






      sundekor.ru

      СЛОВАРЬ ТЕРМИНОВ по черчению - Технология Jimdo-Page!

      Абсцисса — координата (х) точки, это расстояние от начала коорди­нат вдоль оси пересечения горизонтальной и фронтальной плоскостей проекций до проекции точки на эту ось.

      Аксонометрическое проецирование состоит в том, что данная фигура вместе с осями прямоугольных координат, к которым эта система точек отнесена в пространстве, параллельно проецируется на некоторую плоскость.

      Аппликата — координата (z) точки, это расстояние от начала коор­динат вдоль оси пересечения фронтальной и профильной плоскостей проекций до проекции точки на эту ось.

      Верхнее предельное отклонение — это алгебраическая разность меж­ду наибольшим предельным и номинальным размерами.

      Взаимозаменяемые детали — имеющие возможность выполнения сборки без каких-либо дополнительных операций (подгонки).

      Вид — изображение обращенной к наблюдателю видимой части по­верхности предмета.

      Винтовые поверхности образуются при винтовом движении произ­вольной линии.

      Внутренняя резьба выполнена в отверстии детали.

      Габаритный размер — размер, определяющий предельные внешние (или внутренние) очертания изделия.

      Габаритный чертеж (ГЧ) — документ, содержащий контурное (упро­щенное) изображение изделия с габаритными, установочными и при­соединительными размерами.

      Горизонталь плоскости — это прямая, лежащая в ней и параллельная горизонтальной плоскости проекций.

      Горизонтальная плоскость параллельна горизонтальной плоскости проекций.

      Горизонтальная плоскость проекций расположена горизонтально.

      Горизонтальная прямая параллельна горизонтальной плоскости про­екций.

      Деталь — изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций.

      Допуск — это разность между наибольшим и наименьшим предель­ными размерами.

      Единая система конструкторской документации (ЕСКД) — комплекс государственных стандартов, устанавливающих взаимосвязанные пра­вила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой орга­низациями и предприятиями всей страны.

      Изделие — любой предмет или набор предметов производства, под­лежащих изготовлению на предприятии.

      Изделие вспомогательного производства — это изделие, предназна­ченное только для собственных нужд предприятия, изготавливающе­го его.

      Изделие основного производства — это изделие, предназначенное для поставки (реализации).

      Инженерная графика — наука об изложении и обосновании спосо­бов построения изображений пространственных форм на плоскости в практике выполнения технических чертежей, обеспечивая их вырази­тельность и точность, а следовательно, и возможность осуществления изображенных предметов на практике.

      Исполнительный размер — размер, который используют при изго­товлении изделия и его приемке (контроле).

      Комплекс — два или более изделия, не соединенные на предпри­ятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.

      Комплект — два и более изделия, не соединенных на предпри­ятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогатель­ного характера.

      Компьютерная графика — это создание, хранение и обработка моде­лей объектов и их изображений с помощью ЭВМ.

      Конструкторская база — поверхность, по отношению к которой ори­ентируется другая деталь изделия.

      Конструирование — создание комплекта конструкторской докумен­тации (КД) на изделие с целью его изготовления в производственных условиях.

      Конусность — это отношение диаметра основания конуса (или раз­ности диаметров нижнего и верхнего оснований) к его высоте.

      Кривая линия — ее можно представить себе как траекторию движу­щейся точки на плоскости или в пространстве.

      Линейный размер — это длина, ширина, высота, величина диаметра, радиуса изделия на чертеже.

      Линейчатая поверхность может быть образована прямой линией.

      Масштаб — это отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре.

      Метод Монжа — метод параллельного прямоугольного проецирования на две взаимно перпендикулярные плоскости проекций.

      Монтажный чертеж (МЧ) — документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его остановки (монтажа) на месте применения.

      Начало координат — это точка пересечения осей координат.

      Начертательная геометрия — наука об изложении и обосновании способов построения изображений пространственных форм на плоско­сти и способов решения задач геометрического характера по заданным изображениям этих форм.

      Наружная резьба выполнена на наружной поверхности детали.

      Нелинейчатая поверхность — это поверхность, для которой только кривая линия может быть образующей.

      Неразъемные соединения не предусматривают возможность их разборки, и которые, следовательно, нельзя разобрать без повреждения.

      Нижнее предельное отклонение — это алгебраическая разность между наименьшим предельным и номинальным размерами.

      Ордината — координата (у) точки, это расстояние от начала координат вдоль оси пересечения горизонтальной и профильной плоскостей проекций до проекции точки на эту ось.

      Ось координат — это прямая, по которой пересекаются плоскости координат.

      Ось проекций — линия пересечения плоскостей проекций.

      Параллельная проекция точки — это точка пересечения проецирующей прямой, проведенной параллельно заданному направлению из данной точки, с плоскостью проекций.

      Пересекающиеся прямые. Если прямые линии пересекаются, то их одноименные проекции пересекаются между собой в точке, которая яв-1яется проекцией точки пересечения этих прямых.

      Плоскость — это поверхность, образуемая движением прямой ли­нии, которая движется параллельно самой себе по неподвижной на­правляющей прямой.

      Плоскость координат — это три взаимно перпендикулярных плоско­сти проекций.

      Плоскость общего положения не перпендикулярна ни одной из плос­костей проекций.

      Плоскость проекций — это плоскость, на которую проецируются точки.

      Поле допуска — это поле, ограниченное верхним и нижним пре­дельными отклонениями.

      Посадка переходная — посадка, при которой возможно получение, как зазора, так и натяга в соединении в зависимости от действительных размеров отверстия и вала.

      Посадка с зазором — посадка, при которой всегда образуется зазор в соединении.

      Посадка с натягом — посадка, при которой всегда образуется натяг в соединении.

      Пояснительная записка (ПЗ) — документ, содержащий описание устройства и принцип действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений.

      Предельное отклонение размера — это алгебраическая разность меж­ду предельным и номинальным размерами.

      Предельный размер — это два предельно допустимых размера эле­мента, между которыми должен находиться действительный размер. Один из них называетсянаибольшим предельным размером, другой — наименьшим предельным размером.

      Принципиальная схема — схема, определяющая полный состав эле­ментов и связей между ними и дающая детальное представление о принципах работы изделия.

      Присоединительный размер — размер, определяющий величину эле­мента, по которому данное изделие присоединяют к другому изделию.

      Проекция предмета на плоскость — это изображение на плоскости проекций предмета, расположенного в пространстве, полученное при помощи прямых линий — лучей, проведенных через каждую характер­ную точку предмета до пересечения этих лучей с данной плоскостью проекций.

      Проекция точки предмета — это точка пересечения луча, проведен­ного через характерную точку предмета с плоскостью проекций.

      Проецировать — это построить проекции точек.

      Проецирующая плоскость — плоскость, перпендикулярная соответ­ствующей плоскости проекций.

      Проецирующий отрезок — отрезок, перпендикулярный соответст­вующей плоскости проекций.

      Проецирующая прямая — луч, проведенный через каждую характер­ную точку предмета до его пересечения с плоскостью проекций.

      Простой разрез выполнен одной секущей плоскостью.

      Профильная плоскость параллельна профильной плоскости про­екций.

      Профильная плоскость проекций — это вертикальная плоскость про­екций, перпендикулярная к горизонтальной и вертикальной плоско­стям проекций.

      Профильная прямая параллельна профильной плоскости проекций.

      Прямая общего положения — прямая, ни одна из проекций которой не параллельна осям проекций и не перпендикулярна им.

      Прямоугольные координаты точки — это числа, выражающие ее рас­стояние от трех взаимно перпендикулярных плоскостей проекций.

      Развертка — плоская фигура, полученная при совмещении поверх­ности геометрического тела с одной плоскостью (без наложения граней или иных элементов поверхности друг на друга).

      Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.

      Разъемными называют соединения, повторная сборка и разборка ко­торых возможна без повреждения их составных частей.

      Сборочная единица — изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями.

      Сборочный чертеж (СБ) — документ, содержащий изображение сбо­рочной единицы и другие данные, необходимые для ее сборки (изго­товления) и контроля.

      Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости.

      Скрещивающиеся прямые линии не пересекаются и не параллельны между собой.

      След плоскости — это прямая, по которой некоторая плоскость пе­ресекает плоскость проекций.

      След прямой — это точка, в которой прямая, заданная отрезком, пе­ресекает плоскость проекций.

      Сложный разрез выполнен несколькими секущими плоскостями.

      Сопряжение — это плавный переход одной линии (прямой или кри­вой) в другую — кривую или прямую.

      Спецификация — документ, определяющий состав сборочной еди­ницы, комплекса или комплекта.

      Способ вращения обеспечивается изменением положения прямой линии или плоской фигуры путем поворота вокруг некоторой оси так, чтобы прямая или фигура оказалась в частном положении относитель­но неизменной системы плоскостей проекций.

      Способ перемены плоскостей проекций обеспечивается введением до­полнительных плоскостей проекций так, чтобы прямая линия или пло­ская фигура, не изменяя своего положения в пространстве, оказалась в каком-либо частном положении в новой системе плоскостей проекций.

      Справочный размер — размер, не подлежащий выполнению по данно­му чертежу и указанный для большего удобства пользования чертежом.

      Стандарт — нормативный документ по стандартизации, разработан­ный на основе согласия по существенным вопросам большинства за­интересованных сторон и принятый (утвержденный) признанным ор­ганом.

      Стандартизация — деятельность, направленная на достижение опти­мальной степени упорядочения в определенной области посредством установления положений для всеобщего и многократного использова­ния в отношении реально существующих или потенциальных задач.

      Структурная схема — схема, определяющая основные функциональ­ные части изделия, их назначение и взаимосвязи.

      Схема — документ, на котором показаны в виде условных изобра­жений или обозначений составные части изделия и связи между ними.

      Технический рисунок — это наглядное изображение, выполненное по правилам аксонометрических проекций от руки, на глаз.

      Технические условия (ТУ) — документ, содержащий требования (со­вокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесооб­разно указывать в других конструкторских документах.

      Технологическая база — поверхность, от которой в процессе обра­ботки удобнее и легче производить измерение размеров.

      Угловой размер — размер угла изделия на чертеже.

      Уклон — это величина, характеризующая наклон одной прямой ли­нии к другой прямой.

      Установочный размер — размер, определяющий величину элемента, по которому данное изделие устанавливают на месте монтажа.

      Фронтальная плоскость проекций расположена вертикально.

      Фронталь плоскости — это прямая, лежащая в ней и параллельная фронтальной плоскости проекций.

      Фронтальная плоскость параллельна фронтальной плоскости про­екций.

      Фронтальная прямая параллельна фронтальной плоскости проекций.

      Функциональная схема — схема, разъясняющая определенные про­цессы, протекающие в отдельных функциональных цепях изделия или в изделии в целом.

      Центральная проекция точки — это точка пересечения проецирующей прямой, проведенной из одной точки — центра проецирования — через каждую характерную точку предмета с проецирующей плоскостью.

      Цилиндрическая винтовая линия образуется равномерным движени­ем точки вдоль прямой (образующей цилиндра вращения), равномерно вращающейся (без скольжения) вокруг данной прямой, ей параллель­ной (оси цилиндра).

      Чертеж — это графическое изображение объекта (например, изде­лия) или его части на плоскости (чертежной бумаге, экране монитора и др.), передающее с определенными условностями в выбранном мас­штабе его геометрическую форму и размеры.

      Чертеж детали — документ, содержащий изображение детали и дру­гие данные, необходимые для ее изготовления и контроля.

      Чертеж общего вида (ВО) — документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия.

      Шероховатость поверхности — это совокупность неровностей, обра­зующих рельеф этой поверхности на определенной базовой длине /, с относительно малыми шагами.

      Электромонтажный чертеж (МЭ) — документ, содержащий данные, необходимые для выполнения электрического монтажа изделия.

      Эпюр (эпюр Монжа) образуется в результате поворота плоскости π, вокруг оси проекций на угол 90°. Получим одну плоскость — плоскость чертежа; проекции точки расположатся на одном перпендикуляре к оси проекций — на линии связи. Это чертеж в системе  π1, π2  (или в системе двух прямоугольных проекций).

      Эскиз — это наглядное изображение, выполненное от руки, без применения чертежных инструментов, без точного соблюдения мас­штаба по правилам прямоугольного проецирования, но с обязательным соблюдением пропорций элементов деталей. Эскиз является времен­ным чертежом и предназначен для разового использования.

      zhannet.jimdo.com

      Виды на чертеже и основные виды в машиностроении

      Виды на чертеже подразделяются на: фронтальную, горизонтальную и профильную проекции. Под видами подразумевается те части детали, которые имеют видимые части поверхности. Наиболее полную информацию должен предоставлять главный вид.
      Принимая во внимание ГОСТ 2.305-68, деталь имеет следующие основные виды:
      Главный вид (вид спереди) или же часто используемая фронтальная проекция;

      Вид сверху. Имеет расположение под главным видом. По другому имеются горизонтальная проекция;

      Вид слева. Изображают справа от вида спереди и именуется профильной проекцией;

      Вид справа. Находится слева от вида справа;

      Вид снизу. Имеет свое место над главным видом;

      Вид сзади. Располагается справа от вида слева.

      В машиностроении используются три видовых проекции: профильную, горизонтальную и фронтальную.

      Это для упрощения составления чертежей. Заменяют другие виды с помощью штриховых(невидимых) линий.

      Смотрите пример чертежа здесь.

      Навигация по записям

      chertegik.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
