Виды болтов – болты по назначению, по форме, покрытию, классу прочности и классу точности; гайки по форме, классу прочности, покрытию и классу точности

Содержание

Виды болтов, болты имеют различную форму головки и стержня

Болт используется во многих отраслях производства для скрепления различных элементов. Существует множество видов данного крепежа со своей спецификой и назначением.

Устройство болта

Прежде чем рассмотреть виды болтов, ознакомимся с конструктивным устройством данного крепежа:

1. Головка

Данный элемент необходим для передачи крутящего момента остальной части болта и образованию опорной поверхности.

Формы головок:

а) Шестигранная – стандартная и универсальная головка.
б) Полукруглая – головка с усом или специальным квадратным подголовником. Данное решение необходимо для усиленной фиксации крепежа.
в) Цилиндрическая – стандартная головка под отвертку.
г) Потайная – данная головка не выступает над скрепляемой поверхностью, полностью углубляясь в отверстие.
д) Потайная с винтом.
е) Полукруглая с винтом.
ж) Цилиндрическая с шестигранным углублением под ключ – применяется в машиностроении и приборостроении. Для вращения необходим специальный инструмент.

2. Цилиндрический стержень с наружной резьбой

Виды стержней:

а) Стандартный стержень.
б) Для установки в отверстие с зазором.
в) Для установки в отверстие после использования инструмента «развёртка»;
г) Уменьшенный диаметр части стержня, не имеющего резьбы. Данное решение используется в условиях динамичного напряжения на болт.

Гайка

Гайки бывают следующих видов:

а,б) Шестигранные с фасками нормальные.
в) Шестигранные с фасками низкие.
г) Шестигранные с фасками высокие.
д) Шестигранные корончатые.
е) Шестигранные прорезные.
ж) Гайка-барашек.
з) Круглые гайки.



Основные виды болтов

Вернемся к начальной теме статьи и рассмотрим основные виды данного крепежа. А именно:

  • Мебельный
  • Лемешный
  • Дорожный
  • Высокопрочный
  • Рым-болт

Мебельный болт



Применяется, прежде всего, в мебельной промышленности для сборки и изготовления мебели.

Изделие изготавливается по стандарту ГОСТ 7801-81 с низким классом точности C.

Головка болта имеет полукруглую форму. Под головкой находится ус для усиленной фиксации крепежа.


Марка стали: 10кп
Класс прочности: 3.6,4.8, 5.8
Покрытие: цинк или без покрытия

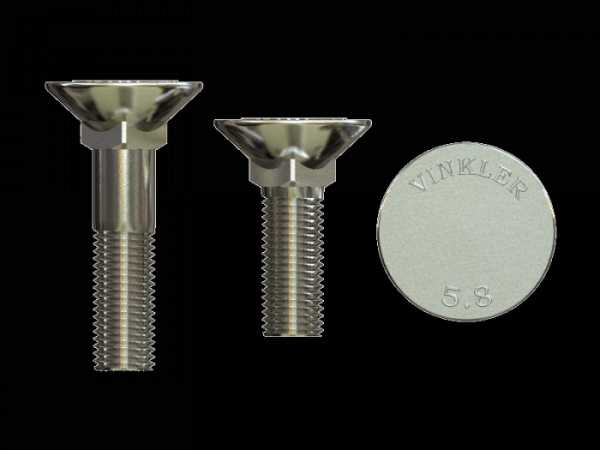

Лемешный болт


Крепеж для различных соединений. Применяется в строительстве и машиностроении.

Изделие изготавливается по стандарту ГОСТ 7786 с низким классом точности С.

У болта потайная головка позволяющая крепежу не выступать над поверхностью.

Марка стали: 10кп
Класс прочности: 4.8, 5.8
Покрытие: цинк или без покрытия



Дорожный болт


Данный крепеж применяется в строительстве металлических конструкций.
Изделие изготавливается по стандарту ГОСТ 7802 с низким классом точности С.

Марка стали: 1759.0
Класс прочности: 3.6
Покрытие: HDG (горячий цинк)



Высокопрочный болт


Используется, прежде всего, для эксплуатации в условиях низких температур и высокой нагрузки.
Изделие изготавливается по стандарту ГОСТ Р52644, ГОСТ 22353 с среднем классом точности B.

Марка стали: 40Х «Селект»
Покрытие: цинк, без покрытия



Рым болт


Данный крепеж используется для монтажных работ.
Изделие изготавливается по стандарту ГОСТ 4751-73 .

Покрытие: цинк
Грузоподъемность: 140, 140, 230, 340, 490, 700, 1200, 1800, 3200, 4600, 6300, 8600 кг.



На самом деле видов болтов намного больше, но мы не будем их рассматривать в связи с узкой спецификой таких крепежей.
Если вам необходима консультация или помощь специалистов, свяжитесь с нами по телефону (812) 309-54-79.

Полнезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

eurasiakrep.ru

Что такое болт — все об этом крепежном изделии

Болт в деталях

Есть конкретная терминология, без которой будет трудно разобраться при обсуждении болтов. Поэтому необходимо познакомиться с такими определениями, как резьба, шаг резьбы и т.д.

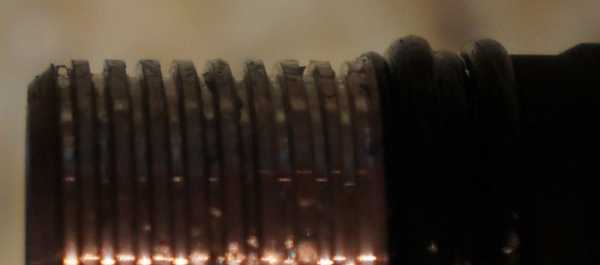

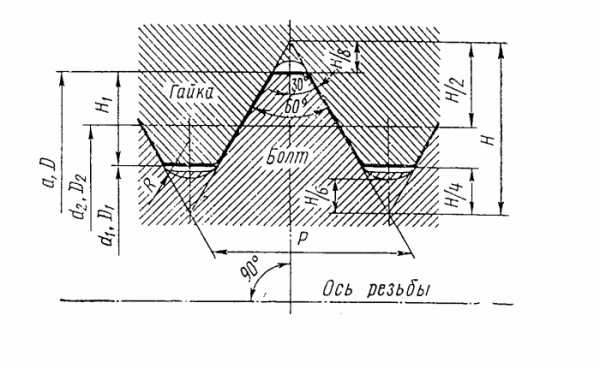

Резьба – спираль, нарезанная на поверхность стержневой части болта по винтовой линии с постоянным шагом. Существует большое множество типов нарезки резьбы, методов и ГОСТов. Самая популярная резьба, которая имеет широкое распространение и применение - это метрическая резьба.

Шаг резьбы – это высота, измеренная от одного витка в резьбе до другого. В резьбе шаг резьбы постоянный, соблюдается по ГОСТам, измеряется в миллиметрах.

Виток резьбы – один оборот резьбы.

Длина свинчивания – это длина всей резьбы на поверхности стержневой части болта.

Применение болта

Болты классифицируются по назначению, они бывают: лемешные, машиностроительные, дорожные и мебельные. В зависимости от места применения различается тип болта и класс его прочности. К примеру, нельзя для узла в силовом агрегате машины вкрутить болт для мебели, если он еще и обладает меньшей прочностью. А как правило, мебельные болты сделаны из менее прочного металла, который не приспособлен работать в экстремальных условиях.

Это значит, что необходимо четко разделять типы болтов и области их применения. Кроме четырех перечисленных типов, существует еще одна классификация по применению.

Классификация болтов в зависимости от области применения

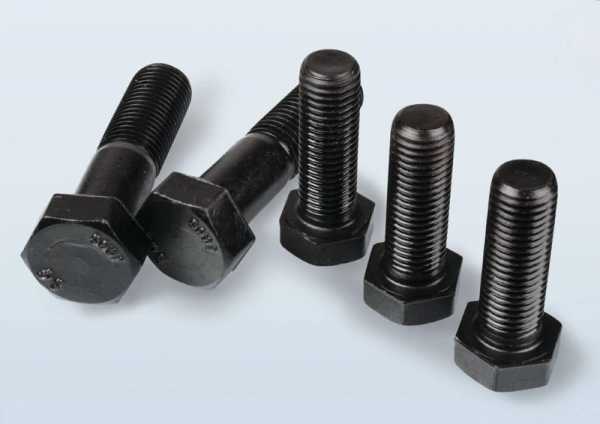

  • Черные болты. Изготавливаются методом штамповки. Обычно материалом для штамповки является высокоуглеродистая сталь. Эти болты применяются для соединения в неответственных деталях машины. Данный класс предназначен для грубой сборки, только в тех узлах, где не будет большой нагрузки, долгих монотонных колебаний. Механическая обработка при производстве черновых болтов осуществляется только при нарезке резьбы.
  • Получистые болты. Здесь сначала происходит штамповка, а затем механическая обработка поверхностей. При этом обрабатывается не весь болт, головка болта не подвергается обработке, однако на внешний вид и на механические свойства это влиять не должно. Головка должна точно соответствовать требованиям ГОСТ. Материал для получистых болтов – среднеуглеродистая сталь. Применяется такой болт в большинстве соединений, способен выдерживать продолжительные монотонные колебания, неслабые нагрузки.
  • Чистые болты. Материалом для изготовки могут являться легированные стали, сплавы цветных металлов и низкоуглеродистая сталь. Обработка чистого болта производится в полной мере, а это значит, что механическую обработку проходят все части болта. Благодаря применению высококачественных прочных металлов и сплавов, болт можно применять в важных узлах. А благодаря полной обработке, их можно применять в открытых местах, где важен внешний вид.

К перечисленному стоит добавить некоторые пояснения. Одно из свойств, по которому идет классификация качества металла, это количество содержания углерода в стали. Соответственно, чем меньше углерода в стали, тем качественнее получается сама сталь. В сталях с низким содержанием углерода значительно повышается уровень износостойкости и прочности.

На заметку. Для повышения качества стали, для улучшения конструкционной прочности производится легирование. Этот процесс подразумевает собой ввод в состав стали легирующие элементы, которыми могут являться: вольфрам, ванадий, титан, хром, марганец, никель и другие металлы и неметаллы.

Классификация по прочности

У шпилек, болтов и винтов есть подразделение на 11 классов прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9. Первое число до точки определяет номинальное временное сопротивление, измеряется оно в , для нахождения умножается на 100. Второе число, после точки, это отношение предела текучести к временному сопротивлению в процентах, измеряется также в , для нахождения умножается на 10. Соответственно, чем выше показатели, тем прочнее будет деталь. В России, согласно ГОСТ, принято считать высокопрочными болты те, что находятся в диапазоне прочности от 6.8 до12.9.



Формы болтов

Благодаря широкому диапазону выбора форм, можно делать различной сложности конструкции, осуществлять различные проекты. В зависимости от ситуации и типа соединения может потребоваться совершенно нестандартный болт. Однако найти подходящий тип не составит труда, достаточно для начала определиться с основным, формой. По форме различают:

  • Болты с потайной головкой
  • Болты с шестигранной головкой
  • Рым-болты
  • Анкерные болты
  • Болты с фланцем
  • Болты с полукруглой головкой
  • Откидные болты

В данной статье подробно будет рассмотрен последний вариант в списке форм болтов.

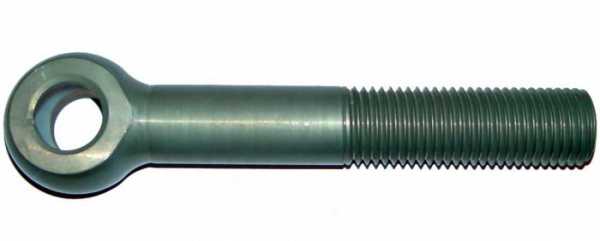

Болт откидной

Отличается он своим предназначением и конструкцией. Как и во всех болтах здесь металлический стержень, на котором нанесена резьба, но в отличии от всем известного болта с шестигранной головкой, здесь, вместо головки, кольцо. Отверстие внутри кольца позволяет использовать в креплении карабины.

Головка откидного болта бывает не только в форме кольца, а еще и в форме полусферы и вилки. Конструкция болта с вилкой разработана специально для шарнирных соединений. Головка в форме полусферы позволяет сделать довольно плотное прижатие при соединении с гибкими и упругими поверхностями. Основная область применения откидных болтов – такелажные работы.

В основном, материалом для штамповки данного типа болта является сталь с высоким или средним содержанием углерода, а также легированные стали, значительно реже низкоуглеродистые стали.

Отдельным преимуществом откидных болтов является прочность и быстрота построения соединения. Например, откидные болты применяется в узлах соединения мебели, еще в полевых условиях, когда нужно быстро зафиксировать станок или устройство к платформе.

ogodom.ru

Винт и гайка. Болты. Виды и работа. Применение и особенности

Винт и гайка – самое распространенное сочетание крепежных элементов. Они встречаются повсеместно, начиная от мобильных телефонов, и заканчивая автомобилями и самолетами. Винт представляет собой стержень с накатанной резьбой и головкой для ввинчивания, сделанной под торцевую грань, ключ или отвертку. Гайка имеет форму кольца, отверстие которого оснащено резьбой. Данные крепежные изделие бывают разного диаметра, длины и формы.

Данные крепежные элементы можно встретить практически в любом механизме, состоящем из собранных деталей. Винт и гайка могут иметь различную конструкцию, но в большинстве случаев универсальны и могут переставляться с одного механизма на другой. Их используют в тех местах, где требуется обеспечить устойчивое соединение на растяжение.

Винт и гайка – особенности конструкции

При рассмотрении конструкции винта можно заметить, что он очень похож на болт. Внешне оба эти крепежные элемента представляют собой металлический стержень с резьбой по всей поверхности и головкой со шлицами для фиксации инструмента для вкручивания. Бытует мнение, что главное их отличие заключается в том, что болт проходит сквозь соединяемые элементы и стягивает их при вкручивании в гайку, а винт ввинчивается непосредственно в одну из деталей для соединения, которое имеет нарезанную резьбу. Данное утверждение в корне неверно, что подтверждает ГОСТ 27017-86, в котором напрямую указано, что болт может крепиться как в гайку, так и в резьбовое отверстие.

Определение в ГОСТе развеивает и утверждение, что винт предназначен для вкручивания гранью или отверткой, а болт только с помощью гаечного ключа. Единственное отличие между данными двумя элементами заключается в их предназначении. Винт обеспечивает соединение на растяжение, а болт на растяжение и срез. Тем не менее в большинстве случаев винт действительно затягиваться с помощью отвертки или грани, в то время как головка под рожковый ключ является редкостью.

Гайка представляет собой крепежный элемент в форме кольца, с внутренней резьбой, предназначенной для навинчивания на винт, шпильку или болт. Внешняя ее сторона может иметь шестигранную форму, предназначенную для применения с обычным рожковым ключом, квадратную или со специальными лопастями для пальцев, так называемыми барашками.

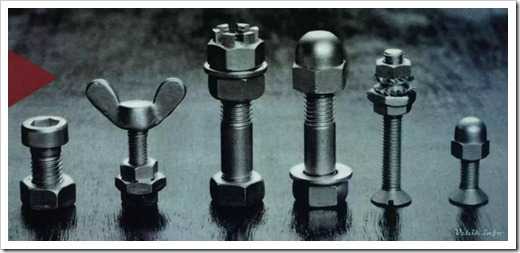

Разновидности гаек

Поскольку гайки используются для крепления различных элементов, они отличаются не только по размеру, но и по форме.

Самыми распространенными являются следующие виды:
  • Шестигранная.
  • Корончатая.
  • Колпачковая.
  • Барашек.
  • Квадратная.
  • Шлицевая.
  • Рым-гайка.
Шестигранная

Самый распространенный вид. Она предназначена для затягивания или раскручивания с применением гаечного ключа любой конструкции. Нередко по ободу такого крепежа имеется фаска, облегчающая захват ключом, что очень важно при работе в труднодоступном месте.

Корончатая

Форма является более редкой. По внешней торцевой части крепежа имеются неглубокие пазы, похожие на зубья короны. Такая конструкция применяется в тех механизмах, где существует высокий риск самораскручивания крепежа. В стержне винта имеется специальное отверстие, в которые вставляется штифт, проходящий в пазе гайки, что делает невозможным самовольное раскручивание. Чтобы снять такой крепеж необходимо предварительно вручную вытащить штифт, после чего воспользоваться ключом.

Колпачковая

Конструкция применяется в тех случаях, когда необходимо не только создать надежное соединение, но и замаскировать его или предотвратить попадание на его поверхность воды. При использовании колпачкового типа можно не беспокоиться, что резьба заржавеет, и при раскручивании появятся затруднения. Такой крепеж часто применяется на мебели. Колпачковая гайка большого размера используется для фиксации дисков на автомобилях.

Барашек

Считается одним из самых удобных типов. Данная конструкция имеет специальные лопасти, позволяющие проводить удобное накручивание вручную. Такие винт и гайка работают без использования дополнительных инструментов. Барашек можно встретить на мебели, а также в тех случаях, когда приходится постоянно проводить сборку и разборку, а ключ не всегда есть под рукой.

Квадратный

Обычно вставляется в прямоугольный паз на детали для соединения, что обеспечивает фиксацию, не давая возможность проворачиваться. Благодаря этому дополнительное удержание с помощью ключа не требуется. Это важно при соединении в труднодоступных местах, когда сложно достать до гайки, чтобы ее придержать. Подобное соединение встречается в розетках для зажима жил проводов.

Шлицевая

Конструкция имеет круглую форму с выбранными на боковой части шлицами перпендикулярными резьбе. Такой тип можно закрутить с помощью спецключа. Он применяется в основном при авиастроении. Также бывают специальные вилочные отвертки, для работы с мелкими шлицевыми гаечками.

Фланцевая

Конструкция сочетает в себе обычную шестигранную гайку с прилегающей шайбой, которая увеличивает площадь давления на притягиваемую поверхность. Данная конструкция предназначена для соединения деталей, работающих под большой нагрузкой. Шайба эффективно подавляет вибрации, снижая самораскручивание.

Рым-гайка

Имеет металлическое кольцо, предназначенное для продевания сквозь него троса или цепи. Для накручивания крепления такого типа достаточно вставить стержень в кольцо, и провести затягивание. Винт и гайка рым конструкции могут закручиваться без использования специального ключа. Вполне можно обойтись плоскогубцами или сделать все пальцами.

Виды винтов

Винты бывают различной толщины и длины. Чем они крупнее, тем более надежное соединение могут обеспечить. Кроме того, они различаются между собой по форме головок, а также по шлицам, нанесенным на шляпку.

Форма головок бывает:
  • Плоская.
  • Выпуклая.
  • Круглая.
  • Грибовидная.
  • Потайная.
  • Полупотайная.

Плоский винт и гайка под ключ самые распространённые типы соединения. Они используются в тех местах, где выступающие части крепежа не мешают. В первую очередь это касается скрытых участков, находящихся в корпусе бытовой техники, автомобилей и прочих механизмов.

Выпуклая, круглая и грибовидная форма используется на видимых участках, при этом, сглаженные верхние грани легко скользят при механическом контакте, что минимизирует травмы и не цепляет одежду.

Потайная головка имеет коническую форму с плоским верхом, такой тип часто можно встретить на шурупах. Шляпка такого винта предназначена для вкручивания в поверхность соединяемых элементов заподлицо, что делает головку практически незаметной.

Полупотайной формы похожи на потайную, но ее верх не плоский, а слегка скругленный. Такое крепление тоже может входить в соединяемые детали, при этом сверху одевается специальная заглушка из пластика, обеспечивающая защиту от коррозии и скрывающая крепление.

Что касается видов шлицев, то их существует более 20 штук. Многие из них практически не используются. Самыми популярными являются шлицы под прямую или крестообразную отвертку. Они применяются повсеместно, начиная от детских игрушек, компьютерной мыши и заканчивая панелями в поездах. Также популярностью пользуются щипцы под торцовый ключ с четырьмя, шестью или сделанными по форме звездочек гранями.

Специализированные

Кроме этого, существует еще масса необычных форм, которые придуманы под спецключ. Специализированные винт и гайка используются на фирменной технике, с целью предотвратить несанкционированную разборку, что может быть запрещено по условиям гарантии. Ярким тому примером являются винты используемые компанией Apple, открыть которые можно только торцевым ключом в форме клевера. Такой шлиц называется Pentalobe.

Существует еще масса подобных примеров. В большинстве случаев такая форма применяется на мелких винтах, поэтому для их раскручивания можно воспользоваться подручными средствами. Зачастую вполне можно обойтись обычной плоской отверткой, но при этом шлицы будут повреждены, поэтому для обратной сборки придется заменить винт привычным. Если тип рисунка шлицев совсем необычный, то в него можно налить суперклей и вставить подходящую по размеру отвертку или торцевой ключ, что позволит после приклеивания выкрутить крепление. В этом случае винт тоже будет испорчен. Вместо клея можно воспользоваться холодной сваркой или расплавленным оловом. На крайний случай такую головку можно высверлить.

Похожие темы:



tehpribory.ru

Виды болтов и гаек. Описание классификации составных частей резьбовых соединений.

Болтовое соединение считается одним из самых древних на нашей планете. Действительно, простота но вместе с тем надёжность создаваемого соединения позволяет использовать его практически всюду. Однако, по большому счету производить болты и гайки начали только в XV в. Тогда каждая отдельная гайка подходила только к собственному болту, так как производство было исключительно ручным.

На сайте accordprom.ru Вы сможете найти широкий ассортимент метизов (болты, гайки и т.д.). Между тем, такая продолжительная история отчасти является причиной широкого разнообразия означенных элементов. Ниже будут описаны наиболее распространённые из них.

Виды современных болтов

Наиболее распространены в современной промышленности следующие модели:

  • болт классический;
  • болт с фланцем;
  • рым-болт;
  • анкерные болты и т.д.

Классический болт представляет собой металлический стержень, с одной стороны которого располагается шестигранная головка под ключ, а с другой – нарезанная резьба (существуют различные стандарты).

Фланцевый болт отличается от классического (как видно из названия) лишь фланцем. Он представляет собой небольшую «юбочку». Она находится непосредственно у нижнего края шестигранной головки.

Преимуществом этого болта считается то, что для обеспечения крепкого соединения (в особенности требуется на производствах, где постоянно происходят вибрации) не требуется дополнительной шайбы.

Анкерные болты также распространены. Они позволяют создать соединение, которое обладает невероятной прочностью на отрыв. Достигается это за счёт распорки конструкции в отверстии (увеличивается площадь сцепления болта с поверхностью).

Гайка – ответная часть болта

Болт – это лишь половина соединения. Безусловно, резьба может быть нарезана прямо в детали, если это позволяет её толщина. Однако, в большинстве случаев болтовое соединение без гайки в принципе невозможно.

Далее представлены наиболее распространённые виды гаек: классическая, гайка-барашек, кузовная, шлицевая и т.д.

Гайки-барашки могут быть демонтированы без использования гаечного ключа за счёт двух лепестков. Пальцы упираются в них, и создаваемое мускульное усилие в случае целостности резьбы позволяет открутить гайку.

Шлицевая гайка полностью «утапливается» в деталь. Закрутка выполняется посредством специализированной отвёртки.

Смотрите также:

В видео наглядно демонстрируется технологический процесс производства гаек и болтов:

Твитнуть

postroyka.org

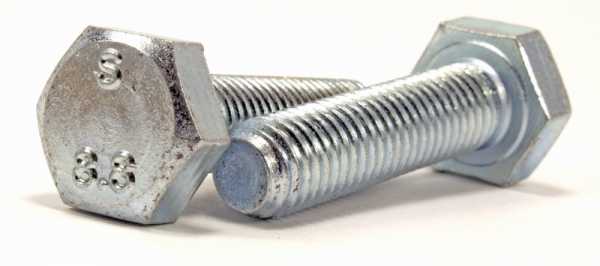

Класс прочности болтов: маркировка, классификация, ГОСТ

В продаже можно встретить самые различные крепежные элементы, которые могут применяться для соединения нескольких изделий в одну конструкцию. Наиболее распространенным предложением можно назвать болты. Они применяются на протяжении последних нескольких десятилетий. Различные виды болтов характеризуются различными геометрическими параметрами и эксплуатационными качествами. К примеру, класс прочности болтов может варьироваться в достаточно большом диапазоне. Рассмотрим подробнее характеристики болтов, которые определяют область применения получаемых механизмов и его срок службы.

Класс прочности болтов

Класс прочности резьбового крепежа

Класс прочности гаек определяет его механическими свойствами. Для классификации изделия по этому параметру применяется ГОСТ 1759 4-67. Согласно нормативной документации класс прочности делится на 11 категорий.

Скачать ГОСТ 1759.4-87 Болты, винты и шпильки. Механические свойства и методы испытаний»

Применяемое обозначение винтов имеет следующие особенности:

  1. Расшифровать класс прочности 10 или 9 достаточно просто. Применяемые правила маркировки позволяют упростить поставленную задачу по выбору подходящих крепежных элементов.
  2. Определить класс прочности шайб или других крепежных материалов можно при рассмотрении нормативной документации. Первая цифра обозначения умножается на 100, за счет чего получается показатель прочности на растяжение и на разрыв. Предел прочности определяет то, насколько прочным является применяемое крепежное изделие.
  3. В маркировке есть и второе число, которое может применяться при расчете основных показателей. К примеру, класс точности 8.8 говорит о том, что второй показатель соответствует соотношение предела текучести к временному сопротивлению. В данном случае показатель составляет 80%.

При изготовлении крепежного материала из нержавеющей стали или других материалов следует учитывать следующие моменты:

  1. Предел текучести – значение нагрузки, при которой материал после деформации не подлежит восстановлению. При расчете нагрузки, которая оказывает воздействие на резьбу, учитывается тот момент, что должен быть трехкратный запас прочности.
  2. Таблица прочности болтов применяется для выбора наиболее подходящего крепежного материала.

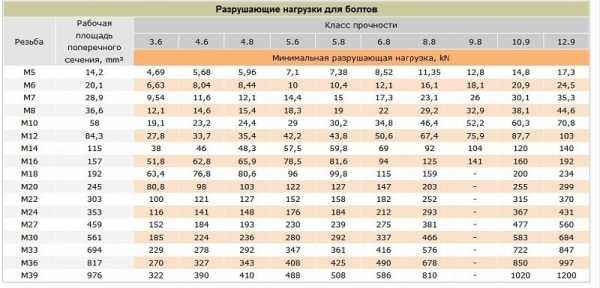

Разрушающие нагрузки для болтов

Применяемые болты по ГОСТУ с сопротивлением 800 МПа и больше могут выдерживать существенную нагрузку. Именно поэтому они получили широкое распространение при строительстве мостов или других ответственных конструкций.

Нюансы выбора крепежа

К выбору крепежа следует относиться с большой ответственностью. Это связано с тем, что показатель их прочности может существенно отличаться. Подбор проводится с учетом того, какая марка стали болтов обладает более подходящими эксплуатационными качествами. К ключевым моментам отнесем следующую информацию:

  1. Тип применяемого материала при изготовлении.
  2. Класс точности.
  3. Применяемые методы термической и химической обработки.

Высокопрочные болты могут изготавливаться из различных металлов. Ключевыми моментами назовем:

  1. В большинстве случаев применяются следующие металлы: 10КП, 20КП, сталь 10, сталь 20, 20Г2Р, 40Х. Эти металлы соответствуют всем установленным требованиям по физико-механическим качествам.
  2. Для повышения эксплуатационных качеств может проводится термическая обработка. Для выполнения подобной операции применяются специальные электрические печи. За счет создания специальной защитной среды обеспечиваются требуемые эксплуатационные качества.
  3. Углеродистые стали получили самое широкое распространение. Это связано с их относительно невысокой стоимостью, а также высокими эксплуатационными качествами.

Оцинкованые болты

Диаметр болтов также является важным критерием выбора. Диаметральные размеры могут варьироваться в достаточно большом диапазоне. С увеличением показателя площади поперечного сечения повышается прочностью и надежность соединения. Длина болтов считается важнейшим геометрическим показателем, который нужно учитывать.
Применяемые материалы могут иметь самые различные характеристики К примеру, уделяется внимание тому, какова твердость болтов.

Слишком низкий показатель может стать причиной деформации резьбовой поверхности при возникновении продольной нагрузки.

Перед выбором наиболее подходящего крепежного элемента нужно учитывать особенности соединения деталей при применении этого крепежного материала:

  1. Проведенные исследования указывают на то, что при правильном выборе класса прочности и момента затяжки можно обеспечить наиболее качественное соединение. Кроме этого, обеспечивается защита от самопроизвольного откручивания и длительный срок службы изделия.
  2. Качественный крепеж выдерживает поперечные и осевые нагрузки. При изготовлении крепежа применяются специальные металлы и сплавы, которые хорошо противодействуют нагрузкам, воздействующим в любом направлении.
  3. Существенно упрощается процесс монтажа и демонтажа. Стоит учитывать, что некоторые металлы могут окисляться, и через некоторое время пройти демонтаж конструкции будет сложно. Однако, упростить задачу можно при применении специального вещества.
  4. Есть возможность получить разъемные соединения. Очень часто можно встретить ситуацию, когда для выполнения различных работ требуется провести разбор конструкции. Для проведения демонтажных работ требуются простые инструменты, на выполнение работы, как правило, уходит немного времени.
  5. Существенно снижается стоимость получаемого изделия. Сварочное соединение обходится дорого, так как предусматривает использование специального сварочного аппарата.

Качество соединений можно существенно повысить при применении дополнительных различных элементов. К примеру, используются шайбы и контргайки, которые существенно повышают качество и надежность соединения.
Однако, у резьбовых соединений есть и несколько существенных недостатков:

  1. Концентрация напряжения в месте впадины профиля резьбы. Стоит учитывать, что применение специального металла позволяет существенно повысить надежность резьбовой поверхности.
  2. Есть вероятность того, что гайка открутится при сильном механическом воздействии. Конечно, для исключения подобной вероятности могут применяться различные методы фиксации.

Кроме этого, выделяют несколько видов резьбового крепления. Примером можно назвать болтовое и винтовое соединение. Некоторые соединения могут проводиться при помощи шпилек. Выбор более подходящего крепежного элемента проводится с учетом того, какими качествами должно обладать изделие.

Маркировка болтов

Маркировка болтов может проводиться при применении разработанных стандартов ISO. Система маркировки подразумевает применение специальных таблиц. Кроме этого, все стандарты, применяемые на территории России, были разработаны несколько десятилетий назад. Класс прочности считается наиболее важным показателем, который учитывается при производстве практически всех крепежных элементов.
Рассматривая обозначение болтов, следует уделить внимание нижеприведенным моментам:

  1. Обязательная маркировка проводится при изготовлении винтов, диаметр которых составляет более 6 мм. Наносится маркировка прочности болтов и других показателей на изделия меньшего диаметра только по желанию производителя.
  2. Сортамент применяемых крепежных изделий с крестообразными или прямыми шлицами не предусматривает маркировку. Изделия, имеющие шестигранные шлицы, маркируются обязательно.
  3. Обязательной маркировке не подлежат не штампованные варианты исполнения, которые изготавливаются путем точения и резания. Маркировка наносится только в том случае, если этого требует заказчик. При этом расшифровка может проводится по-разному, стандарты применяются не во всех случаях.

Рассматривая части болта, на которые наносится разметка, следует уделить внимание торцевой и боковой поверхности. Если применяется боковая поверхности, то обозначения наносятся углубленными знаками.

Классификация болтов

Существуют самые различные типы болтов. Выбор проводится в зависимости от того, какими эксплуатационными качествами должен обладать создаваемое изделие. Классификация болтов может проводится по нескольким критериям:

  1. Классу прочности. Если рассматривать наиболее распространенные таблицы, то основным критерием становится класс прочности. Он определяет возможность применения изделия в тех или иных случаях. Специальные болты могут обладать высокой прочностью, применяться при сооружении мостов или создании других ответственных конструкций. Класс прочности крепежа указывается практически всеми производителями. Это связано с тем, что класс прочности определяет возможность применения изделий в тех или иных условиях.
  2. Классификация по размеру важна. Это связано с тем, что с увеличением площади поперечного сечения повышается сопротивление скручиванию. Однако, для больших крепежей требуются отверстия с большим диаметром. Что касается длины стержня, то он выбирается в зависимости от толщины соединяемых элементов и требуемой длины резьбового соединения.
  3. Существуют различные виды головок. Примером можно назвать изделие с шестигранной головкой или в виде восьмигранника. Стоит учитывать, что этот показатель лишь определяет то, какой инструмент подходит больше всего для работы.

Виды болтов

Могут применяться и другие показатели для классификации крепежей. К примеру, в некоторых случаях уделяется больше всего внимания твердости поверхности. Однако, выбор зачастую проводится при учете класса точности. Именно поэтому классификация проводится по классу точности, которая указывается в нормативной документации и при проектировании.

Болты высокой прочности

В большинстве случаев применяются обычные соединительные элементы, при изготовлении которых применяется углеродистая сталь. Однако, при необходимости можно приобрести высокопрочные болты, которые могут применятся при создании высокопрочных соединений. Маркировка высокопрочных болтов проводится по общим стандартам.
Изготовление болтов высокой прочности проводится с учетом нижеприведенной информации:

  1. При изготовлении применяются специальные сплавы, которые характеризуются высокой прочностью и твердостью. Они обходятся дороже, чем углеродистая сталь, но все же применение получаемых изделий целесообразно в самых различных случаях.
  2. Для повышения прочности и твердости проводится термическая обработка. Она предусматривает изменение химического состава металла и структуры получаемого материала.

Болты высокой прочности

На высокопрочные болты может составляться собственная нормативная документация. Кроме этого, классификация проводится следующим образом:

  1. Крепежи с буквой «У» в маркировке применяются для эксплуатации при температурах ниже -40 градусов Цельсия. Однако, рассматриваемая буква указывается не во всех случаях маркировки.
  2. Предложение с исполнением ХЛ могут эксплуатироваться в более жестких эксплуатационных условиях, к примеру, при температуре от -40 до -65 градусов Цельсия. При маркировке в этом случае указывается класс точности.

Болты и гайки высокопрочные сегодня встречаются довольно часто. Это связано с высокими эксплуатационными качествами, которые позволяют расширить область применения изделия.

Точность болтов

Еще одним важным показателем можно назвать класс точности болтов. Это связано с тем, что при изготовлении могут применяться самые различные методы нарезания резьбы и обработки цилиндрической поверхности. Рассматривая показатель точности отметим нижеприведенные моменты:

  1. С повышение точности получаемое резьбовое соединение служит намного дольше.
  2. Предложение обладает более точной геометрической формой.
  3. Между крепежным изделием и образованным отверстием нет пространства, которое может стать причиной расшатанности соединения.

С повышением показателя точности также возрастает стоимость крепежа.

Именно поэтому крепежные материалы, применяемые при изготовлении не ответственных механизмов, обладают средним показателем точности. Применение современного оборудования при точении позволяет получить крепежи с высоким показателем точности.
В заключение отметим, что производством рассматриваемых материалов занимаются различные компании. Во многом качество получаемого изделия зависит от применяемого оборудования и технологии производства. Некоторые производители могут снизить качество крепежа для того, чтобы уменьшить его стоимость.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Виды болтов и их классификация - Использование крепёжных изделий в строительстве

Здравствуйте, читатель сайта про ремонт своими руками BabyRemont.ru.

Болт — это крепёжное изделие в виде металлического стержня, с одной стороны которого расположена головка, а с другой винтовая канавка. Болты предназначены для соединения различных отдельных частей конструкций и механизмов при помощи гайки. Головки разделяются на многогранные (зачастую шестигранные) и на фасонные (полукруглые, потайные, стыковые, закладные, клеммные).

Самые распространённые — это болты с шестигранными головками. Они выдерживают самые различные нагрузки:

  • динамические,
  • статические,
  • цикличные.

Виды болтов с головкой в виде шестигранника различны:

  • По диаметру безрезьбовой части стержня и резьбы.
  • По длине резьбы и длине стержня.
  • По размеру под ключ S.
  • По точности изготовления (грубой, нормальной, повышенной).

Классификация болтов

Болты классифицируются:

  • По назначению.
  • По форме.
  • По классу прочности.

Классификация по назначению

  • Лемешные болты предназначены для крепления навесного оборудования в сельскохозяйственных машинах.
  • Мебельные болты применяются в строительстве и мебельной промышленности.
  • Дорожные болты применяются для крепления металлоконструкций, а также для дорожных ограждений.
  • Машиностроительные болты применяются в сферах: машиностроение, приборостроение, автомобилестроения, строительство, как детали соединения.

Классификация по форме

  • Анкерные;
  • Откидные;
  • Рым-болты;
  • С фланцем;
  • С потайной головкой;
  • С полукруглой головкой;
  • С шестигранной головкой.

Классификация по классу прочности

Механические свойства шпилек, винтов и болтов из углеродистых легированных и нелегированных сталей в нормальных условиях характеризуют одиннадцать классов прочности:

  • 12.9;
  • 10.9;
  • 9.8;
  • 8.8;
  • 6.8;
  • 6.6;
  • 5.8;
  • 5.6;
  • 4.8;
  • 4.6;
  • 3.6.

Умножив первое число перед точкой на 100, Вы определите номинальное временное сопротивление. Умножив второе число после точки на 10, Вы получите отношение предела текучести к временному сопротивлению, выражаемое в %. Произведение этих двух чисел, умноженное на 10, определит номинальный предел текучести.

Для соединения и крепления кранов, соединения деталей сельскохозяйственных машин, железнодорожных креплений и так далее используются высокопрочные болты.

Изготавливаются они с применением современных технологий горячей и холодной высадки и накатки резьбы, которая осуществляется на специальных автоматах. Затем их термообрабатывают и наносят покрытие. Исходное сырьё для изготовления высокопрочных крепёжных изделий — проволока из легированных и низкоуглеродистых сталей.

Подробный процесс изготовления болтов Вы можете посмотреть на видео:

Подпишитесь бесплатно на журнал BabyRemont.ru и получайте новые полезные статьи про ремонт своими руками прямо на Вашу электронную почту.

Дополнительно почитайте тематические статьи:

babyremont.ru

Болты: свойства и применение - house-help.info

Виды болтов. Размеры элементов. Свойства и функции болтов. Применение. Виды головок. Надежность и долговечность

В наше время с использованием высоких технологий невозможно обойтись без болтов. Монтаж конструкций разного вида требует применения крепежных изделий. Главная задача таких элементов – скрепить конструкцию или ее отдельные части. Именно у нас можно найти различные виды болтов, разного размера и предназначения.

Виды болтов, которые можно купить на рынке Украины

Назначение болта может быть самым разным. Используют их как в машиностроении, так и в мебельном производстве. Ни один вид промышленности не может обойтись без крепежных изделий, которые делятся на классы и типы прочности. Качество металла для изготовления болта определяется количеством содержания углерода в стали. Соответственно, чем меньше углерода, тем износоустойчивее и прочнее предмет.

По применению разделяют такие болты:

  1. Черные. Их изготовление происходит штамповочным методом из высокоуглеродистой стали. Основное предназначение – грубая сборка для узлов без большой нагрузки.
  2. Получистые из среднеуглеродистой стали. Изначально данный вид болтов проходит штамповку, а уже после – механическую обработку. Главный принцип производства – соответствие ГОСТ. Области применения различны. Эти изделия выдерживают сильные нагрузки и монотонные колебания.
  3. Чистые. Производят из легированной стали и сплавов цветных металлов. Они подвергаются полной механической обработке и используются в важных узлах. Очистка позволяет применять изделия на открытом месте.

Виды головок болто:

  • потайная;
  • шестигранная;
  • анкерная;
  • полукруглая;
  • откидная;
  • фланцевая;
  • рым –головка.

Как определить размеры болта? Сделать это можно пользуясь условными обозначениями. Диапазоны размеров от М5 до М160. Простой пример поможет вам разобраться в принципе определения с размером. Болт М12х60 ГОСТ 7805-70 – это изделие с диаметром резьбы двенадцать миллиметров, длинной шестьдесят миллиметров, имеющее крупный шаг резьбы.

Стандартные размеры болтов бывают с такой резьбой:

  • 6 мм;
  • 8мм;
  • 10мм;
  • 12мм;
  • 16мм;
  • 20мм;
  • 24мм.

При этом длина изделий также различна (от 12 до 200 миллиметров).

Где и как применяются болты

Современная жизнь – это постоянное создание чего-то нового, а значит использование болта, гайки и шурупа просто необходимо. Если посмотреть вокруг, то можно увидеть, что во всем есть соединительные элементы, как в быту, так и в строительстве.

Применение болтов в мебельном производстве необходимо для сборки, так как все продается в разобранном виде с инструкцией. Это довольно прочные элементы, поэтому использование их при скреплении изделий из дерева – не исключение. Надежно собрать стол и стул, а также кровать и кухонный гарнитур можно с помощью болтов.

Виды мебельных болтов:

  1. Резьбовые представлены в виде метиза с забивной гайкой. Характеризуются надежностью, но сложны в установке, так как нужна предварительная подготовка.
  2. Болты-конфирматы изготавливают по типам винтов. Они отличаются быстрой сборкой.
  3. Эксцентриковая стяжка довольно популярна в мебели с высоким качеством. Она характеризуется невидимым креплением и надежностью.

Использование болтов возможно в медицине. Форма таких изделий квадратная, круглая и гексагональная. В стоматологии во время вставки нового зуба нередко используют данные предметы. Болты купить можно для других сфер применения, например строительства мостов и железных дорог, сельском хозяйстве. Для того чтобы правильно произвести их монтаж, необходима подготовка поверхности и знание ее особенностей.

Широкий ассортимент метизной продукции, можно найти на этом сайте.

house-help.info

Отправить ответ

avatar
  Подписаться
Уведомление о
