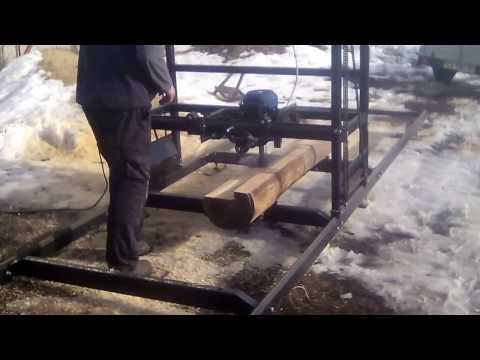

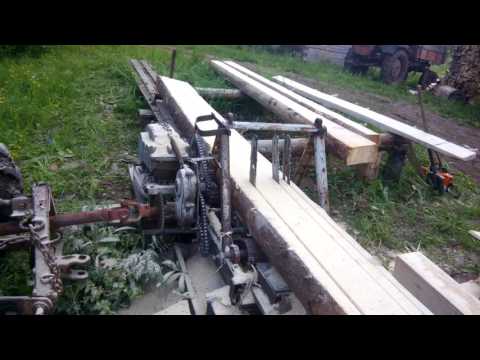

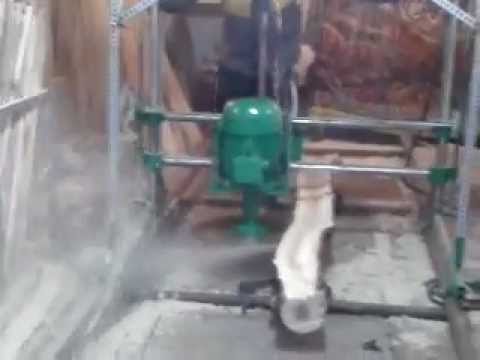

Самодельная дисковая пилорама с двигателем: технология сборки, схема, видео

При выборе варианта изготовления самодельной пилорамы многие владельцы частных лесопилок сравнивают дисковые и ленточные модели, отдавая предпочтение первым при наличии качественного пильного круга с большим диаметром и достаточно мощного электродвигателя. Универсального руководства по сборке таких конструкций не существует, но с рядом рекомендаций и учитываемыми факторами стоит ознакомиться заранее. Правильные представления помогают создать видео инструкции и готовые чертежи, но в целом этот вариант считается сложным в реализации.

Оглавление:

1. Сравнение и особенности
2. Конструкция, требуемые материалы
3. Этапы сборки
4. Возможные ошибки

В каких случаях стоит сделать дисковую пилораму своими руками

При всех преимуществах распила древесины вращающимся кругом (гладкость поверхности, высокая скорость работ, ведение пилы в обоих направлениях, экономия на расходниках) такое исполнение чаще встречается в промышленных моделях, чем в самоделках. Это объясняется следующими факторами:

1. Значительным энергопотреблением из-за большой площади трения диска. Для получения оптимальной мощности привода в кВт рекомендуется диаметр распиливаемого кругляка в дециметрах умножить на 1,7. Становится понятно, что нужными характеристиками в итоге обладают трехфазные электрические моторы, стоящие дорого. Бензиновые двигатели при всей своей мощности и практичности выдают недостаточную частоту оборотов для обеспечения вращения толстого диска с диаметром от 500 мм, а другие использовать на пилораме не имеет смысла.

2. Высокими рисками биения круга, сводящимися к минимуму только в результате заводских испытаний.

3. Серьезными требованиями к режущему узлу. Ручного движения дисковой пилы недостаточно для обеспечения нужной точности расшивки, а сделанные самостоятельно каретки практически всегда имеют перекос в 1-2 мм, что в свою очередь приводит к отклонению круга на 5-6 мм и возникновению на лесопилке опасных ситуаций.

4. Отсутствии простых конструктивных решений, направленных на перемещение каретки по вертикали (приходится либо поднимать бревно самому, что не всегда возможно, либо покупать дополнительные приспособления, что отрицательно сказывается на смете).

Исходя из вышеизложенного сделать самодельную дисковую пилораму целесообразно лишь при выполнении одного из перечисленных ниже условий или их сочетании:

• доступности кругляка в большом количестве и дальнем расположении лесопилки.
  Затраты на оплату ее услуг и транспортировку зачатую превышают вложения в самоделку, последние становятся окупаемыми при распиле леса на продажу.
• наличии оборудования для переработки опилок, образуемых при работе с дисковыми пилами в большом количестве.
• ведении деревянного строительства своими силами в условиях ограниченного бюджета.
• планировании выполнения распиловки древесины по вызову. Пилораму достаточно просто сделать мобильной, количество отходов особой роли не играет, а качество поверхности досок – наоборот.
• наличии в свободном доступе в хозяйстве мощного двигателя (в идеале – электрического, а не бензинового мотора) и других материалов.
• достаточных навыках для сборки угловой пилорамы.
• проверке производительности и особенностей какого-либо планового проекта.

Стандартная схема любой дисковой пилорамы включает устойчивый и жесткий корпус, удерживающий и объединяющий остальные узлы, двигатель, режущий узел с горизонтальным или вертикальным расположением круга, линию закрепления и подачи бревна, пульт управления или другие элементы пуска и защиты привода. При выборе материала для рамы предпочтение отдается металлу, хотя при отсутствии средств ее можно сделать из дерева, при составлении плана и расчета расстояния между отдельными элементами учитываются требования безопасности, удобства ТО и удаления отходов. При соединении соседних частей корпуса пилорамы рекомендуется совмещать сварку и метизы, мобильные разновидности нужно сделать разборными.

Основным режущим элементом в таких устройствах является зубчатый диск, изготавливаемый из качественной стали и рассчитанный на длительную службу. Мнение, что его можно сделать из металлической пластины ошибочно, это же относится к советам о закрепленных вручную зубах или вырезанного с помощью болгарки профиля. Единственно верным решением будет покупка нового или использование старого круга от дисковой пилы после заточки на специальном станке. Рекомендуемый минимум его диаметра составляет 500 мм (при это часть занимает посадочное отверстие, модели с 800 мм расходниками расшивают бревно с сечением до 35 см, не более), чем выше будет его качество, тем меньше древесины уйдет в расход (даже при использовании специализированных дисков эта величина достигает 2-5 %, у обычных разновидностей потери составляют 8-10 %). Устанавливать на самоделках огромные круги также не рекомендуется из-за соображений безопасности, даже при условии достаточно мощного мотора они начинают биться, оптимальным диапазоном считается 600-800 мм.

При выборе между электрическим и бензиновым двигателем предпочтение однозначно отдается первому варианту. Лучшие результаты достигаются при установке на пилораму мощного трехфазного мотора с возможностью регулировки оборотов и защитой от перегрева. Наличие какого-либо передаточного узла обязательно, соответственно следует позаботиться о ремнях и шкивах или их аналогах. Ввод в схему бензинового двигателя возможен только при его совмещении с повышающим редуктором. При усложнении конструкции (автоматическом движении каретки или установки привода на линию подачи, вводе дополнительной пилы) число моторов увеличивается, их мощность и характеристики рассчитываются отдельно в зависимости от выполняемой задачи.

При выборе ориентации режущего диска учитывается, что при вертикальной направленности уменьшается количество отходов и в 2-3 раза сокращается энергопотребление двигателя (круг меньше цепляется за древесину), но увеличивается травмоопасность и усложняется блок подачи. Обеспечить установленную для дисковых разновидностей точность распила в пределах 6 мм в кустарных условиях почти невозможно, по этой причине большинство собранных своими руками конструкций имеют горизонтальную ориентацию режущего узла. При наличии соответствующих навыков и средств стоит сделать самодельную угловую дисковую пилораму, с двумя отдельными электродвигателями, работающими одновременно.

В зависимости от выбранной линии и способа подачи выделяют группы с неподвижным режущим узлом с направляемым кругляком или перемещаемой вдоль бревна кареткой. В простейшем исполнении пилорама делается в виде устойчивого стола с закрепленным снизу приводом и выступающим диском, но производительности такого устройства для расшивки бревен будет недостаточно, они используются лишь при работе с досками и плоскими заготовками. В случае самоделок для первичной переработки леса свои плюсы и минусы имеют оба варианта, схема с неподвижным бревном и перемещаемой вручную кареткой является самой распространенной.

Руководство по изготовлению пилорамы своими руками

При сборке самодельного устройства рекомендуется придерживаться следующей общей инструкции:

1. Из швеллера с высотой от 50 мм изготавливается каркас рамы, в нужных местах закладываются отверстия для крепления остальных узлов. Соединения сваривают и усиливают болтами.

2. В нижней части корпуса размещаются фиксаторы и подъемники бревна.

3. В верхней части рамы на роликах устанавливается перемещаемая каретка с режущим узлом, принимаются меры по обеспечению бесперебойного питания привода без риска повреждения проводов.

4. Окончательно собирается режущий узел, включающий вал, ременную или цепную передачу и максимально удаленный от зоны распила электродвигатель, насадку диску выполняются после наладки их работы и устранении биений.

5. Перед вводом в эксплуатацию конструкцию несколько раз проверяются на холостом ходу, на первых пробах используют сухие и ровные бревна.

Возможные ошибки и рекомендации

Для обеспечения надежной и безопасной эксплуатации и продления срока службы самодельной пилорамы рекомендуется:

• Организовывать распил кругляка по направлению схождения волокон (от комля к верхушке). Мощности двигателя самоделок как правило недостаточно для обратного пуска пилы, игнорирование этого требования приводит к увязыванию или повреждению диска.
• Защищать вращающиеся части кожухом и закрывать участок оператора листом металла.
• Размещать электродвигатель вдали от зоны непосредственного распила, это, вкупе с требованиями безопасности является причиной ввода в схему ременной или цепной передачи.
• Продумать способ удаления отходов. При изготовлении самоделок для стационарных лесопилок целесообразно купить стружкосборник или соответствующие емкости и скребки.
• Вынести отдельно на раму пульт управления.
• Принять меры по устранению вибраций, проверять надежность соединений и швов.

Паровая лесопилка на DVD от Golden Rail Video

Steam Power Sawmill на DVD от Golden Rail Video JWA (Ливан, Орегон) 25 мая 2012 г., 16:53:42. Люди, которые нашли этот отзыв полезным: 4 Мы подтвердили, что этот рецензент приобрел этот товар в Train Video Depot, потому что этот рецензент является участником нашей программы лояльности и вошел в систему, когда он купил товар и когда они покинули сайт. обзор. 5 из 5 Я несколько раз лично посещал лесопилку Халл-Оукс. DVD отлично показывает реальную операцию. Очевидно, что посещение мельницы не позволит вам увидеть лес/лесозаготовку. На DVD запечатлены некоторые из их современных методов лесозаготовки и сохранения, которые посетитель никогда не увидит. Дополнительные комментарии JWA: Комментарий: Достаточно. Детям понравится? Может быть. Качество изображения: Отличное! Стоимость DVD: Хорошая цена Рекомендовать другим? Определенно. Паровая лесопилка на DVD от Golden Rail Video Лесопилка Вермонта (Уордсборо, Вирджиния), 31 октября 2011 г., 14:28:08. Люди, которым этот отзыв показался полезным: 1  5 из 5 Я живу прямо рядом с паровой лесопилкой, поэтому меня очень заинтересовало это видео. Это вернуло мне много воспоминаний, которые я слышал от рабочих на той старой мельнице. Свист здесь был слышен на весь город, и люди использовали его для регулирования своего рабочего дня. Несмотря на то, что я фанат поездов, я бы пропустил первую часть о поезде. Ведь это должно быть видео о паровой мельнице. В целом отличная постановка и сам по себе исторический документ. Дополнительные комментарии Вермонтской лесопилки: Комментарий: Достаточно. Детям понравится? Да. Качество изображения: Хорошее. Стоимость DVD: Хорошая цена Рекомендовать другим? Да. Паровая лесопилка на DVD от Golden Rail Video rrvideoman (Неерландия, Альберта, Канада) 07 августа 2011 г., 11:24:38. Люди, которые сочли этот отзыв полезным: 1 Мы подтвердили, что этот рецензент приобрел этот товар в Train Video Depot, потому что этот рецензент является участником нашей программы лояльности и вошел в систему, когда покупал товар и когда покидал сайт. обзор.  5 из 5 Железнодорожное сообщение из-за невежества и незнания нежелезнодорожных фанатов и нежелезнодорожников — это больше, чем просто магистральное движение длинных поездов, курсирующих между крупными городами. Это сфера услуг, дополняющая большие и малые промышленные предприятия. Это видео представляет собой документальный фильм об одной из небольших отраслей, в которой мало кто из нас что-то понимает или знает. Сам участок железной дороги в этом видео действительно небольшой, но очень важный. Поезда видны в начале и ближе к концу, но мало между ними. Видео посвящено работе лесопилки, от леса и вырубки деревьев до готовой продукции. У нас есть грандиозная экскурсия по 27-акровому объекту от прибытия бревен до работы строгальных станков. Включена подземная работа котлов, которые питают поток, для удаления опилок и изделий из дерева, которые нельзя использовать для производства пиломатериалов. Рассказчик отлично справляется со своей задачей, также рассказывая нам историю того, как эта лесопилка стала тем, чем она является сегодня, а также историю некоторых используемых машин. Вы не сможете уйти от этого, поскольку вы наблюдаете за всем: от деревьев, падающих в кусты, до «прудовых обезьян» на своих крошечных лодках, перемещающих бревна по пруду, до финального движения продуктов на поезде, который тянет старый ГП-9в старой схеме окраски «Черная вдова». Совершенно увлекательно от начала до конца. Определенно фаворит в моей коллекции. Должно быть для всех железнодорожников и не железнодорожников. Рейтинг 5/5. Дополнительные комментарии от rrvideoman: Комментарий: Достаточно. Детям понравится? Определенно! Качество изображения: Отличное! Стоимость DVD: Отличная цена! Рекомендовать другим? «Должен иметь»! Паровая лесопилка на DVD от Golden Rail Video Lloyd (США) 30 марта 2011 г., 12:43:51. Люди, которые сочли этот обзор полезным: 1 Мы подтвердили, что этот рецензент приобрел этот товар в Train Video Depot, потому что этот рецензент является участником нашей программы лояльности и вошел в систему, когда покупал товар и когда покидал сайт. обзор.  5 из 5 Мне очень понравилось, как был организован фильм. Он следил за процессом от начала до конца. Дополнительные комментарии Ллойда: Комментарий: Достаточно. Понравится ли это детям? Может быть. Качество изображения: Хорошее. Стоимость DVD:: Удовлетворительно. Рекомендовать другим? Определенно. Паровая лесопилка на DVD от Golden Rail Video Rail Buff (Южная Калифорния), 16 марта 2017 г., 17:53:48. Мы подтвердили, что этот рецензент приобрел этот товар в Train Video Depot, поскольку этот рецензент является участником нашей программы лояльности и вошел в систему, когда покупал товар и когда оставлял отзыв.  5 из 5 Я купил этот DVD в июне 2015 года. Не знаю, почему я никогда не рецензировал его, но после просмотра в сотый раз решил, что пора. Я согласен со всеми хорошими вещами, которые написали другие рецензенты. Это один фантастический DVD. Если вам нравится смотреть, КАК что-то делается, этот DVD для вас. Каждый раз, когда я смотрю его, я вижу что-то, что я пропустил в предыдущих просмотрах. Дополнительные комментарии от Rail Buff: Комментарий: Достаточно. Понравится ли это детям? Да. Качество изображения: Хорошее. Стоимость DVD: Отличная цена! Рекомендовать другим? Определенно. Паровая лесопилка на DVD от Golden Rail Video Billythebeliever (Новая Зеландия) 24 марта 2015 г., 23:22:25. Мы подтвердили, что этот рецензент приобрел этот товар в Train Video Depot, поскольку этот рецензент является участником нашей программы лояльности и вошел в систему, когда покупал товар и когда оставлял отзыв.  5 из 5 Одно дело наблюдать, как работники фабрики трудятся, чтобы получить ежедневную норму пиломатериалов, и совсем другое дело, когда на самом деле работают в этих низкооплачиваемых и часто опасных потных дырах. Было бы справедливо сказать, что завод Hull Oakes Mill типичен для многих заводов , построенных в 50-х и 60-х годах, которые использовали отходы побочных продуктов для производства пара для работы больших буровых установок и других коммунальных услуг, которые можно было найти во многих самые крупные лесопилки того периода. Полная оценка Hull Oakes не только за сохранение целостности мельницы (исключая раннюю горелку для щепы), но и за использование пруда-отстойника вместо обычных салазок для поступающих бревен. А также восстановление железнодорожного сообщения с мельницей после того, как этот участок линии столкнулся с неизбежным закрытием. В этой презентации также представлены другие уникальные и отличительные элементы мельничного завода H&O, которые, как мы надеемся, будут продолжать работать еще долгое время. Возможно, это видео не для всех, но «Паровая лесопилка» оказалась (по крайней мере для меня). Увлекательное и всестороннее исследование того, какой была лесная промышленность раньше, до компьютерных гениев и котов с большими деньгами, затопило и этот аспект нашей отрасли лесного наследия. Настоятельно рекомендуется. Дополнительные комментарии от Billythebeliever: Комментарий: Достаточно. Детям понравится? Я сомневаюсь в этом. Качество изображения: Отличное! Стоимость DVD: Отличная цена! Рекомендовать другим? Определенно. Паровая лесопилка на DVD от Golden Rail Video Уэйн (Онтарио, Канада) 14 ноября 2013 г., 17:27:35. Мы подтвердили, что этот рецензент приобрел этот товар в Train Video Depot, поскольку этот рецензент является участником нашей программы лояльности и вошел в систему, когда покупал товар и когда оставлял отзыв.  4 из 5 Отличное освещение мельницы, но не слышно повествования. Дополнительные комментарии Уэйна: Рассказчик: Рассказчика не было. Детям понравится? Я сомневаюсь в этом. Качество изображения: Хорошее. Стоимость DVD:: Удовлетворительно. Рекомендовать другим? Да. Паровая лесопилка на DVD от Golden Rail Video Рекс Мэйолл (Центральный Отаго, Новая Зеландия) 23 июля 2013 г., 01:50:50.  5 из 5 Увлекательный документальный фильм о лесопильном производстве, а также дополнительный бонус: станок все еще работает на паре с превосходной презентацией Рона Симпсона. Я бы порекомендовал этот DVD всем, кто интересуется железной дорогой, паром или лесозаготовительной промышленностью. Дополнительные комментарии Рекса Мэйолла: Комментарий: Достаточно. Детям понравится? Да. Качество изображения: Отличное! Стоимость DVD: Отличная цена! Рекомендовать другим? Определенно. Паровая лесопилка на DVD от Golden Rail Video Роберт (Лисбург, Флорида), 06 августа 2011 г., 22:13:47.  5 из 5 Мне нравится все, что связано с лесозаготовками и лесопилками. Это первое видео, которое я видел, которое проводит столько времени на лесопилке. Я даже почерпнул несколько идей для моделирования лесопильного комплекса. Я уверен, что вы будете смотреть его не один раз. Дополнительные комментарии Роберта: Комментарий: Можно было бы использовать больше. Детям понравится? Может быть. Качество изображения: Хорошее. Стоимость DVD:: Удовлетворительно. Рекомендовать другим? Нет, если они ДЕЙСТВИТЕЛЬНО не заинтересованы в предмете. Паровая лесопилка на DVD от Golden Rail Video Томас Л. Зейн (Дейтона-Бич, Флорида), 06 августа 2011 г., 10:37:58.  4 из 5 Часть 1 DVD содержала пиксельные пятна и звуковые паузы. Повсюду в разных местах действие при движении справа налево было рывками. Дополнительные комментарии Томаса Л. Зейна: Комментарий: Достаточно. Детям понравится? Да. Качество изображения: Немного грубовато по краям. Стоимость DVD:: Удовлетворительно. Рекомендовать другим? Нет, если они ДЕЙСТВИТЕЛЬНО не заинтересованы в предмете. Паровая лесопилка на DVD от Golden Rail Video STP (Южный Арканзас) 04 июля 2011 г., 05:57:58.  5 из 5 Мне очень понравилось оглядываться назад в прошлое лесопилки. Я работаю в лесопилке (и в лесозаготовках) с 1977 года. «Маленький лесопилочный городок» Хаттиг здесь, в Южном Арканзасе, зависел от здешней лесопилки, потому что она существует с самого начала 1900-х годов, это одна из крупнейших лесопилок в Юг и этот маленький городок все еще зависят от него по сей день (как и моя семья). В молодости я помню 3 дымовые трубы, черный дым и пепел, заполняющие воздух, искры ночью, сжигание отходов. то же самое, и старые лафеты, и 9ножные ленты, которые я так любил и хотел когда-нибудь работать. Мой папа брал меня мальчиком на лесопилку, и мне это нравилось. почти все, что может сделать парень на большой мельнице. Хотя мне так нравилось наблюдать за «старыми способами» (особенно головной машиной), я могу сказать это, увидев, как тяжело некоторым из них приходится работать, наблюдая за видеомониторы и кондиционеры в кабине приятно.Видео было так же хорошо, как запах соснового сока в приятное прохладное осеннее утро.Приятно иметь с вами дело, ребята.Да благословит Бог……Стивен….. Дополнительные комментарии от STP: Комментарий: Достаточно. Детям понравится? Может быть. Качество изображения: Отличное! Стоимость DVD: Хорошая цена Рекомендовать другим? Да. Паровая лесопилка на DVD от Golden Rail Video Arty (Австралия) 20 апреля 2011 г., 16:41:40. Мы подтвердили, что этот рецензент приобрел этот товар в Train Video Depot, поскольку этот рецензент является участником нашей программы лояльности и вошел в систему, когда покупал товар и когда оставлял отзыв.  5 из 5 Работа железной дороги к лесопилке была довольно интересной, однако работа паровой лесопилки была совершенно увлекательной и захватывающей — определенно «must have»! Дополнительные комментарии Арти: Комментарий: Достаточно. Детям понравится? Может быть. Качество изображения: Отличное! Стоимость DVD: Отличная цена! Рекомендовать другим? «Должен иметь»! Паровая лесопилка на DVD от Golden Rail Video tac foley (Восточная Англия, Великобритания) 31 марта 2011 г., 13:10:37.  5 из 5 Хотя мы живем в Великобритании большую часть года, мы часто бываем в Орегоне, штате, к которому мы очень любим и привязаны. Увидев рекламу этого DVD на YouTube, я получил возможность купить его и посмотреть на него, прежде чем мы снова вернемся и посетим местонахождение основной части этого DVD — Hull-Oakes Lumber Company — последней лесопилки с паровым приводом. на западе США. Начальной последовательности музыки и туманных утренних гор в Восточных каскадах достаточно, чтобы ком подступил к горлу — я знаю, это было со мной. DVD перенесет вас со двора в Корваллисе, вплоть до фабрики, большую часть пути вы проедете в транспортном вагоне W&P… где из всего комплекта и кашедельки, почти, но не совсем, вплоть до наших дней. На ЭТОМ DVD нет лишнего места, в нем подробно описаны все девять ярдов — все, что делает операцию Халл-Оукс ценной и ценной частью нашего промышленного и исторического наследия — от реальных лесозаготовительных работ до людей, которые все это несут. вне — в невероятной детализации. Этот DVD обязателен для изучения по ЛЮБОЙ специальности истории — промышленная деятельность, основанная на природных ресурсах, которая была обычным явлением в великих лесах восточной и западной части Северной Америки и Канады, и теперь эта паровая лесопилка, одна из сотен таких предприятий, является единственным выжившим. Этот чудесный DVD дает вам возможность пережить прошлое и насладиться настоящим столько раз, сколько вы захотите его посмотреть. Однажды это тоже станет историей. Но пока нет. tac foley www.ovgrs.org Дополнительные комментарии от tac foley: Комментарий: Могли бы использовать больше. Детям понравится? Да. Качество изображения: Хорошее. Стоимость DVD: Отличная цена! Рекомендовать другим? «Должен иметь»! Паровая лесопилка на DVD от Golden Rail Video Гордон (Портленд, штат Орегон) 15.10.2010, 18:50:21.  5 из 5 Мне было любопытно, поэтому я решил рискнуть. очень доволен результатом. очень хорошо сделано, очень информативно, и я не могу перестать смотреть его. Очень рекомендую это. Дополнительные комментарии Гордона: Комментарий: Достаточно. Детям понравится? Может быть. Качество изображения: Отличное! Стоимость DVD: Хорошая цена Рекомендовать другим? «Должен иметь»! Паровая лесопилка на DVD от Golden Rail Video в 2009-11-14 10:11:00.  5 из 5 Если вас интересует, как производятся лесные товары, и вы хотите поразиться трудолюбивым людям и их паровым машинам, приобретите этот DVD. Первая часть DVD не особо обсуждается в обзорах, которые я читал, и это отличный вид на старый тепловоз и линию, которая так же интересна, как и остальная часть DVD. Я смотрел этот DVD уже несколько раз и с нетерпением жду возможности посмотреть его снова. Дополнительные комментарии от : Комментарий: Достаточно. Детям понравится? Может быть. Качество изображения: Хорошее. Стоимость DVD: Отличная цена! Рекомендовать другим? «Должен иметь»!

Переносные лесопилки: пиломатериалы с местных деревьев

Устали платить высокие цены за пиломатериалы на лесопилке? Переносная лесопилка может стать вашим билетом на получение качественной древесины для вашего следующего проекта по более доступной цене.

На днях я гулял по своему участку, любуясь величественными секвойями, которые там растут в изобилии. Хотя я никогда всерьез не рассматривал возможность срубить какое-либо из них, я не мог не представить, сколько пиломатериалов приходится на каждое из этих больших деревьев (многие из них имеют более 150 футов в высоту и 3-1/2 фута в диаметре у основания). основания) поддались бы, если бы их распилили. Даже одно или два дерева могут дать достаточно пиломатериалов для новой террасы, большого сарая и, может быть, даже кухонных шкафов (хм… я не думаю, что пропустил бы хотя бы одно дерево…).

Очевидно, я не единственный, кто думает о том, чтобы получить пиломатериалы с местных деревьев. В настоящее время все больше и больше столяров, строителей и мастеров-любителей покупают и используют древесину, полученную из местных деревьев, распиленных на пиломатериалы на местной лесопилке. Когда вы думаете о лесопилке, вы, вероятно, представляете себе старое деревенское здание и огромную циркулярную пилу с двигателем размером с «Бьюик» 56-го года, пережевывающую гигантские бревна, как зубочистки (опилки душит воздух, земля трясется). Но дело в том, что большая часть местных пиломатериалов производится небольшими переносными лесопильными заводами.

Лесопилка Mobile Dimension и переносная ленточная пилорама обе режут с помощью моторизованных режущих головок, которые передвигаются по гусенице.

Одной из первых портативных лесопилок была Mobile Dimension Mill, гениальное устройство, разработанное в начале 1960-х годов. В нем используется двигатель Volkswagen для трех дисковых пил: одного большого вертикального диска и двух меньших горизонтальных дисков, которые режут прямо перед ним. Расстояние между горизонтальными лопастями регулируется. Моторизованная режущая головка перемещается по направляющей, поддерживаемой двумя концевыми опорами, которые подвешивают ее над неподвижным бревном. С каждым проходом три лезвия производят кусок пиломатериала точного размера. Хотя дисковые пилы очень эффективны и производительны, они представляют собой большие и дорогие машины, не предназначенные для обычного пилорама.

Портативный ленточнопильный станок превращает упавшие деревья или спасенные бревна в балки и доски для строительных проектов.

Несмотря на то, что существуют и другие переносные устройства для распиловки пиломатериалов, самым эффективным и универсальным средством превращения бревен в высококачественные пиломатериалы зарекомендовала себя переносная ленточная пилорама (PBM). Эти оригинальные машины оснащены моторизованной горизонтальной ленточной пилой, которая перемещается по направляющей поверху бревна, которое остается неподвижным во время распила. PBM достаточно мал, чтобы его можно было загрузить в кузов пикапа или буксировать за ним, но при этом обладает достаточной мощностью, чтобы превратить даже крупное бревно твердой древесины в плиты, балки или доски. По сравнению с большим круглым лезвием старой пилорамы, тонкое ленточнопильное полотно требует меньше энергии для работы и создает более узкий пропил, что приводит к меньшему количеству опилок и более полезному пиломатериалу из каждого бревна. PBM не только безопасны, просты и экономичны в эксплуатации, но, поскольку их можно транспортировать туда, где были срублены деревья, и использовать для их распиловки прямо на месте, они избавляют от хлопот и затрат, связанных с транспортировкой целых бревен на стандартную лесопилку.

Мобильность ленточнопильных станков позволяет фрезеровать деревья там, где они спилены.

Не менее дюжины американских компаний в настоящее время производят переносные ленточнопильные станки. Модели значительно варьируются от небольших и простых моделей с ручным управлением с ценой от четырехзначной до средней до больших профессиональных моделей со встроенной гидравликой и компьютерным управлением, которые могут стоить столько же, сколько роскошный автомобиль. Они являются популярным выбором для широкого круга пользователей, в том числе: землевладельцев, которые хотят превратить деревья на своей территории в продаваемые пиломатериалы или стойки, балки и доски для строительства амбаров, навесов и заборов; столяры, желающие использовать местные бревна для изготовления мебели и шкафов; или любой, кто хочет начать бизнес по резке бревен других людей на пиломатериалы. Поскольку цена на пиломатериалы коммерческого производства продолжает расти, все больше и больше людей ищут альтернативные способы получения материалов из деревьев, которые у них есть под рукой. Пни, ветки и бревна часто можно собрать у соседей, собрать после ураганов и получить у местных лесорубов или энергетических и телефонных компаний, которые рубят деревья, угрожающие воздушным линиям.

Портативные ленточнопильные станки доступны не только в виде новых машин (с широким спектром опций, отвечающих потребностям покупателя), но и на растущем рынке подержанных машин. Если вы не хотите инвестировать в свою собственную машину, есть много пильщиков, которые привезут свои PBM на вашу собственность и распилят ваши бревна на пиломатериалы за доступную плату. В любом случае произведенные пиломатериалы будут значительно дешевле, чем те, что вы заплатили бы на коммерческой лесопилке.

Анатомия переносной мельницы

Жесткая станина ленточной пилорамы надежно поддерживает бревно или доску, когда режущая головка перемещается по ней, чтобы сделать пропил.

Сердцем портативной ленточной пилорамы является моторизованная, горизонтально ориентированная ленточная пила, установленная на каретке, которая катится по паре рельсов, выступающих в качестве гусеницы. Направляющая представляет собой часть станины с поперечными опорами, которая создает ровную площадку для распиливаемого бревна (или ветки, бруса и т.п.). Регулируемые стойки и зажимы, прикрепленные к станине, используются для позиционирования бревна и надежного удержания его на месте.

Профессиональный пильщик Чак Пайл снимает полотно шириной 1-1/4 дюйма на своей ленточной пилораме Wood-Mizer. . Высота лезвия относительно бревна регулируется перемещением всей режущей головки (ленточной пилы и двигателя) вверх или вниз, что задает толщину пропила. очень мелкие приращения, так что размеры обрезных досок очень точны.0005
Четырехцилиндровый дизельный двигатель с турбонаддувом обеспечивает достаточную мощность, чтобы распиливать даже большие бревна твердых пород.

Ленточные пилы на всех PBM, кроме самых крупных промышленных, оснащены колесами диаметром 19 дюймов, на которых вращается полотно шириной 1-1/4 дюйма или 1-1/2 дюйма. Расстояние между колесами/корпусом полотна определяет максимальная ширина распила, которая варьируется от 24 дюймов до 40 дюймов, в зависимости от модели.0379

Механизм натяжения лезвия и пара усиленных направляющих (во многом похожих на те, что установлены на обычной деревообрабатывающей ленточной пиле) удерживают лезвие прямо и точно во время резки, что необходимо для получения плоских досок или досок. При резке смолистых пород дерева, таких как сосна и пихта, небольшой пластиковый резервуар и гибкий шланг подают на лезвие смазочную смесь на водной основе, чтобы лезвие оставалось чистым и работало плавно.

Ручные переносные ленточнопильные станки, которые часто называют «ходунками» или «толкателями», имеют режущую головку, которую необходимо толкать вдоль станины/дорожки для резки. Это позволяет пользователю регулировать скорость подачи по мере необходимости.

PBM может приводиться в действие либо бензиновым, либо дизельным двигателем, либо большим электродвигателем (однофазным или трехфазным). Двигатели/моторы на меньших моделях варьируются от 7 до 30 л.с., в то время как более крупные модели, работающие на больших многоцилиндровых двигателях, могут производить 50 л.с. и более. Чем больше мощность у PBM, тем быстрее он прорезает бревна и тем лучше справляется с плотными породами древесины и дефектами, такими как сучки или участки плотного волокна, не захлебываясь. Более мощный ленточнопильный станок также режет большее количество досок в футах в час, поэтому при регулярном использовании он более производительный и экономичный

Некоторые ленточнопильные станки имеют встроенный прицеп для легкой буксировки.

Длина станины PBM определяет максимальную длину бревен, которые можно распилить. Так как каретка ножевого вала перемещается по бревну, ее гусеница должна быть достаточно длинной, чтобы каретка могла не касаться бревна как в начале, так и в конце пропила. Например, станина Wood-Mizer LT10 имеет станину длиной 14 футов 4 дюйма и может резать бревна длиной до 11 футов.

Гидравлический зажим прочно удерживает бревно на станине.0379

К счастью, большинство ленточнопильных станков допускают удлинители станины с болтовым креплением, что позволяет им обрабатывать более длинные бревна — до 25 футов и более. (Самая низкая цена Lumber Smith PBM требует, чтобы пользователи сами делали свою кровать и гусеницу из строительных пиломатериалов, которые можно строить сколь угодно долго.)/p>

Элементы управления набора используются для регулировки глубины реза пилы.

Для удобства переноски большинство небольших PBM разбираются на отдельные компоненты, что позволяет загружать мельницу в кузов пикапа: Каретка двигателя/ножевого блока отсоединяется от гусеницы, а секции станины отвинчиваются. Кроме того, некоторые модели имеют жесткие кузова, встроенные в колесные прицепы, что позволяет легко их буксировать.

Ручной и гидравлический

Пайл загружает большое бревно грецкого ореха на станину своей переносной ленточной пилорамы, маневрируя на своем надежном телескопическом погрузчике.

Основное различие между различными производителями и моделями PBM заключается в том, управляются ли они полностью вручную или используют гидравлическую энергию. Все недорогие модели эконом-класса представляют собой ручные «толкатели» (также известные как «ходунки»). Они требуют, чтобы пользователь либо физически толкал каретку ножевого вала по ее направляющей, либо приводил ее в движение с помощью троса с ручным приводом (некоторые пользователи говорят, что предпочитают ощущение кончиками пальцев, которое они получают от толкания каретки, поскольку они могут лучше измерять и регулировать скорость подачи). при рубке сучков или плотных участков бревна).

Устройства с гидравлическим приводом помогают расположить бревно на станине мельницы, прежде чем закрепить его.

В большинстве ручных агрегатов используется кривошипно-шатунный механизм, который поднимает или опускает двигатель/ножевую головку для установки глубины резания (газонаполненные цилиндры на некоторых моделях облегчают эту операцию). Загрузка, позиционирование и зажим бревен также выполняются вручную, что требует помощи помощника для обработки всех бревен, кроме самых маленьких. Популярной опцией для ручных PBM является лебедка с ручным приводом, которая крепится к станине и упрощает загрузку и поворот бревен.

Каретка ножевого вала перемещается по длине станины, когда ленточная пила делает первый рез.

Более крупные и дорогие гидравлические PBM используют сочетание гидравлической и электрической энергии для управления различными аспектами работы мельницы. Цилиндры с гидравлическим приводом, управляемые джойстиком, предназначены для выполнения ряда различных функций, которые обычно включают: подъем и погрузку бревна на станину; позиционирование и зажим бревна; поворот и перемещение бревна между распилами; и более. Цепи с приводом от электродвигателя используются на гидравлических РВМ для подъема и опускания режущей головки, а также для движения тележки по рельсу во время резки (на некоторых моделях тележки имеют встроенное сиденье, на котором едет оператор).

Гидравлический подъемник используется для поворота бревна на 90 градусов при подготовке ко второму распилу.

При возврате каретки в исходное положение некоторые фрезерные станки оснащены собачками, толкающими только что распиленную доску или плиту, чтобы облегчить их выгрузку. Все эти электрические и гидравлические функции предназначены не только для облегчения работы пользователя; они значительно повышают производительность мельницы. Загрузка, позиционирование, зажим и переворачивание бревен на сегодняшний день является наиболее трудоемким и физически утомительным аспектом использования ручного PBM. Использование гидравлики для выполнения этих задач позволяет одному или двум пильщикам безопасно распилить значительное количество пиломатериалов за один день.

После двух плоских квадратных сторон оставшаяся часть бревна распиливается на доски точного размера.

Органы управления всеми функциями привода могут быть установлены на самой мельнице или расположены на удаленной консоли, что позволяет оператору находиться вдали от производимого шума и опилок. Компьютеризированные консоли на самых дорогих и сложных PBM позволяют очень легко контролировать все настройки и операции завода.

Резка с помощью PBM

Полностью распиленное бревно помещается на пару распорок, затем доски наклеиваются и оставляются сохнуть на воздухе.

Прежде чем приступить к резке, любая переносная ленточная пила — ручная или гидравлическая — должна быть установлена ​​так, чтобы ее станина была идеально прямой и ровной. Регулируемые ножки в нижней части станины используются для выравнивания и стабилизации мельницы на неровной поверхности. После того, как полотно ленточной пилы натянуто и его направляющие установлены, бревно (или большую доску или брус, подлежащий перепиливанию) перекатывают или поднимают на станину с помощью погрузчика или трактора, встроенной лебедки или гидравлики станка или вручную с Peavey и изрядной долей мускулов. Бревно устанавливается на две или более вертикальные боковые опоры, которые помогают его сориентировать и стабилизировать. Если бревно сужается, один конец необходимо приподнять либо с помощью прокладок, либо с помощью регулируемой доски для носка станины, чтобы волокна древесины располагались ближе к станине. Затем устанавливаются и фиксируются один или несколько зажимов, чтобы надежно закрепить бревно и предотвратить его перемещение во время резки.

При установке каретки двигателя/ножевой головки в исходное положение на дальнем конце станины желаемая глубина резания регулируется с помощью механизмов фрезерного станка. После запуска мотора или двигателя включается сцепление для передачи мощности на ленточнопильный станок. Затем каретка продвигается вперед до тех пор, пока лезвие не прорежет бревно по всей длине. При выключенном сцеплении плиту или доску извлекают, а каретку возвращают в исходное положение. Если бревно должно быть распилено на плиты, глубина пропила сбрасывается и выполняются последующие пропилы. Независимо от того, является ли станок полностью ручным или компьютеризированным, в наборе есть какое-то индексное устройство, облегчающее установку глубины резания для обычной толщины досок (3/4 дюйма, 1-1/2 дюйма и т. д.). Шкала, установленная на одном опорных стоек каретки показывает общую высоту отвала относительно станины.

Если конечной целью является распил всего бревна на пиломатериалы для строительства или изготовления мебели, первый распил (или распилы) должен удалить достаточное количество коры и заболони бревна, чтобы получилась гладкая, плоская поверхность. Затем бревно поворачивается на 90 ° или 180 ° с помощью мускульной силы или гидравлического переворачивателя бревен мельницы, так что другая плоская поверхность может быть вырезана параллельно или рядом с первой. Иногда этот процесс повторяется до тех пор, пока все четыре стороны бревна не станут плоскими и квадратными по отношению друг к другу, что позволяет разрезать бревно на полноразмерные доски или балки.

После завершения распиловки свежераспиленные пиломатериалы выгружаются и укладываются в том порядке, в котором доски исходили из бревна. Распорки, установленные под ворсом, удерживают древесину от земли, а наклейки, размещенные между досками, позволяют воздуху циркулировать, пока древесина сохнет.

Фрезерные приспособления для бензопилы

Если у вас нет места или бюджета для портативной ленточной пилорамы, вы все равно можете нарезать грецкий орех или дуб, упавший на заднем дворе, с помощью бензопилы, оснащенной фрезерная насадка. Бензопилы, такие как мельница Granberg «Аляска», которые продаются по цене от 140 до 250 долларов (не включая цену бензопилы), представляют собой наиболее экономичный способ распиловки пиломатериалов из бревен. Их компактный размер и малый вес делают их чрезвычайно портативными, что позволяет пользователям рубить бревна в горных или лесистых районах, где нет доступа к дорогам. С другой стороны, цепная пила делает более грубый рез и удаляет более толстый пропил, чем портативная ленточная пила.

Приспособление для цепной пилы монтируется на обычную бензопилу, которая оснащена более длинной шиной и специальной разрывной цепью, предназначенной для эффективного пиления с учетом текстуры древесины.
