Котел Виадрус на твердом топливе: описание и отзывы

Герой нашего сегодняшнего обзора — чешский твердотопливный котел «Viadrus» U22 C/D. Мы подробно расскажем о его преимуществах и недостатках, приведем основные технические характеристики и некоторые советы по установке и обслуживанию. Также владельцы загородных домов поделятся своим опытом использования котлов «Виадрус».

Чехия поставляет на российский рынок довольно много отопительных устройств. О некоторых моделях мы уже рассказывали в наших предыдущих обзорах. Сегодня мы подробно остановимся на котле отопления «Viadrus» U22 C/D.

Особенности модели и ее основные характеристики

«Viadrus» U22 C/D это отопительный котел который способен работать на различных видах твердого топлива таких как: уголь, дрова, топливные брикеты, пеллеты. Различия между моделями с индексами C и D в том, что модель с индексом D имеет более широкий створ дверцы загрузочной камеры, что позволяет использовать более толстые поленья при топке дровами.

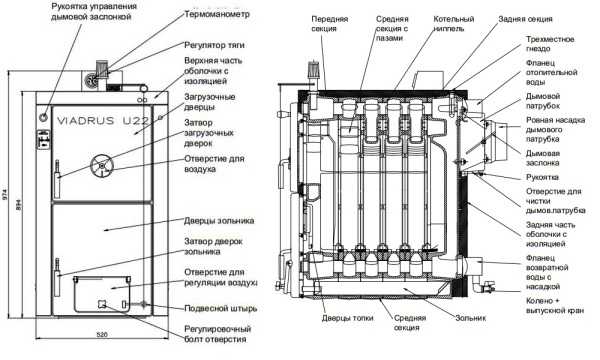

Фото 1: Устройство чешского твердотопливного котла «Viadrus» U22 C/D

Основу конструкции составляет чугунный секционный теплообменник. Помимо передней и задней секций, в твердотопливных котлах различных типоразмеров присутствует несколько внутренних секций. Чем их больше, тем больше мощность модели. Всего выпускается 9 типоразмеров серии C, и 7 типоразмеров серии D.

Соединенные между собой секции теплообменника представляют собой единый объем заполняемый теплоносителем. Внутреннее пространство выполняет функции топки и камеры зольника. Задняя секция оборудована выходом дымохода и имеет в верхней части патрубок подающей линии, а в нижней части патрубок обратной линии. На переднюю секцию монтируются дверцы камеры загрузки и зольника. В зависимости от типоразмера котла отопления «Виадрус», некоторые внутренние секции могут иметь отличную от других конструкцию, для повышения эффективности сжигания топлива.

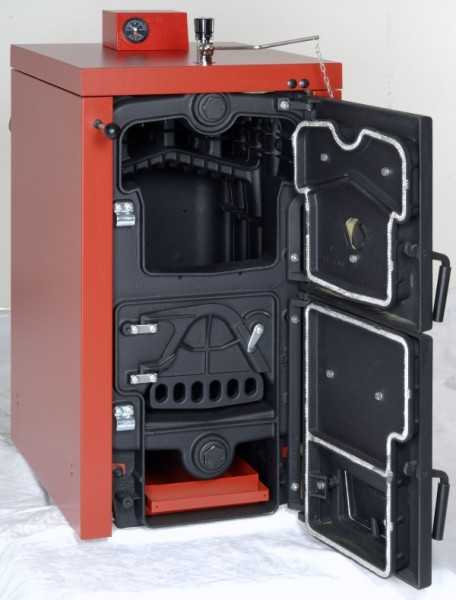

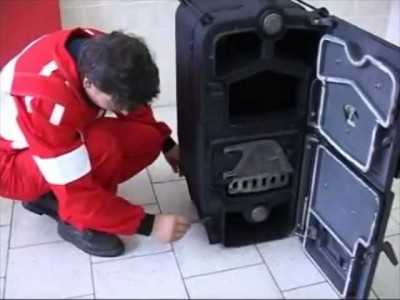

Фото 2: Внутреннее устройство чугунного котла «Виадрус» U22 C/D

Для удобства регулировки открытия заслонки дымовой трубы, ручка управления вынесена на переднюю панель. Там же расположены и два канала подачи воздуха в котел. Первая – это заслонка на дверце зольника. Величина ее открытия, а следовательно и объем воздуха подаваемого в камеру сгорания из под колосника, регулируется либо автоматическим регулятором тяги, либо вручную с помощью винта. На дверце камеры загрузки также расположено отверстие для подачи воздуха прямиком в топку котла. Величина его открытия регулируется вручную.

Для визуального контроля за температурой и давлением теплоносителя в отопительной системе, на верхней крышке водогрейного котла расположен термоманометр. Его датчик погружен в заднюю секцию, а сам прибор выведен в коробку управления.

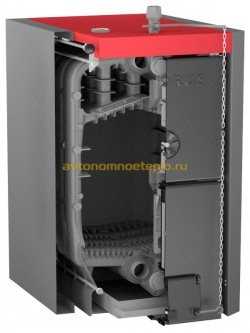

Фото 3: Конструкция теплообменника водогрейного котла «Viadrus» U22 C/D

Корпус ТТ котла покрыт особым типом изоляции, позволяющим снизить теплопотери, тем самым повысив эффективность работы устройства отопления. Поверх изоляции на корпус нанесена износостойкая и жаропрочная краска.

Обратимся к основным техническим характеристиками модели «Viadrus» U22 C:

Количество секций 2 3 4 5 6
7
8 9 10
Мощность (уголь), кВт 11,7 17,7 23,3 29,1 34,9 40,7 46,5 52,3 58,1
Площадь отопления, м² 120 180 230 290 350 410 460 520 580
Расход топлива, кг/ч 1,9 2,9 3,8 4,7 5,7 6,6 7,5 8,5 9,4
КПД, % 75-80
Диаметр дымохода, мм 156 176
Цена, руб 49 200 52 000 55 900 60 150 64 550
71 800
76 250 81 200 89 850

Ниже в таблице основные параметры котла на дровах «Viadrus» U22 D:

Количество секций 4 5 6 7 8 9 10
Мощность (дрова), кВт 22,5 27,5 33 38,5 44 49,5 53,5
Площадь отопления, м² 220 270 330 380 440 490 530
Расход топлива, кг/ч 6,4 8,0 9,6 11,2 12,8 14,4 15,7
КПД, % 75
Диаметр дымохода, мм 156
176
Цена, руб 64 100 70 450 76 800 83 300 90 100 96 750 103 250

Использование секционных теплообменников – отличительная черта приборов отопления из бывшей Чехословакии. В нашем недавнем обзоре мы уже рассматривали чугунный твердотопливный котел «Бобер» от Protherm из Словакии, который имеет похожую конструкцию.

Преимущества котла «Viadrus» U22 C/D

В предыдущем разделе мы рассмотрели устройство котла «Виадрус». Теперь давайте узнаем какие достоинства имеет данная конструкция. Основные его преимущества в следующем:

  • Особый чугунный сплав

    Применение в конструкции твердотопливного котла особого чугуна, позволяет добиться высоких сроков службы изделия. Сплав тестировался и улучшался годами и на выходе получился высокотехнологичный материал, способный выдерживать различного рода нагрузки в течении долгих лет.

  • Широкая линейка мощностей

    Большое количество типоразмеров разных мощностей, позволяющих использовать котел «Viadrus» как в небольших дачных домах, так и в частных коттеджах большой площади. Это стало возможным, благодаря использованию секционного теплообменника.

  • Высокие значения КПД

    При работе на угле достигается коэффициент полезного действия в 80%, при работе на дровах нормальным значением считается 75%.

  • Низкие требования к влажности топлива

    В котле можно сжигать твердое топливо с влажностью до 25%. При этом КПД не будет существенно падать, что обычно наблюдается в других моделях твердотопливных котлов.

  • Автономность

    Котел «Viadrus» способен автоматически поддерживать нужную температуру теплоносителя. Это достигается ручными регулировками и механическим регулятором тяги. Данный процесс не требует наличия электропитания.

  • Любая обвязка

    Напольный котел «Виадрус» можно использовать как в схеме обвязки с естественной, так и в схеме с принудительной циркуляцией теплоносителя. Это дает возможность использовать его в любой отопительной системе.

  • Универсальность

    При установке дополнительного оборудования возможна работа на жидком топливе, на газу или на пеллетах. По сути это универсальное устройство, подобное твердотопливному котлу отопления «Прометей».

Как видите у котла «Виадрус» достаточно плюсов, но все они сойдут на нет если котел неправильно установить и эксплуатировать.

Отзывы об угольном и дровяном котле «Виадрус» U22

Лучше всего, о работе котла могут сказать реальные владельцы загородных домов, использующие котлы «Виадрус» в своей отопительной системе. Мы приведем вам несколько отзывов пользователей, которые они разместили на различных форумах:

Уже почти целый сезон использую «Viadrus» U22 C. За это время он выдержал проверку постоянными морозами -30 °С, а вот кочегарка нет, придется ее утеплять, т.к. в ней при такой морозе около нуля. Твердотопливный котел из-за своей изоляции не отдает тепло в помещение котельной, поэтому надо обогревать ее радиатором. В лютые морозы уходило угля около 3 ведер в стуки, при морозах поменьше – ведра два. Из-за плохого качества угля, быстро забивались колосники, приходилось чистить пару раз в сутки. Зольник также маленький, хотелось бы побольше.

Олег Владимирович, Пермь

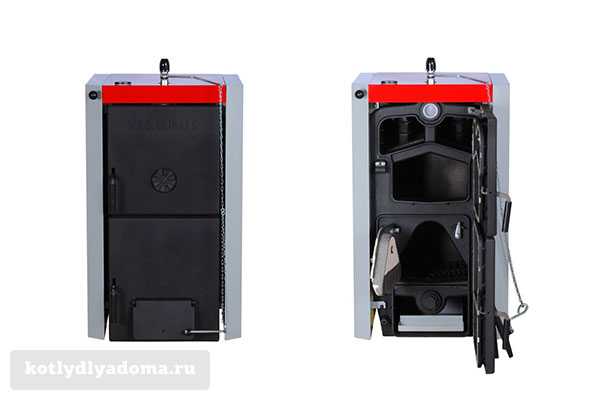

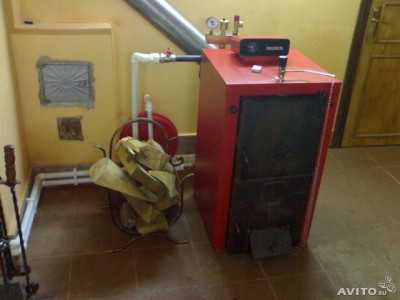

Фото 4: Установка бытового современного ТТ котла «Виадрус» U22 C/D

Долго выбирал отопительный котел длительного горения на дровах для дома в 300 квадратов, в итоге остановился на модели «Виадрус» U22 D с расширенной топкой. В доме не живу, но протапливаю его каждый день. С утра температура около 6 градусов на первом этаже и 10 на втором, котел почти ноль градусов. Растапливаю щепой, далее кидаю колотые дрова покрупнее. Через час примерно он нагревается до 60 градусов, жду еще чуть-чуть и после того как температура станет под 80, включаю циркуляционный насос. Температура на этажах поднимается до 20. Далее подкидываю полную топку раз в 2-3 часа.

Никита Алексеевич, Мурманск

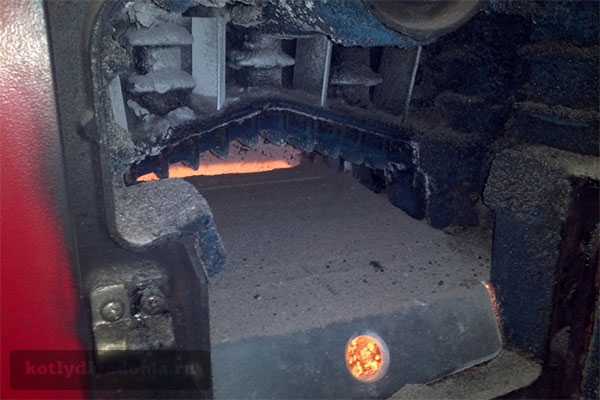

Фото 5: Как работает напольный котел на дровах и угле «Viadrus» U22 C/D

У меня «Viadrus» U22. Для отопления использую только сухие дрова (минимум 2 года сушки). Дом 250 м² со старой, слегка модернизированной системой отопления. Всего в системе около 600 литров воды плюс теплоаккумулятор на 500 литров. Вчера в 11 вечера закинул полную топку, в 6 утра в ТА температура 50 градусов. Посмотрим как будет при более низких температурах, но раньше без ТА он легко нагревал систему до 85 градусов, дома жара стояла 25 °С.

Владимир Денисович, Омск

Еще больше информации о твердотопливном котле чешской марки «Виадрус», вы сможете узнать, посмотрев следующее видео:

Под маркой «Виадрус» помимо серии Hercules U22 C и D выпускается еще множество других котлов отопления на различных видах топлива. Поэтому если вы хотите купить газовый, пеллетный или электрокотел, то в линейке устройств «Viadrus» вы всегда найдете подходящее именно вам.

kotlydlyadoma.ru

Котлы Viadrus: твердотопливные и универсальные

Viadrus – чешская фирма, которая более 120 лет выпускает устройства для отопления. Первые изделия – чугунные радиаторы – до сих пор производятся и не теряют популярности. Сегодня основное направление деятельности — разнообразные котлы из чугуна. Есть чугунные твердотопливные котлы, пиролизные и прямого горения, есть модели газовых котлов, есть работающие на пеллетах. Особенность любых котлов этой марки — секционное наращивание мощности. Внутренность котла любого типа состоит из нескольких чугунных секций, которые между собой соединяются специальными ниппелями с болтами. Таким образом наращивается топочное пространство, размер зольника, теплообменника, увеличивается общая мощность агрегата.

Твердотопливные котлы

В этой категории есть модели с ручной загрузкой и автоматизированные. Есть пиролизный котел, универсальные модели, которые могут работать на дровах или угле, есть работающие только на угле или только на дровах. Для уменьшения теплопотерь корпус изолируется слоем минеральной ваты. Поверх теплоизоляции установлен окрашенный по специальной технологии стальной кожух.

Дровяной котел Viadrus Lignator (Виадрус Лингатор)

Твердотопливный дровяной котел, использующий технологию дожига. Как и все котлы «Виадрус» мощность наращивается с увеличением количества секций. Использоваться может только в системах закрытого типа с насосом для принудительной циркуляции теплоносителя. Для безопасной работы оборудование оснащено защитой от перегрева воды в системе.

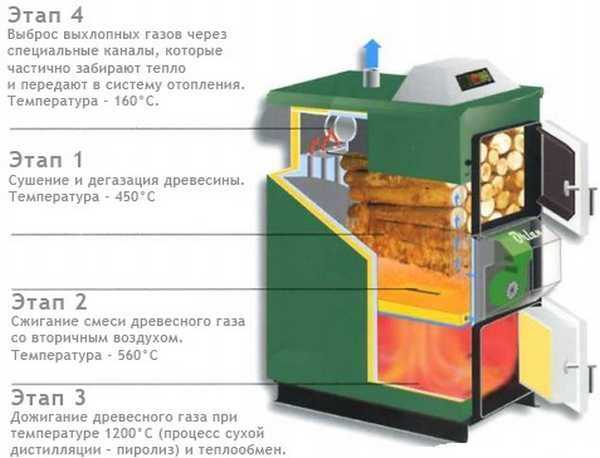

Принцип работы дровяного котла Viadrus Lignator

В дровяном котле Viadrus Lignator установлен чугунный теплообменник, который обеспечивает длительную эксплуатацию. Применяется также система водяного охлаждения колосниковой решетки, что продлевает срок эксплуатации без ремонта.

Котел твердотопливный чугунный Viadrus Lignator. Характеристики. (Нажмите для увеличения)

Для обеспечения нормальной работы и высокой производительности использоваться должны сухие дрова – не более 20% влажности. Размеры дров зависят от выбранной мощности агрегата (наращивание секционное и топка увеличивается с количеством секций), но диаметр самого толстого полена не должен превышать 10см.

Viadrus Hefaistos P1

Пиролизный (газогенераторный) котел со стальной топкой Hefaistos предназначен для сжигания дров. Минимальная мощность котла – 30кВт. Есть возможность перевешивать дверцы для более удобной загрузки топлива. Об особенностях работы пиролинзных котлов читайте тут.

Пиролизный (газогенераторный) котел Viadrus Hefaistos P1

Дровяной котел Виадрус Гефест имеет два варианта управления:

  • При помощи электроники. Устанавливается на агрегатах из 3-5 секций. В этом случае в маркировке добавляется буква «E». Этот вариант управления дает возможность выставить приоритетный для ГВС режим работы.
  • Термостатами. Такой тип управления устанавливают на котлы из 6-7 секций. Термостаты контролируют вывод дыма, рабочую температуру, температуру воды в системе отопления. В маркировке обозначены буквой «T». Котлы этой модификации энергонезависимы.

Автоматика (в модификации «E») нуждается в установке стабилизатора, защищающего от скачков электропитания, желателен также инвертор, выдающий правильную синусоиду с фиксированной частотой. Если установить ИБП on-line типа (источник бесперебойного питания) можно получить стабильное напряжение и почти идеальную форму, плюс дополнительно обеспечить некоторое время работы отопления при отключении электроэнергии. Подробнее об источниках бемперебойного питания написано тут.

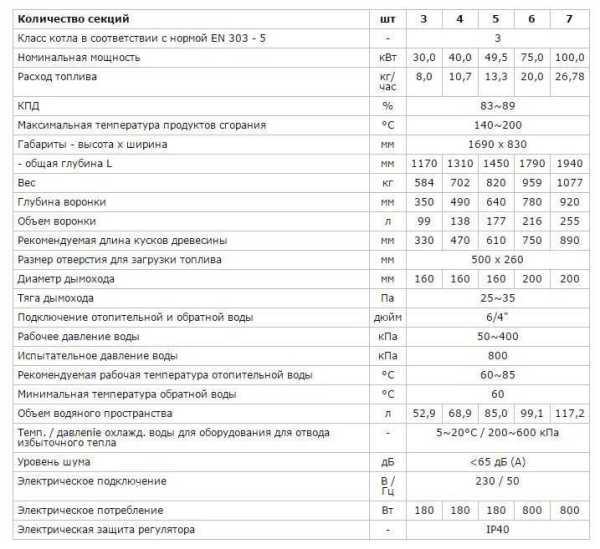

Пиролизный котел со стальной топкой Hefaistos Характеристики. (нажмите для увеличения)

Для нормальной работы котлу на дровах Viadrus Hefaistos требуется соблюдения определенных условий: дрова должны иметь влажность не более 20%, температура обратки не должна быть ниже 60оС. Если система у вас достаточно длинная и вода успевает охладиться до более низких температур, необходимо в обратку перед входом в котел подмешивать горячую воду из подачи, поднимая температуру до требуемой величины.

Универсальный котел Viadrus Hercules 22 D/C

Универсальный котел Viadrus 22 D/C

Виадрус Геркулес работать может на твердом топливе – угле (C), дровах и брикетах (D). Работает на принципе прямого горения, но особой формы топка позволяет максимально использовать энергию топлива: в верхнюю топку подается вторичный воздух для дожига газов, образовавшихся при горении топлива. Котел считается многотопливным:

  • Может быть установлена газовая или жидкотопливная горелка.
  • Можно установить горелку для пеллет.

Для установки горелок требуется специальная дверца с отверстием под горелочный узел и сама горелка, нужны также дополнительные части к теплообменнику. Плюсом этого оборудования может считать невысокие требования по дымовой тяге.

Мощность котла зависит от количества установленных секций (от 2 до 10). Агрегат имеет достаточно высокий КПД для такого вида устройств: на угле 75-80%, на дровах – 75%. К дровам и углю предъявляются достаточно жесткие требования: оно должно быть сухим, не более 20% влажности. Допустимо использовать дрова 25% влажности, но тогда КПД падает (незначительно, но ощутимо). В качестве топлива можно использовать брикеты, что намного повышает эффективность (из-за больше теплотворной способности такого топлива) и облегчает уход – золы брикеты дают в разы меньше, потому оборудованию реже требуется чистка. О топливных брикетах читайте тут.

Использоваться котлы этой линейки могут как в системах закрытого типа с циркуляционным насосом, так и в самотечных системах открытого или закрытого типа. Для более экономичного отопления можно использовать жидкостные теплоаккумуляторы. При установке котла в систему закрытого типа с циркуляционным насосом требуется защита оборудования от перегрева. Для этого можно использовать или змеевик охлаждения с термостатическим клапаном (оборудование не входит в комплектацию) или защитное отключающее устройство (устанавливается по заказу).

Для регулирования выхода продуктов горения есть дымовая заслонка, положение которой регулируется ручкой с тягой, расположенной возле загрузочных люков. Поток первичного воздуха регулируется при помощи отверстия в дверце зольной камеры. Управление ручное при помощи винта, или регулятором тяги. Для дожига вторичный воздух подается через отверстие в загрузочной дверце. Изменять его размеры и регулировать таким образом интенсивность горения, нужно специальным инструментом, который идет в комплекте поставки. Руками этой делать невозможно из-за высокой температуры, до которой разогревается дверца.

Модификации этого котла имеют некоторые конструктивные особенности в зависимости от основного вида топлива. Котел Viadrus Herkules U 22 C — основное топливо – уголь. Его аналог Herkules U 22 D (основное топливо – дрова) отличается дверцей большей ширины для более комфортной загрузки топлива. Во всем остальном конструкция и технические параметры совпадают. Технические характеристики  обоих модификаций приведены в таблице.

Комбинированный котел Viadrus Hercules 22 D/C (для увеличения нажмите)

При установке не забудьте, что если масса котла (с водой, дымоходом и полной загрузкой топлива) превышает 700кг, ему требуется отдельный несвязный фундамент, который на 20-30см больше габаритов котла во все стороны. Глубина залегания фундамента зависит от типа грунтов, но обычно делается на ту же глубину, что и фундамент здания.

Дровяные котлы «Виадрус». Строение (для увеличения рисунка нажмите)

Viadrus Hercules U 24

В твердотопливном котле Hercules U24 может гореть кокс, каменный и бурый уголь, дрова и брикеты. Но разрабатывался котел под сжигание бурого угля, на котором и выдает лучшие показатели. Требования по влажности топлива: любой уголь – не более 15%, древесина – не более 20%.

Твердотопливный котел Hercules U24

Наращивание мощности происходит традиционным для Виадруса увеличением количества секций. Мощные модификации (из 8 секций и больше) имеют дополнительную регулировку тяги, которая расположена сзади.

Работать котлы могут в открытых и закрытых системах. При установке в закрытых системах обязательно оборудование для предотвращения перегрева теплоносителя (не входит в общую комплектацию, а заказывается отдельно).

Комбинированный котел Viadrus Hercules U 24 (для увеличения таблицы нажмите)

Viadrus Hercules U 26

Этот агрегат может топиться углем, коксом и кусковой древесиной. Используется принцип прямого горения. Одна закладка угля и кокса горит 4 часа, дров – 2 часа. Котел может использоваться как в системах с насосами, так и без. В закрытых системах необходима установка средств защиты от перегрева: контур охлаждения и двухходовой клапан, который при температуре воды в контуре отопления выше 95оС, подключает дополнительную петлю охлаждения (это оборудование не входит в основную комплектацию).

Система защиты от перегрева для твердотопливных котлов

Если система имеет объем более 300литров, то для более экономного отопления лучше установить жидкостный теплоаккумулятор.

Котлы с автоматической загрузкой топлива

Для того чтобы реже досыпать топливо рядом с котлом устанавливается бункер, из которого топливо автоматически подается в топку при помощи шнека. Бункер может располагаться слева или справа, есть два размера. При покупке котла с автоматической подачей топлива стоит учесть, что к топливу предъявляются достаточно жесткие требования и относительно влажности, и относительно размеров, и зольности. Точно они указаны в паспорте, но точно должны иметь определенные размеры и влажность не более 15% для угля и 20% для дров.

Твердотопливный котел

Твердотопливный котел с автоматизированной подачей топлива Viadrus Hercules DUO

Котел с автоматизированной подачей топлива Hercules DUO работает с каменным или бурым углем и пеллетами. Сжигание происходит с помощью ретортной горелки, сзади установлен управляемый вентилятор, подающий воздух для горения.

Рекомендованное топливо:

  • Размеры: уголь фракции «мелкий» — диаметр до 25мм, пеллеты диаметром 6-8мм. О размерах, фракциях и марках угля написано тут.
  • Влажность: каменный уголь и пеллеты – 12%, бурый уголь – 20%.
  • Содержание летучих веществ: 28-40%.
  • Низкая спекаемость.

    Пеллетный котел Viadru Woodpell

  • Зольность пеллет – 1,5%.

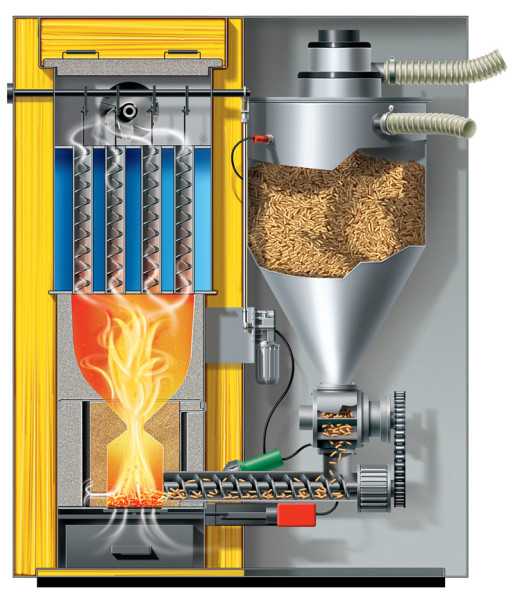

Пеллетные котлы Hercules ECO и Woodpell

Для нормальной работы агрегата требуются пеллеты диаметром 6-10мм, влажностью до 12% и зольностью до 1,5%. Минимальная мощность ECO – 24кВт, Woodpell – 16кВт.

Чтобы прочитать о пеллетах, их видах и характеристиках перейдите по этой ссылке.

Наращивание производительности происходит путем увеличения секций (до 10шт). Бункер для топлива – любого типа и размера (не обязательно фабричный, прекрасно подойдет и самодельный). Управляет работой автоматика, но есть возможность перевода в ручной режим.

В котлах ECO теплообменник отделен о зольника керамическими плитами, которые регулируют горение, а также выполняют роль катализатора, увеличивая КПД котла (83-84%). В дымогарные трубы вставляются турбулизаторы, которые снижают температуру дыма на выходе котла, способствуют тем самым более полной передаче тепла в контур отопления. Шнековое устройство подачи топлива подсоединяется к лючкам, расположенным на задней панели. Теплообменник – чугунный. Срок его эксплуатации – 5 лет.

В котле Woodpell установлен теплообменник, разработанный на основе давно проверенной конструкции, используемой в Hercules U22.  Управление работой – автоматическое, температура контролируется при помощи термостата, расположенного в помещении. В комплектацию входит защита от перегрева теплоносителя, которая при достижении теплоносителем 95оС отключает горелку. Есть возможность программирования работы котла по дням с установкой температуры в каждый промежуток времени (от 5оС до 30оС с шагом 0,5оС). Встроенная защита системы от замерзания (при снижении температуры в системе ниже 5оС автоматически включается ее подогрев).

Процесс сборки и монтажа котла Viadrus U22 одним из представителей сервисной службы кампании заснят на видео.

Отзывы о «Виадрус»

Котел Viadrus U22 D эксплуатируется 2,5 года в Ленинградской области. Температуру держит ту, которая установлена стабильно с погрешностью 2-3оС. Одна закладка дров горит часа полтора-два. После того, как хорошо растоплен и разогрет котел и вся система, владелец прикрывает заслонку и топливо тлеет. В таком режиме дрова горят в два раза дольше, но сразу после растопки использовать такой режим не советует: только на хорошо разогретой системе. Отмечается высокая надежность котла, дверцы открываются/закрываются мягко, все работает «как часы».

Другой владелец U22 4D также отмечает хорошую работу регулятора тяги в котле. Но у него имеются проблемы с накоплением сажи из-за использования сырых дров. Недостатком считает небольшой размер поленьев (в его котле до 35см): большие застревают и не падают, следовательно, не прогорают.

Еще один котел стоит на Дальнем Востоке. Работа котла надежна, но топка мала, и приходится часто подкладывать дрова.

Второй владелец аналогичного котла на 6 секций отапливает дом в 160 квадратов. Отмечает «всеядность» котла и говорит о долгом горении: последняя закладка дров в 11 вечера, а утром в 5 котел еще тлеет. Но морозы в их местности до -17оС, ниже на момент написания отзыва не было. Температуру держит стабильно. Как недостаток отмечается образование сажи в дымоходе.

Еще один котел установлен в Украине. Отмечается экономичность: меньше на 50% дров используют, чем со старым оборудованием.

Итоги

Отзывы о работе котлов «Виадрус» практически всегда положительные. Никаких нареканий на работу нет, может встречаться недовольство по поводу слишком часто требуемой закладки дров или недостаточного количества тепла, но это, скорее, ошибки при определении требуемой мощности, чем недостатки котлов. Так что технику эту можно смело назвать надежной.

teplowood.ru

Твердотопливный котел Viadrus: модельный ряд и монтаж

В районах с отсутствующим газоснабжением нередко наиболее выгодным вариантом отопления становится использование котла, работающего на твердом топливе. Чтобы обеспечить комфортный микроклимат в доме, многие владельцы недвижимости выбирают твердотопливный котел Viadrus. Топливное оборудование этой марки пользуется устойчивым спросом у потребителей.

Компания Viadrus занимает место в списке лидеров производителей оборудования для отопления домов. Отличное качество и безусловную надежность продукции сумели оценить потребители в самых разных точках нашей планеты.

Компания была основана в Чехии еще 1885 году, так что производственный опыт у нее солидный. Основная ставка делается на качество продукции, поэтому котлы этой марки долго служат и отличаются высокими показателями прочности.

Описание котлов

Современные твердотопливные котлы Viadrus – это популярное отопительное оборудование, для установки которого нет необходимости получать специальные разрешения. Как и другие котлы на твердом топливе, для установки этой модели требуется обустройство котельной, а также помещения для хранения топлива.

Отличительные черты и плюсы использования

К основным плюсам отопительного оборудования Viadrus стоит отнести:

  • высокая эффективность;
  • максимально простое обслуживание;
  • долгий срок службы.

Совет! Для обеспечения бесперебойной работы агрегата на протяжении многих лет, необходимо два раза в неделю очищать топку от золы и сажи и проводить полное техническое обслуживание в начале и в конце отопительного сезона.

Принцип работы

Работает топливный котел на твердом топливе – дровах, коксе или угле.

Совет! В ассортименте имеются и агрегаты с автоматической подачей топлива, работающие на пеллетах. Этот вид котлов наиболее удобен в использовании, так как они практически не требуют внимания хозяев.

В топочную камеру агрегата загружается выбранный вид топлива (брикеты, уголь, поленья), после чего крышка топки закрывается герметически. Это позволяет минимизировать теплопотери и повысить эффективность работы котла.

Рекомендованный вид топлива для агрегатов этой марки — это кокс с размером зерна 40-60 мм, однако, производитель не исключает и другие виды топлива:

  • Орех 1. Это топливо (кокс или антрацит) с размером зерна до 40 мм.
  • Орех 2. Размер частиц неспекающегося угля до 50 мм.

Совет! При хороших показателях тяги в дымоходе (не менее 20 Па) можно использовать кусковой уголь с размером зерна до 80 мм.

Практически все модели допускают и использование дров в качестве топлива. Важно использовать только сухие дрова с уровнем влажности не более 20%. При превышении показателей влажности возможно снижение уровня мощности котла. Допускается применять полена диаметром до 100мм, длина зависит от размеров топки.

Производитель разрешает применять и другие виды органического топлива:

  • щепки;
  • опилки;
  • пеллеты.

Совет! При использовании щепок или опилок для растопки на дно камеры рекомендуется положить поленья, это исключит проваливания мелких частиц в зольник

При использовании автоматических котлов на пеллетах топливо загружается в специальный бункер, откуда оно подается в топку без участия человека.

Эксплуатация котлов

Хозяева ценят топливное оборудование Viadrus за простоту эксплуатации. Однако прежде чем начинать работать с агрегатом, стоит внимательно изучить инструкцию.

Правила эксплуатации

Чтобы запустить котел, необходимо:

  • снять показания с термоманометра чтобы убедиться, что теплоносителя в системе достаточно;
  • открыть задвижки, установленные на трубах системы;
  • убедиться, что дымовые каналы, а также решетка и зольник чистые. При обнаружении налета сажи, почистить их;
  • разложить поленья на решетке;
  • открыть заслонку, закрыть загрузочные дверцы;
  • через дверцу топки поджечь топливо;
  • закрыть дверцу топочной камеры и открыть глушитель для обеспечения поступления воздуха;
  • на разогревшиеся поленья засыпать основное топливо, распределяя его равномерно;
  • когда огонь станет темно-красным при помощи ключа открыть заслонки на загрузочных дверцах;

  • после приобретения пламенем желтого цвета, заслонки на дверцах закрыть;
  • после того как теплоноситель достигнет заданной температуры, следует сократить объем поступающего воздуха. Используя глушитель, следует отрегулировать поступление воздуха, чтобы котел работал в заданном режиме;
  • закладка дополнительных порций топлива происходит по мере необходимости, интервал между закладками зависит от типа топлива и интенсивности горения.

Ночной и дневной режим работы

Чтобы перейти на ночной режим эксплуатации отопительного агрегата необходимо:

  • очистить решетку;
  • произвести закладку топлива и дождаться его разогрева;
  • поворачивая дымовую заслонку, снизить мощность котла.

Утром необходимо открыть заслонку и отверстия на дверцах, после чего инструментом прошуровать решетку через открытые зольные дверцы. Закончив работу, зольные дверцы обязательно закрыть.

Два три раза в неделю нужно будет очищать зольник, для его извлечения необходимо использовать термозащитные рукавицы.

Популярные модели

Рассмотрим некоторые модели из линейки котлов Viadrus:

  • Геркулес U22 D4. Напольный агрегат, используемый только для отопления Полезная мощность установки – 20 кВт, она может быть использована для обогрева помещений площадью до 150 квадратов. Эффективность модели – 78%. Котел энергонезависим, имеет открытую камеру сгорания (для установки требуется отдельное помещение – котельная). Основное топливо – дрова, резервное – уголь и кокс.
  • Геркулес ЭКО 5 ND. Котел с бункером для топлива. Эффективность модели – 83%, возможный интервал разогрева теплоносителя 60-90 градусов. Модель рассчитана на обогрев помещения площадью 180 квадратов, мощность агрегата 24 кВт. Котел устанавливается на полу.
  • Геркулес DUO/ 528. Одноконтурная модель (работает только на отопление), имеется бункер для топлива. Температурный интервал теплоносителя – 50-80 градусов, мощность 21 кВт. Имеется режим использования «Теплый пол».
  • Гефест P1 5. Пиролизный агрегат напольного исполнения. Модель имеет пятисекционный теплообменник из чугуна. В качестве топлива могут быть использованы только дрова, применение альтернативных видов топлива запрещено. Модель энергозависима, расход топлива – 7-14 кг в час, в зависимости от режима использования

При использовании котлов из линейки Гефест возможно перевешивание дверцы для обеспечения более удобной загрузки топлива. Пиролизные котлы Гефест могут иметь два варианта управления процессами:

  • Электронный блок. Этот тип управления применяется для моделей, имеющих от 3 до 5 секций теплообменника. В маркировки котлов с электронным управлением присутствует буква «E». Это энергозависимые модели, при их установке обязательно включается в схему стабилизатор, чтобы защитить оборудование от скачков напряжения.
  • Термостат. Котлы с шестью и большим количеством секций имеют только этот вид управления. При помощи термостатов регулируется температура воды в системе, рабочая температура котла, отведение дыма. Котлы с термостатным управлением не требуют подключения электропитания.


Итак, твердотопливный котел Viadrus – это современное отопительное оборудование, используемое для организации отопления. Компания выпускает как универсальные модели, работающие на разных видах топлива (уголь, кокс, торфяные брикеты, дрова), так и современные пиролизные котлы, в которых используются только дрова. Отопительное оборудование марки Viadrus отличается надежностью, простотой эксплуатации и обслуживания, а также долгим сроком службы.

masterotopleniya.ru

Твердотопливные котлы Viadrus (Виадрус): цены, характеристики, отзывы

toggle menu

Статьи Вопросы и ответы Оплата Доставка Выполненные проекты Каталог товаров Водонагреватели Трубы Климат Печи Баки Сигнализации Радиаторы Электрогенераторы Электрооборудование Котлы Насосы Сантехника Горелки к котлам Дымоходы Наши услуги Все водонагреватели Водонагреватели электрические Бойлеры косвенного нагрева Дровяные (титаны) Буферные емкости Солнечные коллекторы Водонагреватели газовые Аксессуары и запчасти Все трубы Полипропиленовые трубы Медные трубы Сшитый полиэтилен Металлопластиковые трубы Теплоизолированные трубы Утеплители Канализационные трубы Гофрированные трубы Все климат Тепловые завесы Мойки и увлажнители воздуха Кондиционеры Внутрипольные конвекторы Конвекторы газовые Тепловые пушки Тепловентиляторы Термостаты и аксессуары Электрические обогреватели Все печи Газо-дровяные Отопительные дровяные Электрические печи Аксессуары для печей Дровяные печи для бани и сауны Все баки Гидроаккумуляторы Аксессуары к бакам Емкости спецназначения Емкости для топлива Расширительные баки Емкости для воды Все сигнализации Сигнализации для дома Сигнализаторы загазованности Дополнительное оборудование Контроллеры отопления Автосигнализации GSM-управление Все радиаторы Биметаллические радиаторы Чугунные радиаторы Стальные радиаторы Алюминиевые радиаторы Инструменты Арматура Все электрогенераторы Дизельные генераторы Бензиновые генераторы Газовые генераторы Все электрооборудование Греющий кабель Теплые полы Стабилизаторы напряжения Все котлы Конденсационные котлы Пеллетные котлы Горелки к котлам Комбинированные котлы Газовые котлы Твердотопливные котлы Дизельные котлы Электрические котлы Аксессуары и запчасти к котлам Все насосы Насосы собственной сборки Тепловые насосы Аксессуары и запчасти Мотопомпы Скважинные насосы Дренажные насосы Насосные станции Канализационные установки Для повышения давления Циркуляционные насосы Поверхностные насосы Все сантехника Смесители Душевые системы Мойки Все дымоходы Труба кислотостойкая Коаксиальные дымоходы Труба сэндвич Труба металлическая Все наши услуги Монтаж Демонтаж Наладка Исполненные проекты Сервис Проектирование Доставка Прочее Все водонагреватели электрические Stiebel Eltron (Штибель) Эван Kospel (Коспел) AEG (АЕГ) Zota (Зота) Hajdu (Хайду) Haier (Хаер) Ariston (Аристон) Gorenje (Горенье) Atlantic (Атлантик) Baxi (Бакси) Tatramat (Татрамат) Все бойлеры косвенного нагрева ACV (АЦВ) Ariston (Аристон) Viessmann (Висман) Baxi (Бакси) Drazice (Дражица) Vaillant (Вайлант) Gorenje (Горенье) Buderus (Будерус) Hajdu (Хайду) Kospel (Коспел) Tatramat (Татрамат) Reflex (Рефлекс) Atlantic (Атлантик) Protherm (Протерм) Все дровяные (титаны) Ferrum (Феррум) Данко Слободской завод Хром-Силистра Ермак Термо Все буферные емкости Tesy (Теси) Hajdu (Хайду) ACV (АЦВ) Meibes (Майбас) Vaillant (Вайлант) Drazice (Дражице) Wirbel (Вирбель) Kospel (Коспел) Stiebel Eltron (Штибель Эльтрон) Reflex (Рефлекс) Все солнечные коллекторы Vaillant (Вайлант) Buderus (Будерус) Все водонагреватели газовые Дон Конорд Лемакс Hajdu (Хайду) Baxi (Бакси) Ariston (Аристон) Rinnai (Риннай) Bosch (Бош) Vaillant (Вайлант) Все аксессуары и запчасти Ермак Термо Vaillant (Вайлант) Drazice (Дражице) Hajdu (Хайду) Ariston (Аристон) Stiebel Eltron (Штибель) Слободской завод ACV (АЦВ) Reflex (Рефлекс) Atlantic (Атлантик) AEG (АЕГ) Все полипропиленовые трубы Kalde Heisskraft S.A.V. Все медные трубы KME Все сшитый полиэтилен Rehau Все металлопластиковые трубы Prandelli Oventrop Stout (Стаут) Все теплоизолированные трубы Uponor Все утеплители K-Flex Энергофлекс Все канализационные трубы Rehau Все гофрированные трубы Элсен (Elsen) Все тепловые завесы Тепломаш Все мойки и увлажнители воздуха Crane (Крэйн) Venta (Вента) Все кондиционеры Haier (Хаер) Все внутрипольные конвекторы EVA Varmann Все конвекторы газовые Alpine Air (Альпин Эйр) Hosseven (Хоссевен) Все тепловые пушки Тепломаш Kerona (Керона) Все тепловентиляторы Тепломаш Volcano (Волкано) Все термостаты и аксессуары Rehau (Рехау) Devi (Деви) Atlantic (Атлантик) Nobo (Нобо) Все электрические обогреватели AEG (АЕГ) Atlantic (Атлантик) Nobo (Нобо) Stiebel Eltron (Штибель) Все газо-дровяные Ермак Термо Все отопительные дровяные Теплодар Везувий Hosseven (Хоссевен) Ермак Термо Все электрические печи Ермак Термо Теплодар Harvia (Харвиа) Zota (Зота) Все аксессуары для печей Ермак Термо Harvia (Харвия) Все дровяные печи для бани и сауны Теплодар Greivari (Греивари) Harvia (Харвиа) Вулкан Везувий Ермак Термо Все гидроаккумуляторы Unipamp (Юнипамп) Stout (Стаут) Wester (Вестер) Varem (Варем) Джилекс Reflex (Рефлекс) Все аксессуары к бакам Экопром Все емкости спецназначения Экопром Все емкости для топлива Анион Экопром Импульс-Пласт Все расширительные баки Reflex (Рефлекс) Varem (Варем) Джилекс Stout (Стаут) Wester (Вестер) Unipamp (Юнипамп) Все емкости для воды Анион Экопром Все сигнализаторы загазованности Кенарь Все биметаллические радиаторы Sira (Сира) SMART (Смарт) Rommer (Роммер) Rifar (Рифар) Global (Глобал) Аксессуары Stout (Стаут) Все чугунные радиаторы МЗОО (Минский Завод ОО) RetroStyle (РетроСтайл) Demir Dokum (Демир Докум) Alpine Air (Альпин Эйр) Все стальные радиаторы AXIS (Аксис) Buderus (Будерус) Korado (Корадо) Kermi (Керми) Все алюминиевые радиаторы Stout (Стаут) Аксессуары Rommer (Роммер) SMART (Смарт) Rifar (Рифар) Global (Глобал) Все инструменты Rehau Все арматура Насосные группы Терморегулирующая арматура Арматура для котельных Все дизельные генераторы ТСС Все бензиновые генераторы ТСС Grandvolt (Грандвольт) Все газовые генераторы Grandvolt (Грандвольт) Все греющий кабель Dinso cable (Динсо) Devi (Деви) Rehau (Рехау) Все теплые полы Stiebel Eltron (Штибель Эльтрон) AEG (АЕГ) Devi (Деви) Rehau (Рехау) Все стабилизаторы напряжения Solpi-M (Солпи-М) Штиль Ресанта Все конденсационные котлы Bosch (Бош) Buderus (Будерус) Beretta (Беретта) Baxi (Бакси) ACV (АЦВ) Ariston (Аристон) De Dietrich Immergas (Иммергаз) Unical (Уникал) Vaillant (Вайлант) Viessmann (Висман) Thermona (Термона) Protherm (Протерм) Kentatsu (Кентатсу) Navien (Навьен) Wolf (Вольф) Все пеллетные котлы Stropuva (Стропува) Termal (Термал) Wirbel (Вирбель) Kiturami (Китурами) Kentatsu (Кентатсу) ACV ( АЦВ) Buderus (Будерус) Zota (Зота) Все горелки к котлам Газовые Комбинированные Пеллетные Мазутные горелки Дизельные Отработанное масло Все комбинированные котлы Wolf (Вольф) Wirbel (Вирбель) Сервисгаз Viessmann (Висман) Unical (Юникал) Sime (Сим) Stropuva (Стропува) Protherm (Протерм) Lamborghini (Ламборджини) Kentatsu (Кентатсу) Kiturami (Китурами) Все газовые котлы Kentatsu (Кентатсу) Kiturami (Китурами) Lamborghini (Ламборджини) Haier (Хаер) De Dietrich (Де Дитриш) Bosch (Бош) Buderus (Будерус) Navien (Навьен) Protherm (Протерм) Vaillant (Вайлант) Viessmann (Висман) Unical (Юникал) Thermona (Термона) Rinnai (Риннай) Sime (Сим) Beretta (Беретта) Baxi (Бакси) ACV (АЦВ) Ariston (Аристон) Wolf (Вольф) Дон Конорд Сервисгаз Жуковский Лемакс Все твердотопливные котлы Теплодар Roda (Рода)

www.teplomatica.ru

Твердотопливный котел Виадрус (Viadrus)

Отопительные твердотопливные котлы длительного сгорания Viadrus впервые появились на рынке в 1920 году и уже тогда зарекомендовали себя как надёжное, мощное и простое в эксплуатации оборудование. Сейчас чешская компания Viadrus - один из самых известных производителей топливного оборудования в мире. Сертификаты ISO 9001 (1993 год) и ISO 14001 (1997 год) гарантируют, что вся продукция чугунолитейного завода «Viadrus» изготовлена из высококачественных материалов с использованием технологий экологического производства.

Твердотопливные котлы Viadrus – это экономные и удобные в эксплуатации и обслуживании устройства. Их одинаково успешно используют для отопления жилых и промышленных зданий, магазинов, домов отдыха, школ и теплиц.

По сравнению с прочими марками твердотопливные котлы Viadrus обладают дополнительными преимуществами:

  • Высокая эффективность и надёжность конструкции.
  • Долговечный чугунный теплообменник и большой срок службы всех прочих деталей.
  • Увеличенные объём топочной камеры, позволяющий единовременно использовать большое количество топлива (каменный, бурый уголь, дрова, дизель, торф, газ, пеллеты и др.). Стоит отметить, что среди дров наилучшими являются дубовые, выделяющие больше тепла, чем другие породы, и берёзовые дрова, также имеющие очень высокую теплотворность.
  • Возможность переоборудования твердотопливного прибора на сжигание другого вида топлива (с дров на газ или дизель и наоборот).
  • КПД приборов марки при сжигании угля и кокса составляет 80%, а при сжигании дров 75-78%.

Виадрус крайне серьёзно относится к выпускаемой продукции, работая в разных странах только через надёжных проверенных дилеров. Каждое отопительное устройство снабжается не только сертификатами качества и длительной гарантией, но и подробной инструкцией (на языке страны получателя), которая содержит все технические характеристики устройства и порядок его обслуживания.

Рис. 1 Логотип компании - знак качества на всех приборов Viadrus

Особенности конструкции устройств Viadrus

Конструктивно твердотопливные котлы Viadrus состоят из следующих элементов:

  • Дымоход с высокой тягой, оснащённый специальными клапанами, которые регулируют количество уходящих из прибора продуктов длительного сгорания.
  • 2. Корпус твердотопливного агрегата, который из секций, соединённых между собой котельными ниппелями и анкерными болтами. Размер секций универсален, а количество в зависимости от модели составляет от 2 до 10. Именно число секций в конструкции влияет на уровень мощности твердотопливных котлов Viadrus. Также от количества секций зависит и размер топливной закладки в прибор. В частности, в технических характеристиках на каждую модель марки Viadrus есть указание на максимальный размер дров (длина) или вес угля.
    Секции образуют камеру сгорания и зольник. При этом в верхней части самой задней секции агрегата находится вытяжной патрубок, а в нижней патрубок поступления воды. Дверцы загрузки топлива (дров, угля) и зольника прикреплены к передней части.
    В твердотопливных котлах Viadrus верхняя часть секций, расположенная над уровнем загрузочной дверцы, имеют выступы, которые становятся своеобразным лабиринтом. Планки "прогоняют" пламень и продукты горения, увеличивая выделение тепла.
  • Системы регулировки подачи воздуха и вывода продуктов сгорания.
    В дверце зольника находится отверстие (глушитель), через которое осуществляется подвод воздуха в камеру сгорания. Управляется глушитель автоматически, с помощью регулятора тяги, либо вручную при помощи регулировочного винта.

    На загрузочной дверце, в свою очередь, расположено отверстие (роза), которое предназначено для вторичной подачи воздуха в камеру сгорания, где медленно тлеют дрова. То есть по сути оно дублирует или дополняет глушитель.

    Также в нижней части вытяжного патрубка есть специальная заслонка, предназначенная для очистки осевших в газосборнике и дымоходе продуктов сгорания.

  • Панель управления (термоманометр), имеющая вид небольшой надстройки на верхней части прибора. С её помощью контролируют уровень мощности дровяного котла.
  • Отопительные агрегаты также укомплектованы чугунной подставкой, так как вес некоторых моделей очень велик.
    Всё тело дровяного прибора изолировано безвредной для здоровья минеральной ватой, задача которого свести к минимуму потери тепла. Конструкция твердотопливного котла Viadrus находится в стальной оболочке, покрытой комакситной краской высокого качества.

    На рынке отопительного оборудования твердотопливные котлы Виадрус особенно узнаваемы благодаря своим прямоугольным формам и расцветке: красный корпус и чёрные дверцы.

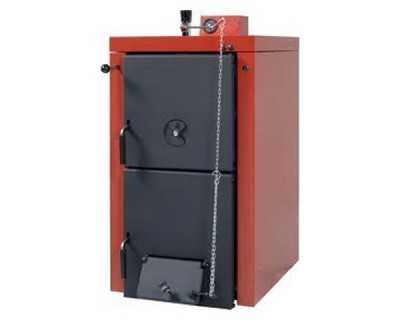

Рис. 2 Конструкция котла на примере модели Viadrus U22

Модели приборов марки Виадрус

Твердотопливные котлы Viadrus имеют очень широкий модельный ряд, в котором нашлось место и для бытовых мини-котлов с мощностью до 20 кВт, и для промышленных мощностью свыше 50 кВт, и для котлового оборудования парового отопления. Среди них есть приборы, работающие на всех видах твёрдого топлива, а есть и те, что используют исключительно дрова или только уголь.

Самыми востребованными являются модели со следующими характеристиками:

Дровяной котёл Виадрус Лингатор (Lignator)

Инструкция по использованию этого прибора предписывает в качестве топлива устройства используют сухие (не более 20% влажности) дрова длиной от 25 до 80 см в зависимости от числа секций. Lignator использует технологию дожига и защищён от перегрева системой водяного охлаждения.

Дровяной котёл Виадрус Гефест (Viadrus Hefaistos)

Пиролизный прибор, имеющий стальную, а не чугунную, как у прочих моделей, топку. Мощность этой модели идёт от 30 кВт. Устройство этого типа может "переваривать" влажные (до 60%) дрова.

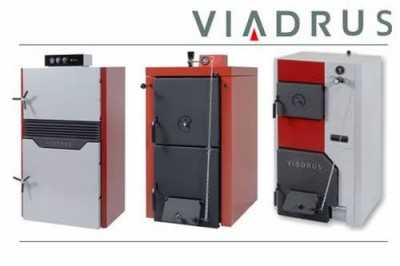

Рис. 3 Стильный дизайн котлов Viadrus

Универсальный твердотопливный котёл Viadrus Hercules

Отопительные устройства этого типа имеют разные виды, обозначаемые кодами U26, U24 или котёл Viadrus U22 и, в свою очередь, также делятся на разные модели с цифровой маркировкой или буквенной - C или D.

  • Твердотопливный котёл Viadrus Hercules U26 в качестве топлива использует кокс, уголь, кусковую древесину (твёрдые дрова) и работает по принципу прямого верхнего горения. Устройство имеет разные характеристики мощности: от 12 до 70 кВт. Также котёл выделяется внушительными габаритами: ширина 544 мм и высота 1023 мм. К названию Hercules U26 добавляются цифры, обозначающие число секций, от 3 до 10.
  • Твердотопливный котёл Viadrus Hercules U24 работает на коксе, буром и каменном угле. Дрова с влажностью не более 20% может использоваться только как дополнительное топливо. Особенностью устройства является дополнительный теплообменник, в котором происходит дожиг отходов сгорания. Водяная "рубашка" находится по всему корпусу прибора, а не только вокруг топки.
  • Твердотопливный котёл Viadrus Hercules U22 выполняется в 2 модификациях, различающихся по виду используемого основного топлива: C (уголь, кокс) и D (дрова, брикеты). При этом котёл Viadrus U22 модификация D обладает увеличенной топкой, которая позволяет загружать дрова большого размера.

    Твердотопливные котлы Viadrus U22 выпускаются с 1977 года и считаются самым удобным вариантом для отопления жилых домов. В настоящее время по всему миру работает уже более 110 тысяч котлов Viadrus U22 и спрос лишь растёт, так как по своим характеристикам устройства этой модели превосходят все известные марки.

  • Твердотопливный котёл Viadrus Hercules DUO - многотопливный водогрейный прибор. Отопительные агрегаты этой модели оборудуются автоматической системой подачи топлива (пеллеты, уголь, дрова). Стоит отметить, что устройство DUO конкурирует с моделью котлов Viadrus U22, которая чаще используется в жилых домах и может быть дополнительно оборудована водогрейным баком.
  • Твердотопливный котёл Viadrus Hercules ECO использует в качестве топлива исключительно древесные гранулы (пеллеты) и выполняется только в 5-и или 10-и секциях. В конструкции ECO теплообменник отделён от зольника керамическими плитами, которые повышают КПД прибора до 84% (обычное КПД - 80%). Минимальная мощность устройства - 24 кВт.

Статьи по теме:

Твердотопливный котел отопления для частного домаПринцип работы пиролизного котлаКотел для бани на дровах

kotlomaniya.ru

видео-инструкция по монтажу своими руками и фото

Наиболее распространенным видом топлива для большинства автономных систем отопления частных домов, на протяжении многих лет является бытовой природный газ, который поставляется к потребителям при помощи централизованной системы газоснабжения. Однако далеко не все населенные пункты нашей страны имеют подключение к централизованному газоснабжению. В таких случаях целесообразно использовать автономное котельное оборудование, работающее на альтернативных видах топлива, например твердотопливные котлы Viadrus, которые могут работать на угле, дровах, а также прессованных пеллетах, изготовленных из древесных или сельскохозяйственных растительных отходов.

Топочные отделения дровяного твердотопливного котла.

Краткий обзор твердотопливных котлов Viadrus

Использование твердотопливного котельного оборудования, кроме решения вопроса с газоснабжением, имеет еще и экономическое обоснование, поскольку цена указанных видов топлива, существенно ниже, чем стоимость бытового природного газа.

Чтобы более подробно изучить этот вопрос, в данной статье, в качестве примера будут представлены основные виды твердотопливных котлов от чешского производителя, компании Viadrus, которая занимается производством котельного оборудования с 1920 года.

Твердое топливо для бытовых отопительных котлов.

Дровяные котлы прямого горения

Главной отличительной особенностью, которой обладают все твердотопливные котлы Виадрус, независимо от типа рабочего агрегата и вида используемого топлива, является возможность посекционного наращивания проектной мощности.

Рабочая зона котла собирается из нескольких чугунных секций, которые соединяются между собой при помощи болтовых соединений со специальными ниппельными гайками. Установка дополнительных секций позволяет увеличивать размер топочных камер, зольника и водяного теплообменника, за счет чего достигается увеличение общей мощности агрегата.

Основные технические характеристики дровяных котлов прямого горения, в зависимости от количества используемых секций, указаны в таблице, представленной на рисунке ниже.

Технические характеристики дровяных котлов.

Среди главных аспектов, на которые следует обратить внимание при покупке, можно отметить следующие потребительские качества:

  1. Твердотопливные котлы прямого горения представляют собой наиболее простой вариант котельного оборудования от этого производителя, благодаря чему достигается относительно низкая стоимость, высокий уровень надежности, а также возможность установки и подключения своими руками, без привлечения квалифицированных специалистов.
  2. Использование подобных агрегатов допускается в замкнутых системах водяного отопления с установленным насосом, обеспечивающим принудительную циркуляцию теплоносителя.
  3. Для долговечной и безопасной работы, все модели оборудованы системой защиты от перегрева воды, а также системой водяного охлаждения колосниковой решетки.

На фото показан принцип работы дровяного котла прямого горения.

Обратите внимание!
Для нормальной работы котельных агрегатов подобного типа, относительная влажность древесины должна составлять не более 20%, а максимальный диаметр полена не должен превышать 100 мм.

Пиролизные котлы с камерой дожига

Пиролизный, или другими словами, газогенераторный твердотопливный котел Виадрус также предполагает секционное наращивание мощности, однако отличается от моделей прямого горения тем, что в его работе используется двухкамерный принцип сжигания топлива.

  1. В первой, загрузочной камере, которая имеет относительно большой объем, выполняется постепенная сушка и дегазация древесины, а в ее нижней части, т.е. в зоне восстановления, происходит медленное сгорание топлива с ограниченным количеством воздуха при температуре +560°С, что приводит в выделению летучих веществ и горючих древесных газов.
  2. Во второй камере дожига происходит процесс смешивания летучих веществ и горючих газов с вторичным атмосферным воздухом, в результате чего они сгорают при высокой температуре, которая может достигать +1200 °С.

Пиролизный принцип сжигания древесины, угля, или других видов твердого топлива позволяет достигать более высоких температур, а соответственно получать большее количество тепловой энергии с каждой условной единицы использованного топлива. Это в свою очередь, значительно повышает КПД котлов, а также приводит к существенной экономии топливных материалов.

Принцип работы котельного агрегата пиролизного типа.

Пиролизный твердотопливный котел Viadrus, в зависимости от количества рабочих секций, может быть оборудован электронной или термостатной системой управления.

  1. Электронная система устанавливается на котлах, которые имеют от 3 до 5 рабочих секций. Такая система дает возможность более гибкой регулировки рабочих режимов, однако для ее работы необходимо постоянное подключение к электрической сети.
  2. Термостатная система управления устанавливается на более мощном оборудовании, которое может состоять из 6-8 рабочих секций. Она является абсолютно энергонезависимой, и позволяет в автоматическом режиме регулировать поступление свежего воздуха и удаление отработанных газов, а также контролировать температуру рабочей зоны котла и температуру теплоносителя в системе отопления.

.

Технические характеристики пиролизных котлов Viadrus.

Обратите внимание!
Для нормальной работы пиролизных котлов, относительная влажность топлива не должна превышать 20%, а температура обратной воды в системе должна быть не ниже +60 °С.

Пеллетные отопительные котлы

Относительно новой и наиболее экономичной разработкой считается котел твердотопливный Viadrus, который работает на пеллетах. Они представляют собой спрессованные гранулы, изготовленные из высушенных и измельченных отходов древесины или ботвы и жмыха сельскохозяйственных культур.

Наращивание рабочей мощности пеллетных котлов также выполняется при помощи установки дополнительных секций, а регулировка рабочих параметров может осуществляться в автоматическом или ручном режиме.

  1. В процессе работы определенный запас пеллетов хранится в топливном бункере, из которого, при помощи шнекового устройства подачи топлива, они автоматически поступают в горелку.
  2. В горелке, при поступлении первичного воздуха и высокой температуре, пеллеты интенсивно тлеют, выделяя летучие вещества и горючие газы.
  3. Выделяющийся газ и насыщенные углеводороды поступают в камеру сгорания, где в среде вторичного атмосферного воздуха происходит их полное сгорание с выделением большого количества тепла.
  4. Отработанные газы, проходя через теплообменник, отдают значительное количество своего тепла контуру водяного отопления, и на выходе имеют температуру не более +160 °С.

Все пеллетные котлы оборудованы электронной системой управления, которая позволяет полностью автоматизировать его работу. Кроме того, они оборудованы системой защиты от перегрева теплоносителя, которая автоматически отключает горелку при достижении температуры +96°С, а также системой защиты от замерзания, которая автоматически включает горелку при охлаждении теплоносителя до температуры +5°С.

Схема работы пеллетного отопительного котла.

Совет!
Заводская инструкция по эксплуатации этого типа котлов рекомендует использование топливных пеллетов диаметром от 6 до 10 мм, с относительной влажностью до 12 %, и удельной зольностью до 1,5%.

Заключение

Напоследок следует отметить, что помимо указанных видов котлов, эта компания также выпускает универсальное котельное оборудование, которое может работать на комбинированных видах твердого топлива, то есть одновременно и на дровах, и на каменном или буром угле, и на прессованных топливных брикетах.

Чтобы получить более подробную информацию об этом оборудовании, можно посмотреть видео в конце этой статьи, или почитать похожие материалы на нашем сайте.

gidroguru.com

Твердотопливные котлы Viadrus, чугунное оборудование на дровах, угле, пеллетах

    Содержимое:
  1. Оборудование с ручной загрузкой топлива
  2. Автоматические котлы Виадрус
  3. Правила монтажа и эксплуатации котлов
  4. Какой ТТ котёл Виадрус выбрать

По сравнению с другими европейскими аналогами, твердотопливные котлы Viadrus отличаются более приемлемой стоимостью, что в сочетании с традиционным качеством делает оборудование чешского производителя одним из самых популярных у отечественного потребителя. Оборудование Viadrus является энергосберегающими, работает с использованием пиролизного горения, предназначено для бытового или промышленного применения.

Оборудование Виадрус с ручной загрузкой топлива


Котлы Виадрус с ручной загрузкой топлива представлены более в чем десяти модификациях. Наибольшей популярностью пользуются:
  • Чешский котёл на твёрдом топливе Viadrus работающий на угле — хотя конструкция топочной камеры позволяет отапливать помещение с использованием кокса, дров и древесных отходов, основным видом топлива остается уголь. Котел укреплен армирующей арматурой. Топочная камера способна выдерживать высокую тепловую нагрузку без потери целостности.
  • Стационарные чугунные отопительные дровяные котлы длительного горения Viadrus — для увеличения длительности работы от одной закладки дров применяется принцип пиролизного горения. В результате уменьшается скорость сгорания топлива. Благодаря аккумуляции тепловой энергии газов, выделяющихся в процессе пиролиза, существенно увеличена теплоотдача и КПД газогенераторного котла.
  • Универсальный пиролизный твердотопливный котёл Виадрус — может работать практически на всех видах твердого и жидкого топлива. Предусмотрена возможность перевода котла на дизель.
    Увеличение эффективности сгорания осуществляется за счет контролируемой подачи воздуха в топочную камеру и отвода продуктов сгорания. Дымосос, и воздушный насос, находящиеся в конструкции котла, позволяют контролировать необходимую концентрацию кислорода в топке, необходимого для начала пиролизного горения. Комбинированные модели стоят приблизительно в 1,5-2 раза больше двухтопливных агрегатов.
  • Двухтопливное оборудование — практически каждая модель оборудования Виадрус может быть переоборудована на другой вид топлива. Чугунный твердотопливный котел длительного горения Виадрус на угле и дровах предназначен для отопления частного дома или промышленных и складских помещений.
    При переходе на другой вид твердого топлива не нуждается в переоборудовании. Пиролизный угольно-дровяной котёл Viadrus имеет хорошие показатели экономичности и производительности. Длительность горения на одной закладке увеличена за счет удлиненной топочной камеры. Частота загрузки не чаще чем 1 раз в 8 часов.

Посмотреть файл онлайн: Viadrus Hefaistos P1 - установка и обслуживание.pdf

Скачать файл (2.96 Mb) (cкачиваний: 9)


Посмотреть файл онлайн: Viadrus Lignator - монтаж и эксплуатация.pdf

Скачать файл (2.71 Mb) (cкачиваний: 7)

Все модели с ручной загрузкой топлива оснащены чугунным теплообменником. В результате, срок эксплуатации котлов Viadrus, заявленный производителем, составляет около 25 лет. Теплообменники из чугуна, выпускаемые компанией, устанавливаются также и в других котлах европейских производителей.

[media=http://www.youtube.com/watch?v=ka_XHU7n7u4]

Автоматические котлы Виадрус


Автоматические станции, предлагаемые компанией, в основном работают на пеллетах или угле (в некоторых моделях используются древесные брикеты). Полная автоматизация процесса горения достигается за счет чувствительной автоматики и специального контроллера.

Блок управления следит за интенсивностью нагрева помещения с помощью комнатных датчиков. Погодозависимая автоматика позволяет корректировать установленный температурный режим.

Автоматический стальной пеллетный котел Viadrus обеспечивает высокую эффективность работы благодаря дополнительному оборудованию, изготовленному непосредственно на заводе компании:

  • Пеллетная горелка — имеет автоматический дуговой розжиг топлива. Инфракрасные датчики следят за температурой горения гранул. При затухании огня осуществляется автоматический розжиг.
  • Пеллетный бункер — ёмкость встроена в корпус. При необходимости допускается подключение дополнительного бункера с большей вместимостью для увеличения времени автономной работы.
  • Блок управления — автоматические пеллетные котлы отопления длительного горения Viadrus имеют хорошие технические характеристики и показатели эксплуатации в основном из-за качественного контроллера. Блок управления следит за поддержанием установленной рабочей температуры. После монтажа GSM модуля можно управлять работой котла с помощью СМС оповещений.

Приблизительно такой же принцип работы используют автоматические угольные котлы. Подача в топку осуществляется шнековой передачей.

Посмотреть файл онлайн: Viadrus FANDA - техническая документация.pdf

Скачать файл (5.11 Mb) (cкачиваний: 9)


Посмотреть файл онлайн: Viadrus Hercules ECO - руководство пользователя.pdf

Скачать файл (3.88 Mb) (cкачиваний: 15)


Посмотреть файл онлайн: Viadrus Woodpell - инструкция по размещению и сервису.pdf

Скачать файл (3.39 Mb) (cкачиваний: 17)

Согласно инструкции по эксплуатации, котел Виадрус надо топить бурым или каменным углем, а также другим видом твердого топлива. Все допустимые варианты сырья для топки указаны производителем в технической документации.



Правила монтажа и эксплуатации котлов


Правильное подключение к отопительной системе позволит обеспечить работоспособность оборудования весь заявленный срок эксплуатации котла. Схема подключения котла зависит от его технических характеристик.
  1. Для ТТ котлов на дровах обязательно устанавливается система защиты от перегрева теплоносителя. Схема обвязки включает: монтаж водоподготовки, расширительного бака и циркуляционного насоса.
  2. Некоторые модели укомплектовывают ТЭНом или системой автоматического регулирования работы оборудования. В таком случае, требуется подключение к электричеству. Обязателен монтаж ИБП и генератора.

Подробный план монтажа и эксплуатации котельного оборудования Viadrus изложен в технической документации оборудования.

Какой ТТ котёл Виадрус выбрать


При выборе подходящей модели котла необходимо учитывать следующие факторы:
  • Наличие ГВС — горячее водоснабжение обеспечивается с помощью второго контура котла. Допускается возможность подключения бойлера косвенного нагрева или использование для этих целей тэна.
  • Производительность — запас по мощности должен составлять около 10-15%.
  • Время автономной работы — пеллетные котлы в состоянии проработать в течение 7-10 дней от одной заправки. ТТ-оборудование придется дозаправлять через каждые 4-8 часов.
  • Недостатки котлов Виадрус — чувствительная автоматика срабатывает на каждый перепад напряжения в сети и подает сигнал о прекращении горения. Чугунный теплообменник чувствителен к разнице температуры на подаче и обратке (должна быть не больше 20°С).

Котлы Виадрус, конечно, не идеальны и имеют свои недостатки, которые легко устраняются при соблюдении рекомендаций производителя относительно монтажа и эксплуатации.

avtonomnoeteplo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
