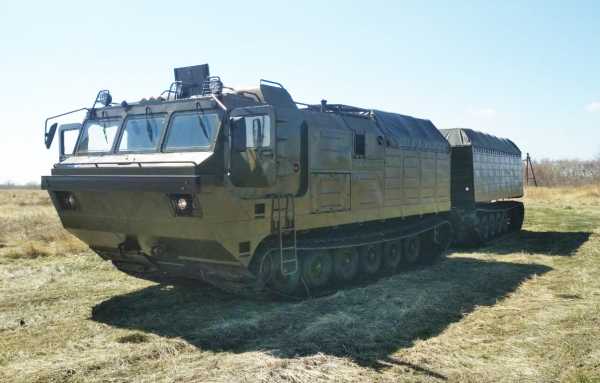

Вездеход ДТ-30П "Витязь" - Гусеничная

ДТ-30 Витязь - это один из наиболее мощных вездеходов, который способен в экстремальных условиях решать поставленные задачи. Ему не страшны непроходимые болота, водные преграды, снег и песок. В любой из перечисленных стихий он себя чувствует отлично и в тяжелейших условиях способен везти до 30 тонн веса.

Вездеход ДТ-30 (П-плавает) предназначен для работы в сложных климатических условиях Крайнего Севера, Сибири и Дальнего Востока на грунтах с низкой несущей способностью (болото, снежная целина, бездорожье, пересеченная лесистая местность) при температуре окружающей среды от плюс 40 до минус 50°С. ДТ-30 П относится к уникальному типу быстроходных транспортных машин - сочлененным гусеничным машинам, сочетающим большую грузоподъемность и грузовместимость с высокими показателями проходимости и маневренности в особо тяжелых дорожно-климатических условиях.

В течение двух десятилетий с высокой эффективностью сотни вездеходов ДТ-30 П используется в различных регионах России для перевозки всевозможных грузов, под монтаж различного технологического оборудования, в том числе жилых блоков, кранов, экскаваторов, цистерн, противопожарного оборудования и т.п. Наиболее эффективно ДТ-30 П используются в составе аварийно-спасательных групп при поисковых и аварийно-спасательных работах в экстремальных условиях, возникающих во время стихийных бедствий, когда требуется в условиях бездорожья, наводнений, снежных заносов, обвалов и массовых разрушений быстро эвакуировать из зоны бедствия людей, доставить в зону бедствия спасателей с их оборудованием, врачей и продовольствие.

Компоновка двухзвенных гусеничных транспортеров выполнена по прицепной схеме соединения звеньев.

Отличительной особенностью конструкции является управляемое с места механика-водителя складывание звеньев в продольной и в вертикальной плоскостях. Складывание звеньев производится при помощи расположенных на поворотно-сцепном устройстве двух дополнительных гидроцилиндров управления. Гидроцилиндры могут работать в качестве поворотного устройства, обеспечивая высокую маневренность машины, в режиме амортизаторов, обеспечивая высокую плавность хода, а также, в качестве блокирующего устройства при преодолении рвов.

Все это позволяет значительно повысить проходимость вездеходов, особенно при преодолении препятствий, в том числе, рвов шириной до 4-х метров и вертикальных стенок до 1,5 метров.

Транспортер можно приобрести с двигателем В-46-5СУ (производство завода ЧТЗ) ЯМЗ-8401.10 (Ярославского моторного завода) и с двигателем американской марки Cummins с английской трансмиссией Allison.

По запросу на e-mail: [email protected] Вы получите полный прайс лист на всесь модельный ряд снегоболотоходов "Витязь", а так же прайс-лист на Технологические комплексы на базе двухзвенных транспортеров ВИТЯЗЬ ДТ-10П-1, ДТ-30П-1.

girtek.ru

Вездеход «Витязь»

ДТ-2П «Витязь»

Перспективная модель вездехода весом 5500 килограмм и грузоподъемностью 2 тонны. Вездеход предназначен для эксплуатации в различных отраслях народного хозяйства. Комплектуется дизельным двигателем C-173 фирмы Cummins.

ДТ-3П «Витязь»

Транспортер грузоподъемностью 3 тонны и весом 7300 килограмм ДТ-3П (буква «П» означает плавающий). Комплектуется американским 6-цилиндровым турбодизелем с прямым впрыском «Cummins» QSB 6.7 объемом 6,7 литров и мощностью 240 лошадиных сил, а так же 5-ступенчатой автоматической коробкой передач «Allison» серии 3000. Вездеход оборудован автономной системой подогрева двигателя и салона.

ДТ-5П «Витязь»

Очередной плавающий вездеход грузоподъемностью 5 тонн и весом 12 тонн. Транспортер «Витязь» ДТ-5П комплектуются дизельным двигателем Cummins L 360 20 мощностью 360 лошадиных сил, гидромеханической 6-ступенчатой коробкой передач и способен развивать скорость до 40 км/ч по суше и до 5 км/ч по воде.

ДТ-7П «Витязь»

15-тонный гусеничный транспортер грузоподъемностью 7 тонн. Техническое оснащение, как и у предыдущей модели.

ДТ-8П «Витязь»

Данная модель получила более мощный дизельный двигатель ЯМЗ-8424-10 мощностью 470 лошадиных сил. Вездеход при собственной массе 19 тонн способен перевозить крупногабаритные грузы весом до 8 тонн на скорости до 40 километров в час.

ДТ-10П-1 «Витязь»

Транспортер весом 21,5 тонны предназначен для перевозки грузов весом до 10 тонн. Комплектуется 12-цилиндровым V-образным двигателем ЧТЗ В46-5С мощностью 710 лошадиных сил и 4-ступенчатой полуавтоматической коробкой передач.

ДТ-10ПМ «Витязь»

Модернизированный двухзвенный гусеничный вездеход для Министерства Обороны с броневой защитой кабины. В связи с увеличением масса вездехода до 27 тонн мощность двигателя повышена до 800 лошадиных сил (двигатель ЯМЗ 8401.10-09), при этом грузоподъемность так же составляет 10 тонн. Вездеходы ДТ-10ПМ «Витязь» способны без проблем эксплуатироваться при температуре окружающей среды от - 45 до + 40 градусов Цельсия.

ДТ-20ПМ «Витязь»

Очередной плавающий вездеход-амфибия для Министерства Обороны грузоподъемностью 20 тонн.

ДТ-30ПМ «Витязь»

Гусеничный транспортер Министерства Обороны грузоподъемностью 30 тонн и точно такой же массой. Как и две другие модификации получил 800-сильный дизельный двигатель и способен развивать скорость до 45 километров в час.

ДТ-30-1 «Витязь»

4-местный транспортер весом 29 тонн, комплектуется двигателем ЧТЗ В-46-5С мощностью 710 лошадиных сил и способен везти грузы весом до 30 тонн со скоростью до 37 км/ч. Коробка передач 4-ступенчатая, полуавтоматическая.

ДТ-30П-1 «Витязь»

Как и предыдущая модель, но с герметичным «плавающим» кузовом.

ДТ-30МН «Витязь»

6-местный вездеход грузоподъемностью 30 тонн, оборудованный двигателем ЯМЗ 8401.10-09 мощностью 800 лошадиных сил и полуавтоматической коробкой передач.

ДТ-30ПМН «Витязь»

«Плавающая» модификация предыдущей модели.

Кроме перечисленных модификаций существуют аварийно-ремонтные комплексы, краны манипуляторы, универсальные бурильные комплексы, транспортеры-экскаваторы, транспортеры с пассажирским задним звеном, топливовозы (ДТ-30Ц, ДТ-30Ц-18Ц) и другие.

russoauto.ru

Тактико-технические характеристики гусеничных двухзвенных вездеходов Витязь ДТ-10, ДТ-20, ДТ-30 | Вездеход, снегоход, болотоход!

модельДТ-30ПДТ-10ПДТ-5П
Масса в снаряженном состоянии, т2821,512
Грузоподъемность, т30105
Количество мест в кабине554
Максимальная длина перевозимого груза, м13107
Мощность двигателя, л.с.710710360
Максимальная скорость движения по суше, км/час373740
Максимальная скорость на плаву555
— Среднее удельное давление на грунт, кг/см20,30,220,2
Запас хода по топливу, км500500500
Преодолеваемые препятствия (с полной нагрузкой): градусы
максимальный угол подъема или спуска на сухом грунте303535
максимальный угол крена152020
водные преграды-броддадада
ПодвескаТорсионная
Гусеница Резинотканиевая с металическими грунтозацепами
Трансмиссия Гидромеханическая 4Х полуавтоматическая

Новинка! Гусеничный вездеход из автомобиля!

Без демонтажа колес!

За 15 минут в полевых условиях!

Скорость движения 60 км/ч!

Невероятная проходимость!

Нагрузка на поверхность от 90 грамм на см2!

TrackNGo — остановка по требованию или вездеход за 15 минут. Простая установка

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ЧТЗ В-46-5 (В-46-6)L 360 20 Cummins
Четырехтактный, V-образный, 12-цилиндровый многотопливный,
быстроходный дизель жидкостного охлаждения с непосредственным вспрыском Порядок чередования вспышек — равномерный, через 60 град. поворота коленчатого вала.
6-цилиндровый,
рядный, турбированный, с интеркулером,
Мощность двигателя, кВт (л.с.)574 (780)250 (360)
Частота вращения, (об/мин)20002200
Запас по крутящему моменту, %1810
Удельный расход топлива, г/кВт*ч (г/л.с.*ч)245 (180)120
Удельная мощность, кВт/кг0,59 (0,80)0,2
Диаметр цилиндра, мм150,0н/д
Ход поршня, мм:
— в цилиндре с главным шатуном180н/д
в цилиндре с прицепным шатуном186н/д
Рабочий объем, л38,88,9
Минимальная температура надежного пуска, град.5
Допустимые условия эксплуатации двигателя:
— температуры окружающего воздуха, град.-40-+50-40-+50
— относительная влажность воздуха при 20С, %98н/д
— высота над уровнем моря, мдо3000н/д
Масса, кг980н/д
Степень уравновешенности — полная динамическая уравновешенность
Система смазки — комбинированная, применяемое масло МТ-16П.
Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией
и эжекционным обдувом радиатора.
Система подогрева — комбинированная с принудительной и термосифонной
циркуляцией жидкости и подогревом масла в баке отработавшими газами подогревателя ПЖД-600.
Пуск двигателя — сжатым воздухом из баллонов, дублированный
— электростартером от аккумуляторных батарей или от внешнего источника тока.

xn----btbbfdadcbcr9cwalfbbaa4c3a7co.xn--p1ai

Вездеход Витязь ДТ-30П - УралСпецМаш: ремонт, техническое обслуживание, запчасти, модернизация, производство вездеходной техники

Подробности
Категория: Технические характеристики

Вездеход Витязь ДТ-30 - быстроходный двухзвенный вездеход на гусеничном ходу. Конструкция машины обладает рядом особенностей, которые выделяют ДТ-30 «Витязь» среди остального списка вездеходов. Соединительные звенья могут складываться в двух плоскостях, а управление данным процессом возможно непосредственно из кабины водителя. Для того чтобы данные звенья могли без проблем перемещаться друг относительно друга, предусмотрено специальное поворотно-сцепное устройство, с установленными двумя гидравлическими цилиндрами для управления. Они способны значительно улучшить манёвренность движения машины, а также работать по принципу амортизирующих элементов, чтобы обеспечить более плавное движение.

Технические характеристики ДТ-30 Витязь

Масса
без груза, кг
28000
с грузом, кг 58000
грузоподъемность, кг 30000
Габаритные размеры (ДхШхВ), мм 15900х3100х3300
База, мм -
Колея, мм -
Клиренс, мм -
Масса буксируемого колесного прицепа, кг -
Температура окружающей среды при эксплуатации и хранении, 0 С от -40 до +50
Количество посадочных мест:
в кабине, включая место водителя, человек 5
в салоне, человек -
Удельное давление на грунт, кПа (кгс/см2) (0,29)
Максимальная скорость движения , км/ч
по шоссе без прицепа при номинальной грузоподъемности 47
по шоссе с прицепом -
пересеченнойместности 6..11
на плаву (при преодолении водных преград 4
Расход топлива при движении по сухой грунтовой дороге (с грузом и прицепом), кг/100 км -
Запас хода по топливу при движении по сухой грунтовой дороге (с грузом и прицепом), км 500
Двигатель
марка В-46-5
номинальная мощность кВт (л.с.) 574(781)
Удельная мощность, л. с./т 27,89
Тип подвески независимая торсионная
Преодолеваемый подъём, град. 30
Преодоление водных преград на плаву

Эксплуатационные возможности ДТ-30 Витязь

Практически нет условий, которые бы не смог преодолеть «Витязь» ДТ-30. Технические характеристики машины отлично подходят для работы со спасательными бригадами, при эвакуации во время наводнений, обвалов, снежных заносов и остальных стихийных бедствий, наносимых природой. Вездеход позволяет с легкостью найти и доставить в медицинский пункт пострадавших на месте катастрофы либо же, если пострадавших очень много, то доставить в эту зону врачей, медикаменты и все необходимое продовольствие. Кроме спасательных операций, ДТ-30 «Витязь» используется и для доставки разнообразного оборудования и спецтехники, к примеру пожарного оборудования, кранов, экскаваторов и прочих машин, которым самостоятельно добраться весьма затруднительно. Машины очень широко эксплуатируются в военных целях, различного рода подразделениями. Все благодаря высокой проходимости. Транспортеры способны преодолевать широкие овраги и рвы, ширина которых достигает до 4 метров, а также могут взбираться на пригорки и склоны высотой до полутора метра. Для плавающих моделей в названии модели добавляется буква П.

usm-74.ru

вездеход витязь дт 30 видео Видео

...

2 лет назад

ВНИМАНИЕ ATTENTION ALL --------------------------- Канал Войны Бездорожья был создан для любителей бездорожь...

...

1 лет назад

ПОЛУЧИ УДВОЕНИЕ СЧЁТА УЖЕ СЕГОДНЯ! ➤➤ http://bit.ly/2rYRSpU ✓☆ МОБИЛЬНОЕ ПРИЛОЖЕНИЕ ➤➤ http://bit.ly/2mZt9xY ====================...

...

3 лет назад

Вездеход ДТ 30П Витязь ДТ-30 «Витязь» — двухзвенный вездеход на гусеничном ходу, предназначенный для трансп...

...

2 лет назад

Технические характеристики вездехода "Витязь". Эта машина может плавать, преодолевать снежную целину, боло...

...

2 лет назад

ВНИМАНИЕ ATTENTION ALL --------------------------- Канал Войны Бездорожья был создан для любителей бездорожь...

...

3 меc назад

ВНИМАНИЕ --------------------------- Канал "Точка Б" был создан для любителей бездорожья, грузовой...

...

12 меc назад

ВНИМАНИЕ ATTENTION ALL --------------------------- Канал Войны Бездорожья был создан для любителей бездорожь...

...

3 лет назад

ВНИМАНИЕ ATTENTION ALL --------------------------- Канал Войны Бездорожья был создан для любителей бездорожь...

...

4 меc назад

река Тылговаям с.Хаилино.

...

9 меc назад

Мощные русские вездеходы на бездорожье крайнего севера. Такого никто не ОЖИДАЛ!!! Приятного просмотра!!!...

...

6 меc назад

Добро пожаловать на наш канал-------- На нашем канале вы увидите видео про экстремальные и опасные дороги...

...

5 лет назад

Больше тест-драйвов каждый день - подписывайтесь на канал - http://www.youtube.com/subscription_center?add_user=redmediatv Присоединяй...

...

4 лет назад

Новое семейство вездеходов Витязь.

...

4 меc назад

Добро пожаловать на наш канал-------- На нашем канале вы увидите видео про экстремальные и опасные дороги...

...

3 меc назад

Добро пожаловать на наш канал-------- На нашем канале вы увидите видео про экстремальные и опасные дороги...

...

2 лет назад

СТАВЬ ЛАЙК!!! ПОДПИСЫВАЙСЯ НА КАНАЛ!!!https://www.youtube.com/channel/UC_HRpTIfCwj6FH-AWvgBtJg?view_as=subscriber ...

...

12 меc назад

ПОЛУЧИ УДВОЕНИЕ СЧЁТА УЖЕ СЕГОДНЯ! ➤➤ http://bit.ly/2rYRSpU ✓☆ МОБИЛЬНОЕ ПРИЛОЖЕНИЕ ➤➤ http://bit.ly/2mZt9xY ====================...

...

12 меc назад

Вездеход витязь тащит на платформе мтлб.

...

2 лет назад

АВТОМАНИЯ http://www.youtube.com/AutoManiaShow Ролики на автомобильную тематику. ▻ Наша группа Вконтакте https://vk.com/auto...

video-kroft.ru

Вездеход витязь ДТ-30 (фото)

Содержание:

  1. Назначение вездеходов семейства Витязь
  2. Создатели тягачей семейства Витязь
  3. Конструкционные особенности Витязей
  4. Быстро и комфортно попасть к месту назначения

Сложнейшие климатические условия отдаленных районов Российской Федерации, болота, заснеженная целина, лесистые местности, и как следствие – бездорожье, температура от 40-градусной жары до 50-градусных морозов – все это в разные времена создавало определенные трудности для нормальной жизнедеятельности человека. С появлением такой современной техники, как вездеход Витязь, люди почувствовали себя намного увереннее. Они стали более мобильными и менее зависимыми от климатических условий.

Назначение вездеходов семейства Витязь

Последнее десятилетие прошлого столетия и первое нынешнего века ознаменовались высокоэффективным использованием сотен вездеходов Витязь. Их применяют для доставки разнообразных грузов, технологического оборудования, необходимого для выполнения народнохозяйственных заданий. Успешно используются гусеничный снегоболотоход и для перевозки людей в сложных климатических условиях и бездорожье. Имеющая кабина соответствует всем требованиям комфорта и удобства для пассажиров и водителя.

Болотоходы ДТ-30 и ДТ-30П незаменимы в обеспечении мобильности аварийно-спасательных групп, которые выполняют необходимые работы в зонах стихийных бедствий. Благодаря таким машинам члены этих групп получают возможность преодолевать те места, которые непреодолимы для обычной техники. Для вездеходов Витязь не существует ни бездорожья, ни снежных заносов, ни наводнений, ни массовых разрушений и обвалов. Гусеничные вездеходы быстро доставляют спасателей и все необходимое в бедствующие зоны и гарантируют быструю эвакуацию потерпевших.

В конструкцию данных вездеходов разработчики заложили большие возможности для эффективного модифицирования. Это позволяет применять снегоболотоходы как универсальное шасси для монтажа специального и технологического оборудования, необходимого эффективной производственной деятельности. Гусеничный болотоход Витязь повлиял даже на изменение методики осуществления работ, которая отныне никак не зависит от климатических и погодных условий. Существенно снижаются строительные затраты на возведение объектов в различных труднодоступных местах.

Создатели тягачей семейства Витязь

Создателями описываемых тягачей являются Константин Осколков и Владимир Савельев. Первый является автором этой идеи, а потом и главным конструктором проекта, а второй – первым генеральным конструктором семейства гусеничных вездеходов Витязь. Они создали машину ДТ-30П, которая отличается высокими эксплуатационными характеристиками.

Их снегоболотоходы отвечают всем нормативам, которые предъявляет Минприроды России к сегменту транспортных наземных средств. Данные гусеничные вездеходы оказывают самое минимальное воздействие на окружающую среду, почвенный и растительный покров. По уровням экологической безопасности данные тягачи превосходят российские и импортные аналоги.

Болотоходами можно перевозить грузы длиной до 13 метров. Мощные тягачи ДТ-30п успешно преодолевают водные преграды. При этом для них нет ограничений по глубине этих преград. Модель ДТ-30 уверенно пересечет лесистые территории, песочные и снежные завалы, а также водные преграды глубиной до 1,8 метра. Благодаря высоким свойствам гусеничные транспортеры Витязь удостоены Государственной премии России.

Конструкционные особенности Витязей

Для компоновки болотоходов ДТ-30 и ДТ-30П использована прицепная схема, основанная на соединение звеньев. В конструкции вездехода Витязь используется пара сварных корпуса-звена. Переднее звено предназначено для кабины (в нем могут разместиться до семи человек). Комфорт и уют создается автономными обогревательными и вентиляционными системами.

Второе звено гусеничного снегоболотохода выполняться в виде тентированного кузова либо кузова-платформы. Он используется для монтажа необходимого оборудования. Есть и вариант исполнения, когда на обоих звеньях вездехода устанавливается грузовая платформа. Такая конструкция удобна, когда приходится перевозить много различных грузов.

Болотоходы этого семейства комплектуются четырехтактным многотопливным V-образным быстроходным дизельным мотором. Двигатель имеет жидкостное охлаждение, непосредственный впрыск топлива и наддув от центробежного нагнетателя. Для его запуска используется электростартер, работающий от 24-вольтовых аккумуляторных батарей, либо пневмопуск сжатым баллонным воздухом. Дизель болотохода легко запускается даже при температуре воздуха до – 50 градусов.

Эффективностью отличается и используемая в вездеходах трансмиссия. При появлении сопротивления движению плавно изменяется крутящий момент. Это возможно благодаря использованию гидродинамического одноступенчатого трансформатора. Коробка передач – четырехскоростная с использованием блокируемого дифференциала. Это дает возможность легко ориентироваться в выборе оптимальных режимов движения гусеничного болотохода в конкретных дорожных условиях.

Надежная работа тормозной системы этого транспортного средства обеспечивается наличием ленточных плавающих тормозов, двух механических приводов. Трансмиссионные агрегаты между собой соединены карданными валами. Поворотно-сцепное устройство сочлененного снегоболотохода имеет конструкцию, которая позволяет звеньям транспортного средства поворачиваться независимо в разных плоскостях — вертикальной, горизонтальной либо продольно-вертикальной. Это позволяет эффективно преодолевать бездорожье и водные преграды.

Применяемые гидроцилиндры, являясь амортизаторами, гарантируют плавность хода и преодоление препятствий высотой до полутора метров. Гусеницы тягачей обладают максимальным сцеплением с грунтовой поверхностью. Отличными качествами характеризуется и ходовая часть снегоболотохода. Использование различных новаций позволяет избегать обледенения ходовых частей болотохода. Ходовая система эффективно самоочищается ото льда, снега и грязи, что способствует эффективности движения.

Быстро и комфортно попасть к месту назначения

Скорость передвижения тягача Витязь по суше составляет до 47 километров в час. Через водные преграды он движется со скоростью до 4 километров в час. Вездеход способен преодолевать тридцатиградусные подъемы и спуски, а также выдерживать пятнадцатиградусный крен. Запаса топливных баков достаточно для преодоления расстояния до полутысячи километров. Уютно чувствуют себя в кабине при движении и пассажиры вместе с водителей. Удобные сидения, теплота и комфорт способствуют этому. Им не страшны ни сплошное бездорожье в условиях севера, ни большие морозы. Создатели сумели разработать сложное транспортное средство, которым легко управляет человек.
