Ветряная станция – Ветряная электростанция (Ветряк) – еще один источник дешевой энергии — Энергосбережение, экопродукты, экодома, альтернативные источники энергии.

Содержание

Ветряная электростанция — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 28 апреля 2014; проверки требуют 50 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 28 апреля 2014; проверки требуют 50 правок. Ветроэнергетика: общемировая годовая динамика установленной мощности ВЭС[1]. Прибрежная ветровая электростанция Миддельгрюнден, около Копенгагена, Дания. На момент постройки она была крупнейшей в мире

Ветряная электростанция  — это несколько ВЭУ, собранных в одном или нескольких местах и объединённых в единую сеть. Крупные ветровые электростанции мог

ru.wikipedia.org

планирование и типы ветряных электростанций :: BusinessMan.ru

Ветряные электростанции (ВЭС) – устройства специальной конструкции, в которых энергия ветра преобразуется в электрическую. С каждым днем они становятся популярнее. Использующие природные, а главное, возобновляемые источники энергии, удобные и простые ветроэлектростанции, так называемые ветряки, являются прекрасной альтернативой традиционным электростанциям, особенно в частных домах.

Использование энергии ветра

Ветряные мельницы, а точнее принцип их действия, были незаслуженно забыты в двадцатых годах прошлого века. Впрочем, силу ветра не использовали и тогда для получения электрической энергии. Она приводила в действие жернова мельниц, использовалась в качестве движителя для парусных судов, позднее запускала насосы для закачки воды в резервуары, то есть превращалась в механическую энергию.

Ветроэнергетика начала стремительно развиваться в конце шестидесятых годов прошлого, XX столетия. В это время стало катастрофически не хватать традиционных энергоносителей, кроме того, они резко поднялись в цене, все острее становились экологические проблемы, связанные с их использованием.

Способствовал использованию альтернативных источников электроэнергии, в том числе силы ветра, и технический прогресс. Появились новые высокопрочные и достаточно легкие материалы, позволяющие возводить башни до 120 м высотой и огромные лопасти.

Ветра, дующие во многих регионах планеты, в состоянии вращать турбины электростанции с достаточной скоростью, чтобы обеспечивать энергией частные дома, небольшие фермы или школы в сельской местности.

Но в любой бочке меда найдется хотя бы одна ложка дегтя. Ветер невозможно подчинить, он не дует всегда, тем более в одном направлении и с одинаковой скоростью. Технический прогресс не стоит на месте. Если сегодня ветряные электростанции для частного дома, вырабатывающие сотни киловатт электроэнергии, уже не являются большой редкостью, то завтра, может быть, повседневностью станут и станции мощностью в десятки мегаватт. Во всяком случае, уже есть ветроэлектростанции, мощность которых составляет 5 мВт и больше.

Преимущества и недостатки ветроэлектростанций

Ветряные электростанции обладают кроме использования бесплатной энергии ветра и независимости от внешних источников электроэнергии еще несколькими весомыми преимуществами. Не существует экологической проблемы хранения и утилизации отходов, да и сам способ получения энергии один из самых экологичных. Не говоря уже о том, как эстетично выглядит ветряк на фоне неба, достоинством его можно считать, что установка может быть как стационарной, так и передвижной.

Кроме того, сегодня уже можно подобрать ВЭС подходящей модели и мощности или использовать установку, сочетающую использование нескольких источников энергии, традиционных и альтернативных. Это может быть дизель- или солнечно-ветряная электростанция.

ВЭС имеют и недостатки. Во-первых, они шумные настолько, что крупные установки в ночное время приходится отключать. Во-вторых, создают зачастую помехи для воздушных сообщений или радиоволн. В-третьих, их нужно размещать на поистине огромных площадях. И есть еще один существенный недостаток лопастных конструкций – их нужно отключать во время массовых сезонных перелетов птиц.

Типы ветроэлектростанций

По функциональности электростанции ветряные можно разделить на стационарные и передвижные, или мобильные. Мощные стационарные установки требуют проведения целого комплекса подготовительных работ, но они в аккумуляторных батареях способны накапливать достаточное для использования в безветренную погоду количество электроэнергии.

Передвижные электростанции проще по конструкции, неприхотливы, их легко устанавливать и просто эксплуатировать. Обычно они используются для питания электроприборов или в путешествиях.

По конструкции различают крыльчатые и роторные ветроэлектростанции.

По месту установки ВЭС бывают:

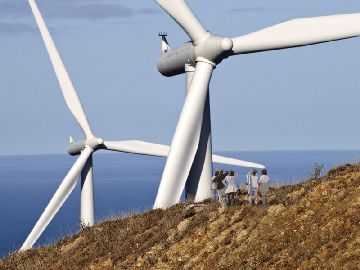

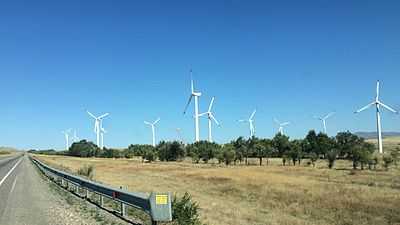

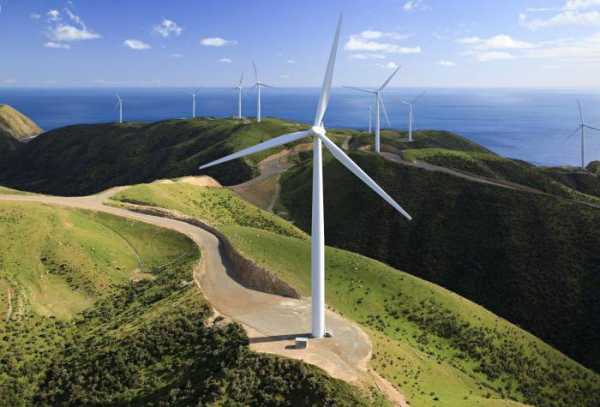

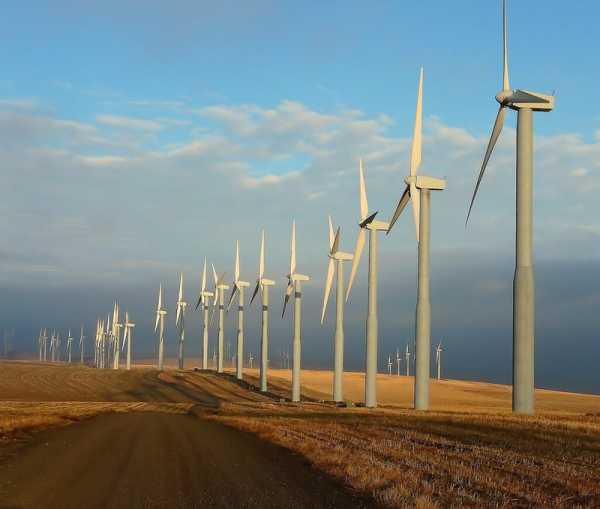

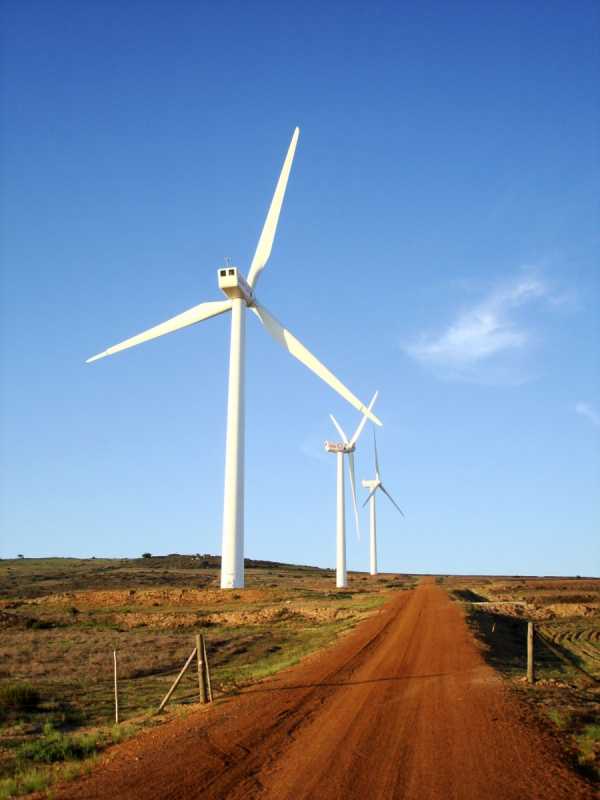

  • наземные. Они устанавливаются на возвышенностях и наиболее распространены на сегодняшний день;

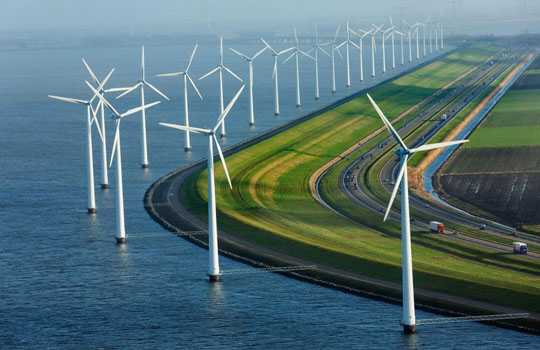

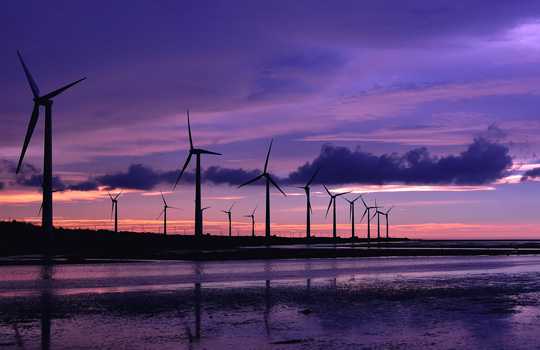

  • прибрежные. Строятся в прибрежной зоне морей и океанов, где из-за неравномерного нагревания суши и воды постоянно дуют ветры;

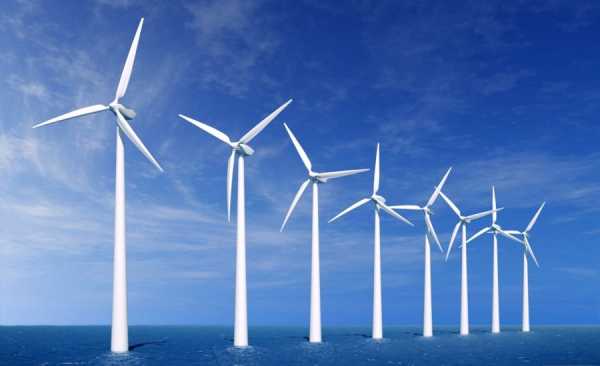

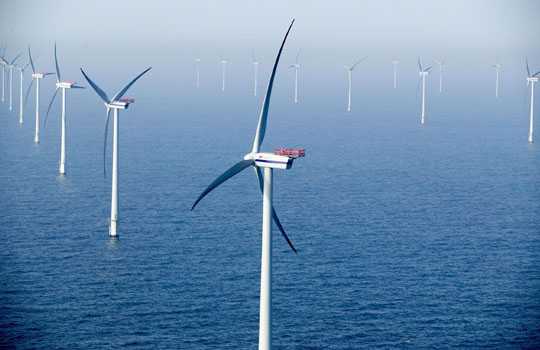

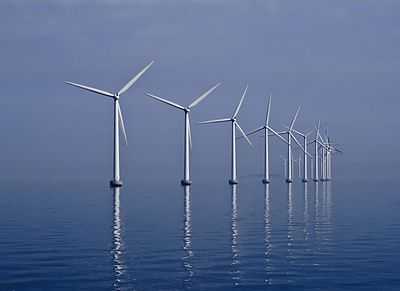

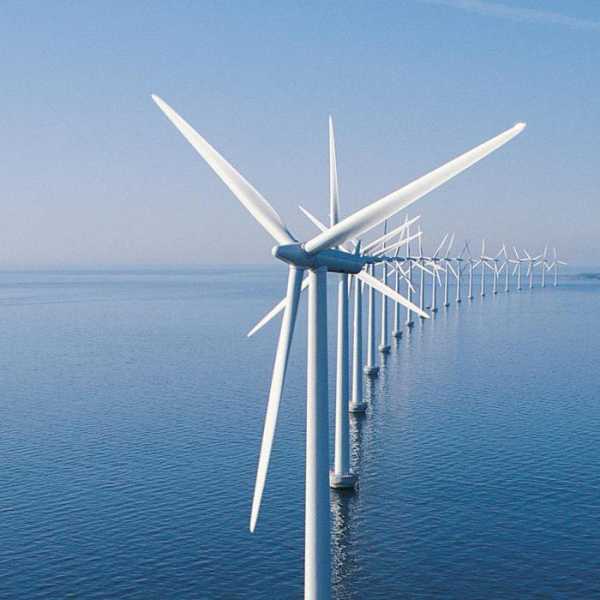

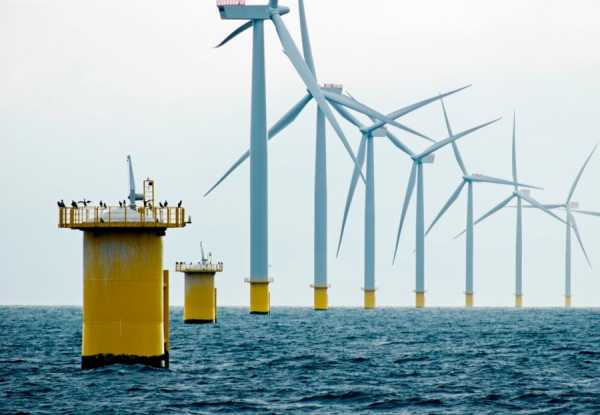

  • оффшорные. Строятся в море на расстоянии 10-15 км от берега, где постоянно дуют морские ветры;

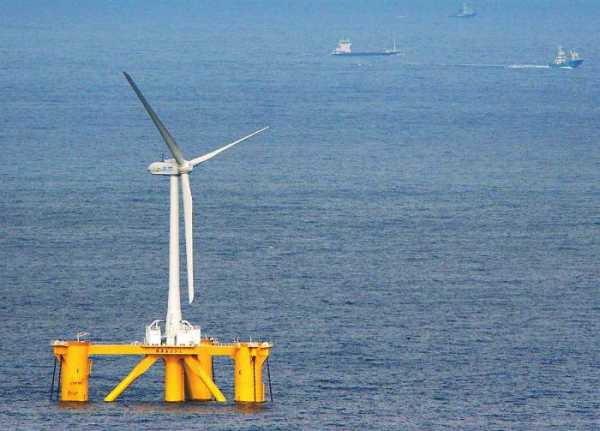

  • плавающие. Они тоже располагаются примерно на таком же расстоянии от берега, как и оффшорные, но на плавающей платформе.

По сферам применения электростанции ветряные бывают промышленные и бытовые.

Крыльчатые ВЭС

Уже привычными стали крыльчатые ВЭС, которые лидируют на рынке ветроэнергетики. На высокой мечте устанавливается лопастной механизм с горизонтальной осью вращения, преимущественно трехлопастной, и его мощность зависит от размаха лопастей. Максимальной скорости вращения такой агрегат достигает, когда лопасти перпендикулярны ветровому потоку, поэтому в его конструкции предусмотрено устройство автоматического поворота оси вращения в виде крыла стабилизатора на малых и электронной системы управления рысканием на более мощных станциях.

Различаются между собой крыльчатые ветроэлектростанции в основном количеством лопастей. Они могут быть многолопастными, двухлопастными, даже с одной лопастью и противовесом.

Роторные ВЭС

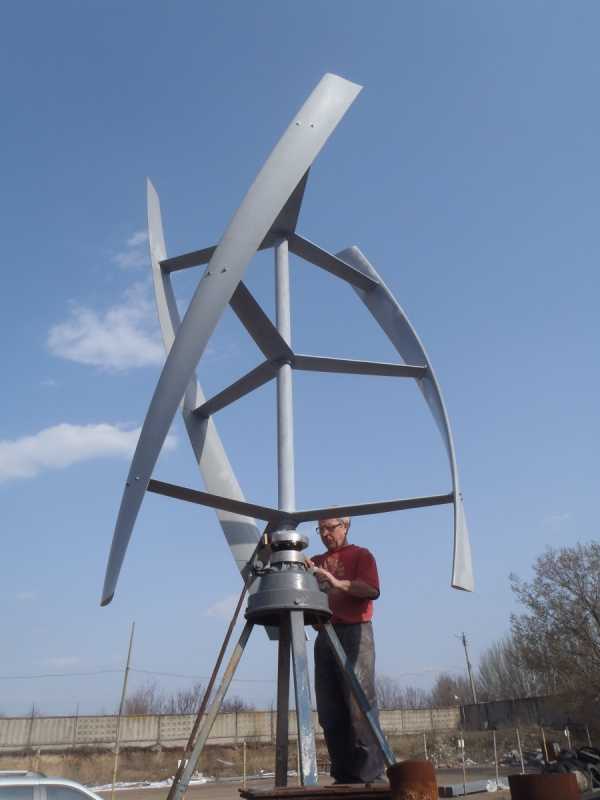

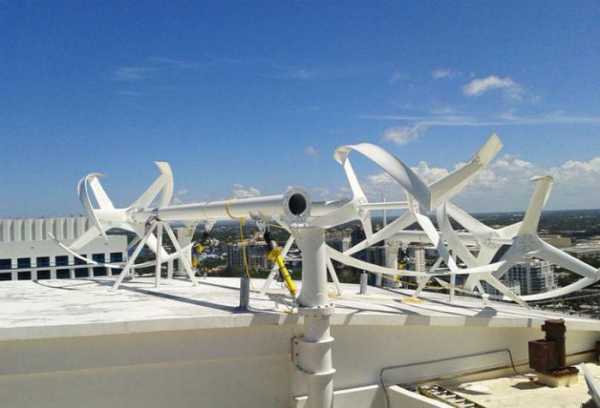

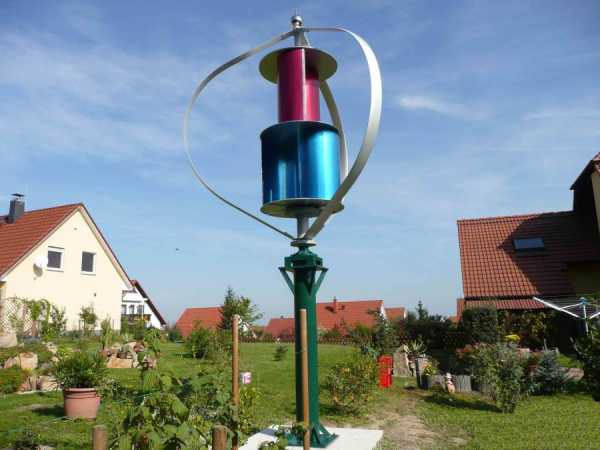

Роторные, или карусельные, электростанции ветряные имеют вертикальную ось вращения и не зависят от направления ветра. Это важное преимущество, если используются приземные рыскающие воздушные потоки. Минусом ВЭС такой конструкции является использование многополюсных генераторов, которые работают на малых оборотах и не имеют широкого распространения.

Эти установки тихоходны и, как следствие, не создают большого шума. Кроме того, их достоинством является простота электрических схем, которые не нарушаются при случайных резких порывах ветра.

Специалисты считают, что роторные ВЭС наиболее перспективны для большой ветроэнергетики. Правда, чтобы раскрутить такую установку, к ней нужно приложить внешнюю энергию. Только когда она достигнет определенных аэродинамических показателей, сама переходит в режим генератора из режима двигателя.

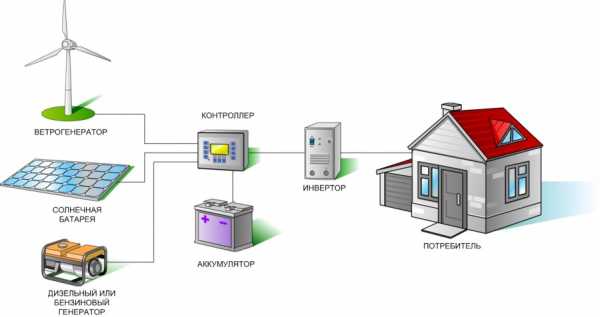

Комбинированная система «ветро-дизель»

Недостаток ветроагрегатов - неравномерная подача электроэнергии – в крупных сетях компенсируется большим количеством установок.

Также компенсировать этот недостаток можно, используя комбинированные системы, в которых есть специальные устройства, распределяющие нагрузки между ветроэнергетической установкой (ВЭУ) и дизелем. Поэтому автономные сети небольшой мощности от 0,5 до 4 МВт в паре с дизелем могут надежно и равномерно функционировать.

Современное оборудование, с помощью которого экономится около 65 % жидкого топлива в год, позволяет всего за несколько секунд при необходимости подключить дизель или отключить его.

Бытовые и промышленные ВЭС

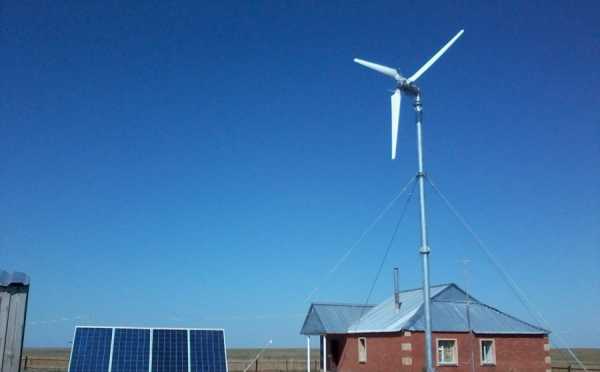

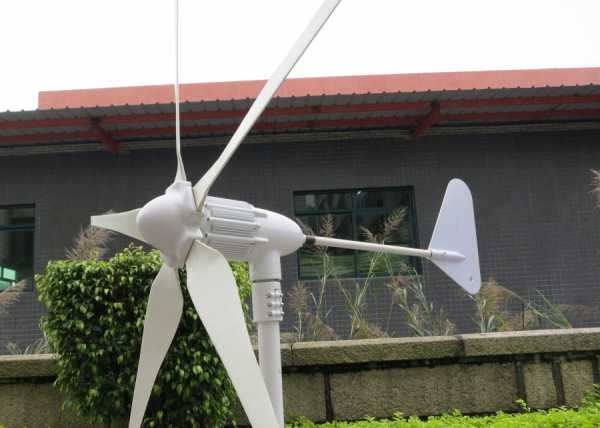

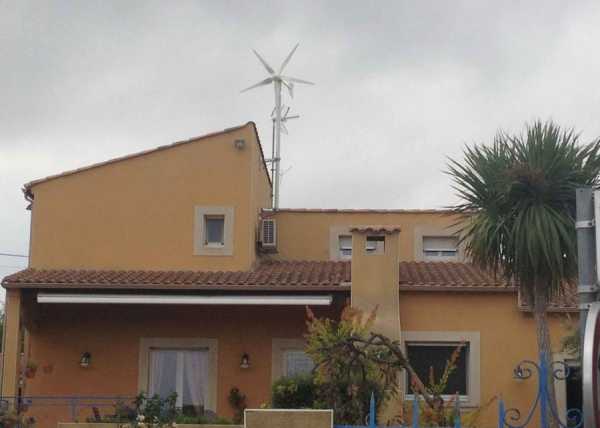

Бытовые ветроэнергетические установки имеют мощность от 250 Вт до 15 кВт, могут работать в комплексе с солнечными батареями, с аккумулятором или без него.

Электроэнергия, вырабатываемая бытовыми ВЭС, достаточно дорогая, но часто бывает, что других ее источников просто нет.

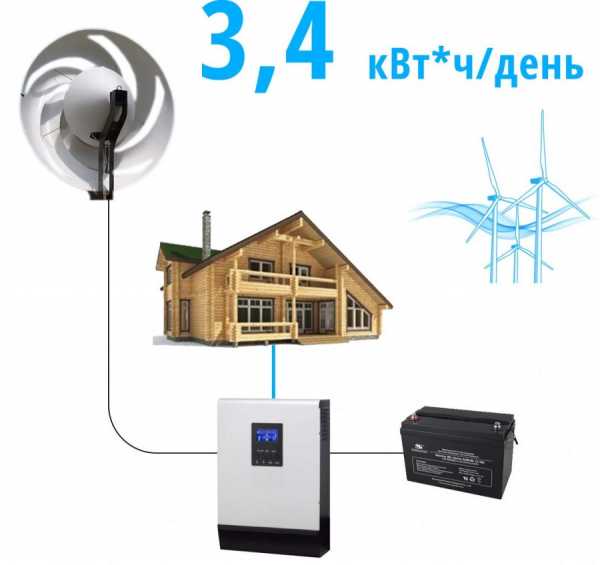

Бытовые ветряные электростанции в России производятся с генератором постоянного тока, который заряжает аккумуляторные батареи емкостью до 800 А/ч. От таких батарей в доме могут работать все бытовые приборы: телевизор, электрочайник и др.

Процесс зарядки батарей после отключения нагрузки может быть достаточно долгим, в зависимости от силы ветра и мощности генератора.

Зарубежные бытовые ВЭС на российском рынке тоже есть, они достаточно дороги, но выдают, как правило, меньше половины номинальной мощности.

Промышленные ВЭС отличаются значительно большей мощностью и объединяются, как правило, в единые сети.

Частные ветряные электростанции в основном имеют мощность от 3 до 5, реже 10 кВт. Если среднегодовая скорость ветра в регионе достигает 3-4 м/с, то такая ВЭС может обеспечить электроэнергией средний загородный дом, СТО или небольшое кафе.

Основные характеристики ВЭС

Номинальная мощность является основным показателем, который характеризует все электростанции, ветряные не исключение. Она определяется мощностью, которую вырабатывает генератор при средней скорости ветра 12 м/с, и зависит от типа станции.

Следующим важным показателем является номинальное напряжение ВЭС, которое вырабатывает генератор. Это может быть как 220 В, так и 12 В, и 24 В.

От мощности турбины зависит электрическая мощность генератора. Поскольку мощность турбины тем выше, чем больше ее диаметр и, следовательно, прочней мачта, то этот показатель важен при выборе и расчете конструкции мачты.

Ветроустановка имеет еще несколько характеристик. Важна ее производительность – это количество электроэнергии, которое устройство вырабатывает в год. Необходимо при выборе ВЭУ знать максимальную скорость ветра, которую выдерживает турбина, и его минимальную (пусковую) скорость, при которой она начинает вращаться. Играют роль при выборе и частота вращения турбины, и количество лопастей.

Принцип работы и устройство ВЭС

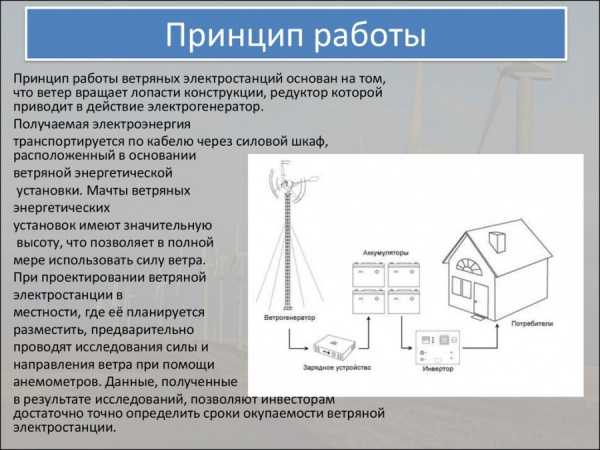

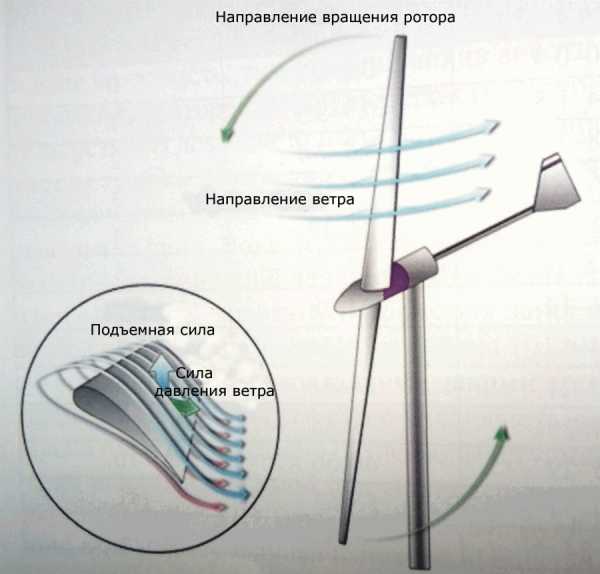

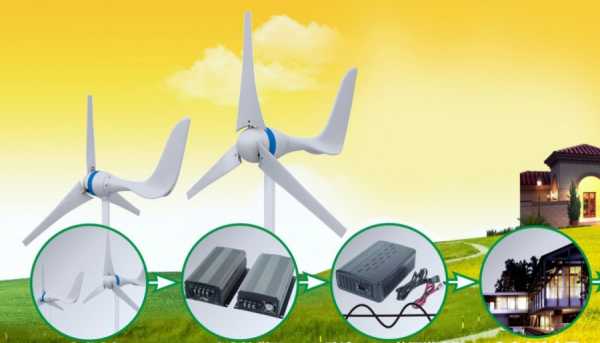

На ветряной электростанции поток воздуха вращает колесо с лопастями, с которого крутящий момент передается на другие механизмы. Чем больше размеры колеса, тем больший поток воздуха оно захватывает и, следовательно, быстрее вращается.

Если говорить языком физики, линейная скорость ветра преобразовывается в угловую скорость вращения оси генератора, который, в свою очередь, преобразовывает вращательное движение в электрическую энергию, передавая ее через контроллер на аккумуляторы. На выходе из устройства электроэнергия уже пригодна к бытовому использованию.

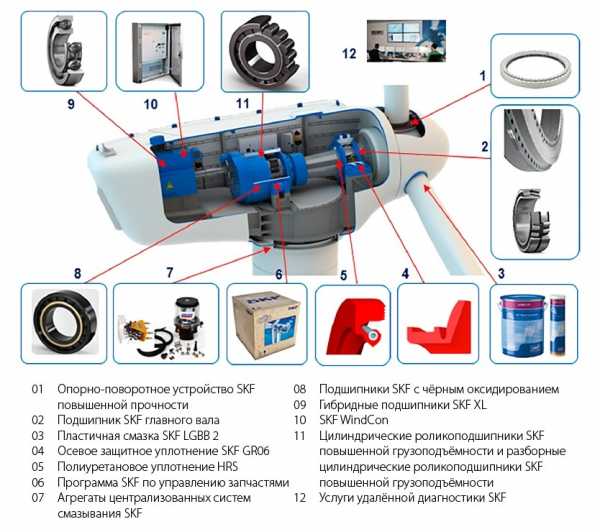

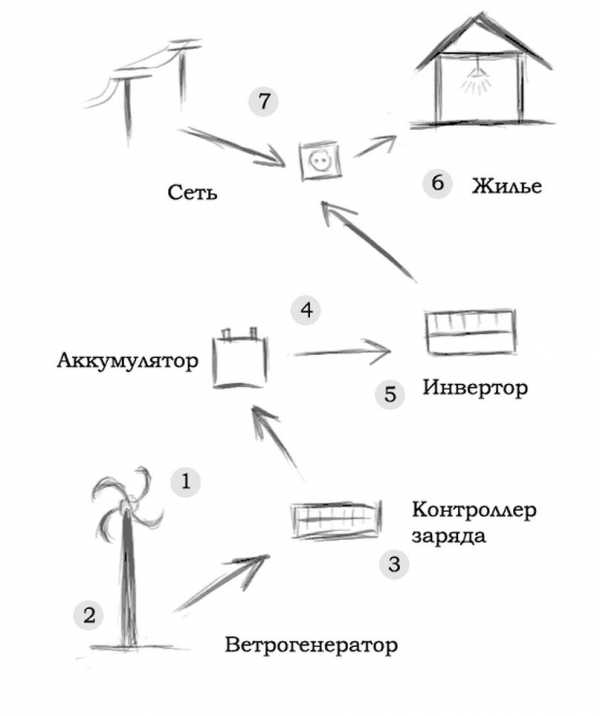

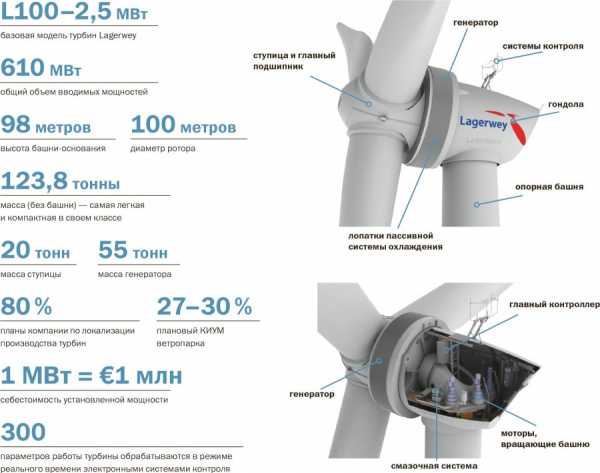

То есть, малая электростанция ветровая состоит из турбины, лопастей, хвоста (поворотного механизма), мачты с тросами-растяжками, аккумуляторов, контроллера их заряда и инвертора, который преобразовывает напряжение 12 В в 220 В.

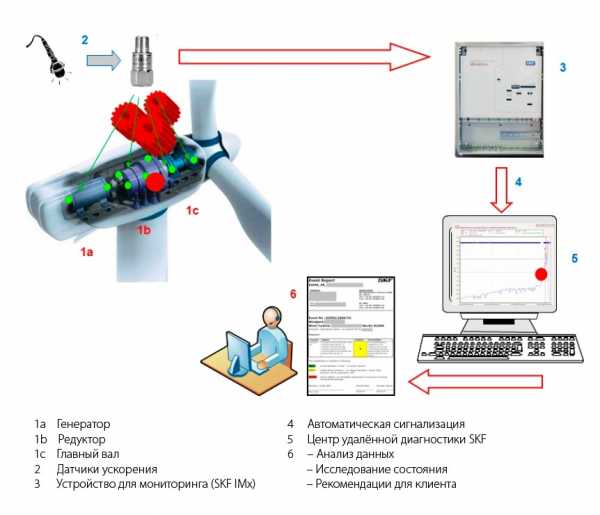

Кроме этих устройств промышленная ВЭС содержит еще системы слежения за направлением ветра и его скоростью, состоянием ветрогенератора и защиты от грозовых разрядов. Кроме того, с нагрузками большего масштаба мачта не справляется, и ее заменяют башней, в которой располагается все дополнительное оборудование.

Проектирование ВЭС

Главный показатель, который позволяет принять решение об использовании ветроэлектростанции, - это среднегодовая скорость ветра, которая должна быть не меньше 5 м/с. Правда, сегодня уже существуют легкоразгоняемые ВЭС, предназначенные для электроснабжения частных домовладений, которые начинают работу с минимальной скорости воздушного потока в 3,5 м/с.

Для определения этого показателя используются специальные карты ветров.

В различных климатических зонах России были проведены измерения скорости ветра, чтобы определить, насколько эффективны там ветровые электростанции. Ветряные установки и станции уже действуют в Калининградской области, на Командорских островах, в Мурманске, Республике Саха (Якутии), в Башкортостане.

Принимая решение об установке ветроэнергетической установки или частной ВЭС, стоит для начала обратиться к специалистам, чтобы провести исследования направления и силы ветра с помощью анемометров и построить карты доступности его энергии. По этим данным рассчитывается и разрабатывается проект ВЭУ или станции из нескольких установок, ее технические и геометрические параметры.

Промышленную ВЭС достаточно большой мощности без инвесторов не построить, а грамотно выполненные расчеты и составленный проект позволят определить срок окупаемости проекта и привлечь дополнительные финансы.

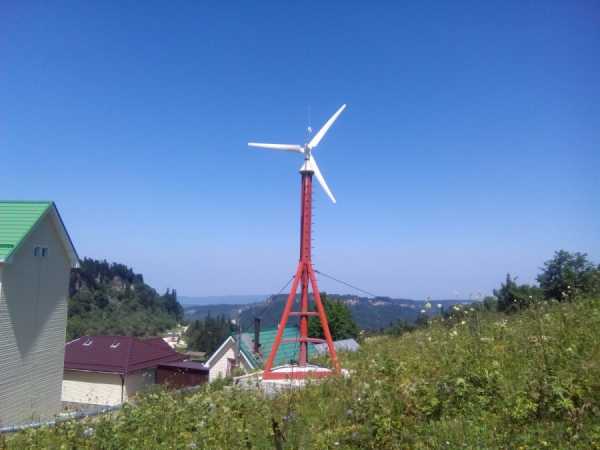

Частные ветряные электростанции

По существенно заниженным данным статистики, не учитывающим отдельно стоящие удаленные здания и сооружения, около 30 % частных хозяйств в сельской местности, куда прокладка электрических сетей невозможна по экономическим причинам, не имеют электроснабжения. Не везде даже стоят генераторы на жидком топливе. И это в XXI веке!

Исследования показали, что ветроэнергетические станции различной мощности можно устанавливать во многих районах севера и Крайнего Севера, на Сахалине и Камчатке, в Нижнем Поволжье, Сибири, Карелии и на Северном Кавказе.

На выбор установки влияют потребности заказчика. Если нужно обеспечить работу сельхозтехники, с такой задачей справится маломощный ветрогенератор. Если же нужно электрифицировать целое здание, наладить уличное освещение, обеспечить отопление дома, нужно выполнять проект ветряной электростанции.

Кроме среднемесячной скорости ветра и его направления нужно рассчитать среднемесячное потребление и пиковую нагрузку электроэнергии. Такие расчеты при желании несложно выполнить самостоятельно.

Существует еще один показатель, который влияет на стоимость оборудования и монтажа ВЭУ. Это высота мачты. Чем сооружение выше, тем больше скорость ветра и тем дороже оно обходится. Оптимальной, по утверждению специалистов, является высота мачты на 10 большая, чем самое высокое дерево или здание в радиусе 100 м.

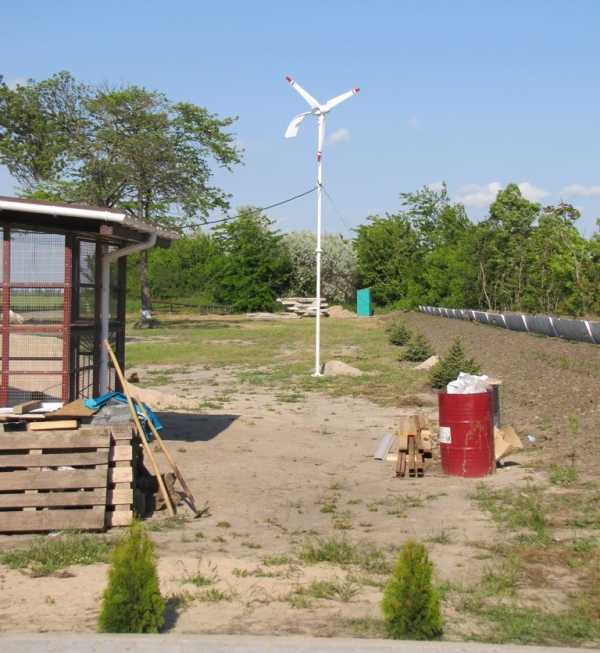

Ветряная электростанция своими руками

Для работы электронасоса, телевизора, освещения или других маломощных электроприборов на дачном участке ветроэнергетическую установку можно сделать собственноручно, если есть некоторые познания в электротехнике.

Существуют справочные данные и рекомендации по выбору мощности ветрогенератора, размерам и количеству его лопастей и достаточно подробные инструкции, как сделать ветряную электростанцию своими руками, из каких материалов и узлов.

Сегодня в Европе растут капиталовложения в строительство больших ветроэлектростанций. Массовое строительство снижает себестоимость одного киловатта и приближает ее к цене электроэнергии, полученной из традиционных источников.

Конструкция ветроэлектростанций постоянно совершенствуется, улучшаются аэродинамические и электрические показатели, снижаются потери.

Ветряные электростанции для дома, по оценкам экономистов, становятся самыми эффективными в плане окупаемости проектами в области энергетики. В дальнейшем они обещают независимость от негативных тенденций на этом рынке.

businessman.ru

Ветрянные электростанции – альтернатива топливу

Использовать силу ветра в своих интересах человечество научилось давно. Если на заре прогресса люди не имели представления о массовом перемещении воздуха по земной поверхности, то использовать силу ветра в качестве тягловой силы научились сразу же с появлением первых кораблей. Логичным продолжением дела использования ветра на благо человека стали ветряные мельницы.

Следующий виток заинтересованности в контроле над воздушными массами и приспособлении их к служению человеку произошел на стыке XIX и XX веков. Тогда появился инструмент, преобразующий силу ветра в энергию, то есть ветряная электростанция. Как и во все времена, поводом к ее созданию послужило стремление экономить. В данном случае традиционные топливные ресурсы, которые, оставаясь популярными, постоянно росли в цене.

С расцветом промышленности ветряные мельницы постоянно модифицировались и к XXI веку приобрели тот узнаваемый вид, который безошибочно отличит от прочих агрегатов даже ребенок.

Но узнать что-либо по внешнему виду – это одно, а понять, как это работает, – совсем другое. Восполним этот пробел.

Принцип действия ветряной электростанции

Ветряная электростанция, или инвертор, имеет принцип действия, идентичный с другими ветровыми установками: сила ветра вращает лопасти ветряного колеса, которое передает крутящий момент на вал генератора посредством системы передач. В зависимости от конструкции энергия ветра передается также на электрогенератор или водяной насос.

Знакомый с основами физики человек без труда сообразит, что количество вырабатываемой энергии прямо пропорционально величине диаметра ветрового колеса и размеру его лопастей. Чем больше ветра одновременно будет воздействовать на лопасть, тем сильнее происходит отдача в виде электроэнергии.

Одними размерами решение вопроса получения максимальной отдачи не ограничивается. Воздушные потоки на разной высоте ведут себя неодинаково. Вблизи земли их сила снижается, и скорость замедляется из-за с ландшафта, тормозящего перемещение ветра. Чем выше находится ветряное колесо, тем мощнее поток воздуха, попадающий на него.

Конструкция ветровых электростанций

Ошибочно было бы полагать, что внешне инвертор выглядит исключительно как ветряная мельница на менее обширном основании. В настоящее время различают три основных типа конструкции ВЭС:

  1. пропеллерные. Вращающийся вал в данном случае расположен горизонтально относительно направления ветра. Лопасть-стабилизатор с обратной стороны ветрового колеса позволяет всей конструкции перемещать его по направлению ветра. Самый экономичный из всех разновидностей ВЭС. Скорость вращения таких агрегатов обратно пропорциональна количеству лопастей, поэтому оптимальное их число – три штуки. Имеют самый высокий КПД (0,48) энергии ветра;
  2. барабанные;
  3. карусельные.

В обоих случаях вал, вращающий лопасти, расположен вертикально. Данный тип инверторов монтируется в местах, где направление ветра не имеет большого значения (например, в горах).

У таких электростанций вращающий момент существенно выше пропеллерных. КПД колеблется в диапазоне от 0,10 до 0,15.

Массовое применение инверторов в настоящее время является панацеей сразу от нескольких современных болезней цивилизации (о них чуть ниже). В то же время работа ветряных электростанций зависит от множества факторов, на которые человек повлиять не в состоянии.

Проблемы, связанные с работой ветровых электростанций

Главная проблема – нерегулярность работы поставщика энергии, то есть самого ветра. Ветряные электростанции напрямую зависят от этого фактора, и работа узлов, получающих электроэнергию подобным способом, не может быть непрерывной. Положение усугубляется еще и тем, что сила ветра может служить как на пользу, так и во вред – нарастание силы ветра способно вывести инверторы из строя.

Вывод можно сделать только один: за достижение колоссального экономического эффекта от использования воздушных потоков человечество платит зависимостью от их капризов, труднопрогнозируемых и совершенно непредсказуемых по времени. Напрашивается вопрос о целесообразности их использования и монтажа вообще. Зачем людям такой недобросовестный и непунктуальный помощник, к тому же еще и дикий? Ответ заключен в истории цивилизации, которая уже давно просчитала все.

Выгоды и недостатки ветряных электростанций

Достоинства ВЭС

  • Простота конструкции.
    Несложный по строению агрегат способен эксплуатироваться людьми без специального образования. Принцип действия понятен всем освоившим курс физики на уровне школы. Вопросов по работе не возникнет.
  • Возобновляемость (неиссякаемость) источника энергии.
    Получение электроэнергии посредством использования био- или синтетического топлива зависит от наличия этого самого топлива. Малейшие перебои с поставками делают все ТЭЦ бесполезными. Ветер же повсеместно и постоянно напоминает о своем присутствии. Он исчезнет только вместе с воздухом.
  • Экономичность.
    Получение электроэнергии подобным способом является наглядным пособием мечты каждого бизнесмена – получение максимальной прибыли с минимальными вложениями. Мощность одной ВЭС колеблется в диапазоне от 10 до 1000 Вт и эти параметры зависят только от делового чутья ее собственника.
  • Безальтернативность в особенных случаях.
    Районов, не освоенных человеком, на планете практически не осталось, чего нельзя сказать о снабжении этих мест всем необходимым (в первую очередь – энергией). Труднопроходимые горные участки, тайга, Заполярье или пустыня – всюду доставка электроэнергии обычными способами растянется на месяцы, если не годы. Наличие ветряных электростанций решает эту проблему раз и навсегда.
  • Экологичность.
    Любое производство, основанное на переработке топлива в энергию, выбрасывает в атмосферу огромные объемы вредных здоровью примесей. Бичом нашей планеты на протяжении многих лет является возникновение парниковых зон, уничтожающих все живое. Инверторы же не ухудшают экологию и способствуют поддержанию климата и здоровья человека.
  • Доступность.
    Ветер дует везде. Он может иметь разные величины значения относительно уровня моря или иных параметров. Но одно остается неизменным — он есть.
  • Компактность.
    Инверторы имеют небольшой вес. Их легко транспортировать и монтировать как вдали от цивилизации, так и буквально среди урбанистических центров крупнейших мегаполисов, где идет яростная борьба за каждый свободный квадратный метр площади.
  • Независимость внешняя и внутренняя.
    Как бы смешно ни звучало на первый взгляд, наличие развитой сети ветряных электростанций служит снижению зависимости небольших государств от монополистов нефтегазового рынка. Если спроецировать ситуацию на меньший масштаб, то при эксплуатации ВЭС для собственных бытовых нужд хозяин такой ветроустановки менее подвержен риску изменения своего бюджета из-за роста цен на топливо.

Недостатки ВЭС

Недостатки ветровых электростанций носят больше субъективный, нежели объективный характер, тем не менее их нужно учитывать в каждом конкретном случае монтажа установок.

  • Зависимость от ветра.
    Ветер иногда может отсутствовать, или его сила будет недостаточна. Это приведет к полной остановке подачи электричества и к связанным с этим проблемам.
  • Стартовая стоимость.
    Оборудование ВЭС стоит денег, и одномоментная перестройка хозяйства под получение электричества из воздуха затратна. Помимо самих станций, требуются накопители энергии – аккумуляторы, которые имеют ограниченный срок эксплуатации.
  • Шум вблизи жилых объектов.
    Шум присутствует вблизи домов, но он создает дискомфорт только в случае одновременной работы большого количества ВЭС. В основном шумят мощные электростанции.
  • Изменение природного ландшафта.
    С точки зрения эстетики, конечно, обилие мачт с вращающимися лопастями не добавляет красоты окружающей природе. Вопрос в том, что внешне уродует природу сильнее.
  • Радио- и телепомехи.
    Случаи препятствий работе теле- и радиоприемников зафиксированы, их статистика постоянно изучается.
  • Большие площади.
    Если установка компактных ВЭС выгодна в городе, полностью заменить биотопливо в сельской местности возможно лишь в случае массового использования инверторов. Для этого необходима их установка в больших количествах, что приводит к использованию больших площадей.

Как видно из предоставленной информации, существенных достоинств ветровые электростанции имеют гораздо больше, чем недостатков. Взвесив все, произведя все необходимые расчеты и убедившись в необходимости использования ВЭС, задаешься вопросом, где же взять эти самые ветроустановки.

Производители ветряных электростанций

Основные игроки на этом рынке из Европы. Это Германия (Repower, Siemens, Nordex, Enercon – эта компания занимает второе место в мире), Дания (Vestas – мировой лидер рынка), Испания (Ecotechnia, Gamesa).

В число мировых лидеров также входят США (GeneralElectric) Япония (Mitsubishi), Индия (Suzlon).

Все эти компании производят оборудование, имеющее мощность от 0,5 до 6 000 кВт.

В России одними из крупных частных производителей ВЭС являются ООО «Ветро Свет», ООО «Сапсан-Энергия», «ЛМВ Ветроэнергетика», ООО «СКБ Искра», ООО «ЭнерджиВинд» и др. Также их производство ведется и на промышленных мощностях предприятий ВПК.

География применения ветряных электростанций

Как и среди производителей, лидер по строительству ВЭС – Германия. Европа вообще переживает бум строительства ветроустановок, их число растет в скандинавских странах и Греции.

В Азии наибольший практический интерес испытывается со стороны Китая. Программа строительства предусматривает обязательный монтаж таких установок при возведении новых зданий.

Северная и Южная Америка повсеместно использует энергию ветра на протяжении десятилетий и в сфере фермерского хозяйства активно вытесняет традиционные виды получения электричества. В США сосредоточена пятая часть всей энергии мира, получаемой из ветра.

В последние годы Россия активно включилась в процесс сооружения ВЭС, и на сегодняшний момент можно говорить о запуске таких заслуживающих внимания объектов, как:

  • Тюлкильды (Башкортостан).
  • Калмыцкая ВЭС (Калмыкия).
  • Зеленоградская ВЭУ (Калининградская область).
  • Крым. На Крымском полуострове находятся 5 (3 из них – крупнейшие в стране) ВЭС.
  • Достойны упоминания ВЭС, установленные в Мурманске и Республике Саха.

Выводы, полученные на основании обработки данных, позволяют прогнозировать активный рост использования ВЭС в нашей стране.

Тенденция последних лет по наращиванию мощностей ВЭС неопровержимо наводит на следующие выводы: энергия ветра будет востребована в еще большем объеме, и к этому нужно быть готовым заранее.

Именно поэтому страны мира тратят все больше бюджетных средств. Вложение денег в эту отрасль – гарантия того, что в мире не остановится производство, когда иссякнут природные ресурсы. При использовании ВЕУ отсутствует загрязнение биосферы продуктами распада, что очень важно.

К этому надо быть готовым сейчас. Что и поняло человечество.

greenologia.ru

Ветряные электростанции - 105 фото лучших моделей, достоинства и недостатки их применения

С давних пор люди догадались о возможности преобразования энергии ветра в механическую энергию. Самим ярким примером может служить ветровая мельница. Ветер вращал лопасти и, посредством несложного механизма, энергия передавалась на ось с вращающимися жерновами. Этот нехитрый механизм позволял перемалывать зерно без особых усилий.

Но затем, появились паровые машины, дизельные и бензиновые двигатели, и о возможности использования энергии ветра, стали забывать.

Но после Второй Мировой войны, в период энергетического кризиса, цены на горючее и энергию подскочили, ученные стали бить тревогу об экологической безопасности планеты, и тогда, идея использования энергии ветра, обрела «второе дыхание». В этой подборке собраны фотографии разных типов ветряных электростанций.

Краткое содержимое статьи:

Выгодно ли использование альтернативных источников энергии?

На данный момент стоимость «чистой энергии», в разы превышает стоимость энергии, полученной традиционными методами. (Конечно, сама энергия получается нами бесплатно, но начальные вложения в покупку и установку электростанции очень большие!).

То есть если у вас есть выбор между подключением к поставщику электроэнергии и установкой ветряной электростанции, то рентабельнее будет первый вариант. С другой стороны, если ваш объект размещается вдалеке от линий электропередач и присоединение к ним потребует больших затрат, тогда разумнее будет построить свою ветряную электростанцию для дома.

Но обязательно добавьте еще один, независимый источник энергии (дизельный генератор, солнечные панели)! На случай безветренной погоды или поломки «ветряка», у вас всегда должен быть запасной вариант.


Виды ветряных электростанций, принцип работы

Ветровые электростанции – это группа механизмов, необходимых для улавливания потоков сильного ветра и преобразования механической энергии в электрическую. Различают сотни видов электростанций, использующих силу ветра. Их разделяют по мощности, местоположению, назначению…

Чаще всего используют маленькие установки мощностью в несколько киловатт, но бывают и огромные конструкции вырабатывающие мегаватты энергии. В некоторых европейских странах устраивают целые «фермы» ветровиков. Они производят около 8% всей потребляемой страной энергии.

Для успешного функционирования ветряной электростанции необходимо наличие постоянных и сильных воздушных потоков. Поэтому ветровики размещают на возвышенностях или у больших водоемов.

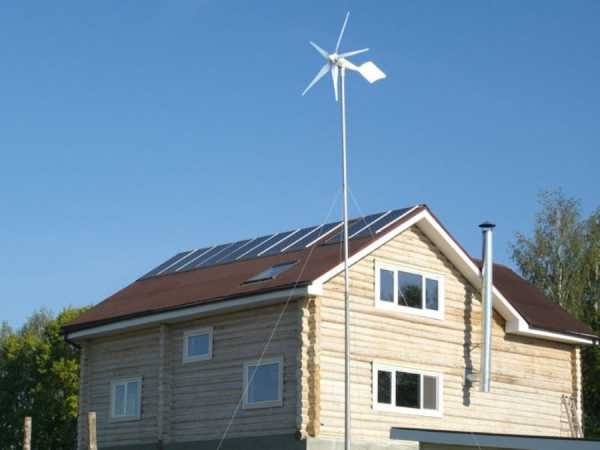

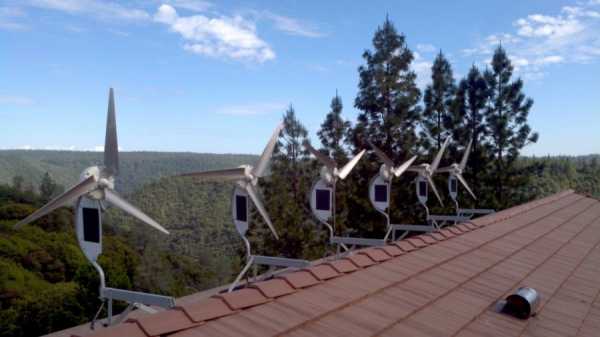

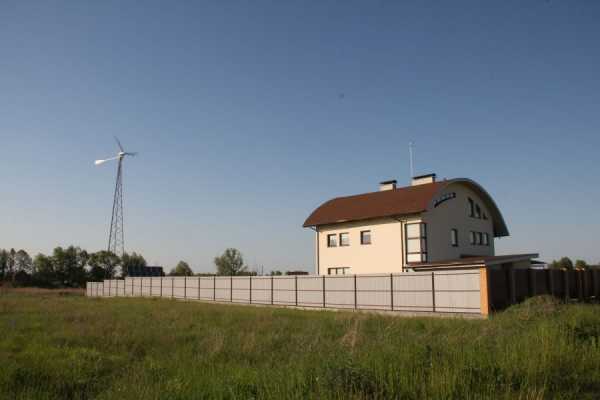

Возможна ли установка ветровой электростанции возле дома?

Да, теоретически это возможно, но прежде необходимо решить ряд вопросов:

Масса конструкции. Даже самые маленькие ветряные электростанции имеют вес несколько тонн. Для такой установки требуется большой и добротный фундамент. Иначе конструкция перекосится или начнет «проседать».

Цена вопроса. Стоимость самой маленькой установки на 2 kWt – не менее тысячи евро! Начальные вложения будут очень большие.

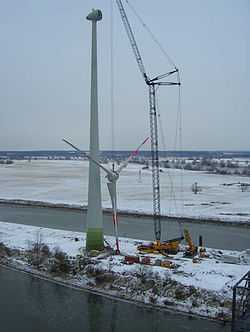

Трудности при монтаже. «Ветряки» имеют большую массу и размеры. Для их монтажа понадобится спец. техника (манипуляторы, грузовые краны).

Шумовое загрязнение. Вращающиеся лопасти издают характерный свист. Поэтому законодательно запрещена эксплуатация «ветряков» в ночное время вблизи населенных пунктов.

Отсутствие постоянного ветра. Надо понимать, что ветряная электростанция будет производить электроэнергию только при благоприятных погодных условиях. Поэтому нужно иметь резервный источник энергии (солнечные батареи, дизельный или бензиновый генератор).

Бюрократические преграды. Для получения разрешения на строительство ветряной электростанции и выработку собственной электроэнергии, может понадобится долгое время. В европейском законодательстве предусмотрены льготы для граждан, использующих альтернативную энергию.

В нашей стране не предусмотрены такие льготы. И из-за путаницы в законах, зачастую очень тяжело получить разрешение на установку и пользование ветряной электростанцией.

Конечно, такие сложности могут заставить отказаться от приобретения и использования ветряной установки, но не стоит забывать и о преимуществах «ветряков».

Экономичность. Потратив однажды деньги на покупку и установку электростанции, вы получите большое количество бесплатной энергии, которая оправдает вашу покупку уже через несколько лет. В связи с этим вспоминается выражение: «бросать деньги на ветер». Только в нашем случае все происходит наоборот. Ветер приносит нам денежную выгоду.

Независимость от поставщика электроэнергии. Вам не нужно будет проводить к дому ЛЭП, не нужно будет оплачивать возрастающие тарифы.

Экологичность данного вида энергии. В процессе производства энергии, ветровые установки не выделяют ничего в атмосферу.

Автономность установки. Ветряные электростанции почти не требуют технического обслуживания. Большинство процессов автоматизировано. Необходим лишь небольшой контроль, время от времени.

Мы надеемся, что наша статья была интересной и полезной для вас. Что она помогла вам разобраться с основными видами ветряных электростанций, понять принцип их функционирования, оценить все преимущества и недостатки данного вида энергии и возможно даже побудила вас перейти на использование экологически чистой и возобновляемой энергии!

Фото ветряных электростанций


electrikmaster.ru

Ветряная электростанция - это... Что такое Ветряная электростанция?

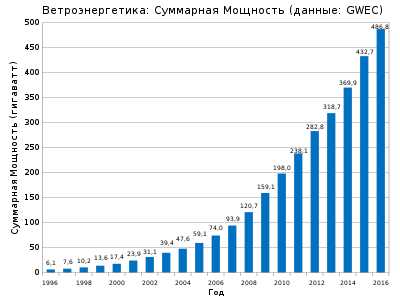

Ветроэнергетика: общемировая годовая динамика установленной мощности ВЭС.[1] Офшорная ветряная электростанция Миддельгрюнден, около Копенгагена, Дания. На момент постройки она была крупнейшей в мире Карта потенциала ветроэнергетики США

Ветряная электростанция — несколько ветрогенераторов, собранных в одном или нескольких местах. Крупные ветряные электростанции могут состоять из 100 и более ветрогенераторов. Иногда ветряные электростанции называют ветряными фермами (от англ. Wind farm).

Планирование

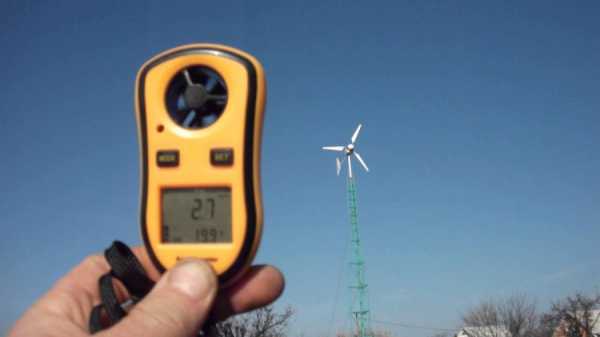

Исследование скорости ветра

Ветряные электростанции строят в местах с высокой средней скоростью ветра — от 4,5 м/с и выше.

Предварительно проводят исследование потенциала местности. Анемометры устанавливают на высоте от 30 до 100 метров, и в течение одного—двух лет собирают информацию о скорости и направлении ветра. Полученные сведения могут объединяться в карты доступности энергии ветра. Такие карты (и специальное программное обеспечение) позволяют потенциальным инвесторам оценить скорость окупаемости проекта.

Обычные метеорологические сведения не подходят для строительства ветряных электростанций: эти сведения о скоростях ветра собирались на уровне земли (до 10 метров) и в черте городов, или в аэропортах.

Во многих странах карты ветров для ветроэнергетики создаются государственными структурами, или с государственной помощью. Например, в Канаде Министерство развития и Министерство Природных ресурсов создали Атлас ветров Канады и WEST (Wind Energy Simulation Toolkit) — компьютерную модель, позволяющую планировать установку ветрогенераторов в любой местности Канады. В 2005 году Программа Развития ООН создала карту ветров для 19 развивающихся стран.

Высота

Скорость ветра возрастает с высотой. Поэтому ветряные электростанции строят на вершинах холмов или возвышенностей, а генераторы устанавливают на башнях высотой 30—60 метров. Принимаются во внимание предметы, способные влиять на ветер: деревья, крупные здания и т. д.

Экологический эффект

При строительстве ветряных электростанций учитывается влияние ветрогенераторов на окружающую среду. Законы, принятые в Великобритании, Германии, Нидерландах и Дании, ограничивают уровень шума от работающей ветряной энергетической установки до 45 дБ в дневное время и до 35 дБ ночью. Минимальное расстояние от установки до жилых домов — 300 м.

Современные ветряные электростанции прекращают работу во время сезонного перелёта птиц.

Типы ветряных электростанций

Наземная

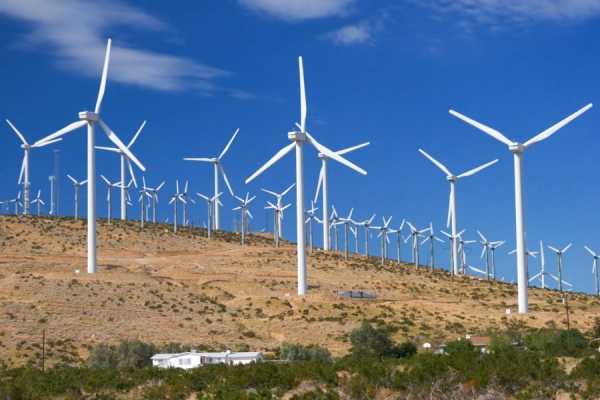

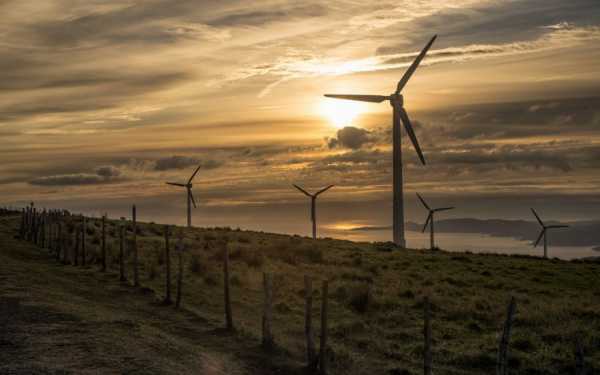

Наземная ветряная электростанция в Испании. Построена по вершинам холмов. Наземная ветряная электростанция возле Айнажи, Латвия.

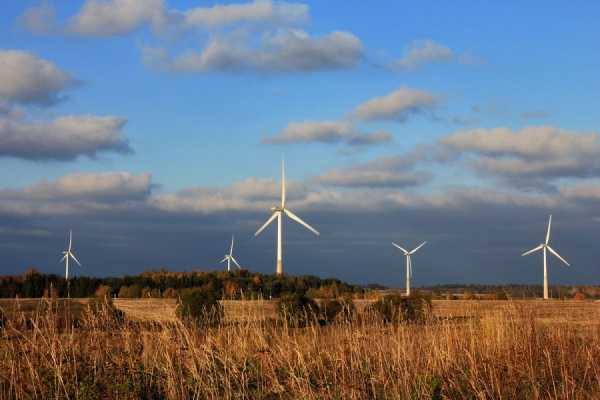

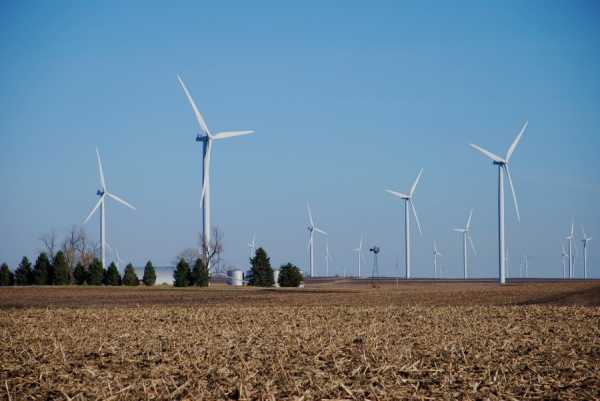

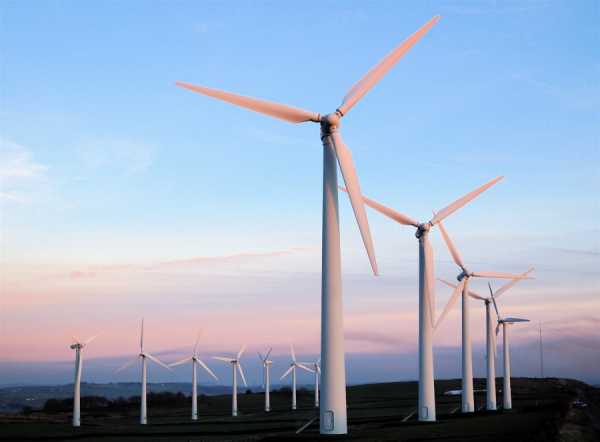

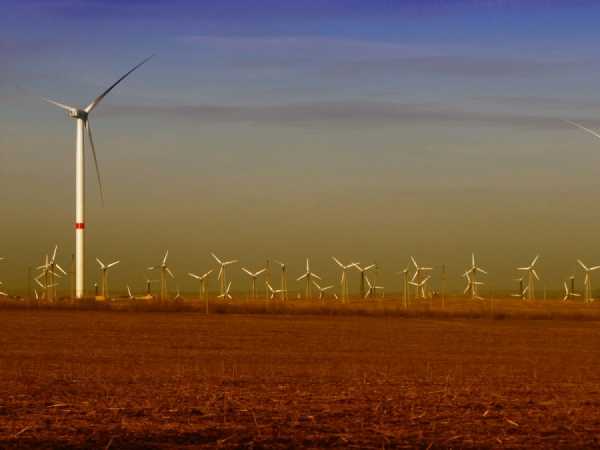

Самый распространённый в настоящее время тип ветряных электростанций. Ветрогенераторы устанавливаются на холмах или возвышенностях.

Промышленный ветрогенератор строится на подготовленной площадке за 7—10 дней. Получение разрешений регулирующих органов на строительство ветряной фермы может занимать год и более.

Для строительства необходима дорога до строительной площадки, тяжёлая подъёмная техника с выносом стрелы более 50 метров, так как гондолы устанавливаются на высоте около 50 метров.

Электростанция соединяется кабелем с передающей электрической сетью.

Крупнейшей на данный момент ветряной электростанцией является электростанция в городе Роско (Roscoe), штат Техас, США. ВЭС Роско была запущена 1 октября 2009 года немецким энергоконцерном E.ON. Станция состоит из 627 ветряных турбин производства Mitsubishi, General Electric и Siemens. Полная мощность — около 780 МВт. Площадь электростанции не менее 400 км².[2]

Прибрежная

Строительство прибрежной электростанции в Германии.

Прибрежные ветряные электростанции строят на небольшом удалении от берега моря или океана. На побережье с суточной периодичностью дует бриз, что вызвано неравномерным нагреванием поверхности суши и водоёма. Дневной, или морской бриз, движется с водной поверхности на сушу, а ночной, или береговой — с остывшего побережья к водоёму.

Шельфовая

Шельфовые ветряные электростанции строят в море: 10—60 километров от берега. Шельфовые ветряные электростанции обладают рядом преимуществ:

  • их практически не видно с берега;
  • они не занимают землю;
  • они имеют большую эффективность из-за регулярных морских ветров.

Шельфовые электростанции строят на участках моря с небольшой глубиной. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров. Электроэнергия передаётся на землю по подводным кабелям.

Шельфовые электростанции более дороги в строительстве, чем их наземные аналоги. Для генераторов требуются более высокие башни и более массивные фундаменты. Солёная морская вода может приводить к коррозии металлических конструкций.

В конце 2008 года во всём мире суммарные мощности шельфовых электростанций составили 1471 МВт. За 2008 год во всём мире было построено 357 МВт шельфовых мощностей. Крупнейшей шельфовой станцией является электростанция Миддельгрюнден (Дания) с установленной мощностью 40 МВт[3].

Для строительства и обслуживания подобных электростанций используются самоподъёмные суда.

Плавающая

Строительство первой плавающей электростанции. Норвегия. Май 2009 года.

Первый прототип плавающей ветряной турбины построен компанией H Technologies BV в декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.

Норвежская компания StatoilHydro разработала плавающие ветрогенераторы для морских станций большой глубины. StatoilHydro построила демонстрационную версию мощностью 2,3 МВт в сентябре 2009 года[4]. Турбина под названием Hywind весит 5 300 тонн при высоте 65 метров. Располагается она в 10 километрах от острова Кармой, неподалёку от юго-западного берега Норвегии.

Стальная башня этого ветрогенератора уходит под воду на глубину 100 метров. Над водой башня возвышается на 65 метров. Диаметр ротора составляет 82,4 м. Для стабилизации башни ветрогенератора и погружения его на заданную глубину в нижней его части размещён балласт (гравий и камни). При этом от дрейфа башню удерживают три троса с якорями, закреплёнными на дне. Электроэнергия передаётся на берег по подводному кабелю.

Компания планирует в будущем довести мощность турбины до 5 МВт, а диаметр ротора — до 120 метров.

Панорамы ВЭС

ВЭС в России

На 2008 год общая мощность ВЭС в стране исчислялась 16,5 МВт[5]. Одна из крупнейших ветровых станций России — Зеленоградская ВЭУ, расположенная в районе посёлка Куликово Зеленоградского района Калининградской области. Её суммарная мощность составляет 5,1 МВт. Состоит из ВЭУ датской компании SЕАS Energi Service A.S. (1 новая мощностью 600 кВт и 20 отработавших 8 лет в Дании мощностью 225 кВт каждая).

Мощность Анадырской ВЭС составляет 2,5 МВт.

Мощность ВЭС Тюпкильды (Башкортостан) составляет 2,2 МВт.

Заполярная ВЭС, находящаяся около города Воркута в Коми, имеет мощность 1,5 МВт, построена в 1993 году. Состоит из шести установок АВЭ-250 российско-украинского производства мощностью 250 кВт каждая.

Около Мурманска строится опытная демонстрационная ВЭУ мощностью 250 кВт[6].

См. также

Примечания

Литература

Методы разработки ветроэнергетического кадастра.//АН СССР, ГЛАВНИИ при Госэкономсовете Энергетический институт им. Г. М. Кржижановского. Изд-во АН СССР, 1963.

Ссылки

dic.academic.ru

6 типов ветряных электростанций - Mentamore

Ветряные электростанции (ВЭС) представляет собой несколько ветроэлектрических установок, которые собраны в едином месте и объединены в одну сеть.

С применением энергии ветра люди знакомы еще с древних времен. Сегодня использование ветра подразумевает получение электроэнергии. ВЭС возводят в местах с высокой скоростью ветра. Заранее нужно провести исследование местности. Обычных метеорологических данных будет мало для сооружения ВЭС. Необходимо в течение нескольких лет изучать скорость и направление ветра. Ветряные электростанции устанавливают на холмах или возвышенностях, а генераторы- на башнях, высота которых от тридцати до шестидесяти метров. Особое внимание уделяется деревьям и кустарникам, которые могут оказать влияние на ветер.

Конструкция ветряной электростанции состоит из генератора, выпрямительного приспособления, аккумуляторной батареи и инвертора.

Существует 6 типов ветряных электростанций:

1) Наземная;

Наземный тип ветряных электростанция на сегодня является самым востребованным. Для сооружения требуется дорога до строительной площадки и подъёмная техника.

2) Прибрежная;

Прибрежная ВЭС строится недалеко от берега моря либо океана. На побережье дует бриз, который движется с воды на сушу.

3) Шельфовая;

Шельфовые ВЭС сооружают на море, приблизительно 10-50 метров от моря. Преимущество таких конструкций в том, что с берега они еле видны, а также они весьма эффективны, поскольку на море постоянно дует ветер.

4) Плавающая;

Плавающие устанавливают прямо в море глубиной сто метров. Высота стальной башни- 65 метров.

5) Парящая;

Парящие ВЭС расположены высоко над землей.

6) Горная.

Горная, соответственно, в горной местности.

В целом отметим, что проектирование и установка ветровой электростанции требует не только тщательного и долгого изучения климата местности, но и больших денежных затрат. Такая электроэнергия стоит дорого благодаря тому, что она получена из чистого источника. Также высокая стоимость обусловлена большими затратами на необходимое оборудование для строительства. Немалых денег требует и обслуживание ветряных электростанций в зависимости от их типа.

mentamore.com

Ветряная электрическая станция Википедия

Ветроэнергетика: общемировая годовая динамика установленной мощности ВЭС[1]. Прибрежная ветровая электростанция Миддельгрюнден, около Копенгагена, Дания. На момент постройки она была крупнейшей в мире

Ветряная электростанция  — это несколько ВЭУ, собранных в одном или нескольких местах и объединённых в единую сеть. Крупные ветровые электростанции могут состоять из 100 и более ветрогенераторов. Иногда ветровые электростанции называют «ветровыми фермами» (от англ. Wind farm).

Планирование

Исследование скорости ветра

Ветровые электростанции строят в местах с высокой средней скоростью ветра — от 4,5 м/с и выше.

Предварительно проводят исследование потенциала местности. Анемометры устанавливают на высоте от 30 до 100 метров, и в течение одного—двух лет собирают информацию о скорости и направлении ветра. Полученные сведения могут объединяться в карты доступности энергии ветра. Такие карты (и специальное программное обеспечение) позволяют потенциальным инвесторам оценить скорость окупаемости проекта.

Обычные метеорологические сведения не подходят для строительства ветровых электростанций, так как эти сведения о скоростях ветра собирались на уровне земли (до 10 метров) и в черте городов, или в аэропортах.

Во многих странах карты ветров для ветроэнергетики создаются государственными структурами, или с государственной помощью. Например, в Канаде Министерство развития и Министерство Природных ресурсов создали Атлас ветров Канады и WEST (Wind Energy Simulation Toolkit) — компьютерную модель, позволяющую планировать установку ветрогенераторов в любой местности Канады. В 2005 году Программа Развития ООН создала карту ветров для 19 развивающихся стран.

Высота

Скорость ветра возрастает с высотой. Поэтому ветровые электростанции строят на вершинах холмов или возвышенностей, а генераторы устанавливают на башнях высотой 30—60 метров. Принимаются во внимание предметы, способные влиять на ветер: деревья, крупные здания и т. д.

Экологический эффект

При строительстве ветровых электростанций учитывается влияние ветрогенераторов на окружающую среду. Законы, принятые в Великобритании, Германии, Нидерландах и Дании, ограничивают уровень шума от работающей ветровой энергетической установки до 45 дБ в дневное время и до 35 дБ ночью. Минимальное расстояние от установки до жилых домов — 300 м.

Современные ветровые электростанции прекращают работу во время сезонного перелёта птиц.

Типы ветровых электростанций

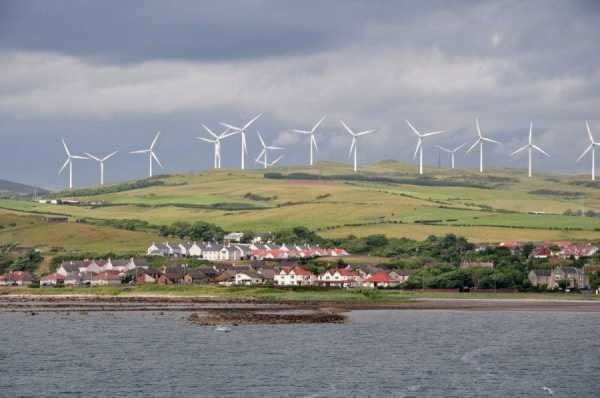

Наземная

Наземная ветровая электростанция в Испании. Построена по вершинам холмов. Наземная ветряная электростанция возле Айнажи, Латвия.

Самый распространённый в настоящее время тип ветровых электростанций. Ветрогенераторы устанавливаются на холмах или возвышенностях.

Промышленный ветрогенератор строится на подготовленной площадке за 7—10 дней. Получение разрешений регулирующих органов на строительство ветровой электростанции может занимать год и более.

Для строительства необходима дорога до строительной площадки, тяжёлая подъёмная техника с выносом стрелы более 50 метров, так как гондолы устанавливаются на высоте около 50 метров.

Электростанция соединяется кабелем с передающей электрической сетью.

Крупнейшей на данный момент ветровой электростанцией является электростанция Альта, расположенная в штате Калифорния, США. Полная мощность — 1550 МВт.

Прибрежная

Строительство прибрежной электростанции в Германии.

Прибрежные ветровые электростанции строят на небольшом удалении от берега моря или океана. На побережье с суточной периодичностью дует бриз, что вызвано неравномерным нагреванием поверхности суши и водоёма. Дневной, или морской бриз, движется с водной поверхности на сушу, а ночной, или береговой — с остывшего побережья к водоёму.

Шельфовая

Шельфовые ветровые электростанции строят в море: 10—60 километров от берега. Шельфовые ветровые электростанции обладают рядом преимуществ:

  • их практически не видно с берега;
  • они не занимают землю;
  • они имеют большую эффективность из-за регулярных морских ветров.

Шельфовые электростанции строят на участках моря с небольшой глубиной. Башни ветрогенераторов устанавливают на фундаменты из свай, забитых на глубину до 30 метров. Электроэнергия передаётся на землю по подводным кабелям.

Шельфовые электростанции более дороги в строительстве, чем их наземные аналоги. Для генераторов требуются более высокие башни и более массивные фундаменты. Солёная морская вода может приводить к коррозии металлических конструкций.

В конце 2008 года во всём мире суммарные мощности шельфовых электростанций составили 1471 МВт. За 2008 год во всём мире было построено 357 МВт шельфовых мощностей. Крупнейшей шельфовой станцией в 2009 году являлась электростанция Миддельгрюнден (Дания) с установленной мощностью 40 МВт[2]. В 2013 году крупнейшей стала London Array (Великобритания) с установленной мощностью 630 МВт[3].

Для строительства и обслуживания подобных электростанций используются самоподъёмные суда.

Плавающая

Строительство первой плавающей электростанции. Норвегия. Май 2009 года.

Первый прототип плавающей ветровой турбины построен компанией H Technologies BV в декабре 2007 года. Ветрогенератор мощностью 80 кВт установлен на плавающей платформе в 10,6 морских милях от берега Южной Италии на участке моря глубиной 108 метров.

Норвежская компания StatoilHydro разработала плавающие ветрогенераторы для морских станций большой глубины. StatoilHydro построила демонстрационную версию мощностью 2,3 МВт в сентябре 2009 года[4]. Турбина под названием Hywind весит 5 300 тонн при высоте 65 метров. Располагается она в 10 километрах от острова Кармой, неподалёку от юго-западного берега Норвегии.

Стальная башня этого ветрогенератора уходит под воду на глубину 100 метров. Над водой башня возвышается на 65 метров. Диаметр ротора составляет 82,4 м. Для стабилизации башни ветрогенератора и погружения его на заданную глубину в нижней его части размещён балласт (гравий и камни). При этом от дрейфа башню удерживают три троса с якорями, закреплёнными на дне. Электроэнергия передаётся на берег по подводному кабелю.

Компания в 2017 году довела мощность турбины до 6 МВт, а диаметр ротора — до 154 метра[5].

Парящая

Парящей называют ветровые турбины, размещенные высоко над землей, для использования более сильного и стойкого ветра[6]. Концепция разработана в 1930-е годы в СССР инженером Егоровым[7].

Текущим рекордсменом считается «Парящая ветровая турбина Altaeros» (Altaeros Buoyant Airborne Turbine (BAT)), которая будет установлена на высоте 1000 футов (304,8 м) над землей. Этот пилотный проект промышленного масштаба будет находиться на высоте 275 футов выше, чем текущий рекордсмен - Vestas V164-8.0-MW. Последний совсем недавно установил свой прототип в Датском национальном центре тестирования больших турбин (Danish National Test Center for Large Wind Turbines) в Остерильде (Østerild). Высота расположения оси Vestas 460 футов (140 метров), лопасти турбин в высоту более 720 футов (220 метров). У Altaeros мощность турбины 30 кВт. этого достаточно для обеспечения энергией 12 домов. Для поднятия на такую высоту Altaeros использует невоспламеняемую надувную оболочку, наполненную гелием. Проводником для произведенной энергии служат высокопрочные канаты.[источник не указан 1332 дня]

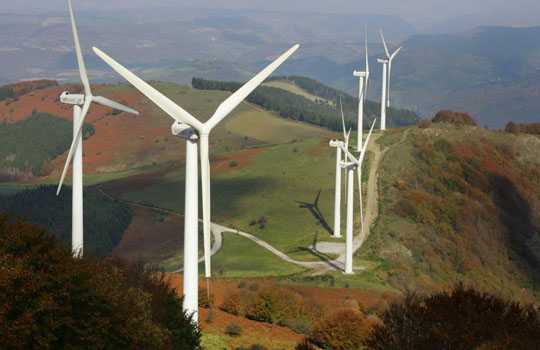

Горная

Первая на постсоветском пространстве горная ВЭС мощностью 1,5 МВт была запущена на Кордайском перевале в Жамбылской области Казахстана в 2011 году[8]. Высота площадки - 1200 метров над уровнем моря. Среднегодовая скорость ветра 5,9 м/сек. В 2014 году количество ветротурбин «Vista International» мощностью по 1,0 МВт на «Кордайской ВЭС» было доведено до 9 агрегатов при проектной мощности 21 МВт[9]. В дальнейшем планируется введение в строй Жанатасской (400 МВт) и Шокпарской (200 МВт) ветряных электростанций.

В феврале 2015 года в Восточных Карпатах у города Старый Самбор запущена в работу первая в Западной Украине горная ВЭС «Старый Самбор 1» мощностью в 13,2 МВт. Общая мощность 79,2 МВТ. Она представлена ветротурбинами VESTAS V-112 датского производства номинальной мощностью 6,6 МВт[10]. Высота площадки 500 - 600 м над уровнем моря, среднегодовая скорость ветра 6,3 м/сек[11].

Панорамы ВЭС

ВЭС в России

На 2008 год общая мощность ВЭС в стране исчислялась 16,5 МВт[12]. Одна из крупнейших ветровых станций России — Зеленоградская ВЭУ, расположенная в районе посёлка Куликово Зеленоградского района Калининградской области. Её суммарная мощность составляет 5,1 МВт. Состоит из ВЭУ датской компании SЕАS Energy Service A.S. (1 новая мощностью 600 кВт и 20 отработавших 8 лет в Дании мощностью 225 кВт каждая).

Мощность Анадырской ВЭС составляет 2,5 МВт.

Мощность ВЭС Тюпкильды (Башкортостан) составляет 2,2 МВт.

Заполярная ВЭС, находящаяся около города Воркута в Коми, имеет мощность 1,5 МВт, построена в 1993 году. Состоит из шести установок АВЭ-250 российско-украинского производства мощностью 250 кВт каждая.

Около Мурманска строится опытная демонстрационная ВЭУ мощностью 250 кВт[13]. В селе Пялица, в мае 2014 года, открыта первая в Мурманской области ветровая электростанция. Так же до 2016 года предусматривается дальнейшее введение ветропарков в Ловозерском и Терском районах области[14].

См. также

Примечания

Литература

  • Методы разработки ветроэнергетического кадастра. — АН СССР, ГЛАВНИИ при Госэкономсовете Энергетический институт им. Г. М. Кржижановского. Изд-во АН СССР, 1963.

Ссылки

Отрасли промышленности

wikiredia.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
