Весы бункерные: Весы бункерные электронные Поток — Тензо-М

Весы бункерные электронные Поток — Тензо-М

Описание

Каждый цикл работы бункерных весов включает следующие фазы:

• Самодиагностика блока управления при включении напряжения питания
• Загрузка бункера – верхняя заслонка открыта, нижняя закрыта
• Отсечка потока закрытием верхней заслонки при достижении заданной массы порции
• Успокоение измерительной системы, точное взвешивание массы продукта в бункере
• Разгрузка бункера
• Контроль тары при пустом бункере и закрытых заслонках
• Вычисление массы продукта, прошедшего через весы (разность веса полного и пустого бункера)
• Суммирование веса нетто с нарастающим итогом

Достоинства

• Бункерные весы ПОТОК являются эффективной заменой механических весов ДН
• Производительность до 80 т/час
• Конструкция весов выполнена из углеродистой стали с порошковой окраской внешних поверхностей
• Высокая надежность бункерных весов обеспечивается за счет использования качественных комплектующих, электрических и пневматических приводов
• Простота в установке и обслуживании ─ пусконаладка весов занимает от 2 часов
• Герметизированный корпус весов, предотвращающий проникновение пыли
• Возможность изготовления деталей тракта прохождения продукта из нержавеющей стали

Алгоритм работы весов основан на суммировании статически взвешиваемых порций.
В процессе работы на верхнем индикаторе весового преобразователя в реальном масштабе времени отображается текущая масса продукта в весовом бункере. На дополнительном нарастающим итогом отображаются счетчики или текущая производительность.

Режимы работы:

• бесконечное перевешивание потока продукта с максимальной производительностью
• формирование конечной дозы
• поддержание заданной средней производительности

Модельный ряд

Тип весов

Исполнение

Объем бункера, л

Макс. произв. (по зерну пшеницы, насыпная плотность 0.75 т/м³),  т/ч *

Макс. произв. (по муке высшего сорта, насыпная полтность 0.59 т/м³),  т/ч *

Размеры рамы весов (ширина х длина), мм

Высота, мм

Масса НЕТТО не более, кг

Тип питателя

Привод заслонок

З

Ш

ЛП

П

Э

ПОТОК-10

ПП-1903

6. 5

2

—

460 х 400

650

40

+

+

ПОТОК-30 ПОТОК-60

АВБ-60(П)-2(К,П)

60

20

15

924 х 924

780

190

+

+

АВБ-60(Э)-2(К,Э)

+

+

АВБ-60(П)-2(Т, П)

—

+

+

АВБ-60(Э)-2(Т,Э)

+

+

АВБ-60(Э)-Ш165

5

5

924 х 1860

840

250

+

+

АВБ-60(Э)-ЛП

20

—

924 х 1830

1110

405

+

+

ПОТОК-60 ПОТОК-100

АВБ-130(П)-2(К,П)

130

40

30

924 х 924

1020

225

+

+

АВБ-130(Э)-2(К,Э)

+

+

АВБ-130(П)-2(Т,П)

+

+

АВБ-130(Э)-2(Т,Э)

+

+

АВБ-130(Э)-Ш165

13

13

924 х 1860

1080

285

+

+

АВБ-130(Э)-ЛП

40

—

924 х 1830

1350

440

+

+

ПОТОК-100 ПОТОК-150 ПОТОК-200

АВБ-200(П)-2(К,П)

200

60

45

924 х 924

1260

250

+

+

АВБ-200(Э)-2(К,Э)

+

+

АВБ-200(Э)-Ш165

20

20

924 х 1895

1320

310

+

+

АВБ-200(Э)-ЛП

60

—

924 х 1830

1590

465

+

+

ПОТОК-150 ПОТОК-200 ПОТОК-300

АВБ-300(П)-2(К,П)

300

80

60

924 х 924

1670

300

+

+

АВБ-300(Э)-2(К,Э)

+

+

АВБ-300(Э)-Ш165

22

22

924 х 1860

1730

360

+

+

АВБ-300(Э)-ЛП

80

—

924 х 1830

2000

515

+

+



* Примечание:
Указанная производительность обеспечивается при наличии надвесового и подвесового бункеров с параметрами:
— объем надвесового бункера – 0,7-0,8 от объема весового бункера;
— объем подвесового бункера – 1,3-1,5 от объема весового бункера.

Тип питателя «З» — заслонка
Тип питателя «Ш» — шнек
Тип питателя «ЛП» — ленточный питатель
Привод «П» — с пневматическим приводом заслонок
Привод «Э» — с электрическим приводом заслонок

Технические характеристики



Диапазон рабочих температур в случае комплектации пневмоприводом заслонок, °С	+1… +40
Диапазон рабочих температур в случае комплектации пневмоприводом заслонок при качестве воздуха Класса 9 (осушенный), °С	-20… +40
Диапазон рабочих температур в случае комплектации электроприводом заслонок, °С	-20… +40
Питание сжатым воздухом, МПа	0,5… 0,8*
Питание электрическое для комплектации пневмоприводом заслонок, В	230
Питание электрическое для комплектации электроприводом заслонок, В	230/400
Гарантийный срок, мес.	18

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

• Рама силовая со съемными защитными крышками
• Заслонка отсечная секторная
• Бункер весовой установленный на тензодатчики (из нержавеющей стали) с заслонкой выгрузки
• Пульт управления со встроенным весовым преобразователем ТВ-011
• Комплект соединительных кабелей (стандартная длина по умолчанию 6 метров)
• Комплект прогрузочных площадок
• Датчик наличия продукта (датчик подпора для подвесового бункера)

Программное обеспечение для учета

Дополнительная комплектация

• Выносной кнопочный пост с кнопками «ПУСК» и «СТОП» (с подсветкой кнопок (=24В))
• Тракт прохождения продукта (весовой бункер, заслонки) из нержавеющей стали 4
• Дублирующий индикатор
• Весовой преобразователь с дополнительным интерфейсом 4–20 мА
• Бункер надвесовой (с датчиком наличия продукта)
• Бункер подвесовой с подрамником для установки в перекрытие
• Бункер подвесовой на раме для установки над технологическим оборудованием
• Взрывозащищенное исполнение для зоны 22

Софт

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат об утверждении типа средств измерений Республики Беларусь

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Бункерные весы «ПОТОК» выпускаются по ТУ 4274-037-18217119-02 и в соответствии с Рекомендациями МОЗМ №107.
Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации, Республик Беларусь и Казахстан.

Что такое бункерные весы, описание типов

Любое производственное предприятие придерживается жестких дисциплин. Без точного соблюдения технологии невозможно выпустить качественный продукт. В различных сферах промышленности, где существует необходимость дозирования и учета общего количество полученного или израсходованного продукта, применяются бункерные весы.

Откуда появилось название «бункерные весы»? Все просто – на производстве растворов и смесей, основными емкостями для хранения сыпучих, жидких и прочих веществ являются бункера, резервуары, танки и ректоры. И, как правило, бункерные весы применяются для взвешивания сыпучих и мелкозернистых материалов (зерно, гранулированный комбикорм, крупы), проходящих через бункер.

Конструкция и работа бункерных весов

Базовая конструкция бункерных весов включает грузоприемное устройство для загрузки вещества и весовой бункер. Выпускные затворы и специальные устройства контролируют количество попадающего в бункер продукта. Измеряемое вещество взвешивается в бункере при помощи весоизмерительных тензодатчиков.

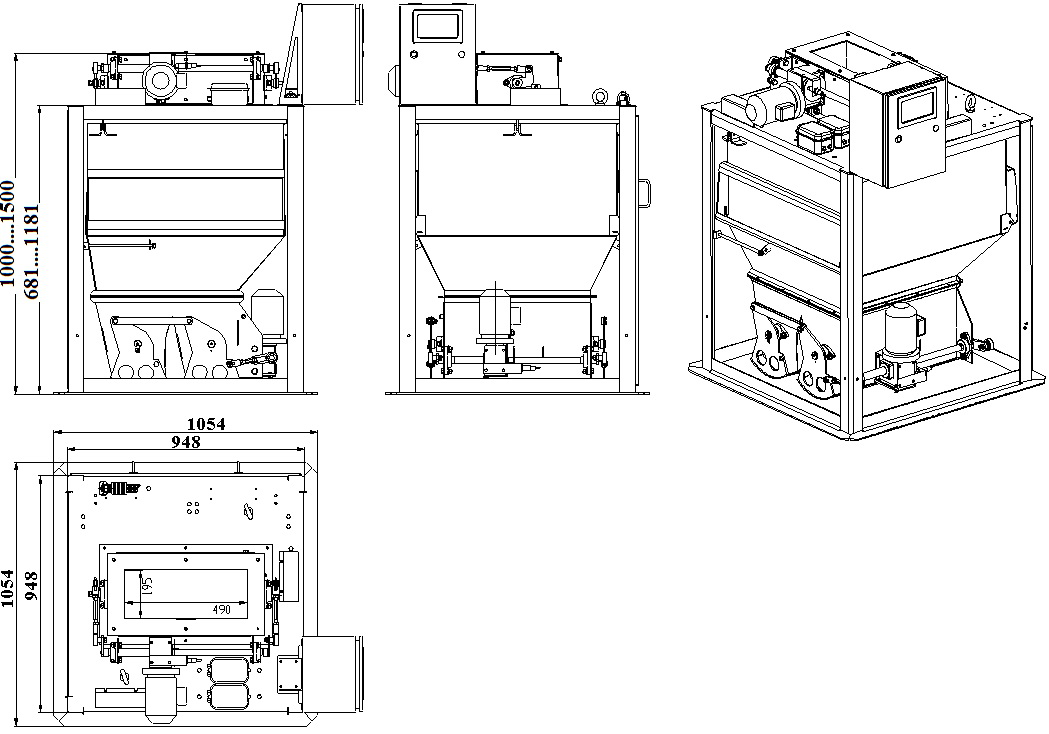

Общая схема бункерных весов

Весовые устройства для бункеров могут быть установлены на опору, либо быть подвешены на кронштейнах. Основное отличие с точки зрения весового оборудования — в первом случае весы установлены на датчики сжатия или изгиба, а во втором — на датчики растяжения. Подвешенный бункер обладает свободным ходом, что снижает воздействие нагрузок в горизонтальном направлении, а бункер, установленный на опоры, обладает высокой прочностью и жесткостью и, как следствие, меньшим временем стабилизации. Выбор того или иного варианта установки зависит от требований к оборудованию, а также к условиям в работы технологической линии и направленности потоков груза.

Электронное весовое оборудование для взвешивания емкостей может быть легко встроено в технологическую линию производства. Поэтому, бункерные весы могут не только контролировать общий вес проходящей через них продукции, но и участвовать в процессе в качестве дозатора.

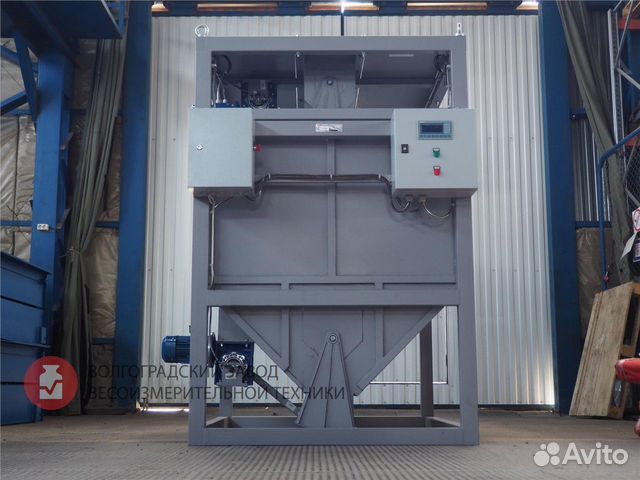

ВБС весы бункерные

Возможности бункерных весов

Существует множество вариантов проектирования и изготовления бункерных весов. Выбор конкретной модели бункерных весов зависит от условий эксплуатации, требований к управлению, возможностей сохранения и передачи данных и т.д. Как и прочее весовое оборудование, бункерные весы имеют ряд стандартных характеристик:

• Точность взвешивания.
• Быстрота взвешивания.
• Габариты оборудования.
• Производительность оборудования.

Эти параметры зависят от модели бункерных весов. Ассортимент настолько широк, что их можно использовать в торговле сыпучими товарами на развес, или применять в тяжелой промышленности, контролируя грузы в несколько тонн. Ниже перечислены основные функции бункерных весов:

• Контроль за соблюдением рецепта, в соответствии с заданными и требуемыми для производства параметрами.
• Обеспечение подключения весов по всем питателям, регулировка производительности и погрешности взвешивания и дозировки.
• Формирование базы данных и контроль расходных показателей по исходному сырью. Процесс дозировки, а именно его качество, напрямую зависит от производительности и номинала весов.
• Индикация текущей весовой загрузки бункера, а также сохранение в энергонезависимой памяти весового контроллера количества пропущенного (взвешенного) материала за определенный промежуток времени (за час, смену, сутки, месяц, год) (суммирование и учет).
• Учет рабочего времени – бункерные весы могут быть оборудованы встроенным хронометром.
• Аварийная индикация на контроллере с архивацией события в базе данных при угрозе переполнения бункера взвешиваемым материалом.
• Автоматическое управление дозированием с использованием весового контроллера.
• Создание автоматизированной системы путем объединения нескольких весов с возможностью управления технологическими процессами измерения веса при помощи компьютера.
• Управление дополнительными исполнительными механизмами с при помощи компьютерной техники.

Все эти операции могут применяться одновременно при дозировании и учете материала. Преимуществом бункерных весов является то, что они могут взвешивать даже жидкости. Бункерные весы работают в автоматическом режиме и оснащаются таким программным обеспечением, которое может быть использовано для синхронизации с компьютером для облегчения учета. При использовании такого ПО облегчается ввод и хранение данных в базе, выявляются и устраняются возникшие неполадки, к тому же существует возможность использования паролей для защиты весового устройства от несанкционированного доступа к оборудованию.

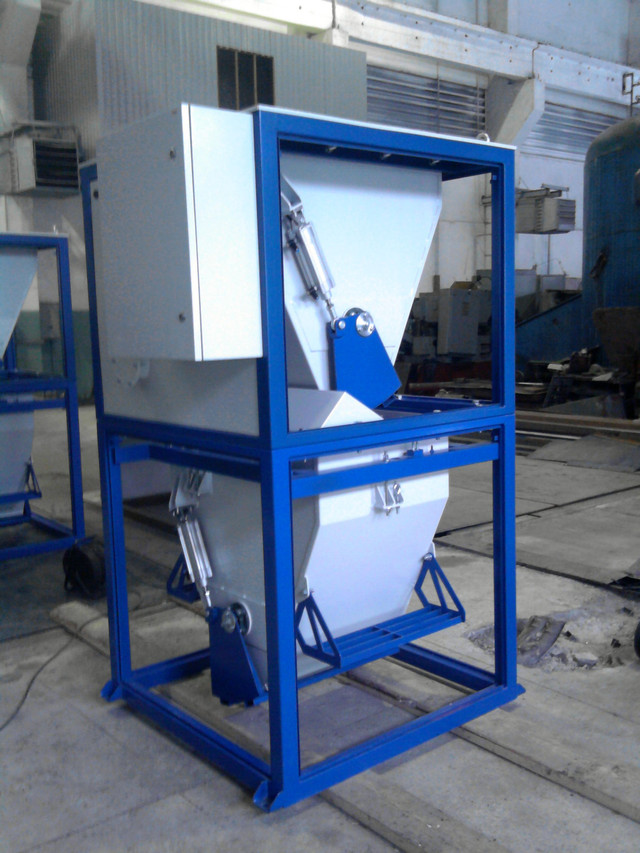

ПОТОК весы бункерные

Дополнительные преимущества

Преимуществом бункерных весов является то, что данное оборудование, благодаря своей конструкции, полностью исключает затормаживание процесса взвешивания и дозировки. К тому же, при проведении работ, на бункерных весах не накапливается и не залипает взвешиваемый материал.

Благодаря жесткой конструкции рамы бункерных весов не возникает сильной вибрации и громких звуков при работе весов. Если материал, подлежащий разгрузке или взвешиванию, является трудносыпучим, то весы могут оснащаться молотком пневматического действия, при помощи которого можно разбивать и дробить смесь. Конструкция бункерных весов исключает воздействие любых внешних факторов на показания измерения веса.

Как правило, бункерные весы изготавливаются из нержавеющей стали, либо стали углеродистой. Для трудносыпучих материалов, целесообразнее всего использовать бункерные весы с круглым сечением, легкосыпучих материалов, применяется бункер с сечением дозировочного отверстия прямоугольной формы.

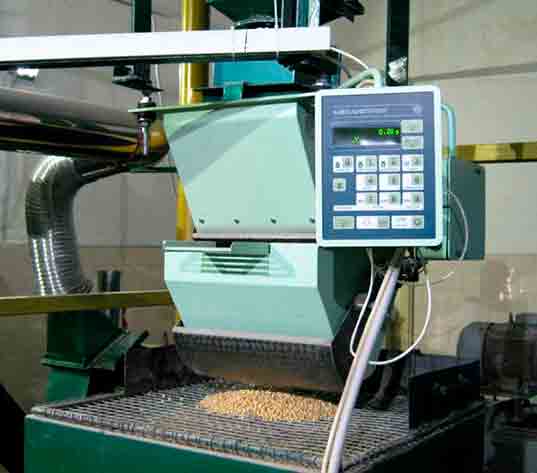

ПОТОК-500Э, ПОТОК-1000Э, ПОТОК-2000Э весы бункерные

Чтобы правильно подобрать, узнать стоимость, или купить бункерные весы, вам достаточно позвонить по телефону
+7 (4812) 209-311 или написать по электронной почте info@raznoves. ru.

Товары Механотрон.

Весовые бункера серии «Норма-С»

предназначены для фасовки сыпучих продуктов в мешки открытого типа.

Тип заготовки	Диапазон дозировки, кг	Производительность, доза/час	Погрешность порции, %
Норма-С	5 — 50	500	± 0,1
Норма-SR	2 — 50	270	±0,1
Норма-СБ	5 — 50	240	±0,2
Норма-SL*	5 — 50	600	± 0,5
*основное назначение-упаковка соли



Весы бункерные серии «Норма-Т»

предназначены для взвешивания сыпучих материалов.



Тип заготовки	Полезный объем бункера, л	Производительность, т/час	Погрешность взвешивания, %
Норма-ТМ	15	12	0,1
Норма-Т	85	40	0,1
Норма-ТС	120	50	0,1
Норма-ТН	80	70	0,1
Норма-ТН1	150	130	0,1
Норма-ТН2	320	210	0,1
Норма-TN3	90	80	0,1
Норма-TN5	1000	500	0,2
Норма-ТБ*	450	250	0,1
*основное назначение-утяжеление свеклы



Весовые бункеры «Норма-ТГ»

предназначены для взвешивания жидких продуктов.



Тип заготовки	Полезный объем бункера, л		Производительность, т/час	Погрешность,       %
Норма-ТГ	600	30		0,1
Норма-ТГМ	300	9		0,1



Весы конвейерные «Норма-ТК»
предназначены для взвешивания сыпучих материалов на транспортере.



Тип заготовки	Импульс ленты, м/с не более	Производительность, т/час	Погрешность,      %
Норма-ТК	5	540	1



Дозатор мягких контейнеров (биг-бэгов) розлива «Норма-СМК»



Производительность максимальная, т/час	Доза, кг	Отклонение от заданной дозы, не более
Норма-СМК	60	100-1500	0,1%
Норма-СМК2	25	100-1500	0,1%



Конвейерная стойка «Норма-СТ»
предназначен для подсчета мешков, пленумов, пакетов и др. на конвейере.

Тип заготовки	Ширина транспортерной ленты, мм	Импульс ленты, м/с не более	Масса объекта учета, кг не менее
Норма-СТ	800/500	2	5

Линия конвейерная швейная «Норма-ЛЗК»

предназначен для транспортировки мешков на конвейерной ленте, зашивки мешков, дальнейшей транспортировки сшитых мешков.

Тип заготовки	Производительность, шт/час, до	Скорость движения ленты, м/с	Масса, не более, кг
Норма-ЛЗК	500	0,12	300
