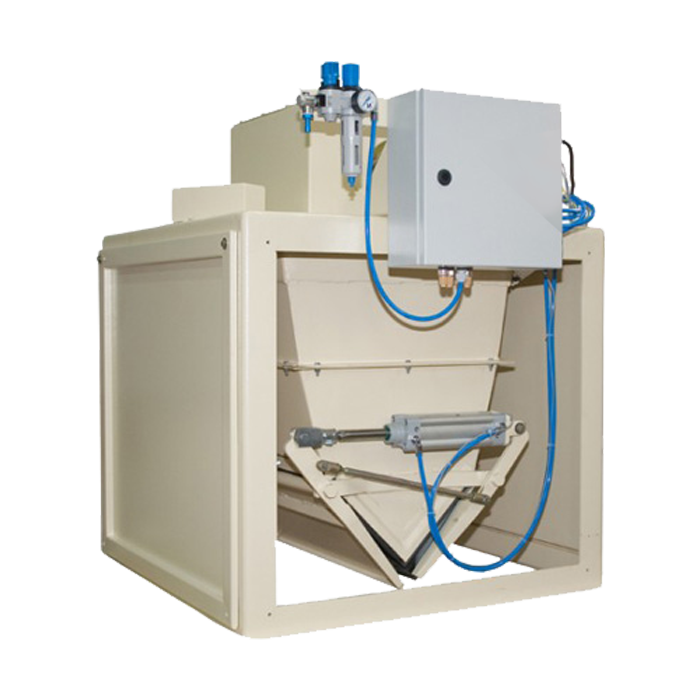

Весы бункерные электронные Поток-60 - Тензо-М

Описание

Бункерные весы могут работать в режиме бесконечного перевешивания потока или формирования конечных доз продукта.
Каждый цикл работы весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания
  • Загрузка бункера – верхняя заслонка открыта, нижняя закрыта
  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции
  • Успокоение измерительной системы, взвешивание массы продукта в бункере
  • Разгрузка бункера
  • Контроль тары при пустом бункере и закрытых заслонках
  • Суммирование веса нетто с нарастающим итогом

Достоинства

  • Производительность до 80т/час
  • Конструкция весов выполнена из углеродистой стали с порошковой окраской внешних поверхностей
  • Высокая надежность бункерных весов обеспечивается за счет использования качественных комплектующих, электрических и пневматических приводов
  • Простота в установке и обслуживании ─ пусконаладка весов занимает от 2 часов
  • Герметизированный корпус весов, предотвращающий проникновение пыли
  • Возможность изготовления деталей тракта из нержавеющей стали
  • Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)

Алгоритм работы весов основан на суммировании статически взвешиваемых порций.
В процессе работы на верхнем индикаторе весового преобразователя в реальном масштабе времени отображается текущая масса продукта. На дополнительном нарастающим итогом отображаются счетчики или текущая производительность.

Режимы работы:

  • бесконечное перевешивание потока продукта с максимальной производительностью
  • формирование конечной дозы
  • поддержание заданной средней производительности

Модельный ряд

Тип весов

Исполнение

Объем бункера, л

Макс. произв.
(по зерну пшеницы),

т/ч *

Размеры рамы весов
(ширина х длина), мм

Высота, мм

Масса НЕТТО
не более, кг

Тип питателя

Привод заслонок

З

Ш

ЛП

П

Э

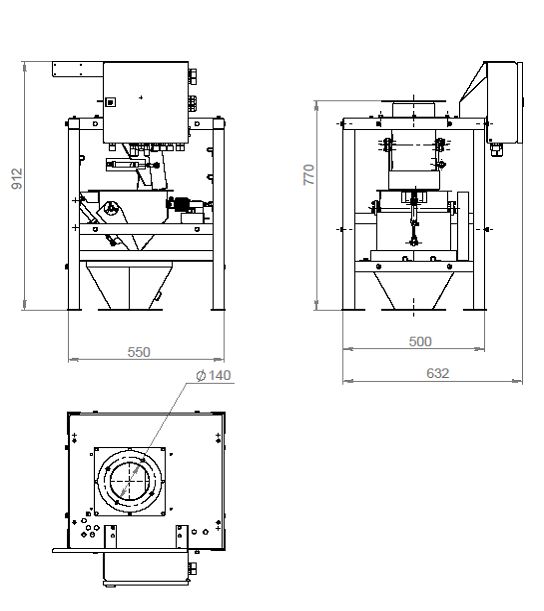

ПОТОК-10
10
2 510 х 560 770 80 +     +

ПОТОК-30
ПОТОК-60

АВБ-60(П)-2(К,П)

60

20

924 х 924

750

193

+





+



АВБ-60(Э)-2(К,Э)

+







+

АВБ-60(П)-2(Т, П)

+





+



АВБ-60(Э)-2(Т,Э)

+







+

АВБ-60(П)-Ш165

5

924 х 1895

830

248



+



+



АВБ-60(Э)-Ш165



+





+

АВБ-60(П)-ЛП
20
924 х 1830 1100 263     + +
АВБ-60(Э)-ЛП     +   +

ПОТОК-60
ПОТОК-100

АВБ-130(П)-2(К,П)

130

40

924 х 924

990

221

+





+



АВБ-130(Э)-2(К,Э)

+







+

АВБ-130(П)-2(Т,П)

+





+



АВБ-130(Э)-2(Т,Э)

+







+

АВБ-130(П)-Ш165

13

924 х 1895

1070

276



+



+



АВБ-130(Э)-Ш165



+





+

АВБ-130(П)-ЛП 40 924 х 1830 1340 291     + +
АВБ-130(Э)-ЛП     +   +

ПОТОК-100
ПОТОК-150
ПОТОК-200

АВБ-170(П)-2(К,П)

170

55

924 х 924

1130

237

+





+



АВБ-170(Э)-2(К,Э)

60

+







+

АВБ-170(П)-Ш165

16

924 х 1895

1210

292



+



+



АВБ-170(Э)-Ш165



+





+

АВБ-170(П)-ЛП 60 924 х 1830 1480 307     + +
АВБ-170(Э)-ЛП 60     +   +
ПОТОК-100
ПОТОК-150
ПОТОК-200
АВБ-250(П)-2(К,П) 250 65 924 х 924 1500 280 +     +
АВБ-250(Э)-2(К,Э) 70 +       +
АВБ-250(П)-Ш165 20 924 х 1895 1580 335   +

+
АВБ-250(Э)-Ш165   +     +
АВБ-250(П)-ЛП 70 924 х 1830 1850 350     + +
АВБ-250(Э)-ЛП     +   +

ПОТОК-150
ПОТОК-200
ПОТОК-300

АВБ-300(П)-2(К,П)

300

75

924 х 924

1600

290

+





+



АВБ-300(Э)-2(К,Э)

80

+







+

АВБ-300(П)-Ш165

22

924 х 1895

1680

345



+



+



АВБ-300(Э)-Ш165



+





+

АВБ-300(П)-ЛП 80 924 х 1830 1950 360     + +
АВБ-300(Э)-ЛП     +   +



* Примечание:
Указанная производительность обеспечивается при наличии надвесового и подвесового бункеров с параметрами:
- объем надвесового бункера – 0,7-0,8 от объема весового бункера;
- объем подвесового бункера – 1,3-1,5 от объема весового бункера.

Тип питателя «З» - заслонка
Тип питателя «Ш» - шнек
Тип питателя «ЛП» - ленточный питатель
Привод «П» - с пневматическим приводом заслонок
Привод «Э» - с электрическим приводом заслонок

Технические характеристики



Диапазон рабочих температур в случае комплектации пневмоприводом заслонок, град С

+1...+40

Диапазон рабочих температур в случае комплектации электроприводом заслонок, град С

-20...+40

Питание сжатым воздухом, МПа

0,5... 0,8*

Питание электрическое, В

220*/380**

Гарантийный срок, мес.

18


* - в случае комплектации пневмоприводом заслонок
** - в случае комплектации электроприводом заслонок



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Загрузочное устройство
  • Несущая рама с защитными крышками
  • Весовой бункер с выпускными створками
  • Тензодатчики из упрочняемой нержавеющей стали, герметизированные лазерной сваркой (степень защиты IP 68) и заполненные инертным газом
  • Пульт управления весами со встроенным весовым преобразователем ТВ-011 (RS-232/485)
  • Пневмопривод заслонок
  • Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)
  • Свидетельство о первичной поверке органа ГМС РФ

Программное обеспечение для учета

Дополнительная комплектация

  • Тракт (весовой бункер, заслонки, шнековые питатели) из нержавеющей стали
  • Шнековые, ленточные питатели для плохо сыпучих продуктов
  • Электропривод заслонок
  • Дублирующий индикатор
  • Весовой преобразователь с расширенным набором функций (интерфейсы 4-20мА, 0-5мА или 0-10В)
  • Система мембранной осушки воздуха для весов с пневмоприводом

Софт

Сертификаты







Бункерные весы «ПОТОК» выпускаются по ТУ 4274-037-18217119-02 и в соответствии с Рекомендациями МОЗМ №107.
Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации под №58428-14, Госреестр средств измерений Республики Беларусь под № РБ 03 02 1418 15 и Госреестр средств измерений Республики Казахстан под №KZ.02.03.06414-2015/58428-14.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» на основании декларации о соответствии RU Д-RU.АГ27.В.00210.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» на основании декларации о соответствии ТС № RU Д-RU.АЯ46.В.66190.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» для зоны 22 (ВIIа по ПУЭ) на основании сертификата № ТС RU С-RU.МЮ62.В.02437.





Весы бункерные электронные Поток по низкой цене в Нижнем Новгороде с быстрой доставкой по России

Высокопроизводительное статическое автоматическое взвешивание хорошо сыпучих продуктов, таких как зерно, гранулированный комбикорм, крупы и других продуктов с аналогичными механическими характеристиками, поступающих непрерывным потоком. Производительность до 400 т/час. Бункерные весы могут работать в режиме бесконечного перевешивания потока или формирования конечных доз продукта.

Каждый цикл работы весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания
  • Загрузка бункера – верхняя заслонка открыта, нижняя закрыта
  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции
  • Успокоение измерительной системы, взвешивание массы продукта в бункере
  • Разгрузка бункера
  • Контроль тары при пустом бункере и закрытых заслонках
  • Суммирование веса нетто с нарастающим итогом

В процессе работы весовой преобразователь отображает текущую массу в реальном масштабе времени, массу продукта нарастающим итогом, текущую производительность.

Достоинства

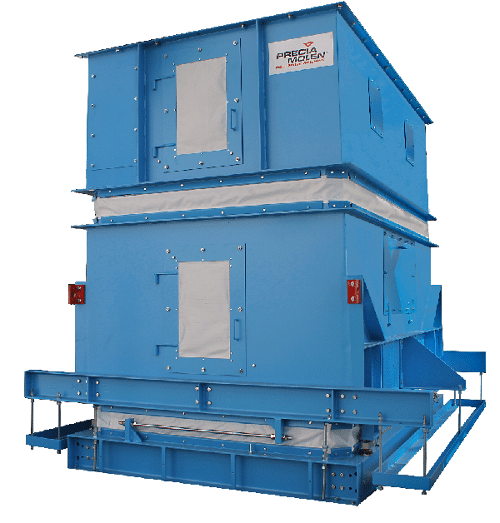

  • Бункерные весы ПОТОК-500, ПОТОК-1000 и ПОТОК-2000 являются эффективной заменой механических весов ДН-500, ДН-1000 и ДН-2000
  • Весовой бункер подвешивается на датчиках Т4 нового поколения (нержавеющая сталь, IP68)
  • Высокая надежность ― в конструкции весов применяются высококачественные комплектующие
  • Герметизированный корпус весов, предотвращающий проникновение пыли
  • Возможность изготовления деталей тракта из нержавеющей стали
  • Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)

Режимы работы:

  • бесконечное перевешивание потока продукта с максимальной производительностью
  • формирование конечной дозы
  • поддержание заданной средней производительности



Соответствие стандартам

Бункерные весы «ПОТОК» выпускаются по ГОСТ OIML R76-1-2011 и Рекомендациями МОЗМ № 107.
Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации под №58428-14, Госреестр средств измерений Республики Беларусь под № РБ 03 02 1418 15 и Госреестр средств измерений Республики Казахстан под №KZ.02.03.06414-2015/58428-14.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» на основании декларации о соответствии RU Д-RU.АГ27.В.00210.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» на основании декларации о соответствии ТС № RU Д-RU.АЯ46.В.66190.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» для зоны 22 (ВIIа по ПУЭ) на основании сертификата № ТС RU С-RU.МЮ62.В.02437.

Стандартная комплектация

  • Загрузочное устройство
  • Несущая рама с защитными крышками
  • Весовой бункер с разгрузочной заслонкой
  • Тензодатчики из упрочняемой нержавеющей стали, герметизированные лазерной сваркой (степень защиты IP 68) и заполненные инертным газом
  • Пульт управления весами со встроенным весовым преобразователем ТВ-011 (RS-232/485)
  • Программное обеспечение для учета
  • Электропривод заслонок
  • Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)
  • Свидетельство о первичной поверке органа ГМС РФ

Дополнительная комплектация

  • Тракт (весовой бункер, заслонки) из нержавеющей стали
  • Дублирующий индикатор
  • Весовой преобразователь с расширенным набором функций (интерфейсы 4-20мА, 0-5мА или 0-10В)

Тип весов

Исполнение

Объем бункера, л

Макс. произв. т/ч

Размеры рамы весов
(ширина х длина), мм

Высота, мм

Масса НЕТТО
не более, кг

Тип питателя

Привод заслонок

З

Э

ПОТОК-500ЭСИГМА-0,5Э13002001650 х 165018501080++
ПОТОК-1000ЭСИГМА-1Э170030023501120++
ПОТОК-2000ЭСИГМА-2Э300040029501310++



Тип питателя «З» - заслонка
Привод «Э» - с электрическим приводом заслонок

Технические характеристики



Диапазон рабочих температур в случае комплектации электроприводом заслонок, град С

-20. ..+40

Расход воздуха на аспирацию, куб.м./мин.

42

Питание электрическое, В

380

Гарантийный срок, мес.

18



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Бункерные весы

Для статического автоматического взвешивания сыпучих продуктов, поступающих непрерывным потоком с производительностью до 80т/час при учетных и технологических операциях.

Бункерные весы могут работать в режиме бесконечного перевешивания потока или формирования конечных доз продукта.

Каждый цикл работы весов включает следующие фазы:

Самодиагностика блока управления при включении напряжения питания

Загрузка бункера – верхняя заслонка открыта, нижняя закрыта

Отсечка потока закрытием верхней заслонки при достижении заданной массы порции

Успокоение измерительной системы, взвешивание массы продукта в бункере

Разгрузка бункера

Контроль тары при пустом бункере и закрытых заслонках

Суммирование веса нетто с нарастающим итогом

Достоинства

Производительность до 80т/час

Конструкция весов выполнена из углеродистой стали с порошковой окраской внешних поверхностей

Высокая надежность бункерных весов обеспечивается за счет использования качественных комплектующих, электрических и пневматических приводов

Простота в установке и обслуживании ─ пусконаладка весов занимает от 2 часов

Герметизированный корпус весов, предотвращающий проникновение пыли

Возможность изготовления деталей тракта из нержавеющей стали

Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)

Алгоритм работы весов основан на суммировании статически взвешиваемых порций.

В процессе работы на верхнем индикаторе весового преобразователя в реальном масштабе времени отображается текущая масса продукта. На дополнительном нарастающим итогом отображаются счетчики или текущая производительность.

Режимы работы:

бесконечное перевешивание потока продукта с максимальной производительностью

формирование конечной дозы

поддержание заданной средней производительности

Соответствие стандартам

Бункерные весы «ПОТОК» выпускаются по ТУ 4274-037******* и в соответствии с Рекомендациями МОЗМ №107.

Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации под №58428-14, Госреестр средств измерений Республики Беларусь под № РБ 03 02 1418 15 и Госреестр средств измерений Республики Казахстан под №KZ.02.03.*******/58428-14.

Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» на основании декларации о соответствии RU Д-RU.АГ27.В.00210.

Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» на основании декларации о соответствии ТС № RU Д-RU. АЯ46.В.66190.

Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» для зоны 22 (ВIIа по ПУЭ) на основании сертификата № ТС RU С-RU.МЮ62.В.02437.

Стандартная комплектация

Загрузочное устройство

Несущая рама с защитными крышками

Весовой бункер с выпускными створками

Тензодатчики из упрочняемой нержавеющей стали, герметизированные лазерной сваркой (степень защиты IP 68) и заполненные инертным газом

Пульт управления весами со встроенным весовым преобразователем ТВ-011 (RS-232/485)

Программное обеспечение для учета

Пневмопривод заслонок

Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)

Свидетельство о первичной поверке органа ГМС РФ

Дополнительная комплектация

Тракт (весовой бункер, заслонки, шнековые питатели) из нержавеющей стали

Шнековые, ленточные питатели для плохо сыпучих продуктов

Электропривод заслонок

Дублирующий индикатор

Весовой преобразователь с расширенным набором функций (интерфейсы 4-20мА, 0-5мА или 0-10В)

Система мембранной осушки воздуха для весов с пневмоприводом

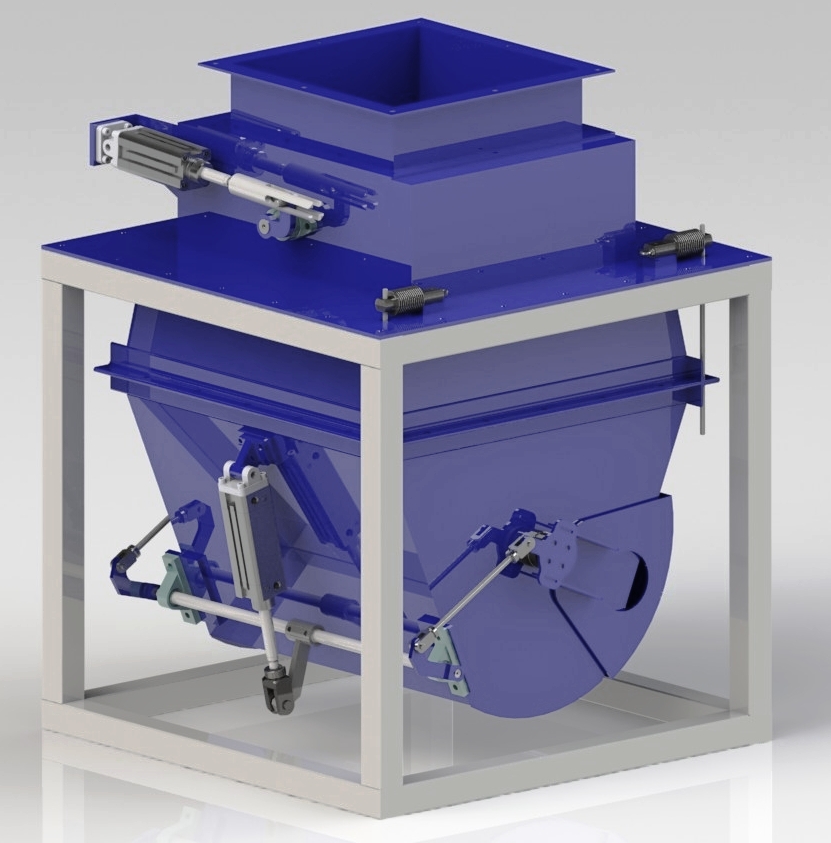

Бункерные весы - Уралточприбор

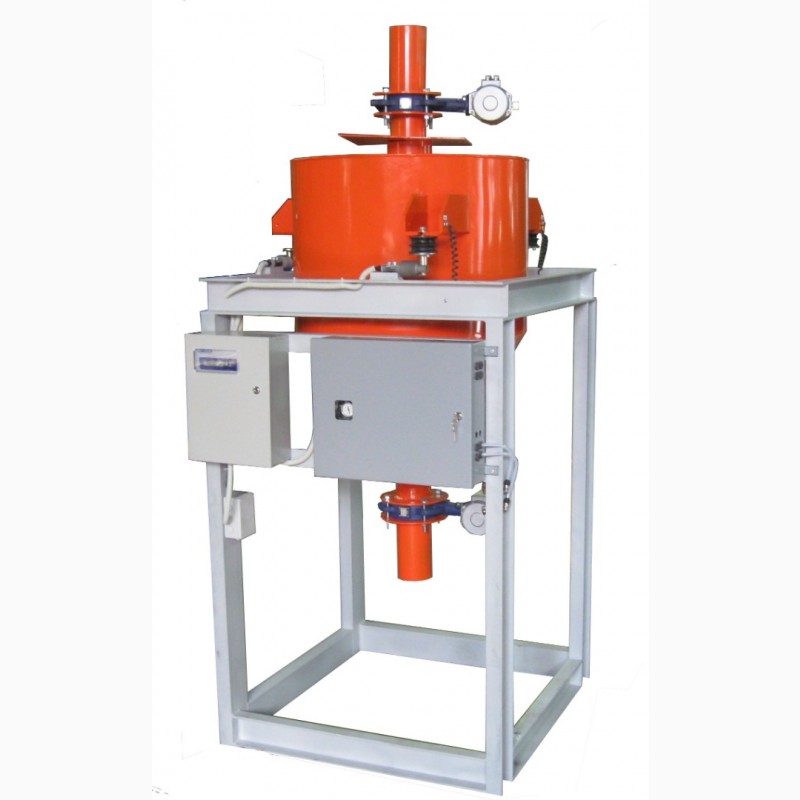

С 2005 года ООО НПП «Метра» совместно с ООО «Дозирующие системы» выпускает модельный ряд БУНКЕРНЫХ ВЕСОВ серии «ВДЭ» для перевешивания и дозирования продуктов.  Бункерные электронные весы используется для взвешивания сыпучих и мелкозернистых материалов. Предназначение данного вида весов состоит в том, что бы взвешивать сырье и материал, который проходит через бункер. Бункерные весы, производимые НПП «Метра» имеют объём весового бункера до 1000 литров, максимальную производительность зерна до 220 тонн в час и поставляются с пневмо- или электроприводом.

Гарантийный срок эксплуатации — 12 месяцев.

Состав устройств

  • Секторная отсечка дозируемого потока с пневмо- или электроприводом. Материал — конструкционная сталь.
  • Весовой ковш открытия днища с приводом (импортного производства), закреплённый на тензодатчиках, расположен в раме с открывающимися боковыми крышками. Материал — конструкционная сталь.
  • Шкаф электроавтоматики с весодозирующим контроллером управления и элементами злектроавтоматики. В стандартном исполнении имеется возможность обмена данными по RS 485. Описание протокола поставляется бесплатно.
  • За дополнительную плату поставляется удалённый дублирующий весовой терминал для размещения в пульте управления или других удалённых местах.



Технические характеристики бункерных весов
Диапазон температур эксплуатации: пневмо / электро-0 … +40 гр. / -30 … +40 гр.
Давление воздуха пневмопривода6 атм.
Расход воздуха по пневматикедо 100 л/мин
Мощность одного электропривода250 вт
Расход воздуха на аспирацию6 куб.м./мин

Базовые модификации бункерных весов

Артикул

Наименование

Наибольший предел взвешивания (кг)

Тип привода

Производительность (т/час)

Объём бункера (л)

Входное сечение(мм)

р09936

ВДЭ-100-П

100

Пневмо

20

100

300х300

р09930

ВДЭ-100-Э

100

Электро

20

100

300х300

р09937

ВДЭ-150-П

150

Пневмо

30

150

300х300

р09931

ВДЭ-150-Э

150

Электро

30

150

300х300

р09938

ВДЭ-200-П

200

Пневмо

50

250

300х300

р09932

ВДЭ-200-Э

200

Электро

50

250

300х300

р09939

ВДЭ-400-П

400

Пневмо

100

500

350х350

р09933

ВДЭ-400-Э

400

Электро

100

500

350х350

р09940

ВДЭ-600-П

600

Пневмо

150

750

500х500

р09934

ВДЭ-600-Э

600

Электро

150

750

500х500

р09941

ВДЭ-800-П

800

Пневмо

200

1000

500х500

р09935

ВДЭ-800-Э

800

Электро

200

1000

500х500

При заказе электронных бункерных весов необходимо заранее оговаривать перечень перевешиваемых продуктов.

Возможно изготовление бункерных весов по тех заданию заказчика.

остались вопросы?

НАПИШИТЕ НАМ

Бункерные весы | ussurvescom

Весы бункерные электронные «Поток»

Весы бункерные электронные «Поток-500Э», «Поток-1000Э», «Поток-2000Э»

Весы бункерные электронные «Поток-5000Э»

Высокопроизводительное статическое автоматическое взвешивание хорошо сыпучих продуктов, поступающих непрерывным потоком. Предназначены для учета загрузки судов зерном. Производительность до 800т/ч

Режимы работы:

  • режим непрерывного перевешивания, с возможностью поддержания заданной производительности весов;

  • режим отпуска ограниченной дозы с высокой точностью.

Каждый цикл работы весов включает следующие фазы:

  • загрузка весового бункера через верхние заслонки;

  • взвешивание заполненного бункера;

  • разгрузка весового бункера;

  • взвешивание разгруженного бункера, определение массы отгруженного продукта как разницу между загруженным и пустым бункером, занесение результатов в память вторичного весового преобразователя–контроллера.

В процессе работы на верхнем индикаторе весового терминала в реальном масштабе времени отображается текущая масса продукта, находящегося в весовом бункере, а на нижнем индикаторе отображается один из нескольких счётчиков, переключаемых по кольцу (счётчики суммарного веса перевешенного продукта, производительности весов и другие счётчики).

Высокопроизводительное статическое автоматическое взвешивание хорошо сыпучих продуктов, таких как зерно, гранулированный комбикорм, крупы и других продуктов с аналогичными механическими характеристиками, поступающих непрерывным потоком. Производительность до 400 т/час. Бункерные весы могут работать в режиме бесконечного перевешивания потока или формирования конечных доз продукта.

Каждый цикл работы весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания

  • Загрузка бункера – верхняя заслонка открыта, нижняя закрыта

  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции

  • Успокоение измерительной системы, взвешивание массы продукта в бункере

  • Разгрузка бункера

  • Контроль тары при пустом бункере и закрытых заслонках

  • Суммирование веса нетто с нарастающим итогом

В процессе работы весовой преобразователь отображает текущую массу в реальном масштабе времени, массу продукта нарастающим итогом, текущую производительность.

Для статического автоматического взвешивания сыпучих продуктов, поступающих непрерывным потоком с производительностью до 80т/час при учетных и технологических операциях.
Бункерные весы могут работать в режиме бесконечного перевешивания потока или формирования конечных доз продукта.
Каждый цикл работы весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания

  • Загрузка бункера – верхняя заслонка открыта, нижняя закрыта

  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции

  • Успокоение измерительной системы, взвешивание массы продукта в бункере

  • Разгрузка бункера

  • Контроль тары при пустом бункере и закрытых заслонках

  • Суммирование веса нетто с нарастающим итогом

Весы бункерные

Весы бункерные предназначены для статического взвешивания сыпучих и жидких материалов в технологических линиях, внесены в Госреестр средств измерения и допущены к применению в Российской Федерации и Республике Казахстан.

Весы бункерные в сочетании с системой управления КВ-03 или СД-03 применяются в трактах шихтоподачи для учета материалов и настройки дозаторов непрерывного действия. Автоматическая поверка весов бункерных осуществляется с применением силозадающей электромеханической машины модуля СЗМ.

Основными конструктивными особенностями весов бункерных является их надежность - в конструкции весов применяются высококачественные комплектующие, система управления нового поколения.

Пример применения



Физико-механические свойства используемых материалов

 Объемная масса, т/м3

от 0,1 до 6,0

 Гранулометрический размер, мм

от 0,1 до 300

 Температура материала, ºС, не более

+200

 Влажность, %, не более

15





Технические характеристики

 Наибольший предел взвешивания (НПВ), т

1,0; 2,0; 3,0; 4,0; 5,0;
6,0; 8,0; 10,0; 20,0

 Наименьший предел взвешивания (НмПВ)

20е

 Объем бункера, м3

от 0,5

 Класс точности по ГОСТ 29329-92

средний

 Пределы допускаемой погрешности при:

- первичной поверке, кг

± е

- эксплуатации и после ремонта, кг

- до 5 т включительно

± е

- св. 5 до 20 т включительно

± 2е

 Число поверочных делений ne

1000; 2000; 3000

 Цена поверочного деления е, кг

НПВ/ne

 Дискретность отсчета dd, кг

=e

 Разгрузочное устройство

одно- и двухсекторный затворы,
задвижка (шибер),
заслонка поворотная ("бабочка"),
откидной (лотковый) клапан (для жидких компонентов)

 Управление исполнительными устройствами

электромеханическое, пневматическое



Климатическое исполнение по ГОСТ 15150-69

 Бункер весовой

УХЛ3,  -30. ..+40 °С

 Система управления КВ-03

УХЛ1, -40...+50 °С

Весы бункерные - элеваторные и электронные, цена

Бункерные весы

  В начале описания особенностей данного вида весов, стоит отметить,  такие весы можно применять в качестве весового дозатора с дискретным действием (для чего понадобится  верхнеуровневая система управления) ,что отличает их от других типов весового оборудования. Кроме того, благодаря конструкции бункерных весов, их можно вмонтировать в существующие тракты загрузки-выгрузки.
С технической точки зрения бункерные весы являются сложным механизмом. Обусловлено это не только специфическими условиями работы, в которых они функционируют, но целым рядом требований, которые им предъявляются: это безотказность, точность, надежность при  условиях работы любой тяжести.

Бункерные весы широко используются на металлургических и агломерационных производствах, в циклах доводки выплавки стали до определенной консистенции, на участках подготовки шахты. С помощью таких весов измеряют массу железорудных окатышей, известняка, ферросплавов, известняка и многих других кусковых (сыпучих) материалов. Размер фракций взвешиваемых грузов не должен превышать отметку в 60 мм.
Бункерные весы используются  также на большинстве участках технологического процесса, на которых производится дозирование сыпучих материалов. Именно поэтому такие весы особенно популярны на предприятиях металлургии.

  Ряд преимуществ данного типа весов:

  • среди которых быстрая калибровка за счет предусмотренных эталонных гирь и кронштейнов,
  • защита от абразивного изнашивания и смешений, возможных при вибрациях,
  • пневопривод управления затвором с существенным эксплуатационным ресурсом. Эти достоинства давно успели  по достоинству оценить службы эксплуатации.
  • Немаловажным достоинством бункерных весов  также можно считать тот факт, что их можно вмонтировать в технологические линии. При этом используется три основных варианта установки: напольный с жесткой рамой опоры, «на тумбах» и подвесной.
  • Благодаря специально закрепленным  в узлах стойкам, бункерные весы защищены от опасных смещений, а значит  максимально безопасны в эксплуатации.









































Весы бункерные электронные Поток-60 - Тензо-М

Описание

Бункерные весы могут работать в режиме бесконечного перевешивания потока или формирования конечных доз продукта.
Каждый цикл работы весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания
  • Загрузка бункера - верхняя заслонка открыта, нижняя закрыта
  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции
  • Успокоение массы измерительной системы, взвешивание продукта в бункере
  • Разгрузка бункера
  • Контроль тары при пустом бункере и закрытых заслонках
  • Суммирование веса нетто с нарастающим итогом

Достоинства

  • Производительность до 80т / час
  • Конструкция весов выполнена из нержавеющей стали с порошковой окраской внешних поверхностей
  • Высокая надежность бункерных весов обеспечивается за счет использования качественных комплектующих, электрических и пневматических приводов
  • Простота в установке и обслуживании ─ пусконаладка весов занимает от 2 часов
  • Герметизированный корпус весов, предотвращающий проникновение пыли
  • Возможность изготовления деталей тракта из нержавеющей стали
  • Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)

Алгоритм работы весов основан на суммировании статически взвешиваемых порций.
В процессе работы на индикаторе весового преобразователя в реальных показателях времени отображается текущая масса продукта. На дополнительном нарастающим итогом счетчики или текущую производительность.

Режимы работы:

  • бесконечное перевешивание потока продукта с максимальной производительностью
  • формирование конечной дозы
  • поддержание заданной средней производительности

Модельный ряд

Тип весов

Исполнение

Объем бункера, л

Макс.произв.
(по зерну пшеницы),

т / ч *

Размеры рамы весов
(ширина х длина), мм

Высота, мм

Масса НЕТТО
не более, кг

Тип питателя

Привод заслонок

З

Ø

ЛП

П

Э

ПОТОК-10 10 2 510 х 560 770 80 + +

ПОТОК-30
ПОТОК-60

АВБ-60 (П) -2 (К, П)

60

20

924 х 924

750

193

+

+

АВБ-60 (Э) -2 (К, Э)

+

+

АВБ-60 (П) -2 (Т, П)

+

+

АВБ-60 (Э) -2 (Т, Э)

+

+

АВБ-60 (П) -Ш165

5

924 х 1895

830

248

+

+

АВБ-60 (Э) -Ш165

+

+

АВБ-60 (П) -ЛП 20 924 х 1830 1100 263 + +
АВБ-60 (Э) -ЛП + +

ПОТОК-60
ПОТОК-100

АВБ-130 (П) -2 (К, П)

130

40

924 х 924

990

221

+

+

АВБ-130 (Э) -2 (К, Э)

+

+

АВБ-130 (П) -2 (Т, П)

+

+

АВБ-130 (Э) -2 (Т, Э)

+

+

АВБ-130 (П) -Ш165

13

924 х 1895

1070

276

+

+

АВБ-130 (Э) -Ш165

+

+

АВБ-130 (П) -ЛП 40 924 х 1830 1340 291 + +
АВБ-130 (Э) -ЛП + +

ПОТОК-100
ПОТОК-150
ПОТОК-200

АВБ-170 (П) -2 (К, П)

170

55

924 х 924

1130

237

+

+

АВБ-170 (Э) -2 (К, Э)

60

+

+

АВБ-170 (П) -Ш165

16

924 х 1895

1210

292

+

+

АВБ-170 (Э) -Ш165

+

+

АВБ-170 (П) -ЛП 60 924 х 1830 1480 307 + +
АВБ-170 (Э) -ЛП 60 + +
ПОТОК-100
ПОТОК-150
ПОТОК-200
АВБ-250 (П) -2 (К, П) 250 65 924 х 924 1500 280 + +
АВБ-250 (Э) -2 (К, Э) 70 + +
АВБ-250 (П) -Ш165 20 924 х 1895 1580 335 + +
АВБ-250 (Э) -Ш165 + +
АВБ-250 (П) -ЛП 70 924 х 1830 1850 350 + +
АВБ-250 (Э) -ЛП + +

ПОТОК-150
ПОТОК-200
ПОТОК-300

АВБ-300 (П) -2 (К, П)

300

75

924 х 924

1600

290

+

+

АВБ-300 (Э) -2 (К, Э)

80

+

+

АВБ-300 (П) -Ш165

22

924 х 1895

1680

345

+

+

АВБ-300 (Э) -Ш165

+

+

АВБ-300 (П) -ЛП 80 924 х 1830 1950 360 + +
АВБ-300 (Э) -ЛП + +

* Примечание:
Указанное достигается при наличии надвесового и подвесового бункеров с соблюдением:
- объем надвесового бункера - 0,7-0,8 от весового бункера;
- объем подвесового бункера - 1,3-1,5 от объема весового бункера.

Тип питателя «З» - заслонка
Тип питателя «Ш» - шнек
Тип питателя «ЛП» - ленточный питатель
Привод «П» - с пневматическим приводом заслонок
Привод «Э» - с электрическим приводом заслонок

Технические характеристики

Диапазон рабочих температур в случае комплектации пневмоприводом заслонок, град С

+1 ... + 40

Диапазон рабочих температур в случае комплектации электроприводом заслонок, град С

-20... + 40

Питание сжатым воздухом, МПа

0,5 ... 0,8 *

Питание электрическое, В

220 * / 380 **

Гарантийный срок, мес.

18


* - в случае комплектации пневмоприводом заслонок
** - в случае комплектации электроприводом заслонок

Производитель оставляет за собой право предварительного улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Загрузочное устройство
  • Несущая рама с защитными крышками
  • Весовой бункер с выпускными створками
  • Тензодатчики из упрочня нержавеющей стали, герметизированные лазерной сваркой (степень IP 68) и заполненные инертным газом
  • Пульт управления весами со встроенным весовым преобразователем ТВ-011 (RS-232/485)
  • Пневмопривод заслонок
  • Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)
  • Свидетельство о первичной поверке органа ГМС РФ

Программное обеспечение для учета

.

Дополнительная комплектация

  • Тракт (весовой бункер, заслонки, шнековые питатели) из нержавеющей стали
  • Шнековые, ленточные питатели для плохо сыпучих продуктов
  • Электропривод заслонок
  • Дублирующий индикатор
  • Весовой преобразователь с расширенным набором функций (интерфейсы 4-20мА, 0-5мА или 0-10В)
  • Система мембранной осушки воздуха для весов с пневмоприводом

Софт

Сертификаты

Бункерные весы «ПОТОК» выпускаются по ТУ 4274-037-18217119-02 и в соответствии с Рекомендациями МОЗМ №107.
Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации под №58428-14, Госреестр средств измерений Республики Беларусь под № РБ 03 02 1418 15 и Госреестр средств измерений Республики Казахстан под №KZ.02.03.06414-2015 / 58428-14.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» на основании декларации о соответствии RU Д-RU.АГ27.В.00210.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» на основании декларации о соответствии ТС № RU Д-RU.АЯ46.В.66190.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» для зоны 22 (ВIIа по ПУЭ) на основании сертификата № ТС RU С-RU.МЮ62.В.02437.

Модели бункерных электронных весов

Бункерные весы широко применяются в различных отраслях промышленности, сельского хозяйства, транспорта и энергетики. Ассортимент продукции весьма широкен.

В последнее время всё большая часть новых разработок бункерных весов, предлагаемых рынком, является электронными и оснащается тензометрическими датчиками.

Общее устройство бункерных электронных весов

Грузоприемный бункер

Геометрические параметры бункеров рассчитываются, исходя из их необходимого объема, специфики и характеристики дозируемых материалов. Такой подход позволяет достаточно быстро и полностью разгружать их, увеличивать сроки межремонтного периода и общий период эксплуатации.

Изнутри бункера футеруются специальными плитами, изготовленными из износостойких материалов.

Весы снабженные затворами, обеспечивающие необходимое время разгрузки бункера. Оснащение затворов электромеханическими приводами обеспечивает их надёжную эксплуатацию в тяжёлых условиях.

Конструкция затвора полностью исключает случаи просыпания материала при его закрытом состоянии.

Установленные дополнительные датчики, фиксирующие положение затворного аварийного механизма. Это позволяет исключить подачу в бункер материалов, если его затвор не закрыт.

Все бункерные весы обеспечивают выполнение калибровки одним из двух вариантов: прямым нагружением или эталонными калибровочными устройствами.

Обеспечение точности взвешивания

Бункер весов типа вместе с затворами монтируется на специальных весовых узлах, каждый из которых включает в себя: датчик тензий типа RTN, узел встройки типа VPN (маятник), VKN (компакт) или VEN (эластомер), которые позволяют выполнять взвешивание с погрешностями не ниже 0,1%.

В конструкции весоизмерительных тензодатчиков, созданных специально для промышленных весов, реализован принцип кольцевого скручивания весоизмерительного элемента. Это гарантирует минимизацию взвешивания боковых сил на конечный результат обеспечения, что обеспечивает высокую перегрузочную способность последних (порядка 400% на разрушение).

Датчики имеют высокую конструктивную степень защиты (IP68) и производятся из нержавеющей стали с использованием лазерной сварки. Они приспособлены к эксплуатации в широком температурном диапазоне (-40 / + 110) и в тяжёлых внешних условиях.

Имеющиеся в конструкции встроенные узлы изготовлены из высокопрочных эластомеров. Они хорошо переносят нагрузку и защиту от ударов и нежелательных воздействий.

Такое техническое решение позволяет отказаться от использования дополнительных креплений бункера в виде струн и тяг.

Все датчики подключены к специальной соединительной коробке. Непосредственно в месте установки бункера устанавливается компактный шкаф, в котором устанавливается релейная автоматика и элементы ручного управления.

Элементы автоматизации

Каждый весовой дозатор, по сути своей бункерные весы, оснащен системой программируемой автоматики, которая управляет питательными средствами и функционирует на основе весодозирующего контроллера типа Disomat или его аналогов.

Система имеет встроенные аналоговые и дискретные выходы и входы, дисплей и клавиатуру, что позволяет выполнять дозирование, взвешивание и диагностику весоизмерительного устройства.

Это дает возможность управлять его затворами, питателями и процессами дозирования как в составе АСУ предприятия, так и автономно.

Система обменивается информацией с АСУ предприятия через:

  • промышленные шины типов IP Ethernet, Modbus, DeviceNet, Profibus DP или их аналоги;
  • дискретные входы, имеющие гальваническую изоляцию;
  • аналоговые входы.

Система программирования предусматривает возможность настройки прибора, конфигурирования и перепрограммирования с использованием ПК.

Электронные бункерные весы ВДЭ

Назначение и область применения

Бункерные электронные весы модели ВДЭ используются для осуществления взвешивания любых сыпучих материалов в автоматическом режиме и учёта полученных результатов нарастающим итогом.

Весы широко применяются в промышленности и с / х.
Описание конструкции

В основу работы весов ВДЭ положен принцип изменения аналогового сигнала в сигнал цифровой электронный. Аналоговой сигнал формируется весоизмерительным датчиком в результате деформации его упругого элемента под массы взвешиваемой продукции. Значение сигнала пропорционально действующей на датчики массе. Электронный сигнал поступает на прибор ВИП (весоизмерительный), где обрабатывается и выводится на дисплей.

Весы имеют встроенную функцию полуавтоматической или автоматической установки нуля, формирования сигнала о перегрузе, автоматического выполнения подсчета количества взвешиваний и суммирования результатов нарастающим итогом.

Все весы выполнены по единой конструктивной схеме и состоят из следующих базовых элементов:

  1. ГПУ бункерного типа, подвешенное особым образом на тензорезисторных датчиках.
  2. Весоизмерительный прибор.
  3. Линия связи (шестипроводная) между ВИП и тензодатчиками.

Грузоприемные бункеры имеют заслонки, электрические электрические или пневматические приводы, управление запуском бункера или его разгрузки ВИП осуществляет автоматически. Бункер имеет навесное приспособление, на котором во время его поверки размещаются гири. Масса приспособления не более 0,2 НПВ.

ГПУ имеет три встроенных датчика весоизмерительных, которые формируют выходные сигналы в аналоговом виде. В настоящем модельном ряде бункерных весов используются тензодатчики типа М5023, производимые «Метра», или Т2.При необходимости конструкции весов допускает использование используемых моделей тензодатчиков.

В качестве весоизмерительного прибора используются следующие модели: «Микросим-06» или WE2108 германского производства.

На внешние электронные устройства информация передаётся через штатные интерфейсы типов RS-485, RS-422, RS-232C, выбор которых создается в зависимости от типа используемого ВИП. На сегодня компания поставет на рынок 15 модификаций.

Основное отличие моделей заключается в НПВ, цене поверочного деления, объема весового бункера, размере и массе.
Параметры
90 159 500
Модификация d (кг) Объем бункера (м 3 ) НмПВ (кг) Габариты (мм) НПВ (т) (кг)
ВДЭ-20 0,005 0,03 0,1 500 * 600 * 700 20 70
ВДЭ-100 0,05 0,14 1,0 800 * 800 * 800 100 160
ВДЭ-200 0,05 0,30 1,0 950 * 950 * 1200 200250
ВДЭ-400 0,2 0,50 4,0 950 * 950 * 1400 400 400
ВДЭ-800 0,2 1,0 4,0 1200 * 1200 * 1400 800
ВДЭ-50 0,02 0,11 0,4 800 * 800 * 700 50 110
ВДЭ-150 0,05 0,20 1,0 800 * 800 * 1000 150 200
ВДЭ-250 0,1 0,40 2,0 950 * 950 * 1300 250 325
ВДЭ-500 0,2 0,70 4,0 1200 * 1200 * 1300 500 450
ВДЭ-4000 1,0 5,40 20,0 1600 * 2400 * 2300 4000 1750
Комплектность

На рынке весы поставляются в следующих комплектах:

  • ГПУ со встроенными тензометрическими датчиками;
  • привод днища бункера;
  • соединительная коробка;
  • весоизмерительный прибор;
  • комплект эксплуатационной документации.

Лучшим выбором при покупке бункерных весов являются их электронные модели с тензодатчиками. Они точны, надежны и универсальны.

Весы бункерные электронные Поток по низкой цене в Нижнем Новгороде с быстрой доставкой по России

Высокопроизводительное статическое автоматическое взвешивание хорошо сыпучих продуктов, таких как зерно, гранулированный комбикорм, крупы и других продуктов с другими механическими характеристиками, поступающих непрерывным потоком.Производительность до 400 т / час. Бункерные весы могут работать в режиме бесконечного перевешивания потока или формирования конечных доз продукта.

Каждый цикл работы весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания
  • Загрузка бункера - верхняя заслонка открыта, нижняя закрыта
  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции
  • Успокоение массы измерительной системы, взвешивание продукта в бункере
  • Разгрузка бункера
  • Контроль тары при пустом бункере и закрытых заслонках
  • Суммирование веса нетто с нарастающим итогом

В процессе работы весовой преобразователь отображает текущую массу в реальном масштабе времени, массу продукта нарастающим итогом, текущую производительность.

Достоинства

  • Бункерные весы ПОТОК-500, ПОТОК-1000 и ПОТОК-2000 эффективная заменой механических весов ДН-500, ДН-1000 и ДН-2000
  • Весовой бункер подвешивается на датчик Т4 нового поколения (нержавеющая сталь, IP68)
  • Высокая надежность - в конструкции весовственные высококачественные комплектующие
  • Герметизированный корпус весов, предотвращающий проникновение пыли
  • Возможность изготовления деталей тракта из нержавеющей стали
  • Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)

Режимы работы:

  • бесконечное перевешивание потока продукта с максимальной производительностью
  • формирование конечной дозы
  • поддержание заданной средней производительности

Соответствие стандартам

Бункерные весы «ПОТОК» выпускаются по ГОСТ OIML R76-1-2011 и Рекомендациями МОЗМ № 107.
Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации под №58428-14, Госреестр средств измерений Республики Беларусь под № РБ 03 02 1418 15 и Госреестр измерений Республики Казахстан под №KZ. 02.03.06414-2015 / 58428-14 .
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» на основании декларации согласно RU Д-RU.АГ27.В.00210.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость средств» на основании декларации согласно ТС № RU Д-RU.АЯ46.В.66190.
Бункерные весы «ПОТОК» соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» для зоны 22 (ВIIа по ПУЭ) на основании сертификата № ТС RU С-RU.МЮ62.В.02437.

Стандартная комплектация

  • Загрузочное устройство
  • Несущая рама с защитными крышками
  • Весовой бункер с разгрузочной заслонкой
  • Тензодатчики из упрочня нержавеющей стали, герметизированные лазерной сваркой (степень IP 68) и заполненные инертным газом
  • Пульт управления весами со встроенным весовым преобразователем ТВ-011 (RS-232/485)
  • Программное обеспечение для учета
  • Электропривод заслонок
  • Взрывозащищенное исполнение для зоны 22 (BIIa по ПУЭ)
  • Свидетельство о первичной поверке органа ГМС РФ

Дополнительная комплектация

  • Тракт (вес бункер, заслонки) из нержавеющей стали
  • Дублирующий индикатор
  • Весовой преобразователь с расширенным набором функций (интерфейсы 4-20мА, 0-5мА или 0-10В)

Тип весов

Исполнение

Объем бункера, л

Макс. произв. т / ч

Размеры рамы весов
(ширина х длина), мм

Высота, мм

Масса НЕТТО
не более, кг

Тип питателя

Привод заслонок

З

Э

ПОТОК-500Э СИГМА-0,5Э 1300 200 1650 х 1650 1850 1080 + +
ПОТОК-1000Э СИГМА-1Э 1700 300 2350 1120 + +
ПОТОК-2000Э СИГМА-2Э 3000 400 2950 1310 + +

Тип питателя «З» - заслонка
Привод «Э» - с электрическим приводом заслонок

Технические характеристики

Диапазон рабочих температур в случае комплектации электроприводом заслонок, град С

-20. .. + 40

Расход воздуха на аспирацию, куб.м. / мин.

42

Питание электрическое, В

380

Гарантийный срок, мес.

18

Производитель оставляет за собой право предварительного улучшения качества продукции без предварительного уведомления потребителя.

Бункерные весы | ussurvescom

Весы бункерные электронные «Поток»

Весы бункерные электронные «Поток-500Э», «Поток-1000Э», «Поток-2000Э»

ы Весы бункерные электронные «Поток-5000Э»

Высокопроизводительное статическое автоматическое взвешивание хорошо сыпучих продуктов, поступающего непрерывным потоком.Предназначены для учета загрузки судов зерном. Производительность до 800т / ч

Режимы работы:

  • режим непрерывного перевешивания, с поддержанием заданной производительности весов;

  • режим ограниченной дозы с высокой точностью.

Каждый цикл работы весов включает следующие фазы:

  • загрузка весового бункера через верхние заслонки;

  • взвешивание заполненного бункера;

  • разгрузка весового бункера;

  • взвешивание разгруженного бункера, определение массы отгруженного продукта как разница между загруженным и пустым бункером, занесение результатов в память вторичного весового преобразователя – контроллера.

. .

Высокопроизводительное статическое автоматическое взвешивание хорошо сыпучих продуктов, таких как зерно, гранулированный комбикорм, крупы и других продуктов с аналогичными механическими характеристиками, поступающими непрерывным потоком.Производительность до 400 т / час. Бункерные весы могут работать в режиме бесконечного перевешивания потока или формирования конечных доз продукта.

Каждый цикл работы весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания

  • Загрузка бункера - верхняя заслонка открыта, нижняя закрыта

  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции

  • Успокоение массы измерительной системы, взвешивание продукта в бункере

  • Разгрузка бункера

  • Контроль тары при пустом бункере и закрытых заслонках

  • Суммирование веса нетто с нарастающим итогом

В процессе работы весовой преобразователь отображает текущую массу в реальном масштабе времени, массу продукта нарастающим итогом, текущую производительность.

Для статического автоматического взвешивания сыпучих продуктов, поступающих непрерывным потоком с производительностью до 80т / час при учетных и технологических операциях.
Бункерные весы могут работать в режиме бесконечного перевешивания или формирования конечных доз продукта.
Каждый цикл работы весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания

  • Загрузка бункера - верхняя заслонка открыта, нижняя закрыта

  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции

  • Успокоение массы измерительной системы, взвешивание продукта в бункере

  • Разгрузка бункера

  • Контроль тары при пустом бункере и закрытых заслонках

  • Суммирование веса нетто с нарастающим итогом

Весы бункерные электронные «Поток-1000-300», «Поток-2000-400» - Irimex

Назначение

Для автоматического взвешивания сыпучих продуктов, в том числе зерна, гранулированного комбикорма, круп и других сыпучих продуктов с аналогичными характеристиками, непрерывным потоком. Алгоритм работы весов основан на суммировании взвешиваемых порций, что позволяет получить повышенную точность при перевешивании больших партий продукта.

Достоинства

  • Возможность использования в портах для управления и учета при загрузке и разгрузке сухогрузов с хорошо сыпучими продуктами
  • Высокая удельная производительность весов (отношение производительности к объему конструкции весов)
  • Высокая надежность - в конструкции весовственные высококачественные комплектующие

Описание

Каждый цикл работы весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания
  • Загрузка бункера - верхняя заслонка открыта, нижняя закрыта
  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции
  • Успокоение массы измерительной системы, взвешивание продукта в бункере
  • Разгрузка бункера
  • Контроль тары при пустом бункере и закрытых заслонках
  • Суммирование нетто с нарастающим итогом
  • В процессе работы весовой преобразователь отображает текущую массу в масштабе времени, а также массу нарастающим итогом или текущую производительность.

Возможны два режима работы:

  • бесконечное перевешивание потока
  • формирование конечных доз

Весы бункерные ПОТОК выпускаются по ГОСТ 29329 и Международным рекомендациям МОЗМ Р 76 (OIML R 76).

Весы бункерные ПОТОК внесены в Госреестр средств РФ под №20794.

Весы внесены в Госреестр средств измерения Р.Беларусь под № РБ 03 02 1418 03.

Весы внесены в Госреестр средств измерения Р.Казахстан под №KZ.02.03.00542-2004 / 20794-02.

Технические характеристики

Поток-1000-300

Поток-2000-400

На максимальный предел взвешивания (НПВ), кг

1000

2000

Класс точности по ГОСТ 29329-92

Средний (III)

Дискретность отсчета, кг

0,5

1,0

На наибольшая производительность, тонн / час

300

400

Питание электрическое

220В / 50Гц / 100ВА

380В / 50Гц / 2000ВА *

220В / 50Гц / 100ВА

380В / 50Гц / 2000ВА *

Давление воздуха пневмопривода, МПа

0,4 ÷ 0,6

Рабочий диапазон температур

0… + 40 ° С / -30… + 40 ° С **

Габаритные размеры (без верхней задвижки), ВхШхД, мм

1750х1750х2070

1750х1750х2770

Вес, не более, кг

1300

1700

* - в случае комплектования электроприводов заслонок

** - при использовании электроприводов заслонок или пневмосистемы с осушкой воздуха.

Стандартная комплектация

  • Электропривод заслонок
  • Шкаф управления с пускорегулирующей аппаратурой
  • Весовой преобразователь-контроллер ТВ-011 (RS-232/485)
  • Паспорт, руководство по эксплуатации
  • Первичная поверка одежды ГСМ РФ

Дополнительная комплектация

  • Верхняя и нижняя заслонки с пневмоприводом
  • Весовой бункер и заслонки из нержавеющей стали
  • Программное обеспечение для учета
  • Взрывозащищенное исполнение
  • Расширенный диапазон рабочих температур (-30… + 40 ° С)

Бункерные весы - Уралточприбор

С 2005 года ООО НПП «Метра» совместно с ООО «Дозирующие системы» выпускает модельный ряд БУНКЕРНЫХ ВЕСОВ серии «ВДЭ» для перевешивания и дозирования продуктов.Бункерные электронные весы используется для взвешивания сыпучих и мелкозернистых материалов. Предназначение данного вида весов состоит в том, что бы взвешивать сырье и материал, который проходит через бункер. Бункерные весы, производимые НПП «Метра» имеют объём весового бункера до 1000 литров, максимальную емкость до 220 тонн в час и поставляются с пневмо- или электроприводом.

Гарантийный срок эксплуатации - 12 месяцев.

Состав устройств

  • Секторная отсечка дозируемого потока с пневмо- или электроприводом.Материал - конструкционная сталь.
  • Весовой ковш открытия днища с приводом (импортного производства), закреплённый на тензодатчиках, расположен в раме с открывающимися боковыми крышками. Материал - конструкционная сталь.
  • Шкаф электроавтоматики с весодозирующим контроллером управления и элементами злектроавтоматики. В стандартном исполнении имеется возможность обмена данными по RS 485. Описание поставляется бесплатно.
  • За дополнительную плату поставляется удалённый дублирующий весовой терминал для размещения в пульте управления или других удаленных местах.

Технические характеристики бункерных весов
Диапазон температур эксплуатации: пневмо / электро -0… +40 гр. / -30… +40 гр.
Давление воздуха пневмопривода 6 атм.
Расход воздуха по пневматике до 100 л / мин
Мощность одного электропривода250 вт
Расход воздуха на аспирацию 6 куб.м. / мин

Базовые модификации бункерных весов

Артикул

Наименование

На максимальный предел взвешивания (кг)

Тип привода

Производительность (т / час)

Объём бункера (л)

Входное сечение (мм)

р09936

ВДЭ-100-П

100

Пневмо

20

100

300х300

р09930

ВДЭ-100-Э

100

Электро

20

100

300х300

р09937

ВДЭ-150-П

150

Пневмо

30

150

300х300

р09931

ВДЭ-150-Э

150

Электро

30

150

300х300

р09938

ВДЭ-200-П

200

Пневмо

50

250

300х300

р09932

ВДЭ-200-Э

200

Электро

50

250

300х300

р09939

ВДЭ-400-П

400

Пневмо

100

500

350х350

р09933

ВДЭ-400-Э

400

Электро

100

500

350х350

р09940

ВДЭ-600-П

600

Пневмо

150

750

500х500

р09934

ВДЭ-600-Э

600

Электро

150

750

500х500

р09941

ВДЭ-800-П

800

Пневмо

200

1000

500х500

р09935

ВДЭ-800-Э

800

Электро

200

1000

500х500

При использовании электронных бункерных весов необходимо заранее согласовать перечень перевешиваемых продуктов.

Возможно изготовление бункерных весов по тех заданию заказчика.

остались вопросы?

НАПИШИТЕ НАМ

Весы бункерные электронные модификации "ВБЭ" в регионе Бухара, Узбекистан, цена 100000000 сум от ООО "ТАРОЗИ КЛАСС"

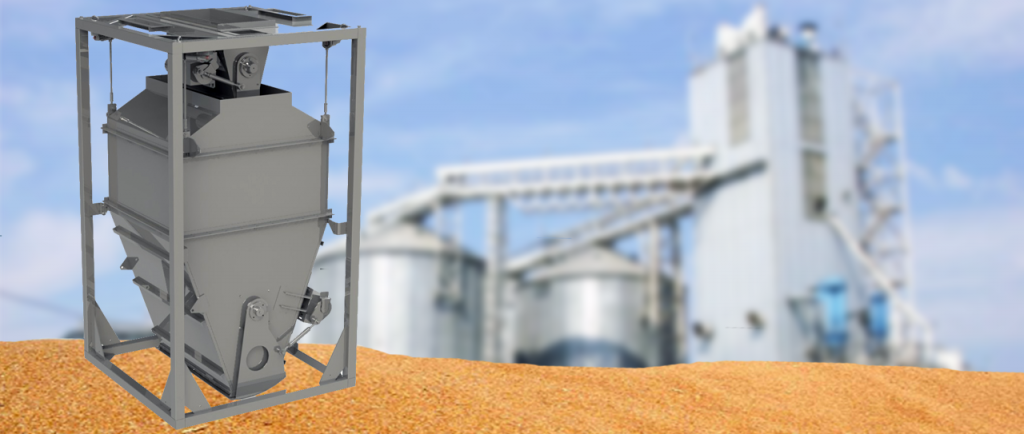

Весы бункерные электронные модификации «ВБЭ» предназначены для порционного взвешивания сыпучих материалов в потоке.
Весы бункерные электронные модификации «ВБЭ» соответствуют требованиям ГОСТ 29329-92 «Весы статического взвешивания.Общие технические требования (в части метрологических параметров), технические условия Ц 22339006-2: 2018 «Весы бункерные электронные. Технические условия »в соответствии с ГОСТ OIML R 76-1-2011.
Весы бункерные электронные электронные «ВБЭ» внесены в Государственный реестр средств измерений Республики Узбекистан за регистрационным номером 01.241-19, имеют «Сертификат утверждения типа средств измерений» и допущен к применению.
Область применения весов - хлопкоперерабатывающий и зернадобывающий, пищевая промышленность, предприятия сельского хозяйства, предприятия стройиндустрии, химичекой, металлургической промышленности.
Весы «ВБЭ» может вести автоматизированный учет и суммирование взвешиваемого материала, выполняя накопление и взвешивание порций продукта. Конструкция позволяет определять вес при непрерывном потоке продукта с накоплением бункера.

Технические характеристики «ВБЭ»

На больший пределе взвешивания, до, (м³ / час) 130
Погрешность взвешивания, не более, (%) 0,1
Вес одной порции, до (кг) 150
Рабочий объем весового бункера ( л) 150
Расход давленияого воздуха при давлении 4 атм, не более (м³ / час) 8
Размер входного проема весов, не менее м2 0,2 ​​
Размер выходного проема весов, не более м2 0,2 ​​
Потребляемая мощность от сети 220 В 60Вт
Габаритные размеры (Ш * Д * В) мм 980 * 640 * 1140
Монтажные размеры (Ш * Д) мм 750х432
Масса, не более (кг) 150

Подробную информацию о товаре просим уточнять у продавца, связавшись с ним по указанному выше телефону или посредством электронного запроса через форму обратной связи.

Отзывы о ООО "ТАРОЗИ КЛАСС"

В данный момент отзыва об этой компании нет.
Вы можете оставить свой отзыв.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
