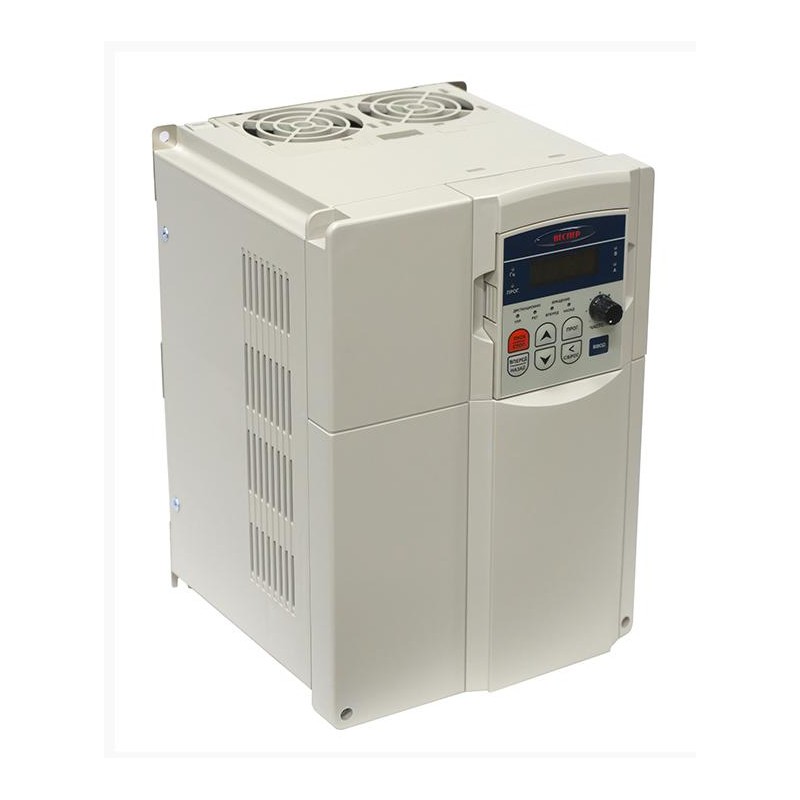

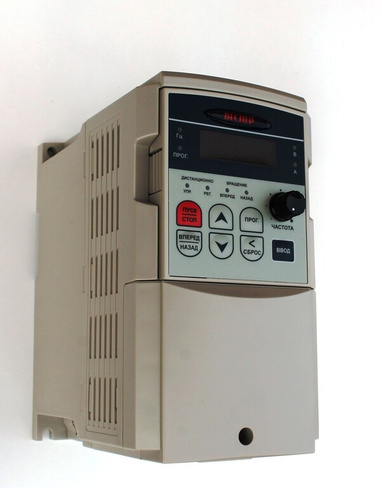

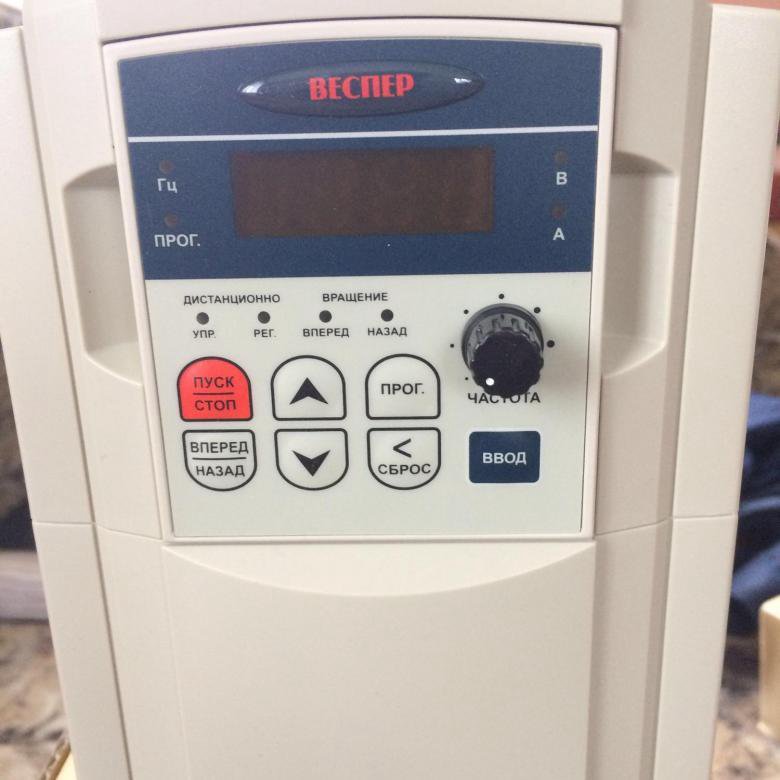

Малогабаритные преобразователи ВЕСПЕР E2-8300 — Индустриальные системы
Производитель: ВЕСПЕР
- Описание
- Товары
- Технические параметры
- Каталоги, видео и техническая информация
Товары группы
| Наименование | Описание | Артикул | Наличие | Цена | Файл | О товаре | |
|---|---|---|---|---|---|---|---|
| Частотный преобразователь ВЕСПЕР E2-8300-001H 0.75 кВт 3×380В | E2-8300-001H | По запросу | По запросу | +Товар добавлен в корзину | |||
Частотный преобразователь ВЕСПЕР E2-8300-002H 1. 5 кВт 3×380В | E2-8300-002H | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕР E2-8300-003H 2.2 кВт 3×380В | E2-8300-003H | По запросу | По запросу | +Товар добавлен в корзину | |||
Частотный преобразователь ВЕСПЕР E2-8300-005H 3. | E2-8300-005H | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕР E2-8300-007H 5.5 кВт 3×380В | E2-8300-007H | По запросу | По запросу | +Товар добавлен в корзину | |||
Частотный преобразователь ВЕСПЕР E2-8300-010H 7. 5 кВт 3×380В | E2-8300-010H | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕР E2-8300-015H 11 кВт 3×380В | E2-8300-015H | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕР E2-8300-020H 15 кВт 3×380В | E2-8300-020H | По запросу | По запросу | +Товар добавлен в корзину | |||
Частотный преобразователь ВЕСПЕР E2-8300-025H 18. | E2-8300-025H | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕР E2-8300-030H 22 кВт 3×380В | E2-8300-030H | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕР E2-8300-040H 30 кВт 3×380В | E2-8300-040H | По запросу | По запросу | ||||
| Частотный преобразователь ВЕСПЕР E2-8300-050H 37 кВт 3×380В | E2-8300-050H | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕР E2-8300-060H 45 кВт 3×380В | E2-8300-060H | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕР E2-8300-075H 55 кВт 3×380В | E2-8300-075H | По запросу | По запросу | +Товар добавлен в корзину | |||
Частотный преобразователь ВЕСПЕРE2-8300-SP5L 0. 75 кВт 1×220В | E2-8300-SP5L | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕРE2-8301-S1L 1.5 кВт 1×220В | E2-8301-S1L | По запросу | По запросу | +Товар добавлен в корзину | |||
Частотный преобразователь ВЕСПЕРE2-8302-S2L 2. 2 кВт 1×220В | E2-8302-S2L | По запросу | По запросу | +Товар добавлен в корзину | |||
| Частотный преобразователь ВЕСПЕРE2-8303-S3L 2,2 кВт 1×220В | E2-8303-S3L | По запросу | По запросу | +Товар добавлен в корзину |
Показать все
Технические параметры
• Диапазон мощностей 0,4 кВт – 55 кВт
• Выходная частота 0,1 – 400 Гц
• Полная защита двигателя
• Векторное управление без обратной связи
• Встроенный ПИД-регулятор
• Встроенный PLC контроллер
• Программирование группы преобразователей с помощью модуля копирования
• Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления
• Возможность дистанционного управления и мониторинга по RS-232/RS-485 (протокол MODBUS)
• Встроенный ЭМИ фильтр класса А
• Питание 220/380 В, 50 Гц
Каталоги, видео и техническая информация
Цены на инверторы частоты Веспер Е2-8300 в С-Петербурге
| Технические характеристики Веспер Е2-8300 | ||
|---|---|---|
| Выходная частота: | 0,1 … 400 Гц (обеспечивается программированием) | |
| Источник питания: | Напряжение питания и частота | Однофазное ~200…240 В 50/60 Гц |
| Напряжение питания и частота | Трехфазное ~380…460 В 50/60 Гц | |
| Допустимые отклонения напряжения питания | + 10 %, — 15 % | |
| Допустимые отклонения частоты питания: | ± 5 % | |
| Характеристики управления: | Метод управления | Синусоидальная широтно-импульсная модуляция |
| Стартовый крутящий момент | 150 % при 1 Гц (в режиме векторного управления) | |
| Диапазон управления скоростью | 1:50 (в режиме векторного управления) | |
| Точность регулирования скорости | ± 0,5 % (в режиме векторного управления) | |
| Точность по моменту | ± 5 % | |
| Ввод задания частоты | Кнопками D Ñ, потенциометром на пульте управления, внешним аналоговым сигналом 0…10 В, 2…10 В, 4…20 мА, 0…20 мА, | |
| Точность ввода задания | Дискретный: 0,01 Гц, аналоговый: 0,05 Гц | |
| Ограничение частоты | Независимая установка верхнего/нижнего пределов ограничения частоты и трех диапазонов запрещенных частот. | |
| Несущая частота ШИМ | От 2 до 16 кГц | |
| Время разгона/торможения | От 0,1 до 3600 с (независимая установка времени разгона/торможения, возможны 2 ступени) | |
| Тормозящий крутящий момент | 20 % без внешнего тормозного резистора (100 % с внешним тормозным резистором ) | |
| Защитные функции: | Защита электродвигателя от перегрузки | 150 % от номинального выходного тока 1 минуту |
| Мгновенная перегрузка по току | Напряжение мгновенно снимается с электродвигателя при 200 % от номинального тока преобразователя | |
| Перенапряжение | Для класса 220 В при напряжении цепи постоянного тока >410 В, для класса 380 В — >820 В | |
| Пониженное напряжение | Для класса 220 В при напряжении цепи постоянного тока | |
| Перегрев радиатора-теплоотвода | Защищен терморезистором | |
| Предотвращение срыва | Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью | |
| Защита от токов утечек | Защита электронной цепью (контроль баланса выходных токов) | |
| Короткое замыкание | Электронная защита | |
| Окружающая среда: | Температура окружающей среды | — 10 °С … + 50 °С |
| Влажность | Относительная влажность не более 95 % | |
| Температура хранения | От – 20 °С до + 60 °С | |
| Размещение | Внутри помещения, защищенного от коррозионных газов и пыли | |
| Допустимая вибрация | 1g (9,81 м/с2) до 20 Гц, 0,2g (2 м/с2) от 20 Гц до 50 Гц | |
| Материал корпуса | Пластмассовый (от 0,4 до 22 кВт) | |
| Металлический (от 30 до 55 кВт) | ||
| Электромагнитная совместимость | Встроенный фильтр класса А по ГОСТ Р51318. 11-99 (0,4…11 кВт) | |
Общая схема подключения Веспер E2-8300-SP5L, -S1L, -S2L, -001H, -002H:
Общая схема подключения Веспер E2-8300-S3L, -003H…075H:
Габаритные размеры частотного преобразователя Веспер Е2-8300:
| Габаритные размеры частотного преобразователя Веспер Е2-8300: | ||||||||||
| Код заказа | Мощность, кВт | Н, мм | Н1, мм | L, мм | L1, мм | L2, мм | W, мм | d, мм | Масса, не более, кг | Материал корпуса |
| Веспер E2-8300 220В 1 фаза | ||||||||||
| Е2-8300-SP5 | 0,4 кВт | 163 | 150 | 90 | 78 | 78 | 147 | 5,5 | 1,2 | Пластмассовый |
| Е2-8300-S1L | 0,75 кВт | |||||||||
| Е2-8300-S2L | 1,5 кВт | 187 | 171 | 128 | 115 | 115 | 148 | 5,5 | 2 | |
| Е2-8300-S3L | 2,2 кВт | |||||||||
| Веспер Е2-8300 380В 3 фазы | ||||||||||
| Е2-8300-001Н | 0,75 кВт | 163 | 150 | 90 | 78 | 78 | 147 | 5,5 | 1,2 | |
| Е2-8300-002Н | 1,5 кВт | |||||||||
| Е2-8300-003Н | 2,2 кВт | 187 | 171 | 128 | 115 | 115 | 148 | 5,5 | 2 | |
| Е2-8300-005Н | 3,7 кВт | |||||||||
| Е2-8300-007Н | 5,5 кВт | 260 | 244 | 186 | 173 | 173 | 195 | 5,5 | 6,5 | |
| Е2-8300-010Н | 7,5 кВт | |||||||||
| Е2-8300-015Н | 11 кВт | |||||||||
| Е2-8300-020Н | 15 кВт | 360 | 340 | 265 | 245 | 245 | 247 | 7,5 | 12,5 | |
| Е2-8300-025Н | 18,5 кВт | |||||||||
| Е2-8300-030Н | 22 кВт | |||||||||
| Е2-8300-040Н | 30 кВт | 553 | 530 | 322 | 180 | 210 | 303 | 9,5 | 32 | Металлический |
| Е2-8300-050Н | 37 кВт | |||||||||
| Е2-8300-060Н | 45 кВт | 653 | 630 | 375 | 180 | 259 | 308 | 9,5 | 44 | |
| Е2-8300-075Н | 55 кВт | |||||||||

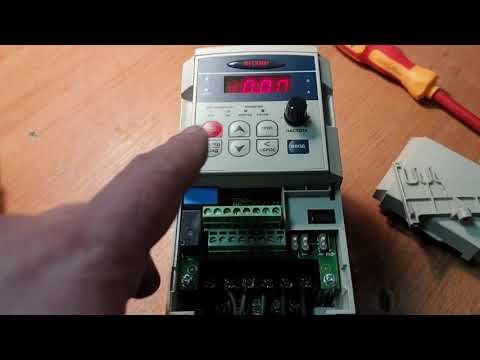

Фильм о компании ВЕСПЕР:
youtube.com/embed/y-4AWaqx0zU?rel=0&controls=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Пользователь тестирует преобразователь Е2-8300. Настройка ПИД регулятора:
Пример 1. Насос (автоматическое поддержание заданного параметра, энергосбережение)
Управление насосом подачи воды (поддержание давления)
Управление:
- Режим работы: 0-00 = 0002 – скалярное управление U/f;
- ПУСК/СТОП дистанционно(с клемм) 1-00 = 0001;
- Задание давления дистанционно(с клемм): 1-06 = 0002.
- Инерционный останов: 1-05 = 0001
- Вход сигнала обратной связи S6/AI2: 5-05 = 0020
- Отключение ПИД-регулятора (клемма S3) — 5-02 = 0017
- Тип сигнала на входе AI2 — 4…20 мА: 12-6 = 0001
Переключатели:
- SW1 – в положении NPN
- SW2 – в положении V (AIN – 0…10V)
- SW3 — в положении I (AI2 – 0…20 мА)
| Применение | Эксплуатационные требования | Функции E2-8300 | Программирование параметров |
|---|---|---|---|
| Насос подачи воды | Автоматическое поддержание и регулирование давления | Использование встроенного ПИД-регулятора (прямая характеристика) | Включение ПИД-регулятора: 11-0 = 0001 Параметры ПИД-регулятора: 11-1…11-7 Многофункциональный вход AI2: константа 5-05 = 0020 |
| Насос подачи химикатов | Сбережение энергии с того момента, как снижается нагрузка на малых оборотах | Применение функции энергосбережения | Многофункциональные входы S3…S5: константы 5-02…5-05 = 0010 |
| Переключение с режима автоматического регулирования на прямое управление скоростью | Функция дистанционного отключения режима ПИД-регулирования | Многофункциональные входы S3…S5: константы 5-02…5-05 = 0017 | |
| Контроль выходной частоты двигателя | Использование аналогового выхода | Многофункциональный аналоговый выход FM+: константа 8-00 = 0000 | |
| Циркуляционный насос горячей/холодной воды | Управление производительностью насоса внешним сигналом 4…20 мА | Использование клеммы AIN | Выбор источника задания: 1-06 = 0002 ПИД-регулятор отключен: 11-0 = 0000 Вход AIN: константа 12-6 = 0000 – 0…10 В |
| Поддержание минимальной скорости | Использование нижнего предела ограничения частоты | Нижнее ограничение частоты: константа 3-01 | |
| Продолжение работы после кратковременного пропадания электропитания | Применение функции игнорирования пропадания напряжения питания | Защита от пропадания питания: константа 2-01 | |
| Откачивающий насос | Поддержание постоянного уровня воды в резервуаре с использованием датчика уровня | Использование встроенного ПИД-регулятора (обращенная характеристика) | Включение ПИД-регулятора: 11-0 = 0003 Параметры ПИД-регулятора: 11-1…11-7 Многофункциональный вход AI2: константа 5-05 = 0020 |
| Поддержание скорости насоса на минимальном уровне, при котором не происходит реверса потока воды | Использование нижнего предела ограничения частоты | Нижнее ограничение частоты: константа 3-01 |
Пример 2.
Вентиляторы и воздуходувки
(частотный преобразователь сберегает энергию и улучшает к.п.д.)
Схема управления воздуходувкой пылеуловителя и резервным переключением на сеть
| Применение | Эксплуатационные требования | Функции E2-8300 | Программирование параметров |
|---|---|---|---|
| Система сбора пыли Вентилятор бойлера Вентилятор градирни | Переключение сеть/преобразователь без полного останова двигателя | Использование функции поиска скорости | ногофункциональные дискретные входы S3…S6: Константы 5-02…5-05 = 0009 – поиск скорости |
| Преобразователь повторно запускает двигатель без полного останова | |||
| Сохранение энергии с того момента, как нагрузка снизилась на малых частотах | Применение различных нагрузочных характеристик U/f Применение функции энергосбережения | Выбор характеристики U/f: 10-0 = 4, 5 или 13, 14 – различный момент Режим энергосбережения: 5-02…5-05 = 0010 | |
| Не отключать двигатель при перегрузке | Применение функции ограничениямомента | Ограничение момента: константы 9-01, 9-02 | |
| Продолжение работы после пропадания напряжения питания на время не более 2 с | Автоматический сброс ошибки и перезапуск двигателя | Защита от кратковременного пропадания питания: константы 2-00…2-07. | |
| Поддержание минимальных оборотов для смазки подшипников | Нижний предел ограничения частоты | Нижний порог частоты: константа 3-01 | |
| Исключение механического резонанса | Применение функции перескока частоты (до 3 запрещенных частот) | Установка запрещенных частот и диапазонов: константы 3-13…3-16 | |
| Предотвращение остановки механизма из-за отключения преобразователя | Функция повторного пуска | Количество попыток автоперезапуска: константа 2-03 |
Пример 3. Конвейер и подъемник
(частотный преобразователь обеспечивает безопасность и оптимальные режимы работы привода)
Блок-схема управления конвейером челночного типа:
Схема для конвейерного применения:
| Применение | Эксплуатационные требования | Функции E2-8300 | Программирование параметров |
|---|---|---|---|
| Челночный конвейер | Точность позиционирования при останове | Управление тормозом при помощи сигнала контактного выхода (R2A-R2B) Инжекция постоянного тока | Управление тормозом: 8-03 = 0000 («Во время вращения 2») Инжекция постоянного тока: константы 3-10…3-12 |
| Двухступенчатое управление скоростью | Функция многоступенчатого задания скорости | Переключение скорости: клемма S4 — константа 5-03 = 0002, клемма S5 – константа 5-03 = 0003 Значения: большая скорость 6-02, малая скорость 6-03 | |
| Мягкий разгон/торможение | Нелинейная характеристика разгона/торможения (S-кривая | Константы группы 3-04, 3-05 | |
| Изменяемое время разгона / торможения | Функция изменения времени разгона/торможения | Разгон/торможение: 3-02, 3-03, 3-06, 3-07 Переключение: 5-02…5-05 = 0006 | |
| Быстрый останов при аварийной ситуации | Выбор способа аварийного останова | Внешняя неисправность: 5-02…5-05 = 0007 | |
| Конвейер подачи сырья | Повышенный пусковой момент | Ограничение момента | Ограничение момента: 9-01, 9-02 |
| Рольганговый конвейер | Управление несколькими двигателями от одного преобразователя | Функция обеспечивается (выбор скалярного режима работы — U/f) | Выбор режима работы: 0-00 = 0002 – U/f. |
| Подъемник | Компенсация скольжения | Функция компенсации скольжения Автонастройка | Константа 10-3 Константа 0-06 |
| Вращение двигателя без перемагничивания | Применение пользовательской характеристики U/f для настройки двигателя | Пользовательская характеристика U/f: 10-0 = 18. Параметры характеристики: 10-4…10-9 |
Пример 4. Токарный станок
(частотный преобразователь улучшает характеристики скорости и разгона/торможения)
Блок — схема управления токарным станком:
Внешние силовые и управляющие цепи для управления токарным станком:
