Тройник стальной. Размеры тройников. ГОСТ.

Тройник стальной. Размеры и вес тройников. ГОСТ. 4.34/5 (86.84%) проголосовало 38



Тройник стальной предназначен для соединения сложных систем отопления, водо-, газопровода, которые имеют больше двух ответвлений. Все три отверстия находятся в одной плоскости, под углом в 90˚ к друг-другу. Могут иметь как равные по величине диаметры отверстий, так и неравные. С неравными диаметрами отверстий называются переходными. В переходных тройниках противоположные отверстия магистрали имеют одинаковые диаметры прохода, в отличии от третьего, бокового ответвления.

Существует несколько способов изготовления стальных тройников:

— Штамповкой;

— Литьем;

— Сварным способом;

— Точением на токарном станке.

Принцип изготовления «сварным способом» напоминает изготовление

секторных отводов.

При способе изготовления литьем, тройник может быть, как и бесшовным, так и сварным. Бесшовные тройники выполняются согласно ГОСТ 17376-2001.

Читайте также:

Переход стальной. Размеры. ГОСТ.;

Врезка штуцера в трубу. Изготовление шаблонов (рыбок).;

Муфты стальные соединительные. ГОСТ. Таблица.

Точеные тройники выполняются согласно ГОСТ 22822-83 и ГОСТ 17376

Ниже вы можете ознакомится с таблицами размеров и веса тройников по ГОСТ 17376.



Тройник стальной. Размеры и вес тройников. ГОСТ.

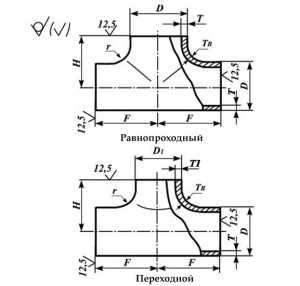

Рис.1 Основные размеры тройника стального равнопроходного и переходного.

Таблица 1

Размеры и вес стальных тройников по ГОСТ 17376. Исполнение 1.

DNDTD1T1FHВес, кг
1521,32.0
3.2
4.0
21.32.0
3.2
4.0
25 250.19
0.30
0.38
2026.92.0
3.2
4.0
2.0
3.2
4.0
29290.26
0.42
0.52
2.0
3.2
4.0
26.92.0
3.2
4.0
0.23
0.37
0.46
2533.72.3
3.2
4.5
 21.32.0
3.2
4.0
38380.25
0.35
0.40
2.3
3.2
4.5
 26.92.0
3.2
4.0
0.25
0.35
0.40
2.3
3.2
4.5
 33.72.3
3.2
4.5
0.40
0.64
0.80
3242.42.6
3.6
5.0
21.32.0
3.2
4.0
48480.79
1.10
1.50
2.6
3.6
5.0
 26.92.0
3.2
4.0
0.79
1.10
1.50
2.6
3.6
5.0
 33.72.0
3.2
4.0
0.79
1.10
1.50
2.6
3.6
5.0
 42.42.6
3.6
5.0
0.79
1.10
1.50
4048.32.6
3.6
5.0
26.92.0
3.2
4.0
57571.00
1.40
2.00
2.6
3.6
5.0
 33.72.3
3.2
4.5
1.00
1.40
2.00
2.6
3.6
5.0
 42.4 2.6
3.6
5.0
1.00
1.40
2.00
2.6
3.6
5.0
 48.32.6
3.6
5.0
1.00
1.40
2.00
5060.32.9
4.0
5.6
33.72.9
4.0
5.6
64511.60
2.20
3.00
2.9
4.0
5.6
 42.42.6
3.6
5.0
572.9
4.0
5.6
2.9
4.0
5.6
 48.32.6
3.6
5.0
602.9
4.0
5.6
2.9
4.0
5.6
 60.32.3
3.2
4.5
642.9
4.0
5.6
6576.12.9
5.0
7.1
42.42.6
3.6
5.0
76643.20
5.50
7.90
2.9
5.0
7.1
 48.32.9
4.0
5.6
673.20
5.50
7.90
2.9
5.0
7.1
 60.32.6
3.6
5.0
703.20
5.50
7.90
2.9
5.0
7.1
 76.12.9
5.0
7.1
763.20
5.50
7.90
8088.93.2
5.6
8.0
48.32.9
4.0
5.6
86732.20
4.00
5.50
3.2
5.6
8.0
 60.32.9
4.0
5.6
76 2.20
4.00
5.50
3.2
5.6
8.0
 76.12.9
5.0
7.1
832.50
4.50
6.20
3.2
5.6
8.0
 88.93.2
5.6
8.0
862.50
4.50
6.20
100114.33.6
6.3
8.8
60.32.7
4.0
5.6
105893.80
6.70
10.00
3.6
6.3
8.8
 76.12.9
5.0
7.1
954.50
7.80
10.00
3.6
6.3
8.8
 88.93.2
5.6
8.0
984.50
7.80
10.00
3.6
6.3
8.8
 114.33.6
6.3
8.8
1054.5
7.80
125139.74.0
6.3
10.00
 76.1
2.9
5.0
7.1
1241083.40
5.30
16.00
4.0
6.3
10.00
 88.93.2
5.6
8.0
1113.40
5.30
16.00
4.0
6.3
10.00
 114.33.6
6.3
8.8
1173.40
5.30
16.00
4.0
6.3
10.00
 139.74.0
6.3
10.00
1243.40
5.30
16.00
150168.34.7
7.1
11.0
88.93.2
5.6
8.0
1431249.40
16.00
24.00
4.7
7.1
11.0
 114.33.6
6.3
8.8
1309.40
16.00
24.00
4.7
7.1
11.0
 139.74.0
6.3
10.0
1379.40
16.00
24.00
4.7
7.1
11.0
 168.34.5
7.1
11.0
1439.40
16.00
24.00
200219.16.3
8.0
12.5
114.33.6
6.3
8.8
17815616.00
20.00
43.00
6.3
8.0
12.5
 139.74.0
6.3
10.0
16216.00
20.00
43.00
6.3
8.0
12.5
 168.34.5
7.1
11.0
16816.00
20.00
43.00
6.3
8.0
12.5
 219.16.3
8.0
12.5
17823.00
29.00
44.00
250273.06.3
10.0
139.74.0
6.3
21619133.0
52.0
6.3
10.0
 168.3
4.5
7.1
19433.0
52.0
6.3
10.0
 219.16.3
7.1
20333.0
52.0
6.3
10.0
 273.06.3
10.0
21633.0
52.0
300323.97.1
10.0
168.34.5
7.1
25421947.0
66.0
7.1
10.0
 219.06.3
8.0
22947.0
66.0
7.1
10.0
 273.06.3
8.0
24147.0
66.0
7.1
10.0
 323.97.1
10.0
25454.0
77.0
350355.68.0
11.0
219.16.3
8.0
279248
8.0
11.0
273.06.3
10.0
257
8.0
11.0
323.97.1
10.0
270
8.0
11.0
355.68.0
11.0
27968.0
94.0
400406.48.8
12.5
273.06.3
10.0
305283
8.8
12.5
 323.97.1
10.0
295
8.8
12.5
 355.68.0
10.0
305
8.8
12.5
 406.48.8
12.5
88.00
131.00
450457.010.0 323.97.1343321
 355.68.0330
 355.611.0
 406.4 8.8
 457.0 10.0343
500508.011.0 355.68.0371356 —
 406.4 8.8 —
 457.0 10.0368 —
 508.0 11.0381 —
600610.012.5406.4 8.8432406 —
 457.0 10.0419 —
 508.0 11.0432 —
 610.012.5
 700711.0711.0 521521 —
 800 813.0 813.0 597597 —
 900 914.0 914.0 673673 —
 1000 1016.0 1016.0 749749 —



Тройник стальной. Размеры и вес тройников. ГОСТ.

.

Таблица 2

Размеры и вес стальных тройников по ГОСТ 17376. Исполнение 2.

DNDTD1T1FHВес, кг
40452.5
4.0
5.0
40400.3
0.4
0.4
50573.0
4.0
5.0
452.5
3.0
4.0
50450.4
0.6
0.7
3.0
4.0
5.0
0.4
0.6
0.7
65763.5
6.0
7.0
452.5
4.0
5.0
65600.8
1.4
1.6
3.5
6.0
7.0
573.0
5.0
5.5
0.8
1.4
1.6
3.5
6.0
7.0
0.8
1.4
1.6
80893.5
6.0
8.0
573.0
4.0
5.5
80701.5
2.0
2.7
3.5
6.0
8.0
763.5
6.0
7.0
1.5
2.0
2.7
3.5
6.0
8.0
1.5
2.0
2.7
1001084.0
6.0
8.0
9.0
763.5
5.0
6.0
7.0
100802.2
3.3
4.5
4.9
4.0
6.0
8.0
9.0
894.0
6.0
8.0
8.0
2.2
3.3
4.5
4.9
4.0
6.0
8.0
9.0
2.2
3.3
4.5
4.9
1251334.0
6.0
8.0
10.0
12.0
893.5
5.0
6.0
8.0
9.0
110952.9
4.1
5.9
6.8
8.0
4.0
6.0
8.0
10.0
12.0
1084.0
5.0
6.0
9.0
10.0
2.9
4.1
5.9
6.8
8.0
4.0
6.0
8.0
10.0
12.0
2.9
4.1
5.9
6.8
8.0
1501594.5
6.0
8.0
10.0
12.0
1084.0
5.0
6.0
9.0
10.0
1301104.8
6.6
9.0
10.1
12.2
4.5
6.0
8.0
10.0
12.0
1334.0
5.0
6.0
10.0
12.0
4.8
6.6
9.0
10.1
12.2
4.5
6.0
8.0
10.0
12.0
4.8
6.6
9.0
10.1
12.2
2002196.0
8.0
10.0
12.0
16.0
1335.0
6.0
8.0
10.0
16.0
16014010.2
13.8
16.8
19.9
26.6
6.0
8.0
10.0
12.0
16.0
1595.0
6.0
8.0
11.0
12.0
10.2
13.8
16.8
19.9
26.6
6.0
8.0
10.0
12.0
16.0
10.2
13.8
16.8
19.9
26.6
2502737.0
10.0
12.0
16.0
18.0
1594.5
6.0
8.0
11.0
12.0
19017518.4
26.0
31.2
41.6
46.8
7.0
10.0
12.0
16.0
18.0
2196.0
8.0
10.0
12.0
16.0
18.4
26.0
31.2
41.6
46.8
7.0
10.0
12.0
16.0
18.0
18.4
26.0
31.2
41.6
46.8
3003258.0
10.0
12.0
16.0
22.0
2196.0
8.0
10.0
12.0
16.0
22020027.4
34.2
41.1
54.8
75.3
8.0
10.0
12.0
16.0
22.0
2737.0
10.0
12.0
16.0
18.0
27.4
34.2
41.1
54.8
75.3
8.0
10.0
12.0
16.0
22.0
27.4
34.2
41.1
54.8
75.3
35037710.0
12.0
16.0
20.0
2737.0
10.0
12.0
16.0
24022546.0
55.2
73.6
92.0
 10.0
12.0
16.0
20.0
 325 8.0
10.0
16.0
18.0
 46.0
55.2
73.6
92.0
 10.0
12.0
16.0
20.0
 — — 46.0
55.2
73.6
92.0
4004268.0
10.0
12.0
16.0
3258.0
10.0
12.0
16.0
270250 55.5
66.6
88.8
100.0
10.0
12.0
16.0
18.0
37710.0
12.0
16.0
18.0
55.5
66.6
88.8
100.0
10.0
12.0
16.0
18.0
 — — 55.5
66.6
88.8
100.0



DN — условный проход;
D — наружный диаметр равнопроходных тройников; больший наружный диаметр переходных тройников;
D1 — меньший наружный диаметр переходных тройников;
Т — толщина стенки детали с диаметром D;
Т1 — толщина стенки детали с диаметром D1;
Тв — толщина стенки скругления магистралей и ответвления;
F – длина от центра отверстия ответвления до плоскости торца отверстия магистралей;
Н – высота между плоскостью торца третьего ответвления и центром отверстия магистрали.
r – наружный радиус скругления магистралей и ответвления.



mechanicinfo.ru

Калькулятор веса отводов, переходов, тройников

D1xT1 — D2xT2 (мм)

К 45х4-32х4К 57х5-38х4К 57х5-45х4К 76х6-57х5К 89х6-57х4К 89х6-76х5К 89х8-76х6К 108х6-76х5К 108х6-89х6К 159х8-57х4К 159х8-76х5К 159х8-108х6К 159х8-133х8К 219х10-57х4К 219х10-76х5К 219х10-89х5К 219х10-108х6К 219х10-159х8К 273х10-133х6К 273х12-219х10К 325х12-108х6К 325х12-159х8К 325х12-219х10К 325х12-273х12К 377х12-325х10К 377х14-325х12К 377х16-325х16К 426х14-325х12К 426х16-325х12К 426х16-377х16

0 кг.




Каждый проект прокладки трубопровода рассчитан на ту или иную степень износа. Недостаточно просто положить трубы любой формы и размера, для того чтобы обеспечить качественную работу системы. Каждый тип работы требует тщательного подбора типа металла, из которого будет создана труба, а также размера и веса самой конструкции. Для того чтобы не просчитаться в своих расчётах и определить точный вес будущего трубопровода, существует возможность воспользоваться специальным калькулятором.

Для того чтобы правильно рассчитать вес детали, вам понадобится ввести следующие данные:

  • внешний вид трубы, которая может быть как круглой, так и иметь какую-либо иную форму;
  • материал, из которого сделана труба. Чаще всего трубы изготавливаются из стали, чугуна или алюминия, но это может быть и другой металл или сплав;
  • длина детали в метрах;
  • диаметр трубы, что особенно важно для круглых изделий;
  • толщина стенки в миллиметрах.

Определяя точный вес деталей трубопровода, вы сможете узнать не только вес всей конструкции, но и какого-либо отдельного участка, для того чтобы можно было правильно рассчитать необходимую опору. Самостоятельные расчёты часто приводят к тому, что опора не выдерживает возложенной на неё нагрузки, из-за чего весь трубопровод приходит в негодность. С онлайн-калькулятором подобных проблем никогда не случится, ведь мы поможем вам определить точный вес деталей всего за несколько секунд.


uraltm08.ru

Тройники ГОСТ 17376-2001 ст. 20

Продукция Загрузка опроса…

Главная | Тройники | Тройники бесшовные приварные ГОСТ 17376-2001 | Тройники ГОСТ 17376-2001 ст. 20

Тройники из стали 20 – экономичное и наиболее востребованное решение для трубопроводов средних эксплуатационных характеристик умеренного климатического пояса. Благодаря надёжности стали 20, они успешно применяются в различных отраслях промышленности: от ЖКХ до топливно-энергетического комплекса. Тройники бесшовные приварные отлично зарекомендовали себя как детали трубопровода, работающие при различном режиме давления и способные транспортировать по системе трубопровода такие малокоррозионные среды, как: воду, пар, нефтепродукты, природный газ.

Изготовление тройников из стали 20

Тройники бесшовные по ГОСТ 17376-2001 из стали 20 изготавливаются методом штамповки. ГОСТ 17380-2001 предписывает использовать следующие трубные полуфабрикаты для изготовления тройников:

  1. для бесшовных тройников ГОСТ 17376-01 исполнения 1
    1. трубы по ИСО 3183 для нефтегазовой промышленности;
    2. трубы бесшовные по ИСО 9329/1 для умеренных температур;
    3. трубы бесшовные по ИСО 9329/2 для повышенных температур;
    4. трубы бесшовные по ИСО 9329/3 для пониженных температур;
  2. для бесшовных тройников ГОСТ исполнения 2
    1. трубы бесшовные горячедеформированные по ГОСТ 8731 из стали 20,
    2. трубы бесшовные холоднодеформированные и теплодеформированные по ГОСТ 8733 из стали 20;
    3. бесшовные трубы для нефтеперерабатывающей и нефтехимической промышленности из стали марки 20 для тройников соответствующего применения;
    4. бесшовные трубы для котельных трубопроводов и котельного оборудования ТУ 14-3-190-2004;
    5. бесшовные трубы по ТУ 14-3-460 для паровых котлов;
    6. трубы горячедеформированные по ТУ 14-3-1128 для газопроводов газлифтных систем и газовых месторождений.

Механические характеристики тройников из стали 20

Свойства тройников из стали 20 определяет материал. Конструкционная углеродистая сталь 20 применяется для изготовления энергетического оборудования длительного срока службы, работающего при несильном нагружении при температурах до плюс 350°C. Характеристики стали 20 указаны в ГОСТ 1050.

Прочность тройников

Прочность материала бесшовных тройников определяется механическими свойствами стали 20, обладающей пределом текучести σт не менее 245 МПа и временным сопротивлением разрыву σт не менее 410 МПа. Это качество делает тройники из стали 20 незаменимыми при обустройстве ответственных трубопроводов.

Сопротивление водной эрозии

Как известно, основное назначение тройников – ответвление участка трубы от магистрали трубопровода, разделение или слияние потока среды. При изменении потока на отдельных участках внутренней поверхности тройников происходит повышение уровня турбулентности и увеличение скорости жидкости, это определяет интенсивность износа и срок службы тройников. Так, водная эрозия – разрушает поверхность тройника под действием движущейся воды, особенно сильным износ становится, когдатранспортируемая среда включает в себя твёрдые частицы, что не редкость, например, на нефтепромысловых трубопроводах. Действие эрозии заключается в том, что поток среды уносит с внутренней поверхности тройника его мельчайшие частицы. Исследования металловедов говорят о влиянии величины зерна металла на сопротивляемость эрозии. В мелкозернистом металле примеси распределяются более равномерно, и материал показывает лучшую сопротивляемость. Сталь 20 обладает достаточной устойчивостью к гидроэрозии, т.к. применяется не только для изготовления тройников, но и тонких деталей, работающих на истирание.

Эксплуатация

Тройники из стали 20 обладают хорошей свариваемостью, что важно при монтаже.

Условные обозначения тройников ГОСТ 17376 ст. 20

Условное обозначение равнопроходного тройника 2-го исполнения, например, диаметра 76 мм, Т=6 мм из стали 20, записывается так:

Тройник 76х6 ст.20 ГОСТ 17376-01,

То же из стали 20 для трубопроводов, подконтрольных органам надзора:

Тройник П 76х6 ст.20 ГОСТ 17376-01.

Поставки тройников ГОСТ 17376 из стали 20

«Компания Энергостандарт» – опытный поставщик деталей трубопроводов. Наши клиенты покупают тройники из стали 20 для трубопроводов различных отраслей промышленности и положительно отзываются о качестве и надёжности этой продукции. Для того чтобы купить тройники ГОСТ 17376-2001 из стали 20, позвоните по нашим телефонам.

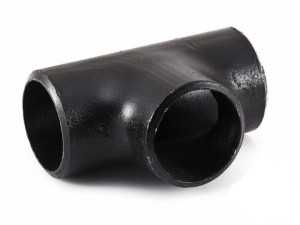

Тройники бесшовные приварные ГОСТ 17376-2001 Конструкция



Цены на Тройники ГОСТ 17376-2001 ст. 20

Диаметр условный DN (Ду)

Наружный диаметр основной х толщина стенки — Наружный диаметр ответвления х толщина стенки, мм

Цена с НДС, руб

Вес (масса), кг

25 32х3 410 0,3
25 32х4 410 0,3
25 32х5 410 0,3
32 38х3 425 0,3
32 38х4 425 0,4
32 38х5 425 0,5
32 42х4-32х4 2750 1,3
40 45х2,5 425 0,3
40 45х4 425 0,4
40 45х5 425 0,4
50 57х3-45х2,5 325 0,7
50 57х4-45х3 325 0,8
50 57х5-45х4 345 0,7
50 57х3 310 0,7
50 57х4 310 0,8
50 57х5 385 0,9
50 57х6 415 1,0
50 57х7 475 1,2
50 57х8 1005 1,3
65 76х3,5 480 1,4
65 76х6 705 1,9
65 76х8 1680 2,2
65 76х10 990 2,6
65 76х3,5-57х3 460 1,3
65 76х6-57х5 705 1,4
80 89х3,5 820 2,1
80 89х6 1145 2,6
80 89х8 1320 3,2
80 89х10 3215 3,7
80 89х3,5-57х3 820 2,1
80 89х6-57х4 970 2,1
80 89х8-57х5,5 1460 2,6
80 89х8-57х6 1460 2,8
80 89х10-57х9 3020 3,2
80 89х3,5-76х3,5 820 2,0
80 89х6-76х6 970 2,6
80 89х10-76х8 3020 3,2
100 108х4 1190 3,1
100 108х6 1660 4,0
100 108х8 2125 4,9
100 108х9 2380 4,9
100 108х10 2635 5,7
100 108х4-57х4 1170 3,1
100 108х6-57х4 1390 3,1
100 108х8-57х6 1880 3,9
100 108х10-57х8 2300 4,8
100 108х4-76х3,5 1170 3,1
100 108х6-76х5 1390 3,1
100 108х8-76х6 1880 4,0
100 108х4-89х4 1190 3,1
100 108х6-89х6 1390 4,4
100 108х9-89х8 2180 5,3
100 108х10-89х8 2300 5,3
100 108х12-89х10 5330 5,8
100 114х4 1280 3,4
100 114х6 1815 4,3
100 114х8 2295 5,4
100 114х9 2525 6,0
100 114х10 2525 6,3
100 114х12 5665 7,1
100 114х4-57х3 1260 3,2
100 114х8-57х6 2060 4,2
100 114х10-57х8 2565 5,0
100 114х6-89х6 1790 4,2
100 114х8-89х6 2060 4,4
100 114х12-89х10 5575 6,3
125 133х4 1555 4,2
125 133х6 1880 5,1
125 133х8 2545 6,5
125 133х10 3225 7,9
125 133х4-89х3,5 1555 2,9
125 133х6-89х5 1555 4,1
125 133х8-89х6 2470 5,9
125 133х4-108х4 1580 4,3
125 133х6-108х5 1880 5,2
125 133х8-108х6 2545 5,5
150 159х4,5 2300 5,9
150 159х6 3220 7,9
150 159х8 3645 9,3
150 159х10 4550 11,0
150 159х12 6415 13,2
150 159х14 7400 15,3
150 159х4,5-57х3 2750 5,0
150 159х8-57х6 3500 6,0
150 159х10-57х6 3500 7,5
150 159х4,5-89х4 2750 5,5
150 159х6-89х6 3500 5,8
150 159х4,5-108х4 2455 5,8
150 159х6-108х5 2595 5,9
150 159х8-108х6 3420 7,8
150 159х10-108х9 4195 10,1
150 159х12-108х10 5130 12,2
150 159х6-114х6 3500 8,0
150 159х4,5-133х4 2560 4,8
150 159х6-133х5 2665 6,6
150 159х8-133х6 3515 9,0
150 168х8-114х6 4500 12,0
150 168х14-114х8 7500 18,0
200 219х6 5550 13,1
200 219х8 6030 15,9
200 219х10 7580 19,2
200 219х12 9675 22,1
200 219х16 12930 27,5
200 219х6-57х3 4800 14,0
200 219х8-57х6 5750 16,0
200 219х6-108х4 4800 14,0
200 219х12-108х8 6970 17,0
200 219х6-133х5 5830 12,0
200 219х8-133х6 6160 13,9
200 219х10-133х8 7480 17,1
200 219х6-159х4,5 5400 13,3
200 219х6-159х6 5550 13,3
200 219х8-159х6 6030 13,4
200 219х10-159х8 7480 16,6
200 219х12-159х11 9290 20,5
200 219х16-159х12 12385 25,3
200 219х16/10-159х12/9 12385 25,3
250 273х7 9885 23,2
250 273х10 12250 26,0
250 273х12 14610 31,4
250 273х16 20175 43,8
250 273х18 23000 46,0
250 273х7-108х6 12000 19,0
250 273х7-159х4,5 9180 19,8
250 273х10-159х6 11610 27,0
250 273х12-159х8 13800 31,1
250 273х16-159х11 19165 38,6
250 273х7-219х6 9515 22,9
250 273х10-219х8 13190 23,9
250 273х12-219х10 15385 29,9
300 325х8 13090 32,2
300 325х10 15720 40,4
300 325х12 19365 47,0
300 325х16 26755 56,3
300 325х8-219х6 12650 29,2
300 325х10-219х8 14140 37,6
300 325х12-219х10 19060 40,6
300 325х16-219х12 25505 54,7
300 325х22-219х16 42000 72,5
300 325х8-273х7 12650 32,9
300 325х10-273х10 15995 39,1
300 325х12-273х12 19365 54,1
300 325х16-273х12 25505 57,5
300 325х16-273х16 25505 58,6
300 325х22-273х18 42000 71,2
350 377х10 22020 47,3
350 377х12 26255 67,5
350 377х16 34650 75,0
350 377х10-273х7 20420 48,6
350 377х12-273х10 24380 52,2
350 377х16-273х12 32160 68,4
350 377х10-325х8 20750 47,2
350 377х12-325х10 24760 50,2
350 377х16-325х16 32645 71,2
400 426х10 26360 79,2
400 426х12 31500 81,2
400 426х16 42130 86,7
400 426х18 48450 123,1
400 426х10-325х8 24240 78,5
400 426х12-325х10 30215 83,5
400 426х16-325х12 40460 86,0
400 426х18-325х16 45910 123,1
400 426х10-377х10 27750 55,5
400 426х12-377х12 33100 66,6
400 426х16-377х16 41570 88,8

www.energostandart.com

Росс — размеры тройников, вес тройников стальных

Таблица параметров тройников

Техническая информация / Технические характеристики тройников ГОСТ 17376-2001

Ниже приведена таблица технических параметров тройников: размеры тройников, условное давление по ГОСТ 17380-2001, вес тройников стальных.

Страница 1                         Страница 2                       Страница 3

№ пп

D х T — D1 х T1

Давление условное по ГОСТ17380-2001 РN, MПa

Размеры, мм

Масса, кг

не более

марка стали

20

09Г2С

Т

Т1

F

H

1

57х3

6,3

8,0

3

3

50

45

0,7

2

57х4

8,0

10,0

4

4

50

45

0,8

3

57х5

10,0

12,5

5

5

50

45

0,9

4

57х6

12,5

12,5

6

6

50

45

1,0

5

57х7

12,5

16,0

7

7

50

45

1,2

6

57х8

16,0

16,0

8

8

50

45

1,3

7

57х3-45х2,5

6,3

8,0

3

2,5

50

45

0,7

8

57х4-45х3

8,0

10,0

4

3

50

45

0,8

9

54х5-45х4

4,0

4,0

5

4

50

45

0,8

10

76х3,5

4,0

6,3

3,5

3,5

65

60

1,4

11

76х6

10,0

10,0

6

6

65

60

1,9

12

76х7

10,0

12,5

7

7

65

60

2,2

13

76х8

12,5

12,5

8

8

65

60

2,2

14

76х10

16,0

16,0

10

10

65

60

2,6

15

76х3,5-57х3

6,3

6,3

3,5

3

65

60

1,3

16

76х6-57х5

10,0

12,5

6

5

65

60

1,4

17

76х7-57х5,5

12,5

12,5

7

5,5

65

60

1,5

18

89х3,5

4,0

4,0

3,5

3,5

80

70

2,1

19

89х6

8,0

10,0

6

6

80

70

2,6

20

89х8

10,0

12,5

8

8

80

70

3,2

21

89х10

12,5

12,5

10

10

80

70

3,7

22

89х3,5-57х3

4,0

6,3

3

3,5

80

70

2,1

23

89х6-57х4

10,0

10,0

6

4

80

70

2,1

24

89х8-57х5,5

12,5

12,5

8

5,5

80

70

2,6

25

89х8-57х6

12,5

12,5

8

6

80

70

2,8

26

89х10-57х9

16,0

16,0

10

9

80

70

3,2

27

89х3,5-76х3,5

4,0

6,3

3,5

3,5

80

70

2,0

28

89х6-76х6

8,0

10,0

6

6

80

70

2,6

29

89х8-76х7

10,0

12,5

8

7

80

70

2,6

30

89х10-76х8

10,0

12,5

10

8

80

70

3,2

31

108х4

4,0

4,0

4

4

100

80

3,1
32

108х6

6,3

8,0

6

6

100

80

4,0
33

108х8

8,0

10,0

8

8

100

80

4,9
34

108х9

10,0

12,5

9

9

100

80

4,9
35

108х10

10,0

12,5

10

10

100

80

5,7
36

108х4-57х3

4,0

6,3

4

3

100

80

3,1
37

108х4-57х4

4,0

6,3

4

4

100

80

3,1
38

108х6-57х3

8,0

10,0

6

3

100

80

3,1
39

108х6-57х4

8,0

10,0

6

4

100

80

3,1
40

108х6-57х5

8,0

10,0

6

5

100

80

3,1
41

108х8-57х6

10,0

12,5

8

6

100

80

3,9
42

108х10-57х8

12,5

16,0

10

8

100

80

4,8
43

108х4-76х3,5

4,0

6,3

4

3,5

100

80

3,1
44

108х6-76х5

8,0

8,0

6

5

100

80

3,1
45

108х8-76х6

10,0

12,5

8

6

100

80

4,0
46

108х9-76х7

12,5

12,5

9

7

100

80

4,9
47

108х4-89х4

4,0

4,0

4

4

100

80

3,1
48

108х6-89х6

8,0

8,0

6

6

100

80

4,4
49

108х8-89х8

10,0

10,0

8

8

100

80

4,8
50

108х9-89х8

10,0

12,5

9

8

100

80

5,3
51

108х10-89х8

12,5

12,5

10

8

100

80

5,3
52

108х12-89х10

16,0

16,0

12

10

100

80

5,8
53

114х4

4,0

4,0

4

4

100

90

3,4
54

114х5

4,0

6,3

5

5

100

90

3,4
55114х66,38,066

100

90

4,3
56

114х8

8,0

10,0

88

100

90

5,4
57114х910,010,099

100

90

6,0
58114х1010,012,51010

100

90

6,3
59114х1212,512,51212

100

90

7,1

                                                   Страница 1

                                                   Страница 2

                                                   Страница 3

xn—-7sb7angdiak.xn--p1ai

Размеры и веса тройников

Размеры и веса тройников по ГОСТ 17376-01 (ИСО 3419-81)

Размеры и веса тройников ГОСТ 17376-01 исп.1( Исполнение 1)

Условный проходДиаметр основного проходаТолщинаДиаметр отвлетвленияТолщинаМасса, кг
220,19
1521,33,23,20,3
440,38
221,320,26
3,23,20,42
440,52
2026,9220,23
3,226,93,20,37
440,46
2,320,25
3,221,33,20,35
4,540,4
2,320,25
2533,73,226,93,20,35
4,540,4
2,32,30,4
3,233,73,20,64
4,54,50,8
2,620,79
3,621,33,21,1
541,5
2,620,79
3,626,93,21,1
541,5
3242,42,62,30,79
3,633,73,21,1
541,5
2,62,60,79
3,642,43,61,1
551,5
2,621
3,626,93,21,4
542
2,62,31
3,633,73,21,4
54,52
4048,32,62,61
3,642,43,61,4
552
2,62,61
3,648,33,61,4
552
2,92,91,6
433,742,2
5,65,63
2,92,61,6
442,43,62,2
5,653
5060,32,92,61,6
448,33,62,2
5,653
2,92,31,6
460,33,22,2
5,64,53
2,92,63,2
542,43,65,5
7,157,9
2,92,93,2
548,345,5
7,15,67,9
6576,12,92,63,2
560,33,65,5
7,157,9
2,92,93,2
576,155,5
7,17,17,9
3,22,92,2
5,648,344
85,65,5
3,22,92,2
5,660,344
85,65,5
8088,93,22,92,5
5,676,154,5
87,16,2
3,23,22,5
5,688,95,64,5
886,2
3,62,73,8
6,360,346,7
8,85,610
3,62,94,5
6,376,157,8
8,87,110
100114,33,63,24,5
6,388,95,67,8
8,8810
3,63,64,5
6,3114,36,37,8
8,88,810
42,93,4
6,376,155,3
107,116
43,23,4
6,388,95,65,3
10816
125139,743,63,4
6,3114,36,35,3
108,816
443,4
6,3139,76,35,3
101016
4,53,29,4
7,188,95,616
11824
4,53,69,4
7,1114,36,316
118,824
150168,34,549,4
7,1139,76,316
111024
4,54,59,4
7,1168,37,116
111124
6,33,616
8114,36,320
12,58,843
6,3416
8139,76,320
12,51043
200219,16,34,516
8168,37,120
12,51143
6,36,323
8219,1829
12,512,544
6,3433
10139,76,352
6,34,533
10168,37,152
2502736,36,333
10219,17,152
6,36,333
102731052
7,14,547
10168,37,166
7,16,347
10219866
300323,97,16,347
10273866
7,17,154
10323,91077
86,3
11219,18
86,3
1127310
350355,687,1
11323,910
8868
11355,61194
8,86,3
12,527310
8,87,1
12,5323,910
400406,48,88
12,5355,610
8,88,888
12,5406,412,5131
323,97,1
355,68
45045710355,611
406,48,8
45710
355,68
406,48,8
5005081145710
50811
406,48,8
45710
60061012,550811
61012,5
700711711
800813813
900914914
100010161016

Размеры и веса тройников по ГОСТ 17376-01 исп.2 ( Исполнение 2)

Условный диаметрDTD1T1Масса, кг
2,50,3
404540,4
50,4
32,50,4
44530,6
540,7
505730,4
40,6
50,7
3,52,50,8
64541,4
751,6
3,530,8
657665751,4
75,51,6
3,50,8
61,4
71,6
3,531,5
65742
85,52,7
3,53,51,5
808967662
872,7
3,51,5
62
82,7
43,52,2
653,3
87664,5
974,9
442,2
100108663,3
88984,5
984,9
42,2
63,3
84,5
94,9
43,52,9
654,1
88965,9
1086,8
1298
442,9
654,1
125133810865,9
1096,8
12108
42,9
64,1
85,9
106,8
128
4,544,8
656,6
810869
10910,1
121012,2
4,544,8
150159656,6
813369
101010,1
121212,2
4,54,8
66,6
89
1010,1
1212,2
6510,2
8613,8
10133816,8
121019,9
161626,6
6610,2
2002198613,8
10159816,8
121119,9
161226,6
610,2
813,8
1016,8
1219,9
1626,6
74,518,4
10626
12159831,2
161141,6
181246,8
7618,4
25027310826
122191031,2
161241,6
181646,8
718,4
1026
1231,2
1641,6
1846,8
8627,4
10834,2
122191041,1
161254,8
221675,3
8727,4
300325101034,2
122731241,1
161654,8
221875,3
827,4
1034,2
1241,1
1654,8
2275,3
10746
121055,2
162731273,6
201692
10846
121055,2
350377163251673,6
201892
1046
1255,2
1673,6
2092
10855,5
121066,6
163251288,8
1816100
101055,5
400426121266,6
163771688,8
1818100
1055,5
1266,6
1688,8
18100
20,2
152030,2
40,3
2025220,3
32030,3
440,4
20,3
30,3
40,4
2532220,3
32030,4
440,4
220,3
32530,4
440,4
20,3
30,4
40,4
3238220,3
32030,4
440,4
220,3
32530,4
440,4
220,3
33230,4
440,4
20,3
30,4
40,4
10011447643
553,7
664,4
976,5
48943
553,7
664,4
986,5
443
553,7
664,4
996,5

shopsteel.ru

ГОСТ 17376-2001 ИСО 3419-81 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция

ГОСТ 17376-2001
(ИСО 3419-81)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Детали трубопроводов бесшовные приварные
из углеродистой и низколегированной стали

ТРОЙНИКИ

Конструкция

Москва
Стандартинформ
2010

Предисловие

1. РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»

ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии

2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Республики Беларусь

Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Кыргызская Республика

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Главгосслужба «Туркменстандартлары»

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

Изменение № 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 29 от 24 июня 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, KZ, KG, MD, RU, TJ, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

3. Стандарт соответствуе

files.stroyinf.ru

Росс — вес тройников, размеры тройников стальных

Таблица технических параметров тройников

Техническая информация / Технические характеристики тройников ГОСТ 17376-2001

Ниже приведена таблица параметров тройников: размеры тройников стальных, условное давление по ГОСТ 17380-2001, вес тройников.

Страница 1                             Страница 2                              Страница 3

№ пп

D х T — D1 х T1

Давление условное по ГОСТ17380-2001 РN, MПa

Размеры, мм

Масса, кг

не более

марка стали

20

09Г2С

Т

Т1

F

H

60114х4-57х4/34,06,344/3100903,2
61114х5-57х5/4/36,38,054/3100903,4
62114х8-57х610,012,586100904,2
63114х10-57х812,516,0108100905,0
64114х4-76х44,04,044100903,1
65114х5-76х56,36,355100903,4
66144х6-76х68,08,066100904,2
67114х8-76х610,010,086100904,4
68114х9-76х710,012,597100905,2
69114х10-76х812,512,5108100905,3
70114х4-89х44,04,044100903,2
71114х5-89х56,36,355100903,4
72114х6-89х66,38,066100904,2
73114х8-89х610,010,086100904,4
74114х9-89х810,012,598100905,3
75114х12-89х1012,512,51210100906,3
76133х44,04,044110954,2
77133х64,06,366110955,1
78133х86,38,088110956,5
79133х1010,010,01010110957,9
80133х1210,012,512121109510,1
81133х4-108х44,04,044110954,3
82133х6-108х56,36,365110955,2
83133х8-108х68,010,086110955,5
84133х10-108х810,010,0108110957,6
85133х12-108х1012,512,51210110958,8
86

159х4,5

2,5

4,0

4,54,51301105,9
87

159х6

4,0

4,0

661301107,9
88

159х8

6,3

6,3

881301109,3
89

159х10

8,0

8,0

101013011011,0
90

159х12

10,0

10,0

121213011013,2
91

159х14

10,0

12,5

141413011015,3
92

159х4,5-108х4

4,04,04,541301105,8
93

159х6-108х5

4,06,3651301105,9
94

159х8-108х6

6,38,0861301107,8
95

159х10-108х9

8,010,01091301109,8
96

159х12-108х10

10,012,5121013011011,5
97

159х4,5-133х4

4,04,04,541301105,8
98

159х6-133х5

4,04,0651301105,9
99

159х8-133х6

6,38,0861301107,8
100

159х10-133х10

8,010,0101013011012,6
101

159х12-133х12

10,010,0121213011013,2
102

219х6

2,54,06616014013,1
103

219х8

4,04,08816014015,9
104

219х10

4,06,3101016014019,2
105

219х12

6,38,0121216014022,1
106

219х16

8,010,0161616014027,5
107

219х6-133х5

4,04,06516014012,9
108219х8-133х64,06,38616014013,9
109

219х10-133х8

6,38,010816014017,1
110

219х12-133х10

8,08,0121016014018,8
111

219х6-159х6

4,04,06616014013,3
112

219х8-159х6

4,04,08616014013,4
113

219х10-159х8

6,36,310816014016,6
114

219х12-159х11

8,08,0121116014020,5
115

219х16-159х12

10,012,5161216014025,3
116

273х7

2,54,07719017523,2
117

273х10

4,04,0101019017526,0
118

273х12

4,06,3121219017531,4
119

273х16

6,38,0161619017543,8
120

273х18

8,08,0181819017546,0
121

273х7-159х4,5

4,04,074,519017519,8
122

273х10-159х6

4,06,310619017527,0
123

273х12-159х8

6,38,012819017531,1
124

273х16-159х11

8,010,0161119017538,6
125

273х7-219х6

2,54,07619017522,9
126

273х10-219х8

4,06,310819017523,9
127

273х12-219х10

6,36,3121019017529,9
128

273х16-219х12

8,08,0161219017540,0
129

273х18-219х16

8,010,0181619017543,4

                                                   Страница 1

                                                   Страница 2

                                                   Страница 3

xn—-7sb7angdiak.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
