Вес т 130 – технические характеристики, видео, вес (масса), цена (б/у), фото, двигатель, расход топлива, трактор (отвал, управление, схема, устройство)

Содержание

технические характеристики, вес, расход топлива

Стоит заметить, что бульдозер Т-130 появился еще в советское время, но используется активно до сих пор. С чем это связано? Это один из самых известных видов оборудования, который изготовит Челябинский Тракторный Завод, более того, данный трактор пользуется популярностью не только в постсоветском пространстве, но и заграницей. Это все потому, что технические характеристики бульдозера Т-130, прежде всего, работают на высокую надежность и выносливость конструкции. Данная техника уже не изготавливается в течение многих лет, но при этом она не выходит из строя и старые модели применяются на огромном количестве строительных площадок, сельскохозяйственными рабочими и для реализации других задач. Выпускалось оборудование с 1969 по 1988 год. В то время сам трактор выполнялся в нескольких модификациях, а именно: болотоходный трактор, бульдозер и бульдозер-болотоход. Почему данная техника пользовалась такой популярностью? Это не просто уникальное явление, эта конструкция имела высочайшую проходимость, могла использоваться в различных температурных режимах и погодных условиях, поэтому география применения трактора была крайне широкой, включая и самую холодную Сибирь. Данная спецтехника в начале 90-х ушла с производственного станка, так как появилась новая модель Т-170, а затем бульдозер Б-10М, которые имели более высокую производительность и технические показатели. Но при этом некоторые работники до сих пор используют модель Т-130, так как она отличается высокой надежностью и комфортом.

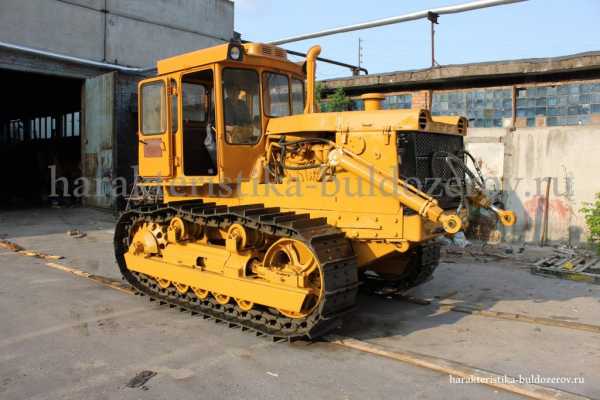

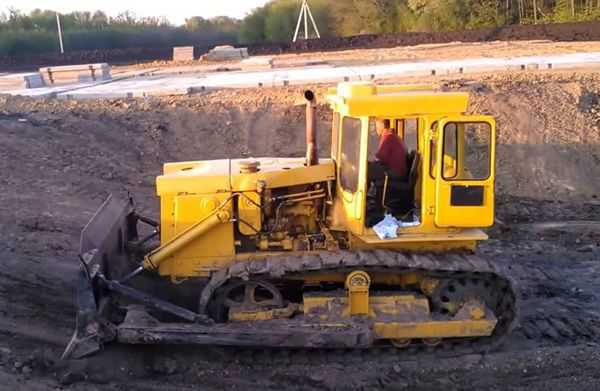

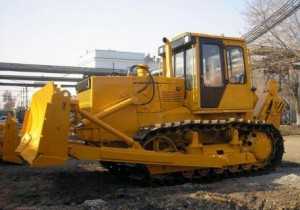

Бульдозер Т-130

Это мощный гусеничный промышленный трактор, который имеет механическую или гидромеханическую трансмиссию, относится к шестому тяговому классу. Схема бульдозера Т-130 предполагает его применение в составе бульдозерно-рыхлительного агрегата. В каких сферах может использоваться данная техника? Прежде всего, это вспашка необработанной земли, глубокая пахота, транспортные работы. Также в те времена это было техника, которая часто использовалось в качестве трубоукладчика.

Преимущества и недостатки

Что касается ключевых преимуществ техники, то стоит обратить внимание на следующие моменты:

  • возможность реализации нескольких действий — реализация работ в сельском хозяйстве, функционирование в качестве тягача на строительных участках, разработка земли при добыче ископаемых;
  • отличается повышенной надежностью и безопасностью;
  • имеет высокую производительность;
  • небольшое потребление топлива, расход топлива бульдозера Т-130 крайне экономичный;
  • простота управления;
  • неприхотливость в использовании;
  • быстрый и легкий ремонт элементов оборудования, быстрая замена запчастей;
  • при преодолении труднодоступных участков, бездорожья, грязи и льда не опрокидывается и не переворачивается, это связано с тем, что техника имеет широкие и крепкие гусеницы;
  • отличается высокой мощностью и быстротой передвижения, независимо от типа дороги.

Мощный гусеничный промышленный бульдозер все же имеет несколько недостатков, среди них: ненадежность фрикционов, сложность при использовании в слишком низких температурах, технику непросто заводить при сильном минусе, несовершенство самой конструкции, не самая удобная и комфортабельная кабина водителя, небольшое количество передач.

Но простота эксплуатации, низкая стоимость и простота ремонта делали из этой техники «рабочую лошадку» на многих предприятиях.

Технические характеристики бульдозера Т-130

Сам бульдозер имеет следующие технические характеристики:

  1. Мощность двигателя бульдозера Т-130 117,7 кВт (140 лошадей).
  2. Удельный расход топлива у данной модели составляет 244,3 г/кВт*ч (180 г/л. с.ч.). Что касается топливного бака, то он вмещает максимум 290 л топлива, лучше всего использовать дизельное. Производительность бульдозера Т-130 достаточно высокая.
  3. При конструкционной массе бульдозера 14,32 тонны показатель удельного давления на грунт составляет 0,5 кг/1 см2. То есть вес бульдозера Т 130 достаточно большой.
  4. Габаритные размеры бульдозера Т-130: 5193 на 2475 на 3085 мм.
  5. Дорожный просвет модели – 415 мм,
  6. Ширина колеи – 1880 мм.
  7. Мощность двигателя бульдозера Т-130 высокая, он имеет четырехтактный дизельный двигатель. Д 160 или Д180 с турбонаддувом.

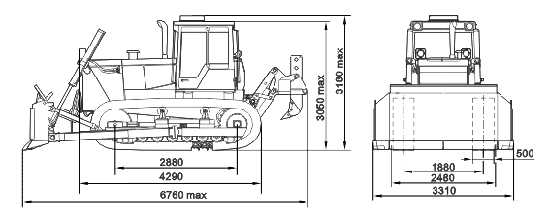

Габаритные размеры бульдозера Т-130, Т 170

Также стоит обратить внимание на заправочные емкости:

Заправочные ёмкости Т-130
Топливный бак, л290
Система охлаждения, л60
Система смазки двигателя, л32
Бортовой редуктор (каждый), л12
Гидравлическая система, л100

Также обязательно стоит учитывать ключевые характеристики гидравлической схемы бульдозера Т-130 и другие основные параметры:

Характеристики бульдозерного оборудования Т-130
Тип отвалаПолусферическийПрямой
Изменение угла резания и угла поперечного перекоса отвалаВинтовым и гидравлическим раскосами
Объем призмы волочения, м34,754,28
Ширина отвала, м3,313,42
Высота при угле резания 551,31 градусов1,31 градусов
Максимальный подъем, м1,021,02
Максимальное заглубление, м0,440,44
Максимальный перекос,  (10 град.) м0,630,63
Регулирование угла резания10 градусов10 м
Масса, кг23132240

Устройство модели

Устройство бульдозера Т-130 предполагает следующие элементы: четырехтактный дизельный мотор, мощность которого достигала 140 лошадей. Запуск мотора реализуется при помощи бензинового двигателя, но конструкция функционирует исключительно на дизеле. Есть механическая 8-ступенчатая трансмиссия, в которую входит замкнутая муфта сцепления, четыре диска и четырехвальная коробка передач. Органы управления бульдозера Т-130 включают в себя плавающую, ленточную тормозные системы.

Двигатель бульдозера Т-130

Конструкция является универсальной благодаря тому, что в любой момент можно установить вал отбора мощности, именно эта характеристика позволяет использовать оборудования в разных сферах и отраслях.

Кабина водителя предполагает сидение одновременно двух человек и она находится сзади. В самой кабине предусмотрены шумоизоляция и термическая изоляция, внутри достаточно тепло, можно ездить даже зимой в комфортных условиях. Что касается удобства управления системой, то она не очень комфортная. Низкая степень вибрации, поэтому она постоянно ощущается от рычагов контроля. Это связано с тем, что данные рычаги напрямую связаны с трансмиссией.

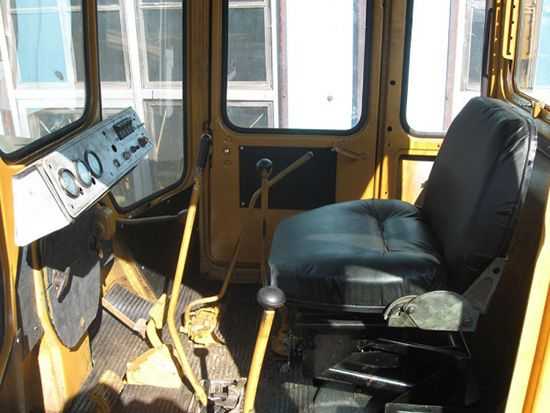

Рабочее место водителя бульдозера Т-130

Для того чтобы понять, сколько весит бульдозер Т-130, нужно соединить и сложить массу всех его элементов с обязательным учетом тех дополнительных опций, которые устанавливались Челябинским тракторным заводом. Дополнительные опции включают в себя наличие специальных гусениц, которые позволяли использовать технику для транспортировки по асфальту. Также дополнительное оборудование для передвижение по голодеду.

Заключение

На рынке вы можете найти аналоги данной техники с похожими техническими характеристиками, производительностью и мощностью. Например, ТМ-10, бульдозер Т-170, который является более поздним аналогом Т-130. Также иностранные модели, например, Shantui SD16 и Komatsu D65. Важно заметить, что конструкция 130 уже давно не выпускается, но ее все равно можно приобрести, в частности, и в интернете у бывших владельцев. Это не значит, что будет сложно приобрести необходимые детали и запчасти, масло и дизель. Нет, наоборот, все детали имеют большое распространение, и не будет никакой сложности, чтобы их достать. Наоборот они стоят гораздо дешевле, чем запчасти, например, к современной специализированной технике. Само оборудование характеризуется надежностью, для тех годов оно стало прорывов в области производства тракторов нового типа.  Сейчас можно найти модели семидесятых годов выпуска в достаточно хорошем состоянии, они легко справятся с реализацией сельскохозяйственных работ.

Марина

Дата публикации:

Декабрь 27, 2016

Рейтинг статьи:

Загрузка...

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

Характеристика трактора Т-130, бульдозера Т-130 ЧТЗ

Техническая характеристика трактора Т-130, бульдозера Т-130

Трактор Т-130, бульдозер Т-130 (на базе трактора Т-10.01) — был разработан и введен в серийное производство на Челябинском тракторном заводе (ООО «ЧТЗ-Уралтрак») в г. Челябинске. Трактор Т-130, бульдозер Т-130 советский сельскохозяйственный и промышленный гусеничный трактор, являющийся более модернизированной версией трактора Т-100. Трактор Т-130, бульдозер Т-130 выпускается в двух модификациях: обычной и болотоходной (Т-130Б) с увеличенной площадью гусениц.

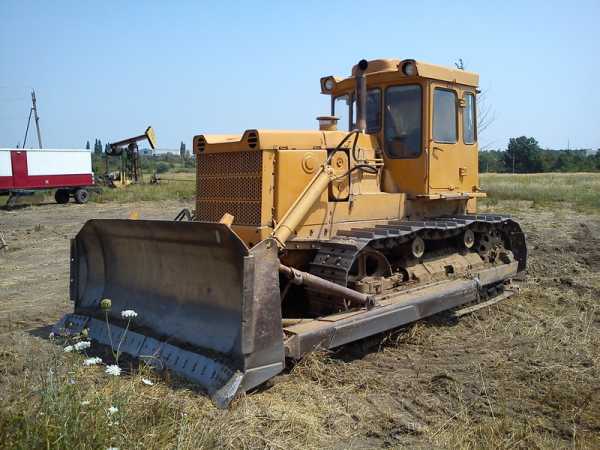

Бульдозер Т-130, трактор Т-130 ЧТЗ

Трактор Т-130, бульдозер Т-130 используется в составе бульдозерно-рыхлительного агрегата, в том числе и как базовая машина для трубоукладчиков ТР-12 и ТР-20, свайного копра.

Трактора и бульдозеры Т-130 представители самых массовых тяговых классов 10-15 т. Эти бульдозеры работают в самых различных сферах промышленности, а так же в дорожном и коммунальном хозяйстве, на лесозаготовках.

Трактор Т-130, бульдозер Т-130 отличается универсальностью, надежностью и простотой в эксплуатации.

Тракторы и бульдозеры Т-130 ЧТЗ имеют большой ресурс и повешенную ремонтопригодность, что позволяет эксплуатировать бульдозеры и трактора Т-130 в сложных климатических условиях.

Двигатель

Бульдозер Т-130, трактор Т-130 поставляется с четырехтактным дизельным двигателем Д-160/ Д-180, с турбонаддувом, мощностью до 180 л.с.

Двигатель Д-160 ЧТЗ

Двигатели Д-160 и Д-180 имеют следующие технические характеристики:

Технические характеристики Д-160 / Д-180

Марка двигателяД180.111-1(Д-160.11)
Тип двигателяЧетырехтактный дизельный, с турбонаддувом, многотопливный
Мощность двигателя, кВт (л.с.)125 (170)
Удельный расход топлива, г/кВт*ч (г/л. с. ч .)218 (160)

Масса бульдозера Т-130

Бульдозер Т-130, трактор Т-130 имеет следующие технические характеристики:

Общие характеристики бульдозера Т-130

Масса конструкционная, кг12720
Дорожный просвет, мм415
Тяговый класс10
База, мм2478
Колея, мм1880

Заправочные емкости

Характеристика заправочных емкостей бульдозера Т-130

Заправочные ёмкости Т-130

Топливный бак, л290
Система охлаждения, л60
Система смазки двигателя, л32
Бортовой редуктор (каждый), л12
Гидравлическая система, л
100

 Габаритные характеристики Т-130

Бульдозер Т-130, трактор Т-130 имеет следующие габаритные характеристики:

Габаритные размеры трактора т-130

Длина, мм5193
Ширина, мм2475
Высота, мм3085
Удельное давление на грунт, МПа0,05

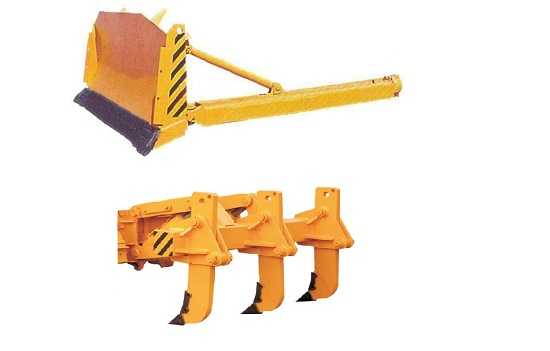

Навесное оборудование Т-130

Трактор Т-130, бульдозер Т-130 может быть укомплектован различным навесным оборудованием: прямой или полусферический отвал (лопата), одно- или многозубым рыхлителем (корчеватель).

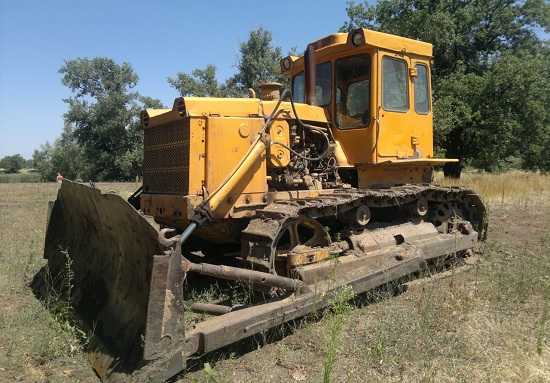

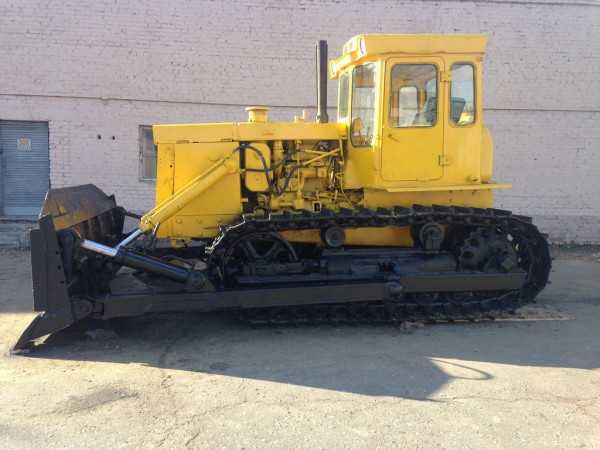

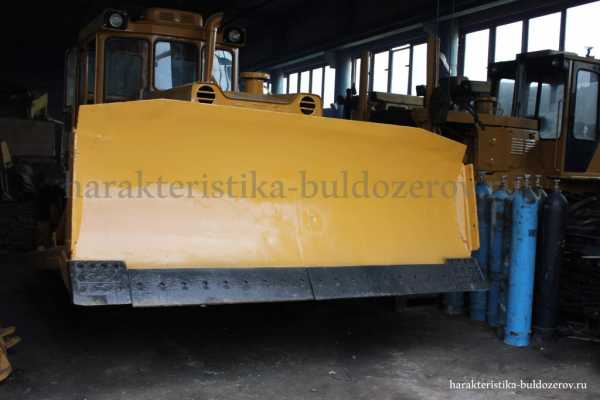

Бульдозер Т-130 с прямым отвалом.

Характеристики бульдозерного оборудования Т-130

Тип отвалаПолусферическийПрямой
Изменение угла резания и угла поперечного перекоса отвалаВинтовым и гидравлическим раскосами
Объем призмы волочения, м34,754,28
Ширина отвала, м3,313,42
Высота при угле резания 55 град1,311,31
Максимальный подъем, м1,021,02
Максимальное заглубление, м0,440,44
Максимальный перекос, м0,63 (10 град.)0,63 (10 град.)
Регулирование угла резания, град1010
Масса, кг23132240

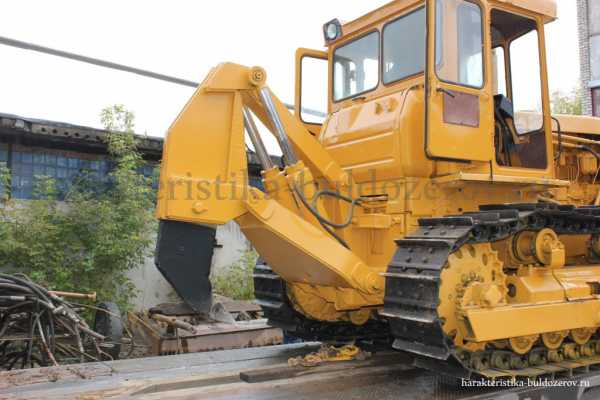

Однозубый рыхлитель бульдозера Т-130

Характеристики рыхлительного оборудования Т-130

ТипМногозубыйОднозубый
Максимальное количество зубьев31
Количество положений зубьев (по вертикали)33
Максимальное заглубление, мм650
Угол рыхления, град.:
— с коротким наконечником4545
— с длинным наконечником3030
Масса, кг22451555

Тракторы и бульдозеры  Т-130 заслуживают неоднозначной оценки. К их преимуществам следует отнести простую конструкцию и невысокую стоимость (по сравнению с тракторами аналогичного класса).

Продажа бульдозеров и тракторов Т-130 / Т-170 ЧТЗ

Бульдозер Т-170 с бульдозерным оборудованием


harakteristika-buldozerov.ru

Бульдозер Т-130 – параметры, определившие сферу использования

Гусеничная тракторная платформа Т-130 производилась предприятием «Челябинский тракторный завод» с 1968 года в течение 20 лет. За годы выпуска трактор не претерпел значительных конструктивных изменений, кроме установки более мощного турбодизеля, оставался простой, ремонтопригодной и надёжной машиной. Агрегат встречается и на современных строительных площадках.

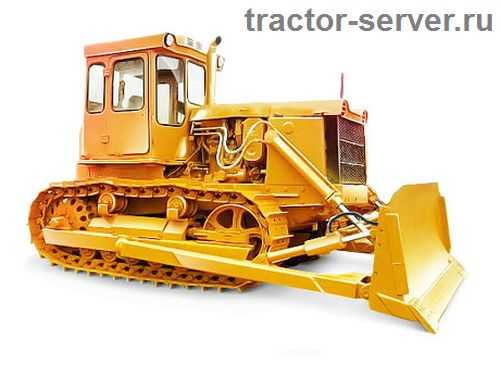

Бульдозер Т-130

Назначение машины

Бульдозер Т-130 был создан для разработки грунтов различной плотности. Универсальная машина слоями снимает полосы грунта, перемещает земельную массу по поверхности рабочей зоны.

Соответствующие времени технические характеристики позволяли с большой эффективностью применять агрегат:

  • на бульдозерных и рыхлительных земляных работах;
  • для вспашки почвы целинных земель;
  • при проведении специальных агромероприятий по глубокой пахоте и при больших объёмах боронования;
  • для перемещения транспортных прицепов, грузов волоком в условиях бездорожья.

Эксплутационные параметры, обеспечившие машине широкую сферу использования:

  1. Достаточный запас мощности и крутящего момента, при требуемых показателях по расходу горючего и смазочных материалов.
  2. Параметры производительности, сочетающиеся с надёжностью и долговременной эксплуатацией.
  3. Способность заменить несколько агрегатов спецназначения, задействуя гидрофицированные узлы навеса дополнительного оборудования.
  4. При проведении рабочих операций вверх по склону машина применяется на углах до 25°, вниз  — 35°, поперечно до 30°.
  5. Заложенные в конструкции бульдозера возможности:  простого управления, ремонта и обслуживания.
  6. Разумная цена агрегата и легкодоступных запасных частей.

Технические характеристики и эксплуатационные параметры

ПараметрыЕдиница измеренияВеличина параметра
 Конструкционный вест14,3
Клиренсм0,415
Класс по тягетс6
Базам2,478
Колея гусеничных лентм1,880
Энергоустановка
МодельД-160
ОписаниеДизельный мотор с четырьмя рабочими тактами, турбированный
Мощность двигателял. с.160
Заправка
Бак под горючеел290
Жидкость в системе охлаждения-/-60
Масло в системе смазки-/-32
Два бортовых редуктора-/-24
Силовая гидросистема-/-100
Геометрические нараметры по габаритам

Д х Ш х В

Длина, мм

м5,193 х 2,475 х 3,085
Весовое воздействие на поверхность грунта (удельное)кгс/см20,5

Устройство бульдозера Т-130

В качестве базовой машины использован промышленный трактор на гусеничной платформе Т-130. Турбодизель и механическая трансмиссионная передача смонтированы на рамной конструкции с размещением мотора спереди. Узлы трансмиссии расположены сзади, над ними установлена кабина машиниста. Подвеска к ходовой части полужесткая с балансирной поперечной рессорой.

На раме установлены передний и задний гидрофицированные узлы навеса в маятниковом или жёстком исполнении.

Особенности основных узлов и агрегатов

Энергоустановка

Двигатель у машины дизельный на четыре рабочих такта с рядным расположением 4 цилиндров и оборудованный системой турбонаддува.

Параметры мощности и экономичности обеспечивают:

  • надёжный механизм газораспределения с толкателями, распределительными валиками, коромыслами и подпружиненными клапанами;
  • система питания, оборудованная 4-х плунжерным рабочим насосом с корректором подачи топлива пластинчатого типа, безштифтовымим форсунками, устройствами фильтрации горючего, вспомогательным топливным насосом с ручным приводом;
  • система подачи воздуха, состоящая из воздухоочистительного устройства, узла турбокомпрессора, коллекторов впуска и выпуска газов, глушителя;
  • системы смазки и жидкостного охлаждения;
  • электрофакельное устройство и бензиновый агрегат пуска.

Силовая передача

Механическое, многоступенчатое устройство.

Трансмиссия собрана из:

  • сухого исполнения муфты сцепления постояннозамкнутой конструкции с двумя парами ведущих и ведомых дисков;
  • КПП  четырехвального типа,
  • передачи с коническими шестернями;
  • пары фрикционных узлов бортов в многодисковом сухом исполнении;
  • 2-х бортовых редукторных устройств на 2 ступени.

Исполнение двухсторонних лент тормозов бортовых фрикционов плавующее. Управление рычажное через гидравлические сервомеханизмы.

Система хода

Рама изготавливается в виде 2-х лонжеронов, закреплённых сваркой к корпусам фрикционов бортов. Гусеничные тележки сварены из профильного металлопроката. Катков опорного назначения — 5, роликов поддержки гусениц — 2. Применён гидрофицированный механизм натяжения гусеничного полотна, собранного из штампованных башмачных звеньев, пальцев и втулок.

Бульдозерное навесное оборудование

Агрегат комплектуется прямым или полусферическим отвалом, рыхлительным устройством с 1-3 рабочими зубьями (корчевателем).

Бульдозер Т-130. Отвал и рыхлитель

ПараметрыЕдиница измеренияВеличина параметра
ОтвалПолусферического типаПрямого типа
Установка угла резания грунта и угла перекоса отвалаРаскосами в винтовом и гидравлическом исполнении
Призма волочения по объемум34,754,28
Отвал:

по ширине

по высоте при установке угла резания 55°

м

3,31

1,31



3,42

1,31

Подъем отваламmax 1,02
Заглубление ножа отвала-/-max 0,44
Перекос отвалам0,63
Регулировка установки угла резания10°
Вес изделият2,3132,240

Расход топлива

Расходный показатель по топливу Т-130 равен 244,3 грамма дизеля на киловатт-час. При заправке в бак заливается 290 литров.

Nп/пРабочие опереацииАгрегат

Двигатель

Норма расхода,

литров на машиночас

1планировка поверхности строительной площадки по грунтам I–II категорииТ-130

Д-160

12,6
2перемещение грунтовой массы I–II категорииТ-130

Д-160

12,1

Современные российские аналоги

Усовершенствованная и усиленная модель челябинских тракторостроителей — бульдозер ТМ-10 с большей производительностью и маневренностью, изменением направления и темпа передвижения без разрывов потока мощности.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

mastertraktor.ru

технические характеристики, видео, вес (масса), цена (б/у), фото, двигатель, расход топлива, трактор (отвал, управление, схема, устройство)

Рынок специальной техники перенасыщен. Он переполнен новыми образцами, более комфортными и безопасными. Мощными тракторами, погрузчиками, экскаваторами.
Но есть категория, хотя старой, но всё же надёжной, проверенной годами техники. Трактористы уважают Т 130 бульдозер, сошедший с конвейера в конце шестидесятых годов прошлого века. Всё это время он трудится в разных областях хозяйства и зонах с кардинально отличающимся климатом.

Бульдозер Т 130 фото, которого опубликовано в интернете, встречается и работает там, где летом температура превышает 40°С. Его можно встретить в северных широтах на вечной мерзлоте. Он покорил болота и бездорожье постсоветского пространства, оставаясь и сегодня в боевом строю.

Бульдозер Т 130 технические характеристики

Рассказывая об этой модификации, отметим, что машина относится тяговому классу с клиренсом 416 мм и колеёй 1881 мм. Масса бульдозера Т 130 внушительна и составляет 1420 кг.
Техника, длиной 5193 мм, высотой 3085 мм. Ширина машины составляет 2475 мм. Столь мощная, внушительных размеров техника, создаёт давление на грунт равное 0,5 кг/1 кв.см. Бульдозер Т 130 расход топлива составляет 244,3 (180) г/к Втч.

В качестве горючего используется солярка. Бак вмещает 290 литров дизельного топлива. Отдельно необходимо остановиться на дизельном силовом агрегате и выделить конструктивную особенность машины, где применяется два вида топлива: солярка и бензин.

Всё правильно. Это не ошибка. Бензиновая смесь А-72 и А-76 разбавленная моторным маслом обеспечивает пуск агрегата. Солярка служит «вдохновителем» работы дизельного мотора.

Двигатель бульдозера Т 130 четырёхтактный, на четыре цилиндра мощностью 160 л. с. Заметим, что перемещая рабочий слой почвы, основной силовой агрегат расходует 70% своей мощности. Это далеко не идеальные показатели, но именно они позволяют мотору стабильно работать.

Погрузчик Амкодор 342в: характеристики, область применения, цена, фото.

Узнайте больше о автомобиле компактного класса IFA Multicar тут.

Устройство бульдозера Т 130

Конструкция отвала неповоротная, составляющая в ширину минимально 2480 мм. Наибольшая ширина составляет 3200 мм. Всё зависит от назначения отвала. Наибольшее усилие на кромке режущего ножа — 45 кНм. Бульдозер может резать слой почвы под углом 550 под наклоном в 450. Отвал бульдозера Т 130 весит 1700 кг.

Пару слов о гидравлической системе, в которой произошли изменения. Бульдозер Т 130 видео, работы которого смотрите ниже, оснащён дополнительным гидравлическим агрегатом приводящим, при необходимости, в движение ротор очистителя стекла.

Бульдозер Т 130 цена

На вторичном рынке специальной техники цены колеблются в пределах от 147000 р. до 435000 р. Стоимость складывается из: года выпуска, техническое состояние и наработки мото/часов. Практикуется организациями сдача техники в аренду. В этом случае стороны договариваются самостоятельно.

Достоинства и отрицательные моменты

Бульдозер Т 130 характеристика, которого рассматривается, остаётся сегодня популярной моделью. Это обусловлено, прежде всего, низкими ценами, простой конструкции, мощным и тяговым мотором. Бульдозер Т 130 управление, которого надёжное, в разных отраслях хозяйства. Применяя дополнительное оборудование, трудился на стройплощадках, в сельском хозяйстве, при строительстве дорог, мостов.

Из положительного можно отметить работу силового агрегата, который заводился и не капризничал в любых условиях, при разной погоде. Кабина надёжно защищена от шума и была отлично утеплена.

Оператор мог отработать смену с комфортом, несмотря на внешние неблагоприятные погодные условия.

Обзорность, практически круговая, позволяла оператору владеть ситуацией при проведении работ. Передние и задние фонари обеспечивали освещённость при плохих погодных условиях и в тёмное время суток.

Трактор Т 130 бульдозер, в нынешнем понимании, имеет полужесткую подвеску. Это, к сожалению, понижает тягу машины. МКПП понижала управляемость. Показатели КПД были низкими.

Фронтальный погрузчик: фото, оснащение, устройство, особенности.

Детальная информация об экскаваторах Hyundai тут.

Область применения и возможности гусеничного экскаватора Volvo (Вольво) читайте с этой статье.

В заключении

Несмотря на внушительные габариты техники и вес бульдозера Т 130, он манёвренный и подвижный. Был и остаётся проверенным и желанным помощником на строительных площадках. Его ценят за простоту в ремонте и небольшую цену. Ведь машина стоит в пять раза дешевле китайской и японской техники аналогичного назначения.

Больше информации на сайте

spectechzone.com

Бульдозер Т-130 - устройство и характеристики

Очередной долгожитель рынка строительно-разрушительных машин — бульдозер Т-130. Назвать его конструкцию неудачной можно лишь для современных условий, поскольку уже давно рынок заполонили эквиваленты с более качественной сборкой. К тому же эта модель значительно устарела. Однако у неё есть свои преимущества, которые могут заинтересовать потребителя.

Бульдозер Т-130 болотоходный

Устройство бульдозера Т-130

Технические характеристики бульдозера позволяют классифицировать модель по 6-му тяговому классу. Навесное оборудование позволяет сделать из гусеничного трактора общего назначения сделать многофункциональный бульдозер Т-130, применяемый в строительстве и в хозяйственных нуждах. Среди такого оборудования можно отметить бульдозерный отвал, различные лебёдки и ряд других приспособлений. Его можно использовать для целого ряда операций, в том числе дорожных, мелиоративных, плантажных, сельскохозяйственных и землеройных. При необходимости дополнить конструкцию можно валом отбора мощности.

Бульдозерный отвал имеет большой вес (17 т.) и является неповоротным. Для его работы используется порядка 70% общей мощности двигателя.

При желании можно найти модифицированную версию этого трактора с маркировкой Т-130Б. Этот вариант адаптирован для проведения работ на болотистой местности. Болотоходный бульдозер Т-130Б в отличие от стандартного имеет увеличенную площадь гусеничного полотна.
Кабина – двухместная. Она закрытая, что удобно для операторов.

Бульдозер Т-130 вид сзади

Сцепление бульдозера Т-130

Муфта сцепления этой модели входит в состав 8-ступенчатой механической трансмиссии. Она является постоянно замкнутой. Муфта имеет 2 пары дисков. Первая из них является ведущей, а вторая – ведомой. Помимо сцепления, привод машины оборудован фрикционами, редукторами и гипоидной передачей.

Двигатель бульдозера Т-130

В разные годы бульдозер Т-130 комплектовался различными версиями узлов. Конструкция постепенно дорабатывалась и начальный двигатель на 140 сил заменили на 160-сильный вариант с турбонаддувом. Его запуск в зимнее время вызывает некоторые затруднения, что характерно для моделей того периода производства. Связано это с тем, что дизельный двигатель запускается от другого – бензинового карбюраторно-пускового двигателя.

Сам двигатель 4-тактный и 4-цилиндровый. Он оборудован камерой сгорания в днище поршня.

Расход топлива бульдозера Т-130

При условии использования 140-сильного двигателя плановый расход топлива бульдозером составляет 180 г/л.с.ч. В других вариантах комплектации расход отличается.

Технические характеристики бульдозера Т-130

  • Номинальная эксплуатационная мощность двигателя, л.с. — 160;
  • Частота вращения коленчатого вала двигателя при номинальной мощности , об/мин: 1250;
  • Частота вращения ВОМ, об/мин: 1000;
  • Диаметр цилиндра, мм — 145;
  • Ход поршня, мм — 205;
  • Удельный расход топлива при номинальной эксплуатационной мощности, г/кВтч — 244,3 ;
  • топливо для основного двигателя дизельное;
  • топливо для пускового двигателя смесь бензина автомобильного А-72 или А-76 с моторным маслом дизеля в пропорции 20:1;
  • Вместимость топливного бака, л – 290;
  • Колея, мм – 1880;
  • Продольная база, мм – 2478;
  • Дорожный просвет, мм – 415;
  • Ширина башмаков, мм – 500;
  • Удельное давление на почву с задним механизмом навески, МПа — 0,05;
  • Габаритные размеры, мм — 5193х2475х3085;
  • Масса конструктивная, кг — 14320.

Видео о бульдозере Т-130

tpscom.ru

Трактор Т-130 - устройство и характеристики

Среди оборудования, широко использовавшегося в советские времена и постсоветский период, особенно выделяется трактор Т-130 и его модификации. Этот достаточно большой и мощный трактор на гусеничном ходу был одной из самых производительных машин. На его основе было создано бульдозер и даже более мощный экземпляр T-170, которые с успехом использовались в сельском хозяйстве и строительстве.

Трактор Т-130 с навесным оборудованием

Обзор бульдозера Т-130

Серийное производство трактора Т-130 было начато в конце 60-х 20-го века и продолжалось почти 20 лет. Кабина бульдозера была рассчитана на пару человек. Ее создавали с защитой от механического повреждения, дополнительной шумоизоляцией и утеплением. Но от излишней вибрации рабочее место оператора защитить не удалось. Комфорт водителю обеспечивала еще и система вентиляции и охлаждения, а также регулировка сидения.

Возможности трактора расширены за счет используемого навесного и прицепного оборудования. В частности, модель имеет переднюю и заднюю навески, а в качестве рабочего органа могут использоваться три вида отвалов: прямой, угольный и полусферный. Кроме того болотная модификация бульдозера с расширенными гусеницами могла комплектоваться болотоходным отвалом. Также можно было использовать с трактором трехзубый рыхлитель.

Двигатель трактора Т-130

Движущей основой для трактора Т-130 был выбран мотор марки Д-160. Его мощность составляет 140 л.с. Конструкция двигателя включала 4 цилиндра и турбокомпрессор для наддува. В нем был предусмотрен уравновешивающий механизм. На головки устанавливались бронзовые втулки, которые в свою очередь позволяли установить закрытые форсунки без штифтов. Диаметр каждого цилиндра двигателя составляет 145 мм, а ход его поршня – 205 мм.

Для его запуска использовался специальный бензиновый двигатель с электростартером. Его напряжение составляло 24 В.

Для охлаждения дизеля применялась жидкостная система охлаждения, которая имела принудительную циркуляцию теплоносителя при помощи центробежного насоса.

Трактор Т-130 в поле

Расхода топлива бульдозера Т-130

Установленный мотор имел достаточно большую мощность, поэтому и расход топлива у модели достаточно большой. Он составляет порядка 244,3 г/кВт.ч или 180 г/л.с.ч. Для хранения запаса топлива в тракторе предусмотрен бак емкостью 290 литров, а объем системы смазки составляет 32 литра. Стоит отметить, что для основного и пускового двигателей используется разное топливо. Так, основной мотор питается дизельным топливом, а пусковой – смесью бензина марки А-72 (либо А-76) с дизельным маслом в массовой пропорции 20 к 1.

Технические характеристики трактора Т-130

Трактор Т-130 имеет внушительные габариты 5193х2475х3085 мм. Его общий вес составляет 14320 кг, при этом в стандартной комплектации с задней навеской он дает давление на грунт 0,05 МПа. Колея гусеничного хода составляет 1880 мм, а база трактора – 2478 мм. Дорожный просвет ограничивается 415 мм.

Видео о бульдозере Т-130

selhoztehnik.com

Трактор Т-130. Устройство и технические характеристики

Гусеничный трактор Т-130 выпускался Челябинским тракторным завод в период с 1969 по 1988 года. Трактор хорошо зарекомендовал себя на производстве в промышленности и в сельском хозяйстве. Прародителем трактора Т-130, является модель Т-100, в народе прозванная “сотка”.  В период производства, трактор выпускался в двух вариантах – базовая модель и болотоход (Т-130Б) с увеличенной площадью гусениц. Бульдозер относится к шестому тяговому классу.

Фото трактора Т-130

Основное назначение трактора – это выполнение бульдозерно-рыхлительных работ, а также выполнение функций трубоукладчика и свайного копра. Существует также сельскохозяйственная модификация трактора с заводским индексом Т-170МГС, предназначенная для вспашки рисовых полей. Т-130 может оснащаться любым навесным оборудованием: тяговые лебедки, рыхлители, бульдозерные отвалы и т.д. На основе данной модели было выпущено множество различной спецтехники: баровые установки, трубоукладчики, сваебои и т.д.

Устройство Т-130

На трактор устанавливался четырехтактный дизельный двигатель с турбонаддувом – Д-160 (устанавливался до 1988 года), мощность которого составляет 160 л.с. (118 кВт). Трансмиссия Т-130 была механической многоступенчатой, что не позволяло эффективно использовать всю мощность дизеля. На бульдозер устанавливалась постоянно замкнутая муфта сцепления с двумя ведомыми и ведущими дисками. В тормозной системе использованы ленточные тормоза плавающего типа с фрикционными накладками.

Остов трактора Т-130 составляет рама изготовленная из двух стальных лонжеронов. К раме крепятся сварные тележки гусениц с пятью опорными катками и двумя поддерживающими роликами. Гусеница бульдозера – стандартная, состоящая из штампованных звеньев, соединенных между собой втулками и пальцами.

Т-130 оснащен раздельно-агрегатной гидравлической системой, включающая заднюю и переднюю навеску. Существует возможность установки вала отбора мощности.

Пуск дизеля осуществлялся при помощи бензинового “пускача”, который весьма сложно было завести в зимнюю стужу.

Трактор Т-130 отличался простотой своей конструкции, благодаря чему, запчасти на данный трактор можно найти и в наше время.

Технические характеристики трактора Т-130

Общие показатели трактора т-130
Масса конструкционная, кг12720
Дорожный просвет, мм415
Тяговый класс10
База, мм2478
Колея, мм1880
Двигатель
Марка двигателяД-130
Тип двигателяЧетырехтактный дизельный, с турбонаддувом, многотопливный
Мощность двигателя, л.с.140
Удельный расход топлива, г/кВт*ч (г/л. с. ч .)244,3 (180)
Заправочные ёмкости
Топливный бак, л290
Система охлаждения, л60
Система смазки двигателя, л32
Бортовой редуктор (каждый), л12
Гидравлическая система, л100
Габаритные размеры трактора т-130
Длина, мм5193
Ширина, мм2475
Высота, мм3085
Удельное давление на грунт, МПа0,05


tractor-server.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
