Тройники равнопроходные — диаметр, стенка, вес, гост
ГОСТ 17376-2001
Диаметр, мм | Стенка, мм | Ду, мм | F, мм | H, мм | r, мм | Вес, кг | |
20 | 3 | 15 | 15 | 15 | 4 | 0,2 | |
25 | 3 | 20 | 20 | 20 | 4 | 0,2 | |
32 | 3 | 25 | 32 | 32 | 4 | 0,3 | |
45 | 2,5 | 40 | 40 | 40 | 40 | 0,3 | |
57 | 3 | 50 | 50 | 45 | 5 | 0,4 | |
76 | 3,5 | 65 | 65 | 60 | 5 | 0,8 | |
89 | 4 | 80 | 80 | 70 | 5 | 1,5 | |
89 | 6 | 80 | 80 | 70 | 5 | 2,0 | |
108 | 4 | 100 | 100 | 80 | 5 | 2,2 | |
108 | 6 | 100 | 100 | 80 | 5 | 3,3 | |
114 | 5 | 100 | 100 | 80 | 5 | 2,9 | |
133 | 4 | 125 | 110 | 95 | 6 | 2,9 | |
133 | 6 | 125 | 110 | 95 | 6 | 4,1 | |
159 | 4 | 150 | 130 | 110 | 8 | 4,5 | |
159 | 4,5 | 150 | 130 | 110 | 8 | 4,8 | |
159 | 6 | 150 | 130 | 110 | 8 | 6,6 | |
219 | 4,5 | 200 | 160 | 140 | 10 | 8,0 | |
219 | 6 | 200 | 160 | 140 | 10 | 10,2 | |
219 | 8 | 200 | 160 | 140 | 10 | 13,8 | |
273 | 6 | 250 | 190 | 175 | 12 | 15,6 | |
273 | 7 | 250 | 190 | 175 | 12 | 18,4 | |
273 | 10 | 250 | 190 | 175 | 12 | 26,0 | |
325 | 7 | 300 | 220 | 200 | 15 | 24,0 | |
325 | 8 | 300 | 220 | 200 | 15 | 27,4 | |
325 | 10 | 300 | 220 | 200 | 15 | 34,2 | |
377 | 10 | 350 | 240 | 225 | 15 | 46,0 | |
426 | 10 | 400 | 270 | 250 | 18 | 55,5 | |
426 | 12 | 400 | 270 | 250 | 18 | 66,6 |
Наша компания реализует равнопроходные тройники, изготовленные по ГОСТ 17376-2001
Равнопроходный тройник
— стальная труба, в серидине которой имеется цилиндрическое ответвление под прямым углом, диаметр которого равен диаметру трубы.
ГОСТ 17376-2001
ГОСТ 17376-2001
(ИСО 3419-81)
Группа Г18
Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали
ТРОЙНИКИ
Конструкция
Carbon and low-alloy steel butt-welding fittings. Tees. Design
МКС 23.040.40
ОКП 14 6800
Дата введения 2003-01-01
1 РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»
ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 20 от 1 ноября 2001 г.)
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Беларусь | Госстандарт Республики Беларусь |
Грузия | Грузстандарт |
Республика Казахстан | Госстандарт Республики Казахстан |
Кыргызская Республика | Кыргызстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикстандарт |
Туркменистан | Главгосслужба «Туркменстандартлары» |
Республика Узбекистан | Узгосстандарт |
Украина | Госстандарт Украины |
Изменение N 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 29 от 24 июня 2006 г.)
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, KZ, KG, MD, RU, TJ, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]
3 Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции тройников
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. N 205-ст межгосударственный стандарт ГОСТ 17376-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5 ВЗАМЕН ГОСТ 17376-83
6 ИЗДАНИЕ (ноябрь 2009 г.) с Изменением N 1, принятым в апреле 2007 г. (ИУС 7-2007)
1 Область применения
Настоящий стандарт распространяется на бесшовные приварные равнопроходные и переходные тройники из углеродистой и низколегированной стали.
Область применения тройников — в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования — рекомендуемыми.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001 (ИСО 3419-81) Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3 Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения — по ГОСТ 17380.
4 Конструкция и размеры
4.1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

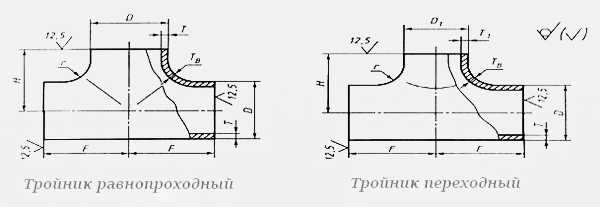

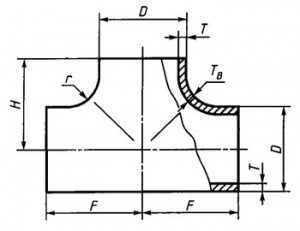

Рисунок 1
Таблица 1 — Тройники исполнения 1
Размеры в миллиметрах
Масса, кг | |||||||
15 | 21,3 | 2,0 | 21,3 | 2,0 | 25 | 25 | 0,19 |
3,2 | 3,2 | 0,30 | |||||
4,0 | 4,0 | 0,38 | |||||
20 | 26,9 | 2,0 | 2,0 | 29 | 29 | 0,26 | |
3,2 | 3,2 | 0,42 | |||||
4,0 | 4,0 | 0,52 | |||||
2,0 | 26,9 | 2,0 | 0,23 | ||||
3,2 | 3,2 | 0,37 | |||||
4,0 | 4,0 | 0,46 | |||||
25 | 33,7 | 2,3 | 21,3 | 2,0 | 38 | 38 | 0,25 |
3,2 | 3,2 | 0,35 | |||||
4,5 | 4,0 | 0,40 | |||||
2,3 | 26,9 | 2,0 | 0,25 | ||||
3,2 | 3,2 | 0,35 | |||||
4,5 | 4,0 | 0,40 | |||||
2,3 | 33,7 | 2,3 | 0,40 | ||||
3,2 | 3,2 | 0,64 | |||||
4,5 | 4,5 | 0,80 | |||||
32 | 42,4 | 2,6 | 21,3 | 2,0 | 48 | 48 | 0,79 |
3,6 | 3,2 | 1,10 | |||||
5,0 | 4,0 | 1,50 | |||||
2,6 | 26,9 | 2,0 | 0,79 | ||||
3,6 | 3,2 | 1,10 | |||||
5,0 | 4,0 | 1,50 | |||||
2,6 | 33,7 | 2,3 | 0,79 | ||||
3,6 | 3,2 | 1,10 | |||||
5,0 | 4,0 | 1,50 | |||||
2,6 | 42,4 | 2,6 | 0,79 | ||||
3,6 | 3,6 | 1,10 | |||||
5,0 | 5,0 | 1,50 | |||||
40 | 48,3 | 2,6 | 26,9 | 2,0 | 57 | 57 | 1,00 |
3,6 | 3,2 | 1,40 | |||||
5,0 | 4,0 | 2,00 | |||||
2,6 | 33,7 | 2,3 | 1,00 | ||||
3,6 | 3,2 | 1,40 | |||||
5,0 | 4,5 | 2,00 | |||||
2,6 | 42,4 | 2,6 | 1,00 | ||||
3,6 | 3,6 | 1,40 | |||||
5,0 | 5,0 | 2,00 | |||||
2,6 | 48,3 | 2,6 | 1,00 | ||||
3,6 | 3,6 | 1,40 | |||||
5,0 | 5,0 | 2,00 | |||||
50 | 60,3 | 2,9 | 33,7 | 2,9 | 64 | 51 | 1,60 |
4,0 | 4,0 | 2,20 | |||||
5,6 | 5,6 | 3,00 | |||||
2,9 | 42,4 | 2,6 | 57 | 1,60 | |||
4,0 | 3,6 | 2,20 | |||||
5,6 | 5,0 | 3,00 | |||||
2,9 | 48,3 | 2,6 | 60 | 1,60 | |||
4,0 | 3,6 | 2,20 | |||||
5,6 | 5,0 | 3,00 | |||||
2,9 | 60,3 | 2,3 | 64 | 1,60 | |||
4,0 | 3,2 | 2,20 | |||||
5,6 | 4,5 | 3,00 | |||||
65 | 76,1 | 2,9 | 42,4 | 2,6 | 76 | 64 | 3,20 |
5,0 | 3,6 | 5,50 | |||||
7,1 | 5,0 | 7,90 | |||||
2,9 | 48,3 | 2,9 | 67 | 3,20 | |||
5,0 | 4,0 | 5,50 | |||||
7,1 | 5,6 | 7,90 | |||||
2,9 | 60,3 | 2,6 | 70 | 3,20 | |||
5,0 | 3,6 | 5,50 | |||||
7,1 | 5,0 | 7,90 | |||||
2,9 | 76,1 | 2,9 | 76 | 3,20 | |||
5,0 | 5,0 | 5,50 | |||||
7,1 | 7,1 | 7,90 | |||||
80 | 88,9 | 3,2 | 48,3 | 2,9 | 86 | 73 | 2,20 |
5,6 | 4,0 | 4,00 | |||||
8,0 | 5,6 | 5,50 | |||||
3,2 | 60,3 | 2,9 | 76 | 2,20 | |||
5,6 | 4,0 | 4,00 | |||||
8,0 | 5,6 | 5,50 | |||||
3,2 | 76,1 | 2,9 | 83 | 2,50 | |||
5,6 | 5,0 | 4,50 | |||||
8,0 | 7,1 | 6,20 | |||||
3,2 | 88,9 | 3,2 | 86 | 2,50 | |||
5,6 | 5,6 | 4,50 | |||||
8,0 | 8,0 | 6,20 | |||||
100 | 114,3 | 3,6 | 60,3 | 2,7 | 105 | 89 | 3,80 |
6,3 | 4,0 | 6,70 | |||||
8,8 | 5,6 | 10,00 | |||||
3,6 | 76,1 | 2,9 | 95 | 4,50 | |||
6,3 | 5,0 | 7,80 | |||||
8,8 | 7,1 | 10,0 | |||||
3,6 | 88,9 | 3,2 | 98 | 4,50 | |||
6,3 | 5,6 | 7,80 | |||||
8,8 | 8,0 | 10,00 | |||||
3,6 | 114,3 | 3,6 | 105 | 4,50 | |||
6,3 | 6,3 | 7,80 | |||||
8,8 | 8,8 | 10,00 | |||||
125 | 139,7 | 4,0 | 76,1 | 2,9 | 124 | 108 | 3,40 |
6,3 | 5,0 | 5,30 | |||||
10,0 | 7,1 | 16,00 | |||||
4,0 | 88,9 | 3,2 | 111 | 3,40 | |||
6,3 | 5,6 | 5,30 | |||||
10,0 | 8,0 | 16,00 | |||||
4,0 | 114,3 | 3,6 | 117 | 3,40 | |||
6,3 | 6,3 | 5,30 | |||||
10,0 | 8,8 | 16,00 | |||||
4,0 | 139,7 | 4,0 | 124 | 3,40 | |||
6,3 | 6,3 | 5,30 | |||||
10,0 | 10,0 | 16,00 | |||||
150 | 168,3 | 4,5 | 88,9 | 3,2 | 143 | 124 | 9,40 |
7,1 | 5,6 | 16,00 | |||||
11,0 | 8,0 | 24,00 | |||||
4,5 | 114,3 | 3,6 | 130 | 9,40 | |||
7,1 | 6,3 | 16,00 | |||||
docs.cntd.ru
Переходные тройники — диаметр, стенка, вес, гост
ГОСТ 17376-2001
Диаметр, мм | Стенка, мм | Ду, мм | F, мм | H, мм | r, мм | Вес, кг | |
32х20 | 2,5-2,5 | 25 | 32 | 32 | 4 | 0,3 | |
32х25 | 2,5-2,5 | 25 | 32 | 32 | 4 | 0,3 | |
38х20 | 2,5-2,5 | 32 | 32 | 32 | 4 | 0,3 | |
38х25 | 2,5-2,5 | 32 | 32 | 32 | 4 | 0,3 | |
38х32 | 2,5-2,5 | 32 | 32 | 32 | 4 | 0,3 | |
45х32 | 2,5-2,5 | 40 | 40 | 40 | 5 | 0,3 | |
57х25 | 3-2,5 | 50 | 50 | 45 | 5 | 0,3 | |
57х32 | 3-2,5 | 50 | 50 | 45 | 5 | 0,3 | |
57х45 | 3-2,5 | 50 | 50 | 45 | 5 | 0,4 | |
76х57 | 3,5-3 | 65 | 65 | 60 | 5 | 0,8 | |
89х45 | 3,5-3 | 80 | 80 | 70 | 5 | 1,5 | |
89х57 | 3,5-3 | 80 | 80 | 70 | 5 | 1,5 | |
89х57 | 3,5-3,5 | 80 | 70 | 5 | 1,5 | ||
108х76 | 6-5 | 100 | 100 | 80 | 5 | 3,3 | |
108х89 | 6-5 | 100 | 100 | 80 | 5 | 3,3 | |
133х89 | 4-3,5 | 125 | 110 | 95 | 6 | 2,9 | |
133х89 | 6-5 | 125 | 110 | 95 | 6 | 3,3 | |
133х108 | 4-4 | 125 | 110 | 95 | 6 | 2,9 | |
133х108 | 6-6 | 125 | 110 | 95 | 6 | 4,1 | |
159х108 | 4,5-4 | 150 | 130 | 110 | 8 | 4,8 | |
159х108 | 6-5 | 150 | 130 | 110 | 8 | 6,6 | |
159х133 | 4,5-4 | 150 | 130 | 110 | 8 | 4,8 | |
159х108 | 6-5 | 150 | 130 | 110 | 8 | 6,6 | |
219х108 | 4,5-4 | 200 | 160 | 140 | 10 | 4,8 | |
219х108 | 6-5 | 200 | 160 | 140 | 10 | 10,2 | |
219х133 | 6-5 | 200 | 160 | 140 | 10 | 10,2 | |
219х108 | 8-6 | 200 | 160 | 140 | 10 | 13,8 | |
219х159 | 6-5 | 200 | 160 | 140 | 10 | 10,2 | |
219х159 | 8-6 | 200 | 160 | 140 | 10 | 13,8 | |
273х159 | 7-6 | 250 | 190 | 175 | 12 | 20,2 | |
273х159 | 8-6 | 250 | 190 | 175 | 12 | 22,5 | |
273х159 | 10-6 | 250 | 190 | 175 | 12 | 26,0 | |
273х219 | 10-8 | 250 | 190 | 175 | 12 | 26,0 | |
325х219 | 8-6 | 300 | 220 | 200 | 15 | 27,4 | |
325х219 | 10-8 | 300 | 220 | 200 | 15 | 34,2 | |
325х273 | 8-7 | 300 | 220 | 200 | 15 | 27,4 | |
325х273 | 10-10 | 300 | 220 | 200 | 15 | 34,2 | |
377х273 | 10-7 | 350 | 240 | 225 | 15 | 46,0 | |
377х325 | 10-8 | 350 | 240 | 225 | 15 | 46,0 | |
426х325 | 10-8 | 400 | 270 | 250 | 18 | 55,5 | |
426х325 | 12-10 | 400 | 270 | 250 | 18 | 66,6 | |
426х377 | 10-8 | 400 | 270 | 250 | 18 | 55,5 | |
426х377 | 12-10 | 400 | 270 | 250 | 18 | 66,6 |
Наша компания реализует равнопроходные тройники, изготовленные по ГОСТ 17376-2001
Переходный тройник
— стальная труба, в серидине которой имеется цилиндрическое ответвление под прямым углом, диаметр которого меньше диаметра трубы.
bk-prom.ru
Тройники ГОСТ 17376-2001
Технические характеристики
Размеры и параметры тройников ГОСТ 17376-2001
D | T | D1 | T1 | F | H | r, не менее | Масса, кг |
45 | 2,5 4,0 5,0 | — | — | 40 | 40 | 5 | 0,3 0,4 0,4 |
57 | 3,0 4,0 5,0 | 45 | 2,5 3,0 4,0 | 50 | 45 | 5 | 0,4 0,6 0,7 |
3,0 4,0 5,0 | — | — | 0,4 0,6 0,7 | ||||
76 | 3,5 6,0 7,0 | 45 | 2,5 4,0 5,0 | 65 | 60 | 5 | 0,8 1,4 1,6 |
3,5 6,0 7,0 | 57 | 3,0 5,0 5,5 | 0,8 1,4 1,6 | ||||
3,5 6,0 7,0 | — | — | 0,8 1,4 1,6 | ||||
89 | 3,5 6,0 8,0 | 57 | 3,0 4,0 5,5 | 80 | 70 | 5 | 1,5 2,0 2,7 |
3,5 6,0 8,0 | 76 | 3,5 6,0 7,0 | 1,5 2,0 2,7 | ||||
3,5 6,0 8,0 | — | — | 1,5 2,0 2,7 | ||||
108 | 4,0 6,0 8,0 9,0 | 76 | 3,5 5,0 6,0 7,0 | 100 | 80 | 5 | 2,2 3,3 4,5 4,9 |
4,0 6,0 8,0 9,0 | 89 | 4,0 5,0 6,0 7,0 | 2,2 3,3 4,5 4,9 | ||||
4,0 6,0 8,0 9,0 | — | — | 2,2 3,3 4,5 4,9 | ||||
133 | 4,0 6,0 8,0 10,0 12,0 | 89 | 3,5 5,0 6,0 8,0 9,0 | 110 | 95 | 6 6 | 2,9 4,1 5,9 6,8 8,0 |
4,0 6,0 8,0 10,0 12,0 | 108 | 4,0 5,0 6,0 9,0 10,0 | 2,9 4,1 5,9 6,8 8,0 | ||||
4,0 6,0 8,0 10,0 12,0 | — | — | 2,9 4,1 5,9 6,8 8,0 | ||||
159 | 4,5 6,0 8,0 10,0 12,0 | 108 | 4,0 5,0 6,0 9,0 10,0 | 130 | 110 | 8 | 4,8 6,6 9,0 10,1 12,2 |
4,5 6,0 8,0 10,0 12,0 | 133 | 4,0 5,0 6,0 9,0 10,0 | 4,8 6,6 9,0 10,1 12,2 | ||||
4,5 6,0 8,0 10,0 12,0 | — | — | 4,8 6,6 9,0 10,1 12,2 | ||||
219 | 6,0 8,0 10,0 12,0 16,0 | 133 | 5,0 6,0 8,0 10,0 12,0 | 160 | 140 | 10 | 10,2 13,8 16,8 19,9 26,6 |
6,0 8,0 10,0 12,0 16,0 | 159 | 6,0 6,0 8,0 11,0 12,0 | 10,2 13,8 16,8 19,9 26,6 | ||||
6,0 8,0 10,0 12,0 16,0 | — | — | 10,2 13,8 16,8 19,9 26,6 | ||||
273 | 7,0 10,0 12,0 16,0 18,0 | 159 | 4,5 6,0 8,0 11,0 12,0 | 190 | 175 | 12 12 | 18,4 26,0 31,2 41,6 46,8 |
7,0 10,0 12,0 16,0 18,0 | 219 | 6,0 8,0 10,0 12,0 16,0 | 18,4 26,0 31,2 41,6 46,8 | ||||
7,0 10,0 12,0 16,0 18,0 | — | — | 18,4 26,0 31,2 41,6 46,8 | ||||
325 | 8,0 10,0 12,0 16,0 22,0 | 219 | 6,0 8,0 10,0 12,0 16,0 | 190 | 175 | 15 | 27,4 34,2 41,1 54,8 75,3 |
8,0 10,0 12,0 16,0 22,0 | 273 | 7,0 10,0 12,0 16,0 18,0 | 27,4 34,2 41,1 54,8 75,3 | ||||
8,0 10,0 12,0 16,0 22,0 | — | — | 27,4 34,2 41,1 54,8 75,3 | ||||
377 | 10,0 12,0 16,0 20,0 | 273 | 7,0 10,0 12,0 16,0 | 240 | 15 | 46,0 55,2 73,6 92,0 | |
10,0 12,0 16,0 20,0 | 325 | 8,0 10,0 16,0 18,0 | 46,0 55,2 73,6 92,0 | ||||
10,0 12,0 16,0 20,0 | — | — | 46,0 55,2 73,6 92,0 | ||||
426 | 10,0 12,0 16,0 18,0 | 325 | 8,0 10,0 12,0 16,0 | 270 | 250 | 18 | 55,5 66,6 88,8 100,0 |
10,0 12,0 16,0 18,0 | 377 | 10,0 12,0 16,0 18,0 | 55,5 66,6 88,8 100,0 | ||||
10,0 12,0 16,0 18,0 | — | — | 55,5 66,6 88,8 100,0 |
Тройники приварные бесшовные ГОСТ 17376-2001
Основным назначением стальных бесшовных тройников является подсоединение к трубопроводу различных боковых ответвлений. Подсоединение производится обычной сваркой «встык», по торцевым частям тройника. В документе по нормам ГОСТ 17376-01 очень хорошо расписана конструкция различных размеров приварных бесшовных тройников из низколегированной и углеродистой стали. Стандарт ГОСТ 17380-2001 содержит описание требований к различным бесшовным деталям, также там имеются тройники с давлением до Ру160 (PN16 МПа).
Описание технологии изготовления бесшовных тройников по стандарту ГОСТ 17376-01
В качестве заготовок для будущих тройников используется отрезок трубы; серийное изготовление тройников по стандарту ГОСТ 17376-01 выполняется методом гидроштамповки. После установки и фиксации заготовки (патрубка) в прессе осуществляется процесс штампования нового тройника. После прессования торец ответвления удалялся, и заготовки проходили термическую нормализацию для снятия внутренних напряжений, являющимися избыточными и возникающих в процессе деформирования под прессом.
Конструктивные особенности тройника по стандарту ГОСТ 17376-01
Бесшовные тройники делят на переходные (неравнопроходные) и равнопроходные по своей конструкции. У неравнопроходных тройников ответвляющая сторона всегда будет меньше основной магистрали тройника по диаметру, а у равнопроходных диаметр ответвляющей стороны и диаметры магистрали всегда одинаковые. Если заглянуть в ГОСТ 17376-01, а конкретней в пункты 4.1 и полностью 5 раздел, то можно увидеть, что там заданы чёткие требования к размерам и конструкции этих тройников. Соответствие стандарту высоты тройника, его длины и толщины стенки, которая будет присоединяться является обязательным условием при изготовлении бесшовных тройников. Существуют изготовители, которые производят тройники исходя из своих технических условий (по ТУ), обладающих геометрией, которая схожа с требованиями, описанными в стандарте ГОСТ 17376-01, однако следует обратить внимание на то, что очень часто у них высота горловины «Н» меньше требуемой в ГОСТ.
Следует обратить еще Ваше внимание на тот фактор, что чем выше диаметр тройника, тем меньшее давление он может выдержать. Согласно стандартам, описанным в ГОСТ 17380-2001: допустимое давление по номиналу определяется прочностными расчётами, то есть тройник Dn50 с диаметром 57 мм и соединяемой стенкой в 5мм рассчитан на номинальное давление в 10МПа, а тройник Dn 200 (с параметрами 219×10мм) только на давление 4 МПа.
Дополнительно

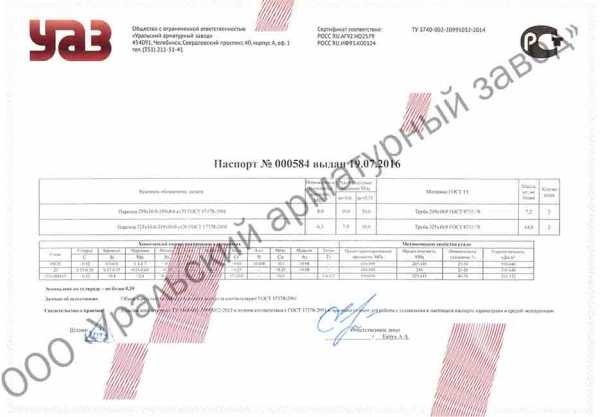

Паспорта на продукцию
uaz74.ru
Тройники стальные от ООО «Компания Энергостандарт»
Стальной тройник – деталь трубопровода с тремя присоединительными отверстиями, выполненная из стали. Тройники применяются для устройства ответвлений трубопрооводов.
На этой странице приведены наиболее важные характеристики и классификация стальных тройников. Эти данные помогут вам принять оптимальное решение при покупке высококачественных тройников.
Применение
Область применения стальных тройников обширна — от предприятий нефтегазопереработки до коммунального комплекса. Стальные тройники используются при обустройстве ответвлений магистральных нефтепроводов, газопроводов, трубопроводов нефтеперерабатывающих предприятий, паропроводов ТЭС и АЭС. Тройники широко применяются при соединении узлов технологических установок объектов теплоэнергетического комплекса.
Выбор тройников
Сфера применения стальных тройников ответственна, цена возможных аварий здесь очень велика: здоровье и жизнь людей, чистота окружающей среды, дорогостоящее оборудование, потери транспортируемой среды. По материалам Ростехнадхора, основными причинами аварий трубопроводов являются:
- дефекты изготовления и монтажа,
- низкие механические и антикоррозионные характеристики металла деталей.
Покупателю стальных тройников требуются гарантии соответствия каждой отдельной детали высоким стандартам качества. А это возможно только только при правильном выборе:
- производителя тройников;
- параметров конструкции и материала деталей.
«Компания Энергостандарт» с успехом решает обе эти задачи, сотрудничая только с надёжными отечественными производителями и тщательно подбирая параметры для всех деталей, поставляемых своим клиентам.
Материал
Одним из наиболее важных параметров стальных тройников является материал. Из большого разнообразия сталей – от углеродистых до нержавеющих – необходимо выбрать вариант, полностью соответствующий условиям эксплуатации.
Конструкция
Одной из наиболее важных характеристик тройников является номинальное (условное) давление (PN, Ру). Оно накладывает требования на материал и конструкцию тройников. Условное давление вычисляется на основе максимального рабочего давления и температуры, которым подвергается тройник в ходе эксплуатации. Правильный подбор номинального давления обеспечивает стальным тройникам необходимый запас прочности.
Тройники равнопроходные и переходные
Равнопроходные тройники имеют ответвление того же диаметра, что и магистраль; переходные тройники имеют ответвление меньшего диаметра.
Чаще всего аварии на трубопроводах происходят в местах соединения труб и деталей трубопроводов. Поэтому особое внимание требуется уделять способам и размерам присоединения тройников.
Приварные тройники
Одним из наиболее надёжных неразъёмных соединений является сварка встык. Тройники с таким типом соединения — тройники приварные — должны иметь строго определенные характеристики размеров, наиболее важные из которых следующие:
- условный диаметр (Ду, DN),
- наружный и внутренний диаметры каждого из торцов тройника,
- толщина стенки на каждом торце тройника.
Тройники с разъёмными соединениями
Для создания разъёмных соединений применяются фланцевые тройники, монтируемые к присоединительным фланцам труб или арматуры. В таком случаем присоединительные размеры тройников должны соответствовать требованиям на фланцевые соединения.
Другим вариантом разъёмных соединений является резьбовое соединение, которое применяется для тройников небольших диаметров.
Технология изготовления
Тройники стальные изготавливаются различными способами:
- Штампованные бесшовные тройники ГОСТ 17376-2001, изготавливаемые из трубных заготовок, пользуются наиболее высоким спросом.
- Штампосварные тройники (ТШС) c DN больше 400 изготавливаются методами, комбинирующими штампование и сварку.
- Сварные тройники изготавливаются сваркой отдельных частей конструкции.
- Точёные тройники изготавливаются вытачиванием из поковок и объёмных штамповок. Эти детали используются на PN до 100 МПа.
Купите качественные стальные тройники в «Компании Энергостандарт»
«Компания Энергостандарт» видит своей целью наиболее точное и быстрое решение ваших задач по поставке деталей трубопроводов. Купите тройники, оптимально отвечающие вашим требованиям и требованиям стандартов.
troiniki-stalnye.energostandart.com
РУНАК >Тройники стальные Тройники стальные — цена Тройники стальные Назначение: тройники стальные равнопроходные ГОСТ 17376-2001 применяются на трубопроводах различного назначения, включая подконтрольные органам надзора, для присоединения к магистральному трубопроводу боковых ответвлений (ГОСТ 17380-2001). Тройники стальные равнопроходные бесшовные приварные из углеродистой и низколегированной стали марок 10, 20, 10Г2, 15ГС, 09Г2С и других, производятся методом штамповки из трубных заготовок. Конструкция и размеры выполняются в соответствии с таблицей 2 ГОСТ 17376-2001.
Тройник стальной чертеж Обозначения: Примеры условных обозначений: — тройника исполнения 2, D = 76 мм, Т = 7,0 мм из стали марки 09Г2С: — тройника исполнения 2, D = 76 мм, Т = 7,0 мм, Тв = 10,0 из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора: Тройник стальной чертеж
|

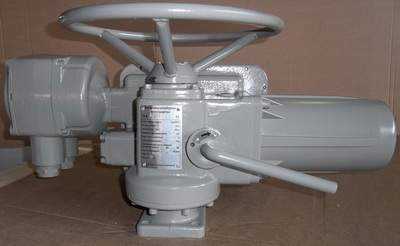

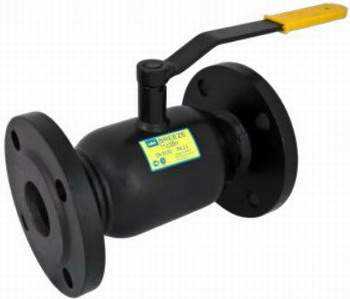

Краны «Breeze»Краны МаршалФланцыЗадвижки МЗВЭлектроприводы |
xn—-etbhalarbhjgqo7aeis0a.xn--p1ai
Стальные
В процессе монтажа любого трубопровода возникает потребность в элементах соединительной арматуры — фланцах, подставках, разветвлениях, позволяющих изменить движение потока или сформировать переход между трубами различных диаметров. Организация ООО «СД Групп» является производителем фланцевых стальных деталей трубопровода, рассчитанных на давление PУ от 0,1 до 16 МПа (от 0,1 до 16 кгс/см²).
Фасонные части трубопровода фланцевые стальные изготавливаются разных типоразмеров по требованию заказчика в зависимости от условных проходов трубопроводов (ствола Dу и отростков dу). Изготовлены согласно ТУ 1468-001-65418822-2013. Гарантийный срок — 12 месяцев
Для соединения труб применяются фланцевые переходы, тройники, отводы, кресты и патрубки.
Переход фланцевый ХФ— соединительная деталь трубопровода, предназначенная для перехода с одного диаметра трубопровода на другой, способ присоединения — фланцевый.
Тройник фланцевый ТФ используется для устройства ответвлений на трубопроводах. Тройники ТФ бывают равнопроходными и переходными. Предназначены для водонапорных систем, в том числе для хозяйственно-питьевого водоснабжения. Фасонные части с полиэтиленовыми и стальными трубами стыкуются на фланцах.
Крестфланцевый КФ используется для отведения второстепенных линий трубопровода от основной магистрали. Предназначен для водонапорных систем, в том числе для хозяйственно-питьевого водоснабжения. Фасонные части с полиэтиленовыми и стальными трубами стыкуются на фланцах.
Патрубок фланец гладкий конец ПФГ— соединительная деталь трубопровода, предназначенная для перехода с фланцевого соединения на гладкий конец. С гладкими концами стальных труб фасонные части соединяются сваркой. Патрубки имеют два стандартных типоразмера по длине: короткий ПФГ L-350 мм и длинный ПФГ L-1200 мм.
Заглушка фланцевая (ЗФ) устанавливается на концах магистральных трубопроводов, применяется для перекрытия неиспользуемых отверстий трубопровода, крепится при помощи болтов или шпилек. Отличается от фланцев отсутствием центрального отверстия. ООО «Дон-Комплект» поставляет заглушки фланцевые следующих диаметров: 65, 80, 100, 150, 200, 250, 300 мм. | |
Отвод фланцевый (фланцевое колено) используется при необходимости изгиба трубопровода. Является фасонным изделием и находит применение в качестве соединительного элемента для водопроводов и промышленных трубопроводов. ООО «Дон-Комплект» поставляет отводы фланцевые стальные крутоизогнутые с отклонением 90 градусов следующих диаметров: 32, 40, 50 65, 80, 100, 150, 200 мм. |
Переход фланцевый стальной ХФ Dу х dу
Размеры, мм
Условный проход Обозначение размеров Условный проход 50 65 80 100 125 150 200 250 100 L 200 200 200 125 L 225 225 225 225 150 L 250 250 250 250 250 200 L 300 300 300 300 300 250 L 300 300 300 300 300 300 L 300 300 300 300 300 300 Вес , кг (не более)
Условный проход Условный проход 50 65 80 100 125 150 200 250 65 5,61 80 6,17 6,94 100 7,57 8,34 8,89 125 9,42 10,19 10,76 11,88 150 11,24 12,02 12,61 13,77 15,45 200 15,25 15,87 17,12 18,84 20,53 250 19,86 21,1 22,83 24,52 27,22 300 24,23 25,47 27,2 28,89 31,6 35,58 Тройник фланцевый стальной ТФ (Dу х dу)
Обозначение
Dу (диаметр прохода)
dу (диаметр отростка)
L, мм
L1,мм
Вес , кг (не более)
ТФ 100х100
100
100
200
200
18
ТФ 150х100
150
100
250
200
28
ТФ 200х100
200
100
300
225
38
ТФ 250х100
250
100
300
250
52
ТФ 300х100
300
100
300
275
68
ТФ 150х150
150
150
250
250
32
ТФ 200х150
200
150
300
225
43
ТФ 250х150
250
150
300
250
56
ТФ 300х150
300
150
300
275
74
ТФ 200х200
200
200
300
300
46
ТФ 250х200
250
200
300
275
59
ТФ 300х200
300
200
300
300
77
ТФ 250х250
250
250
300
300
62
ТФ 300х250
300
250
300
300
79
ТФ 300х300
300
300
300
300
82
Крест фланцевый стальной КФ (Dу х dу)
Обозначение
Dу (диаметр прохода)
dу (диаметр отростка)
L, мм
L1,мм
Вес , кг (не более)
КФ 100х65
100
65
200
200
19
КФ 100х100
100
100
200
200
23
КФ 150х100
150
100
250
200
33
КФ 200х100
200
100
300
225
45
КФ 250х100
250
100
300
250
58
КФ 300х100
300
100
300
275
74
КФ 150х150
150
150
250
250
36
КФ 200х150
200
150
300
225
47
КФ 250х150
250
150
300
250
60
КФ 300х150
300
150
300
275
76
КФ 200х200
200
200
300
300
56
КФ 250х200
250
200
300
275
67
КФ 300х200
300
200
300
300
85
КФ 250х250
250
250
300
300
74
КФ 300х250
300
250
300
300
90
КФ 300х300
300
300
300
300
94
Патрубок фланец гладкий конец ПФГ
Условный проход Длина L1 Масса, кг, не более Длина L1 Вес, кг, не более Dy Dn 100 118 350 8 1200 16 125 144 350 10 1200 20 150 170 350 12 1200 25 200 222 350 16 1200 37 250 274 350 22 1200 50 300 326 400 32 1200 70
sdgroup-kuban.ru
