Калькулятор для расчета веса фланцевой шпильки, фланцевой гайки и шайбы,

Все значения взяты из соответствующих ГОСТов со всеми изменениями

Шпилька фланцевая ГОСТ9066-75 тип Б, исполнение 1

Гайка фланцевая ГОСТ9064-75 тип А.

Шайба ГОСТ9065-75, шайба пруж. ГОСТ6402-70

1. Выбрать диаметр и длину фланцевой шпильки, ввести необходимое количество.

2. Щелкните мышью на любом свободном месте страницы.

3. В строке Вес…. смотрите результаты.

Если ВЕС не рассчитывается — значит он не предусмотрен ГОСТом.

ШПИЛЬКА фланцевая

Диаметр (мм):	Длина (мм):
1012161820222427303642485664	4550556065707580859095100105110115120125130140150160170180190200220240260280300310320330340350360370380390400410420430440450460470480490500510520530540550560570580590600

ПОДБОР

Размер под ключ 30. Длина резьбы 40. Шаг резьбы 2.50.

Вес одной шпильки (в гр): 260

Вес одной гайки (в гр): 77

Вес одного комплекта (в гр): 414

Вес одной шайбы фланц. (в гр.): 22.87

Вес одного гровера (в гр.): 12.69

Если значения не рассчитываются — это значит, что данный размер шпильки не предусмотрен

ГОСТом, выберите другую длину шпильки.

Возможности калькулятора

Для пересчета из шт в кг. в графе «Количество» введите необходимое количество шт,

в строке «Вес….. шт» смотрим что получилось.

Для пересчета шпильки из кг в шт в строке «Вес … шт шпилек фланцевых» вводите свое значение,

получившееся количество шт увидите в строке «Количество»

Для перевода гайки из кг в шт вводите значение «Вес . .. шт фланцевых гаек», количество гаек

соответствующее введенному Вами весу смотрите в «Количество».

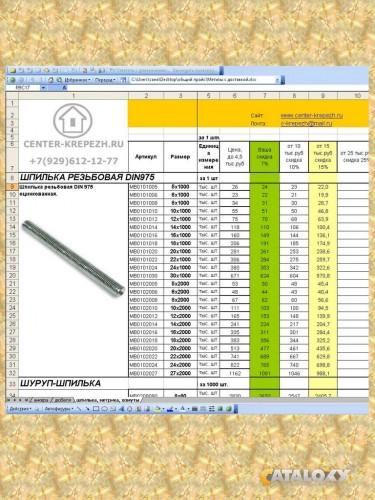

Вес шпилек резьбовых с метрической резьбой DIN 975

Цена ():

Название:

Артикул:

Текст:

Выберите категорию:
Все Услуги производства Шпильки ГОСТ » Шпильки м12 » Шпильки м16 » Шпильки м20 » Шпильки м22 » Шпильки м24 » Шпильки м27 » Шпильки м30 » Шпильки м36 » Шпильки м42 » Шпильки м48 » Шпильки м52 » Шпильки м56 » Шпильки м60 » Шпильки м64 » Шпильки м68 » Шпильки м72 » Шпильки м76 » Шпильки м80 » Шпильки м90 » Шпильки м100 Шпильки резьбовые DIN 975 от м3 до м80 Болты ГОСТ и DIN » Болты диаметром резьбы м3 » Болты диаметром резьбы м4 » Болты диаметром резьбы м5 » Болты диаметром резьбы м6 » Болты диаметром резьбы м8 » Болты диаметром резьбы м10 » Болты диаметром резьбы м12 » Болты диаметром резьбы м14 » Болты диаметром резьбы м16 » Болты диаметром резьбы м18 » Болты диаметром резьбы м20 » Болты диаметром резьбы м22 » Болты диаметром резьбы м24 » Болты диаметром резьбы м27 » Болты диаметром резьбы м30 » Болты диаметром резьбы м36 » Болты диаметром резьбы м42 » Болты диаметром резьбы м48 » Болты диаметром резьбы м56 » Болты диаметром резьбы м64 Гайки ГОСТ и DIN Шайбы ГОСТ и DIN Винты ГОСТ и DIN » Винты диаметром резьбы м3 » Винты диаметром резьбы м4 » Винты диаметром резьбы м5 » Винты диаметром резьбы м6 » Винты диаметром резьбы м8 » Винты диаметром резьбы м10 » Винты диаметром резьбы м12 » Винты диаметром резьбы м14 » Винты диаметром резьбы м16 » Винты диаметром резьбы м18 » Винты диаметром резьбы м20 » Винты диаметром резьбы м24 » Винты диаметром резьбы м27 » Винты диаметром резьбы м30 » Винты диаметром резьбы м36 » Винты диаметром резьбы м42 Фундаментные анкерные болты ГОСТ 24379.

1 – 2012 » Тип исполнения 1.1 Фундаментные болты изогнутые ГОСТ 24379.1-2012 »» Фундаментные болты изогнутые тип 1.1 из стали 3 »» Фундаментные болты изогнутые тип 1.1 из стали 20 »» Фундаментные болты изогнутые тип 1.1 из стали 35 »» Фундаментные болты изогнутые тип 1.1 из стали 40х »» Фундаментные болты изогнутые тип 1.1 из стали 45 »» Фундаментные болты изогнутые тип 1.1 из стали 09г2с »» Фундаментные болты изогнутые тип 1.1 из стали 35х » Тип исполнения 1.

2 Фундаментные болты изогнутые ГОСТ 24379.1-2012 »» Фундаментные болты изогнутые тип 1.2 из стали 3 »» Фундаментные болты изогнутые тип 1.2 из стали 20 »» Фундаментные болты изогнутые тип 1.2 из стали 35 »» Фундаментные болты изогнутые тип 1.2 из стали 40х »» Фундаментные болты изогнутые тип 1.2 из стали 45 »» Фундаментные болты изогнутые тип 1.2 из стали 09г2с »» Фундаментные болты изогнутые тип 1.2 из стали 35х » Тип исполнения 2.1 Фундаментные болты с анкерной плитой ГОСТ 24379.

1-2012 »» Фундаментные болты с анкерной плитой тип 2.1 из стали 3 »» Фундаментные болты с анкерной плитой тип 2.1 из стали 20 »» Фундаментные болты с анкерной плитой тип 2.1 из стали 35 »» Фундаментные болты с анкерной плитой тип 2.1 из стали 40х »» Фундаментные болты с анкерной плитой тип 2.1 из стали 45 »» Фундаментные болты с анкерной плитой тип 2.1 из стали 09г2с » Тип исполнения 2.2 Фундаментные болты с анкерной плитой ГОСТ 24379.1-2012 »» Фундаментные болты с анкерной плитой тип 2.

2 из стали 3 »» Фундаментные болты с анкерной плитой тип 2.2 из стали 20 »» Фундаментные болты с анкерной плитой тип 2.2 из стали 35 »» Фундаментные болты с анкерной плитой тип 2.2 из стали 40х »» Фундаментные болты с анкерной плитой тип 2.2 из стали 45 »» Фундаментные болты с анкерной плитой тип 2.2 из стали 09г2с » Тип исполнения 3.1 Фундаментные болты составные ГОСТ 24379.1-2012 » Тип исполнения 3.2 Фундаментные болты составные ГОСТ 24379.1-2012 » Тип исполнения 5.

1 Фундаментные болты прямые ГОСТ 24379.1-2012 »» Фундаментные болты прямые тип 5.1 из стали 3 »» Фундаментные болты прямые тип 5.1 из стали 20 »» Фундаментные болты прямые тип 5.1 из стали 35 »» Фундаментные болты прямые тип 5.1 из стали 40х »» Фундаментные болты прямые тип 5.1 из стали 45 »» Фундаментные болты прямые тип 5.1 из стали 09г2с » Тип исполнения 6.1 Фундаментные болты с коническим концом ГОСТ 24379.1-2012 »» Фундаментные болты с коническим концом тип 6.

1 из стали 3 »» Фундаментные болты с коническим концом тип 6.1 из стали 20 »» Фундаментные болты с коническим концом тип 6.1 из стали 35 »» Фундаментные болты с коническим концом тип 6.1 из стали 40х »» Фундаментные болты с коническим концом тип 6.1 из стали 45 »» Фундаментные болты с коническим концом тип 6.1 из стали 09г2с » Тип исполнения 6.2 Фундаментные болты с коническим концом ГОСТ 24379.1-2012 »» Фундаментные болты с коническим концом тип 6.2 из стали 3 »» Фундаментные болты с коническим концом тип 6.

2 из стали 20 »» Фундаментные болты с коническим концом тип 6.2 из стали 35 »» Фундаментные болты с коническим концом тип 6.2 из стали 40х »» Фундаментные болты с коническим концом тип 6.2 из стали 45 »» Фундаментные болты с коническим концом тип 6.2 из стали 09г2с » Тип исполнения 6.3 Фундаментные болты с коническим концом ГОСТ 24379.1-2012 »» Фундаментные болты с коническим концом тип 6.3 из стали 3 »» Фундаментные болты с коническим концом тип 6.3 из стали 20 »» Фундаментные болты с коническим концом тип 6.

3 из стали 35 »» Фундаментные болты с коническим концом тип 6.3 из стали 40х »» Фундаментные болты с коническим концом тип 6.3 из стали 45 »» Фундаментные болты с коническим концом тип 6.3 из стали 09г2с Закладные изделия для фундаментов серии 1.400 – 15 » Закладные детали МН 100 — МН 110 » Закладные детали МН 111 — МН 120 » Закладные детали МН 121 — МН 130 » Закладные детали МН 131 — МН 140 » Закладные детали МН 141 — МН 150 » Закладные детали МН 151 — МН 160 » Закладные детали МН 161 — МН 164 » Закладные детали МН 201 — МН 209 » Закладные детали МН 210 — МН 217 » Закладные детали МН 218 — МН 222 » Закладные детали МН 223 — МН 228 » Закладные детали МН 301 — МН 305 » Закладные детали МН 306 — МН 311 » Закладные детали МН 312 — МН 313 » Закладные детали МН 314 — МН 317 » Закладные детали МН 318 — МН 321 » Закладные детали МН 322 — МН 323 » Закладные детали МН 324 — МН 325 » Закладные детали МН 401 — МН 404 » Закладные детали МН 405 — МН 410 » Закладные детали МН 411 — МН 413 » Закладные детали МН 414 — МН 416 » Закладные детали МН 417 — МН 418 » Закладные детали МН 501 — МН 506 » Закладные детали МН 507 — МН 516 » Закладные детали МН 517 — МН 522 » Закладные детали МН 523 — МН 527 » Закладные детали МН 528 — МН 534 » Закладные детали МН 535 — МН 538 » Закладные детали МН 539 — МН 540 » Закладные детали МН 541 — МН 548 » Закладные детали МН 549 — МН 551 » Закладные детали МН 552 — МН 557 » Закладные детали МН 558 — МН 561 » Закладные детали МН 562 — МН 563 » Закладные детали МН 564 — МН 565 » Закладные детали МН 566 — МН 569 » Закладные детали МН 570 — МН 571 » Закладные детали МН 601 — МН 615 » Закладные детали МН 616 — МН 617 » Закладные детали МН 701 — МН 775 » Закладные детали МН 776 — МН 795 » Закладные детали МН 801 » Закладные детали МН 802 — МН 834 » Закладные детали ПЛ 1 — ПЛ 81 Рым Болт Рым Гайка Высокопрочный крепеж ГОСТ Р 52643-2006 » Болты высокопрочные ГОСТ Р 52644-2006 (ГОСТ 22353-77) »» м16.

10.9 болты высокопрочные ГОСТ Р 52644-2006 »» м20.10.9 болты высокопрочные ГОСТ Р 52644-2006 »» м22.10.9 болты высокопрочные ГОСТ Р 52644-2006 »» м24.10.9 болты высокопрочные ГОСТ Р 52644-2006 »» м27.10.9 болты высокопрочные ГОСТ Р 52644-2006 »» м30.10.9 болты высокопрочные ГОСТ Р 52644-2006 » Гайки высокопрочные ГОСТ Р 52645-2006 »» Гайки высокопрочные м16.10 ГОСТ Р 52645-2006 »» Гайки высокопрочные м20.10 ГОСТ Р 52645-2006 »» Гайки высокопрочные м22.

10 ГОСТ Р 52645-2006 »» Гайки высокопрочные м24.10 ГОСТ Р 52645-2006 »» Гайки высокопрочные м27.10 ГОСТ Р 52645-2006 »» Гайки высокопрочные м30.10 ГОСТ Р 52645-2006 »» Гайки высокопрочные м36.10 ГОСТ Р 52645-2006 »» Гайки высокопрочные м42.10 ГОСТ Р 52645-2006 » Шайбы высокопрочные ГОСТ Р 52646-2006 »» Шайбы высокопрочные D16 ГОСТ Р 52646-2006 »» Шайбы высокопрочные D18 ГОСТ Р 52646-2006 »» Шайбы высокопрочные D20 ГОСТ Р 52646-2006 »» Шайбы высокопрочные D22 ГОСТ Р 52646-2006 »» Шайбы высокопрочные D24 ГОСТ Р 52646-2006 »» Шайбы высокопрочные D27 ГОСТ Р 52646-2006 »» Шайбы высокопрочные D30 ГОСТ Р 52646-2006 »» Шайбы высокопрочные D36 ГОСТ Р 52646-2006 Шплинты разводные Анкерные плиты м16–м90 ГОСТ 24379.

1-2012 Болты БСР Анкерная техника » Анкер забивной оцинкованный » Анкер клиновой оцинкованный » Анкер шпилька оцинкованная » Анкер-клин оцинкованный » Анкер болт оцинкованный » Анкер болт с гайкой оцинкованный » Анкер болт с кольцом оцинкованный » Анкер болт с крюком оцинкованный » Дюбель гвоздь оцинкованный Электроды ГОСТ 9466–75 и ГОСТ 9467–75

Производитель:
ВсеАльянс Компаний Болт и Гайка, ОООБелЗАН (Белебеевский Завод Автонормалей)БиГ, ОООБолт и Гайка, ОООГерманияДМЗ (Дружковский Метизный Завод) УкраинаДружковский метизный завод. Братская Украина.КитайЛЭЗ (Лосиноостровский Электродный Завод)ПК МаксМетиз, ОООММЗ (Магнитогорский Металлургический Комбинат)ОСПАЗ (Орловский Сталепрокатный Завод) Орловская областьРМЗ (Речицкий Метизный Завод) БелоруссияРоссияРусКрепеж, ОООЧЗМ (Чайковский Завод Метизов) Пермский крайПроизводственная Компания Болт и Гайка

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Шпилька резьбовая. | МеханикИнфо

Шпилька стальная относится к крепежным изделиям. Её применение имеет всеразличный характер в машиностроении, строительстве и других отраслях. Шпилька резьбовая не имеет аналогов. Её используют для соединения узлов различных деталей, металлоконструкций и т. д. Достоинством шпилек является простота конструкции, небольшая стоимость и надежность соединений.

Чаще всего они изготавливаются из круглых стальных заготовок диаметром от 5 мм.

С обеих сторон шпильки или по всей её длине нарезается резьба с заранее обговоренным шагом. Шаг резьбы и длина обговаривается с
заказчиком. Также возможно изготовление шпилек по стандарту ГОСТу, если нет особых условий к крепежу узла или детали.

Для производства шпилек существует несколько ГОСТов: от ГОСТ 22032 (33, 34, 35…)-76 до ГОСТ 22043-76, ГОСТ 9066-75 и зарубежные стандарты: DIN 525, DIN 835, DIN 939, DIN 940, DIN 975, DIN 976

В зависимости от ГОСТа будет меняться длина шпильки её диаметры и технические условия резьбы. В этой статье мы поговорим о шпильках с метрической резьбой по всей длине по DIN 975. В таблице 1 указаны размеры, вес и шаг резьбы шпилек по DIN 975.

Читайте также:
Калькулятор крепежа и метизов. Скачать калькулятор крепежа и метизов.;
Вес болтов. Таблица.;
Вес гаек. Таблица. ГОСТ;
Вес шайбы 1 шт.Вес шайбы м8, м16, м12. Таблица.

Данный тип стальных шпилек (DIN 975) выпускается длиной 1 и 2 метра и предназначен для наращивания резьбовых соединений. Также их могут использовать для крепления деталей, которые находятся на расстоянии друг от друга. Детали могут быть как металлические, так и деревянные. При условиях работы шпилек в бетоне используют забивной анкер (цангу).

Процесс изготовления шпилек не представляет собой сложных операций. Берется стальная круглая заготовка и рубается на отдельные части определенной длинны. Затем токарь обрабатывает их на станке. Сначала необходимо сделать фаски с обеих сторон, а после уже нарезается резьба. Резьбу можно нарезать как с помощью лерки, так и с помощью резца.

После на шпильки наносят специальное антикоррозийное покрытие. Данное покрытие позволяет увеличить срок службы шпилек по DIN 975.

Шпильки использую совместно с гайками и шайбами, которые Вы можете выбрать на сайте mechanicInfo.ru.

Шпилька резьбовая. Резьбовое соединение шпилькой.

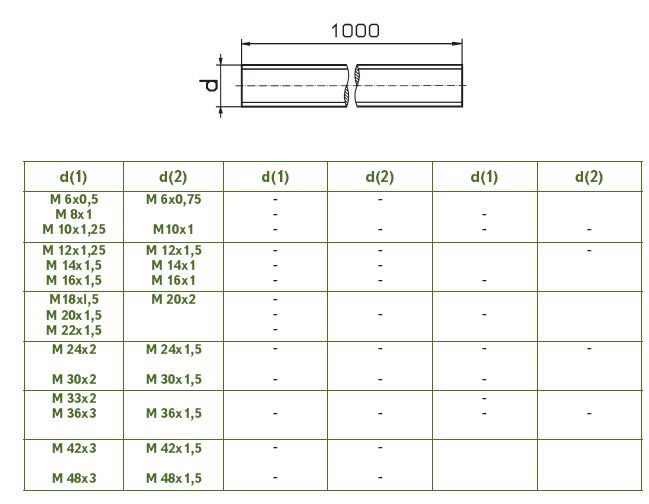

Рис.1. Основные обозначения резьбовой шпильки.

Таблица 1.

Технические характеристики резьбовой шпильки по DIN 975.

Обозначение	Длина, мм	Диаметр, мм	Шаг резьбы, мм	Вес 1 шт. кг	Количество шт. в 1 тонне
М5	1000	5	0,8	0,111	9009
	2000			0,222	4505
М6	1000	6	1	0,162	6173
	2000			0,323	3096
М8	1000	8	1,25	0,288	3472
	2000			0,576	1736
М10	1000	10	1,5	0,456	2193
	2000			0,911	1098
М12	1000	12	1,75	0,685	1460
	2000			1,34	746
М14	1000	14	2	0,935	1070
	2000			1,87	535
М16	1000	16	2	1,269	788
	2000			2,538	394
М18	1000	18	2,5	1,556	643
	2000			3,111	321
М20	1000	20	2,5	1,963	509
	2000			3,927	255
М24	1000	24	3	2,902	345
	2000			5,804	172
М27	1000	27	3	4,052	247
	2000			7,372	136
М30	1000	30	3,5	4,47	224
	2000			8,954	112
М36	1000	36	4,0	8,696	115
	2000			13,466	74

Шпильки М12 — ГОСТ 9066-75, цены, вес, размеры, обозначение

Изготовлены по ГОСТ 9066-75

Шпильки M12 тип Б, исполнение 1

Шаг резьбы 1,75 мм

Поле допуска 6g

Класс прочности 5. 8

Материал ст.35, ст.40Х, ст.12х18н10т

Шпильки М12 вес, размеры

Типоразмер	m, кг	b, мм
Шпилька М12х55	0,040	25
Шпилька М12х60	0,044	25
Шпилька М12х65	0,048	25
Шпилька М12х70	0,052	25
Шпилька М12х75	0,056	25
Шпилька М12х80	0,059	25
Шпилька М12х85	0,063	25
Шпилька М12х90	0,067	25
Шпилька М12х95	0,071	25
Шпилька М12х100	0,075	30

Типоразмер	m, кг	b, мм
Шпилька М12х110	0,082	30
Шпилька М12х120	0,075	30
Шпилька М12х130	0,098	30
Шпилька М12х140	0,115	30
Шпилька М12х150	0,123	30
Шпилька М12х160	0,130	30
Шпилька М12х170	0,138	30
Шпилька М12х180	0,145	30
Шпилька М12х190	0,153	30
Шпилька М12х200	0,160	30

Обозначение шпильки М12

Например, БМ12-6gх70. 58.40х — шпилька по типу Б, исполнения 1, диаметром резьбы 12 мм, нормальным шагом резьбы 1,75 мм, полем доступа 6g, длинной 70 мм, классом прочности 5.8, из стали 40х.

Стоимость шпильки М12, цены на объём уточняйте в отделе продаж.

Отдел продаж
тел. (495) 660-81-92

Размеры и вес шпилек

В категории Шпильки (Метрический крепеж) различают резьбовой и сантехнический крепеж.

Типоразмер шпильки резьбовой (другое расхожее название шпилька-штанга) включает в себя диаметр и длину изделия. Согласно стандартам ГОСТ 22023 и DIN 975 регламентируемый диаметр на длину 1000 и 2000 мм варьируется от 2 до 56 мм.

В силу особенностей конструкции шпильки сантехнической — наличие метрической и винтовой резьбы — типоразмер включает наружный диаметр изделия и его общую длину. Изготовляют данную шпильку в следующих пределах: диаметр от 6 до 36 мм, длина от 16 до 500 мм.

Несмотря на большие линейки типоразмеров у сантехнической и метрической шпилек, широкое распространение имеют не все. На сайте ГОСКРЕП указаны самые расхожие размеры, которые имеются на складах компании. Если для Вашего производства или бизнеса требуется другой размер, Вы всегда можете обратиться к менеджерам и получить требуемый товар.

Размеры шпилек, наиболее востребованные на рынке строительного крепежа

Перейти на соответствующий раздел Шпильки Вы можете здесь ⇒

Шпилька метрическая				Шпилька сантехническая

Длина L, мм		1000	2000	Диаметр D, мм		6	8	10
D мм	4	√	√	L мм	60	√	√	√
	5	√	√		80	√	√	√
	6	√	√		90		√
	8	√	√		100		√	√
	10	√	√		120		√	√
	12	√	√		140			√
	14	√	√		160		√	√
	16	√	√		180		√	√
	18	√	√		200		√	√
	20	√	√
	22	√
	24	√	√
	30	√

Нержавеющая шпилька резьбовая

Вернуться в Болты нержавеющие

Ниже представлен ассортимент резьбовых шпилек из нержавеющей стали А2 и А4.
Шпилька резьбовая из нержавеющей стали А2, А4 — как правило применяется для стягивания различных элементов или соединения деталей и элементов конструкций в строительстве и промышленности совместно с шайбами и гайками соответствующих размеров.
Соответствует DIN 975.
Стоимость, варианты фасовки и прочую интересующую информацию о резьбовых шпильках из нержавеющей стали уточняйте у наших менеджеров.

Размер резьбы шпильки	Шпилька 1 метр, вес одной штуки в кг	Шпилька 2 метра, вес одной штуки в кг	Шпилька 3 метра, вес одной штуки в кг	Упаковка (штук в упаковке)
М2 (А2)	0,018	—	—	10
М2 (А4)	0,018	—	—	10
М3 (А2)	0,044	—	—	10
М3 (А4)	0,044	—	—	10
М4 (А2)	0,078	—	—	10
М4 (А4)	0,078	—	—	10
М5 (А2)	0,124	0,248	0,372	10, 10, 10
М5 (А4)	0,124	0,248	0,372	10, 10, 10
М6 (А2)	0,177	0,354	0,531	10, 10, 10
М6 (А4)	0,177	0,354	0,531	10, 10, 10
М8 (А2)	0,319	0,638	0,957	10, 10, 10
М8 (А4)	0,319	0,638	0,957	10, 10, 10
М10 (А2)	0,5	1,004	1,506	5, 5, 5
М10 (А4)	0,5	1,004	1,506	5, 5, 5
М12 (А2)	0,725	1. 456	2,184	5, 5, 5
М12 (А4)	0,725	1.456	2,184	5, 5, 5
М14 (А2)	0,97	1,99	2,985	3, 3, 3
М16 (А2)	1,33	2,66	3,99	3, 3, 3
М16 (А4)	1,33	2,66	3,99	3, 3, 3
М18 (А2)	1,65	3,3	4,95	5, 3, 2
М18 (А4)	1,65	3,3	4,95	5, 3, 2
М20 (А2)	2,08	4,16	6,24	5, 2, 2
М20 (А4)	2,08	4,16	6,24	5, 2, 2
М22 (А2)	2,54	5,12	7,68	4, 1, 1
М22 (А4)	2,54	5,12	7,68	4, 1, 1
М24 (А2)	3	6	9	3, 2, 1
М24 (А4)	3	6	9	3, 2, 1
М27 (А4)	3,85	7,764	11,646	1, 1, 1
М30 (А2)	4,75	9,488	14,232	1, 1, 1
М30 (А4)	4,75	9,488	14,232	1, 1, 1
М33 (А2)	5,9	11,624	17,436	1, 1, 1
М33 (А4)	5,9	11,624	17,436	1, 1, 1
М36 (А2)	6,9	13,776	20,664	1, 1, 1
М36 (А4)	6,9	13,776	20,664	1, 1, 1
М39 (А4)	—	—	—	—
М42 (А4)	—	—	—	—
М48 (А2)	—	—	—	—
М52 (А2)	—	—	—	—

Шпилька: ее подбор, применение, расчет веса

Скачать калькулятор шпилек онлайн и бесплатно получить код можно на этой странице

Изготовление шпилек на предприятии

Шпилька имеет вид стержня с резьбой с одного или двух сторон и крепится при помощи гайки либо вкручивается в отверстие, имеющее резьбу.

Эскиз наиболее распространённой шпильки

Использование такого крепёжного изделия, как шпильки имеет разные направления. Их используют для сборки металлоконструкций в тех случаях, когда для таких узлов предъявляются особые требования по прочности. Могут использоваться в мебельной и строительной промышленности для соединения бруса из дерева, для соединения деталей из цветных металлов и их сплавов. При ремонтных работах без этой детали не обойтись.

Виды шпилек

Для изготовления шпильки применяют два способа: на токарном станке и способом холодной высадки. Первый способ применяется для изготовления шпилек по специальному заказу. Для массового производства, даже с применением автоматических токарных станков с ЧПУ это низко рентабельное производство.

Второй способ намного производительнее, обычная скорость производства изделия в черновой обработке 350 -400 единиц в минуту, поэтому он и предпочтительней.

Для производства шпильки выбирают катанку двух видов калиброванную, которая дороже, и горячекатаную, которую затем подвергают вытяжке, прокатке и термообработке в зависимости от технологического процесса.

Приготовленную таким образом проволоку или круглый профиль в зависимости от диаметра будущей шпильки режут специальными многопрутковыми гильотинными ножницами на заготовки необходимой длины. Следующим этапом, при необходимости этой операции в технологическом процессе, происходит термообработка. После этого проводят травление, для удаления окалины и покрывают заготовку специальным подмазочным составом на основе мела или фосфата для предотвращения от коррозии в процессе работы. Далее на специальном резьбонакатном станке при помощи специальных плашек или валов происходит нарезка резьбы.

Накатывание резьбы на шпильке при массовом производстве

Есть метод обжатия резьбы на прессах голодной или горячей высадки. Это зависит от материала и от той технологии, которая используется на предприятии. Каждое предприятие старается сохранить все тонкости изготовления своих изделий.

Холодной высадке подвергаются изделия из калиброванной проволоки, который представляет собой штамповку на объемных прессах. Этот метод позволяет перераспределению зерен металла, делая их более мелкими. Изменение внутренней структуры металла и его кристаллической решетки повышает качество изделия и его технические возможности. Если шпилька изготавливается большой длины, высадку производят в несколько этапов.

Если диаметр шпильки более 28 мм, её изготавливают методом горячей штамповки. Для этого заготовку или весь пруток нагревают до температуры свыше 1200 градусов и после этого подают её на ковочные вальцы, которые производят предварительную штамповку, а затем на кривошипно – шатунном прессе при той же температуре доводят изделие до необходимого вида. При этом можно использовать как порезанные заготовки, так и из целого прутка путем отделения готовых заготовок.

Такой метод применяют при массовом либо крупносерийном производстве крепежа, например, в автомобилестроении, в железнодорожной и авиапромышленности.

После изготовления резьбы высадкой изделие шлифуется бесцентровым методом или обрабатывается на галтовочном барабане. Следующей операцией будет либо чернение, либо покрытие жёлтым или белым цинком, которую производят, если в этом есть необходимость.

Изделия из цветных металлов не подвергаются термообработке и покрытию подмазкой.

Виды применяемых шпилек

Различают шпильки для фланцевых соединений различных трубопроводов, сосудов, арматуры, Могут быть с резьбой на обоих концах и с резьбой по всей длине и иметь 5 типов: А, Б, В, Г, Д, которые различаются наличием или отсутствием отверстий в тыльной части шпилек. Также отличие и в соотношении диаметра номинальной резьбы и гладкой части.

Шпильки для фланцевых соединений, один из типов

Шпильки для соединения других видов конструкций могут быть с резьбой по всей длине, их ещё называют штанга. Обычно их применяют при монтаже узлов, которые крепятся под потолком, например, системы вентиляции. Резьба должна применяться с натягом.

Выпускаются шпильки для крепления электропатрона, её называют шпилькой электротехнической полой с метрической резьбой. Может иметь круглое отверстие внутри и отверстие под шестигранник.

Шпилька пустотелая с резьбой по всей длине

Есть шпильки, имеющие большую длину, по стандарту до 300 мм, по спец заказу и гораздо больше. Изготавливаются они из углеродистой стали с последующим покрытием цинком, нержавеющей стали А2 или А4, а также из латуни.

Шпилька – штанга длинномерная

Шпильки с ввинчиваемым концом с одной стороны и резьбой под гайку с другой. Могут иметь резьбу как одинаковую на обоих концах, так и разную, крупную и мелкую. Длина ввинчиваемого конца должна соответствовать диаметру, но есть и шпильки, ввинчиваемая длина может быть и 1,25 d; 1,6 d; 2 d; 2,5 d. На каждый вид имеется свой ГОСТ.

Шпилька с ввинчиваемым концом

Если шпильку нужно установить в гладкое отверстие, используют шпильку, которая имеет резьбовые части одинаковой длины.

Производятся и специальные виды шпилек, например, шпильки с заостренным концом, которую называют шпилька – шуруп, двухсторонний винт или шпилька сантехническая. У неё с одной стороны стержня нарезана метрическая резьба, с другой стороны резьба, как у шурупа. Её используют для того, что бы надежно зафиксировать разные подвесные конструкции типа трубопроводов различного назначения. Отсюда и название. Обычно используется вместе в хомутом и дюбелем.

Шпилька – шуруп или шпилька сантехническая

Выпускаются также жаропрочные, высокопрочные и другие виды шпилек.

Стандарты, по которым должны быть изготовлены шпильки

Если рассматривать сантехническую шпильку, специального ГОСТа на неё нет, существует размерный ряд, который указан в таблице.

Чертёж шпильки – шурупа

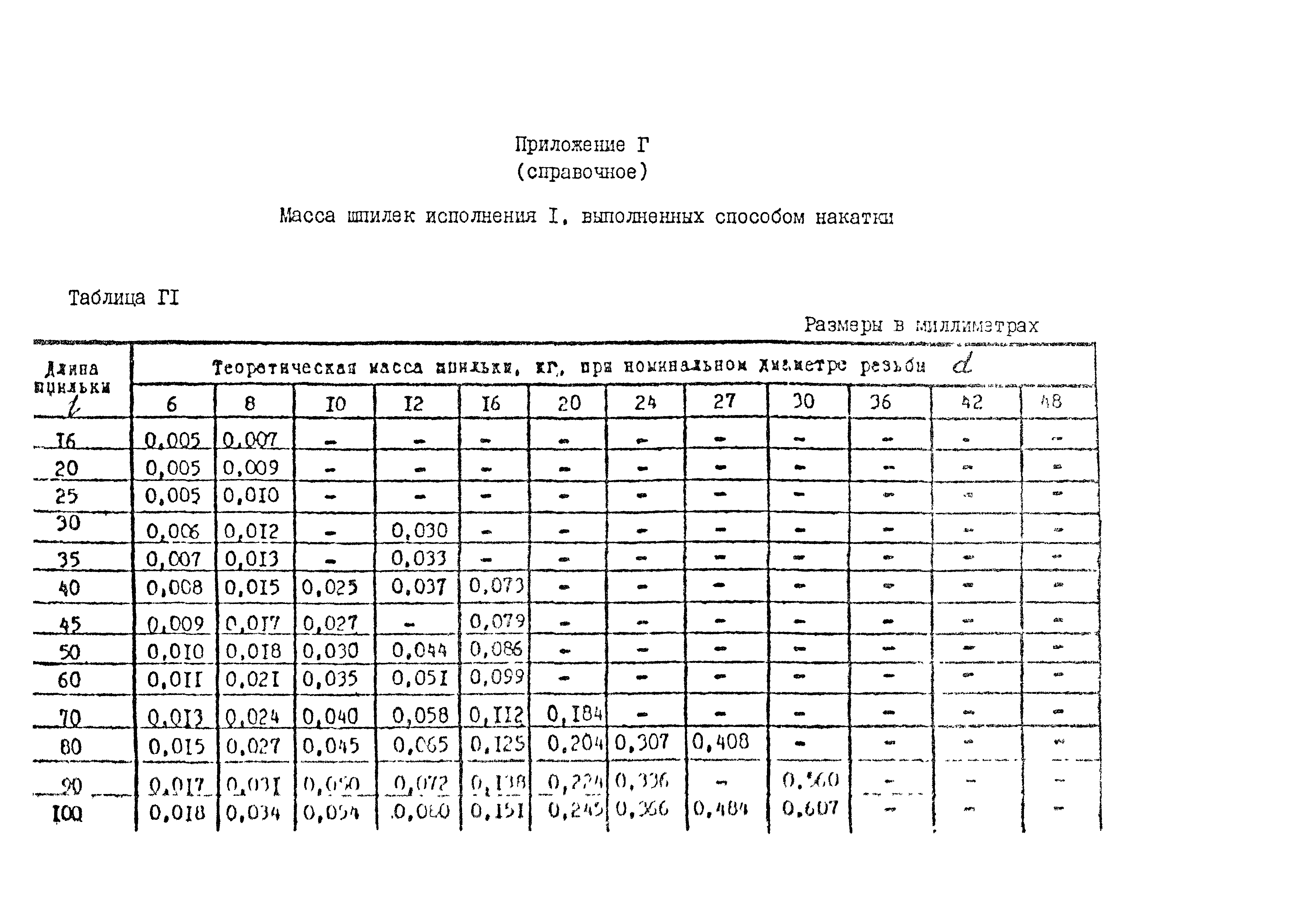

Шпильки с ввинчиваемым концом длиной 1d изготавливаются в соответствии с ГОСТ 22032-76. Шпилька может быть изготовлена в двух исполнениях: диаметр оси, на которой нет резьбы, может быть в том же размере, что и резьба и быть меньше резьбы. Класс точности В.
Исполнение 1

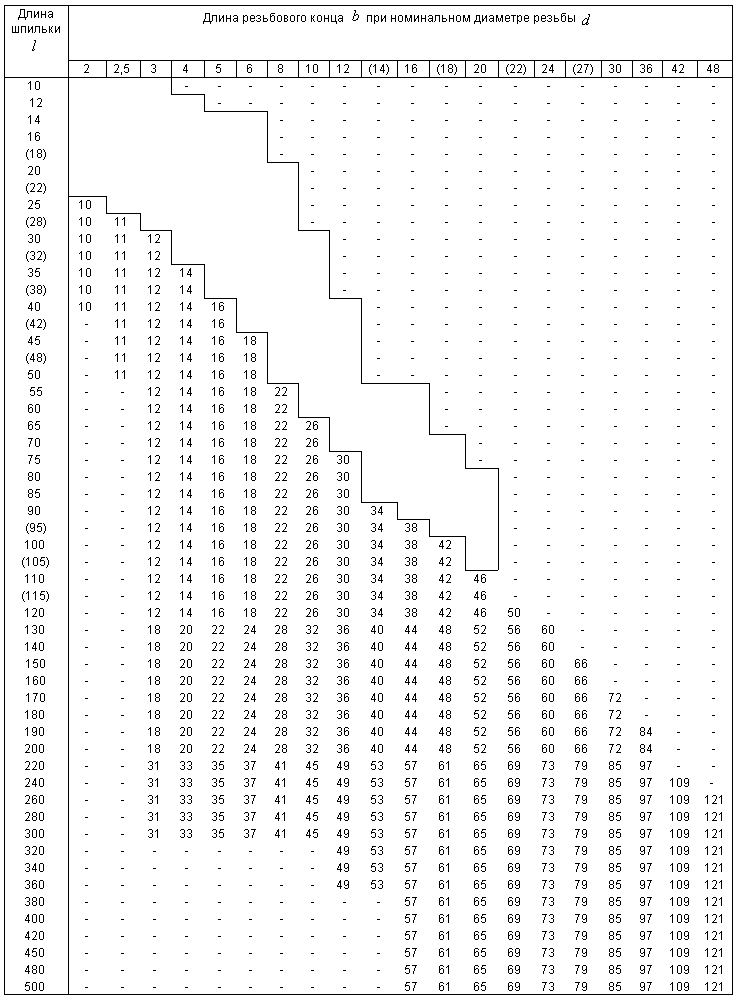

ГОСТ 22032-76 Шпильки с ввинчиваемым концом длиной 1d. Класс точности В, конструкция и размеры

Исполнение 2

ГОСТ 22032-76, исполнение 2

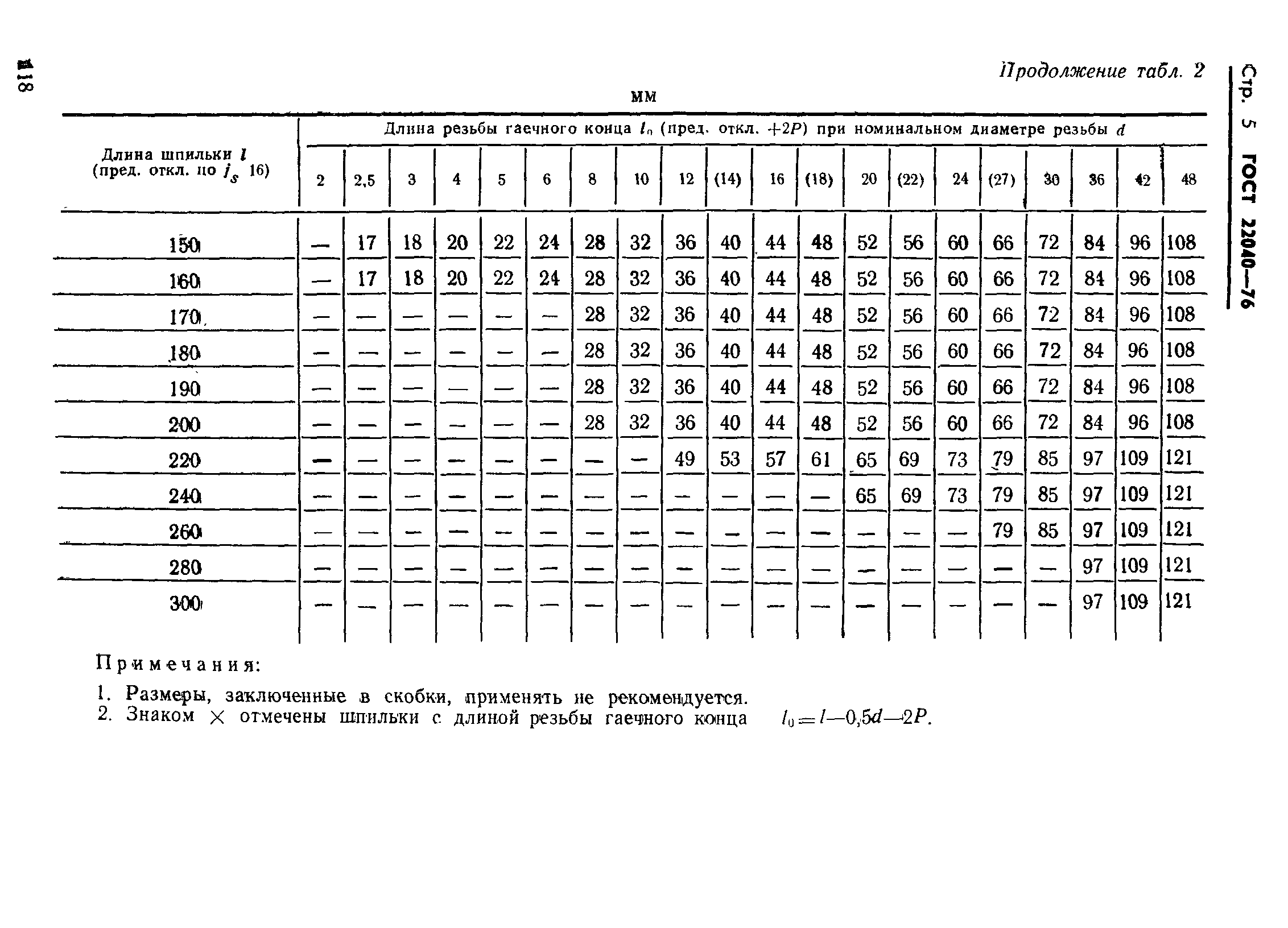

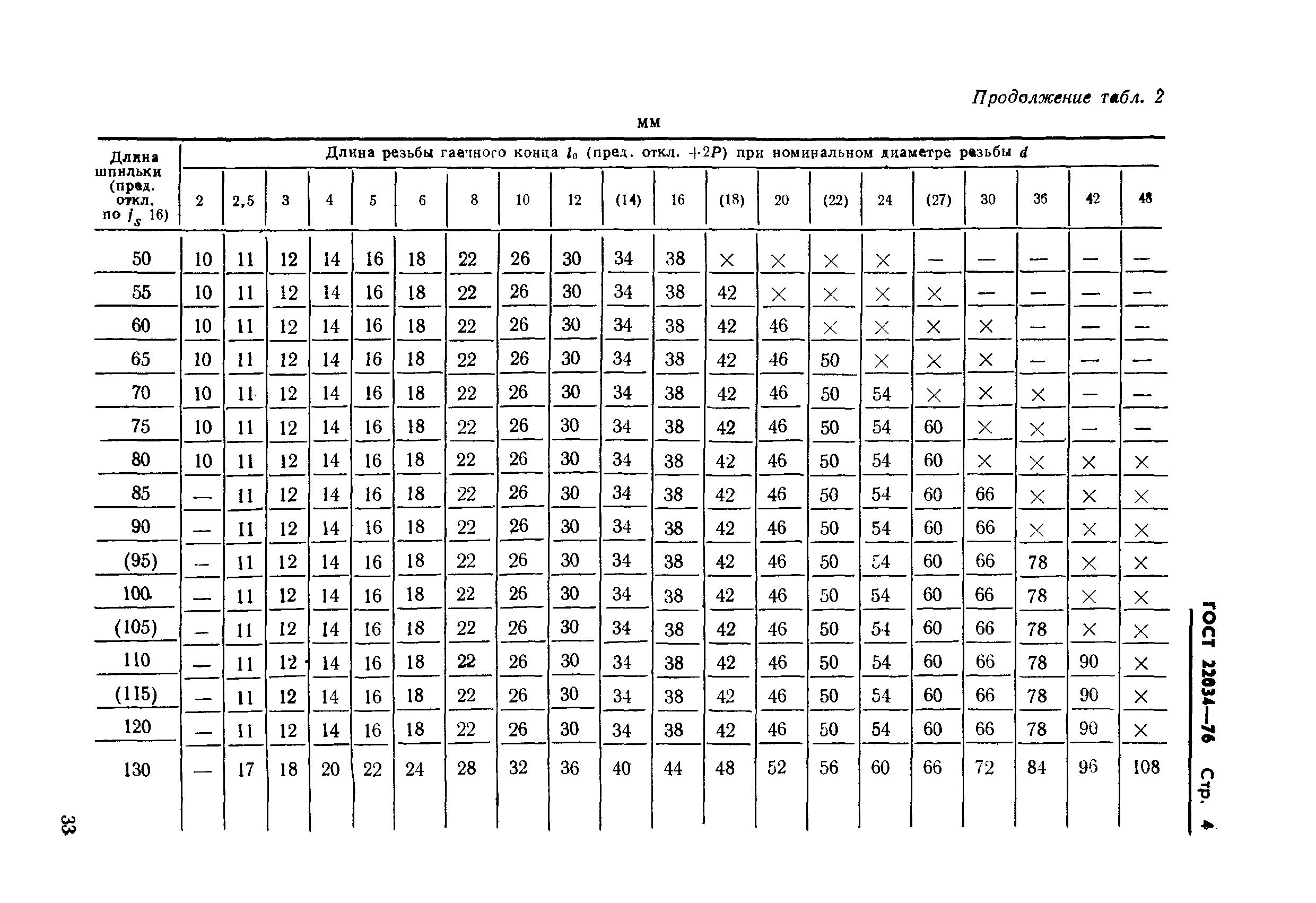

Диаметр резьбы от 2 до 48 мм, длина шпильки до 300 мм. При этом часть шпильки без резьбы можно не обрабатывать, но в случае, если она будет изготовлена из калиброванного прутка.Шпилька с теми же параметрами, но классом точности А изготавливается согласно ГОСТ 22033-76 и может изготавливаться согласно чертежа для исполнения 1. Этот ГОСТ соответствует DIN 938.ГОСТ 22034-76 и ГОСТ 22035-76 для классов точности В и А, соответственно, предусматривают изготовление с концом, который равен 1,25 d. Этот стандарт соответствует немецкому стандарту DIN 939ГОСТ 22036-76 ГОСТ 22037-76 и DIN 835 для тех же классов точности, но длина конца 1,6 d, а ГОСТ 22038-76 и ГОСТ 22039-76 предусматривает длину конца, который ввинчивается длиной 2 d.Соответственно, ГОСТ 22039-76 и ГОСТ 22040-76 предусматривает длину 2,5 d.Соответствующий этому стандарту DIN 940.Шпильки для деталей, которые имеют гладкие отверстия, изготавливаются согласно ГОСТ 22041-76 и ГОСТ 22042-76Исполнение 1

ГОСТ 22042-76 шпилька для деталей с гладкими отверстиями

Исполнение 2

Все виды шпилек могут изготавливаться как с легированной и нержавеющей стали, так и с алюминия, бронзы или латуни.

Для фланцевых соединений жаростойкие шпильки изготавливаются согласно ГОСТ 9066-75. К изготовлению таких шпилек предъявляются специальные требования, так как они должны работать при температуре окружающей среды до 650 градусов. Исполняются они по чертежам типа А и Б и в двух исполнениях.Тип АГОСТ 9066-75 для изготовления фланцевых жаростойких шпилекГОСТ 9066-75, чертеж типа Б

Эти же шпильки могут изготавливаться и по ОСТ 26-2040-96, где ещё более жесткие требования по изготовлению, качеству изделия и применяемому материалу.Шпилька резьбовая или шпилька – штанга изготавливается согласно DIN 975 и 976 в зависимости от размеров. В первом случае размеры: d от 2 до 56 мм, длина 1000 и 2000 мм, во втором случае d от 2 до 42 мм, длина 1000, 2000, 3000мм.

Заводы – изготовители шпилек

Шпильки резьбовые в большом количестве изготавливаются на российских предприятиях. Очень много таких предприятий, выпускающих шпильки по ГОСТам и по заказу покупателя, находится в Республике Татарстан. Это такие, как «Нормаль- МК», « Камская Кузница», выпускающий шпильки большого диаметра, «Айрон», выпускающий фланцевые шпильки и с ввинчиваемым концом в соответствии с существующими нормативами, «КМЗ».

Есть такие предприятия и в Таганроге, причем они выпускают крепеж со специальными свойствами. Известен завод в городе Балабаново Калужской области, в городе Подольск, Московской области, выпускающий в числе другого ассортимента и шпильки с полной резьбой.Уральский метизный завод из Екатеринбурга выпускает шпильки из нержавеющей стали, шпильки для кабельных барабанов, жаропрочные и нержавеющие шпильки выпускает Чайковский завод метизов.

Также импортируются специальные виды шпилек из Китая, Тайваня и Украины. Это сантехнические шпильки, полые шпильки и им подобные виды продукции. Причем экспорт в 2017 году составил 32% от общего объема покупаемой продукции. Очень хорошее качество метизов изготовляется в Германии, причем там есть несколько заводов, поставляющих сюда свою продукцию. Это Fischer, Gunnebo. Качественная продукция и у финских производителей, предприятие Mungo. Производят неплохой метиз и турецкие компании, в Казахстане, Республике Беларусь.

Таблица размеров сантехнических шпилек-шурупов в мм
Тип	D	L	A	B	S
6х60	М6	60	25	25	4
6х80	М6	80	35	35	4
8х50	М8	50	10	35	6
8х60	М8	60	15	35	6
8х80	М8	80	35	35	6
8х100	М8	100	45	45	6
8х120	М8	120	65	45	6
8х140	М8	140	85	45	6
8х160	М8	160	105	45	6
8х180	М8	180	125	45	6
8х200	М8	200	145	45	6
10х60	М10	60	10	40	8
10х80	М10	80	10	60	8
10х100	М10	100	30	60	8
10х120	М10	120	50	60	8
10х140	М10	140	70	60	8
10х180	М10	180	110	60	8
10х200	М10	200	130	60	8

Калькулятор веса шпилек

и таблица размеров шпилек без гаек

Проверьте размеры и таблицу веса стержня с метрической и дюймовой резьбой, шпилек и шпилек с гайками и без них

Как проверить правильный вес шпильки с резьбой?

Шпильки представляют собой резьбовые части стальных стержней с резьбой по всей длине, на полпути или только на концах. Существуют разные типы шпилек с разными спецификациями и стандартами для разных типов применения.Jignesh Steel — ведущий производитель и поставщик шпилек различных типов. Калькулятор веса шпильки — это инструмент, который используется для расчета веса любой шпильки. В зависимости от марки материала, длины, диаметра и типа резьбы вес шпильки варьируется. Калькулятор веса шпильки учитывает объем шпильки и плотность счета. Вес получается путем умножения объема на плотность. Различные марки материалов имеют разную плотность.Плотность аустенитной нержавеющей стали немного ниже 8 граммов на кубический сантиметр. Существуют материалы из легированной стали, плотность которых превышает 8 граммов на кубический сантиметр. Таблица веса шпилек и гаек показывает различные размеры шпилек и их вес. Весы взвешены для известных типов и размеров и указаны в таблице. Калькулятор применяет формулы для расчета веса неизвестных размеров или ожидаемых размеров с типами. Вес шпилек различается для одного и того же размера в зависимости от типа и марки материала. Нити вызывают различия в объеме.

Как рассчитать вес шпильки с полной резьбой без гайки?

Шпилька с полной резьбой имеет меньший объем, чем шпилька с половинной резьбой. Это влияет на изменение веса для аналогичного размера, но другого типа. Как ведущий поставщик этой продукции, мы поставляем шпильки различных размеров и типов. Расчет веса важен для того, чтобы знать, какой вес эти крепежные элементы будут принимать в приложении.Особенно для приложений, где эти части участвуют в потреблении энергии, расчет веса важен, чтобы знать, сколько энергии потребуется для удержания этих частей. Не стесняйтесь обращаться к нам, чтобы узнать различные типы, размеры и вес шпилек .

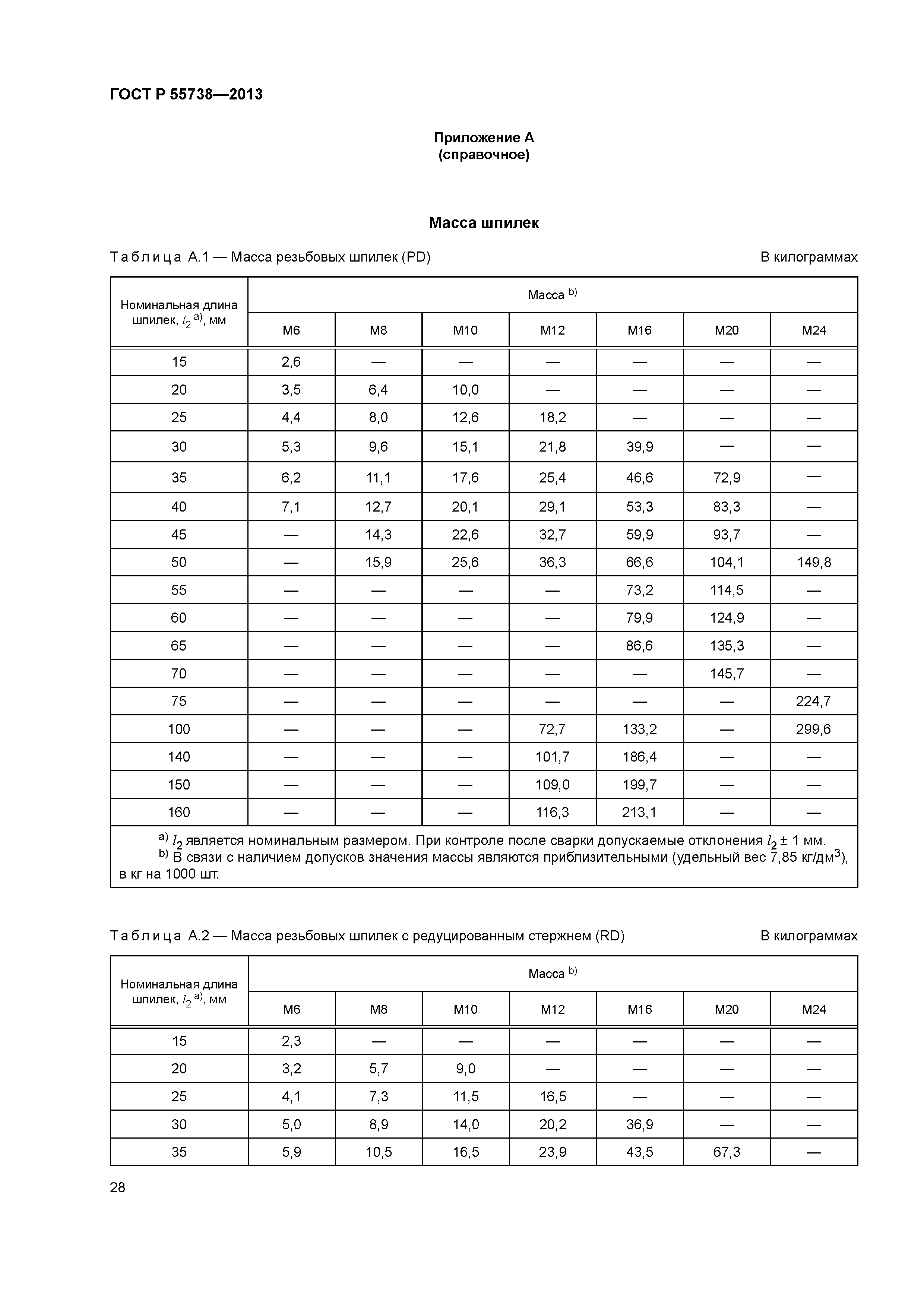

Транспортный вес наших изделий для приварки шпилек

Ниже приводится расчетный вес в упаковке и на поддоне для различных диаметров приварных шпилек.

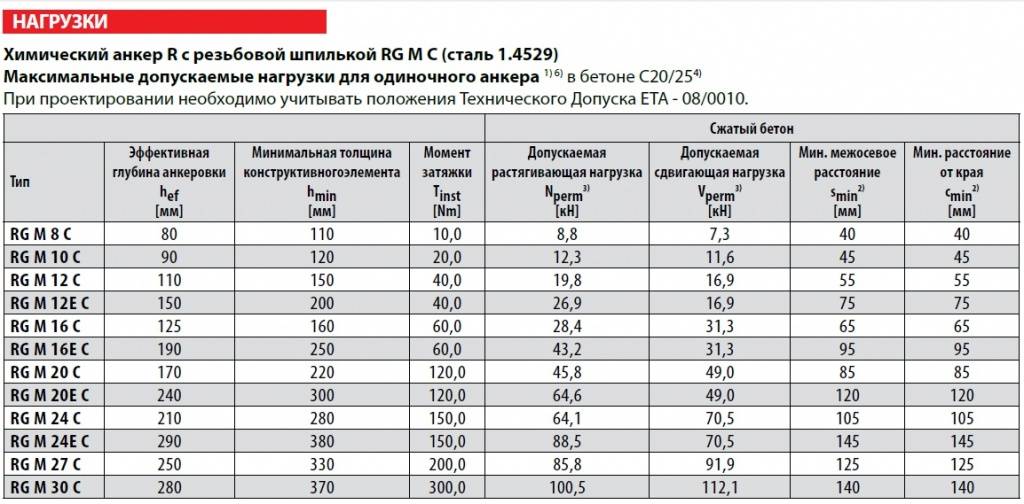

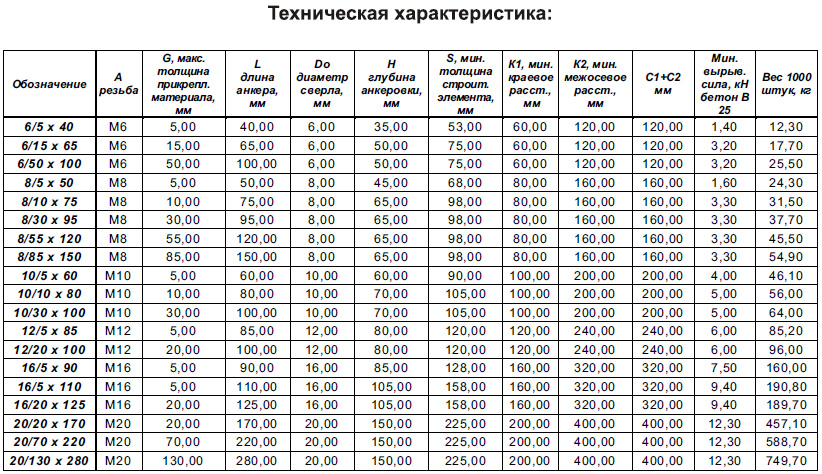

Анкеры по бетону

Шпильки диаметром 1/4 дюйма

Длина шпильки	фунтов на 1000	штук в коробке	фунтов в коробке	штук на поддоне	фунтов на поддон
1-1 / 8	22	2 000	48	54 000	1,296
2-11 / 16	43	1 000	45	27 000	1,215
3-1 / 8	50	1 000	51	27 000	1 377
4-1 / 8	63	600	38	16 200	1 026

Шпильки диаметром 3/8 ″

Длина шпильки	фунтов на 1000	штук в коробке	фунтов в коробке	штук на поддоне	фунтов на поддон
1-1 / 4	65	1 000	67	27 000	1 809
1-3 / 8	68	1 000	70	27 000	1890
1-5 / 8	77	1000	79	27 000	2 133
2-1 / 8	92	700	67	18 900	1 809
2-5 / 8	111	600	66	16 200	1,782
3-1 / 8	124	500	62	13 500	1,674
4-1 / 8	154	350	55	9 450	1,485
5-1 / 8	185	300	56	8100	1 512
6-1 / 8	212	200	44	5 400	1,188
8-1 / 8	274	125	35	3 375	945

Шпильки диаметром 1/2 ″

Длина шпильки	фунтов на 1000	штук в коробке	фунтов в коробке	штук на поддоне	фунтов на поддон
1-1 / 8	112	600	68	16 200	1836
1-3 / 8	125	500	65	13 500	1,755
1-1 / 2	132	500	68	13 500	1836
1-5 / 8	138	450	64	12 150	1,728
2-1 / 8	166	400	70	10 800	1890
2-5 / 8	198	350	71	9 450	1 917
3-1 / 8	223	300	69	8 100	1863
4-1 / 8	277	200	56	5 400	1 512
4-3 / 8	290	200	58	5 400	1 512
5-1 / 8	326	150	50	4 050	1 350
5-5 / 16	339	150	53	4 050	1,431
6-1 / 8	388	125	50	3 375	1 350
8-1 / 8	495	80	40	2 160	1 080

Шпильки диаметром 5/8 ″

Длина шпильки	фунтов на 1000	штук в коробке	фунтов в коробке	штук на поддоне	фунтов на поддон
1-7 / 16	208	400	85	10 800	2,295
1-11 / 16	227	325	77	8 775	2,079
1-15 / 16	248	300	78	8100	2,106
2-1 / 8	264	250	68	6,750	1836
2-3 / 16	270	250	71	6,750	1 917
2-11 / 16	319	250	81	6,750	2 187
3–3 / 16	363	200	75	5 400	2,025
3-11 / 16	398	150	62	4 050	1,674
4-3 / 16	444	150	69	4 050	1863
4-11 / 16	487	125	63	3 375	1,701
5-3 / 16	528	100	55	2,700	1,485
6-3 / 16	604	90	55	2,430	1,485
6-9 / 16	646	80	52	2 160	1,404
8-3 / 16	781	50	40	1 350	1 080
10-3 / 16	949	100	98	900	882

Соединители, работающие на срез

Соединители диаметром 3/4 ″

Длина шпильки	фунтов на 1000	штук в коробке	фунтов в коробке	штук на поддоне	фунтов на поддон
2. 20	352	200	71	5 400	1 917
2-11 / 16	414	150	63	7 200	3 024
3–3 / 16	478	125	60	6 000	2 800
3-11 / 16	548	100	55	4 800	2,640
4-3 / 16	600	100	62	4 800	2 976
4-11 / 16	672	75	51	3 600	2,448
5/3/16	735	60	44	2 880	2,112
5-11 / 16	797	60	48	2 880	2 304
6-3 / 16	852	60	50	2 880	2,400
6-11 / 16	905	70	64	1890	1,728
7-3 / 16	968	60	59	1,620	1 593
8-3 / 16	1,105	50	56	1 350	1 512
9-3 / 16	1,222	100	126	900	1,134
10-3 / 16	1,339	100	137	900	1,233

Соединители диаметром 7/8 ″

Длина шпильки	фунтов на 1000	штук в коробке	фунтов в коробке	штук на поддоне	фунтов на поддон
3-3 / 16	631	100	66	2,700	1,782
3-11 / 16	709	100	74	2,700	1,998
4-3 / 16	796	75	60	2,025	1,620
4-11 / 16	878	80	72	2 160	1 944
5-3 / 16	961	60	60	1,620	1,620
5-11 / 16	1 067	60	65	1,620	1,755
6-3 / 16	1,137	50	57	1 350	1,539
6-11 / 16	1,236	50	63	1 350	1,701
7-3 / 16	1 306	45	59	1 080	1 593
8-3 / 16	1 496	40	59	1 080	1 593
9-3 / 16	1,666	75	125	675	1,125
10-3 / 16	1836	75	139	675	1,251

Соединители диаметром 1 ″

Длина шпильки	фунтов на 1000	штук в коробке	фунтов в коробке	штук на поддоне	фунтов на поддон
3-1 / 4	894	75	70	2,025	1890
4-1 / 4	1 079	50	57	1 350	1,539
5-1 / 4	1 302	50	67	1 350	1 809
6-1 / 4	1 514	40	63	1 080	1,701
7-1 / 4	1,737	40	72	1 080	1 944
8-1 / 4	1 978	85	171	765	1,539
9-1 / 4	2 193	50	111	360	819

Соединители диаметром 3/4 ″ (сквозная дека)

Длина шпильки	фунтов на 1000	штук в коробке	фунтов в коробке	штук на поддоне	фунтов на поддон
3-3 / 8	500	125	62	6 000	2 976
3-7 / 8	567	100	58	4 800	2,784
4-3 / 8	625	100	62	4 800	2 976
4-7 / 8	683	75	51	3 600	2,448
5-3 / 8	754	60	45	2 880	2 160
5-7 / 8	810	60	49	2 880	2352
6-3 / 8	925	60	56	2 880	2 688

Шпильки с резьбой

Расчетный вес в фунтах на 1000 штук

Длина	1/4 ″	5/16 ″	3/8 ″	7/16 ″	1/2 ″	5/8 ″	3/4 ″	7/8 ″
3/4	8. 3	12,8	18,8	25,5	34,5
1	11,0	17,0	25,0	34,0	46,0	70,0
1-1 / 4	13,8	21,3	31,3	42,5	57,5	87,5	133,8
1-1 / 2	16,5	25.5	37,5	51,0	69,0	105,0	160,5	243,8
1-3 / 4	19,3	29,8	43,8	59,5	80,5	122,5	187,3	284,4
2	22,0	34,0	50,0	68,0	92,0	140,0	214,0	325,0
2-1 / 4	24.8	38,3	56,3	76,5	103,5	157,5	240,8	365,6
2-1 / 2	27,5	42,5	62,5	85,0	115,0	175,0	267,5	406,3
2-3 / 4	30,3	46,8	68,8	93,5	126,5	192,5	294,3	446. 9
3	33,0	51,0	75,0	102,0	138,0	210,0	321,0	487,5
3-1 / 4	35,8	55,3	81,3	110,5	149,5	227,5	347,5	568,8
3-1 / 2	38,5	59,5	87,5	119,0	161.0	245,0	374,5	568,8
3–3 / 4	41,3	63,8	93,8	127,5	172,5	262,5	401,3	609,4
4	44,0	68,0	100,0	136,0	184,0	280,0	428,0	650,0
4-1 / 4	46,8	72.3	106,3	144,5	195,5	297,5	454,8	690,6
4-1 / 2	49,5	76,5	112,5	153,0	207,0	315,0	481,5	731,3
4-3 / 4	52,3	80,8	118,58	161,5	218,5	332,5	508,3	771. 9
5	55,0	85,0	125,0	170,0	230,0	350,0	535,0	812,5

Шпильки без резьбы

Расчетный вес в фунтах на 1000 штук

Длина	3/16 ″	1/4 ″	5/16 ″	3/8 ″	7/16 ″	1/2 ″	5/8 ″	3/4 ″	7/8 ″
3/4	6.0	10,5	16,4	23,5	31,9	41,7
1	8,0	14,0	21,8	31,3	42,5	55,6	86,6
1-1 / 4	10,0	17,5	27,3	39,1	53,1	69,5	108,3	156,0
1-1 / 2	12. 0	21,0	32,7	47,0	63,8	83,4	129,9	187,2	254,0
1-3 / 4	14,0	24,5	38,2	54,8	74,4	97,3	151,6	218,4	297,5
2	16,0	28,0	43,6	62,6	85,0	111.2	173,2	249,6	340,0
2-1 / 4	18,0	31,5	49,1	70,4	95,6	125,1	194,9	280,8	382,5
2-1 / 2	20,0	35,0	54,5	78,3	106,3	139,0	216,5	312,0	425,0
2-3 / 4	22.0	38,5	60,0	86,1	116,9	152,9	238,2	343,2	467,5
3	24,0	42,0	65,4	93,9	127,5	166,8	259,8	374,4	510,0
3-1 / 4	26,0	45,5	70,9	101,7	138,1	180. 7	281,5	405,6	552,5
3-1 / 2	28,0	49,0	76,3	117,4	148,8	194,7	303,1	436,8	595,0
3–3 / 4	30,0	52,5	81,8	125,2	159,4	208,5	324,8	468,0	637,5
4	32.0	56,0	87,2	128,6	170,0	224,4	346,4	499,2	680,0
4-1 / 4	34,0	59,5	92,7	133,0	180,6	236,3	368,1	530,4	722,5
4-1 / 2	36,0	63,0	98,1	140,9	191.3	250,2	389,7	561,6	765,0
4-3 / 4	38,0	66,5	103,6	148,7	201,9	264,1	411,4	592,8	807,5
5	40,0	70,0	109,0	156,5	212,5	278,0	433,0	624,0	850,0

Сколько веса может выдержать шпилька? — Улучшенный дом

При попытке повесить на время украшения, телевизор или даже свет главный вопрос: может ли ваш шпилька выдержать вес? Шпильки — это доски, которые используются в элементах каркаса вашего дома и поддерживают стены.

При подвешивании предметов на стойке винт в стойке может выдерживать от 80 до 100 фунтов. Вся каркасная стена может выдерживать 20 000–30 000 фунтов в зависимости от ее длины. Главное, чтобы вы распределили вес между как можно большим количеством шпилек.

Шпильки расположены на расстоянии примерно 16 или 24 дюймов от центра к центру. Они проходят вдоль стены и между полом и потолком. По краю шпилек крепится гипсокартон или штукатурка для формирования стен.

Винт в шпильке обычно может удерживать 80-100 фунтов , но есть уловки, позволяющие увеличить вес, который он может выдержать.

Использование винта в шпильке

Самый быстрый способ увеличить вес, который может выдержать винт в шпильке, — это использовать, если возможно, несколько винтов. Таким образом, два винта могут удерживать 160-200 фунтов и увеличивают то же самое с еще большим количеством винтов.

Установка винта в центр шпильки также обеспечит лучшую устойчивость и поддержку. Если вы размещаете полки, такое распределение также поможет предотвратить провисание полок.Если предмет, который вы вешаете, охватывает несколько шпилек, обязательно используйте каждую из них. Это распределит вашу нагрузку, а также позволит вам удвоить винты.

Винт, которым вы пользуетесь, имеет значение

Также имеет значение марка винта, который вы используете. Дешевый шуруп для гипсокартона выдержит меньший вес, чем строительный шуруп. Если вы вешаете что-то тяжелое, рекомендуется использовать винты получше. Строительные саморезы также имеют нарезку резьбы. Это значительно упрощает размещение вещей.

Выполнение математики: пример

Если учесть 8-футовый пролет полок, стойки находятся на расстоянии 16 дюймов друг от друга.В этом случае должно быть пять шипов над этой областью. Используя два винта на стойку, каждая из полок может выдержать 800–1000 фунтов. Полки весят около 30 фунтов. Они будут использоваться для хранения примерно 40 фунтов предметов хранения. При использовании этого метода вся стена из шпилек обычно может удерживать 20 000–30 000 фунтов.

Вывод из этого примера заключается в том, что вы хотите, чтобы ваш винт и шпилька были более чем достаточно прочными, чтобы удерживать предмет. Для этого на шурупах сложите вдвое. Перестроение очень важно, чтобы все не рухнуло.

При подвешивании тяжелых предметов, таких как картины, зеркала, полки или системы крепления телевизоров, они должны быть прикреплены к стойке с помощью креплений или ангаров. Часто невозможно повесить такие тяжелые предметы на стену в одиночку, поскольку она недостаточно прочна.

Дополнительные преимущества использования шпилек

Шпильки

также дольше удерживают застежки, поэтому они не выдергиваются из-за веса подвешиваемого предмета. Наилучшее размещение застежки — в центре шпильки, так как она обеспечивает наилучшую поддержку.

Стальные шпильки можно найти в некоторых домах, для которых может потребоваться специальный крепеж. Сюда могут входить болты-откидные болты для поддержки тяжелых и громоздких предметов. Вы можете проверить наличие гвоздей, проведя магнитом по стене. Деревянные гвоздики будут иметь гвозди, а винты будут притягивать магнит.

С другой стороны, стальные шпильки

будут иметь сильное притяжение по всей высоте и длине шпильки. Другой вариант — использовать электронный поисковик, который обычно может обнаруживать металл в стене.

Два варианта поиска шпильки: электронный поиск шпильки или вручную.

Использование прибора для поиска шпилек

Если в вашем доме есть гипсокартон, использование прибора для поиска стоек — быстрый и точный способ найти их. Поисковик для штукатурки менее эффективен для штукатурных стен, но может иметь полезную функцию сканирования металла. Эта функция может помочь вам найти гвозди, которыми штукатурка крепится к шпильке.

Шаги по использованию электронного прибора для поиска гвоздей

Чтобы найти шпильку с помощью электронного средства поиска шпильки:

Найдите, на какой высоте стены вы хотите начать поиски потенциальной гвоздика. Это должно основываться на высоте установки крепежа, который вы используете для фиксации желаемого объекта.
При необходимости откалибруйте искатель шпилек. Обычно это делается путем размещения его на стене, где нет никаких стоек, и активации искателя. Если он откалиброван, поисковик покажет это. Если нет, переместитесь и попробуйте еще раз. Обязательно следуйте инструкциям производителя, чтобы добиться наилучших результатов.
Переместите прибор для поиска шпилек по поверхности на высоте желаемой застежки. Искатель шпильки подаст сигнал, когда он обнаружит шпильку. Отметьте расположение шпильки. При необходимости проведите повторную калибровку. Найдите другой край шпильки и отметьте его. Эта отметка должна быть примерно на 1 ½ дюйма от первой. Отметьте середину, так как это центр гвоздика.
Найдите несколько точек на шпильке и найдите другие ближайшие шпильки, используя шаги, описанные выше. Это гарантирует, что вы успешно нашли шпильку.

Поиск шпильки вручную

Чтобы найти шпильки вручную:

Оцените расположение стоек, глядя на стену. На гипсокартоне — выступающие или вдавленные вертикальные неровности. Они указывают на крепежи, которыми панели крепятся к шпилькам. Это даст вам оценку центра шипов.
Постучав по стене рукой или молотком, вы можете найти гвоздь. Низкий глухой звук указывает на отсутствие шпильки. Постукивание по шпильке дает более высокий и твердый звук.
Если вы считаете, что нашли шпильку, укажите ее местоположение. При необходимости измерьте расстояние между шпильками, так как они должны находиться на расстоянии 16 или 24 дюймов друг от друга.Чтобы подтвердить наличие шпильки, забейте небольшой финишный гвоздь. Если это шпилька, вы должны почувствовать сопротивление. Однако вам может потребоваться заделать отверстие после удаления гвоздя.

Наши последние заметки

При использовании любого из методов убедитесь, что вы действительно находите шпильки. Другие объекты, такие как трубы или трубопроводы, могут показаться шпильками, но это не так. Если вы думаете, что нашли шпильку, проверьте несколько точек на ней, чтобы убедиться, что она вертикальна.

Найдите несколько шпилек и измерьте расстояние между ними, чтобы убедиться, что они находятся на расстоянии 16 или 24 дюймов от центра к центру.Если измеренное расстояние отличается от указанного, вы, вероятно, нашли что-то другое, кроме шпильки.

Убедитесь, что вы знаете о других предметах, которые могут быть в стене, включая воздуховоды, электрические провода и водопроводные трубы. Будьте осторожны при установке застежек вокруг этих предметов.

Совет, чтобы узнать, где расположены стойки, — протянуть полоску малярной ленты по всей длине стены и отметить места.

Сколько весит металлическая шпилька?

Конструкционная сталь Шпильки доступны с пределом текучести 33, 40 и 50 KSI (KSI = 1000 фунтов на квадратный дюйм).Размеры даны для глубины или размера стенки, ширины фланца и возвратной кромки, веса на погонный фут и полезной площади в квадратных дюймах.

Нажмите, чтобы увидеть полный ответ

Так, металлические гвоздики легче деревянных?

Вы можете положиться на стальные шпильки , чтобы оставаться прямыми и прочными на протяжении всего срока службы , чем . Стальные шпильки весят меньше , чем деревянные . По своей природе они на легче , что упрощает хранение больших объемов и упрощает обслуживание после установки. Металлические гвоздики не подвержены воздействию термитов или огня.

Кроме того, выдерживают ли металлические шпильки нагрузку? Металлические стойки более тяжелой толщины используются в несущих стенах и конструкциях, таких как наружные стены. Более легкие металлические стойки используются в несущих приложениях, не несущих , таких как некоторые внутренние стены, полустены и перегородки. Металлические шпильки доступны во многих из тех же основных размеров, что и деревянные шпильки .

Также вопрос, насколько велика металлическая шпилька?

Для стены Обрамление Фланец металлических шпилек имеет размеры 1 5/8 дюйма, что немного больше, чем узкая грань номинального куска двухдюймового пиломатериала, который в наше время действительно имеет размер 1 1/2 дюйма. Шпилька с размером перемычки или длинной лицевой стороной 3 1/2 дюйма называется 350S и заменяет собой шпильку два на четыре.

Могут ли металлические шпильки поддерживать телевизор?

Металлические шпильки полые и узкие, поэтому вам понадобится оборудование, которое будет достаточно прочным, чтобы выдержать вес телевизора , и достаточно длинным, чтобы дотянуться до шпилек .Защелкивающиеся рычаги прочнее, чем болт или дрель, и можно использовать в качестве анкера для установки плоского экрана TV — из металла , гипсокартона и штукатурки.

Структурные шпильки | Строительные системы ClarkDietrich

Наружные ненесущие стены

Инструменты дизайна:

Столы с ограниченной высотой:

Системы каркаса навесных стен поддерживают внешнюю обшивку или облицовку коммерческих и промышленных зданий.Шпильки для этих систем каркаса должны выдерживать:

Вес облицовочного материала (металл, камень, плитка и т. Д.).
Ветровые нагрузки, которым они будут подвергаться.

Наружные навесные стены несут неосевую нагрузку и должны быть спроектированы таким образом, чтобы выдерживать самые высокие боковые нагрузки, ветер или сейсмические воздействия, предписанные строительными нормами для конкретного местоположения и типа строительства. Ограниченные значения высоты в указанном выше инструменте поиска и в таблицах относятся только к однопролетным системам.Рекомендуется иметь вертикальный отклоняющий зазор между верхней частью шпильки и верхней направляющей для перемещения основной конструкции в соответствии с требованиями E.O.R. В этом состоянии используется гусеничная система с глубоким прогибом ног.

Боковая нагрузка / Расчетная нагрузка

Наружные навесные стены должны быть спроектированы таким образом, чтобы выдерживать самые высокие боковые нагрузки, ожидаемые для конкретного местоположения и типа конструкции. Давление ветра можно найти на структурных чертежах проекта в разделе «Общие примечания». Требуемые поперечные нагрузки для проектирования должны быть предусмотрены E.O.R. или инженер по специальности.

Таблица нагрузки / пролета Примечания по давлению ветра

Только IBC 2012 / ASCE 7-10

Из-за изменений в строительных нормах и правилах моделирования расчетные ветровые нагрузки, определенные с помощью IBC 2012 / ASCE 7-10, представляют собой нагрузки уровня прочности (LRFD) по сравнению с теми, которые определены в более ранних кодексах IBC, которые представляли собой нагрузки уровня обслуживания (ASD). Таблицы нагрузки / пролета, представленные в этом инструменте поиска, основаны на ветровых нагрузках уровня обслуживания (ASD).Поэтому, чтобы правильно использовать таблицы нагрузки / пролета в этом инструменте, умножьте расчетное давление ветра IBC 2012 / ASCE 7-10 на 0,6 (см. Раздел 2.4 ASCE 7-10) перед вводом таблиц нагрузки / пролета.

Пример:
ASCE 7-10 Расчетное расчетное ветровое давление = 16 фунтов на квадратный фут (нагрузки на уровне прочности, LRFD)
Преобразовать в нагрузку на уровне обслуживания (ASD) = 16 фунтов на квадратный фут x 0,6 = 10 фунтов на квадратный фут
Используйте 10 фунтов на квадратный фут в качестве значения давления, используемого в этой таблице, чтобы определить член пролет

Любой другой строительный код

Таблицы нагрузки / пролета, представленные в этом инструменте поиска, основаны на ветровых нагрузках уровня обслуживания (ASD). Если используемая ветровая нагрузка соответствует этому критерию, ее не нужно изменять перед использованием таблиц.

Прогиб

Основная цель определения допустимого прогиба стоек для каркаса навесной стены — это фактически определение допустимого прогиба для облицовочных материалов стен. Металлический стержень пластичен и поэтому может работать в широком диапазоне прогибов. Материалы облицовки стен имеют тенденцию быть более хрупкими (кирпич, штукатурка или EIFS) и, следовательно, имеют более строгий максимально допустимый прогиб.Архитектор проекта или спецификация проекта должны указать, каков допустимый прогиб для данного материала облицовки стен.

Типичные требования к отклонению: (L = длина в дюймах)

L / 240 Внешний сайдинг или EIFS
L / 360 Наружная штукатурка
L / 600 Наружный кирпич или камень
L / 720 Наружный кирпич или камень

Например, 20-футовая стена на L / 240 (L = длина в дюймах, деленная на 240) может иметь боковой прогиб (20×12 / 240) = 1 дюйм.

Предельные высоты

Предельные высоты основаны на непрерывной боковой опоре (жесткой оболочке) на каждом фланце по всей высоте шпильки. Горизонтальные структурные перемычки (или связи) по умолчанию устанавливаются на расстоянии 4 фута от центра для целей значений, показанных в инструменте поиска и в таблицах. Фактическое перекрытие, которое в конечном итоге будет обеспечено, должно быть определено лицензированным инженером по специальности, ответственным за конструкцию холодногнутой стали для данного проекта. Обратитесь в службу технической поддержки ClarkDietrich, чтобы определить максимальное расстояние между поперечными распорками.

Добавление дополнительных горизонтальных перемычек не уменьшит фактический прогиб стены. Для уменьшения прогиба каркаса стены требуется либо более тяжелый элемент, либо должна быть предусмотрена промежуточная структурная опора.

См. Все примечания к дизайну внизу средства поиска и таблиц.

Hague Fasteners — Специальный производитель нестандартных креплений в Великобритании

Специальные крепежные детали с 1971 г.

ДОБРО ПОЖАЛОВАТЬ В HAGUE FASTENERS LIMITED BRITISH MANUFACTURING EXCELLENCE
Hague Fasteners — это частная компания, основанная в 1971 году.Мы являемся производителями всех типов резьбовых и фрезерованных специальных крепежных изделий из самых разных материалов, являемся экспертами в производстве болтов и гаек.
Мы занимаем определенную нишу на рынке крепежных изделий, производя и поставляя крепежные детали, которые труднодоступны, то есть товары, которые не всегда доступны на обычных складах крепежных изделий. Мы производим любые товары, которые вы не можете купить в готовом виде, небольшими и средними партиями, от единичных прототипов до 5, 10, 25 штук, до нескольких сотен, где это необходимо, часто из сложных материалов и до уникальных дизайнов клиентов и чертежей OEM.
Наши значительные запасы высокопрочной стали и прутков из суперсплавов позволяют нам предлагать стандартные, модифицированные стандартные и специально разработанные специальные крепежные элементы в очень короткие сроки, при необходимости в часах.
За более чем 45 лет производства болтов и гаек в Великобритании компания Hague Fasteners имеет завидную репутацию одного из самых надежных производителей специальных крепежных элементов и болтов по индивидуальным чертежам и уникальным дизайнам.
Мы будем рады получить ваш следующий запрос и надеемся, что вы посетите наш веб-сайт и увидите широкий спектр продуктов и услуг, с которыми мы можем вам помочь.Воспользуйтесь нашим ЧАТОМ по специальным крепежам в прямом эфире или заполните форму быстрого запроса, либо позвоните, факс или напишите нам по электронной почте с любыми вашими требованиями к специальным крепежам. Все Контактные данные доступны на нашей странице «КОНТАКТЫ»
На нашем обширном веб-сайте показано огромное разнообразие специальных крепежей, которые может производить компания Hague Fasteners. В нашей галерее LIVE Special Fastener Gallery представлены обновления последних произведенных нами продуктов Special Fasteners.
Пожалуйста, уделите немного времени и просмотрите наш веб-сайт по специальным крепежам, чтобы узнать, как мы можем стать вашим специальным решением для крепежных изделий.

Соединители со сдвигом 3/4 дюйма | BlueArc
Голова
Диаметр
После сварки
Уменьшение длины
Кузов
Диаметр
Филе
Диаметр
61000 фунтов на кв. Дюйм
65000 фунтов на кв. Дюйм
минимум
минимум
49000 фунтов на кв. Дюйм
51000 фунтов на кв. Дюйм
минимум
минимум
17% минимум
20% минимум
14% минимум
15% минимум
50% минимум
50% минимум
Голова
Высота
Всего
Длина
Прочность на разрыв
Предел текучести
Относительное удлинение (% на 2 дюйма)
Относительное удлинение (% в диаметре 5x)
Уменьшение площади
Филе
Высота
ШПИНЫ ТИПА A — шпильки общего назначения.
ШПИНЫ ТИПА B с головкой, изгибом или другой конфигурации
, которые используются в качестве основного компонента в составной балке
проект в строительстве.
Соединители, работающие на сдвиг, могут изготавливаться любой длины сверх стандартного минимума.
При сварке углов обычно требуется более длинный захват.
Обратитесь к своему торговому представителю за помощью по номеру
аксессуары для этого типа приложений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВАРОЧНОЙ ШПИЛЬКИ
УПАКОВКА ДЛЯ ШПИЛЬКИ
МАССА СВАРОЧНОЙ ШПИЛЬКИ
Bluearc
P / N
SC75-318
SC75-418
SC75-518
SC75-618
SC75-718
SC75-818
SC75-918
SC75-1018
SC75-1218
SC75-1618
штук по
Коробка по
штук в
Ящик
Поддон
1,000 шт.
Ящик
Поддон
Поддон
Масса
Масса
Масса
Сварная основа
Всего
Диаметр
Длина
3/4
3/4
3/4
3/4
3/4
3/4
3/4
3/4
3/4
3/4
3 3/16
4 3/16
5 3/16
6 3/16
7 3/16
8 3/16
9 3/16
10 3/16
12 3/16
16 3/16
125
48
100
48
60
48
60
48
60
27
50
27
6 000
60 фунтов
2880 фунтов
478 фунтов
4 800
63 фунта
3024 фунтов
600 фунтов
2 880
43 фунта
2064 фунтов
735 фунтов
2 880
51 фунт
2448 фунтов
852 фунтов
1,620
59 фунтов
1593 фунтов
968 фунтов
1,350
56 фунтов
1512 фунтов
1105 фунтов
СОЕДИНИТЕЛЬ СРЕЗНИКА
МЕХАНИЧЕСКИЕ СВОЙСТВА
ТИП A
ТИП B
100
9
900
123 фунтов
1107 фунтов
1,222 фунтов
100
9
900
137 фунтов
1,233 фунтов
1339 фунтов
1,100
1
1,100
1760 фунтов
1760 фунтов
1599 фунтов
1 000 900 13
1
1 000 900 13
2000 фунтов
2000 фунтов
2000 фунтов
Диаметр головки @ 1 1/4 дюйма и высота головки @ 3/8 дюйма для всех соединителей 3/4 дюйма
Соединители, работающие на срез:
Используется во всех типах бетонных соединений.Их можно приваривать к плоским или вертикальным поверхностям, а также к внутренней или внешней стороне уголка.
(см. Ниже)
Длина:
Длина указана до сварки. Диаметр шпильки менее 5/8 дюйма будет примерно на 1/8 дюйма короче после сварки. Диаметр шпильки 5/8 — 3/4 дюйма будет меньше
.
будет примерно на 3/16 дюйма короче — диаметр шпильки 1 дюйм будет примерно на 1/4 дюйма короче после сварки.
Материал:
Низкоуглеродистая сталь, ASTM A29, 1010-1020.Также доступен из свариваемой нержавеющей стали. Тип 302 является наиболее часто используемым.
внутри
угол
СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
Голая балка
Через палубу
вне
угол
Патрон
Рукоятка
Фут
Феррула
СН75
СН75
GS75
GWTD87
FTLS20
FTTD
75F
75TD
www.
