Вес паронит: Расчетный вес паронита

Расчетный вес паронита



Марка паронита	Толщина паронита, мм	Вес паронита, кг	Марка паронита	Толщина паронита, мм	Вес паронита, кг
Паронит ПОН — Б ПОН — А	0,4	0,73	Паронит ПМБ	0,4	0,70
	0,5	0,91		0,5	0,88
	0,6	1,10		0,6	1. 06
	0,8	1,45		0,8	1,42
	1,0	1,80		1,0	1.74
	1,5	2,77		1,5	2,63
	2,0	3,66		2,0	3,54
	2,5	4,65		2,5	4,38
	3,0	5,55		3,0	5.28
	4,0	7,40		4,0	7,12
	5,0	9,25		5,0	8,80
	6,0	11,40



Марка паронита	Толщина паронита, мм	Вес паронита, кг	Марка  паронита	Толщина паронита, мм	Вес паронита, кг
Паронит ПК	0,4	0,88	Паронит ПМБ-1 Паронит ПЭ ВАТИ-44 ВАТИ-22 ВАТИ-ТС ВАТИ-Стандарт	0,4	0,72
	0,5	1,10		0,5	0,90
	0,6	1,32		0,6	1,08
	0,8	1,76		0,8	1,44
	1,0	2,20		1,0	1,80
	1,2	2,64		1,5	2,70
	1,5	3,30		2,0	3,60
	2,0	4,40		2,5	4,50
	3,0	6,60		3,0	5,40
				4,0	7,20



Марка паронита	Толщина паронита, мм	Вес паронита, кг
Паронит ПА ПКД Ферронит 101 ВАТИ-45	0,6	1,62
	0,7	1,79
	0,8	1,96
	1,0	2,30
	1,2	2,64
	1,5	3,15
	2. 0	4,00
	2,5	4,85
	3,0	5,70



Марка паронита	Толщина, мм	Вес паронита, кг
ЛА — АС ПДД	1,2	3,17
	1,4	3,70
	1,5	3,96
	1,75	4,62
	2,0	5,28
	3,0	7,92



Copyright © 2010 — 2022
Компания ООО ПромКапиталЪ

Разработка сайта — megagroup. ru

размеры, вес, области применения и технические характеристики

Паронит листовой представляет собой асбестовый или безасбестовый материал, изготавливаемый из:

• синтетических каучуков;
• различных наполнителей;
• асбестовых волокон;
• вулканизирующих агентов.

В процессе производства сырьевая масса прессуется, в итоге удается получить листы, толщина которых изменяется от 0,4 до 6 мм. Тогда как размеры самого листа могут быть разными.

Области применения

Используется вышеупомянутый материал для уплотнения соединений, которые испытывают в процессе эксплуатации воздействия агрессивных сред или высоких температур. Особые свойства позволяют использовать паронит в разных областях промышленности и народного хозяйства, в:

• нефтедобывающей области;
• машиностроении;
• электроэнергетике;
• химической промышленности;

Материал отличается эластичностью, поэтому применять его можно и в других областях, например, на производствах, где налажено изготовление ортопедических элитных матрасов и электрических машин.

Технические характеристики

Паронит листовой хорошо поддается штамповке. Он используется в промышленности, а его плотность может изменяться в пределах от 1,5 до 1,8 г/см³, однко это значение может быть выше или ниже. При длительном хранении материала он не деформируется, не подвергается влиянию грибов и бактерий, что позволяет использовать его в районах с умеренным и тропическим климатом.

Материал способен сохранять свойства при температуре в пределах от -50 до +490 °С. О качестве свидетельствует эластичность, ведь при сгибании материал не покрывается трещинами и не ломается.

Разновидности паронита и области их использования

Паронит листовой изготавливается по государственным стандартам 481-80 и представляет собой материал общего назначения. Его используют для уплотнения неподвижных деталей, которые находятся в рабочих в средах, среди них следует выделить:

• газообразный аммиак;
• солевые растворы;
• жидкий кислород;
• нефтепродукты.

На сегодня известны разновидности паронита, которые могут использоваться при максимально жестких условиях. Например, ПОН-А применяется в роли уплотнителя соединений, которые ложатся в основу оборудования, функционирующего в водных растворах солей, в кипящей жидкости и паре.

С помощью ПОН-Б осуществляется уплотнение элементов оборудования и трубопроводов, которые эксплуатируются в сухих, инертных и нейтральных газах, а также кипящей воде. Паронит способен довольно стойко претерпевать воздействие минеральных масел.

Дополнительные подвиды

Существует еще одна разновидность паронита – ПМБ, которая предназначена для прокладки между элементами промышленных агрегатов, компрессоров, между деталями внутреннего сгорания. Используется эта разновидность еще и для герметизации соединений. Она отличается устойчивостью свойств при условиях воздействия сред с повышенным содержанием кислорода и азота. Не потеряет технических характеристик данная разновидность паронита под воздействием разного рода нефтепродуктов.

Для изоляуции соединений и деталей оборудования, которое работает в морской воде, изготавливается разновидность ПМБ-1. Она же используется для герметизации элементов двигателей внутреннего сгорания. Паронит листовой выпускается в кислотостойкой и электролизерной разновидностях, которые используются для эксплуатации в щелочах и агрессивных кислотах.

Размеры и вес паронита

Вес паронита листового может изменяться в зависимости от разновидности. Например, если толщина ПОН составляет 0,4 мм, а размеры равны 1х1 м, то вес эквивалентен 0,8 кг. С увеличением размеров до 1,5х3 м вес будет равен 3,6 кг, толщина листа остается прежней.

С увеличением толщины до 1,5 мм вес 1 м² повысится до 3,3 кг. Если же размеры составят 1,5х1,7 м, вес листа будет равен 8,4 кг. Лист самого большого размера, параметры которого равны 1,5х3 м, при толщине в 1,5 мм будет весить 14,9 кг. Данная разновидность паронита выпускается в самой большой толщине, равной 6 мм, в этом случае квадратный метр будет весить 12,5 кг, тогда как если размеры будут увеличены до 1,5х3 м, то весить полотно будет 56,3 кг.

В продаже можно встретить паронит листовой 2 мм под маркировкой ПМБ. Если размеры листа этой разновидности составят 1х1 м, то весить полотно будет 4,5 кг. С увеличением размеров до 1,5х3 м вес увеличится до 20,3 кг. Паронит листовой 3 мм с такой же маркировкой будет весить 7,5 кг, если размер листа составит 1 м². С увеличением размеров до 1,5х1,5 м вес увеличивается до 16,9 кг.

Технология производства

При изготовлении паронита общего назначения применяется высококачественный натуральный каучук. Некоторые производители при дефиците этого сырья могут использовать синтетический каучук, его цена, как и качество, несколько ниже. Свойства парониту придают асбестовые волокна.

Если материал в конечном итоге будет использоваться в сложных условиях, должен быть применен в процессе производства длинноволокнистый хризотиловый асбест высокого качества, который относится к группе 3 или 4. Это верно, если в итоге необходимо получить определенные параметр, в качестве основного из которых выступает разрывная нагрузка. Рабочая температура такого материала составляет +350 °С.

Когда материал предполагается использоваться в жестких условиях и при более низких температурах, а его рабочая среда составит +150 °С, в производстве используется хризотиловый асбест, относящийся к группе 5 или 6.

Паронит листовой, размеры которого были упомянуты выше, может иметь разные технические характеристики, на которые влияет количество натурального каучука, используемого при производстве. Определённые технические параметры есть возможность придать парониту, если использовать специальные добавки в нужных пропорциях.

Заключение

Паронит листовой, фото которого представлены в статье, является самым распространённым и универсальным прокладочным материалом. Предел его текучести равен 320 МПа. Как только этот уровень будет достигнут, материал начинает течь, все неплотности и соединения заполняются и герметизируются. Для повышения эффективной герметизации толщина должна быть меньше, но ее должно быть достаточно для заполнения неровностей соединения и канавок. Если используется более толстая прокладка, то повышается вероятность ее выдавливания, что может стать причиной разгерметизации соединения.

Дополнительной особенности паронита является еще и то, что он хорошо поддается обработке и раскрою. Из него можно вырезать прокладки сколь угодно сложной конфигурации. Они могут использоваться в разных климатических зонах, где температура окружающей среды не опускается ниже -60 °С. Материал не является коррозионно- активным, а его плотность в зависимости от толщины изменяется от 1,8 до 2 г/см³.

что это, характеристики и свойства, применение, марки, вес

14.06.2022

Паронит — что это, характеристики и свойства, применение, марки, вес

Паронит представляет собой уплотнительный и прокладочный материал, получаемый путем вулканизации каучука с добавлением асбеста и иных компонентов. Выпускается, в основном, в форме листов и используется для уплотнения и герметизации в разных отраслях промышленности и строительства.

Особенности паронита

Вне зависимости от технологии производства различных видов паронита, этот материал обладает целым рядом характеристик и преимуществ, присущих всем типам:

• стойкость к экстремальным температурным условиям – от +490 °С для обычных видов, до +600 °С для специальных;
• огнеупорность;
• способность выдерживать увеличенное давление;
• представляет собой уплотнитель высокого качества при условии достаточного сдавливания при монтаже;
• устойчивость к химически и биологически активным средам;
• легко подвергается обработке и резке, что позволяет получить фрагменты нужной формы;
• допускается склеивание нескольких паронитовых листов, что позволяет получить уплотнительный материал большого размера.

Также следует отметить, что приложение давления в 320 МПа приводит к текучести материала. Это позволяет обеспечить максимальную герметизацию за счет заполнения мест неплотного прилегания деталей.

Как и любой другой материал, паронит имеет ряд недостатков, ограничивающих области его применения:

• для достижения плотного прилегания к уплотняемой поверхности, его необходимо подвергать воздействию высокого давлению;
• неправильно подобранный по толщине материал может быть выдавлен из уплотняемых соединений в процессе монтажа;
• отличается высокой адгезией, что приводит к сложностям в процессе его демонтажа, так как он очень прочно склеивается с уплотняемой поверхностью.

Эти особенности определяют возможные сферы применения паронита.

Сферы применения

Листовой паронит незаменим в тех случаях, когда использование герметика или резиновых прокладок невозможно ввиду особых условий эксплуатации, а также в связи с невозможностью частой замены прокладок. Этот материал отличается устойчивостью к кислотам, щелочам, перепадам температур, в том числе высоких, открытому огню, маслам, давлению.

К этому списку стоит добавить и продолжительный срок службы. Все эти характеристики позволяют работать с паронитом в машиностроительной, нефтяной, химической промышленности, металлургии.

Ограничением при использовании паронитового уплотнителя является соединение с поверхностями, легко подвергающимися сдавливанию, поскольку в процессе уплотнения к нему требуется прилагать повышенное сдавливающее усилие. Это обусловлено тем, что паронит менее податлив, чем резина или герметик.

Существует несколько видов паронита, каждый из которых подходит для эксплуатации в тех или иных условиях.

Виды паронита и расшифровка маркировки

1. ПА, иначе называемый ферронитом. Технологический процесс производства предполагает использование армирующей сетки из металла.
2. ПОН. Листовой паронит общего назначения.
3. ПЭ. Электролизерная разновидность, устойчивая к высокощелочным средам.
4. ПК. Марка, используемая в условиях воздействия кислот.
5. ПМБ. Маслобензостойкая марка, не подвержена воздействию масел, бензина и другого топлива.
6. ПДД. В ходе производства подвергается армированию, применяется в дизельных двигателях.
7. ПКД. Армированный материал, применяемый в карбюраторных двигателях.

Паронит общего назначения производится в строгом соответствии с ГОСТ 481-80. Его применяют для уплотнения деталей, находящихся в неподвижном состоянии. При этом возможно использование в таких рабочих средах, как аммиак в газообразном состоянии, растворы солей, кислород в жидком виде, нефтепродукты.

Некоторые виды ПОН подходят для использования в условиях экстремального воздействия. Так, например, ПОН-А может работать уплотнителем в узлах оборудования, взаимодействующего с растворами солей, горячим паром или кипятком. ПОН-Б используется в элементах трубопроводов, выдерживает воздействие пара, кипящей воды, сухих газов. ПОН-В не боится паров минеральных масел.

Для использования в агрегатах промышленного назначения, двигателей внутреннего сгорания, трубопроводов и компрессоров выпускается Паронит ПМБ. Он устойчив к средам, в которых повышено содержание азота и кислорода, выдерживает воздействие нефтепродуктов, как легких, так и тяжелых. Соединения и детали оборудования, подвергающеaгося воздействию жидкостей ВПС и соленой воды, герметизируются ПМБ-1. Он подходит также для двигателей внутреннего сгорания.

ПЭ и ПК парониты производятся для использования в условиях агрессивных кислот и щелочей.

Лучше понять отличия видов паронита и сфер применения каждого из них поможет таблица:

Марка паронита	Рабочая среда	Предельное давление МПа (кгс/см кв.)	Предельная температура	Тип соединения
ПОН	Пресная вода, в том числе высокой температуры, горячий пар	6,4 (64)	-50 – +450	Для гладких неподвижных соединений при условии, что давление рабочей среды не превышает 4 МПа (40 кгс/см кв. ), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и иных агрегатов
ПОН	Водные растворы солей, аммиак в жидком и газообразном виде, спирты	2,5 (25)	-40 – +200	Для неподвижных соединений типа «гладкие» при давлении рабочей среды не более 4 МПа (40 кгс/см кв.), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПОН	Кислород и азот в жидком виде	0,25 (2,5)	-182	Для неподвижных соединений типа «гладкие», если давление с рабочей среды не превышает 4 МПа (40 кгс/см кв.), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПОН	Нефтепродукты	2,5 (25)	200	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв. ), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПМБ	Нефтепродукты, масляные фракции, расплав воска	3,0 (30)	300	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПМБ	Углеводороды C1–С5 в сжиженном и газообразном виде	2,0 (20)	-40 – +100	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПМБ	Рассолы	10,0 (100)	-40 – +50	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв. ), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПМБ	Коксовый газ	6,4 (64)	490	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПМБ	Кислород и азот в газообразном виде	5,0 (50)	150	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПМБ-1	Тяжелые и легкие нефтепродукты, масляные фракции	16,0 (160)	-40 – +250	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 2,5 МПа (25 кгс/см кв. ), «шип-паз», «выступ-впадина», сосудов, аппаратов насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПМБ-1	Гидравлические жидкости	16,0 (160)	-40 – +100	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 2,5 МПа (25 кгс/см кв.), «шип-паз», «выступ-впадина», сосудов, аппаратов насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПМБ-1	Морская вода	10,0 (100)	-2 – +50	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 2,5 МПа (25 кгс/см кв.), «шип-паз», «выступ-впадина», сосудов, аппаратов насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПМБ-1	Хладоны 12, 22, 114В-2	2,5 (25)	-50 – +150	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 2,5 МПа (25 кгс/см кв. ), «шип-паз», «выступ-впадина», сосудов, аппаратов насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПК	Кислоты, щелочи, окислители, нитрозные и иные агрессивные газы	2,5 (25)	250	Для неподвижных соединений типа «гладкие», «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов
ПК	Органические растворители	1,0 (10)	150	В прокладках спиральнонавитого типа. Используется как мягкий наполнитель
ПА	Пресная перегретая вода, насыщенный и перегретый пар	10,0 (100)	450	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв. ), «шип-паз», «выступ-впадина» сосудов и аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПА	Нейтральные инертные, сухие газы, воздух	7,5 (75)	250	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.), «шип-паз», «выступ-впадина» сосудов и аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПА	Тяжелые и легкие нефтепродукты, масляные фракции	7,5 (75)	400	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.), «шип-паз», «выступ-впадина» сосудов и аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
ПЭ	Щелочи концентрацией 300-400 г/дм куб. , водород, кислород	2,5 (25)	180	Для уплотнения собираемых в батарею ячеек в электролизерах и для электрической изоляции ячеек друг от друга. Герметизация происходит при давлении не менее 10 МПа (100 кгс/см кв.) для электролизеров, работающих под давлением 0,02 МПа (0,2 кгс/см кв.) и 30 МПа (300 кгс/см кв.) для электролизеров, работающих под давлением 1 МПа (10 кгс/см кв.)
ПОН-А	Пресная перегретая вода, насыщенный и перегретый пар	4,5 (45)	450	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.) «шип-паз», «выступ-впадина», сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов
ПОН-А	Водные растворы солей, аммиак в жидком и газообразном состоянии	2,5 (25)	-40 – +150	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв. ) «шип-паз», «выступ-впадина», сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов
ПОН-А	Тяжелые и легкие нефтепродукты	2,3 (23)	175	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.) «шип-паз», «выступ-впадина», сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов
ПОН-Б	Пресная перегретая вода, насыщенный и перегретый пар, сухие нейтральные и инертные газы	6,4 (64)	-50 – +450	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.) «шип-паз», «выступ-впадина», сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов
ПОН-Б	Воздух	1,0 (10)	-50 – +100	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв. ) «шип-паз», «выступ-впадина», сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов
ПОН-Б	Водные растворы солей, жидкий и газообразный аммиак, спирты	2,5 (25)	-40 – +200	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.) «шип-паз», «выступ-впадина», сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов
ПОН-Б	Кислород и азот в жидком состоянии	0,25 (2,5)	-182	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв.) «шип-паз», «выступ-впадина», сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов
ПОН-Б	Тяжелые и легкие нефтепродукты	2,5 (25)	200	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см кв. ) «шип-паз», «выступ-впадина», сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов
ПОН-В	Минеральные масла и легкие нефтепродукты	4,0 (40)	150	Для уплотнения неподвижных соединений, узлов и деталей двигателей внутреннего сгорания
ПОН-В	Топливо-воздушная смесь, воздух	1,0 (10)	130	Для уплотнения неподвижных соединений, узлов и деталей двигателей внутреннего сгорания
ПОН-В	Вода, тосол, антифриз	4,0 (40)	130	Для уплотнения неподвижных соединений, узлов и деталей двигателей внутреннего сгорания

Производство паронита

Для изготовления этого уплотняющего материала используется несколько компонентов, являющихся ключевыми для производства всех видов паронита. Среди них:

1. Асбест. Для него характерны эластичность, высокая прочность, неподверженность высоким температурам. Этот материал волокнистый. Чем длиннее волокна, тем выше огнеупорность. Содержание асбеста в готовом пароните не должно быть меньше 60–75 %. В противном случае можно говорить о некачественном продукте.
2. Каучук. С его помощью производители добиваются наибольшей адгезии при сжатии паронита. В случае использования натурального каучука, заполняющая способность готового материала существенно выше, чем при использовании синтетического, но и цена готового материала при этом возрастает. Содержание каучука варьируется от 12 до 15 процентов.
3. Сера. Применяется для вулканизации. Ее объем в готовом продукте составляет от 1,2% до 8%.
4. Наполнители. Их доля в составе листового паронита составляет 15–18 %. Преимущественно используются минеральные наполнители.

В процессе производства смесь для изготовления паронита проходит процесс вулканизации, после чего формуется. Для получения листов материал подвергается прессованию. При производстве армированного паронита также осуществляется процесс укладки в толщу листа металлической сетки.

Физико-механические свойства паронита

Наименование показателя	ПОН	ПМБ	ПМБ-1	ПК	ПА	ПЭ	ПОН-А	ПОН-Б	ПОН-В
1. Плотность, г/см кв.	1,6-2,0	1,5-2,0	1,5-2,0	2,0-2,5	1,9-2,5	1,6-2,0	1,7-1,9	1,8-2,0	1,8-2,0
2. Условная прочность при разрыве в поперечном направлении, МПа (кгс/см кв.), не менее	9,0 (90)	14 (140)	20 (200)	10 (100)	-	8 (80)	13 (130)	18 (180)	24 (240)
2а. Условная прочность при разрыве в поперечном направлении для паронита толщиной менее 2 мм, МПа (кгс/см кв.), не менее	-	-	-	-	-	-	11 (110)	15 (150)	20 (200)
3. Увеличение массы в жидких средах, %, не более:
В воде при температуре 100°С в течение 5 ч	14	-	-	-	-	-	10	10	10
В керосине при температуре 23°С в течение 5 ч	40	10-24	-	-	8-21	-	45	35	30
В масле МС-20 или МК-22 при температуре 150°С в течение 5 ч	-	23	15	-	28	-	-	-	-
В масле МК-8 при температуре 100°С в течение 5 ч	-	-	15	13	-	-	-	-	-
В топливе ТС-1 при температуре 200°С в течение 5 ч	-	-	14	12	-	-	-	-	-
В едком кали концентрации 450 г/дм куб. при температуре 100°С в течение 5 ч	-	-	-	-	-	19	-	-	-
4. Уменьшение массы в жидких средах, %, не более:
В 10%-ной азотной кислоте при температуре (100±5)°С в течение 5 ч	-	-	-	30	-	-	-	-	-
В 10%-ной серной кислоте при температуре (100±5)°С в течение 5ч	-	-	-	30	-	-	-	-	-
5. Сжимаемость при давлении 35 МПа (350 кгс/см кв.), %	8-18	5-16	2-15	2-12	6-13	6-16	8-18	5-15	5-15
6. Восстанавливаемость после снятия давления 35 МПа (350 кгс/см кв.),%, не менее	33	40	40	30	37	38	30	35	40

Форма выпуска паронита

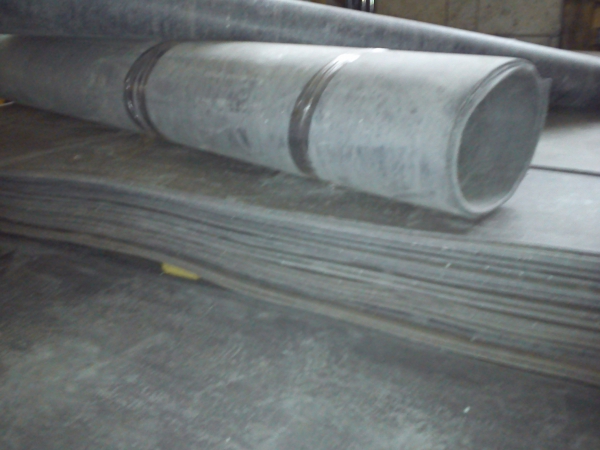

Чаще всего встречается листовой паронит. Толщина пластов этого материала, сделанного по ГОСТу, может варьироваться от 0,4 мм до 6 мм. Листы с минимальной толщиной могут быть использованы для уплотнения ровных поверхностей. Паронит, толщина которого составляет от 4 до 6 мм, предназначен исключительно для соединений типа «шип-паз». Листы, толщиной свыше 6 мм, часто выдавливаются из соединений и не рекомендованы к применению.

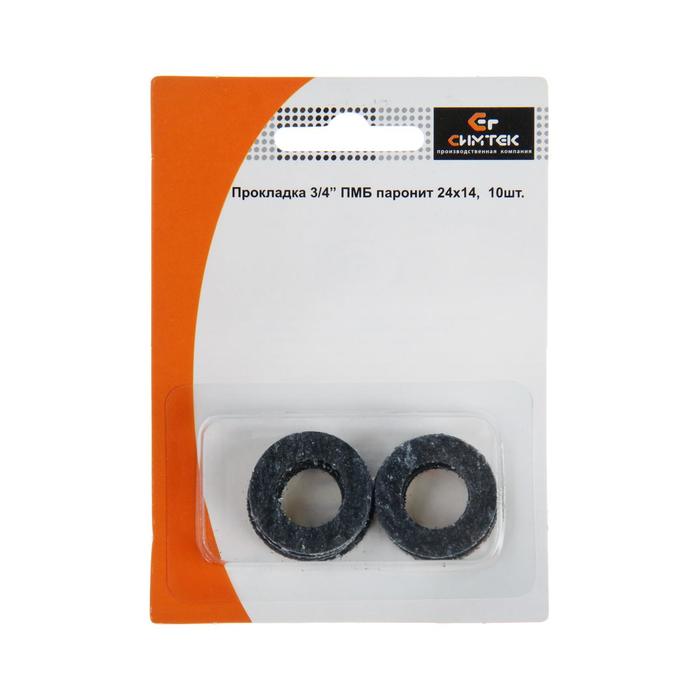

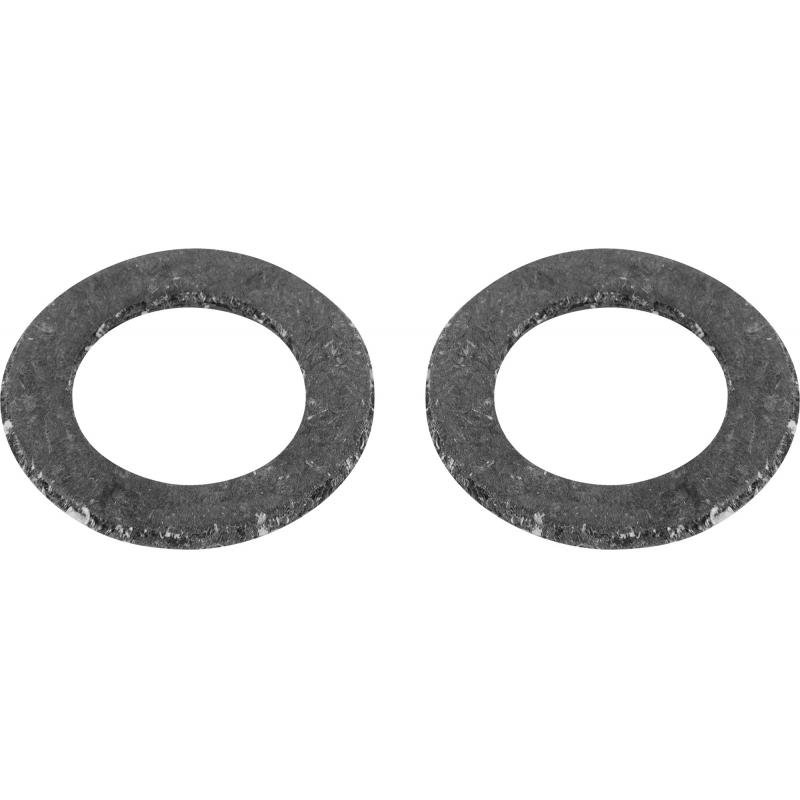

Также может изготавливаться в виде готовых прокладок. Придание нужной формы материалу осуществляется в процессе вулканизации. Помимо этого, возможно вырезание прокладок определенной формы в заводских условиях из листового паронита.

Определение качества материала по внешним признакам

Некачественный материал, произведенный с нарушением технологии или хранившийся с нарушением требований, зачастую можно определить по внешним признакам. К ним относятся:

1. Неровная поверхность. Если лист паронита имеет неровности, вздутия, складки или трещины, игнорировать эти дефекты не стоит. Такой материал не будет эффективен в эксплуатации.
2. Склонность к крошению. Если в процессе придания формы паронит крошится, это также является признаком плохого качества.
3. Отклонение от нормы по толщине. Для каждого вида паронита предусмотрен допуск по толщине. Этот параметр не должен был нарушен.

Вес листа паронита площадью 1 кв. м, кг

Толщина листа, мм	ПОН, ПОН-А	ПМБ	ПМБ-1, ПЭ	ПК, ПОН-Б, ПОН-В	ПА	ПДД
0,4	0,73	0,7	0,72	0,88	0,92	1,05
0,5	0,91	0,88	0,9	1,1	1,15	1,32
0,6	1,1	1,06	1,08	1,32	1,62	1,58
0,7	1,26	1,22	1,26	1,54	1,79	1,84
0,8	1,45	1,42	1,44	1,86	1,96	2,12
1,0	1,8	1,74	1,8	2,2	2,3	2,64
1,2	2,16	2,08	2,16	2,64	2,64	3,17
1,5	2,77	2,63	2,7	3,3	3,15	3,96
2,0	3,66	3,54	3,6	4,4	4,0	5,28
2,5	4,65	4,38	4,5	4,5	4,85	6,6
3,0	5,55	5,28	5,4	6,6	5,7	7,92
4,0	7,4	7,12	7,2	8,8	8,0	10,56
5,0	9,25	8,8	9,0	11,0	10,0	13,2
6,0	11,4	10,44	10,8	13,2	12,0	15,84

Условия хранения и транспортировки

Паронит хорошо складируется, но только в разложенном виде. Листы штабелируются друг на друга в ящики из дерева или картона, а также пакеты, обвязанные металлическими лентами. Транспортировка неупакованного материала допускается крытым транспортом.

Хранение должно осуществляться в помещении, где температура не превышает 35 °С, а влажность составляет не более 65%. От соблюдения условий хранения зависит срок годности паронита. Если эти требования в процессе хранения не нарушены, гарантия на него составляет не менее 24 месяцев.

Технические характеристики паронита



Все о свойствах разных типов паронита — состав, размер, вес, толщина листов, теплопроводность. А также особенности хранения и резки.
Наше предприятие выпускает следующие марки паронита:

• ПОН — паронит стойкий к воде, пару, соляным растворам, спиртам, нейтральным газам и продуктам нефтехимии;


• ПМБ — паронит стойкий к бензину, дизельному топливу, маслам, легким и тяжелым нефтепродуктам, рассолам, азоту, кислороду, коксовому газу и воску в жидком виде, углеводородам в виде газа и жидкостей;


• ПМБ-1 — паронит стойкий к бензину, маслам, нефтепродуктам тяжелым и легким, морской воде, хладонам, жидкостям применяемым в амортизаторах;


• ПК — паронит устойчивый к воздействию кислот, органических растворителей, щелочей, агрессивных газов и кислых сред;


• ПА — (ферронит) паронит стойкий к нейтральным газам, пару, пресной воде, нефтепродуктам легким и тяжелым, маслам. Для прочности данный тип паронита армируется сеткой;


• ПЭ — паронит стойкий к щелочам, водороду и кислороду, разработанный специально для приложений электролиза;


• ПОН-А — паронит устойчивый к пару, горячей пресной воде, растворам солей, нефтепродуктам тяжелым и легким, аммиаку в виде газа и жидкости;


• ПОН-Б — паронит способный противостоять сжатому воздуху, перегретому и насыщенному пару, рассолам, пресной воде при высоких температурах, аммиаку, спиртам, нефтепродуктам легким и тяжелым;


• ПОН-В — паронит невосприимчивый к воде, смеси топлива и сжатого воздуха, маслам минеральным, антифризу, тосолу и легким нефтепродуктам;



Химический состав паронита

Для изготовления паронита используется полиамид или асбестовые волокна, содержание которых составляет от 40 до 80%. Как связующее производители используют каучук натуральный и синтетический. В ходе формирования листового паронита каучук подвергается вулканизации с помощью серы, которая составляет до 8% от суммарного количества ингредиентов.

С целью придания нужных свойств, в состав паронита вводят химические добавки, которые влияют на его характеристики:

• Каолин — повышает стойкость к нефтепродуктам и прочность;
• Магнезия — повышает температурную устойчивость;
• Глинозем -— увеличивает прочность на разрыв, делает материал устойчивым к кислотам и агрессивным средам;
• Барит — повышает устойчивость к щелочам и кислотам;

Углерод, окись цинка, тиурам, альтакс и графит вводятся с целью улучшения технологических свойств смеси из которой формируются листы.
Действующие стандарты не накладывают жестких ограничений на состав паронита, поэтому предприятия изготовители самостоятельно определяют процентное содержание ингредиентов, исходя из специфики технологии и заданных характеристик материала.



Технические характеристики стандартных листов паронита

Размер листов

Стандартный размерный ряд включает листы паронита 400х300мм; 500х500мм; 750х500мм; 1000х750мм; 1000х1000мм; 1500х1000мм; 1500х1500мм; 1770х1000мм; 1770х1500мм; 3000х465мм; 3000х520мм; 3000х1500мм и 3000х1770мм. Также мы изготавливаем листы нестандартных размеров по согласованию с заказчиком.

Толщина

ГОСТом 481-80 предусмотрены листы паронита толщиной 0,3; 0,4; 0,5; 0,6; 0,8; 1; 1,2; 1,5; 2; 2,5; 3; 3,5; 4; 5; 6; 7 и 7,5 мм.

Плотность паронита

Стандарт также регламентирует плотность паронита:

Марка	ПОН	ПОН-А	ПОН-Б	ПОН-В	ПЭ	ПА	ПК	ПМБ	ПМБ-1
Плотность г/см. куб.	1,6 — 2,0	1,7 — 1,9	1,8 — 2,0	1,8 — 2,0	1,6 — 2,0	1,9 — 2,5	2,0 — 2,5	1,5 — 2,0	1,5 — 2,0



Вес паронита

Вес материала определяется плотностью и зависит состава компонентов, применяемых для изготовления паронита той или иной марки.
Вес листов площадью 1 кв.м для конкретной марки паронита приведен в таблице ниже.

	Вес листа паронита площадью 1 кв.м в кг
Толщина листа, мм	ПОН, ПОН-А	ПМБ	ПМБ-1, ПЭ	ПК, ПОН-Б, -В	ПА	ПДД
0,4	0,73	0,7	0,72	0,88	0,92	1,05
0,5	0,91	0,88	0,9	1,1	1,15	1,32
0,6	1,1	1,06	1,08	1,32	1,62	1,58
0,7	1,26	1,22	1,26	1,54	1,79	1,84
0,8	1,45	1,42	1,44	1,86	1,96	2,12
1,0	1,8	1,74	1,8	2,2	2,3	2,64
1,2	2,16	2,08	2,16	2,64	2,64	3,17
1,5	2,77	2,63	2,7	3,3	3,15	3,96
2,0	3,66	3,54	3,6	4,4	4,0	5,28
2,5	4,65	4,38	4,5	4,5	4,85	6,6
3,0	5,55	5,28	5,4	6,6	5,7	7,92
4,0	7,4	7,12	7,2	8,8	8,0	10,56
5,0	9,25	8,8	9,0	11,0	10,0	13,2
6,0	11,4	10,44	10,8	13,2	12,0	15,84

Рабочее давление и температура паронита

Допустимые показатели давления и температуры определяются маркой материала и рабочей средой, в которой предполагается эксплуатировать изделия из паронита (прокладки).
Температурный диапазон в зависимости от марки составляет от -50 до 450 градусов Цельсия, а допустимое давление 1-10 МПа.
Эти параметры оговорены в ГОСТе 481-80.



Складирование и хранение паронита

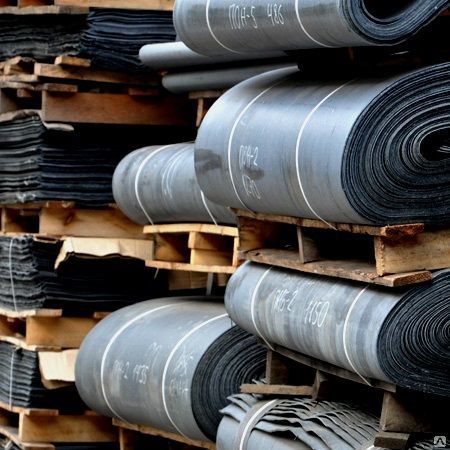

Листовой паронит толщиной до 2 мм транспортируется в рулонах, скрепленных металлической лентой.
Листы упаковываются в ящики из фанеры или складируются в пакеты на деревянных поддонах.

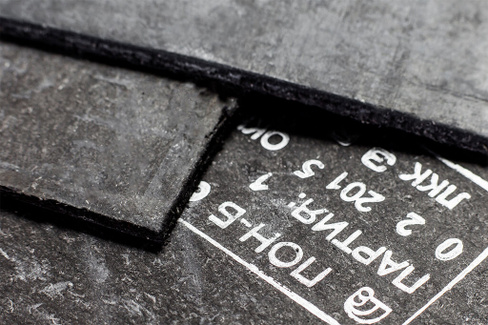

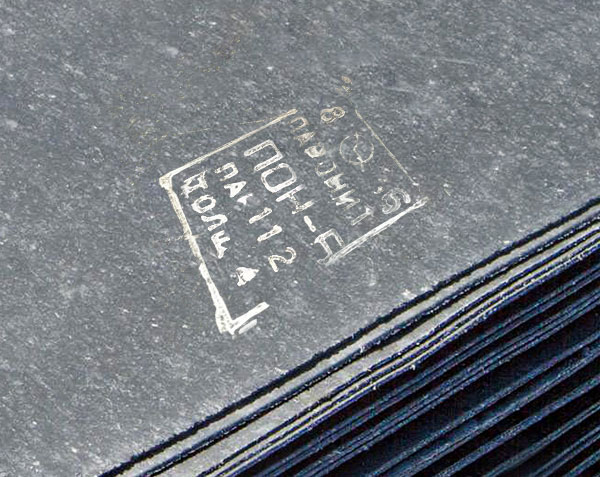

Каждый ящик или поддон маркируется биркой с указанием марки, номера партии, предприятия изготовителя, даты изготовления и массы.

Срок хранения паронита при соблюдении правил хранения составляет 2 года.
Неизменность технических характеристик на протяжении периода хранения обеспечивается:

• — Предотвращением попадания на материал прямых солнечных лучей;
• — Исключением контакта с кислотами, щелочами маслами и органическими растворителями.

Диапазон допустимых температур в помещении склада составляет от 0°C до +35°C при влажности не выше 65%.

Резка паронита. Чем резать паронит?

Режут паронит вручную, и механизированным способом. Ручная резка допустима при изготовлении штучных деталей где точностью геометрических размеров можно пренебречь. В промышленных условиях используются лазерные станки с числовым-программным управлением и штампы.

Штамповка предпочтительна с точки зрения точности и производительности, но изготовление штампов окупается только при больших объемах выпуска однотипных прокладок.

Асбестотехнические изделия : Паронит

• Главная
• Каталог
• Асбестотехнические изделия
• Паронит

Неизменные свойства паронита:
— эластичность;
— стойкость к воздействию бактерий, плесени и грибков;
— сохранение геометрической формы.

В зависимости от марки и сферы применения в основной состав могут входить различные добавки, придающие веществу устойчивость к агрессивным средам.

Листовой паронит «ПМБ» (маслобензостойкий) применяют в виде всевозможных прокладок для уплотнения плоских разъёмов неподвижных соединений различных насосов, сосудов, трубопроводов, арматуры, компрессоров и других агрегатов. Поставляется в виде листов 1500х200 мм толщиной 0,4-1,5 мм и 1500х2000-3000 мм толщиной 2,0-5,0 мм. Паронит не является коррозионно-активным при работе с алюминиевыми анодированными сплавами, латунью и оцинкованной сталью с хроматным пассивированием. Образцы паронита обеспечивают полную герметичность при испытании на уплотняющую способность в автоклавах в среде керосина при давлении в коллекторе 15 МПа, давлении на образцы 32,4 МПа и температуре жидкой среды 20°С. Рабочая температура ПМБ от –40 до +490 °С.

 Тип «ПОН-Б» – паронит общего назначения применяется в качестве прокладок для уплотнения плоских разъемов неподвижных соединений сосудов, насосов, трубопроводов, компрессоров и т.д. Рабочая среда паронита общего назначения: насыщенный и перегретый пар, пресная перегретая вода, воздух, сухие нейтральные и инертные газы, газообразный и жидкий аммиак, легкие и тяжелые нефтепродукты, спирты, жидкий кислород и азот, водные растворы солей. Работоспособен при t° от -50 до +450°С. Плотность 1.8-2.0 г/см3. При давлении 35 МПа материал имеет сжимаемость 5-15%; после снятия этого давления восстанавливаемость паронита ПОН «Б» составляет 35%. Продаётся паронит ПОН-Б в виде листов размерами от 1000х1500мм до 1700х3000мм (толщина от 0,5 мм до 6,0мм).

РАБОЧАЯ СРЕДА	Т, °С	Р, МПа
Вода морская	50	4
Рассолы	60	10
Аммиак жидкий и газообразный	110	2,5
Коксовый газ	490	6,4
Воздух	150	1,6
Кислород и азот жидкий	-182	0,25
Кислород и азот газообразный	150	5
Сжиженные и газообразные углеводороды	60	2
Расплав воска	150	1
Легкие нефтепродукты	200	2,5
Тяжелые и легкие нефтепродукты	300	2
Масляные фракции	150	2,5
Сжимаемость при давлении 35 Мпа	5–16%
Восстанавливаемость после снятия давления 35 Мпа	40%
Плотность	1,5–2,0 г/см3

Размеры и приблизительный вес листов паронита (кг)

ВЕС ПАРОНИТА УКАЗАН ПРИБЛИЗИТЕЛЬНЫЙ. Разница может составлять ± 1,5 кг

ПОН	ВЕС 1м2/кг	1,0х1,5/кг	1,5х1,5/кг	1,5х1,7/кг	1,5х2,0/кг	1,5х3,0/кг
0,4	0,8	1,2	1,8	2,1	2,4	3,6
0,5	1	1,5	2,3	2,6	3	4,5	Температура= [-50-490]град.С
0,6	1,2	1,8	2,7	3,1	3,6	5,4	Р=35МПа
0,8	1,3	2	3	3,3	3,9	5,9
1	2	3	4,5	5,1	6	9
1,5	3,3	5	7,4	8,4	9,9	14,9	Гарантийный срок хранения
2	4,3	6,5	9,7	11	12,9	19,4	2 года с момента изготовления
2,5	5,3	7,95	11,93	13,5	15,9	23,85
3	6	9	13,5	15,3	18	27	Среда:перегретая вода,пар,
4	8,3	12,5	18,68	21,2	24,9	37,4	инертные газы,воздух,жидкие
5	10,4	15,6	23,4	26,5	31,2	46,8	O2 и N2,Nh5(жид. и газ.)C2H5OH,
6	12,5	18,8	28,1	31,87	37,5	56,3	тяж-е и легкие нефтепродукты



ПМБ	1м2/кг	1,0х1,5/кг	1,5х1,5/кг	1,5х1,7/кг	1,5х2,0/кг	1,5х3,0/кг
0,4	0,8	1,2	1,8	2,1	2,4	3,6
0,5	1	1,5	2,3	2,6	3	4,5	Температура= [-40-490]град.С
0,6	1,1	1,7	2,5	2,8	3,3	4,9	Р=35МПа
0,8	1,2	1,8	2,7	3,1	3,6	5,4
1	1,6	2,4	4,1	4,8	4,8	7,2
1,5	3	4,5	6,8	7,7	9	13,5	Гарантийный срок хранения
2	4,5	6,8	10,1	11,5	13,5	20,3	2 года с момента зготовления
2,5	6	9	13,5	15,3	18	27
3	7,5	11,3	16,9	19,1	22,5	33,75	Среда:тяжелые и легкие нефтепр-ы
4	9	13,5	20,2	22,9	27	40,5	масляные фракции, расплав воска,
5	11,25	16,9	25,3	28,7	33,75	50,6	коксовый газ,рассолы,сжиж. и газ-е
6	13,5	20,3	30,4	34,4	40,5	60,7	углероды С1-С5,газообр-й О2 и N2

Паронит ПОН-Б, ПМБ и другие

Па­ро­нит — лис­то­вой ма­те­ри­ал, пред­на­зна­чен­ный для из­го­тов­ле­ния гер­ме­ти­зи­ру­ю­щих про­кла­док. Па­ро­нит пред­став­ля­ет со­бой прес­со­ван­ную ре­зи­но­вую смесь, в ко­то­рую вво­дят ас­бес­то­вое во­лок­но. Раз­но­вид­ность па­ро­ни­та фер­ро­нит до­пол­ни­тель­но ар­ми­ру­ет­ся ме­тал­ли­чес­кой сет­кой. Важ­ным свойст­вом па­ро­ни­та яв­ля­ет­ся его вы­со­кая тер­мос­той­кость, что по­зво­ля­ет при­ме­нять его в дви­га­те­лях внут­рен­не­го сго­ра­ния.

Про­из­водст­во па­ро­ни­та про­ис­хо­дит в ви­де лис­тов тол­щи­ной до 6 мм. Он лег­ко под­да­ет­ся ме­ха­ни­чес­кой об­ра­бот­ке — руб­ке и рез­ке. Из не­го до­воль­но лег­ко мож­но вы­ре­зать про­клад­ки слож­ной кон­фи­гу­ра­ции. Про­клад­ки из па­ро­ни­та при­ме­ня­ют­ся в рай­о­нах с уме­рен­ным, тро­пи­чес­ким и хо­лод­ным кли­ма­том при тем­пе­ра­ту­ре окру­жа­ю­щей сре­ды не ни­же -60 °С. Дан­ный ма­те­ри­ал не яв­ля­ет­ся кор­ро­зи­он­но-ак­тив­ным эле­мен­том в ра­бо­те с алю­ми­ни­е­вы­ми ано­ди­ро­ван­ны­ми спла­ва­ми, ла­тунью и оцин­ко­ва­ной сталью с хро­мат­ным пас­си­ви­ро­ва­ни­ем. Для па­ро­ни­та и из­го­тов­ле­ния из не­го про­кла­док тре­бо­ва­ния ГОС­Та 481-80 яв­ля­ют­ся обя­за­тель­ны­ми. Вес па­ро­ни­та варь­и­ру­ет­ся в за­ви­си­мос­ти от тол­щи­ны лис­та, а плот­ность со­став­ля­ет от 1,8 до 2,0 г./см³.

Ка­чест­вен­ный лис­то­вой па­ро­нит лег­ко рас­поз­нать: при сги­ба­нии лис­та, он не дол­жен ло­мать­ся или или трес­кать­ся. Мы га­ран­ти­ру­ем, что все ви­ды па­ро­ни­та, по­став­ля­е­мые Ком­па­ни­ей «Ас­бес­т­пром­снаб» отве­ча­ет стан­дар­там ка­чест­ва и име­ют все не­об­хо­ди­мые сер­ти­фи­ка­ты.

Раз­но­вид­нос­ти па­ро­ни­та:

Па­ро­нит ПОН-Б об­ще­го на­зна­че­ния ГОСТ 481-80
Па­ро­нит ПМБ мас­ло­бен­зос­той­кий ГОСТ 481-80
Па­ро­нит ПМБ гра­фи­ти­ро­ван­ный ТУ 2575-208-00149363-2002
Па­ро­нит ПА ар­ми­ро­ван­ный ГОСТ 481-80
Па­ро­нит ПЭ элек­тро­ли­зер­ный ГОСТ 481-80
Па­ро­нит ПК кис­ло­тос­той­кий ГОСТ 481-80

Па­ро­нит ПОН-Б об­ще­го на­зна­че­ния

Па­ро­нит ПОН-Б пред­став­ля­ет со­бой лис­то­вой ма­те­ри­ал, из­го­тов­лен­ный на па­ро­ни­то­вых валь­цах из сме­си во­ло­кон хри­зо­ти­ло­во­го ас­бе­с­та, син­те­ти­чес­ко­го ка­у­чу­ка, на­пол­ни­те­лей и вул­ка­ни­зи­ру­ю­щей груп­пы. Вы­пус­ка­ет­ся в ви­де лис­тов и про­кла­док.

Тол­щи­на лис­тов от 0,4 до 5,0 мм с плот­ностью от 1,8 до 2,0 г/см³.

Об­ласть при­ме­не­ния па­ро­ни­та ПОН-Б:

В ви­де про­кла­док раз­лич­ных раз­ме­ров и кон­фи­гу­ра­ций для уплот­не­ния плос­ких разъ­емов не­по­движ­ных со­еди­не­ний ти­па: «глад­кие» с дав­ле­ни­ем ра­бо­чей сре­ды не бо­лее 4 МПа; «шин-паз», «вы­ступ- впа­ди­на» со­су­дов и ап­па­ра­тов, на­со­сов, ар­ма­ту­ры, тру­боп­ро­во­дов, ком­прес­со­ров, дви­га­те­лей внут­рен­не­го сго­ра­ния и дру­гих аг­ре­га­тов, ра­бо­та­ю­щих в раз­лич­ных сре­дах.

Тем­пе­ра­ту­ра экс­плу­а­та­ции, °C	Дав­ле­ние, МПа	Ра­бо­чая сре­да
от -50 до +450	6,1	Су­хие нейтраль­ные и инерт­ные га­зы. Пре­сная пе­ре­гре­тая во­да, на­сы­щен­ный и пе­ре­гре­тый пар
от -50 до +100	1,0	Воз­дух
от -40 до +200	2,5	Вод­ные рас­тво­ры со­лей, жид­кий и га­зо­об­раз­ный ам­ми­мак, спир­ты
+200	2,5	Тя­же­лые и лег­кие неф­теп­ро­дук­ты
-182	0,25	Жид­кий кис­ло­род и азот

Про­из­во­дит­ся по ГОСТ 481-80.

---

Па­ро­нит ПМБ мас­ло­бен­зос­той­кий

Па­ро­нит ПМБ пред­став­ля­ет со­бой лис­то­вой ма­те­ри­ал, из­го­тов­лен­ный на па­ро­ни­то­вых валь­цах из сме­си во­ло­кон хри­зо­тил-ас­бе­с­та, син­те­ти­чес­ко­го ка­у­чу­ка, на­пол­ни­те­лей и вул­ка­ни­зи­ру­ю­щей груп­пы.

Тол­щи­на лис­тов от 0,4 до 5,0 мм с плот­ностью от 1,5 до 2,0 г/см³.

Об­ласть при­ме­не­ния па­ро­ни­та ПМБ:

Про­клад­ки раз­лич­ных раз­ме­ров и кон­фи­гу­ра­ций для уплот­не­ния плос­ких разъ­емов не­по­движ­ных со­еди­не­ний  с дав­ле­ни­ем ра­бо­чей сре­ды не бо­лее 4 МПа,  со­су­дов и ап­па­ра­тов, на­со­сов, ар­ма­ту­ры, тру­боп­ро­во­дов, ком­прес­со­ров, дви­га­те­лей внут­рен­не­го сго­ра­ния и дру­гих аг­ре­га­тов, ра­бо­та­ю­щих в раз­лич­ных сре­дах.

Тем­пе­ра­ту­ра экс­плу­а­та­ции, °C	Дав­ле­ние, МПа	Ра­бо­чая сре­да
от 300	3,0	Тя­же­лые и лег­кие неф­теп­ро­дук­ты, мас­ля­ные фрак­ции, рас­плав вос­ка
от -40 до +100	2,0	Сжи­жен­ные и га­зо­об­раз­ные уг­ле­во­до­ро­ды С1-С5
от -40 до +50	10,0	Рас­со­лы
+490	6,4	Кок­со­вый газ
+150	5,0	Га­зо­об­раз­ный кис­ло­род и азот

Про­из­во­дит­ся по ГОСТ 481-80.

---

Па­ро­нит ПМБ гра­фи­ти­ро­ван­ный

Па­ро­нит гра­фи­ти­зи­ро­ван­ный пред­став­ля­ет со­бой лис­то­вой ма­те­ри­ал, из­го­тов­лен­ный на па­ро­ни­то­вых валь­цах из сме­си во­ло­кон хри­зо­ти­ло­во­го ас­бе­с­та, син­те­ти­чес­ко­го ка­у­чу­ка, на­пол­ни­те­лей и вул­ка­ни­зи­ру­ю­щей груп­пы.

Тол­щи­на лис­тов от 0,4 до 5,0 мм с плот­ностью от 1,5 до 2,0 г/см³.

Об­ласть при­ме­не­ния па­ро­ни­та ПМБ:

Про­клад­ки раз­лич­ных раз­ме­ров и кон­фи­гу­ра­ций для уплот­не­ния плос­ких разъ­емов не­по­движ­ных со­еди­не­ний  с дав­ле­ни­ем ра­бо­чей сре­ды не бо­лее 4 МПа,  со­су­дов и ап­па­ра­тов, на­со­сов, ар­ма­ту­ры, тру­боп­ро­во­дов, ком­прес­со­ров, дви­га­те­лей внут­рен­не­го сго­ра­ния и дру­гих аг­ре­га­тов, ра­бо­та­ю­щих в раз­лич­ных сре­дах.

Тем­пе­ра­ту­ра экс­плу­а­та­ции, °C	Дав­ле­ние, МПа	Ра­бо­чая сре­да
от 300	3,0	Тя­же­лые и лег­кие неф­теп­ро­дук­ты, мас­ля­ные фрак­ции, рас­плав вос­ка
от -40 до +100	2,0	Сжи­жен­ные и га­зо­об­раз­ные уг­ле­во­до­ро­ды С1-С5
от -40 до +50	10,0	Рас­со­лы
+490	6,4	Кок­со­вый газ
+150	5,0	Га­зо­об­раз­ный кис­ло­род и азот

Про­из­во­дит­ся по ТУ 2575-208-00149363-2002.

---

Па­ро­нит ПА ар­ми­ро­ван­ный

Па­ро­нит ар­ми­ро­ван­ный пред­став­ля­ет лис­то­вой ма­те­ри­ал, из­го­тов­лен­ный на па­ро­ни­то­вых валь­цах из сме­си во­ло­кон хри­зо­ти­ло­во­го ас­бе­с­та, на­ту­раль­но­го ка­у­чу­ка, на­пол­ни­те­лей и вул­ка­ни­зу­ю­щей груп­пы.

Тол­щи­на лис­тов от 0,8 до 2,0 мм с плот­ностью от 1,9 до 2,5 г/см³.

Об­ласть при­ме­не­ния ар­ми­ро­ван­но­го па­ро­ни­та:

Про­клад­ки раз­лич­ных раз­ме­ров и кон­фи­гу­ра­ций для уплот­не­ния плос­ких разъ­емов не­по­движ­ных со­еди­не­ний  с дав­ле­ни­ем ра­бо­чей сре­ды не бо­лее 4 МПа,  со­су­дов и ап­па­ра­тов, на­со­сов, ар­ма­ту­ры, тру­боп­ро­во­дов, ком­прес­со­ров, дви­га­те­лей внут­рен­не­го сго­ра­ния и дру­гих аг­ре­га­тов, ра­бо­та­ю­щих в раз­лич­ных сре­дах.

Тем­пе­ра­ту­ра экс­плу­а­та­ции, °C	Дав­ле­ние, МПа	Ра­бо­чая сре­да
+450	10,0	Пер­с­ная пе­ре­гре­тая во­да, на­сы­щен­ный и пе­ре­гре­тый пар
+250	7,5	Нейтраль­ные инерт­ные су­хие га­зы, воз­дух
+400	7,5	Тя­же­лые и лег­кие неф­теп­ро­дук­ты, мас­ля­ные фрак­ции

Про­из­во­дит­ся по ГОСТ 481-80.

---

Па­ро­нит ПЭ элек­тро­ли­зер­ный

Па­ро­нит элек­тро­ли­зер­ный пред­став­ля­ет со­бой лис­то­вой ма­те­ри­ал, из­го­тов­лен­ный на па­ро­ни­то­вых валь­цах из сме­си во­ло­кон хри­зо­тил-ас­бе­с­та, син­те­ти­чес­ко­го ка­у­чу­ка, на­пол­ни­те­лей и вул­ка­ни­зи­ру­ю­щей груп­пы.

Тол­щи­на лис­тов от 1,0 до 5,0 мм с плот­ностью от 1,6 — 2,0 г/см³.

Об­ласть при­ме­не­ния элек­тро­ли­зер­но­го па­ро­ни­та:

В ка­чест­ве про­кла­доч­но­го ма­те­ри­а­ла для уплот­не­ния со­би­ра­е­мых в ба­та­рею яче­ек, в элек­тро­ли­зе­рах и для элек­три­чес­кой изо­ля­ции яче­ек друг от дру­га.
Ми­ни­маль­ное дав­ле­ние, не­об­хо­ди­мое для гер­ма­ти­за­ции со­еди­не­ния — 10 МПа для элек­тро­ли­зе­ров, ра­бо­та­ю­щих под дав­ле­ни­ем 0,02 МПа, и 30 МПа для элек­тро­ли­зе­ров, ра­бо­та­ю­щих под дав­ле­ни­ем 1 МПа. Так же при­ме­ня­ет­ся и для уплот­не­ния не­по­движ­ных со­еди­не­ний со­су­дов, ап­па­ра­тов, на­со­сов ар­ма­ту­ры и тру­боп­ро­во­дов.

Тем­пе­ра­ту­ра экс­плу­а­та­ции, °C	Дав­ле­ние, МПа	Ра­бо­чая сре­да
+180	2,5	Ще­ло­чи кон­цент­ра­ци­ей 300-400 г/дм3, во­до­род, кис­ло­род

Про­из­во­дит­ся по ГОСТ 481-80.

Па­ро­нит ПК

Па­ро­ни­ти ПК (кис­ло­тос­той­кий) из­го­тав­ли­ва­ет­ся по ГОСТ 481-80 в ви­де лис­тов тол­щи­ной от 1,0 мм до 3,0 мм раз­ны­ми раз­ме­ра­ми из­го­тов­лен­ные на валь­цах из сме­си ,в смесь вхо­дят со­став­ные ком­по­нен­ты (во­лок­на хри­зо­ти­ло­во­го ас­бе­с­та, син­те­ти­чес­кий ка­у­чук, на­пол­ни­те­ли вул­ка­ни­зи­ру­ю­щей груп­пы и т.д.).

Па­ро­нит ПК об­ла­да­ет вы­со­кой устой­чи­востью к аг­рес­сив­ным сре­дам та­ких как кис­ло­та, ще­ло­чи, окис­ли­те­ли, нит­роз­ные, ор­га­ни­чес­кие рас­тво­ри­те­ли и дру­гие аг­рес­сив­ные га­зы.

Па­ро­нит ПК ис­поль­зу­ет­ся в ка­чест­ве уплот­ня­ю­щи­го и про­кла­доч­но­го ма­те­ри­а­ла, не те­ря­ет свои ха­рак­те­рис­ти­ки в усло­ви­ях край­не­го се­ве­ра, в рай­о­нах, тро­пи­чес­ко­го и суб­тро­пи­чес­ко­го кли­ма­та, при­ме­ня­ет­ся в со­еди­не­ни­ях ти­па «шип-паз», «впа­ди­на-вы­ступ», «глад­кие», На­со­сы, ком­прес­со­ры, тру­боп­ро­во­ды, ар­ма­ту­ра и т.д

Все пред­став­лен­ные вы­ше мар­ки па­ро­ни­та  всег­да в на­ли­чии на скла­дах ком­па­нии ООО «Ас­бес­т­пром­снаб»

размеры, вес, применение и технические данные

Паронитовый лист — асбестовый или безасбестовый материал, изготавливаемый из:

• Синтетических каучуков;
• Различные наполнители;
• Волокна асбестовые;
• Вулканизаторы.

В процессе производства сырьевая масса прессуется, в результате чего можно получить листы, толщина которых варьируется от 0,4 до 6 мм. При этом размер самого листа может быть разным.

Области применения

Вышеупомянутый материал используется для герметизации соединений, испытывающих при эксплуатации воздействие агрессивных сред или высоких температур. Особые свойства позволяют использовать паронит в различных областях промышленности и народного хозяйства, в том числе:

• Нефтепромыслы;
• Машиностроение;
• Электроэнергетика;
• Химическая промышленность;

Материал эластичный, поэтому может применяться и в других областях, например, в производствах ортопедических матрасов и электрических машин.

Технические характеристики

Паронитовый лист хорошо штампуется. Он используется в промышленности, и его плотность может варьироваться от 1,5 до 1,8 г/см ³ , однако это значение может быть больше или меньше. При длительном хранении материал не деформируется, не поражается грибками и бактериями, что позволяет использовать его в условиях умеренного и тропического климата.

Материал способен сохранять свойства в диапазоне температур от -50 до +490°С. О качестве свидетельствует эластичность, т.к. при изгибе материал не покрывается трещинами и не ломается.

Разновидности паронита и области их применения

Паронит листовой изготавливается по ГОСТ 481-80 и является материалом общего назначения. Применяется для уплотнения стационарных деталей, находящихся в рабочих средах, среди них следует отметить:

• Аммиак газообразный;
• Солевые растворы;
• Кислород жидкий ;
• Нефтепродукты.

На сегодняшний день известны разновидности паронита, которые можно использовать в самых жестких условиях. Например, ПОН-А используется в качестве герметика швов, который составляет основу оборудования, работающего в водных растворах солей, в кипящей жидкости и паре.

С помощью ПОН-Б герметизируют элементы оборудования и трубопроводы, эксплуатируемые в сухих, инертных и нейтральных газах, а также кипящей воде. Паронит способен достаточно стойко противостоять воздействию минеральных масел.

Дополнительный подвид

Существует еще один вид паронита — ПМБ, который предназначен для прокладки между элементами промышленных агрегатов, компрессоров, между деталями внутреннего сгорания. Эта версия также используется для герметизации швов. Отличается стабильностью своих свойств в условиях воздействия сред с повышенным содержанием кислорода и азота. Такой паронит не потеряет своих технических характеристик под воздействием различных видов нефтепродуктов.

Для изоляции соединений и частей оборудования, работающего в морской воде, изготавливается вариант ПМБ-1. Также используется для герметизации элементов двигателей внутреннего сгорания. Паронитовый лист выпускается в кислотоупорном и электролизерном исполнении, которые используются для работы в щелочах и агрессивных кислотах.

Размеры и вес паронита

Вес паронита листового может варьироваться в зависимости от сорта. Например, если толщина МОН 0,4 мм, а размеры 1х1 м, то вес эквивалентен 0,8 кг. При увеличении габаритов до 1,5х3 м вес составит 3,6 кг, толщина листа остается прежней.

При увеличении толщины до 1,5 мм вес 1 м ² вырастет до 3,3 кг. Если размеры 1,5х1,7 м, вес листа составит 8,4 кг. Самый большой лист, параметры которого 1,5х3 м, при толщине 1,5 мм будет весить 14,9 кг. Этот вид паронита выпускается наибольшей толщины, равной 6 мм, в этом случае квадратный метр будет весить 12,5 кг, тогда как если размеры увеличить до 1,5х3 м, то плетение будет весить 56,3 кг.

В продаже можно найти лист паронитовый 2 мм под маркировкой ПМБ. Если размеры листа этой разновидности 1х1 м, то полотно весит 4,5 кг. При увеличении размеров до 1,5х3 м вес увеличится до 20,3 кг. Лист паронита 3 мм с такой же маркировкой будет весить 7,5 кг при размере листа 1 м ² . При увеличении габаритов до 1,5х1,5 м вес увеличивается до 16,9 кг.

Технология производства

При производстве паронита общего назначения используется высококачественный натуральный каучук. Некоторые производители при дефиците этого сырья могут использовать синтетический каучук, цена которого, как и качество, несколько ниже. Асбестовым волокнам придают свойства паронита.

Если материал, в конечном счете, будет использоваться в тяжелых условиях, в производственном процессе следует использовать длинноволокнистый хризотил-асбест высокого качества, относящийся к группе 3 или 4. Это справедливо, если в итоге необходимо получить определенный параметр, основным из которых является разрывная нагрузка. Рабочая температура этого материала составляет +350 °С.

Когда материал предназначен для использования в тяжелых условиях и при более низких температурах, а его рабочая среда составляет +150 °С, используется хризотил-асбест, относящийся к группе 5 или 6. в производстве.

Паронитовый лист, размеры которого были указаны выше, может иметь различные технические характеристики, на которые влияет количество натурального каучука, используемого в производстве. Определенные технические параметры возможно придать парониту, если использовать специальные добавки в нужных пропорциях.

Заключение

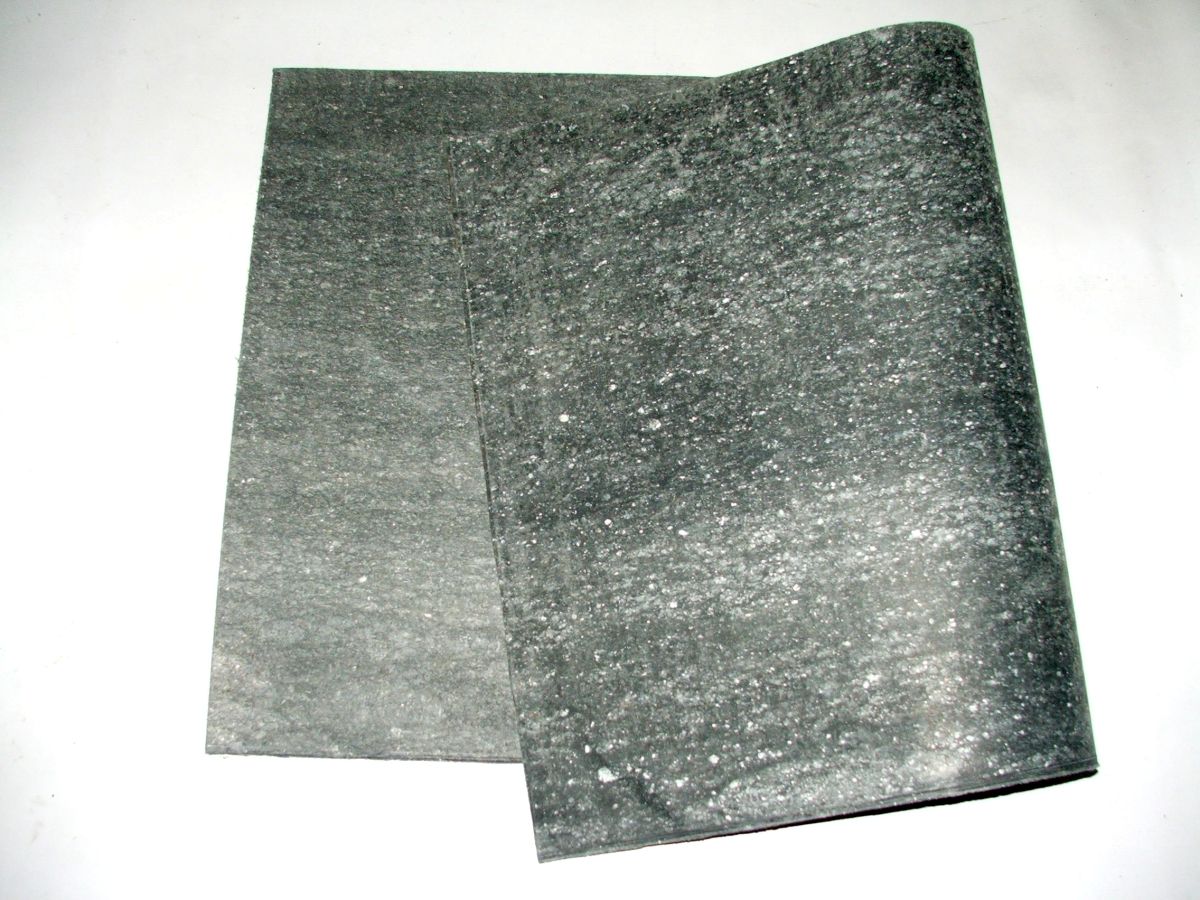

Паронитовый лист, фото которого представлено в статье, является наиболее распространенным и универсальным прокладочным материалом. Предел его текучести составляет 320 МПа. Как только этот уровень достигнут, материал начинает течь, все утечки и соединения заполняются и герметизируются. Для повышения эффективности герметизации толщина должна быть меньше, но достаточной для заполнения неровностей стыка и канавок. При использовании более толстой прокладки возрастает вероятность ее выдавливания, что может привести к разгерметизации соединения.

Дополнительным свойством паронита является также то, что он легко поддается обработке и вскрытию. Из него можно вырезать прокладки сколь угодно сложной конфигурации. Их можно использовать в разных климатических зонах, где температура окружающей среды не опускается ниже -60°С. Материал не вызывает коррозии, а его плотность варьируется от 1,8 до 2 г/см ³ в зависимости от толщины.

Паронит Цена – купить дешевый паронит по низкой цене на Made-in-China.com

250

наименований найдено на паронит. Сравнивая паронит

с ценами на

, вы можете купить качественный паронит по заводской цене/низкой цене в Китае.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Механическое уплотнение General Speed ​​

Температура: Температурное механическое уплотнение

Производительность: Гибкость

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Плоский

Давление: Механические уплотнения высокого давления

Скорость: Высокоскоростное механическое уплотнение

Температура: Высокотемпературное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Сверхскоростное механическое уплотнение

Температура: Температурное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двойной конец

Давление: Механические уплотнения среднего давления

Скорость: Сверхскоростное механическое уплотнение

Температура: Температурное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Плоский

Давление: Механические уплотнения высокого давления

Скорость: Высокоскоростное механическое уплотнение

Температура: Высокотемпературное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Механическое уплотнение General Speed ​​

Температура: Температурное механическое уплотнение

Гибкость

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Низкое механическое уплотнение

Скорость: Механическое уплотнение General Speed ​​

Температура: Низкотемпературное механическое уплотнение

Производительность: Гибкость

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двусторонний

Давление: Низкое механическое уплотнение

Скорость: Механическое уплотнение общей скорости

Температура: Низкотемпературное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Сверхскоростное механическое уплотнение

Температура: Температурное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Квартира

Давление: Механические уплотнения высокого давления

Скорость: Высокоскоростное механическое уплотнение

Температура: Высокотемпературное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Низкое механическое уплотнение

Скорость: Механическое уплотнение General Speed ​​

Температура: Низкотемпературное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двусторонний

Давление: Механические уплотнения высокого давления

Скорость: Механическое уплотнение General Speed ​​

Температура: Высокотемпературное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Сверхскоростное механическое уплотнение

Температура: Температурное механическое уплотнение

Производительность: Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Плоский

Давление: Механические уплотнения высокого давления

Скорость: Высокоскоростное механическое уплотнение

Температура: Высокотемпературное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Низкое механическое уплотнение

Скорость: Механическое уплотнение General Speed ​​

Температура: Низкотемпературное механическое уплотнение

Гибкость

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двойной конец

Давление: Низкое механическое уплотнение

Скорость: Механическое уплотнение General Speed ​​

Температура: Низкотемпературное механическое уплотнение

Гибкость

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Плоский

Давление: Механические уплотнения высокого давления

Скорость: Высокоскоростное механическое уплотнение

Температура: Высокотемпературное механическое уплотнение

Температура

Стандарт: Стандартный, нестандартный, ГБ/т 539—2008

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Механическое уплотнение General Speed ​​

Температура: Температурное механическое уплотнение

Гибкость

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Механическое уплотнение General Speed ​​

Температура: Температурное механическое уплотнение

Производительность: Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двусторонний

Давление: Низкое механическое уплотнение

Скорость: Механическое уплотнение общей скорости

Температура: Низкотемпературное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Механическое уплотнение General Speed ​​

Температура: Температурное механическое уплотнение

Гибкость

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двойной конец

Давление: Механические уплотнения среднего давления

Скорость: Механическое уплотнение General Speed ​​

Температура: Температурное механическое уплотнение

Стандарт: Стандарт

Тип: Xb250

Hengshui Yingli Import and Export Co., Ltd.

Структура: Плоский

Давление: Механические уплотнения среднего давления

Скорость: Высокоскоростное механическое уплотнение

Температура: Температурное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Плоский

Давление: Механические уплотнения высокого давления

Скорость: Высокоскоростное механическое уплотнение

Температура: Высокотемпературное механическое уплотнение

Температура

Стандарт: Стандартный, нестандартный, ГБ/т 539—2008

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Механическое уплотнение General Speed ​​

Температура: Температурное механическое уплотнение

Гибкость

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Механическое уплотнение General Speed ​​

Температура: Температурное механическое уплотнение

Производительность: Гибкость

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Сверхскоростное механическое уплотнение

Температура: Температурное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Сертификация: CE, ISO

Применение: Транспорт, Промышленность, Строительство, Текстиль

Тип: Асбестовая ткань без пыли

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Структура: Квартира

Давление: Механические уплотнения высокого давления

Скорость: Высокоскоростное механическое уплотнение

Температура: Высокотемпературное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co. , Ltd.

Структура: Двусторонний

Давление: Механические уплотнения среднего давления

Скорость: Сверхскоростное механическое уплотнение

Температура: Температурное механическое уплотнение

Температура

Стандарт: Стандарт

Hengshui Yingli Import and Export Co., Ltd.

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспыльная асбестовая веревка

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика по асбесту

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспылевая асбестовая лента

Тип поставки: Изготовление на заказ

Обозначение изделия: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: CE, ISO

Применение: Транспорт, Промышленность, Строительство, Текстиль

Тип: Беспылевая асбестовая лента

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: СЕ, ИСО

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспыльная асбестовая веревка

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Лонгвин Индастри Лимитед

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспылевая асбестовая лента

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспылевая асбестовая лента

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика по асбесту

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспылевая асбестовая лента

Тип поставки: Изготовление на заказ

Обозначение изделия: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: CE, ISO

Применение: Транспорт, Промышленность, Строительство, Текстиль

Тип: Беспылевая асбестовая лента

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: СЕ, ИСО

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспыльная асбестовая веревка

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Лонгвин Индастри Лимитед

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспылевая асбестовая лента

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспылевая асбестовая лента

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика по асбесту

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Асбестовая ткань без пыли

Тип поставки: Изготовление на заказ

Обозначение изделия: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: CE, ISO

Применение: Транспорт, Промышленность, Строительство, Текстиль

Тип: Беспыльная асбестовая веревка

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: СЕ, ИСО

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Асбестовая ткань без пыли

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Лонгвин Индастри Лимитед

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Асбестовая ткань без пыли

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика асбеста

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Сертификация: CE, ISO

Применение: Транспорт, промышленность, строительство, текстиль

Тип: Беспыльная асбестовая веревка

Тип поставки: Изготовление на заказ

Обозначение позиции: Карточка Cscs аналитика по асбесту

Обозначение продукта: Карточка Cscs инспектора по асбесту

Ханчжоу Longwin Industry Limited

Scandinavian Tackle Hard Lures Fatboy — Воблеры для воблеров

Цена от 5,65 € Посмотреть товары

Fatboy отлично подходит для ловли судака и щуки — Chubby ABS Wobbler — Длина 85 мм/3 3/4 дюйма — Вес 12 г / 5/12 унций — Глубина погружения 2,0–2,5 м / 6 1/2–8 1/6 футов — Крюк VMC — Материал АБС-пластик — Каждый воблер тестируется вручную. — Стильная хромированная отделка

Читать далее

Поделиться:

org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»> org/ProductModel»>

Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Parrot 2 Код: 401.001.85.001 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5 см 12 г — пчела Код: 401.001.85.002 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Паронит Код: 401.001.85.003 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Räkäkiiski Код: 401.001.85.004 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Скорая помощь Код: 401.001.85.005 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Parrot Код: 401.001.85.006 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5 см 12 г — красное золото Код: 401.001.85.007 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — серебро Код: 401.001.85.008 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5 см 12 г — красный желтый Код: 401.001.85.009 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5 см 12 г — тест Код: 401.001.85.010 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Silvertiger Код: 401.001.85.012 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Диско Код: 401.001.85.013 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5 см 12 г — коричневая полоса хром Код: 401.001.85.501 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Жесткая приманка Scandinavian Tackle Fatboy 8,5см 12г — синий радужный хром Код: 401.001.85.502 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5 см 12 г — Lime Shark Chrome Код: 401.001.85.503 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Mandariini Chrome Код: 401.001.85.504 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Жесткая приманка Scandinavian Tackle Fatboy 8,5 см 12 г — красный нос хром Код: 401.001.85.505 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Blue Shark Chrome Код: 401.001.85.506 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Жесткая приманка Scandinavian Tackle Fatboy 8,5 см 12 г — красный скорая помощь, хром Код: 401.001.85.507 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Жесткая приманка Scandinavian Tackle Fatboy 8,5см 12г — Black Shadow Chrome Код: 401.001.85.508 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Жесткая приманка Scandinavian Tackle Fatboy 8,5 см 12 г — Greenly Chrome Chrome Код: 401.001.85.509 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Savumuikku Chrome Код: 401.001.85.510 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Orange Shark Chrome Код: 401.001.85.511 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Bluex Chrome Код: 401.001.85.512 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину
Скандинавская снасть	Hard Lure Scandinavian Tackle Fatboy 8,5см 12г — Redkork Chrome Код: 401.001.85.513 Рыба: Щука Рыба: Окунь Длина: 8,50 см Глубина плавания: 250 см Вес: 12,00 г	org/Offer»> 5,65 €		Добавить в корзину

Добавить в корзину

Другие серии этой марки

• Жесткие приманки Baron XL
• > Жесткие приманки Fatboy
• Жесткие приманки Gator
• Жесткие приманки Luvos
• Шорник для жестких приманок 130
• Жесткие приманки для лосося
• Жесткие приманки Yakuza Perch Attack

Fatboy отлично подходит для ловли судака и щуки — Chubby ABS Wobbler
— Длина 85 мм / 3 3/4 дюйма
— Вес 12 г / 5/12 унций
— Глубина погружения 2,0–2,5 м / 6 1/2–8 1/6 футов
— Крюк VMC
— Материал АБС-пластик
— Каждый воблер тестируется вручную.
— Стильная хромированная отделка

Скандинавская снасть

Scandinavian Tackle — компания, специализирующаяся на товарах для отдыха. Наша продукция включает в себя снаряжение для летней и зимней рыбалки, охоты, кемпинга и активного отдыха. Наша компания обладает сильными скандинавскими ноу-хау в области товаров для отдыха. Мы постоянно работаем с нашими скандинавскими партнерами над развитием нашей продукции.

При необходимости мы можем адаптироваться к пожеланиям и потребностям наших клиентов в очень сжатые сроки. Наша компания может предоставить множество индивидуальных вариантов упаковки для универмагов и магазинов DIY. Мы также можем комбинировать многие продукты, если этого пожелают наши клиенты. Продукция может быть упакована с использованием собственной торговой марки и дизайна упаковки заказчика (OEM). Качество продукции в любое время обеспечивается нашим скандинавским персоналом, который прекрасно осведомлен о современных требованиях к качеству. Качество, скорость и хорошие партнеры делают нас очень сильным и востребованным поставщиком. Запросите дополнительную информацию, и вы узнаете, почему.

Все товары Скандинавские снасти

Видео-YouTube

Последние комментарии

Вы должны войти, чтобы добавить мнение

ООО Фриготрейд Импортер в России

ООО Фриготрейд Импортер в России | Данные коносамента ООО Фриготрейд

Импортер         Россия

Запрос на удаление этой страницы

Образец коносамента

5

Дата	19 октября 2017 г.
Имя импортера	ООО «ФРИГОТРЕЙД»
Код ТН ВЭД	4016
Описание продукта	Прокладка для ремонта компрессоров j&e зал: комплект (17 шт) уплотнительных прокладок для ремонта винта компрессора серии hs3100 из резины и безасбестового паронита, упакованы в герметичный пластиковый пакет всего 1 комплект daikin appl
Страна назначения	РОССИЯ
Страна происхождения	ИТАЛИЯ
Количество	0,50
Единица измерения	КГ
Стоимость фоб в долларах США	80,25
Вес нетто	0,5
Получатель	ООО «ФРИГОТРЕЙД»
Таможенная стоимость	4596,32
Адрес назначения EN	129345, г. Москва, ул. Осташковская стр. 5 14 ПФ. 6
Производитель Компания EN	DAIKIN APPLIED EUROPE SPA

Детали отгрузки ООО «ФРИГОТРЕЙД»

5

Дата	Код ТН ВЭД	Описание продукта	Количество	Значение	Импортер	Экспортер	Зарубежная страна	[83] Дополнительные поля (Нажмите для просмотра)
19 октября 2017 г.	4016	Прокладка для ремонта компрессоров j…cc	0,50	Доступен при покупке	ООО «ФРИГОТРЕЙД»	Просмотр экспортера	ИТАЛИЯ	Посмотреть Колонка Имя
06. 10.2017	84189	Конденсаторы, кроме используемых в го…куб.см	1090	Доступен при покупке	ООО «ФРИГОТРЕЙД»	Просмотр экспортера	ИТАЛИЯ
19 октября 2017 г.	8414308109	Компрессоры, используемые в холодильной технике	2	Доступен при покупке	ООО «ФРИГОТРЕЙД»	Просмотр экспортера	ИТАЛИЯ

Откуда ООО «ФРИГОТРЕЙД» импортирует?

Италия

Страна 1

Название раздела 2

Страна 2

Название раздела 3

Страна 3

Название раздела 4

Страна 4

Название раздела 5

Страна 5

Получайте данные о мировой торговле онлайн у вас под рукой!

Компания

• О нас
• Как мы помогаем
• Товары и услуги
• Доступность данных
• Почему выбирают нас
• План и цены
• Карьера Мы нанимаем!
• Наши клиенты
• Блог
• Часто задаваемые вопросы
• Свяжитесь с нами

НАШИ ДАННЫЕ

• Доступность данных
• охваченных стран
• Поиск данных в реальном времени
• Загрузка образцов данных
• Торговые данные Азии
• Торговые данные Южной Америки
• Торговые данные Северной Америки
• Торговые данные Африки
• Торговые данные Европы
• Торговые данные Океании

Дополнительные ресурсы

• Партнерская программа
• Общий продукт Wise Data
• Поиск импортеров по всему миру
• Поиск экспортеров по всему миру
• Тенденции поискового рынка
• Список компаний
• Новости мировой торговли
• Уведомление
• Торговые инструменты
• Найдите код ТН ВЭД

Следите за нами на

ПОЛОЖЕНИЯ И УСЛОВИЯ     /     ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ

Copyright © 2021 Export Genius. Все права защищены

Смотрите данные и идеи в действие.

Клингер

• Продукция
• УПЛОТНИТЕЛЬНЫЕ МАТЕРИАЛЫ
• Безасбестовые уплотнительные листы — паронит
• Клингер

Один из ведущих производителей уплотнений и продуктов для контроля жидкости, предлагающий широкий ассортимент высококачественной специальной продукции для удовлетворения любых особых потребностей. Такие материалы будут дороже по цене, но незаменимы во многих производствах, где ведутся работы с газом, нефтехимией, химией и т. д. Если в технической спецификации устройства указана деталь этой марки или ее необходимо заменен, его можно заказать и приобрести у специалистов нашей компании.



Для получения дополнительной информации и предложений, пожалуйста, свяжитесь с нами.

KLINGERSIL® армированные волокном прокладочные листы

KLINGERSIL® обеспечивает превосходную термическую, механическую и химическую стойкость для широкого спектра применений. Кроме того, KLINGERSIL® прост в обращении и укладке.

KLINGERSIL® C-4300  — универсальный уплотнительный материал для высокого давления, обеспечивающий повышенную безопасность для широкого спектра применений. Устойчив к горячей воде, пару, маслам, углеводородам и многим другим химическим веществам.

KLINGERSIL® C-4300 — TDS

Информация по технике безопасности.

KLINGERSIL® C-4324  — универсальный уплотнительный материал для широкого спектра применений. Этот уплотнительный материал подходит для использования в жидкостях и парах при более низких давлениях и температурах. Устойчив к воде, маслам, углеводородам и многим другим химическим веществам.

KLINGERSIL® C-4324 — TDS

Информация по технике безопасности.

KLINGERSIL® C-4400  — универсальный уплотнительный материал, усиленный арамидом. Устойчив к маслам, воде, пару, газам, рассоле, топливу, спиртам, умеренным органическим и неорганическим кислотам, углеводородам, смазочным и охлаждающим жидкостям.

KLINGERSIL® C-4400 — TDS

Информация по технике безопасности.

KLINGERSIL® C-4408  — подходит для сред с высокими растягивающими нагрузками. Устойчивы к маслам, воде, пару, газам, топливу, спиртам, углеводородам, смазочным материалам и охлаждающим жидкостям.

KLINGERSIL® C-4408 — TDS

Информация по технике безопасности.

KLINGERSIL® C-4409  — обеспечивает большую безопасность при высоких термических и механических нагрузках. Обладает химической стойкостью к маслам, воде, пару, углеводородам, а также жидким и газообразным химическим веществам.

KLINGERSIL® C-4409 — TDS

Информация по технике безопасности.

KLINGERSIL® C-4430  — обладает отличной стойкостью к горячей воде и пару. Устойчивы к воде и пару при повышенных температурах, а также к маслам, газам, солевым растворам, топливам, спиртам, умеренным органическим и неорганическим кислотам, углеводородам, смазочным и охлаждающим жидкостям.

KLINGERSIL® C-4430 — TDS

Информация по технике безопасности.

KLINGERSIL® C-4430plus  — высококачественный уплотнительный материал, устойчивый к высокому давлению, с отличной прочностью на растяжение и отличной стойкостью к горячей воде и пару. Подходит для работы с водой и паром при более высоких температурах, а также устойчив к маслам, углеводородам, газам, растворам солей, топливу, спиртам, смазкам, охлаждающим жидкостям, а также к умеренным органическим и неорганическим кислотам.

KLINGERSIL® C-4430plus — TDS

Информация по технике безопасности.

KLINGERSIL® C-4500  — высококачественный устойчивый к высокому давлению уплотнительный материал, особенно подходящий для использования в высокотемпературных щелочных средах и перегретом паре. Предназначен для использования в химической промышленности. Подходит для использования в щелочных средах, а также маслах, газах, растворах солей, топливе, спиртах, органических и неорганических кислотах, углеводородах, смазочных материалах и охлаждающих жидкостях.

KLINGERSIL® C-4500 — TDS

Информация по технике безопасности.

KLINGERSIL® C-4509  —  устойчивый к высокому давлению уплотнительный материал, пригодный для работы в средах с самым высоким давлением и температурой. Материал обладает отличной устойчивостью к сжимающим нагрузкам. Также материал пожаробезопасен. Изготовленный из высококачественных материалов, он широко используется во многих химических отраслях промышленности. Основные области применения – щелочные среды и пар.

KLINGERSIL® C-4509 — TDS

Информация по технике безопасности.

KLINGERSIL® C-8200  — стойкий к высокому давлению уплотнительный материал, обеспечивающий большую безопасность при использовании с концентрированными кислотами. Этот материал устойчив к широкому спектру сред и особенно к кислотам.

KLINGERSIL® C-4300 — TDS

Информация по технике безопасности.

KLINGERSIL® Quantum — уникальный уплотнительный материал, обладающий высочайшей гибкостью при высоких температурах. Этот материал подходит для использования в маслах, воде, паре, газах, солевых растворах, топливе, спиртах, умеренных органических и неорганических кислотах, углеводородах, смазочных материалах и хладагентах.

KLINGERSIL® Quantum — TDS

Информация по технике безопасности.

KLINGERSIL® top-sil ML1 — специальный многослойный уплотнительный материал с увеличенным сроком службы и повышенной эластичностью при повышенных температурах. Этот материал подходит для использования с маслами, водой, паром, газами, солевыми растворами, топливом, спиртами, умеренными органическими и неорганическими кислотами, углеводородами, смазочными материалами и охлаждающими жидкостями.

KLINGERSIL® top-sil ML1 — TDS

Информация по технике безопасности.

KLINGERSIL® CompenSil  — обеспечивает и сохраняет превосходные герметизирующие свойства во всех типах сред. Используется в жидких и газообразных средах при более низких давлениях и температурах. Обеспечивает хорошую стойкость к маслам, углеводородам, хладагентам и другим химическим веществам.

KLINGERSIL® CompenSil — TDS

Информация по технике безопасности.

KLINGER®top-chem Уплотнительные материалы из ПТФЭ

KLINGER®top-chem — уплотнительные материалы на основе ПТФЭ гарантируют высочайшую химическую стойкость и предназначены для большинства уплотнений. Изделия из ассортимента уплотнений KLINGER®top-chem из ПТФЭ специально разработаны для обеспечения свойств, требуемых в промышленности. Материал отличается герметичностью даже при низком поверхностном давлении, высокой стойкостью к сильным кислотам или сильным щелочным растворам, а также хорошими свойствами при средних и низких температурах.



Ассортимент продукции и листы с техническими параметрами:



KLINGER®top-chem 2000  — универсальный герметизирующий материал, обеспечивающий отличные эксплуатационные характеристики в условиях высоких механических требований при высоких температурах. Единственный лист уплотнительного материала PTFE с сертификатом пожарной безопасности. Обладает отличной устойчивостью к сильнокислым и щелочным средам, а также устойчивостью к пару и кислороду. Подходит для чрезвычайно широкого применения в химической и нефтехимической промышленности, а также в судостроении для перевозки химикатов.

KLINGER®top-chem 2000 — TDS

Информация по технике безопасности.

KLINGER®top-chem 2000soft — сочетает в себе наилучшую прочность на растяжение с отличной сжимаемостью. Обладает отличной химической стойкостью в сильнокислых и щелочных средах. Обладает отличной износостойкостью в условиях высоких механических требований при высоких температурах. KLINGER®top-chem 2000soft обладает высокой податливостью, что идеально подходит для обеспечения герметичности даже при низких поверхностных нагрузках.

KLINGER®top-chem 2000soft  — TDS

Информация по технике безопасности.

KLINGER®top-chem 2003  — обеспечивает высокую адаптивность и герметичность даже при малых поверхностных нагрузках. Обеспечивает отличную химическую стойкость в сильнокислых и щелочных средах, а также очень хорошие свойства при средних температурах и средних нагрузках.

KLINGER®top-chem 2000soft  — TDS

Информация по технике безопасности.

KLINGER®top-chem 2005  – обеспечивает отличные эксплуатационные характеристики и высокую химическую стойкость в сильнокислотных средах. Подходит для широкого спектра применений в химической промышленности. Экономичная альтернатива прокладкам из расширенного ПТФЭ.

KLINGER®top-chem 2005 — TDS

Информация по технике безопасности.

KLINGER®top-chem 2006  — обеспечивает превосходную прочность в сильнощелочной среде и хорошие механические свойства при средних и низких температурах и нагрузках. Подходит для широкого спектра применений в химической промышленности. Этот уплотнительный материал не содержит пигментов.

KLINGER®top-chem 2006 — TDS

Информация по технике безопасности.

Прокладки из ламината графита KLINGER®

Прокладки из ламината графита подходят для температур от -200 ° C до 550 ° C и устойчивы к широкому спектру химических веществ. Графитовый ламинат KLINGER со специально разработанным для этой цели антипригарным покрытием легко снимается с фланца даже после воздействия повышенных температур.



Ассортимент продукции и технические характеристики:



KLINGER®top-graph 2000  – сочетает в себе преимущества армированных волокном уплотнительных материалов с основными свойствами гибкого графита. Благодаря высокой присущей ему стабильности этот материал обеспечивает надежность в обработке. KLINGER®top-graph 2000 благодаря высокой стойкости к нагрузкам и низкой хрупкости идеально подходит для работы с паром и другими веществами.

KLINGERSIL®top-graph 2000 — TDS

Информация по технике безопасности.

Графитовый ламинат KLINGER® SLF  – сочетает простоту в обращении с превосходными герметизирующими свойствами в течение длительного времени. Материал соответствует требованиям немецкого TA Luft (Чистый воздух). Рекомендуется для использования там, где желаемым материалом является графит и требуются минимальные неорганизованные выбросы.

Графитовый ламинат KLINGER® SLF — TDS

Графитовый ламинат KLINGER® SLS — особенно подходит для слабых фланцев при высоких температурах до 450 °C. Подходит для универсального использования, особенно в сочетании со слабыми фланцами и для герметизации измерителей уровня жидкости .

Графитовый ламинат KLINGER® SLS — TDS

Графитовый ламинат KLINGER® PSM  – уплотнительный материал, состоящий из керамзитового графита и вставки из нержавеющей стали толщиной 0,1 мм. Материал не содержит смол, пропиток и других органических соединений. Следовательно, токсическое загрязнение невозможно. Обладает стабильными физическими свойствами во всем диапазоне температур. Подходит для горячей воды и пара при высоких температурах до 450 ° C.

Графитовый ламинат KLINGER® PSM – TDS

Графитовый ламинат KLINGER® PDM — уплотнительный материал, состоящий из керамзитового графита и вставки из нержавеющей стали толщиной 0,1 мм. Материал не содержит смол, пропиток и других органических соединений. Следовательно, токсическое загрязнение невозможно. Обладает стабильными физическими свойствами во всем диапазоне температур. Подходит для горячей воды и пара при высоких температурах до 450 °C.

KLINGER® Графитовый ламинат PDM – TDS

KLINGER® Графитовый ламинат TSM  — соответствует требованиям TA-Luft и обеспечивает безопасность при высоких температурах до 450 ° C. Особенно подходит для использования в химической промышленности, нефтеперерабатывающих заводах и электростанциях.

Графитовый ламинат KLINGER® TSM – TDS

KLINGER® Графитовый ламинат XMS  – особенно подходит для высоких температур до 550 °C. В основном используется в автомобильной промышленности благодаря отличной стойкости к окислению.

Графитовый ламинат KLINGER® XMS – TDS

KLINGER® ламинат с мерцанием милама

KLINGER® Milam glimmer — мягкий уплотнительный материал, специально разработанный для обеспечения долговечности при высоких температурах. Материал рекомендуется для использования в соединениях с выхлопными трубами, турбинами, турбонагнетателями и топливопроводами. Материал выдерживает температуру до 900°С в непрерывном режиме.



Доступный ассортимент продукции и листы с техническими параметрами:



KLINGER®milam PSS  — Подходит для высоких температур до 900°С и выше. Свойство этого материала – отличная термостойкость. Потеря массы при 800°С составляет менее 5%. В сочетании с отличной химической стойкостью к растворителям, агрессивным кислотам, щелочам и минеральным маслам он предлагает широкий спектр применения.

KLINGER®milam PSS — TDS





Для получения дополнительной информации и предложения, пожалуйста, свяжитесь с нами.

Не содержащие асбеста, прессованные, спирально навитые металлические прокладки Листы для соединения волокон

Соединительные листы без асбеста

АССОРТИМЕНТ СОЕДИНИТЕЛЬНЫХ ЛИСТОВ SPITMAAN ИЗ СЖАТОГО БЕЗАСБЕСТОВОЛОКНА:

Сокращения:

a) ZA Общая пригодность при использовании общепринятых методов монтажа в условиях химической совместимости.

b) ZB Максимальная производительность обеспечивается за счет соответствующих мер по конструкции соединений и установке прокладок. Рекомендуется консультация.

c) ZC Ограниченная область применения. Консультация обязательна.

Диаграммы давления и температуры являются наиболее современными методами определения пригодности материала прокладок в известных областях применения. Максимальные значения температуры и давления могут ввести в заблуждение. Максимум. Температура и макс. Давление представляет собой максимальные значения и не должно использоваться одновременно. Они даны только для ознакомления, так как эти макс. значения зависят не только от материала прокладки, но и от условий сборки. Используйте графики давления и температуры, чтобы проверить пригодность выбранных материалов прокладок для ваших применений.

Тип Spitmaan AF 111
Описание:	Экономичные безасбестовые соединения, изготовленные из экологически чистых натуральных целлюлозных волокон и наполнителей, связанных подходящей смесью эластомеров NBR.
Подходящие отрасли / Свойства:	Прокладка общего назначения (для тяжелых условий эксплуатации).
Подходящий носитель:	Масла, растворители, газы, вода, пар низкого давления, разбавленные кислоты и щелочи.
Идентификационный цвет:	Красный и зеленый со стандартным антипригарным покрытием. Дополнительная вставка из стальной проволочной сетки доступна с графитовой отделкой.

Технические данные

Номинальная температура	Неметаллический	Металлик
Краткосрочная температура	300 °С	350 °С
Непрерывная рабочая температура	200 °С	225 °С
Макс. Непрерывная температура с паром	180 °С	200 °С
Давление	35 бар	45 бар





Модель Spitmaan AF 120
Описание:	Эти соединения изготовлены из синтетических арамидных волокон и наполнителей, связанных эластомерами NBR.
Подходящие отрасли / Свойства:	Подходит для использования с водой, паром среднего давления, поставками газа, насосами, радиаторами и различными приложениями легкой промышленности. (средние условия эксплуатации)
Подходящий носитель:	Вода, пар, газоснабжение, насосы, разбавленные кислоты и щелочи.
Идентификационный цвет:	Зеленый со стандартным антипригарным покрытием. Дополнительная вставка из стальной проволочной сетки доступна с графитовой отделкой

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Краткосрочная температура	350 °С	350 °С
Непрерывная рабочая температура	225 °С	250 °С
Макс. Непрерывная температура с паром	200 °С	200 °С
Давление	80 бар	90 бар





Тип Spitmaan AF 139
Описание:	Это высококачественные соединения, изготовленные из синтетических арамидных волокон и наполнителей, связанных эластомерами NBR.
Подходящие отрасли / Свойства:	Подходит для использования с маслами, нефтехимическими продуктами, поставками пара, автомобилями, судостроением и общими целями. (средние условия эксплуатации)
Подходящий носитель:	Применения, связанные с маслами, углеводородами, паром, газами, растворителями, гликолями и водными растворами.
Идентификационный цвет:	Оранжевый со стандартным антипригарным покрытием. Дополнительная вставка из стальной проволочной сетки доступна с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Краткосрочная температура	375 °С	400 °С
Непрерывная рабочая температура	250 °С	250 °С
Макс. Непрерывная температура с паром	225 °С	250 °С
Давление	100 бар	110 бар





Тип Spitmaan AF 151
Описание:	A Высококачественные соединительные листы на основе синтетических арамидных волокон и наполнителей, соединенных с эластомерами NBR.
Подходящие отрасли / Свойства:	Подходит для использования в газо- и водоснабжении, нефтяной, химической, судостроительной и других отраслях промышленности. (средние условия эксплуатации).
Подходящий носитель:	Вода, газы, растворители, масла, пар низкого давления и различные разбавленные химикаты.
Идентификационный цвет:	Коричневый со стандартным антипригарным покрытием. Дополнительная вставка из стальной проволочной сетки доступна с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Краткосрочная температура	375 °С	400 °С
Непрерывная рабочая температура	250 °С	250 °С
Макс. Непрерывная температура с паром	225 °С	250 °С
Давление	100 бар	110 бар





Тип Spitmaan AF 154
Описание:	Эти соединения изготовлены из специальной смеси термостойких арамидных волокон с наполнителями и скреплены высококачественными нитриловыми эластомерами.
Подходящие отрасли / Свойства:	Подходит для использования с теплообменниками, котлами, радиаторами, паровыми установками и электростанциями. (Высокие условия эксплуатации)
Подходящий носитель:	Подходит для масел, растворителей, газов, пара, разбавленных кислот и щелочей.
Идентификационный цвет:	Желтый со стандартным антипригарным покрытием. Дополнительная вставка из стальной проволочной сетки доступна с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Краткосрочная температура	400 °С	450 °С
Непрерывная рабочая температура	250 °С	300 °С
Макс. Непрерывная температура с паром	250 °С	250 °С
Давление	150 бар	160 бар





Модель Spitmaan AF 154 Super
Описание:	Эти соединения изготовлены из специальной смеси термостойких арамидных волокон с высококачественными нитриловыми эластомерами.
Подходящие отрасли / Свойства:	Подходит для использования с теплообменниками, котлами, радиаторами, паровыми установками и электростанциями. (Высокие условия эксплуатации)
Подходящий носитель:	Подходит для масел, растворителей, газов, пара, разбавленных кислот и щелочей.
Идентификационный цвет:	Нейтральный со стандартным антипригарным покрытием. Дополнительная вставка из стальной проволочной сетки доступна с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Макс. Краткосрочная рабочая температура	450 °С	500 °С
Макс. Непрерывная рабочая температура	300 °С	350 °С
Макс. Рабочее давление	150 бар	160 бар





Модель Spitmaan AF 155
Описание:	Эти соединения изготавливаются из смеси арамидного волокна, стекловолокна, минерального волокна и наполнителей вместе со связующим веществом NBR.
Подходящие отрасли / Свойства:	Подходит для агрессивной химической промышленности, радиаторов, котлов, трубопроводов, условий высоких нагрузок и высоких температур.
Подходящий носитель:	Рекомендуется для горячих газов, топлива, масел, мягких органических и неорганических кислот и пара.
Идентификационный цвет:	Фиолетовый. Дополнительная вставка из стальной проволочной сетки доступна с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Краткосрочная температура	450 °С	500 °С
Непрерывная рабочая температура	400 °С	450 °С
Макс. Непрерывная температура с паром	375 °С	425 °С
Давление	150 бар	160 бар





Стиль Spitmaan AF 159
Описание:	Эти соединения изготовлены из синтетических арамидных волокон/углеродных волокон и наполнителей высшего качества, связанных нитриловыми эластомерами.
Подходящие отрасли / Свойства:	Подходит для использования с маслами, нефтехимическими продуктами, поставками пара, автомобилями, судостроением и общими целями. (Высокие условия эксплуатации)
Подходящий носитель:	Подходит для масел, растворителей, газов, пара, разбавленных кислот и щелочей.
Идентификационный цвет:	Черный со стандартным антипригарным покрытием. Дополнительная вставка из стальной проволочной сетки доступна с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Краткосрочная температура	450 °С	450 °С
Непрерывная рабочая температура	275 °С	350 °С
Макс. Непрерывная температура с паром	250 °С	325 °С
Давление	150 бар	160 бар





Spitmaan Style AF 160
Описание:	Эти соединения изготовлены из высококачественных кислотостойких прессованных арамидных волокон и наполнителей, связанных специальными связующими.
Подходит для промышленности / Свойства:	Подходит для химической промышленности. (кислоты и щелочи)
Подходящий носитель:	Рекомендуется для горячих концентрированных органических, неорганических и минеральных кислот.
Идентификационный цвет:	Синий со стандартным антипригарным покрытием.

Технические характеристики

Номинальная температура	Неметаллический
Краткосрочная температура	250 °С
Непрерывная рабочая температура	210 °С
Макс. Непрерывная температура с паром	210 °С
Давление	120 бар





Модель Spitmaan AF 170
Описание:	Эти соединения изготовлены из специальных термостойких волокон, наполнителей и графита, связанных с высококачественными эластомерами NBR, которые; демонстрируют отличные термические и механические свойства.
Подходит для промышленности / Свойства:	Подходит для использования с теплообменниками, котлами, радиаторами, паровыми установками и электростанциями. (Высокие условия обслуживания).
Подходящий носитель:	Превосходная стойкость к маслам, растворителям, топливу, хладагентам, растворам солей, газам, воде и пару.
Идентификационный цвет:	Черный со стандартным антипригарным покрытием. Дополнительная вставка из стальной проволочной сетки доступна с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Кратковременная температура	600 °С	650 °С
Непрерывная рабочая температура	450 °С	550 °С
Макс. Непрерывная температура с паром	425 °С	525 °С
Давление	150 бар	170 бар



Соединительные листы из прессованного асбестового волокна

ТАБЛИЦА ДАВЛЕНИЕ-ТЕМПЕРАТУРА

Сокращения:

 XA- Общая пригодность с использованием обычных методов монтажа в условиях химической совместимости. Рекомендуется консультация.

 XC- Ограниченная область применения. Техническая консультация обязательна.

 XD- Область не рекомендуется.

Spitmaan Style 11 Steam
Описание:	Эти соединения представляют собой неизменно однородный, прочный, прочный, качественный продукт с очень надежными характеристиками. Его адаптируемость ко многим требованиям к уплотнению делает этот продукт наиболее экономичным выбором листовой упаковки для инженеров заводов и ремонтников
Технические характеристики:	IS 2712: 1998 Gr.- W/ 3, IS 2712: 1971 Gr. C & IS 2712: 1965 г. — C.
Подходящие отрасли/свойства:	Применение общего назначения во всех отраслях промышленности с менее жесткими условиями работы по температуре и давлению (низкие условия эксплуатации).
Подходящий носитель:	Вода, пар низкого давления, газы, разбавленные кислоты и щелочи.
Идентификационный цвет:	Красный / с графитом в стандартной комплектации.
	Дополнительная вставка из стальной проволоки с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Рекомендуемая максимальная температура	360 °С	400 °С
Рекомендуемое максимальное давление	30 бар	35 бар





Spitmaan Style 20 Steam
Описание:	Эти соединения представляют собой неизменно однородный, прочный, прочный, качественный продукт с очень надежными характеристиками. Его адаптируемость ко многим требованиям к герметизации делает этот продукт наиболее экономичным выбором листовой упаковки для инженеров заводов и ремонтников.
Характеристики:	IS 2712: 1998 Gr.- W/ 3, IS 2712: 1971 Gr. C & IS 2712: 1965 г. — C
Подходящие отрасли/свойства:	Применение общего назначения во всех отраслях промышленности с менее жесткими условиями работы по температуре и давлению (низкие условия эксплуатации).
Подходящий носитель:	Вода, пар низкого давления, газы, разбавленные кислоты и щелочи.
Идентификационный цвет:	Красный / с графитом в стандартной комплектации.
	Дополнительная вставка из стальной проволоки с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Рекомендуемая максимальная температура	380 °С	415 °С
Рекомендуемое максимальное давление	35 бар	40 бар





Spitmaan Style 39 Красный/ Серый
Описание:	Изготовлены из качественных асбестовых волокон и вулканизированы специальной резиновой смесью, отвечающей жестким требованиям современной промышленности.
Технические характеристики:	ИС 2712:1998 Гр.- О/2, (Р 2015), ИС 2712:1979 Гр.- О/2, ИС 2712: 1971 Гр.- Б/О, ИС 2712: 1965 Гр.- Б/О, ИС 6210: 1971, БС 1832: 1991.
Подходящие отрасли/свойства:	Прокладочный материал общего назначения и для автомобилей (средние условия эксплуатации).
Подходящий носитель:	Сухой и влажный пар, вода, газы, щелочи, масла при нормальных температурах, а также против химикатов, топлива и т. д., а также для общетехнических целей.
Идентификационный цвет:	Красно-серый / с графитом в стандартной комплектации
	Дополнительная вставка из стальной проволоки с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Рекомендуемая максимальная температура	440 °С	480 °С
Рекомендуемое максимальное давление	80 бар	100 бар





Spitmaan Style 51 Коричневый
Описание:	Изготовлено из отборных асбестовых волокон и скреплено высококачественным Gr. Связующее соединение. Этот продукт имеет широкий спектр промышленного применения.
Технические характеристики:	IS 2712: 1998 г.- W/ 2 (R 2015), IS 2712: 1971 Gr.- B/ S, IS 2712: 1979 Gr.- W/ 2, IS 6210: 1971, DGS & DS/ MISC/ 81- c Item 12(b) Товарное качество, BS 1832: 1991.
Свойства:	Прокладочный материал общего назначения (средние условия эксплуатации).
Подходящий носитель:	Пар, Нейтральные негорючие газы, Щелочные растворы, Жиры, Щелочи, Масла, Спирт, Моторное топливо и другие подобные инженерные услуги.
Идентификационный цвет:	серый и коричневый.
	Дополнительная вставка из стальной проволоки с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Рекомендуемая максимальная температура	440 °С	480 °С
Рекомендуемое максимальное давление	80 бар	100 бар





Spitmaan Style 54 Super
Описание:	Изготовлено из высококачественного хризотил-асбестового волокна и сырьевых материалов, тщательно смешанных с термостойкой резиной и ее соединениями в соответствии со специальным процессом, обеспечивающим максимальную устойчивость к высоким давлениям и температурам.
Технические характеристики:	IS 2712: 1998 Gr.- W/ 1 (R 2015), IS 2712: 1971 Gr.- A/S, IS 6210: 1971, DGS & D G/ MISC/ 81-c Пункт 12(a) Особое качество, BS 1832: 1991.
Подходящие отрасли/свойства:	Широко используется в судовых двигателях, электрогенераторах и т. д.
Подходящий носитель:	Насыщенный пар, кислород, нефтяные дистилляты, масла, жиры, топливо, двигатели внутреннего сгорания, углеводороды, спирты, растворители, щелочи и т. д.
Идентификационный цвет:	Желто-серый/с графитом в стандартной комплектации.
	Дополнительная вставка из стальной проволоки с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Рекомендуемая максимальная температура	550 °С	600 °С
Рекомендуемое максимальное давление	150 бар	160 бар





Масло Spitmaan Style 59
Описание:	Высококачественный стык из асбестового волокна, соединенный высококачественным компаундом. Это специализированное соединение выдерживает самые строгие требования нефтяных и нефтехимических заводов, растворителей, холодильников и т. д. Использование масляного прокладочного листа SPITMAAN Style 59 обеспечивает безопасность и экономичность даже в критических условиях работы.
Технические характеристики:	IS 2712: 1998 гр.- O/ 1 (R 2015), IS 2712: 1979 гр.- O/ 1, IS 2712: 1971 гр.- A/ O, IS 6210: 1971, DEFENSE TS RED/ 71/ 59 , БС 1832: 1991.
Подходящие отрасли/свойства:	Применяется в трубопроводах, аппаратах нефтехимических производств, нефтехимических дистиллятах, нефтяной и нефтеперерабатывающей промышленности. Также рекомендуется в промышленных процессах с высоким содержанием ароматических веществ, соединений серы, хлористых углеводородов, фенолов, хладагентов и т. д., включая пар.
Идентификационный цвет:	Серовато-черный/с графикой в ​​стандартной комплектации.
	Дополнительная вставка из стальной проволоки по запросу с графитовым покрытием в стандартной комплектации.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Рекомендуемая максимальная температура	550 °С	600 °С
Рекомендуемое максимальное давление	150 бар	160 бар





Spitmaan Style 60 Acid
Описание:	Это специальный соединительный лист из асбестового волокна, который тесно связан с кислотоупорным составом, чтобы противостоять коррозионному действию кислот и химикатов.
Технические характеристики:	IS 2712: 1998 гр.- A/ 1. (R 2015)
Подходящие отрасли/свойства:	Химическая промышленность. (Высокие условия обслуживания).
Подходящий носитель:	Рекомендуется для использования против горячих и концентрированных органических, неорганических и минеральных кислот, включая соляную кислоту, серную (олеум) кислоту и азотную кислоту в условиях эксплуатации при температурах и давлениях, обычно встречающихся в химической промышленности.
Идентификационный цвет:	Кремовый и светло-серый

Технические характеристики

Номинальная температура	Неметаллический
Рекомендуемая максимальная температура	210 °С
Рекомендуемое максимальное давление	150 бар





Spitmaan Style 70 (СОЕДИНЕНИЕ ПАРОНИТНОЙ ПРОКЛАДКОЙ)
Описание:	Прокладка из прессованного асбеста высшего качества Листовой материал, в основном состоящий из высококачественных хризотил-асбестовых волокон, наполнителей и связанных полихлоропреновым (CR) связующим, специально разработанным для агрегатов топливной системы в двигателях авиационного класса и холодильных установках, включая фланцы из магниевого сплава.
Технические характеристики:	ИС 2712: 1998 Гр.- О/1 (Р 2015)
Соответствие:	ГОСТ 481-80 и IS 2712:1998 Марка-О/1 (Р-2015)
Подходящие отрасли/свойства:	Рекомендуется для авиационного класса, нефтяных месторождений, нефтяных дистиллятов (высокие условия эксплуатации).
Подходящий носитель:	Авиационные масла, авиационные растворители, газы, пар высокого давления.
Идентификационный цвет:	Серовато-черный.
	Дополнительная вставка из стальной проволоки с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический
Рекомендуемая максимальная температура	от -70 до 550 ºC
Рекомендуемое максимальное давление	150 бар





Стиль Spitmaan S- 1001
Описание:	Высококачественный сжатый асбестовый прокладочный лист Материал, в основном состоящий из высококачественных хризотил-асбестовых волокон и связующих, армированных вставкой из стальной проволоки. Разработано для выполнения чрезвычайно требовательных задач по уплотнению, обеспечивающих стабильность при высоких колебаниях температуры и давления.
Технические характеристики:	IS 2712: 1998 Гр. W/ 1 (R 2015), IS 2712: 1971 Гр. A/S, IS 6210: 1971 и BS 1832: 1991.
Подходящие отрасли/свойства:	Отличный и экономичный выбор для сахарных заводов и инженеров-котельных. (Высокие условия обслуживания).
Подходящий носитель:	Насыщенный пар, кислород, нефтяные дистилляты, масла, жиры, топливо, двигатели внутреннего сгорания, углеводороды, спирты, растворители, щелочи и т. д.
Идентификационный цвет:	Черный графит.
	Дополнительная вставка из стальной проволоки с графитовой отделкой.

Технические характеристики

Номинальная температура	Неметаллический	Металлик
Рекомендуемая максимальная температура	600 °С	625 °С
Рекомендуемое максимальное давление	200 бар	225 бар

Спиральные металлические прокладки

СПИРАЛЬНЫЕ МЕТАЛЛИЧЕСКИЕ ПРОКЛАДКИ :
Во всем мире нефтяная, газовая, нефтяная и химическая промышленность работают в условиях, когда выживают только сильнейшие. Точное проектирование материалов и их поставка, где бы и когда бы они ни требовались, имеют основополагающее значение для того, чтобы завоевать доверие операторов в этих самых требовательных технологиях. Наша цель — поставлять качественные продукты и услуги и оправдывать ожидания наших клиентов. Это подтверждается сертификатами нашей системы качества по стандарту ISO 9.001 : 2015 , Сертификаты EIL , которые дополняются одобрениями многих компаний и независимых органов . В целях поддержки охраны окружающей среды и предотвращения загрязнения в балансе с социально-экономическими потребностями организация утверждена в соответствии со стандартами ISO 14001 : 2015 . Организация приобрела стандарты OHSAS 18001 : 2007, поскольку она касается достижения и демонстрации надежных показателей охраны труда и техники безопасности путем контроля своих рисков в области ОЗиОБТ в целях поддержки и продвижения передовой практики в области ОЗиОБТ в балансе с социально-экономическими потребностями . Мы очень гордимся тем, что добились всеобщего признания прокладок, используемых в уплотнениях, где экстремальные требования к механическим и тепловым характеристикам считаются обычными . Существует множество компаний, занимающихся производством уплотнений . Очень немногие могут повысить качество продукции , качество обслуживания и качество сотрудников Champion Jointings Pvt . ООО .
Описание:
Эти прокладки сертифицированы для приложений контроля выбросов. Прокладки Spitmaan будут герметизировать фланцы, где температура, давление, вибрация или скорость потока превышают возможности обычных соединительных материалов.
Они намотаны из металлической полосы V-образного сечения и более мягкого наполнителя, так что поверхности фланцев представляют собой спираль из чередующихся слоев металла и наполнителя.
Принцип прокладки со спиральной навивкой:
Функция спирально-навитой прокладки основана на соотношении намотки металлической полосы / наполнителя и поверхностей фланцев. Шероховатость поверхности фланца должна быть приблизительно Ra 3,2 мкм. Спирально-навитые прокладки можно использовать с фланцами, имеющими большую шероховатость поверхности, но для обеспечения надлежащего функционирования прокладки следует увеличить нагрузку на болты.
Поскольку прокладка сжимается во время монтажа, мягкий наполнитель «затекает» в неровности поверхностей фланцев. Обмотка металлической ленты присадочным материалом обеспечивает прочность и эластичность прокладки. Если прокладка имеет наполнитель из ПТФЭ, она должна иметь внутреннее кольцо, поскольку ПТФЭ не допускает дальнейшего сжатия. Внутреннее кольцо должно препятствовать раскрытию прокладки и проникновению текущего ПТФЭ в трубопровод. Чем больше шероховатость поверхности на поверхности фланца, тем больше необходимая поверхностная нагрузка, позволяющая течь ПТФЭ 9.1543 .

Типичные области применения :
Применения включают нефтеперерабатывающие, химические, нефтехимические, морские, электростанции, целлюлозу, трубопроводы, сосуды под давлением на паровых, металлургических, атомных и гидравлических установках, включая теплообменники . Прокладки Spitmaan рекомендуются для фланцевых соединений, где нагрузка на болты ограничена .
Основные характеристики:

• Прокладки изготавливаются самых разных размеров и форм.
• Комбинации металлической полосы и наполнителя выбираются в соответствии с жидкими средами и другими условиями эксплуатации .
• Быстрая установка и удаление .
• Работают при температурах от криогенных до 650 °С . (может быть увеличен для конкретных приложений)
• Давление в системе от высокого вакуума до более 2500 psi . (может быть увеличен для конкретных приложений)
• Опорные кольца внутри и/или снаружи спиральной обмотки делают прокладку подходящей для высокого линейного давления на плоских или выступающих поверхностях фланцев .

Соответствие спецификации:
Прокладки Spitmaan с наполнителями из графита и ПТФЭ соответствуют требованиям контроля выбросов.
Прокладки изготавливаются в соответствии со всеми применимыми стандартами на прокладки, чтобы соответствовать обозначениям фланцев :
. АСМЭ Б 16 . 20а : 1994 , АСМЭ Б 16 . 5 , АСМЭ Б16 . 5 Серия A ( MSS-SP 44 ), ASME B16 . 5 Серия B ( ASME B16 . 47 заменяет API 605 ), IS 7719 : 2013 , DIN & JIS .

Спецификации спиральной раны.5069 :                 ПРЕДЕЛЫ ТЕМПЕРАТУРЫ ДЛЯ НАПОЛНИТЕЛЕЙ :



4 Материал	Минимум		Максимум		Сокращения		Материал		Минимум			Максимум			Сокращения
	°F	°С	°F	°С					°F		°С	°F		°С
Нержавеющая сталь 304	— 320	— 195	1400	760	304		Гибкий графит		— 350		— 212	850		550	Ф. Г.
Нержавеющая сталь 304 л	— 150	— 100	1400	760	304 л		ПТФЭ		— 400		— 240	500		260	ПТФЭ
Нержавеющая сталь 316	— 150	— 100	1400	760	316		Асбест		— —		— —	842		450	АСБ
Нержавеющая сталь 316 л	— 150	— 100	1400	760	316 л		Керамика		— 350		— 212	2000		1090	СЕР.
321	— 320	— 195	1400	760	321
Монель	— 200	— 130	1500	820	ПН



Материал направляющего кольца					ОБОЗНАЧЕНИЕ ЦВЕТА И СОКРАЩЕНИЯ ДЛЯ CGI:
В стандартной комплектации			Углеродистая сталь	КС	Материал	Гибкий графит	Политетрафторэтилен	Асбест	Керамика
Прочие	Тип		Нержавеющая сталь	нержавеющая сталь (304, 316 и 321)
			Монель	ПН	Сокращения	Ф. Г.	ПТФЭ	АСБ	CER
					Цветовой код	Серая полоса	Белая полоса	Без полосы	Светло-зеленая полоса



ФАКТОРЫ ПРОКЛАДОК :
		Тип прокладки и материал	Фактор прокладки M	Коэффициент прокладки Y (psi)
		Спиральная прокладка SPITMAAN	3,00	10000









DENTIFICATION MARKS :



I



Important :
Ни при каких обстоятельствах уплотняющие поверхности фланцев не должны обрабатываться таким образом, чтобы следы инструмента проходили радиально через уплотняющую поверхность. Такие следы инструмента практически невозможно запечатать независимо от типа используемой прокладки.

Требуемое сжатие прокладки для спирально-навитых прокладок Спирально-навитые прокладки с внутренними или внешними кольцами, т. е. исполнения «CG» и «CGI», при необходимости могут быть сжаты до толщины кольца. Это не повредит прокладку и не повлияет на эффективность уплотнения, а кольцо служит ограничителем сжатия.
Советы по установке и обслуживанию:
При установке спирально-навитой прокладки проверьте размеры прокладок для использования между фланцами трубы и сосуда под давлением. Процедура следующая
Измерьте внутренний диаметр контактной поверхности фланца.
Измерьте внутренний диаметр прокладки. Если внутренний диаметр прокладки не превышает внутренний диаметр фланца на 1/8 ″, не используйте ее, если ее нельзя установить точно по центру.
Спирально-навитая прокладка не имеет такого же ощущения, как другие металлические или неметаллические прокладки во время болтового соединения. Он отличается тем, что немного поддается под каждым болтом при затягивании. Поэтому важно затягивать болты небольшими шагами в правильной последовательности, как показано ниже. Окончательная затяжка должна быть равномерной, при этом каждый болт должен испытывать одинаковую нагрузку. Это гарантирует безотказное соединение. Если он неоднороден, соединение может протечь, особенно после того, как оно побывало в горячей эксплуатации. Затяните болты через 24 часа и еще раз через неделю.
Выбор прокладки:
Убедитесь, что выбран правильный тип прокладки для соответствующего применения.
Спирально-навитые прокладки являются одними из лучших универсальных уплотнений, которые предлагают недорогое решение, способное выдерживать колебания температуры и давления. Несколько слоев металла и наполнителя в форме спирали создают барьер, снижающий вероятность утечек .
Убедитесь, что заказанная вами прокладка максимально устойчива к среде, температуре и рабочему давлению. Проверьте химическую совместимость металла, а также присадочного материала для герметизируемой среды. По общему правилу , Внутреннее кольцо и металл, используемый в спиральной обмотке, должны быть аналогичны материалу фланца. Сжимаемость гибкого графита делает его отличным наполнителем для металлических прокладок. Гибкий графит можно использовать при температурах до 1200 °F ( 650 °C ), , хотя его нельзя использовать с сильными окислителями, такими как азотная или серная кислота. Наполнитель ПТФЭ обеспечивает превосходную химическую стойкость при температурах ниже 500 °F (260 °C). В соответствии с ASME B16.20 , , при использовании обычных наполнителей из ПТФЭ , требуется внутреннее кольцо для защиты обмотки от радиального коробления .

Изготовлено в соответствии с ASME B16.20:
Спирально-навитые прокладки — изготавливаются из чередующейся комбинации предварительно отформованного металла и мягких наполнителей, которые образуют очень эффективное уплотнение при сжатии между двумя фланцами. V-образная коронка с центром в металлической полосе действует как пружина 9.1543, , обеспечивающие большую устойчивость прокладок в различных условиях. Наполнитель и материал проволоки могут быть изменены в соответствии с различными требованиями к химической совместимости. Пожарную безопасность можно обеспечить, выбрав гибкий графит в качестве наполнителя. Если нагрузка, способная сжать прокладку, ограничена, можно изменить конструкцию и размеры прокладки, чтобы обеспечить эффективное уплотнение. Спирально-навитая прокладка может включать центрирующее кольцо, внутреннее кольцо или и то, и другое . Внешнее центрирующее кольцо центрирует прокладку во фланце и действует как ограничитель сжатия , , а внутреннее кольцо обеспечивает дополнительную радиальную прочность . Внутреннее кольцо также уменьшает эрозию фланца и защищает уплотнительный элемент . Эластичность и прочность делают спирально-навитые прокладки идеальным выбором для различных условий и областей применения. Широко используемые на нефтеперерабатывающих и химических заводах , , спирально-навитые прокладки также эффективны в электроэнергетике, целлюлозно-бумажной промышленности, аэрокосмической промышленности , , а также для различных клапанов и специальных применений .

Как указано в ASME B16.20 , , все спирально-навитые прокладки с ПТФЭ-наполнителем поставляются с внутренними кольцами. Кроме того, следующие спирали более высокого класса давления будут поставляться с внутренними кольцами для всех материалов наполнителя :

Номинальный размер трубы	Номинальное давление
NPS 4” и выше	25 МПа
NPS 12 дюймов и выше	10 МПа
NPS 24 дюйма и больше	6 МПа
NPS от 26 до 60 дюймов	Все

Начиная с мая 2008 г. , метрическая версия этого стандарта рекомендует использовать внутренние кольца для всех спирально-навитых прокладок , наполненных графитом. Однако , эти прокладки могут быть указаны покупателем без внутренних колец . Оба типа по-прежнему будут иметь штамп ASME B16 . 20 на внешнем направляющем кольце .
Тип спиральной намотки:
Подходит для фланцев типа «шип-паз» , «папа-внутренняя сторона» , или фланцев «паз-плоская поверхность» . Спиральная обмотка содержит только предварительно отформованный металл и мягкий наполнитель . Доступен с центрирующим (внешним) и внутренним кольцами. Однако эти прокладки также поставляются без колец по специальному запросу клиентов, особенно в случае 3 . Толщина 20 мм .
Проверка фланцев :
Убедитесь, что поверхности фланцев чистые и не имеют дефектов, которые могут отрицательно сказаться на характеристиках уплотнения . Поверхности фланцев должны быть в хорошем состоянии и иметь обточенную поверхность в следующем диапазоне Ra от 3,2 до 6,3 мкм ( от 125 до 250 микродюймов ).
Полоски:
Ширина и толщина металлических полос будут соответствовать следующей таблице 9.1543 :                            (Таблица 1)

Сер.	Толщина прокладки	Ширина полосы из нержавеющей стали	Диапазон толщины полос из нержавеющей стали
1	3 . 2 мм	4 . 32 до 4 . 40 мм	0 . 152 до 0 . 28 мм
2	4 . 5 мм	5 . 33 до 5 . 40 мм	0 . 15 до 0 . 28 мм

Наполнитель :
Толщина присадочного материала должна составлять от 0,304 до 0,812 мм и должна быть заподлицо с контактными поверхностями прокладки , но не ниже их.

РАЗМЕРЫ И ДОПУСКИ :
Размеры прокладок толщиной 3,2 мм соответствуют требованиям заказчика.
Для прокладок толщиной 4,5 мм соблюдаются размерные характеристики согласно Таблице № 1, если иное не указано заказчиком.

Допуск для центрирующего кольца и герметичного элемента : (Таблица № 2)

SR . № .	Размеры	Центрирующее кольцо	Уплотнительный элемент
1	О . Д .	Для NPS от ½» до 24″→± 0,00–0,762 мм. Для NPS от ½» до 25″ до 60″→± 0,00–0,762 мм. г.	Для NPS от ½» до 8″→± 0,80 мм. Для NPS от 10 до 24 дюймов→+ 1 . 50–0 . 80 мм Для размеров от 25 до 60 дюймов → 91 543 ± 91 544 1 91 543 . 50 мм.
2	я . Д .	— —	Для NPS от ½» до 8″→± 0,4 мм Для NPS от 10 до 24 дюймов→±0,80 мм Для NPS от 25″ до 34″→±1,20 мм Для NPS от 35″ до 60″→± 1,50 мм
3	Толщина	2 . с 971 по 3 . 327 мм	4,455 ± 0,127 мм



Для выступов , Накладные и приварные соединения ( Фланцы )
7/40 ″ ( 4 . 50 мм ) Толстые прокладки 1/8″ ( 3,2 мм ) Толстое центрирующее кольцо . ( Стол № 3 )

Номинальный размер трубы. (дюймы)	Наружный диаметр прокладки мм	Классы давления
		150 фунтов		300 фунтов		400 фунтов		600 фунтов		900 фунтов		1500 фунтов		2500 фунтов
		Все рисунки ниже указаны в мм
		Внутренний диаметр прокладки	Кольцо Н. Д.	Внутренний диаметр прокладки	Кольцо Н.Д.	Внутренний диаметр прокладки	Кольцо Н.Д.	Внутренний диаметр прокладки	Кольцо Н.Д.	Внутренний диаметр прокладки	Кольцо Н. Д.	Внутренний диаметр прокладки	Кольцо Н.Д.	Внутренний диаметр прокладки	Кольцо Н.Д.
34 ²	876,3	911.4	990,6	901,7	952,5	1057. 4	901,7	952,5	1054.1	901,7	952,5	1073.2	901,7	952,5	1136.7
36 ²	927.1	968,5	1047. 8	958,9	1009.7	1117.6	958,9	1009.7	1117.6	958,9	1009.7	1130.3	958,9	1009.7	1200. 2
38 ²	977,9	1019.3	1111.3	977,9	1016.0	1054.1	971,6	1022.1	1073.2	990,6	1041. 4	1104.9	1035.1	1085.8	1200.2
40 ²	1028.7	1070.1	1162.1	1022.4	1070.1	1114.6	1025. 7	1076,5	1127.3	1047.8	1098.6	1155.7	1096.6	1149,4	1251.0
42 ²	1079,5	1124.0	1219. 2	1073.2	1120.2	1165.4	1076,5	1127.3	1178,1	1104.9	1155.7	1219.2	1149.4	1200.2	1301. 8
44 ²	1130.3	1175.1	1276.4	1130,3	1181.1	1219.2	1130.3	1181.1	1231.9	1162.5	1212. 9	1270.0	1206,5	1257.3	1368,6
46 ²	1181.1	1228,9	1327.2	1178.1	1228.9	1273.3	1193,8	1244. 6	1289.1	1212.9	1263,7	1327.2	1270.0	1320.8	1435.1
48 ²	1231.9	1279,7	1384.3	1235. 2	1286.0	1324.1	1244.6	1295.4	1346.2	1270.0	1320.8	1390.7	1320.8	1371.6	1485,9
50 ²	1282,7	1333,5	1435. 1	1295.4	1346.2	1376.0	1295.4	1346.2	1403.4	1320.8	1371.6	1447,8	— —	— —	— —
52 ²	1333,5	1384. 3	1492.3	1346.2	1397.0	1428,8	1346.2	1397.0	1454.2	1371.6	1422.4	1498.6	— —	— —	— —
54 ²	1384. 3	1435.1	1549.4	1403.4	1454.2	1492,3	1403.4	1454.2	1517.7	1428.8	1479.6	1555.8	— —	— —	— —
56 ²	1435. 1	1485,9	1606.6	1454.2	1505.0	1543,1	1454.2	1505.0	1568,5	1479.6	1530.4	1612.9	— —	— —	— —
58 ²	1485,9	1536. 7	1663,7	1511.3	1562.1	1503,8	1505.0	1555.8	1619.3	1536.7	1587,5	1663,7	— —	— —	— —
60 ²	1536. 7	1587,5	1714.5	1562.1	1612,9	1644,7	1568,5	1619.3	1628,8	1593,9	1644,7	1733.6	— —	— —	— —

Центрирующее кольцо: По указанию заказчика прокладки должны быть собраны в центрирующее кольцо с соответствующими канавками на внутреннем диаметре, чтобы удерживать прокладку. Толщина центрирующего кольца должна быть 2,971 мм до 3,327 мм. Допуск на наружный диаметр должен составлять ± 0,762 мм.

Внутреннее кольцо:        По указанию заказчика прокладка должна поставляться в сборе во внутреннем кольце. Толщина внутреннего кольца должна составлять от 2,971 мм до 3,327 мм, а наружный диаметр должен быть соответствующим образом закреплен таким образом, чтобы выступать не более чем на 1,524 мм. в паз прокладки. Наружный диаметр внутреннего кольца должен соответствовать внутреннему диаметру прокладки. Внутренний диаметр внутреннего кольца будет соответствовать требованию заказчика. Допуск внутреннего диаметра внутреннего кольца должен быть ± 0,80 мм для NPS ½ « до 60 «.
Информация для заказа:
При заказе спирально-навитых прокладок укажите следующие :

Стиль прокладки.
Форма прокладки (круглая)
Толщина прокладки
Номинальный размер трубы
Номинальное давление
Рабочая температура
Стандартная прокладка.
Намоточные и присадочные материалы
Специальные размеры прокладок, если они отличаются от стандартных .
Материал наружного кольца .
Толщина прокладки, если она отличается от стандартной.
Количество



Отказ от ответственности : Насколько нам известно , вся информация и рекомендации , содержащиеся в этой брошюре , верны .
