Вес гермит шнур диаметром 40 мм: гернит.com — Гернит ПРП-40; ПРП-60

Как подобрать гернитовый шнур ПРП-40 для герметизации швов?

Типичные ошибке при выборе гернитового шнура. Рекомендации как их избежать.

    Постоянно реализуя пористую прокладку «Гернит», наша компания неоднократно сталкивалась с тем, что многие строительные организации — покупатели шнура, не учитывают некоторых нюансов при выборе материала.В связи с этим, мы хотели бы «пролить свет» на те существенные нюансы, которые помогут сберечь время и нервы.

    Первое, что вызывает вопросы, это размер шва и диаметр прокладки для этого шва. Проектные организации зачастую в документации указывают на применение прокладки ПРП-40 с таким же размером (номинальным диаметром) как и ширина шва, а это ошибочная практика. Гернитовый шнур — уплотнительная герметизирующая прокладка, и следовательно в шве она должна располагаться таким образом, чтобы её герметизирующая функция  была максимально реализована. Достигается это благодаря деформационным свойствам шнура т.е. берется «Гернит» большего, чем ширина шва, диаметра (например, для шва шириной 20-25 мм подходит шнур диаметром 30 мм, для швов шириной 30 мм применяют шнур диаметром 40 мм. и т .д.),сжимается, и с помощью деревянной ( или из другого материала, не повреждающего целостность гернита) оправки и резинового молотка запрессовывается в шов. При этом гернитовый шнур, находясь в шве в сжатом состоянии, обеспечивает постоянную герметичность, даже когда швы начинают деформироваться в следствии осадки здания .

Ещё один момент на который надо обратить внимание, это глубина закладки гернитового шнура. Кроме своей основной функции — «герметизатора» и «теплоизолятора» шва, пористый резиновый шнур ПРП-40 ещё и играет роль ограничителя толщины слоя герметика,которым по технологии необходимо закрывать шов поверх гернита. И тут глубина закладки напрямую зависит от типа используемого герметика, если герметик нетвердеющий бутил-каучуковый (ГНС,НГМУ,Викар,Тегерон, УМС и т.п.) , то пористую прокладку следует запрессовывать поглубже, чтобы оставалось место для герметика и финишного слоя цементного раствора. А если используются более современные материалы такие как,герметики на основе полиуретана, акрила, силикона, которые сами по себе являются финишным слоем при герметизации шва, то в таких случаях шнур ПРП-40 закладывается только лишь на ту глубину, при которой обеспечивается необходимая толщина слоя герметика согласно нормам расхода и рекомендациям производителя.

Очередная, на первый взгляд, «трудноразрешимая задача» это выбор плотности шнура. Согласно ГОСТу 19177-81 пористые резиновые прокладки ПРП-40 «Гернит» выпускаются плотностью 300,400,500 и 600 кг/м3. Гернитовый шнур с наименьшей плотностью более мягкий и легкий, и соответственно по мере возрастания плотности, возрастает  жесткость и вес прокладки. Например, 1 метр шнура ПРП-40 К.40 мм. плотностью 400 кг/м3 весит 865-880 гр., а тот же шнур плотностью 600 кг/м3 весит 990-1050 гр., визуально эти отличия не заметны и тактильные ощущения ясности  также не добавляют, необходимо лабораторное оборудование. Поэтому всегда при покупке шнура нужно требовать паспорт качества на продукцию, где указан и производитель шнура, и марка шнура, и его плотность.

 Так на что же влияет плотность гернита? Прежде всего на демпферные свойства шнура,способность сопротивляться сжатию.Чем жестче шнур, тем меньше он будет деформироваться и быстрее восстанавливать изначальную форму после внешнего воздействия. Гернит плотностью 600 кг/м3 кроме своих основных функций, также несет и функцию виброгасителя. За счет своей жесткости подавляет мелкие колебания в конструкции.Однако есть и свои трудности в использовании гернита с такой плотностью. Удобно его укладывать в деформационные швы непосредственно во время монтажа железобетонных конструкций, в то время как в уже существующие швы запрессовать его крайне затруднительно. Поэтому при герметизации швов новых  сооружений, ремонте швов старых зданий ,целесообразно применять гернитовые шнуры с меньшей плотностью. Кроме удобства использования, есть ещё и некоторый экономический эффект от шнуров менее плотных. Дело в том,что в проектах норма расхода гернита часто указана в килограммах,но швы при этом не перестают считаться в погонных метрах. В таком случае метраж ,например ,гернитового шнура плотностью 400 кг/м3 будет больше, чем метраж шнура с плотностью 600 кг/м3.

Надеемся, что наша статья облегчила вам трудности выбора и оказалась полезной.

Шнур пористый ПРП-40, ПРП-60 в наличии и под заказ

 Внимание! Уточняйте наличие продукции и всех интересующих Вас вопросов у менеджера.

+7 (812) 660-50-32 или   [email protected]

Шнур пористый ПРП-40, ПРП-60   ( гермитовый шнур, гернитовый ,пороизол,герлитовый шнур ) ГОСТ 19177-81, ГОСТ  6467 79, ТО 60-24-2004

Купить гернитовый шнур со склада производителя в Санкт-Петербурге.

Типы изготавливаемых пористых шнуров:
ПРП-40: для условий с температурным интервалом от -40°С до +70°С;
ПРП-60: для условий с температурным интервалом от -60°С до +70°С.

По требованию заказчика может быть изготовлен любой типоразмер профиля.

СВОДНАЯ ТАБЛИЦА ПРИБЛИЗИТЕЛЬНОГО ВЕСА ИЗДЕЛИЙ

Сечение пористых шнуров может быть:
К — круглое;
П — прямоугольное.

Геометрия пористых шнуров :
Для пористых шнуров круглого сечения высшей категории качества допускается овальность 15% значения номинального диаметра, а для прокладок первой категории качества — 20%.

Для пористых шнуров прямоугольного сечения допускается скругление углов радиусом не более 5 мм. Предельные отклонения линейных размеров сечения прокладок не должны превышать 10% номинала.

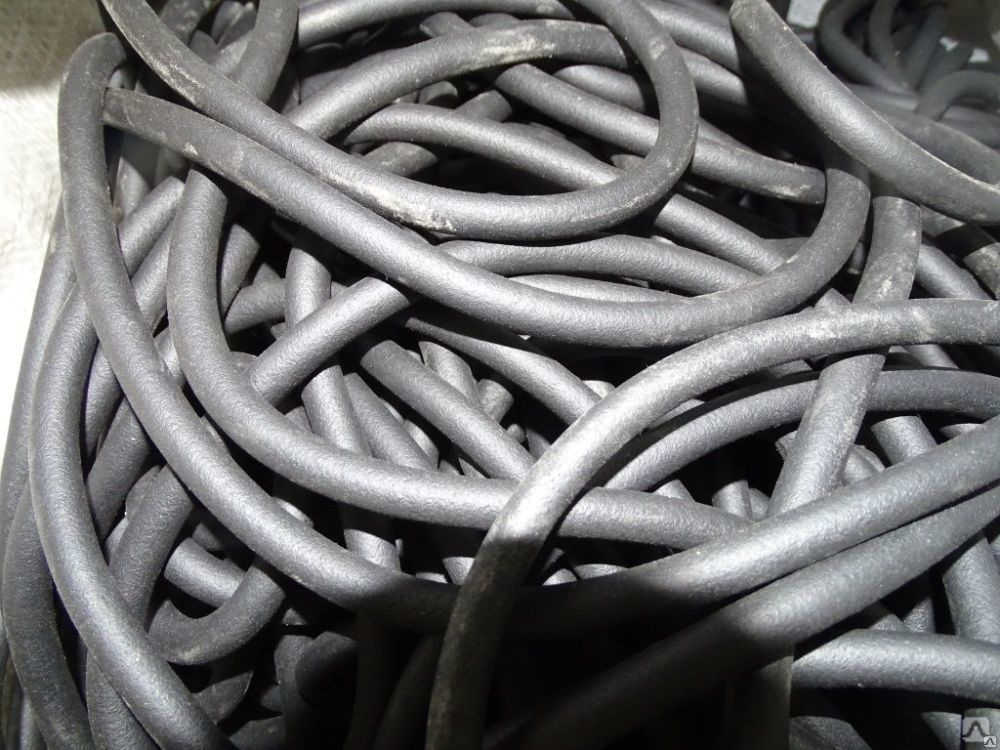

Гернитовый ,гермитовый, он же пористый или губчатый шнур, – изготавливается из твёрдых каучуков и латексов. Для получения материала пористый шнур из твёрдых каучуков применяют смеси, которые наряду с обычными наполнителями, пластификаторами, вулканизующими агентами и тд. Порофоры или порообразователь в составе резины пористой – вещества, способные разлагаться при температурах вулканизации, с образованием газообразных продуктов. При использовании органических порообразователей и вулканизации при высоком давлении до 20 – 30Мн/м2 получают пористый шнур с замкнутыми порами. В случае применения неорганическихпорообразователей, например бикарбоната натрия, и вулканизации при обычном давлении образуются ПРП, содержащие в основном сообщающиеся поры. При получении материала гернитовый шнур из латекса – называют также пенорезиной. Пористая структура материала (до 95% сообщающихся пор от общей пористости) образуется в результате механического вспенивания латексной смеси и вулканизации.

Размер пор в материале шнур пористый гернитовый резина может изменяться от – 0,4 (микропористые резины) до 0,2 – 0,4 мм (пенорезина). Гернитовый шнур характеризуются низкой плотностью 0,06 – 0,80 г/см3, высоким сопротивлением сжатию, звуко – теплоизоляционными свойствами коэффициент теплопроводности 0,039—0,044 вт/м.к, способностью гасить вибрации. Пористая резина – изготовляют уплотнительные прокладки для сборных панелей в строительстве, сидения для автомобилей и самолётов, матрацы, теплоизоляционные подслои синтетических покрытий для полов, подошвенные материалы и др.  Водопоглащение: не более 5%

Указания по применению:
Уплотнение стыков гернитовым шнуром ПРП-40 следует производить при температуре не ниже -20°С, ПРП-60 не ниже -30°С.
Перед применением шнур пористый должен выдерживаться при температуре 20°С не менее 4 ч.

Гернитовый( пористый ) шнур следует устанавливать в стыки сборных элементов без растяжения и нарушения целостности поверхностной пленки. Степень сжатия шнура в посадочном месте не более 50%. В конструкциях пористый шнур должен быть защищены от воздействия прямых солнечных лучей.

Пористый шнур следует монтировать по центру сечения конструкции. Минимальное расстояние до края должно быть не менее 10 см, в зависимости от конструкции подбирается пористая резина по сечению. Сращивается пористая резина в стык.
При заливке бетона, пористая резина покрывается небольшим защитным слоем бетона и только потом заливается остальной бетон. Рекомендуемое максимальное давление воды не более 0,4 МПа пористая резина набухает в воде. В случае попадания воды на набухающий гидроизоляционный шнур, герметизирующий эффект наступает не сразу, так как профилю необходимо некоторое время для увеличения объема. Процесс набухания частично обратим. После высыхания пористая резина не восстанавливает свои первичные размеры, но в случае последующего намокания набухает вновь. Если нужно закрепить пористый профиль вокруг труб небольшого диаметра, его необходимо зафиксировать механически, к примеру, стянуть проволокой.
Шнур пористый должен изготавливаться по рецепту и тех. регламенту, в соответствии с утвержденными требованиями настоящего стандарта.
Поверхность пористой резины должна быть без трещин и разрывов. Допускается налет выцветающих ингредиентов и продуктов их взаимодействия, налет талька, отпечатки от транспортерной ленты и лотка, волнистость и неровность поверхности.
В поперечном срезе пористого шнура не должно быть впадин размером более 1/4 при минимальном размере сечения шнура. Для шнура пористого высшей категории впадины исключены

Показатели физико-механических свойств пористого шнура

Примечание. Несоблюдение показателя температуры хрупкости не является признаком брака.

Правила приемки гермитового ( пористого шнура ) :
Гермитовый шнур ПРП должен приниматься партиями. Партией, считают шнур пористый одного типа, группы и размера в объеме. Для проверки внешнего вида и размеров каждой партии пористого шнура отбирают 5%, но не менее 3 бухт.

Для проверки физико-механических свойств гернитовой прокладки, прошедших контроль по внешнему виду и размерам, отбирают минимум 3 образца длиной до 1 м от разных бухт. Шнур пористый его внешний вид, размеры, плотность, сопротивление сжатию при температуре 20°С и остаточную деформацию проверяют при приемке каждой партии.
Водопоглощение гернитового шнура определяют один раз в месяц, хрупкость при температуре – один раз в квартал.
Сопротивление сжатию резиновой прокладки при температуре минус 20 и минус 30°С определяют при каждом изменении рецептуры и технологии изготовления, но не реже одного раза в год. При неудовлетворительных результатах качества пористого шнура, следует произвести повторную проверку удвоенного количества образцов, выбранных из этой партии. При положительных результатах повторной проверки партии пористых прокладок подлежит приёмке.

Методы испытаний гермитового ( пористого шнура ) :
Испытания проводят после 24ч. от момента вулканизации пористой прокладки при температуре 20°С, после выдерживания образцов  прокладок при этой же температуре минимум 3 ч. Отобранные образцы шнур гернитовый подвергают внешнему осмотру и проверке размеров сечений штангенциркулем или толщиномером с погрешностью до 0,1 мм. Длину шнур пористый в пачках измеряют рулеткой с погрешностью до 1 мм.  Пористый шнур по плотности определяют (правильной геом. форме сечения) методом гидростатического взвешивания.

Метод гидростатического взвешивания основан на взвешивании испытуемого образца шнур пористый в воздухе и в воде для оценки плотности.  Прибор для гидростат-го взвешивания состоит из лабораторных весов, где прикреплена игла для накалывания, и стакана с дистиллированной водой.  За результат испытаний принимают среднее арифметическое значение трех определений. Максимальное и минимальное значения не должны отклоняться от среднего арифметического более чем на 10%.

 Внимание! Уточняйте наличие продукции и всех интересующих Вас вопросов у менеджера.

+7 (812) 660-50-32 или   [email protected]

Оставить заявку

Пористые шнуры, профили, уплотнители ГОСТ 19177-81,ТО 60-24-2004

Уплотнители пористыеГернитовый шнур или шнур гернитовый или гернит, шнур пористый ПРП-40, шнур ПРП-60 ГОСТ 19177-81, пороизол, герлит, пористая прокладка — все это пористые уплотнители. Пористый уплотнитель, шнур пористый ТО 60-24-2004 используют в качестве прокладочного материала и применяют повсеместно при строительстве(уплотнение межпанельных швов), в различном оборудовании, для уплотнения стыков  в автомобилях, тракторах, строительных, дорожных, сельскохозяйственных машин,  и в других механизмах.

Пористый профиль и прокладка из пористой резины ТУ 38 1051902-89 используется как прокладочные, уплотняющие, амортизационные элементы, обеспечивают воздухонепроницаемость.

Гермит из пористой резины устойчивы к воздействию воды и сред нефтяного происхождения.

Температурный Интервал работы гернитового шнура — от -50С…+100С.

Условная прочность при растяжении — 7,5МПа.
Относительное удлинение при разрыве, не менее — 380%.
Кажущаяся плотность — 285кг/м. куб.

 Виды изготавливаемых пористых прокладок по ТО 60-24-2004, ГОСТ 19177-81, ТУ 38 1051902—89:

Шнур ПРП-40: для работ с температурным интервалом от -40°С до +70°С;

Шнур ПРП-60: для работ с температурным интервалом от -60°С до +70°С.

Шнур пористый ПРП

 Пористые шнуры ПРП выпускают двух сечений:

К — круглое;
П — прямоугольное.

Формула для расчета веса 1 п.м. шнура:
Вес (в гр.) = 3,14*(D*D)/4*0.7, где
D- наружный диаметр, мм

Данные по весу 1 п.м. шнуров ПРП

СТОИМОСТЬ И НАЛИЧИЕ ПРОСИМ УТОЧНЯТЬ У МЕНЕДЖЕРОВ

Наличие и стоимость пористых уплотнителей вы можете уточнить по телефону или оформить заявку.

Купить шнур пористый ПРП-40, пористый шнур ПРП-60, гермит ТО 60-24-2004 в Екатеринбурге можно в нашей компании, сделав заказ по телефону  (343) 272-78-17, написав на электронную почту [email protected] или заказав обратный звонок.

ГЕРНИТОВЫЙ ШНУР ПРП40 ДИАМЕТР 40 ММ,50 ММ,60 ММ, ГЕРНИТ, ШНУР ПОРИСТЫЙ ПРП-40, ГЕРМИТ, ГЕРНИТОВЫЙ ШНУР, ШНУР ГЕРМИТ, ГЕРНИТ ПРП 40
