ГАЗ-66 с кунгом: различные модификации автомобиля

ГАЗ 66 кунг — весьма популярный советский автомобиль с грузоподъемностью порядка 2 тонн, который является техническим продолжением ГАЗ-62, выпускавшегося ранее. Однако ГАЗ 66 дизель применялся не только в строительной и сельскохозяйственной промышленности, но и в армейских целях, так как имел относительно небольшие габариты, огромную вместительность грузового кузова, а также двигатель, который располагался под кабиной водителя.

Классический вид грузовика ГАЗ 66 с кунгом

Кстати, дизельная версия появилась существенно позже. Изначально автомобиль снабжался только ЗМЗ-мотором бензинового типа с карбюратором. Вернуться к оглавлению

Технические характеристики

Технические характеристики ГАЗ-66 мало чем отличались от тех, что использовались в ГАЗ-62. В заводской комплектации устанавливался мотор ЗМЗ-513 с общим объемом камер сгорания в 4,2 литра и мощностью в 125 лошадиных сил. Учитывая, что грузовик выпускался в 60-х годах прошлого столетия, это весьма достойный показатель, а его технические характеристики ни в чем не уступали аналогам европейского и американского производства. Но были у него и свои явные преимущества — это размеры. Общая длина — 565 сантиметров, ширина — 234 сантиметра.

Схема с габаритными размерами автомобиля Газ 66 с кунгом

При массе в 3,5 тонны (которые, можно сказать, стали основными для всех грузовиков ГАЗ тогдашнего поколения) он мог разогнаться до 90 километров в час. И при таких параметрах в нем устанавливалось два топливных бака, каждый из которых рассчитан на 105 литров.

ГАЗ 66 дизель кунг обладает практически такими же характеристиками в плане производительности силового агрегата, но использовался уже для специализированных задач.

Всего было выпущено порядка 30 модификаций грузовика, который использовался и для спасательных целей, и для эксплуатации в странах с тропическим климатом. Например, в ГАЗ 66-01 вообще использовалась централизованная система регулировки давления в шинах. При этом она была оптимизирована для эксплуатации в горных каньонах, где давление в колесах приходилось постоянно менять.

Подробная схема системы накачки шин автомобиля ГАЗ-66

Здесь все это делалось практически в полуавтоматическом режиме, что для своего времени считалось просто невероятным достижением. А в ГАЗ 66-03 все оборудование экранировалось. Это своего рода ответ в «холодной войне», когда США обвинялись в разработке электроимпульсной бомбы. Плюс ко всему такой автомобиль мог спокойно передвигаться в поле обозрения радаров и оставаться незамеченным.Вернуться к оглавлению

Модификации автомобиля

Это на сегодняшний день тюнинг «кунга» ГАЗ 66 не представляет никаких проблем. Ранее завод выполнял модификации только после поступления государственного заказа. Да и то это был не тюнинг, а просто другая комплектация. Однако стоит упомянуть, что в 1991 году с конвейера сошел ГАЗ-66-16, что являлся прямой модернизацией автомобиля первого порядка.

Так выглядит двигатель ЗМЗ-513 для ГАЗ-66 снятый с консервации

Например, в нем использовали двигатель ЗМЗ-513-10, тормоза ГАЗ 66 полностью перерабатывались, платформа использовалась уже без ниш под колеса (и, соответственно, была более устойчива к динамическим нагрузкам и поездкам по бездорожью). Таким образом, ГАЗ 66 с консервации был снят и снова включен в производство, так как ранее предложенные варианты новых поколений грузовиков руководством уже Российской Федерации были отвергнуты.

Технические характеристики в нем также несколько изменились:

  • предельная мощность — 140 лошадиных сил;
  • объем двигателя — 3,5 литра;
  • грузоподъемность — 2,3 тонны;
  • система контроля работы карбюратора.

Вариант тюнинга грузовика ГАЗ 66 с кунгом

Аналогичная конструкция осталась и в ГАЗ-66-21, но в нем сзади использовались сдвоенные мосты (колесная база 6х6 с возможностью отключать передние), благодаря чему допустимая грузоподъемность была увеличена до 3,5 тонн. Кстати, ГАЗ-34, выпущенный в 70-х годах, был опытным образцом, из которого потом и получили ГАЗ-66-21.

В ГАЗ 66 кунг впервые дизельный двигатель поставили только в 1992 году (без надува), но позже сами инженеры указали на то, что это было не лучшим решением. Мощность кардинально снизилась, а для хранения автомобиля необходимы были специальные боксы. Однако такие условия полностью устраивали оборонную промышленность, где большая часть ГАЗ-66 функционирует до нынешних пор.

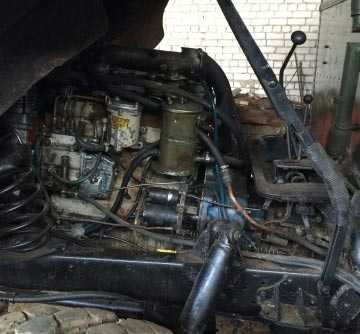

Установленный дизельный двигатель на Газ 66 с кунгом

Их используют как для транспортировки личного состава, так и для установки не переносных ракетных установок класса «земля — земля» и «земля — воздух». Только с 95-го года была выпущена готовая модификация с турбодизелем, которая по производительности практически ни в чем не уступала бензиновым двигателям. Турбо-мотор выдавал предельную мощность в пределах 135 лошадиных сил. Дальнейший «тюнинг» от производителя не выполнялся. Выпустили только автомобили, ориентированные на экспорт для стран с тропическим климатом.
Вернуться к оглавлению

ГАЗ 66 с кунгом в настоящее время

Как ни странно, но автомобиль широко используется и по сегодняшний день, преимущественно государственными службами и армией, невзирая на свое высокое потребление топлива при сравнительно низкой производительности (если ее сравнивать с западными аналогами). К сожалению, из-за сложности хранения автомобиль не используется широкими массами потребителей.

Но та система крепления кабины, которая применялась в ГАЗ-66, пользуется широким спросом и сейчас. Крепилась она при помощи шарниров и могла сдвигаться вперед. Пассажирское сидение (или спальное, что располагалось сразу за водителем) было несъемным, поэтому получить доступ к распределительной коробке не представлялось возможным.

Современный салон автомобиля Газ 66 с кунгом

По этой причине те, кто стал владельцем данного авто, первым делом удлиняют кузов, оставляя меньше места для грузового. Кроме того, потребуется замена грузовой платформы, так как качественной ее делали только в 70-80-х годах прошлого столетия. Начиная с 90-х качество используемого металла на концерне ГАЗ кардинально изменилось в худшую сторону.

Надо сказать, что в базовой комплектации в кабине было предусмотрено только одно-единственное место для водителя. Пассажирское было скрыто кожухом, под которым скрывался двигатель и остальные силовые агрегаты грузовика. Консервируя авто для длительного хранения, кожух необходимо было герметизировать.


Для каких целей автомобиль можно использовать в домашних условиях? Для транспортировки габаритного и негабаритного груза, для перевозки в условиях тотального бездорожья (так как здесь есть отключаемый полный привод), а также для гражданских перевозок (модификация с трансмиссией под автобусы). Те автомобили, которые применяются в сельском хозяйстве, преимущественно переводят на ГБО под карбюратор. С таким оборудованием потребление топлива «шишиги» (так авто прозвали в народе) снижается почти в 2 раза, но и предельная мощность становится 90 лошадиных сил.

avtomobilgaz.ru

Газ 66: технические характеристики – расход топлива на 100 км, кунг автомобиля, применение дизеля, езда по бездорожью

Проблема бездорожья в российском автопроме, связанном с военной сферой, стояла очень остро. Начиная с первых массовых образцов, автомобили готовили к тяжелым условиям российских трасс. Долгий путь отмечен десятками разновидностей транспорта. Среди них есть настоящие легенды, имена, ставшие нарицательными. ГАЗ-66, или «Шишига», по праву входит в первую пятерку таких машин.

Создаваемая для армии, несмотря на недостатки, она моментально стала универсальным транспортом для целых отраслей жизнедеятельности и хозяйства. Несмотря на завершение производства, Шишига до сих пор служит верой и правдой.

Содержание статьи

Создание легенды

Развитие вооруженных сил СССР в послевоенное время связано со взлетом роли воздушно-десантных войск. Изменившаяся стратегия и тактика ведения войны потребовала от крылатой пехоты не только мужества, которого и так было в избытке, но и специальной техники и вооружения.

В середине 1950-х для ВДВ началась разработка техники, приспособленной для десантирования с воздуха. Кроме танков и САУ необходимы командно-штабные машины, так же повышенной проходимости. Для решения этих задач специалисты ГАЗа, под руководством легендарного Александра Дмитриевича Просвирнина, начали разработку нового грузового автомобиля.

Путь машины от учебного полигона до широкого применения был тернист.

Удачные предсерийные образцы 1950-х отложили в долгий ящик. Причина отсутствие возможности серийно выпускать необходимые двигатели.

Но как только Заволжский моторный завод стал производить необходимые конструкции моторов, образец будущего ГАЗ-66 был доработан до серийного и пущен на конвейер.

Но сначала эту машину оценили пограничники, так как протяжённость сухопутной границы СССР, мягко говоря, была достаточно велика, то ПВ КГБ СССР требовалась надёжная и проходимая техника. Одним из образцов и стал ГАЗ-66.

Новый вид транспорта тут же получил несколько серьезных наград союзного и международного уровня. Но работы по улучшению этой машины не остановились. Вплоть до 1990-х годов в силу вступали новые виды и новые модели «Шестьдесят шестой».

Конструкция «Шишиги»

В конструкции нового многоцелевого автомобиля были заложены лучшие на тот момент технические задумки. Двигатель карбюраторного типа. 8 цилиндров потребляют топливо марки АИ-76 или АИ-80. Имеются варианты, рассчитанные на дизельное топливо, но их немного.

За счет V-образного двигателя достигалась небольшой размер конструкции.

Мощность мотора 120 лошадей, а вес 262 килограмма. Для холодов разработана система предварительного подогрева двигателя.

Гидравлическая система тормозов на ГАЗ-66 оснащена вакуумным усилителем и является высоконадежной, однако же, отсутствует возможность двигаться накатом при выключенном двигателе. Рулевая система оборудована гидроусилителем. Это дает возможность лучше управлять шестьдесят шестой на любых сложных трассах.

Коробка передач имеет 4 фазы. 3 и 4 скорости синхронизированы. При движении по крутым склонам можно использовать понижающий делитель. При движении по хорошему дорожному покрытию шофер может отключить передний мост. Отказ от полного привода позволяет экономить топливо. Тормоза барабанного типа. Ручник действует на все колеса.

Кабина расположена над колесами и силовым агрегатом.

В ней два кресла, для водителя и старшего машины. При необходимости имеется крепление для подвешивания гамака. Доступ к двигателю так же через кабину, её нужно откинуть вперёд для лучшего доступа к мотору.

Сама конструкция кабины знаменита своим отсутствием комфорта. Высокая посадка также позволяет набить на неровной дороге кучу шишек неопытному или высокому водителю.

Отдельно стоит упомянуть о десантируемом варианте ГАЗ-66Б, с брезентовым складным верхом кабины, эта машина могла быть десантирована вместе с десантными подразделениями парашютным способом. Десантирование осуществлялось с Ил-76, при этом сам автомобиль крепился на платформе типа ПП-128-00-5000, оснащённой парашютной системой.

На базе ГАЗ-66Б были выпущены машины для транспортировки солдат, а также укороченные системы РСЗО типа «Град», сама техника применялась для транспортировки буксируемых орудий.

Принятие её на вооружение значительно повысило мобильность десантных подразделений после высадки.

Несколько ограничивало её применение только масса буксируемых артиллерийских систем, с совершенствованием вооружения, масса возрастала. По этой причине ГАЗ-66Б на вооружении продержался достаточно недолго.

Кузов зависит от типа машины. Устанавливали деревянную площадку, тент, цистерны. Особой популярностью по сей день пользуется КУНГ (Кузов Унифицированный Герметизированный).

Применение автомобиля

Начиная с момента схода с конвейера, ГАЗ-66 нашла множество поклонников среди рабочего и военного народа. ВДВ получила превосходную по проходимости машину. Благодаря балансу она не заваливалась после приземления при десантировании. Командно-штабная машина (КШМ), необходимая при проведении крупных десантных операций была получена.

Правда, дальнейшая военная судьба «шестьдесят шестой» не сложилась. В боевой обстановке быстро выяснилось, что наезд на мину означал потерю водителя.

Именно по этой причине ГАЗ-66 не пользовался популярностью в ОКСВА, в условиях минной войны на дорогах автомобиль показал полную несостоятельность.

Постепенно от «шишиги» отказываются, но для военных она осталась легендой.

Проходимость производила впечатление не только на американцев, но даже на видавших виды наших солдат и офицеров. Особенно ценима была система регулирования давления в шинах, столь необходимая в армейской среде.

Огромное значение имела «шестьдесят шестая» для народного хозяйства. В какой-бы сложной обстановке не велись работы, туда могла добраться именно эта машина. Установленная лебедка делала проходимость машины еще выше.

Главным минусом был бензиновый двигатель, кушавший 24 литра на 100 километров. Водители поймут, что это приблизительные цифры, склонные к увеличению.

Модификации модели

Автомобиль имел громадное количество модификаций. Начиная с 1960-х вплоть до конца выпуска, на базе ГАЗ-66 созданы следующие модели:

  • ГАЗ-66-02, оснащенный лебедкой;
  • ГАЗ-66-03, с защитой от помех;
  • ГАЗ-66-11, с двигателем на 120 лошадей;
  • ГАЗ-66-30, с платформой для самосвала;
  • ГАЗ-66-40, с турбодизельным двигателем;
  • ГАЗ-66-91, экспортная марка для тропиков;
  • ГАЗ-66-92, приспособленный для суровых условий севера.

Это далеко не полный список вариаций ГАЗ-66, автомобиля-легенды. Эксперименты с компоновкой, двигателем, разными типами кузовов не прекращалась на протяжении всего выпуска. Наработанный опыт пригодился при создании автомобиля «Садко», заменившего «Шишигу» в начале 2000-х.

След в культуре

Газ-66 является одной из легенд советского автопрома. Немногие машины могут похвастаться такой популярностью в среде военных, геологов, вахтовиков и тех, кто по долгу службы или работы обязан бороться с бездорожьем и жить в полевых условиях.

Лучший показатель популярности – рейтинг запросов на автомобильных рынках, где «Шишига» пользуется постоянным спросом.

Большую роль, к сожалению, играет цена на топливо. Как отмечалось, машина прожорлива. Из-за этого ее не спасли ни прекрасная проходимость, ни комфорт КУНГа.

Видео

warbook.club

ГАЗ-66 / Шишига. Описание, характеристики, история, фото, видео.

ГАЗ-66 “Шишига”. Подборка-1
ГАЗ-66 “Шишига”. Подборка-2
Обзор грузовика ГАЗ-66 “Шишига”

Грузовик ГАЗ-66 «Шишига»-советско/российский полноприводный грузовой автомобиль созданный на базе ГАЗ-62 и ГАЗ-63. Грузовик имеет колесную формулу 4х4 с грузоподъёмностью в 2000 кг. Причиной появления «Шишиги» стали военные, которые отметили, что ГАЗ-63 имеет малая площадь грузового отсека, так же двигатель для уменьшения габаритов авто должен располагаться под кабиной. Данные замечания были исправлены в новом ГАЗ-66. При такой компоновки вес практически имеет равномерное распределение веса по колесам при минимальных габаритах грузовика. Обслуживание двигателя происходит при откидывании кабины. Так же значительно возросла проходимость грузовика.

Откуда название «Шишига? Есть две версии названия ГАЗ-66. По первой версии две «66» созвучны «шесть-шесть» «шишига». По второй версии название пришло из русского народно фольклора, где «Шишигой» обзывают существо из рода кикимор-не высокое голое-горбатое существо женского пола, которое обитает среди камышей, мелких речушек и рядом с водоемами. По сути эти места стали родными для нового колесного вездехода ГАЗ-66. “Кто ездит на “Шишиге”, тому дороги не нужны”.

В ГАЗ-66 были вылощены самые передовые конструкторские мечты того времени. На «шишиге» была использована гипоидная передача мостов, цельнометаллическая кабина, обыватель лобового стекла, самоблокирующийся дифференциал моста. Новые грузовик 4х4 превратился в настоящий вездеход с его феноменальной проходимостью для грузового автомобиля. Так его предшественник мог передвигаться по 45-см снегу, то «Шишига» мог уже передвигаться в 80-сантиметровом снежном покрове. Повысилась проходимость на сыпучих грунтах, так как автомобиль имел систему автоподкачик колес, которая могла увеличивать площадь протектора колес на грунт. Для примера сыпучем грунте ГАЗ-66 мог въезжать на горы под углом в 22°, в то время как ГАЗ-63 буксовал при 4° уклоне. На твердом грунте ГАЗ-66мог влезать под уклоном 37°, а ГАЗ-63 22°. Дополнительным аргументом в покорении бездорожья для ГАЗ-66 стала лебедка и самоблокирующийся дифференциал. С повышением проходимости повысилась безопасность заноса опрокидывания с 44 км/ч (ГАЗ-63) до 65км/ч (ГАЗ-66). Характеристик по проходимости были достигнуты не только благодаря размещения кабины и распределения веса, а также за счет увеличения колеи до 1780-мм (ГАЗ-66) против 1588-мм (ГАЗ-63) передних колес и 1750-мм (ГАЗ-66) против 1600-мм (ГАЗ-63).

Откидная кабина «заточена» под военных. Так что особым комфортом для водителя и одного пассажира не отличалась.  Водитель и пассажир имели унифицированные сидения, обтянутые кожзаменителем. Рядом с сидениями пассажира и водителя имелись кронштейны под автомат Калашникова. Для езды в ночное время без освещения фар водители использовали ПНВ-57В. Для отдыха в кабине имеется брезентовый гамак подвешивающийся на четыре крючка. Автомобили оснащали 115 двигателями ЗМЗ-53 с рабочим объемом 4,254-литра. Двигатель позволял разгонят автомобиль до 90 км\ч по шоссе. Колесная формула 4х4 имеет отключаемый передний мост, при отключении переднего моста управляемость и таговитость грузовика заметно снижались. Причиной падения характеристик по одном заднем мосте стала, что большая тяговая нагрузка ложилась на передний мост. Из-за большей нагрузки на передние колеса потребовались тормоза с двумя тормозными дисками. Имеется гидроуселитель руля.

В армии на базе ГАЗ-66 создано много автомобилей военного назначения: перевязочные, мастерские, заряжающие машины, аэродромного обеспечения, бензовозы, командные кунги, радиостанции и т.п. Часто «Шишига» используется в качестве тягча для пушек и крупнокалиберных минометов. В наше время часто можно встретить фото и видео ГАЗ-66 в кузове, которого расположена зенитная пушка ЗУ-23-2 или автоматический миномётом 2Б9 «Василек». Так же на базе ГАЗ-66 был создан десантный вариант ГАЗ-66Б со складной кабиной. В армию поступали ГАЗ-66 с экранированным электрооборудованием для установки на эти грузовики радиостанций и другого точного электрооборудования.

Большой популярность ГАЗ-66 получил и среди гражданских грузовиков различного назначения: ямобуры, кунги, автовышки, пожарные машины, бензовозы, пассажирские и т.п. В 1967 году на международной сельскохозяйственной выставке «Шишига» была удостоена золотой медали на выставке в г. Лейпциге ГДР. А в апреле 1969 «Шишига» получила государственный Знак Качества.

Горьковский автомобильный Завод с июля 1964 по июль 1999 года выпустил 965 941 грузовиков ГАЗ-66 различных модификаций. Производство ГАЗ-66 было заменено производством ГАЗ-3308 «Садко». Замена на «Садко» связано с тенденцией, что грузовики должны иметь дизельный двигатель, которые мощней и экономичней в данном классе авто. Среди военных считается, что грузовик с передним расположением двигателя более безопасней для водителя при наезде на мину, так как колеса расположено дальше от водителя. Среди владельцев авто имеет положительные отзывы за надежность, цены на запчасти, проходимость. К минусам владельцы авто относят «прожорливость» 30-50 литров по пересечённой местности, малая крейсерская скорость в 60-70 км\ч, не приспособлена для дальних поездок, неудобная расположенный рычаг КПП.

Модификации ГАЗ-66

  • ГАЗ-66-1 (1964—1968) — первые грузовики без системы подкачки шин
  • ГАЗ-66А (1964—1968) — наличие лебедки
  • ГАЗ-34 — грузовик на без ГАЗ-66 с колесной формулой 6х6 ФОТО
  • ГАЗ-66Б (с 1966) — десантный вариант со складной крышей
  • ГАЗ-66Д (1964—1968) — шасси с регулировкой мощности КПП ФОТО
  • ГАЗ-66П –опытный образец седельного тягача ФОТО
  • ГАЗ-66Э (1964—1968) — экранированное оборудование
  • ГАЗ-66-01 (1968—1985) — модель с центральной подкачкой шин
  • ГАЗ-66-02 (1968—1985) — наличие лебёдкой
  • ГАЗ-66-03 (1964—1968) — экранированное оборудование
  • ГАЗ-66-04 (1968—1985) — экранированное оборудование
  • ГАЗ-66-05 (1968—1985) — экранированное оборудование, наличие лебедки
  • ГАЗ-66-11 (1985—1996) — модернизированная вариант
  • ГАЗ-66-12 (1985—1996) — наличие лебедки
  • ГАЗ-66-14 (1985—1996) — экранированное оборудование
  • ГАЗ-66-15 (1985—1996) — экранированное оборудование, наличие лебедки
  • ГАЗ-66-16 (1991—1993) —с двигателем ЗМЗ-513.10, грузоподъемность 2,3 тонны
  • ГАЗ-66-21 (1993—1995) — двойные задние колеса для народного хозяйства, грузоподъемность 3,5 т.
  • ГАЗ-66-31 — самосвальное шасси ФОТО
  • ГАЗ-66-41 (1992—1995) — дизель ГАЗ-544
  • ГАЗ-66-40 (1995—1999) — турбодизель ГАЗ-5441
  • ГАЗ-66-92 (1987—1995) — северный вариант
  • ГАЗ-66-96 — вахтовый автобус ФОТО

Экспортные модификации ГАЗ-66

  • ГАЗ-66-51 (1968—1985)
  • ГАЗ-66-52 (1968—1985) — наличие лебедки
  • ГАЗ-66-81 (1985—1995) — экспортный вариант для теплых стран
  • ГАЗ-66-91 (1985—1995) — экспортный вариант для теплых стран

Специализированные модификации ГАЗ-66

  • АП-2 — автоперевязочная, предназначена для оказания первой медицинской помощи для военных ФОТО
  • АС-66 — санитарный вариант, для эвакуации и перевозки раненых.
  • ДДА-66 — дезинфекционно-душевая установка, предназначена для профилактики военных и гражданских во время биологических и химических угрозах ФОТО-1, ФОТО-2
  • ДПП-40 — десантируемый понтонный парк, предназначен для наведения понтонных мостов через реки ФОТО-1, ФОТО-2
  • ГЗСА-731, 983А, 947, 3713, 3714 — фургоны «Почта», «Хлеб» и «Медикаменты»
  • МЗ-66 — маслозаправщик ФОТО
  • Р-125 — командно-штабная машина.
  • Р-142 — командно-штабная машина.
  • 3902, 3903, 39021, 39031 — автомастерская
  • 2001, 2002, 3718, 3719, 3716, 3924, 39521 — передвижные клиники
  • ГАЗ-САЗ-3511 — сельскохозяйственный самосвал на шасси ГАЗ-66-31, сборка в г. Саранск
  • ГАЗ-КАЗ-3511 — сельскохозяйственный самосвал на шасси ГАЗ-66-31, сборка в г. Бишкек

Автобусы на базе ГАЗ-66

  • НЗАС-3964, Волгарь-39461 — комфортные вахтовые автобусы
  • АПП-66 — автобус повышенной проходимости, шины с регулировкой давления. Выпускался 172 Центральным автомобильным ремонтным заводом только для нужд Министерства обороны СССР. До 1987 года выпущено около 8000 экземпляров. ФОТО
  • ПАЗ-3201, полноприводный вариант ПАЗ-672. ФОТО
  • ПАЗ-3206, полноприводный вариант ПАЗ-3205. ФОТО
  • на базе ГАЗ-66-04 с 1967 года и до середины 70-х годов серийно выпускался специальный армейский автобус 38АС, полноприводный вариант, приспособлен для десантирования с самолетов. ФОТО


















ТТХ грузовика ГАЗ-66/”Шишига”
 Колесная формула 4х4, отключаемый передний мост
 Двигатель ЗМЗ-06, V-8, карбюраторный
 Объем двигателя 4,25 литра
 Мощность  115 л/с при 3200 об/мин
 Топливо А-72, А-76, А-80
 Объем бака 105х2 бака
 КПП 4-ех ступенчатая, механика
 Габариты 5655х2342х1860-перейти по ссылке
 Колесная база 3300 мм
 Клиренс 315 мм
 Снаряженная масса 3650 кг
 Грузоподъемность 2000 кг
 Масса буксируемого прицепа 2000 кг
 Снаряженная максимальная масса 5940 кг
Максимальная скорость 85-90 км/час
 Запас хода 850 км
 Расход топлива  31,5 литра на 100 км, 40 смешанный

Встречаться так же форсированный движок ЗМЗ–41 объемом 5,53 литра на 140 л.с. Так же дизельный ГАЗ-544 на 85 л.с. и турбодиздель 115 л.с.

warbook.info

Характеристики грузового автомобиля ГАЗ-66

Характеристики
грузового автомобиля ГАЗ-66

Автомобиль ГАЗ-66 высокой проходимости и
грузоподъемностью 2 тонны предназначен для перевозки грузов и людей
в различных дорожных условиях и по бездорожью.

Автомобиль изготовлен
в разных исполнениях и рассчитан на эксплуатацию при температуре
окружающего воздуха от плюс 50 до минус 45 °С.

Автомобиль ГАЗ-66 может буксировать прицеп, имеющий сцепное
устройство, электровыводы, а также двухпроводный пневматический
привод тормозной системы.

Автомобиль оснащается восьмицилиндровым карбюраторным двигателем
ГАЗ-53 жидкостного охлаждения. Все колеса –
односкатные ведущие. Размер шин 12,00-18.

Трансмиссия –
восьмиступенчатая без межосевого дифференциала.

Диапазон передаточных чисел трансмиссии -14,7. Главная передача –
гипоидная. Установлены самоблокирующиеся кулачковые межколесные
дифференциалы.

В состав оборудования машины входили также
гидроусилитель руля, гидровакуумный усилитель в приводе тормозов,
омыватель лобового стекла.

Основные модификации автомобиля ГАЗ-66

ГАЗ-66-11 — основная модификация;
ГАЗ-66-12 — с лебедкой;
ГАЗ-66-14 — с экранированным электрооборудованием;
ГАЗ-66-15 — с лебедкой и экранированным электрооборудованием.

Общие данные и параметры ГАЗ-66

Тип – Грузовой двухосный автомобиль с приводом на обе оси

Масса перевозимого груза, кг – 2000

Наибольшая полная масса прицепа, кг – 2000

Полная масса автомобиля не более, кг:

– без лебедки – 5770
– с лебедкой – 5940

Масса автомобиля в снаряженном состоянии (без дополнительного
оборудования), кг:

– без лебедки – 3440
– с лебедкой – 3610

Габаритные размеры машины ГАЗ-66 (мм)

длина – 5805
ширина – 2525
высота (по кабине, без нагрузки) – 2490

База – 3300

Колея передних колес – 1800

Колея задних колес – 1750

Дорожный просвет автомобиля с полной нагрузкой (под картером
переднего и заднего мостов) – 315

Радиус поворота по колее наружного переднего колеса, м – 9,5

Наибольшая скорость с полной нагрузкой, без прицепа, на
горизонтальных участках ровного шоссе, км/ч, не менее – 90

Контрольный расход топлива при замере в
летнее время для обкатанного автомобиля, движущегося с полной
нагрузкой на четвертой передаче с постоянной скоростью 60 км/ч по
сухой ровной дороге с усовершенствованным покрытием и короткими
подъемами, не превышающими 0,5°, л/100 км – 20

Путь торможения автомобиля с полной
нагрузкой без прицепа, движущегося со скоростью 50 км/ч, м – 25

Глубина преодолеваемого брода по твердому дну не более,м – 1

Углы свеса (с полной нагрузкой), град.:

– передний – 35
– задний – 32

Наибольший угол преодолеваемого автомобилем подъема с полной
нагрузкой, град. – 31

Погрузочная высота, мм – 1110

Двигатель автомобиля ГАЗ-66

Тип – 4-тактный, карбюраторный, бензиновый

Число цилиндров и их расположение – 8, V-образное

Диаметр цилиндров, мм – 92

Ход поршня, мм – 80

Рабочий объем цилиндров, л – 4,25

Степень сжатия – 7,6

Номинальная мощность брутто (с ограничителем) при 3200 об/мин, кВт
(л.с.) – 88,5 (120)

Максимальный крутящий момент при 2000—2500 об/мин, Нм (кг/см) – 29
(29)

Порядок работы цилиндров 1 —5—4—2—6—3—7—8

Направление вращения коленчатого вала – правое

Система смазки – Комбинированная: под давлением и разбрызгиванием, с
полнопоточной фильтрацией.

Охлаждение двигателя – Жидкостное, принудительное, с центробежным
насосом и расширительным бачком. В системе охлаждения имеется
термостат, установленный в выпускном патрубке.

Карбюратор – К-135, двухкамерный, балансированный с падающим потоком

Ограничитель частоты вращения – Пневмоцентробежного типа

Пусковой подогреватель – ПЖБ-12

Трансмиссия ГАЗ-66

Сцепление – Однодисковое, сухое

Коробка передач – Трехходовая. 4-ступенчатая

Передаточные числа коробки передач – 1 передача—6,55; 2
передача—3,09; 3 передача—1,71; 4 передача—1,0; задний ход—7,77

Раздаточная коробка – Имеет две передачи: прямую и понижающую с
передаточным числом 1,982

Карданная передача – Открытая. Имеет три вала.

Главная передача ведущих мостов – Коническая, гипоидного типа.

Дифференциал – Кулачкового типа.

Поворотные кулаки – Имеются шарниры равных угловых скоростей
(ШРУС).

Полуоси – Полностью разгруженные.

Ходовая часть ГАЗ-66

Рама – Штампованная, клепаная.

Колеса – Дисковые с ободом 228Г-457, с бортовым и разрезным замочным
кольцами.

Шины – Пневматические, размером 320—457 (12,00—18)

Установка передних колес – Угол развала колес 0°45′. Угол бокового
наклона шкворня 9°. Угол наклона нижнего конца шкворня вперед 3°30′.
Схождение колес 2—5 мм.

Рессоры – Четыре, продольные, полуэллиптические

Амортизаторы – Гидравлические, телескопические, двустороннего
действия. Установлены на обоих мостах автомобиля.

Рулевое управление машины ГАЗ-66

Тип рулевого механизма – Глобоидиый червяк с трехгребневык
роликом 21,3 (среднее).

Усилитель рулевого привода – Гидравлический

Продольная рулевая тяга – Трубчатая. Соединения тяги с сошкой и
рычагом поворотного кулака имеют шаровые пальцы и пружины, затяжка
которых регулируется.

Поперечная рулевая тяга – Стержневая, соединена с поворотными
кулаками посредством шаровых пальцев.

Тормоза ГАЗ-66

Рабочая тормозная система – Двухконтурная с гидравлическим
приводом и гидровакуумным усилителем в каждом контуре; имеет
дзухнроводный пневмовывод для управления тормозами прицепа.

Тормозные механизмы —- колодочные, барабанного типа.

Запасная тормозная система – Каждый контур рабочей тормозной
системы.

Стояночная тормозная система – С механическим приводом к тормозному
механизму, расположенному на трансмиссии.

Кабина и платформа машины ГАЗ-66

Кабина – Двухместная, металлическая, откидывающаяся вперед.

Кабина
оборудована отопителем, стеклоочистителем, электрическим омывателем
ветрового стекла, двумя противосолнечными козырьками, двумя
зеркалами заднего вида, спальным местом водителя, кронштейнами для
крепления ремней безопасности, двумя ковриками для пола, знаком
автопоезда.

Платформа – Металлическая. Откидной борт задний
(деревометаллический).

Спецоборудование машины ГАЗ-66

Коробка отбора мощности КОМ – Имеет две передачи: дли наматывания и
разматывания троса лебедки.
Лебедка – Предельное тяговое усилие на тросе 3000 Н (3000 кгс) при
полностью намотанном (верхний ряд навивки) и 4000 —4500 Н (4000—4500
кгс) при полностью размотанном барабане (нижний ряд навивки). Длина
троса 50 м. Привод лебедки карданными валами от коробки отбора
мощности.

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

spezz.ru

ГАЗ 66 : Техническая информация




























Тип

Двухосный грузовой автомобиль

Грузоподъёмность

4 000 кг

Разрешенная максимальная масса

5 940 кг

Длина

5 806 мм (с лебёдкой)

Ширина

2 322 мм

Высота по тенту без нагрузки

2 520 мм

Высота по кабине с полной массой

2 490 мм

Колёсная база

3 300 мм

Дорожный просвет

315 мм

Колея передних колес

1 800 мм

Колея задних колес

1 750 мм

Радиус поворота

9,5 м

Глубина преодолеваемого брода
(по дну)

0,8 м

Двигатель

ЗМЗ-66-06 восьмицилиндровый четырёхтактный,
с жидкостным охлаждением

Рабочий объём

4 254 см3

Мощность

120 л.с.

КПП

механическая 4-ступенчатая с синхронизаторами
на 3-й и 4-й передачах

Раздаточная коробка

С понижающей передачей
и отключаемым передним мостом

Привод

задний или полный

Колёса

специальные с разъёмным ободом
и бортовым кольцом 8,00-18; шины 12,00-18

Давление в шинах

0,5-3 кг/см2

Максимальная скорость
с полной массой

90 км/ч

Ёмкость топливных баков

210 л

Контрольный расход топлива, л/100 км
при скорости 60 км/ч

20

Марка топлива

бензин А-72, A-76, АИ-80

Ёмкость АКБ

75 А·ч

Максимальный ток автомобильного генератора

85 А

www.uraldizel74.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
