Верстак из дерева своими руками

Правильно оборудованная рабочая зона для проведения слесарных, или монтажных работ по дереву, или металлу, должна отличаться удобством и функциональностью. Доступно смастерить центральную деталь – верстак из дерева своими руками, выполнив проект по индивидуальным чертежам.

Характеристики конструкции

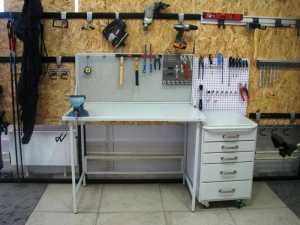

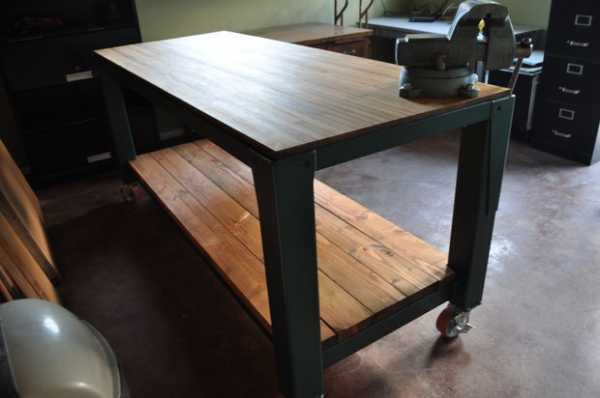

Слесарный верстак

Слесарный верстак представляет собой особую конструкцию в виде стола, оснащенного различными электромеханическими приспособлениями. Поверхность должна обладать высоким уровнем прочности для крепления дополнительного оборудования. Повысить функциональность обустройства помогут ящики, полки, крепления для инструментов.

Выполненный верстак из дерева своими руками, имеет различия в зависимости от целевого назначения: для слесарных, столярных работ по дереву, или оборудование для обработки металла. Стандартная конструкция включает:

  • станину, или подверстачье;
  • лоточную, или коробчатую крышку;
  • полки, ящики;
  • фартук.

Столы бывают многоместными, или одноместными. Стандартные чертежи габаритов последних, соответствуют показателям ширины 800 см, и длины 1.5 м. Многоместные варианты увеличиваются в зависимости от желаемого количества рабочих зон.

Высота конструкции подбирается индивидуально (800-900 см). Существуют также изделия с регулируемой высотой. Материалом изготовления стола выступает древесина, или металл. Отделку столешницы выполняют листами оцинкованной жести, фанеры, оргалитом, или досками.

Основные требования и подготовительные работы

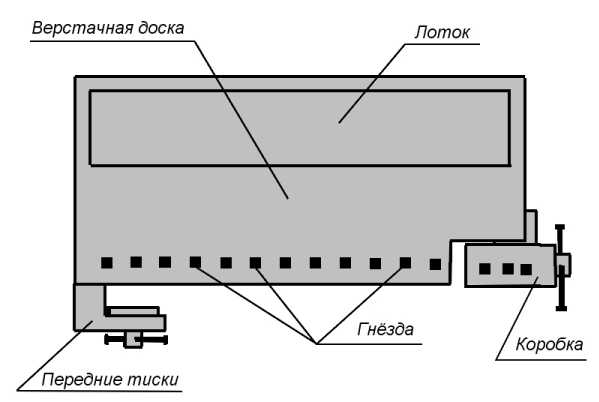

Схема переносного слесарного верстака

Слесарный верстак из дерева своими руками должен соответствовать рабочим критериям обустройства и безопасности. Важно также предварительно определиться с видом конструкции, подразумевающей стационарность, мобильность, или возможность разборки.

Выбор проекта конструкции

Задаваясь вопросом, как сделать рабочую зону удобной и функциональной, потребуется ознакомиться с основными проектировочными аспектами верстака. Выбор конструкции сугубо индивидуален и зависит от специфики применения.

Верстак в гараж своими руками можно спроектировать, используя три основных варианта:

  1. Переносной (мобильный). Оборудование оптимально подходит для небольших помещений, легко перемещается благодаря малому весу. Переносной стол целесообразно использовать для мелких работ. Дополнительно, выполненный верстак своими руками, можно комплектовать тисками, или наждаком.
  2. Стационарный. Массивная конструкция предназначена для проведения габаритных работ (распила). Чертежи изделия должны учитывать практичность установки. Верстак оптимален для установки в условиях мастерской в частном доме. В гаражном боксе оборудование будет занимать слишком много места, редко используясь для технологических операций.
  3. Сборной. Конструкция выполняется на болтовых соединениях, что позволяет модифицировать оборудование в зависимости от строительных потребностей. Процесс сборки достаточно трудоемкий. Крепежи вибрирующих приспособлений, установленных на таком станке, требуют постоянной подтяжки.

Принимая решение сделать верстак в гараж своими руками из дерева, рекомендуется выбрать проект мобильной конструкции. При необходимости стационарной установки, можно просто закрепить ножки оборудования на полу. Сборная конструкция отличается долговечностью, благодаря возможности замены поврежденных, или расшатанных деталей.

Составление чертежа

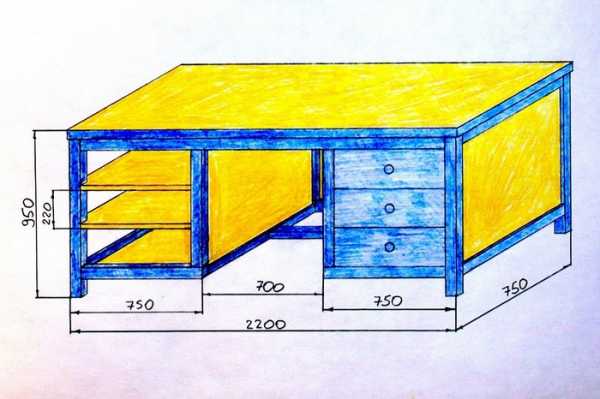

После выбора проекта, следует выполнить чертежи будущего изделия. Существуют ориентировочные параметры, применение которых не является аксиомой. Выполняя верстак своими руками из дерева, чертежи можно подводить под желаемые параметры высоты и ширины столешницы. Высота изделия, в первую очередь должна соответствовать росту мастера.

Составляя чертежи, следует учитывать дополнительные параметры:

  • количество полок, тумб;
  • установка ограничителей;
  • наличие зажимных устройств;
  • осветительные приборы.

Выдвижные ящики, крепежи для инструментов, сделают процесс работы более комфортным. Ограничители облегчат работу с элементами различного размера. Зажимное оборудование (тиски) помогут надежно зафиксировать образцы. Качественное освещение обеспечит удобство работы, поэтому важно заранее продумать схему расположения светильников.

Характеристики материалов

Верстак из дерева, выполненный своими руками, должен строго соответствовать общепринятым нормам прочности и безопасности. Столярный стол устанавливается в технических помещениях, что потребует учитывать температурный режим, уровень влажности при выборе материалов изготовления.

Качественные характеристики древесины должны отличаться твердостью и устойчивостью к разрушению. Пористый материал даже при хороших влагоизоляционных свойствах не будет обладать необходимым уровнем прочности. Деревянный верстак рекомендуется изготавливать из строганного бруса и доски.

Сечение бруса для рамы зависит от размера конструкции. Компактные изделия потребуют применения материала 100х70, более габаритные – 100х100. Выбор доски должен соответствовать показателям толщины не менее 50. Доступно сделать верстак универсальным, сочетая возможность столярных и слесарных работ. Потребуется выполнить участок столешницы обивкой из листового железа.

В качестве основного материала изготовления может использоваться металл. Вариант получается массивным и тяжелым, уместен для стационарных проектов.

Недостатком металлической конструкции выступает отсутствие в столе проема для ног. Данный элемент оказывает негативное влияние на способность основания выдерживать динамическую нагрузку.

Крепежные элементы

Стол для выполнения слесарных работ должен иметь прочные и надежные крепления. Болты подбираются по необходимой толщине, оставляя место для шайбы, гровера и гайки. Использование гвоздей вызывает ряд противоречий. Данный вид крепежа может расколоть брус рамы, или вызвать нарушение вертикальности деталей. Демонтаж, или замена составной части верстака может вызвать трудности, ввиду сложности устранения плотно забитого гвоздя.

Наиболее целесообразно применение саморезов. Выполненный верстак своими руками в мобильном варианте проекта можно дополнительно усилить планками, уголками, или пластинами из металла. Достичь необходимой прочности соединения можно подобрав оптимальную длину ножки крепления. Ширина детали должна превышать толщину скрепляемой основы в три раза.

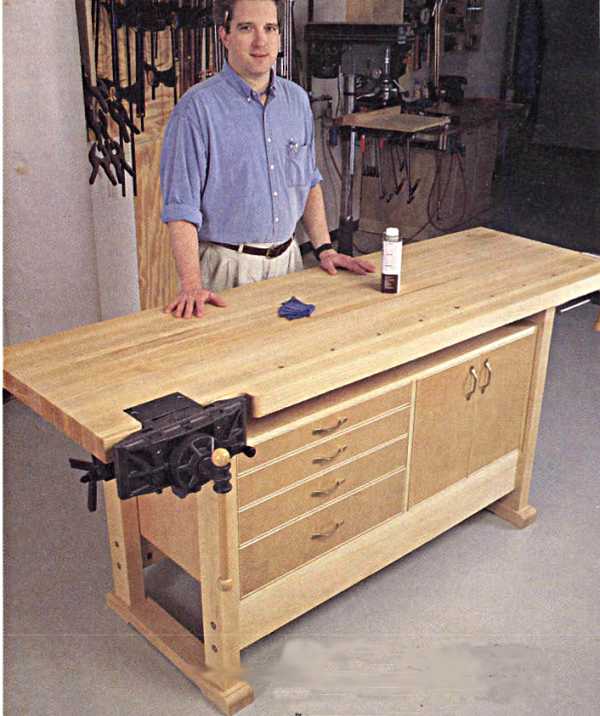

Процесс сборки столярного верстака

Изготовление деревянных деталей

Стол верстак своими руками из дерева в процессе сборки требует особого внимания выполнению углов. Даже незначительный перекос, нарушение уровня, приведет к искривлению конструкции. В ходе работ потребуется регулярно измерять ровность соединений конструкции.

Изготовление деталей

Разметку и изготовление деталей верстака следует производить по намеченным чертежным расчетам. Образцы подлежат тщательной отделке и шлифовке. Рекомендуется подобрать специальный состав для обработки древесины, усилив устойчивость материала к разрушению, воздействию влаги и поражений плесенью, грибком.

Важно не игнорировать процесс просушки деталей. Данный этап нельзя ускорить искусственно, применяя нагрев. В результате может возникнуть деформация поверхностей. Испарение влаги должен происходить естественно, на фоне хорошей вентиляции и ровных температурных показателей в помещении.

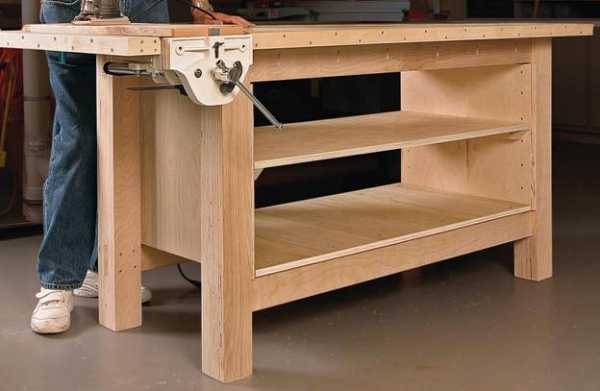

Сборка основания верстака

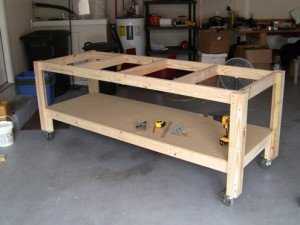

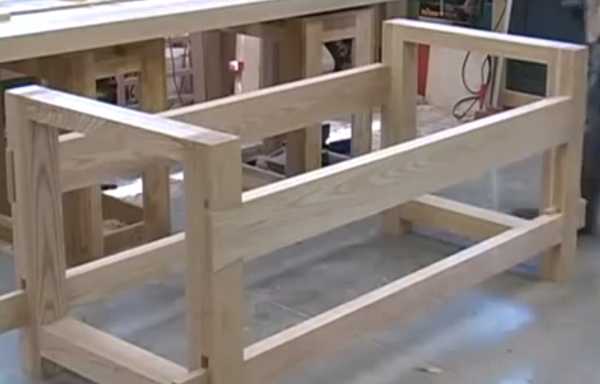

Верстак своими руками собирается с основания – несущей рамы из брусьев. Достичь необходимой прочности и надежности конструкции поможет вариант сборки «шип-паз». Детали соединения дополнительно обрабатываются клеевым составом. Крепеж из саморезов и элементов усиления выгодно дополнит монтаж основания.

Посадка деталей основания на клей целесообразна в закрытых условиях гаража, или мастерской. В случае, если планируется использовать стол в неотапливаемых помещениях, или на улице, клеевую фиксацию не используют, ведь при необходимости замены детали стола, раму потребуется собирать заново.

Массивные конструкции можно усилить при помощи диагональных, или горизонтальных перемычек. Упущения в дополнительной жесткости изделия на этапе проектирования, доступно доработать в процессе сборки.

Формирование столешницы

Качественная поверхность рабочего стола должна учитывать необходимость замены. Столешница наиболее подвержена интенсивному воздействию при выполнении слесарных, или столярных работ. Мобильность демонтажа элементов следует продумать заранее, фиксируя столешницу при помощи специальных металлических уголков.

Ширина плоскости должна превышать размер основания, что позволит выполнять крепление дополнительного съемного оборудования. Отсутствие кромки сделает столешницу неудобной и ограничит функциональность поверхности.

Процесс сборки включает укладку досок лицевой стороной к низу. Важно производить работы на ровной поверхности. Далее перпендикулярно основе выполняется крепеж элементов брусками.

Монтаж деревянных деталей столешницы следует производить, обеспечивая максимальную плотность, избегая образования зазоров. На заключительном этапе лицевую сторону столешницы шлифуют и обрабатывают пропиточными пастами.

Дополнительное оснащение верстака

Выяснив, как сделать верстак из дерева своими руками, следует продумать необходимые детали оснащения рабочего стола. Монтаж дополнительного оборудования производится в зависимости от выбранной модификации конструкции.

Крепление тисков потребует предварительной подготовки углубления. Верхняя часть тисков (губы) должны располагаться на одном уровне с поверхностью столешницы. Оборудование для фиксации образцов для работы, требует выполнения прочного крепления. Целесообразно применение болтов и гаек, позволяя при необходимости демонтировать устройство. Расположение тисков рекомендуется производить, отступив от угла столешницы, во избежание срыва оборудования.

Предусмотрительное оснащение верстака упорами позволит удобно фиксировать детали при работе. Прямоугольные углубления требуют создания специальных отверстий, которые выпиливаются лобзиком. Установка слесарного инструмента под столярные работы повысит функциональность стола. Стационарный электроинструмент крепится при помощи саморезов.

Ознакомившись с основами комплектации, сборки верстака своими руками, становится возможным разработать и воплотить интересные идеи. Модифицируя и оснащая конструкцию, исходя из индивидуальных предпочтений, можно создать оптимальный вариант рабочей зоны.

derevodoska.ru

Слесарный верстак своими руками 300 фото, чертежи, инструкции

верстак слесарный своими руками

Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.

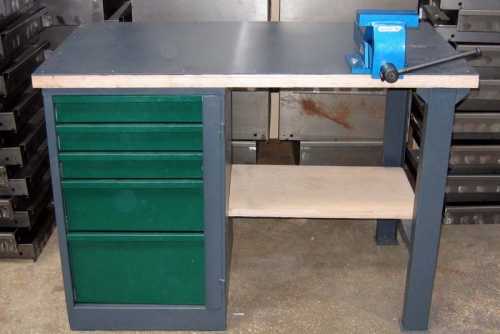

Что собой представляет слесарный верстак? В идеале это металлический каркас с прочной столешницей, ящиками для хранения инструментов и вспомогательным оборудованием, в первую очередь речь идет о тисках, без них сложно проводить какие либо работы. Все это можно сделать самостоятельно, даже тиски, сложнее решить, куда этот верстак поставить, если у вас нет гаража или сарайчика. Впрочем, это уже другой вопрос.


Верстак слесарный с тисками

Хороший пример, как сделать слесарный верстак своими руками из подручных материалов. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.



Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

Источник фото www.instructables.com/id/Super-workbench/?ALLSTEPS

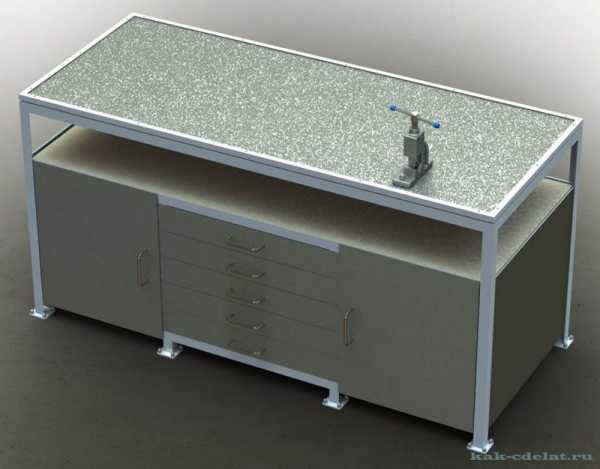

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано,

дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

  • Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
  • Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
  • Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
  • Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.


Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

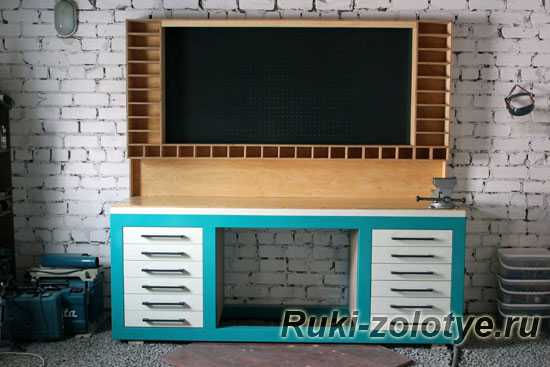

Верстак слесарный двухтумбовый

Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

Чертежа с размерами, к сожалению, нет, ориентируйтесь на высоту 850, длину 2210 глубиной 680. Полок, как видите, много, но они не глубокие. Также предусмотрена горизонтальная полка для пластиковых контейнеров. Инструментальный перфорированный щит с множеством отверстий изготавливается отдельно.

Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

Верстак слесарный своими руками

Мастер класс по изготовлению слесарного верстака своими руками с пошаговыми фотографиями и схемой, где показаны размеры, а также обозначены металлические (синим) и деревянные (желтым) части. Для каркаса использовалась профильная труба 60х40х2, для ребер жесткости уголок 40х40х4, контур столешницы закрыт уголком 50х50х4, сама рабочая поверхность состоит из доски толщиной 5 см, сверху закреплен 2-х миллиметровый металлический лист. Боковые стенки и полки деревянные, изготовлены из досок. Из чего делать ящики, большого значения не имеет, в данном случае они металлические. Чтобы было удобней пользоваться, для ящиков сделаны «салазки».



Для изготовления верстака автор использовал сварку, хотя собрать можно и при помощи болтов. Правда это дольше, сверлить отверстия в металле не легкая работа, тем более что отверстий понадобится очень много, плюс постоянно надо будет точить сверла. В общем, лучше достать сварочный аппарат, так быстрей и надежней. Чтобы придать конструкции дополнительную жесткость, используйте для боковых панелей кронштейны.

Источник фото littlehobby.livejournal.com/14188.html

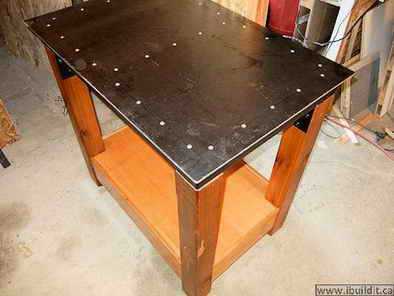

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол. Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

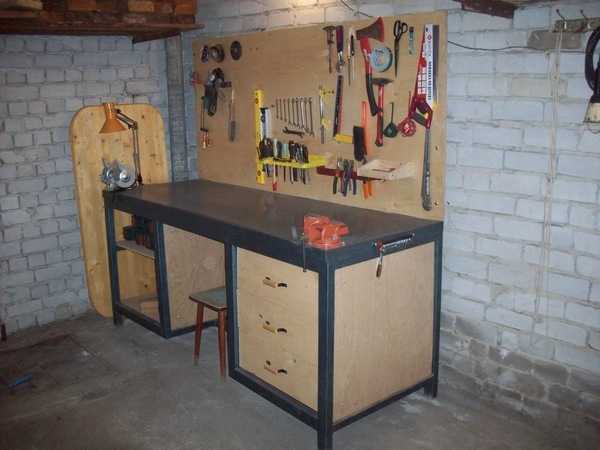

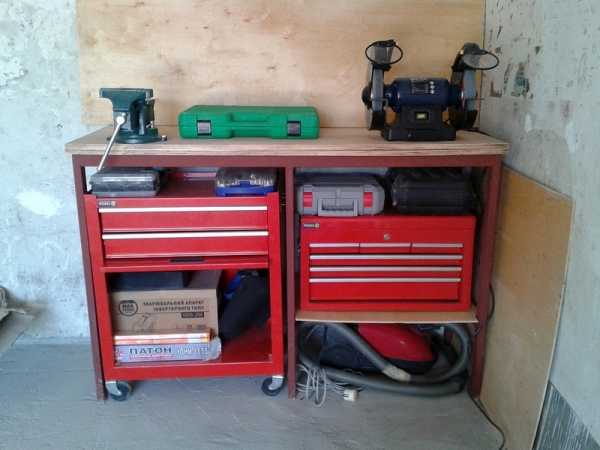

Слесарный верстак для гаража

Гараж без верстака, это, конечно, не то. Вот только зачастую элементарно не хватает места чтобы соорудить солидную конструкцию. Автор, который сделал этот слесарный верстак для гаража, нашел простое решение, переделав инструментальную тумбу Vorel.





Кроме тумбы понадобилась еще 12 метров профильной трубы и металлические полосы. Как он эту идею воплотил в жизнь, смотрите на пошаговых фотографиях.

Источник фото www.drive2.ru/c/1329075/

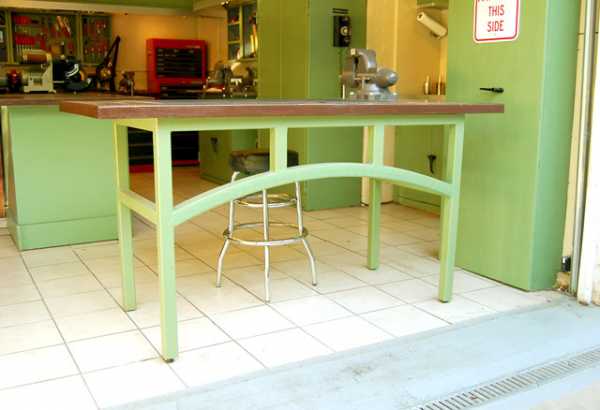

Металлический верстак

Привлекательный стильный столик верстак, такой можно даже в квартире поставить. Фото с англоязычного сайта, сразу видно, что сделано по европейски. Впрочем, для тех, кто ценит стиль и уют, подходящая конструкция. В принципе, обычный металлический стол, только с изогнутой поперечиной, также имеются регулируемые ножки. Картину завершает продуманное освещение и барный стул. Пожалуй, в гараже будет неплохо смотреться, не стыдно и друзей позвать.

Источник фото www.12-gaugegarage.com/blog-5/index.html

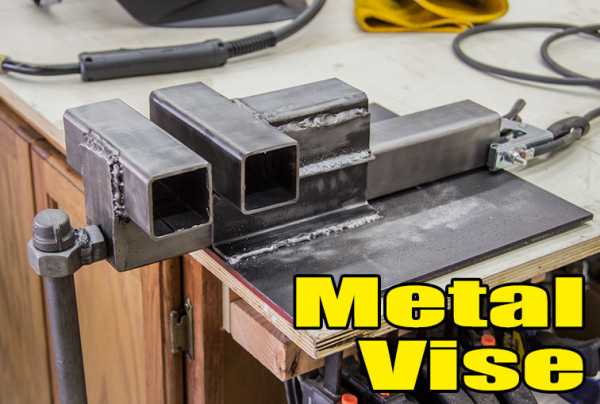

Тиски слесарные своими руками

Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками. Конструкция этого приспособления не такая уж сложная. Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб. Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

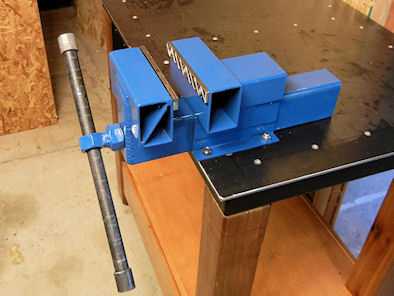

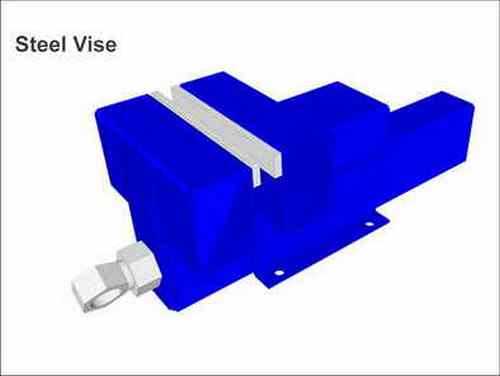

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.
Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

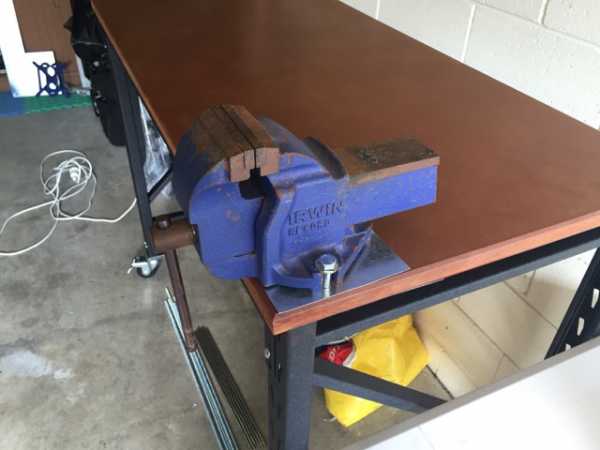

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

Слесарный верстак своими руками 100 фото

novamett.ru

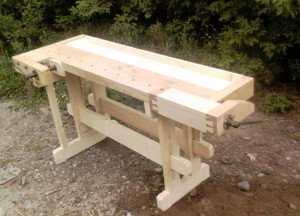

Делаем столярный верстак своими руками

Домашний мастер обязательно должен иметь удобное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства стоят как промышленное оборудование, китайские и кустарной сборки – не отличаются надежностью. Впрочем, сделать хороший верстак можно и своими руками, ведь, по сути, это стол, снабженный различными креплениями, упорами и местом для хранения инструмента.

Проект верстака

Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие операции на нем чаще выполняются, но предусмотреть несколько упоров и пару винтовых тисков или струбцин стоит (как сделать, читайте тут). Также нужно принять во внимание, какой рукой работает хозяин верстака.

Схема верстака — первый вариант

Ширина и длина верстака зависят от площади мастерской, удобно, если длина верстака не менее 2 метров, а ширина 80-100 см. Удобно, если под верстаком смонтированы ящики или тумбы для хранения инструментов и расходных материалов.

Проектируя верстак, нужно учесть, будет ли он стационарно установлен в мастерской или постоянно собираться и разбираться. Во втором случае конструкцию разумно будет облегчить за счет материала меньшей толщины. В разборном верстаке можно сделать откручивающуюся столешницу, а можно предусмотреть и складные ножки.

Располагать верстак лучше у окна, дополнительное местное освещение тоже обязательно. Непосредственно рядом с верстаком нужно предусмотреть несколько электрических розеток для оборудования. Все провода вблизи рабочей зоны должны быть заключены в короб или гофро-трубу.

Подбор материалов

Оптимальный материал для верстака – строганный брус, из которого будет изготовлена каркасная рама и ножки. Для ножек можно взять его размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также ее можно изготовить из цельного полотна, например, старой глухой двери или ламинированного ДСП с достаточно прочным покрытием. Для верстака лучше выбирать твердые породы древесины, предпочтителен бук, дуб или клен. Более толстые бруски и доски сделают верстак тяжелее и устойчивее, и работать на нем будет удобнее.

Крепления для изготовления верстака подбираются с учетом того, будет он сборным или разборным. Пригодятся саморезы, гвозди и гайки с болтами.

Перед сооружением верстака нужно подобрать тиски. Удобно, если их будет 2 штуки – справа сбоку и слева спереди. В первых можно фиксировать длинные доски, а во вторых – зажимать короткие детали. Наиболее универсальная ширина губок – 175 мм.

Схема второго варианта верстака

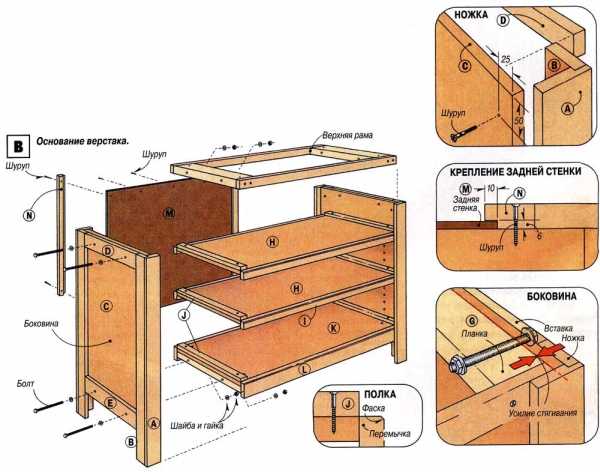

Сооружаем верстак. Основание

Изготовление верстака происходит в 2 этапа: сборка основания и установка столешницы. На каждом этапе и при каждой операции нужно контролировать размер деталей и ровность их установки при помощи уровня.

Основание представляет собой раму из брусьев скрепленную таким образом, чтобы конструкция получилась максимально жесткой. Для этого между ножками верстака располагают горизонтальную перемычку, а посередине, по длине, предусматривают царгу. Перемычки и царгу располагают в 40-50 см от пола, затем на них можно установить полки для хранения инструмента. Совмещают брусья для основы при помощи соединения «шип-паз», проклеивая его. В местах, где это невозможно, используют саморезы. Если предполагается, что верстак будет разбираться, то соединять части опорной рамы можно при помощи металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, проклеивая места соединения столярным клеем и фиксируя их струбцинами.

Хороший вариант для стационарного верстака, если одну или больше частей рамы опоры можно прикрутить к стене, так конструкция будет еще надежнее. Увеличить прочность можно с помощью диагональных перемычек или клиновидных вставок между ножками и верхней частью рамы из того же бруса, которые крепятся саморезами. Узкие концы верхней части рамы также необходимо соединить перемычкой.

Столешница  и полезные приспособления

Если столешница сооружается из отдельных досок, то их нужно хорошенько пригнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания, чтобы было удобно работать и чистить ее. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок с обратной стороны столешницы. В основании нужно предусмотреть пазы для этих брусков.

Столешница из досок несколько раз тщательно шлифуется и покрывается защитным раствором, предпочтительно маслом или олифой, чтобы избежать травм от щепок при дальнейшей работе. К основанию столешница прикручивается на металлические уголки.

К готовой столешнице крепятся тиски, под них нужно предусмотреть углубление в торце столешницы, чтобы вертикальная пластина образовала с ним одну плоскость. С нижней стороны верстака также потребуется прокладка из фанеры. Губы тисков должны расположиться на одном уровне с поверхностью столешницы. Прикладывая тиски, отмечают место под отверстия и крепят их болтами и гайками (подойдут М12). Отверстия под головки болтов нужно предварительно профрезеровать, чтобы они полностью в них утонули. Располагаться тиски должны не в самом углу, чтобы не сорвать его при большой нагрузке.

Помимо тисков на верстаке необходимо предусмотреть упоры. Можно закрепить готовые, просверлив в столешнице отверстие нужного диаметра, или сделать их самостоятельно. Использовать болты или круглые нагели вместо упоров не стоит, так как болты могут своей головкой повредить обрабатываемые заготовки, а нагели недостаточно хорошо фиксируют детали.

Проще сделать прямоугольные упоры, или колки, которые и регулируются по высоте под разные детали, и надежно их фиксируют. Под них нужно проделать отверстия в столешнице или нарастить ее при помощи брусочков подходящей толщины, прикрученных к ее кромке, и закрытых планкой с другой стороны. Гнезда должны располагаться друг от друга на расстоянии половины от хода тисков, чтобы можно было зафиксировать любую заготовку.

Сами колки выпиливаются лобзиком из твердой древесины, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольными. Прямоугольные упоры можно чуть расширить кверху, тогда фиксироваться они будут в гнездах надежнее.

Сооружение столярного верстака своими руками – нелегкая задача, но потом это рабочее место сможет долго служить хозяину, обрастать полезными деталями и приспособлениями и подстраиваться под конкретные нужды каждого мастера.

masterim.guru

Столярный верстак своими руками - как сделать, в том числе складной, чертежи с размерами и пошаговые действия + фото и видео

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка. Столярный верстак имеет следующую типичную компоновку:

  • Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом. Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
  • На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
  • Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
  • На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

  • Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
  • Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
  • Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

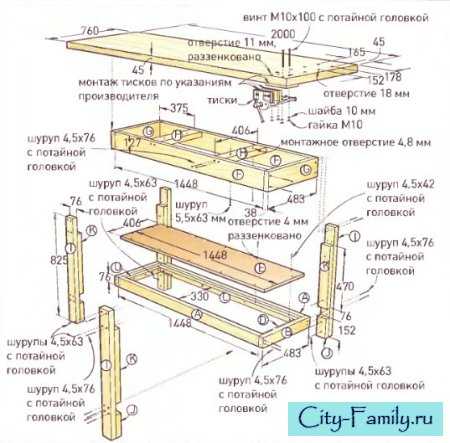

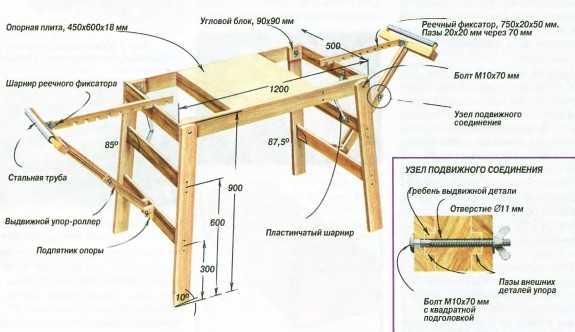

Фотогалерея: чертежи с размерами и обозначениями

Основные принципы изготовления

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

  1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

    Основание представляет собой раму из брусьев

  2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
  3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

    Доски крепятся к устойчивому каркасу

  4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
  5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

    К поверхности верстака можно прикрепить тиски или пилу

  6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Как сделать простой столярный верстак своими руками

  1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
  2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
  3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
  4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
  5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
  6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

столярный, самодельный, видео-инструкция как сделать приспособление для работы с деревом своими руками, чертежи, фото и цена

Все фото из статьи

Осуществляя столярные работы в своем доме, любой самодеятельный мастер должен иметь для них удобное приспособление. Оно станет гарантией комфорта и безопасности вашей деятельности, а также значительно интенсифицирует ее.

Наша статья посвящена тому, как сделать верстак по дереву своими силами.

Верстак незаменим для домашнего мастера.

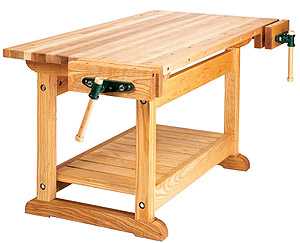

Типовая конструкция рабочего стола

Столярный верстак, по сути, является массивным и предельно устойчивым рабочим столом, на котором происходит обработка деревянных заготовок разных размеров. Чем приспособление больше, тем более тяжелые и габаритные элементы на нем можно обрабатывать.

При этом работать на нем можно ручными инструментами: пилой, стамеской, коловоротом и пр., а также механическими: электрическим лобзиком, рубанком, дрелью и т.д.

Компоновка элементов

Конструкция профессионального стола.

Верстак для работы с деревом обладает следующими типовыми элементами.

  1. Рабочая поверхность (столешница, крышка) делается из досок. Они должны быть сухими и иметь толщину не меньше 5 — 6 см. Оптимальный вариант — использовать пропитанную олифой древесину твердых сортов: дуб, граб, бук. В противном случае крышка будет быстро изнашиваться.
  2. На передней стороне столешницы устанавливаются тиски для фиксации заготовок.

Обратите внимание! Если длина верстака будет больше одного метра, лучше всего навесить пару разных тисков для обработки небольших и крупных элементов. Большие тиски могут быть сделаны из дерева, а маленькие из металла.

  1. Опоры (ножки) обычно делаются из мягких пород: липы, сосны, клена и пр. Они сопрягаются друг с другом продольно расположенными планками. Так конструкция приобретает прочность и устойчивость.
  2. С фиксацией на опорах в пространстве ниже крышки верстака можно разместить выдвигаемые либо закрепленные наглухо полки, ящики или шкафчики для инструментария.
  3. На передней стороне столешницы перед тем, как сделать верстак по дереву, следует высверлить отверстия для монтажа клиньев, струбцин и прочих приспособлений для фиксации габаритных заготовок.
  4. На задней стороне крышки следует сделать углубление, нужное для обработки небольших деталей.

Разновидности верстаков

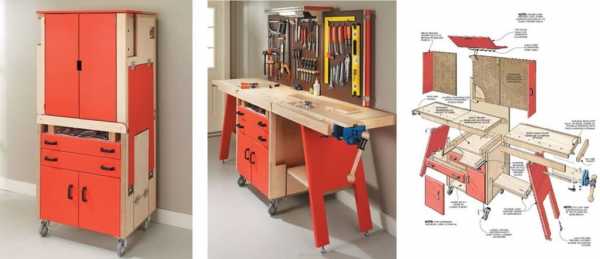

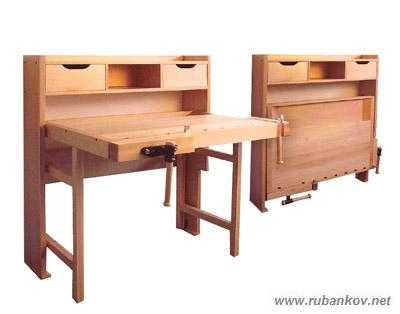

На фото — мобильный складной верстак.

Вы можете соорудить верстак одной из трех разновидностей:

  1. Мобильный. Он выглядит как маленький стол со сторонами около 70×80 см, имеет одни тиски и весит около 30 кг. Низ опор таких верстаков следует делать из металла, так они приобретают дополнительную устойчивость. Назначение подобных приспособлений — мелкий ремонт и изготовление небольших изделий из дерева.
  2. Стационарный монолитный стол. Имеет относительно простую конструкцию и привязан к одной точке установки. Обычно применяется для изготовления крупногабаритных заготовок и обработки массивных досок.
  3. Составной рабочий стол, элементы которого сопрягаются болтовым крепежом. Он удобен взаимозаменяемостью своих деталей. Однако данная разновидность более сложна в изготовлении.

Проектирование приспособления

Схема стационарной конструкции.

  1. Высота стола будет зависеть от вашего роста. Рассчитайте так, чтобы вам было удобно, не сутулясь, осуществлять работу. Если вы имеете средний рост (около 170 см), то верстак должен обладать высотой 70-90 см.
  2. Комплектация и конфигурация рабочего стола должны зависеть от того, какие виды операций вы планируете чаще всего на нем осуществлять. В любом случае инструкция советует спроектировать на верстаке упоры, место для струбцин и одну-две точки для установки тисков.
  3. Обязательно учтите при планировании конфигурации верстака, кем вы являетесь – правшой или левшой, иными словами — какая рука у вас является рабочей.

Компоновка приспособлений.

Обратите внимание! Размеры стола в большей степени зависят от габаритов помещения, в котором он будет установлен. Оптимальны такие габариты: длина приспособления не меньше 2 м, ширина – 0.8-1 м.

  1. Поместить рабочий стол лучше всего у окна. Обязательно предусмотрите и искусственное освещение. Вблизи верстака оставьте место для установки розеток под электроинструменты.

Какие материалы лучше использовать

  • Лучший стройматериал для опор и рамы-каркаса верстака – это строганные брусья. Под ножки можно выбрать их сечение от 7×10 см, для перемычек – от 5×10 см.
  • Крышка делается из ровных досок, толщиной 5 — 6 см либо целого полотна (например, старая глухая дверь).
  • Крепеж для элементов стола нужно выбирать, учитывая то, будет ли он стационарным либо разборным. Тут вам пригодятся шурупы-саморезы, гвоздики, болты с гайками.
  • Самодельный верстак по дереву следует оснастить тисками. Как уже упоминалось, лучше, если их будет двое – сбоку справа и спереди слева. Крупные первые тиски будут удобны для фиксации габаритных заготовок, второе устройство будет служить для зажима коротких деталей. Учтите, что оптимальная ширина губок тисков равна 5 см.

Изготовление простого стола

Ниже мы приводим схему изготовления верстака по шагам.

Как делается столешница

Крышку следует сбить из толстых досок таким образом, чтоб из них вышел массивный щит, имеющий ширину от 0.7 м и длину до 2 м. Для крепления возьмите длинные гвозди. Бейте их в доски с лицевой стороны и загибайте на изнанке деревянных перемычек.

Обратите внимание! Столешницу верстака следует обязательно делать из массива дерева. ДСП, ОСП и другие стройматериалы из прессованных опилок не подойдут для нее категорически.

Желательно крышку рабочего стола по нижнему периметру обшить брусьями 5×5 см. К ним будет удобно потом фиксировать вертикальные опорные брусья. Помимо этого, вес столешницы увеличится, что повысит устойчивость всей конструкции.

Изготовление опор

Опорный каркас верстака.

От габаритов столешницы верстака зависит местоположение опор. Для них лучше всего подойдут квадратные брусья сечением 12×12 см. Возможно использование и леса-кругляка, однако крепить его сложнее, а фиксация получается менее надежной, нежели квадратного либо прямоугольного аналога.

Обратите внимание! Оптимальный вариант — определить уровень верхней кромки ножек-опор по уровню вашей полностью опущенной вниз руки. Благодаря монтажу столешницы высота будущего верстака вырастет на 8-10 см, и работать за ним будет удобно.

Произведите на земле разметку под ямки для ножек верстака, затем выройте их на глубину в 25-30 см. Следовательно, общая высота врываемых опор должна составить 120-130 см.

Сборка каркаса и столешницы

Вариант самой простой конструкции верстака.

  1. Установите опоры в подготовленные лунки. Проверьте правильность их монтажа отвесом и уровнем.
  2. Соедините ножки попарно при помощи брусьев на высоте в 20-30 см. Фиксацию элементов производите длинными саморезами.
  3. Далее на верхние кромки ножек установите крышку верстака. Зафиксируйте ее также шурупами.
  4. Когда столешница будет закреплена, установите на нее струбцины, тиски и пр.

Составная версия верстака

Чертеж составного стола.

Сначала нарисуйте чертежи деревянного верстака своими руками.

Главные отличия составного стола от стационарного аналога — применение болтов вместо самонарезающих шурупов и наличие инструментальных ящиков в пространстве под крышкой.

  1. Завершив установку ножек, соедините их своими руками меж собой горизонтальными планками. Заранее сделайте во всех деревянных перемычках стамеской и молотком пазы для гаек с шайбами.
  2. Выставив перемычки на нужную высоту, в них и ножках просверлите отверстия и вставьте в них болты. Со стороны пазов наживите на крепеж гайки с шайбами, затем полностью их затяните.
  3. Перемычек для каркаса стола нужно будет по 2 штуки на каждую его сторону. Помимо этого, закрепите 2 планки под столешницей, по ее центру.

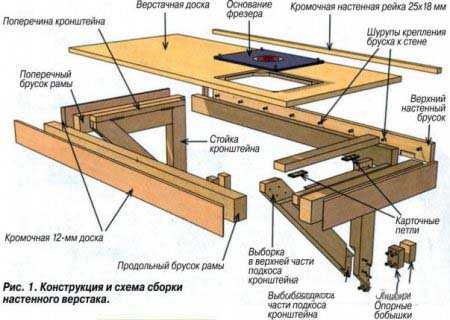

Версия настенного приспособления.

  1. Делая верстак из дерева своими руками, к данным дополнительным поперечинам прикрутите небольшими шурупами горизонтальные планки. По ним будут передвигаться выдвижные ящички. Их габариты зависят от величины просвета меж перемычками.
  2. Столешница составного верстака фиксируется на болтах. Для этого нужно в верхних торцах ножек выбрать стамеской пазы для гаек, а в крышке проделать отверстия для болтов.
  3. Поверхность столешницы должна быть ровной, поэтому шляпки болтов следует утопить в ней, предварительно высверлив посадочные места.

Вывод

Деревянные столярные верстаки являются незаменимым приспособлением для домашнего мастера. Сделать такой рабочий стол можно и самостоятельно.

Видео в этой статье поможет вам в этом.

rubankom.com

Слесарный верстак своими руками 300 фото, чертежи, инструкции

верстак слесарный своими руками

Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.



Что собой представляет слесарный верстак? В идеале это металлический каркас с прочной столешницей, ящиками для хранения инструментов и вспомогательным оборудованием, в первую очередь речь идет о тисках, без них сложно проводить какие либо работы. Все это можно сделать самостоятельно, даже тиски, сложнее решить, куда этот верстак поставить, если у вас нет гаража или сарайчика. Впрочем, это уже другой вопрос.


Верстак слесарный с тисками

Хороший пример, как сделать слесарный верстак своими руками из подручных материалов. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.



Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

Источник фото www.instructables.com/id/Super-workbench/?ALLSTEPS

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

  • Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
  • Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
  • Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
  • Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.


Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

Верстак слесарный двухтумбовый

Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

Чертежа с размерами, к сожалению, нет, ориентируйтесь на высоту 850, длину 2210 глубиной 680. Полок, как видите, много, но они не глубокие. Также предусмотрена горизонтальная полка для пластиковых контейнеров. Инструментальный перфорированный щит с множеством отверстий изготавливается отдельно.

Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

Верстак слесарный своими руками

Мастер класс по изготовлению слесарного верстака своими руками с пошаговыми фотографиями и схемой, где показаны размеры, а также обозначены металлические (синим) и деревянные (желтым) части. Для каркаса использовалась профильная труба 60х40х2, для ребер жесткости уголок 40х40х4, контур столешницы закрыт уголком 50х50х4, сама рабочая поверхность состоит из доски толщиной 5 см, сверху закреплен 2-х миллиметровый металлический лист. Боковые стенки и полки деревянные, изготовлены из досок. Из чего делать ящики, большого значения не имеет, в данном случае они металлические. Чтобы было удобней пользоваться, для ящиков сделаны «салазки».



Для изготовления верстака автор использовал сварку, хотя собрать можно и при помощи болтов. Правда это дольше, сверлить отверстия в металле не легкая работа, тем более что отверстий понадобится очень много, плюс постоянно надо будет точить сверла. В общем, лучше достать сварочный аппарат, так быстрей и надежней. Чтобы придать конструкции дополнительную жесткость, используйте для боковых панелей кронштейны.

Источник фото littlehobby.livejournal.com/14188.html

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол. Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

Слесарный верстак для гаража

Гараж без верстака, это, конечно, не то. Вот только зачастую элементарно не хватает места чтобы соорудить солидную конструкцию. Автор, который сделал этот слесарный верстак для гаража, нашел простое решение, переделав инструментальную тумбу Vorel.





Кроме тумбы понадобилась еще 12 метров профильной трубы и металлические полосы. Как он эту идею воплотил в жизнь, смотрите на пошаговых фотографиях.

Источник фото www.drive2.ru/c/1329075/

Металлический верстак

Привлекательный стильный столик верстак, такой можно даже в квартире поставить. Фото с англоязычного сайта, сразу видно, что сделано по европейски. Впрочем, для тех, кто ценит стиль и уют, подходящая конструкция. В принципе, обычный металлический стол, только с изогнутой поперечиной, также имеются регулируемые ножки. Картину завершает продуманное освещение и барный стул. Пожалуй, в гараже будет неплохо смотреться, не стыдно и друзей позвать.

Источник фото www.12-gaugegarage.com/blog-5/index.html

Тиски слесарные своими руками

Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками. Конструкция этого приспособления не такая уж сложная. Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб. Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.
Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

Слесарный верстак своими руками 100 фото

www.novamett.ru

Верстак своими руками — общие положения, материалы и инструменты

Для работ в домашней мастерской желательно иметь верстак. Его можно изготовить из дерева или металла. Первый вариант дешевле, и сделать его намного легче. Второй тип подобного оборудования более сложен в изготовлении, но намного прочнее и долговечнее. Как сделать верстак? Какие для этого нужны материалы и инструменты? Чтобы разобраться в этих вопросах, рассмотрим две конструкции: первая — из дерева, а вторая — металлическая.

Металлический верстак делается сложнее деревянного, однако он качественней и надежнее.

Верстак своими руками — общие положения

Вначале надо определиться с высотой стола. Домашний мастер должен спокойно выполнять работу в положении стоя и при этом не сутулиться. Поэтому, проектируя верстак, надо ориентироваться на высоту его стола в 80-85 см. Далее, определяют конфигурацию, которая зависит от применяемого мастером оборудования и используемых им приспособлений. В это число входят струбцины, тиски, различные упоры. Надо учесть при их расположении на столешнице и то, какой рукой чаще всего пользуется этот человек, то есть он правша или левша.

Устройство столярного верстака с тисками.

Размеры верстака зависят от выделенного для него места. Желательно, чтобы габариты его были в следующих пределах:

  • длина — 1,9-2,4 м;
  • ширина — 90-95 см;
  • высота 80-85 см.

Под верстаком надо смонтировать тумбы для хранения инструментов и материалов. Надо определиться — будет ли конструкция стационарной или ее желательно время от времени убирать из мастерской. При втором случае стол делают из материала с меньшей толщиной, а его крышка и ножки должны быть разборными.

Верстак надо устанавливать в хорошо освещенном месте (у окна), но при этом надо установить и лампы для освещения в вечернее время. Рядом со столом устанавливаются электрические розетки для дрели и другого инструмента. Подводка проводов должна быть проведена с использованием металлической или пластиковой трубы.

Вернуться к оглавлению

Деревянный верстак своими руками

Опираясь на вышеизложенные требования, спроектируем стол из дерева. Для его основной рамы и ножек можно использовать брус сечением 10 Х 8 см, а для соединительных перемычек — 10 Х 6 см. Для столешницы применяют доски толщиной от 45 до 60 мм или цельный лист ДСП (желательно ламинированный). В качестве крышки от стола часто используют старые деревянные двери. Материал надо выбирать из древесины твердых пород, например, дуб или бук.

Для оснащения будущего верстака надо подобрать тиски (желательно 2 штуки). Технология работ по созданию верстака следующая:

Устройство деревянного верстака.

  1. Из бруса нарезаем с помощью пилы основные детали — части рамы, ножки и перемычки.
  2. Собирается основание из четырех частей. Оно сбивается гвоздями или делается на болтах. Можно сделать их в «шип и паз». Место присоединения деталей надо проклеить. При создании разборного варианта раму можно скрепить металлическими угольниками.
  3. Затем к полученной раме присоединяют ножки, а чтобы получить нужную жесткость, между ними вставляют горизонтальные перемычки и предусматривают царгу. Их надо сделать на высоте 45 см от пола — они хорошо подойдут при установке полок и ящиков для инструментов.
  4. Ровность установки и размер деталей надо проверять после каждой сборочной операции уровнем.
  5. Конструкция получится жесткой, если есть возможность, одну сторону рамы надо присоединить к стене или сделать между ножками диагональные перемычки.
  6. При наборе столешницы из отдельных досок их плотно подгоняют друг к другу так, чтобы не было зазоров. Размер крышки должен быть на 8-12 см больше габаритов рамы. Для этого укладывают на пол три бруска (они должны входить внутрь рамы) на расстоянии 45-60 см друг от друга и к ним прибивают или привинчивают доски столешницы.
  7. Крышку стола тщательно шлифуют, а затем покрывают олифой.
  8. Ее к раме присоединяют с помощью металлических угольников.
  9. Ззатем устанавливают тиски, прикрутив их к столу болтами через проделанные отверстия.
  10. Там же устанавливают упоры — покупные или самодельные.
  11. Устанавливают полки для деталей и прикручивают их шурупами.

Такой стол — верстак называется столярным, и его можно сделать из дерева за несколько дней. Он удобен и достаточно надежен при обработке довольно больших деталей из дерева или пластмассы. На нем можно проводить и обработку мелких изделий из металла. Для дачи или гаража желательно иметь более надежный стол, технология изготовление которого будет дана ниже.

Вернуться к оглавлению

Как сделать верстак из металла

Схема верстака из металла.

Этот вид оборудования делают на металлическом каркасе. Чтобы его собрать, надо хорошо владеть инструментом и запастись большим терпением. Это так называемый слесарный верстак, который позволит работать с деталями из разных материалов. Для него также подойдут все рекомендации, которые были указаны выше.

Стол имеет прочный каркас из металла и крышку с бортами с 3 сторон. Столешница выполнена из фанеры или МДФ и дополнительно покрывается металлическим листом. Она не должна иметь острых выступов. Стол снабжен ящиками с направляющими. Они нужны для хранения инструментов и крупных деталей.

Делаем раму из уголков (сталь), которые нарезают с помощью болгарки. Они должны быть толщиной 2,5-3 см и иметь размеры 30 Х 45 или 44 Х 45 мм. Для крепления столешницы к каркасу понадобится металлическая полоса. Полотно крышки стола можно сделать из досок толщиной до 60 мм и шириной 12-15 см.

Ее затем надо будет оббить металлическими листами (оцинкованными).

Схема зажима верстака.

Их покупают на строительном рынке. Для описываемой конструкции их толщина равна 2 мм. Изготовление верстака проводится по следующей технологии:

  1. Нарезают из угольников детали каркаса стола и соединяют их сваркой. Конструкцию укрепляют дополнительными ребрами жесткости, которые закрепляются на высоте 10 см от пола и на такую же величину от плоскости столешницы.
  2. Приваривают к ножкам квадратные пластины из металла для устойчивости будущего верстака.
  3. Из уголков 5 Х 5 см делается каркас под крышку верстака — он должен на 20 см превышать по длине собранную ранее раму с ножками.
  4. Затем присоединяют к заготовке столешницы полосы и уголки, которые можно применить для установки защитного экрана.
  5. Сверлят в них отверстия дрелью — туда затем будут привинчены доски столешницы. Для этого используются шурупы с потайной шайбой.
  6. Собирают из досок плоскость стола.
  7. Оббивают их оцинкованными листами металла по отверстиям, которые сверлят заранее.
  8. Если планируется сделать полки или ящики, то для них надо будет приварить дополнительные полосы.
  9. Ящики можно сварить по нужным размерам самому или купить готовые — главное, чтобы они были установлены на направляющие и имели стопор для предотвращения выпадения.
  10. Устанавливают на готовый стол тиски и для устранения коррозии, грунтуют всю его поверхность и затем окрашивают.

Для применения готового верстака из металла надо учесть несколько рекомендаций:

  • всегда выполняйте требования правил техники безопасности для обеспечения защиты от травм и сохранения верстака в исправности;
  • никогда не пытайтесь обрабатывать крупные металлические детали на столярном верстаке;
  • используйте при обработке деталей тиски и не делайте этого, удерживая изделие в руках;
  • используйте при работе весь спектр предназначенных для обработки металла специальных приспособлений, так как вес деталей может быть более 300 кг;
  • желательно сделать верстак с тумбочкой, а сбоку стола прикрепить карман, куда можно будет собирать мусор;
  • всегда тщательно прибирайте рабочее место после окончания обработки изделия и выключайте электроприборы, это делайте и перед началом работы.

Учтя все эти советы, можно приступать к работе на самодельном металлическом верстаке.

Вернуться к оглавлению

Какие материалы и инструменты применяют, чтобы сделать верстак

Для изготовления верстака понадобятся: сварочный аппарат, электродрель со сверлами, болгарка и другие инструменты.

  1. Деревянные брусья.
  2. Доски.
  3. ДСП, МДФ или фанера.
  4. Металлические угольники, листы и ящики (если нет возможности их сделать самому).
  5. Тиски.
  6. Грунтовка.
  7. Краска.
  8. Олифа.
  9. Гвозди, болты, шурупы.
  10. Металлические уголки.
  11. Сварочный аппарат.
  12. Электродрель со сверлами.
  13. Болгарка.
  14. Ручная пила.
  15. Уровень.
  16. Рулетка и линейка, карандаш.

Любой мастер, который хочет иметь в своей домашней мастерской верстак, должен сначала определиться, какой вид ему нужен: слесарный или столярный. После этого можно смело приступать к осуществлению замысла. Но при этом не следует забывать о рекомендациях и советах, которые были приведены выше. Любое нарушение технологического процесса создания верстака приведет к неустойчивости самодельной конструкции, что может привести к травме. Если человек не уверен в своих силах, то можно купить верстак. Это более дорогой (в финансовом плане) путь, но он сбережет время и силы.


moiinstrumenty.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
