Столярный верстак своими руками - пошаговая инструкция

Верстак – это специально оборудованный стол, предназначенный для сборки различных изделий из дерева, металла и прочих материалов своими руками. Как правило, помимо рабочей поверхности, у верстака имеются: тиски и различные отсеки для хранения заготовок и инструментов. Также на верстаке можно обустроить специальный держатель, в котором можно размещать чертежи, это существенно облегчает работу мастеру. Ведь при сборке какого-либо изделия, как правило, требуется чертёж, и гораздо удобней, когда он находится перед глазами.

Виды верстаков

В зависимости от выполняемых работ верстаки можно разделить на три основных вида.

  • Плотницкие верстаки. Подобный верстак представляет собой стол длиной в 6 метров и шириной от 1 до 1,5 метра. В зависимости от нужд плотника, на нём можно установить дополнительное оборудование, к примеру: электропилу, электро-рубанок или фрезу;
  • Слесарный верстак. В отличие от плотницкого, подобный верстак выполнен не из дерева, а из метала. Рабочая поверхность у подобного верстака с трёх сторон огорожена бортами высотой 5-7 сантиметров. Это сделано для того, чтобы в процессе работы маленькие детали не терялись. Как правило, слесарные работы требуют намного больше инструментов, чем плотницкие. Следовательно, в подобном верстаке намного больше отделений под них. Как правило, ящики под инструменты расположены в тумбах, которые служат опорой для слесарного верстака. Также на рабочей поверхности верстака при необходимости устанавливаются тиски и прочие приспособления, которые требуются слесарю;

Слесарный верстак

  • Столярный верстак. Данный вид верстака, как и плотницкий, изготавливается из дерева. Подобный рабочий стол обладает следующими размерами: длинна от 1,5 до 3 метров, ширина от 0,8 до 1,5 метра. Высота столярного верстака, как, впрочем, и плотницкого, со слесарным, регулируется в зависимости от роста человека, который за ним работает. Что очень удобно и позволяет в течение рабочего дня не перенапрягать спину, в случае если верстак сильно низкий, или же, наоборот, не тянуться или что-то подкладывать под ноги, если высокий.

Существует ещё несколько видов верстаков, которые классифицируются по конструкции и местам применения. Самые популярные виды приведены ниже.

  • Складной верстак. Подобный рабочий стол используется в условиях ограниченного пространства, например, в частных гаражах, площадь которых, как правило, не сильно велика. Несмотря на свои компактные размеры, складной верстак имеет все необходимые крепления и опоры, при помощи которых возможно установить рабочие инструменты и приспособления, а также закрепить чертежи изготовляемых изделий. Складной верстак не имеет больших отсеков для хранения рабочего инструмента, поэтому их необходимо хранить отдельно;

Складной верстак

  • Профессиональный верстак. Такой вид верстаков используется на предприятиях. Складной верстак снабжён именно теми приспособлениями, которые требуются для работы в определённой области. Имеются несколько инструментов, которые универсальны для всех видов работ, например, тиски или устройство для фиксации чертежей. Они присутствуют абсолютно на всех рабочих столах. Профессиональный верстак может быть складным или полноразмерным. Все зависит от размеров помещения;
  • Школьный верстак. Подобный вид верстака многим знаком еще со времен школьных лет. Школьный верстак можно встретить в классе технологии в любой школе. Как правило, это маленький рабочий стол, который одновременно служит как партой, так и рабочим местом. В классе трудового обучения также можно увидеть и складной верстак, но только в единственном экземпляре. Он служит обучающим пособием, тогда как школьный имеется у каждого ученика и основные задания выполняются именно на нем. Школьный верстак оснащен отверстиями для установки опоры на требуемом расстоянии, также на нем имеются деревянные тиски, с левой или правой стороны. Школьный верстак не является профессиональным. Цель этого устройства – ознакомление с различными работами в плотницком, слесарном и столярном деле. Размеры, которыми обладает школьный верстак, невелики. Как правило, они равны парте, то есть 1-1,2 метра в ширину и 1,5-1,7 метра в длину. Несмотря на то что он довольно-таки маленький, на нем можно выполнять все основные виды работ, не связанные с высокой точностью исполнения.

Школьный верстак

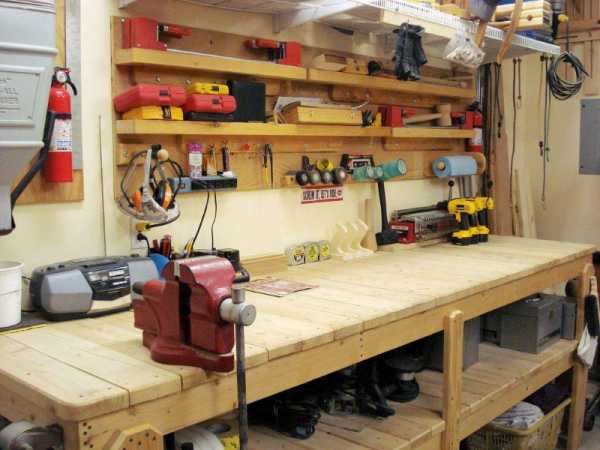

Для использования в домашних условиях подойдет абсолютно любой верстак: как складной, так и маленький, и даже школьный при желании можно приспособить для своих повседневных нужд.

Верстак своими руками

Сконструировать столярный верстак своими руками не составит особой сложности для любого человека, который хоть раз сталкивался с работами по дереву. Настоящий же мастер и вовсе сможет сделать его за полдня. Для дома обычно изготавливается маленький компактный или складной верстак. Чертежи для изготовления верстака своими руками можно найти на многочисленных сайтах в интернете.

Столярный верстак своими руками изготавливается в несколько этапов.

Проектирование верстака

  1. Первым делом, необходимо определиться с размерами будущего рабочего стола. Высота зависит от того, каким ростом обладает мастер, который будет за ним работать. Если рост человека составляет 165-180, высота рабочего стола должна варьироваться от 65 до 85 сантиметров.
  2. Приспособления, устанавливаемые на верстак, выбираются исходя из работ, которые мастер будет на нем выполнять. Но абсолютно для всех рабочих столов необходимо сделать угловые деревянные тиски и несколько упоров. Также стоит учитывать, какой рукой работает мастер, от этого зависит, с какой стороны расположить тиски и прочие инструменты.
  3. Ширина и длина будущего верстака зависят от свободного места, где он будет установлен. Идеальным решением станет длина 2 метра, а ширина 0,8-1 метр.
  4. Также необходимо позаботиться о хранении различных инструментов и сделать в верстаке ящики для них.
  5. При планировании верстака стоит учитывать, будет ли он стационарным либо же нет. Во втором случае его стоит максимально облегчить.

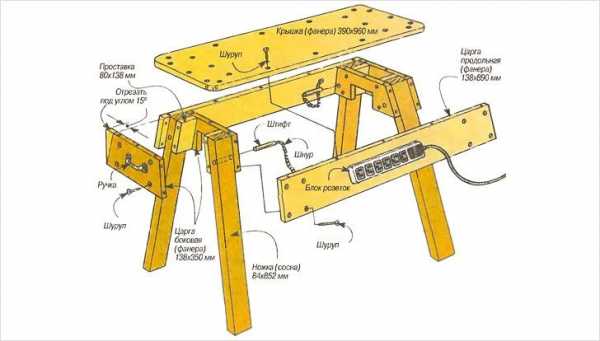

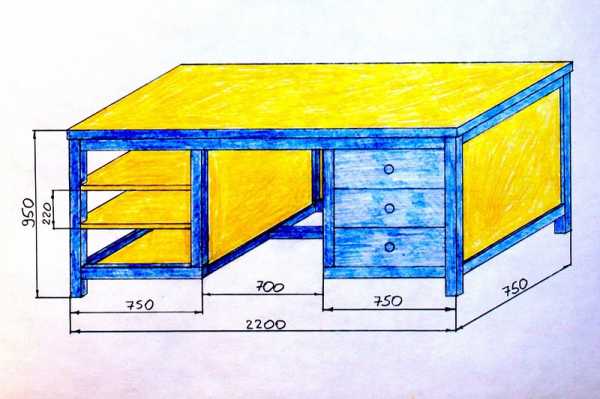

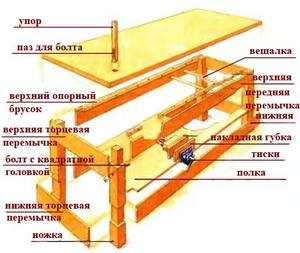

Схема верстака

Материалы

Для того чтобы сделать качественный верстак, необходимо правильно подобрать материалы.

  1. Отличным решением станет брус, из него получится отличный каркас, рама и ножки.
  2. Для изготовления столешницы отлично подойдет обрезная доска толщиной 50 миллиметров. Также при желании ее можно изготовить из старой ненужной двери или ДСП. Каждый мастер для подобных целей выбирает прочные породы древесины, например, бук или дуб.
  3. Устройство столярного верстака также требует различных креплений. Их стоит подбирать с учетом, будет ли верстак сборным или разборным. Стоит запастись саморезами, гвоздями, гайками и болтами.
  4. Также заранее стоит подобрать тиски для верстака. Оптимальным решением станет их установка с левого и правого бока. Не стоит подбирать огромные тиски, подойдут стандартные, с шириной губок 17,5 сантиметра.

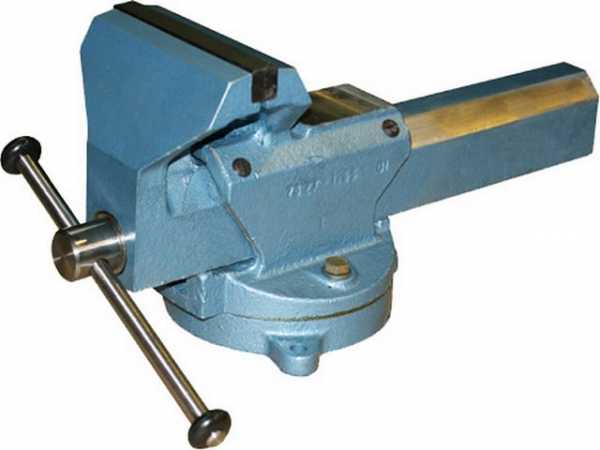

Тиски

Сборка верстака

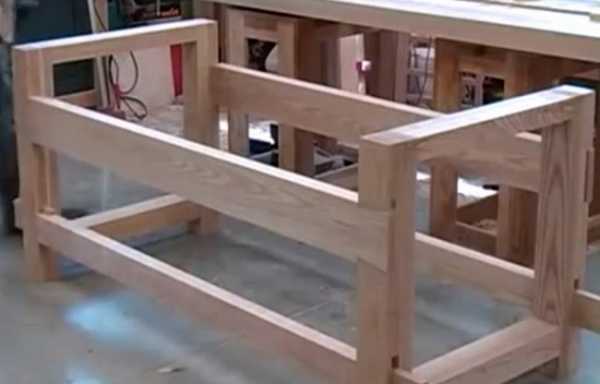

  • Первым делом, каждый мастер, который берется за изготовление верстака, сооружает основание, представляющее из себя раму, скрепленную максимально жестко. Для этого между ножками верстака с каждой стороны имеется по две перемычки. Для большей устойчивости, мастер использует систему крепления «паз-шип». Как правило, для начала изготавливаются пазы и шипы, и только потом конструкция собирается воедино. Для тех, кто не сталкивался с плотницким и столярным делом, обязательно необходимы чертежи. В противном случае изделие может и не получиться. Отличным вариантом для стационарного рабочего стола будет его крепление к стене;

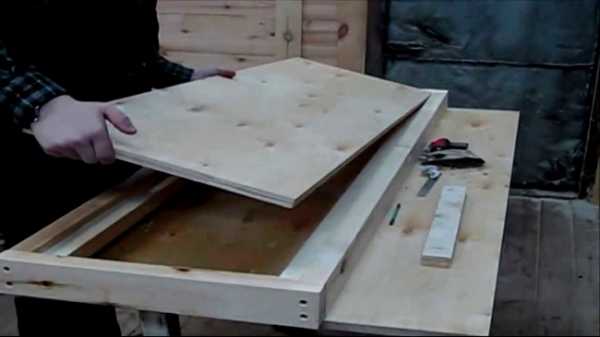

  • После того как основание готово, стоит перейти к сооружению рабочей поверхности. Если она изготавливается из досок, их необходимо плотно подогнать друг к другу, таким образом, чтобы не было никаких щелей и отверстий. Даже маленький зазор между досками осложнит работу в дальнейшем, а именно, возникнут трудности с уборкой рабочего места. Размер рабочей поверхности должен на несколько сантиметров с каждой стороны превосходить основание. Когда столешница установлена на свое место, ее необходимо отшлифовать и покрыть олифой. Это поможет избежать травм при работе за верстаком;

  • Теперь, когда рабочий стол полностью готов, к нему необходимо прикрепить все необходимые приспособления;
  • Первым делом, устанавливаются тиски. Для них заранее следует подготовить углубление в торце столешницы. Губы тисков необходимо расположить вровень с верхней частью рабочей поверхности. Не стоит располагать тиски по углам. Они могут быть сорваны при значительно нагрузке;
  • Кроме тисков, на любом верстаке должны быть упоры. Как правило, расстояние для расположения упоров всегда необходимо различное. Поэтому на всей длине и ширине столешницы параллельно тискам, с расстоянием в 10-15 сантиметров, стоит просверлить отверстия. Во время работы при необходимости в эти отверстия можно будет вбить клин, из которого получится отличный упор;

Верстак с отверстиями для упоров

  • Также нелишним в обустройстве верстака будет маленький лоток, в котором при необходимости во время работы можно хранить мелкие детали изготавливаемого изделия. Отличным решением станет маленький ящик, закрепленный в дальнем углу верстака.

Как вы видите, нет ничего сложного в изготовлении верстака своими руками. Самостоятельно изготовленный рабочий стол сэкономит вам определенное количество денег. Также несомненным преимуществом верстака, сделанного своими руками, является простота его ремонта в случае поломки. Ведь вы его сделали сами, и поэтому отлично справитесь с ремонтом.

Главное, в изготовлении верстака пошагово следовать инструкции и чертежам. И тогда у вас несомненно все получится.

Автор: С. Розанова

rozarii.ru

Столярный верстак своими руками: чертежи, размеры, фото

Гараж является многофункциональным помещением, в котором ставят автомобиль для ремонта или хранения, конструируют различные механизмы своими руками. Для проведения многих работ требуется слесарный стол. Он представлен достаточно простой и надежной конструкцией. Есть возможность собрать верстак своими руками, за счет чего снижается стоимость конструкции. Рассмотрим подробнее то, как сделать слесарный верстак своими руками, какими особенностями обладает подобная конструкция и многие другие моменты.

Верстак своими руками

Виды верстаков

Верстак создается для того, чтобы можно было выполнить изготовление или сборку различных механизмов. Существует достаточно большое количество различных видов верстаков, каждый обладает своими определенными особенностями.

Для начала отметим, что выделяют две разновидности верстака:

  1. слесарный;
  2. столярный.

Столярный представлен металлическим или деревянным каркасам, а при изготовлении столешницы применяется дерево. Универсальным вариантом исполнения принято считать слесарный верстак. При изготовлении столешницы в этом случае применяется металл, который может выдерживать разнообразные действия: точение, резание, пиление, шлифовка и другие. Металлический верстак можно изготовить своими руками при применении самых различных подручных материалов.

Деревянный верстак характеризуется относительно небольшим сроком службы и устойчивостью к оказываемой нагрузке. Подобный верстак в гараж своими руками собрать достаточно просто, но применяемые материалы подвержены воздействию окружающей среды, к примеру, высокой влажности или перепадам температуры. Сделать верстак из дерева можно довольно быстро, схемы скачиваются в интернете.

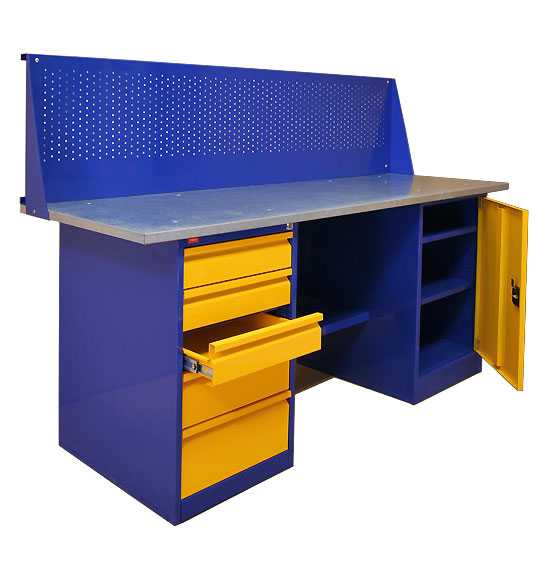

Верстак слесарный металлический можно назвать идеальным выбором для гаража, так как высокая жесткость и прочность металла увеличивает срок его службы. Кроме этого отметим, что универсальный верстак своими руками можно изготовить в различном виде: откидной, с тумбами и полками. Конструкция во многом определяет эксплуатационные качества устройства.

Раздвижной верстак

Особенности конструкции верстака

Многие специалисты сравнивают рабочий верстак с письменным столом, так как обе конструкции предназначены для проведения самых различных работ. Самодельный верстак может быть представлен самой различной конструкцией. Чертежи определяют наличие следующих элементов:

  1. Большая часть нагрузки передается на несущую конструкцию, представленная сочетанием рамы с ножками. Изготавливается она в большинстве случаев из металла.
  2. Столешница верстака представлена массивным материалом с большой толщиной, за счет чего поверхность может выдержать сильные удары молотком. При изготовлении применяется сталь или дерево большой толщины.
  3. Тумба. В гараже хранятся самые различные вещи. Конструкция верстака предусматривает наличие тумбочки, которые размещены по сторонам. Они могут быть представлены полками или ящиками. Хранится в них могут запчасти и инструменты.
  4. Дополнительная полка. Размеры верстака могут быть самыми различными. Как правило, в нижней части располагают полку, на которой можно хранить различные детали и механизмы больших размеров.

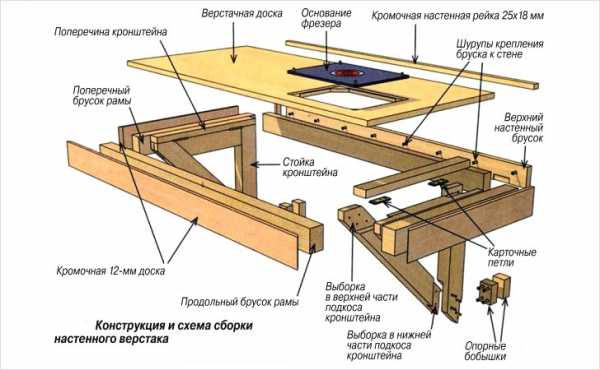

Конструкция настенного верстака

Высота слесарного верстака выбирается с учетом роста мастера и того, какие именно работы будут проводится. Кроме этого, не стоит забывать о том, что рабочее место должно хорошо освещаться. Для этого проводится установка стационарной лампы освещения. Лучше всего выбирать конструкцию, которая может менять свое положения, так как во время работы устройство не должно ослеплять или создавать отблески.

Материалы и инструменты

Как ранее было отмечено, при желании можно изготовить верстак своими руками. Верстак может изготавливаться из уголка или из профильной трубы, все зависит от конкретного чертежа.

Необходимые инструменты для выполнения сборки и обработки применяемых материалов:

  1. Уровень. Для того чтобы проводимые работы были точными, то устройство должно быть расположено горизонтально.
  2. Обработка металла выполняется стандартной болгаркой. Это инструмент также потребуется для шлифовки поверхности, для чего достаточно провести замену диска.
  3. Соединение всех элементов проводится при применении сварочного аппарата. Сварочный шов характеризуется высокой жесткостью и надежностью. На сегодняшний день сварка применяется крайне часто, так как многие могут приобрести компактный сварочный аппарат.
  4. Для измерения могут использоваться рулетка или жесткая линейка. Важно соблюдать все размеры, так как от точности конструкции зависит ее устойчивость и другие эксплуатационные качества.
  5. Некоторые элементы можно соединять при применении шуруповерта. Для соединений применяются саморезы по металлу.
  6. В некоторых случаях для создания верстака требуется несколько листов фанеры. Изменить форму можно при применении электрического лобзика.
  7. Для работы с материалами требуется и дрель. Она позволяет получать требуемые отверстия в металле и дереве.

Требуемые материалы следующие:

  1. В качестве основного материала применяется уголок из стали. Толщина стенки должна составлять 4 мм, за счет чего конструкция обладает высокой устойчивостью к механическому воздействию.
  2. Труба квадратная 60 мм на 40 мм. Толщина применяемого металла составляет 2 мм.
  3. Уголок, который имеет размеры 40 мм на 40 мм.
  4. Стальная полоса с толщиной 4 мм и требуемым размером для создания столешницы.
  5. Стальной лист небольшой толщины, который требуется для создания боковых сторон конструкции.
  6. Деревянные доски для создания стеллажа.
  7. Фанера, которая применяется при создании ящиков.
  8. Шурупы для фиксации разъемных элементов.
  9. Направляющие, высокой прочности для ящиков.
  10. Краска, которая применяется для защиты дерева и металла.

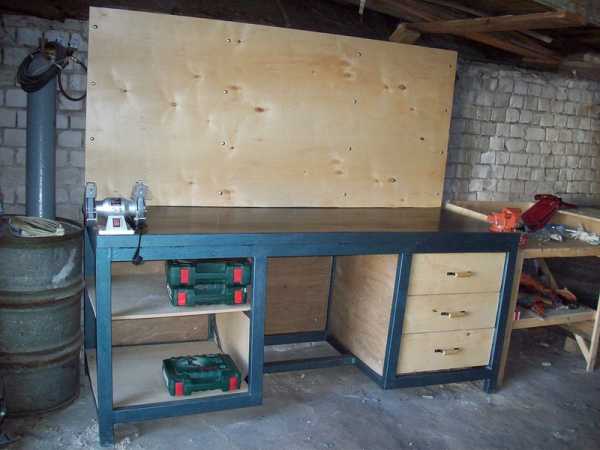

Функциональный верстак

После нахождения всего необходимого можно приступить к непосредственному проведению работ. Стоит учитывать, что рассматриваемые материалы подходят для создания довольно внушительной по размерам конструкции. За счет больших габаритов на одной стороне слесарного стола можно разместить тиски, на другой инструменты.

Подготовительные работы

Проводимая работа достаточно проста в исполнении. Верстак для гаража своими руками можно изготовить при наличии элементарных слесарных навыков. Подготовительные работы следующие:

  1. Проводится закупка всех требующихся материалов.
  2. Металлические элементы очищаются от ржавчины. Следует учитывать, что во многих случаях сварочные работы по ржавому металлу не допустимо.
  3. Для верстака для гаража требуется довольно много свободного пространства.
  4. Сварочные работы должны проводится при соблюдении техники безопасности.

Сделать стол для гаража можно в течении дня при наличии всего необходимого. Соблюдение некоторых рекомендаций позволяет избежать довольно больше количество проблем.

Сборка верстака для гаража своими руками

Стол в гараж можно изготовить своими руками при соблюдении основных рекомендаций. Весь процесс можно разделить всего на несколько шагов:

  1. Проводится раскройка имеющегося материала. Труба и стальной уголок могут применяться для получения несущей конструкции. Гаражный верстак с металлическим каркасом может выдерживать существенное воздействие.
  2. Для того чтобы рабочий стол слесаря обладал требуемыми размерами нужно проводить изменение размеров согласно чертежам.

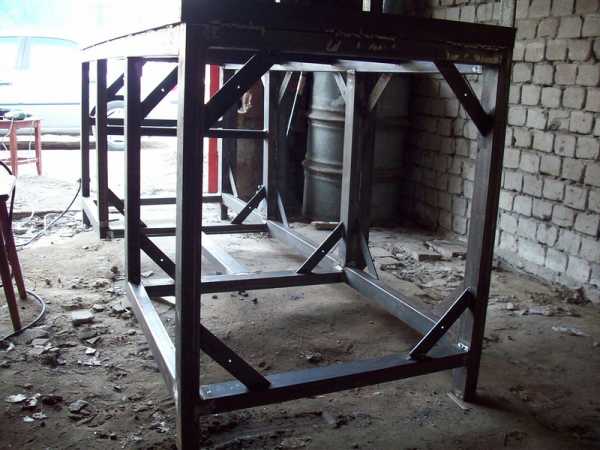

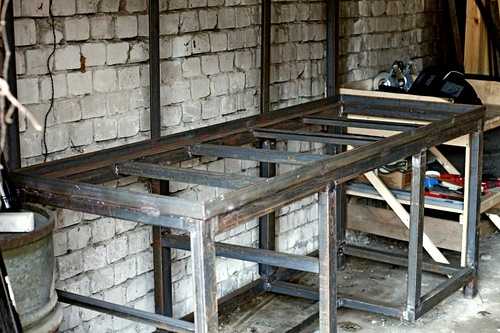

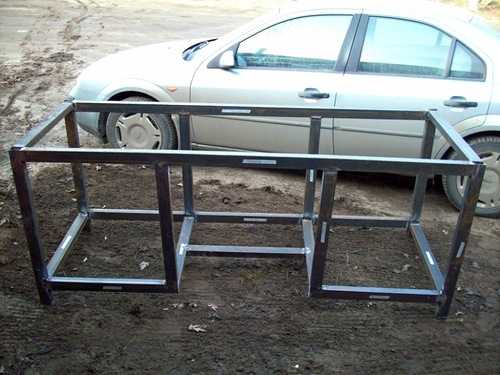

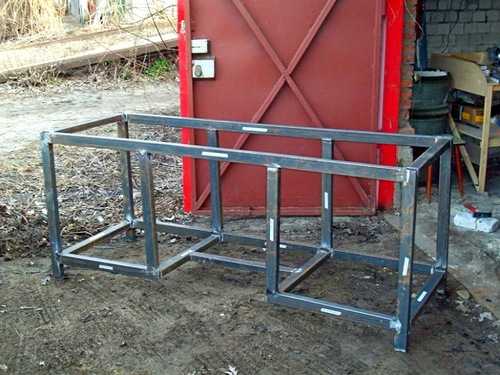

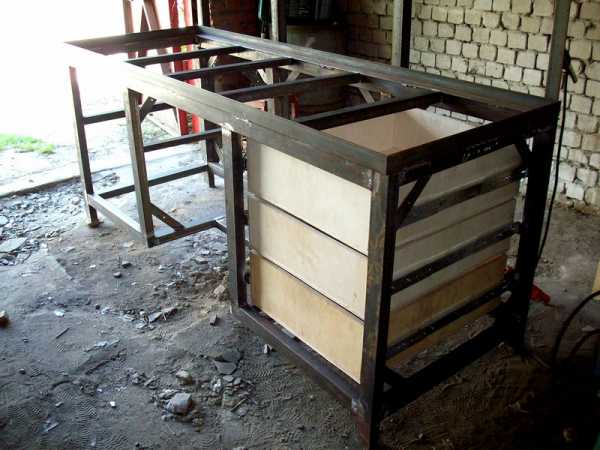

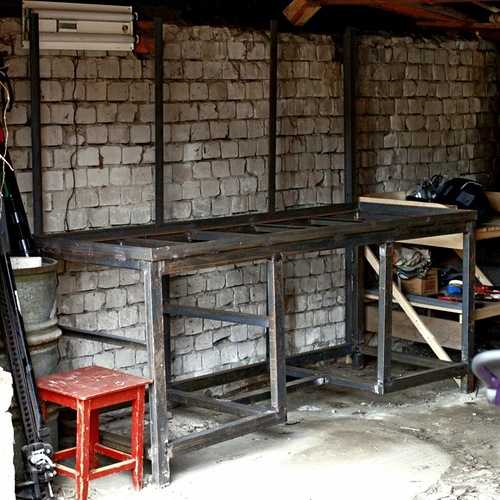

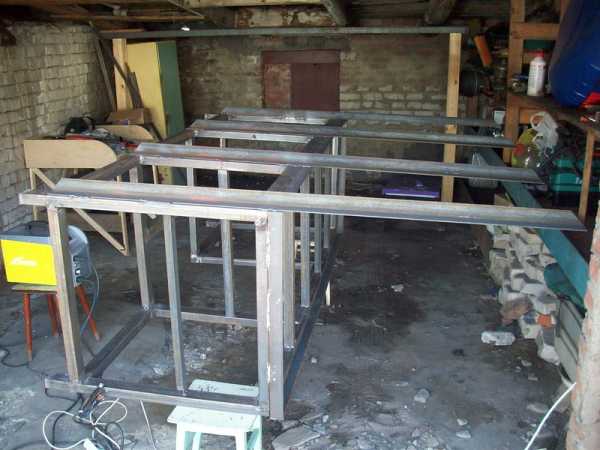

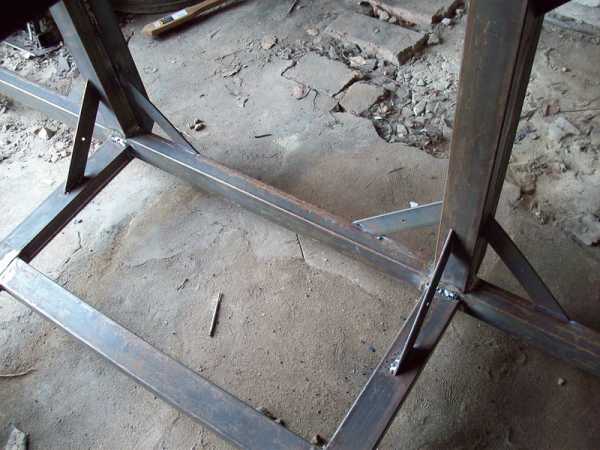

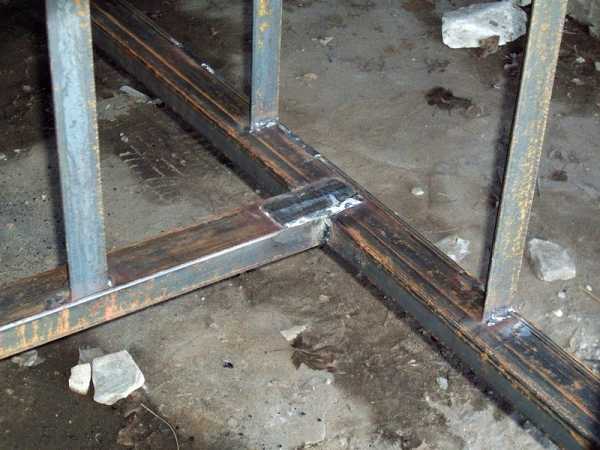

  3. Начать работы можно с изготовления силового каркаса. Для начала проводится создание несущего элемента, который сверху устанавливается еще один несущий элемент, на который фиксируют стальной лист. Сварить верстак можно самостоятельно при применении сварочного препарата.
  4. Несущий элемент дополнительно армируется стальными трубами. Они выполняют роль ребер жесткости.
  5. Стол для слесарных работ устанавливается на ножках. Этот элемент конструкции также приваривается к основанию. Рекомендуемая длина применяемых элементов составляет около 900 мм. Между ножками проводится приваривание силовых перемычек. Они позволяют существенно увеличить жесткость и устойчивость механизма.

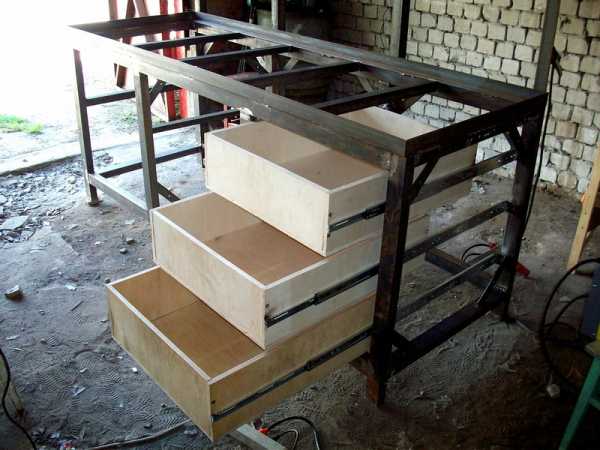

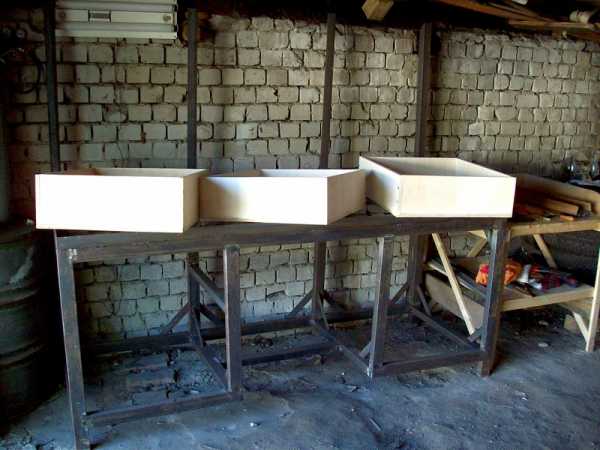

  6. После создания несущего элемента можно приступить к созданию ящиков, в которых будут храниться инструменты и детали. Стол для гаража своими руками изготавливается под конкретные задачи. Количество ящиков и их размеры могут существенно отличаться. Для создания этого элемента применяется стальная труба. Каркас ящиков усиливается металлическим швеллером, который становится ребрами жесткости.
  7. Следующий шаг заключается в изготовлении несущего каркаса, который подходит для создания столешницы. Каркас должен быть весьма прочным, так как на него придется высокая нагрузка. За счет применения трубы из толстого металла верстак получается прочным и надежным.
  8. После создания несущей конструкции проводится ее дополнительной укрепление. Для этого проводится приваривание кронштейнов к боковым сторонам. Посредине каждого кронштейна просверливаются отверстия, которые применяются для крепления задней и других стенок.

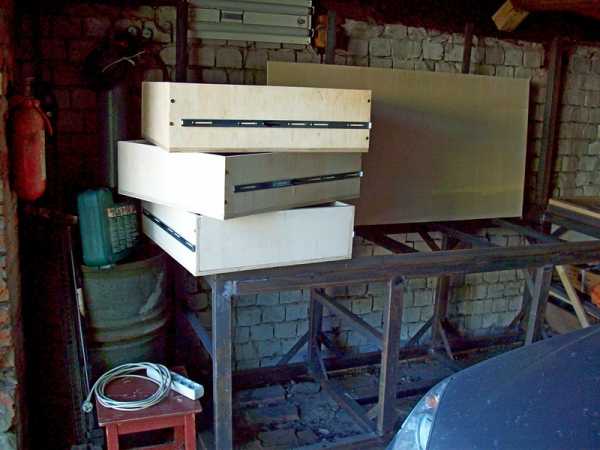

  9. Ящики могут иметь стенки из фанеры. За счет этого верстак становится более легким. Крепление боковых сторон проводится при помощи саморезов. Рекомендуется создавать ящики различных размеров, за счет чего существенно расширяется функциональность устройства. В интернете встречаются различные варианты расположения ящиков, наиболее подходящий вариант подбирается в зависимости с предпочтениями.
  10. Со внутренней стороны конструкции создаются отверстия, предназначенные для фиксации направляющих, по которым будут перемещаться ящики.

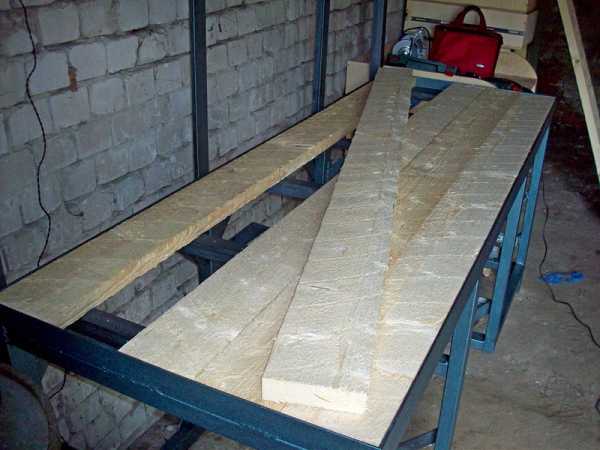

  11. В рассматриваемом случае при изготовлении стола применяется доска. Она укладывается на ранее подготовленный каркас, где затем фиксируется. Зачастую поверх деревянных досок укладывается металлическая пластина, предназначенная для защиты дерева от воздействия окружающей среды.
  12. Все швы следует тщательно зачистить. Для этого может применяться шлифовальная машинка и напильник. При наличии необработанных швов велика вероятность получения травмы. При обработке швов могут обнаружиться проблемы, связанные с появлением трещин и других дефектов.

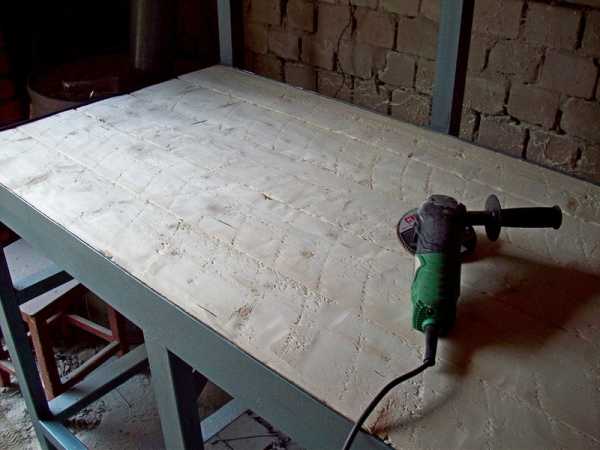

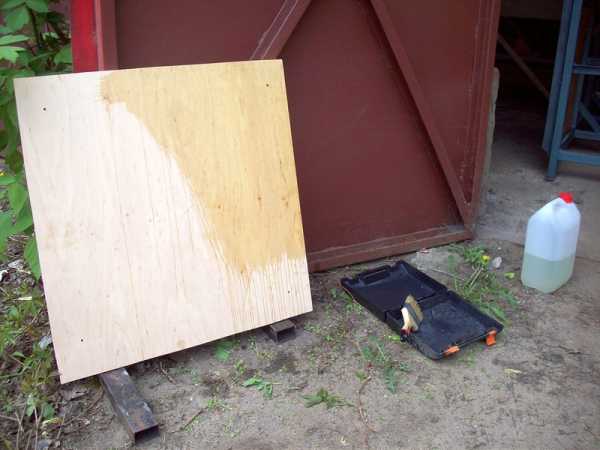

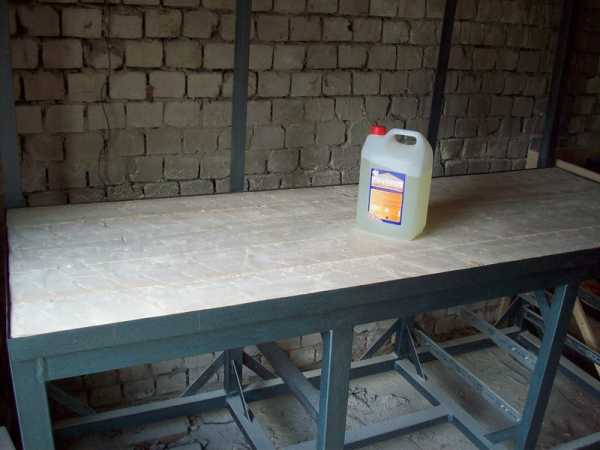

  13. Поверхность применяемой древесины должна хорошо быть зашлифованной. За счет этого создается ровная поверхность, которая идеально подходит для размещения стального листа. Деревянные листы должны крепиться надежно, так как в противном случае при оказании нагрузки лист будет ходить или прогибаться.

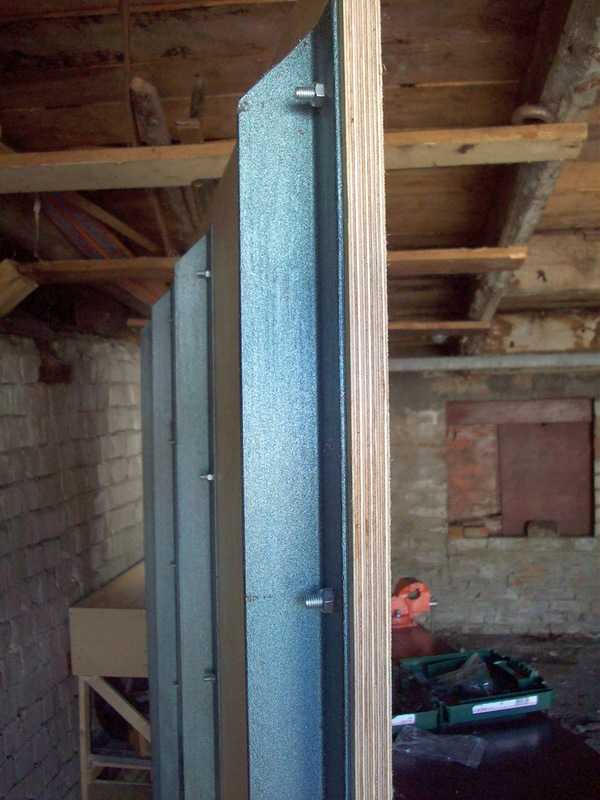

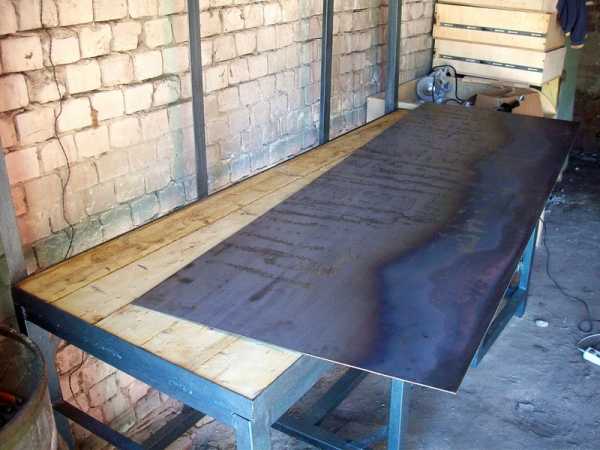

  14. Крепление металлического листа должно проводится при применении скрытых саморезов. Это связано с тем, что сварочные работы могут стать причиной воспламенения ранее применяемого дерева. Применяемый лист должен быть окрашен с обоих сторон, за счет чего существенно увеличивается срок службы верстака.

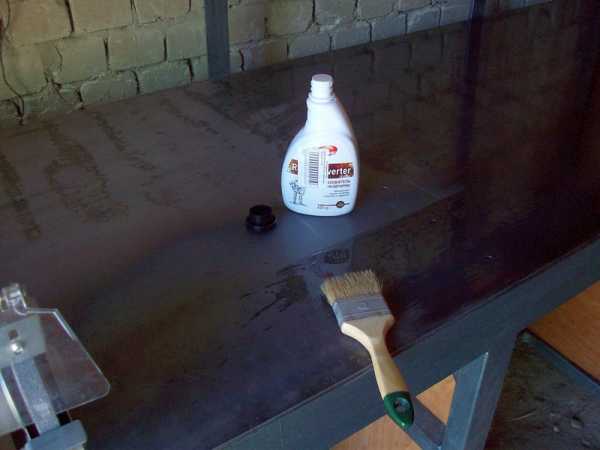

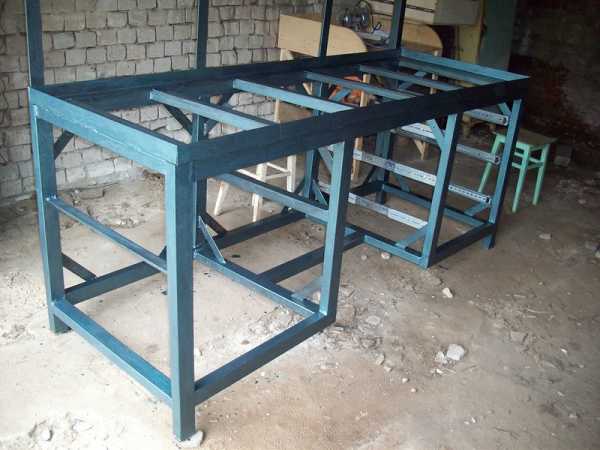

Последний этап представлен покрасочными работами. Краска применяется для защит металла и применяемого дерева от воздействия высокой влажности. Если не провести покраску, то верстак не прослужит долго.

Настенный верстак

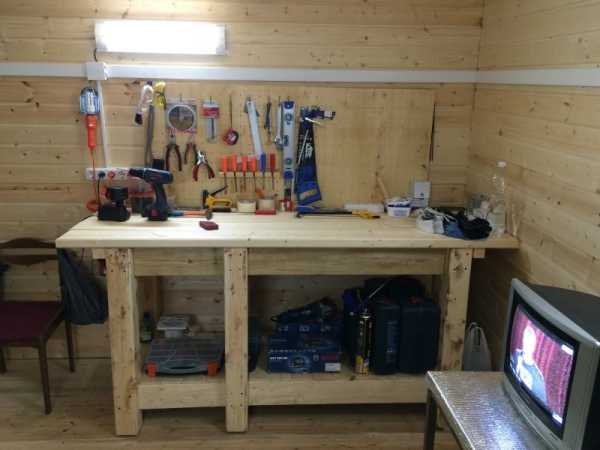

Деревянный верстак своими руками
Самодельный верстак для мастерской

В последнее время большой популярностью пользуются схемы, которые позволяют менять высоту расположения определенной части конструкции. Высота верстака в гараже выбирается с учетом того, какие именно работы будут проводиться.

Верстак столярный складной

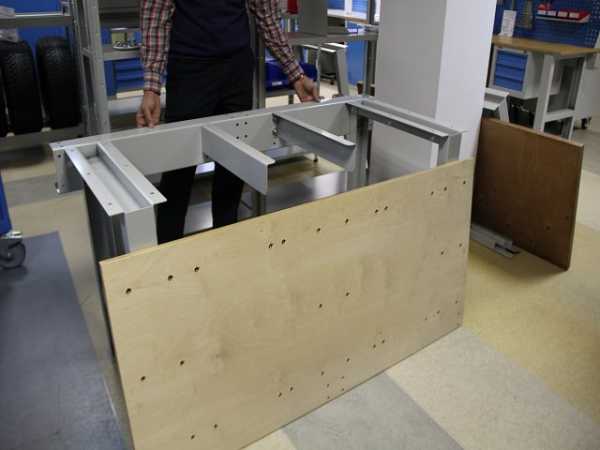

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

  1. При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
  2. Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
  3. Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Как сделать своими руками столярный верстак видеоуроки и чертежи

Для столяра в работе важным является стол, на котором он собирает заготовки в конструкцию, раскраивает пиломатериалы, проверяет разметку, обрабатывает деревянные детали с зажимом в специальном приспособлении. Этот многофункциональный стол называется верстак, без него столярная мастерская работает не в полном режиме.

Каждый столяр и плотник, собирающий стол своими руками, иногда разрабатывает замысловатую конструкцию, чертежи на которую выполнить проблематично. Такой верстак служит и местом для хранения инструмента и даже своеобразным станком для выполнения некоторых сложных операций. Чтобы мастер мог уделить минимум времени для изготовления стола, написана эта статья, в которой даются описания верстаков различного типа, приводятся видеоматериалы и чертежи для упрощения считывания информационных сведений.

Описание верстака столяра



В основе конструкции располагается стол, выполненный в большинстве случаев из дерева, иногда материалом несущего каркаса выступает металл. Именно на нем происходит сложная многооперационная работа мастера. К основе полагаются крепежные струбцины, инструментальные ящики или шкафы — необходимые атрибуты работы столяра.

Выбор высоты столярного стола и материала

Высоте крышки уделяют должное внимание, так как работать приходится длительное время и, если рабочее место поднято на неудобную высоту, то работник устает, падает производительность труда. Высоту выбирают из расчета диапазона от 70 до 90 сантиметров для людей со средним ростом.

Если мастер, изготавливающий стол своими руками, хочет рассчитать высоту для себя, то за основу берут верхний срез ножек верстака, который должен быть на уровне опущенных ладоней. В результате после установления крышки с определенной толщиной получится удобная высота рабочей поверхности.

Крышку стола выполняют из натурального дерева, это лучший вариант, так как поверхность из ДСП, ДВП или фанеры служит намного меньше. Играют роль нагрузки на поверхность, которые приводят к преждевременной порче. Помимо этого, на крышке стола монтируют дополнительные гнезда или гребенки для хранения инструментов, что также создает дополнительную нагрузку.

При строительстве верстака своими руками следует учитывать габариты помещения, в котором он будет стоять. Для размещения обычно достаточно от 3 до 6 квадратных метров. Размещать стол лучше в отдельном помещении, не соединенном с жилым домом, так как работа деревообрабатывающих инструментов довольно шумная. Чаще всего используют помещение пустующего гаража, размеры которого вполне позволяют это сделать.

Технология изготовления столярного верстака



Изготовление столярного верстака своими руками делается по чертежам, в которых должны быть указаны следующие детали:

  • крышка стола изготавливается из натуральной древесины граба, бука, дуба, толщину досок применяют не менее 6 сантиметров;
  • на верхней поверхности стола располагаются самодельные тиски, на которые разрабатывается отдельный чертеж;
  • для опор или ножек стола используют древесину сосны или липы, которые стягиваются между собой попарно при помощи деревянных брусков и досок;
  • ящики, полки и своеобразные шкафчики крепят под крышкой стола, при этом их конструкции разрабатываются стационарными или выдвижными.

Модификации верстаков

Для удобства использования при столярных и плотничных работах станки выполняют следующих видов:

  • мобильная версия;
  • стационарная конструкция;
  • универсальный складной верстак.

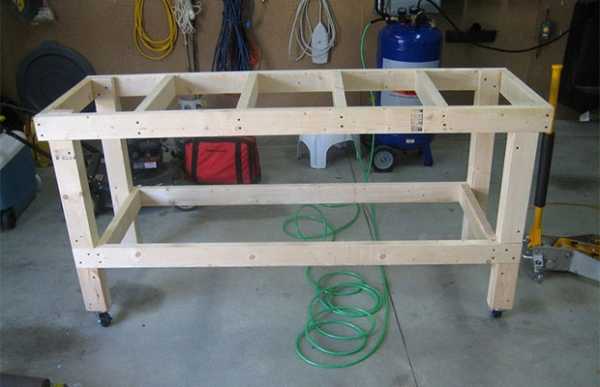

Простой столярный верстак своими руками

Для удобства изготовления прилагается пошаговая конструкция с чертежами и фото. Чтобы изготовить крышку стола берут толстые доски, соединяют их с помощью брусков. В результате должен получиться щит, размеры которого составляют по ширине 0,7 м, а длина доходит до 2 м. Соединение элементов делают гвоздями, которые по длине больше толщины доски на 20 мм, лишний конец подгибается с изнанки.

Для надежности делают обводку из деревянного бруска 50х50 мм по периметру крышки и крепят такой каркас на нижней поверхности щита. Вертикальные опоры (ножки) располагают в зависимости от общего размера крышки. Используются бруски, поперечный размер которых составляет 120х120 мм.

Длина ножек зависит от принятой высоты стола и рассчитывается как разница между этим показателем и суммой толщины крышки плюс заглубление в землю (если оно выполняется). Заглубление делается, если позволяют условия, то есть пол земельный или насыпной. Глубина закапывания обычно принимается 20– 30 сантиметров. Засыпая ямки после установки опор, выполняют трамбовку грунта.

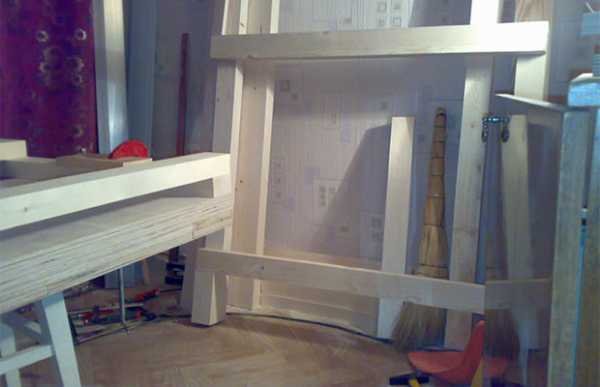

После установки ножек производится соединение их попарно между собой досками или брусками для более устойчивого положения. Доски используют размером 150 на 50 мм. Такая обвязка фиксируется на высоте от поверхности пола на 20– 40 сантиметров. Крышка крепится на торцах опор с помощью саморезов по дереву или шурупов, гвозди желательно не применять из-за опасности постепенного расшатывания.

Для закрепления саморезов применяют дрели или шуруповерты. После окончательной сборки поверхность простого верстака обрабатывают специальными защитными составами от коррозии и возгорания. Только после этого столярный стол готов к работе.

Технология сборки деревянного верстака универсального типа своими руками

Сборка подобной модификации своими руками во многом похожа на предыдущий вариант, но различие состоит в способе крепления, для которого применяются болты, а не саморезы. Как и в предыдущей модели рекомендуется установить выдвижные или складные ящики и полки под крышкой верстака для складирования приспособлений и инструментов. Сборка состоит из этапов:

  • Вертикальные ножки основы устанавливаются на пол или закапываются в него, соединение их между собой выполняется брусковыми перемычками или толстыми досками. Перед началом крепления боковых связей стоит проделать в них монтажные отверстия для установки болтов с шайбами. Эту работу удобно производить дрелью со сверлом соответствующего диаметра или стамеской и молотком.
  • После фиксации перемычек на уровне делают монтажные отверстия и пазы в горизонтальной обвязке и в вертикальных опорах для установки длинных болтов. Гайки и шайбы располагаются со стороны паза, после чего крепко стягивают элемент.
  • Для каркаса своими руками подготавливаются восемь перемычек (по две штуки на каждый бок). Под рабочим столом изготавливают перемычки с учетом, что расстояние между ними равно ширине выдвижных ящиков. Помимо этого, устанавливаются стяжки снизу крышечной части, в центре.
  • Для закрепления рабочей поверхности на опорах также применяют болты. Торцы ножек подготавливаются к этому устройством монтажных пазов и отверстий, такие же углубления делают на верху крышки, при сборке головки болтов утапливают на 2 мм. Как и в предыдущей модели рекомендуется установить выдвижные ящики и открытые полки под крышкой стола для хранения приспособлений и инструментов.

Порядок изготовления универсального верстака своими руками

Первоначальным этапом идут работы по сборке рамного каркаса, что потребует подготовки двух пар металлических балок разной длины. Чтобы в процессе соединения сваркой эти детали не подверглись кручению, выполняют некоторые меры предосторожности:

  • детали раскладывают на ровной плоскости;
  • места предполагаемой сварки на стыках узлов прихватывают точечным способом;
  • после этого сварку производят обыкновенным методом, соединяют одну рамную сторону, затем другую.

Последовательно сваривают задние вертикальные опоры, к ним приваривается длинная балка, при этом проверяют уровень крепления с помощью приборов. Далее следует работа по сборке сварочным способом остальных вертикальных опор и соединяющих их элементов жесткости. При сборке рамы обязательно приваривают жесткие соединительные уголки для усиления прочности и жесткости конструкции.

Крышку стола выполняют из древесины, используя отдельные доски, обработанные огнестойким составом, на поверхность укладывают металлический лист. Нарезку досок в размер выполняют при помощи электрического лобзика или переносной дисковой пилы.

Боковые поверхности верстака зашивают листами фанеры, формируют места для хранения приспособлений, обычно это выдвижные металлические ящики на полозьях. Способ сварки универсального столярного верстака отлично показывает видео.

Изготовление столярных тисков на верстак своими руками

Почти на всех столярных столах устанавливают тиски, чтобы можно было неподвижно зажать обрабатываемую деталь. Чтобы выполнить такое крепление своими руками, следует приобрести в магазине шпильки. Видео об изготовлении конструкции тисков можно скачать из интернета.

Винтовой штырь с нарезанной резьбой является основной деталью композиции. Длина резьбы на нем должна быть не менее 15 см, а диаметр стержня составляет 2 см. При таких параметрах разведение губок тисков производится почти на 8 см.

Для изготовления губок своими руками берут две доски, из которых одна фиксируется в конструкции неподвижно, а вторая делается подвижной. Размер подвижной части по длине 50 см, толщина 2 см, а рабочая ширина составляет 1,8 см. Две доски сверлят насквозь отверстием с диаметром под винт, после этого в них таким же образом делают отверстия под шпильки. Затем вставляют стержень с резьбой и все шпильки, которые стопорят на нужном расстоянии гайками и шайбами.

Чтобы фиксировать для обработки детали разного размера, делают смещающиеся шпильки, для чего сверлят в каждой доске по два отверстия на другом расстоянии от центрального винта.

Зажимы для верстака

На столе располагают фронтальные и задние зажимы посредством винтов, без них стол не является столярным верстаком и не может выполнить основную задачу, поэтому эти приспособления сооружают в первую очередь. С помощью заднего крепления фиксируют дерево во время строгания. Зажимные губки приспособления передвигаются вдоль фронтальной кромки, и с помощью винтов хода закрепляют деталь.

Зажим, расположенный сбоку, его называют фронтальным, служит для тех же целей, а отличие состоит только в способности лучше закрепить ту или иную заготовку.

Оформление подверстачья

Свободное место под столом обычно рационально применяют для размещения инструментов и полезных приспособлений, так как в столярном деле их используется большое разнообразие в количестве, которое необходимо где-то разместить. Создание хранилища производят с максимальной выгодой и экономией свободного пространства. Обычно ящики крепят к нижней части крышки, это наиболее удобное расположение. Помимо простых инструментов, здесь оборудуют места для хранения электрических приспособлений, а также предусматривают специальные ящики для мелких элементов и соединительных деталей, метизов.

Столярный верстак своими руками

instrument.guru

Верстак в гараж своими руками

Гараж — это многофункциональное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Верстак в гараж своими руками

Содержание пошаговой инструкции:

Что такое верстак

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханические и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Вариант верстака

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

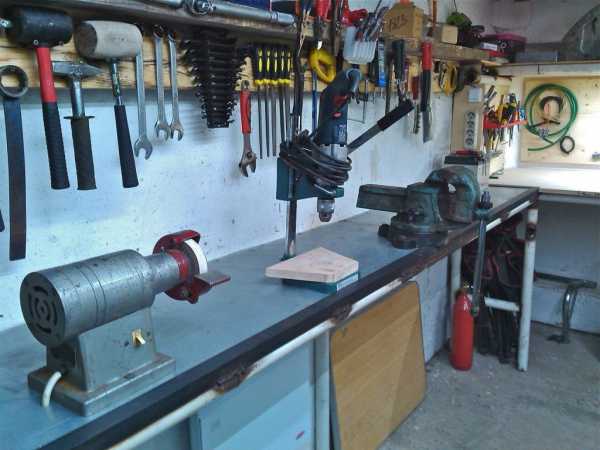

Верстак металлический

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

Универсальный верстак

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

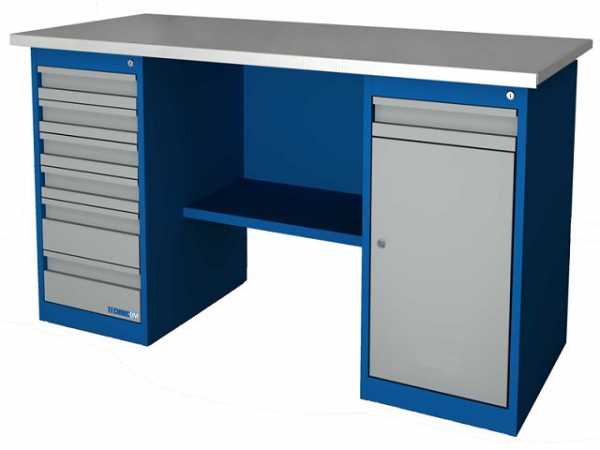

Верстак металлический

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Как сделать металлический верстак своими руками

Как сделать металлический верстак своими руками

Инструмент

  1. Болгарка с кругом для резки металла и шлифовальным диском.

  2. Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

  3. Уровень.

  4. Рулетка.

  5. Шуруповерт.

  6. Электролобзик для раскроя фанеры.

  7. Дрель.

Материалы

  1. Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

  2. Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.

  3. Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

  4. Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.

  5. Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

  6. Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.

  7. Деревянные доски для столешницы. Толщина 50 мм.

  8. Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм

  9. Направляющие для ящиков стола.

  10. Шурупы для сборки ящиков из фанеры.

  11. Саморезы по металлу.

  12. Анкерные болты.

  13. Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы. Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

Второй шаг — сварка силового каркаса верстака. Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Каркас верстака

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

Каркас верстака

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг — изготовление каркаса для столешницы. Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Изготовление каркаса столешницы

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Изготовление каркаса столешницы

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Изготовление каркаса столешницы

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Усиление каркаса

Усиление каркаса

Усиление каркаса

Четвертый этап — изготовление ящиков для стола. Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Изготовление ящиков верстака

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Направляющие для ящиков

Изготовление ящиков верстака

Пятый этап — укладка досок в каркас столешницы. Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Укладка досок в каркас столешницы

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

Укладка досок в каркас столешницы

Шлифовка досок

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Обработка столешницы антисептиком

Антисептик

Шестой этап — крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливается и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Крепление верхнего стального листа

Нанесение антикоррозийного состава на столешницу

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки, полки и силовой щит перед столом. Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Установка ящиков

Установка ящиков

Ручки ящиков стола

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Обшивка верстака фанерой и установка тисков

Обшивка верстака фанерой и установка тисков

Обшивка верстака фанерой и установка тисков

Тиски

Требования безопасности к самодельной конструкции верстака

  1. Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
  2. Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
  3. Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
  4. После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
  5. Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Щит для инструментов

Щит для инструментов

Щит для инструментов



Готовый верстак

Видео — Верстак в гараж своими руками

svoimi-rykami.ru

Как сделать столярный верстак (слесарный, складной) своими руками: чертежи, размеры

Смастерить столярный верстак своими руками сможет каждый домашний умелец. Времени на эту работу уходит много, но выгода от обустроенного рабочего места перекрывает и трудозатраты, и вложения в строительный материал. В данной статье вы найдете полную информацию по самостоятельному строительству верстаков для столярных работ.

1

Столярный верстак – оптимизация рабочего места

Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

Любому столяру пригодится удобно обустроенная рабочая зона

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.

2

Разновидности и устройство верстаков для столяров

В современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.

Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения. Главный минус – габариты и потребность в большом объеме стройматериалов.

В полноценной мастерской лучше всего установить стационарный верстак

В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.

В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:

  • Опору (станину, каркас) – систему вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
  • Рабочую поверхность (столешницу) – на языке профессионалов этот элемент называют верстачной доской. В ней делают все необходимые пазы и выемки для упоров, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
  • Передние тиски и коробку – по своей сути, это огромные прижимные блоки, которые конкурируют со струбцинами. Они фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы. Причем складной верстак имеет только одни тиски, а стационарный – как минимум пару прижимных блоков.
  • Полки – места хранения, которые располагаются под столешницей.

И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.

3

Какие материалы нужны для сборки – готовимся к работе

Вы сможете построить столярный или слесарный верстак своими руками только в том случае, если достанете следующие материалы:

  • Фанерный лист толщиной 18-20 миллиметров и общими габаритами 2,5×1,25 метра. Причем старайтесь выбрать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
  • Брус 10×10 и 6×6 сантиметров. Из этих элементов будет собрана станина, следовательно, нам нужно около 4 метров "десяточки" (на ноги и поперечины) и не менее трех метров "шестерочки" (на элементы укрепления). При этом старайтесь выбрать брус без сучков и трещин.
  • Доски длиной 2 метра – они пригодятся во время сборки столешницы. А по завершению из них можно сделать настил для полки.

Перед постройкой верстака нужно собрать необходимые материалы и инструменты

Кроме того, нам понадобятся следующие инструменты: дрель с перьевыми и обычными сверлами, циркулярная пила (дисковая), прижимы, клей Момент (по дереву), угольник, уровень, болты с гайками и мебельные саморезы с защитой от коррозии. После того, как все эти материалы и инструменты будут куплены и свезены к месту размещения и сборки, вы можете соорудить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.

4

Сборка своими руками – пошаговая инструкция

Перед тем, как сделать столярный верстак своими руками, постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.

Сперва необходимо собрать стол

На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.

Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.

После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

Далее мы должны установить вертикальные опоры по месту расположения верстака и собрать всю станину, стянув их с помощью горизонтальных продольных стяжек. Их можно изготовить из бруса 6×6 сантиметров, закрепив в шип или внахлест, на болты или саморезы.

На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.

На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый. Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.

После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.

obustroen.ru

Как сделать верстак из дерева своими руками


У любого настоящего хозяина должно быть хорошо оборудованное рабочее место. Где он мог бы реализовать все свои задумки и планы. Неотъемлемой частью мастерской является верстак из дерева.

Существует множество вариантов таких верстаков, одно из почетных мест среди них занимает самодельный верстак из дерева.

Как сделать верстак из дерева своими руками?

Что такое верстак, виды верстаков

Верстак - это своего рода рабочий стол, на котором можно заниматься обработкой различных материалов, деталей, проводить слесарные, столярные, электротехнические работы, а также удобно и эргономично складировать и хранить инвентарь.

Изготавливают верстаки из метала, из дерева или компонуют два эти материала.

Металлический верстак называют слесарный. Он характеризуется повышенной прочностью и позволяет обрабатывать на нем различные материалы, в том числе метал. Такому верстаку не страшны промасленные детали, на нем смело можно пилить материал не боясь повредить поверхность.

Деревянный верстак называют столярным. Верстак из дерева менее прочный чем металлический, но в тоже время он более мобильный. Он идеально подходит для работы с деревом и другими не габаритными деталями. Поставить можно верстак из дерева в гараж, в мастерскую, на дачу.

Иногда для того, чтобы повысить прочность деревянного верстака его рабочую поверхность покрывают металлическим листом такой верстак называют универсальным.

Как сделать верстак из дерева своими руками

В целом изготовить своими руками можно как металлический, так и деревянный верстак. Металлический верстак требует наличия сварочного аппарата и, хотя бы элементарных навыков в сварочном деле. Гораздо проще изготовить верстак из дерева своими руками. Далее мы рассмотрим как это сделать.

Инструменты и материалы, которые вам понадобятся:

- древесина. Для основания лучше всего подойдет строганый брус, для поверхности- массивная доска. Если обратить внимание на породы древесины, то идеально подойдет древесина дуба или бука.

- болгарка

- отвертка

- лобзик

- молоток

- строительный уровень

- шуруповерт

- рулетка

- саморезы, гайки, гвозди

Характеристики деревянного верстака в гараж

Основными характеристиками, которыми должен обладать верстак из дерева — это прочность, надежность и устойчивость. В таком случае на нем будет удобно, безопасно и комфортно работать.

Верстак из дерева может быть стационарной конструкцией или мобильной. Мобильный пригодится вам, например, при постройке дома или дачи, его удобно переставлять с места на место. Такой верстак не будет очень прочным и подойдет скорее для каких-мелких работ. Мобильный верстак не подойдет также для хранения инструментов.

Сегодня мы рассмотрим, как изготовить стационарный верстак из дерева:

- первый этап- необходимо определиться с размерами верстака. Тут можно отталкиваться как от личных предпочтений, так и от параметров помещения в котором верстак из дерева будет установлен. ширина стандартного верстака обычно составляет не менее одного метра, длинна около двух метров, такая длинна позволит удобно разместить и инструменты, и различное оборудование, позволит поделить поверхность верстака на зоны. Что касается высоты, то она обычно составляет 80-90 сантиметров, это будет удобно для человека среднего роста примерно 180 сантиметров. Вы можете сделать его выше или ниже отталкиваясь от своего роста.

- когда размеры и место установки верстака определены можно переходить к следующему этапу- изготовление каркаса основания. Как уже описывалось выше для основания мы берем строганый брус. Ножки будущего верстака изготавливают из бруса сечением 100 на 70 миллиметров, а перемычки - из бруса сечением 10 на 5 сантиметров. Вырезаем четыре ножки необходимой высоты и соединяем их между собой с помощью перемычек. Перемычки закрепляются на высоте около 50 сантиметров от земли, удобнее всего крепить их по системе шип-паз, при этом пазы предварительно промазывают столярным клеем, а после соединения стыки укрепляют с помощью саморезов. На уровне крепления перемычек можно закрепить лист фанеры, который послужит полкой для хранения инструментов.

- третий этап изготовления верстака из дерева - изготовление и закрепление столешницы. Столешницу можно изготовить из цельного куска древесины или из отдельных досок, соединённых между собой продольными планками. Толщина доски для столешницы должна составлять не менее 50 миллиметров, а размер должен быть на несколько сантиметров больше основания. Делают это для того, чтобы удобно закрепить на верстаке тиски. Перед установкой доски столешницы тщательно шлифуют и при необходимости обрабатывают защитными составами, это позволит продлить срок службы верстака. Далее столешницу крепят к основанию с использование гвоздей и саморезов. Если вы хотите дополнительно укрепить свой верстак из дерева столешницу можно накрыть металлическим листом. Толщина такого листа должна быть примерно 2 миллиметра.

- последний этап изготовления верстака из дерева — это установка оборудования. С одной стороны верстака закрепляют тиски, с другой стороны можно оборудовать место для работы с электрическим инструментов. Для этого в месте где он будет использоваться на деревянную столешницу закрепляют металлическую дощечку. Для удобства использования мелкие инструменты закрепляют на стену непосредственно над верстаком, в таком случае все будет под рукой.

Деревянный верстак своими руками готов. Приятного использования.

Подробнее о том как сделать верстак из дерева смотрите в видеоролике. Приятного просмотра!

Ирина Железняк, Собкор интернет-издания "AtmWood. Дерево-промышленный вестник"

Насколько информация оказалась для Вас полезной?  Loading ...

Похожие статьи:

Copyright © atmwood.com.ua. Копирование материала разрешено при указании гиперссылки на источник

atmwood.com.ua

Как сделать столярный верстак своими руками. Как сделать удачный столярный станок своими руками?

Для каждого мастера или резчика по дереву основным из вопросов был и всегда будет: как изготовить столярный верстак? Универсальный верстак удобно расположенный и налаженный под мастера позволяет работать быстро и качественно. Поэтому стоит изготовить его своими руками, к тому же это позволит сэкономить довольно приличные деньги, которые вы бы отдали за хороший магазинный вариант.

Когда я впервые задался этим вопросом, я не долго думая взял четыре толстенных бревна, вкопал их в землю, соединил их между собо

й сверху и снизу, высоту столбов сделал на уровне опущенной руки. Затем соорудил крышку из толстых

сосновых брусков и прикрепил ее к ножкам верстака. Верстачные тиски снял со школьного верстака. И наконец всю эту конструкцию через уголок прикрепил к стене в мастерской.

Получилось довольно прочно, хотя смотрелось грубовато. В этой статье я предлагаю несколько вариантов, потому как вкусы и запросы у всех разные.

Хочу отметить, что столярный верстак должен быть достаточно прочным, особенно в соединениях, а сама столешница достаточно толстой. Крепить верстак лучше к полу.

Вариант как на первой фотографии подойдет для легкого строгания вдоль, когда не требуется прилагать особых усилий. Он  можно сказать, переносной, вполне сойдет за школьный.



Собирается на болтах, которые прикручиваются в спрятанную внутрь доски гайку. Столешница склеивается из реек. Он прост в изготовлении, но для серьезных нагрузок не годится.

Верстак столярный своими руками каждый может попробовать сделать. Для среднего размаха работ по дереву вполне годится.

Остается прикрепить к нему вот такие тиски, которые продаются в магазинах инструментов.

Вот вариант скелета, где основные крепления на болтах. Такой верстак устойчив к расшатыванию.



Для профессионалов и людей искушенных можно замахнуться на профессиональные верстаки, типа таких.

Здесь все надежно крепится, да и работать будет интереснее, но эти варианты требуют денежных и временных вложений.



Как сделать удачный столярный станок своими руками?

Любители работ по дереву знают, как нужно комфортно оборудованное рабочее место. Сделайте верстак своими руками, и данная неувязка будет решена навечно. Надежный и устойчивый стол, нужные инструменты, комфортно размещены на вертикальном щите — вот мечта каждого столяра.

Вам очень подфартило, если вы свободное место сможете оборудовать под мастерскую. Для тех, кто ограничен в дополнительных метрах, можно порекомендовать собрать раскладной станок своими руками. Это мобильная, но в тоже время надежная конструкция позволит вам использовать ее в квартире, гараже либо на даче. Разобрав на несколько главных частей, вы тихо расположите верстак в багажнике собственного автомобиля. Давайте разглядим, как сделать столярный верстак своими руками.
Хоть какой стол состоит из нескольких частей: основания и столешницы. В этом случае в качестве базы используем три древесные рамы, скрепленные при помощи петель. Размеры десктопа и каждого элемента конструкции вы должны избрать без помощи других, ориентируясь на имеющееся свободное место и ваши потребности.

Перед тем как сделать верстак своими руками, нужно раздельно собрать каждый элемент конструкции. Нам будет нужно две боковые рамы маленького размера, одна поперечная рама и столешница. Изготовка стола начинаем с маленьких частей.

Любая рама состоит из 2-ух продольных и 2-ух поперечных досок, соединенных вместе встык с помощью гофрированных шпонок. Места соединения усиливаем фанерными накладками, посаженными на столярный клей и приверченными в нескольких местах на шурупы. Длина средней рамы почти всегда превосходит полтора метра. Потому, ее нужно усилить 2-мя подкосами. Перекладину обладаем строго перпендикулярно боковых рам и крепим на железные петли при помощи шурупов. Готовая конструкция основания должна просто складываться.

Сейчас увлечены созданием столешницы. Нам будет нужно два листа фанеры шириной Двенадцать мм, которые мы склеиваем в одно целое. Также нужно приготовить брус, из которого мы создадим рамку для столешницы. С ее помощью рабочая поверхность будет плотно фиксировать конструкцию основания и позволит собирать либо разбирать верстак своими руками по мере надобности. Чтоб выяснить четкие размеры столешницы, будет нужно измерить длину и ширину готового основания, после этого к каждой стороне добавить ширину брусков. Выпиливаем рабочую поверхность стола и делаем окантовку из бруса на ее нижней поверхности.

После того как все элементы изготовлены, мы можем собрать верстак своими руками. Для этого раскладываем и устанавливаем основание. Расположив столешницу брусками вниз, насаживаем ее, отлично фиксируя конструкцию из рамок. Сейчас прикручиваем струбцины в подходящем месте и мастерим с наслаждением.

Если вы собираете верстак своими руками на неизменном месте, то оборудуйте его спец щитом и несколькими полочками для хранения нужного инструмента. Ведь еще удобнее работать, когда все находится под рукою, и вы не тратите время на поиски подходящего молотка либо отвертки.

Угол помещения рядом со станком мы используем для крепления угловых полок, на которых будут храниться отвертки, клещи и банки с гвоздями, саморезами и болтами. Как их сделать? До боли просто. Из фанеры либо ДСП выпиливаем прямоугольную полка с одним округленным углом. Заготавливаем два бруска. Они будут делать роль подпорок. Вы сможете использовать обрезь, которая осталась от ваших изделий. Если бруски маленького размера, то вы сможете использовать три либо четыре штуки.

У поверхности полки сверлим несколько отверстий подходящего поперечника для отверток, располагая их повдоль округленного края. На стенке чертим полосы, отмечая положение полки. Прикручиваем бруски к стенке. Умеренно распределяем по всей длине и ширине полки. Накладываем заготовку из фанеры поверх приготовленных оснований, плотно прижимая ее к стенкам. Прикручиваем полку к брускам при помощи длинноватых шурупов. В заблаговременно изготовленные отверстия вставляем отвертки. Банки с гвоздями и саморезами устанавливаем на полку, располагая их повдоль стенки.

Из чего соорудить верстак столярный своими руками?

Когда вы пришли к однозначному выводу, что без верстака вам никак, остается только решить, сколачивать его, что называется «с нуля» из пиломатериалов, или же использовать в качестве основы какой-нибудь готовый стол (или часть его). Последний вариант удобен, но далеко не каждый предмет меблировки подойдет для верстака, например, кухонный стол расшатается довольно быстро.

    Если вы хотите получить верстак без особых трудозатрат, лучше всего использовать старый письменный стол, причем желательно, чтобы он был не из ДСП, а из массива.

Идеальный вариант – стол с тумбами. Даже если его столешница из древесностружечной доски, не беда, мы можем заменить ее более подходящей. Берем строганные бруски сечением 30х60 миллиметров и длиной 1.5 метра, в количестве 30 штук (можно больше или меньше, на ваше усмотрение), тщательно ошкуриваем каждый до гладкой поверхности и склеиваем из них большой сборный щит.

Его поверхность остругиваем и еще раз ошкуриваем. Снизу закрепляем поперечинами из подобных брусков, прикрученных шурупами к каждому элементу щита. Шпоном можно не оклеивать, просто укладываем на основу письменного стола и закрепляем уголками. Но, конечно же, это еще не верстак, а только заготовка. Необходимо сделать ряд дополнительных приспособлений для того, чтобы можно было начинать работать.
Самодельный верстак, когда за основу нечего взять
Средний рост человека – приблизительно 180 сантиметров, следовательно, верстак нужно сколотить высотой около 94 сантиметров. Впрочем, вы делаете рабочее место для себя, а значит и высоту должны подстраивать под свой рост. Для ножек используем бруски сечением 10х10 сантиметров, соединяем их между собой поперечинами в 2 яруса, нижние монтируются на высоте 10 сантиметров от пола, верхние на одном уровне с верхушками ножек, чтобы получилась основа для столешницы.

Что касается столярного щита, мы уже рассказали, как его можно сделать, что подошло для простого варианта, годится и для сложной сборки. Помимо прочего, самодельный верстак можно снабдить и выдвижными ящиками, для этого под верхними поперечинами прилаживаем полозья, которые используются для выдвижных досок в компьютерных столах, только на этот раз на роликах будут выдвигаться ящики, в которых можно хранить сверла, гвозди, шурупы и прочую мелочь.

Итак, верстак почти готов. Остается только сделать его более добротным, дополнительно укрепив поперечины откосами. Столешницу укладываем на основу, добиваясь, чтобы впереди она выдвигалась за край каркаса на 10 сантиметров, по бокам – на 5 или 6. Это необходимо для установки тисков и струбцин. Крепим столярный щит к верхним поперечинам и верхушкам ножек уголками, чтобы на рабочей поверхности не было шляпок шурупов.

Полезные советы

Чтобы обрабатываемая деталь крепко держалась на верстачной доске, ее нужно вставить в упор, поставить позади нее нагель и, если это необходимо, вбить между ним и деталью клин. Вместо одного нагеля для большей прочности закрепления детали можно воспользоваться передвижным упором — дощечкой с двумя вклеенными в нее нагелями, расстояние между которыми соответствует расстоянию между отверстиями на верстачной доске и равно 50 мм. Снизу верстачной доски прикрепляют три-четыре выдвижных или поворотных пальца 5. Пальцы удерживают деталь в горизонтальном положении, когда она закрепляется в боковом упоре. Выдвижные пальцы крепятся скобами, а поворотные — шурупами. Если пальцы крепятся шурупами, нужно следить за тем, чтобы они не находились против отверстий для нагелей. Пальцы в нерабочем состоянии не должны выступать из-под доски. Против паза, на задней кромке верстачной доски, делают один-два вертикальных упора 6. Они нужны для того, чтобы упирать в них материал при распиливании поперек. У задней кромки верстачной доски выбирают углубление — лоток для инструментов.
Сверлить, долбить и резать древесину нужно на подкладной доске во избежание повреждения крышки верстака. На верстак нельзя ставить горячие и класть сырые предметы. Он должен находиться в хорошо освещенном с выкрашенными в светлые тона стенами помещении.

На верстаке не должно быть ничего лишнего. Перед началом работы нужно подобрать необходимые приспособления, измерительные и режущие инструменты, и расположить их с учетом последовательности выполнения операций. Все, что берут левой рукой, нужно расположить слева, и наоборот.

Продумываем чертеж верстака

Собственно, даже не чертеж верстака, а планировку столешницы, размещение на рабочей поверхности всех необходимых для работы приспособлений. В первую очередь тиски, они не должны мешать, поэтому устанавливаем их слева, если вы правша, и с противоположной стороны, если вы привыкли работать левой рукой. Кроме тисков, на верстаке необходимо разместить несколько клиньев, то есть клинообразных вырезов в наложенных на столешницу досках. Эти упоры в сочетании с тисками обеспечат более качественную обработку заготовок.
Если вы работаете лобзиком, нелишне будет приладить к верстаку выпиловочный столик, он выносится за край сантиметров на 20 и позволяет более ровно прорезать фанеру. Для изготовления такого столика в дощечке шириной 120 и длиной 250 миллиметров по одной из коротких граней делаем клинообразный вырез, в самой широкой части 50 миллиметров, в углу которого сверлим отверстие диаметром 1 сантиметр. Закрепить дощечку можно шурупами, или же можно сделать ее съемной, соединив со струбциной. По тому же принципу делаются упоры для досок на поверхности верстака.

Какие нужны специальные инструменты

столярные инструменты, инструменты по дереву, верстак, столярный верстакКроме обычных деревообрабатывающих инструментов резчику необходимы специальные резцы и оборудование. Художественные изделия и произведения прикладного искусства выполняют (объемное резание) ложечными резцами. Они относятся к старинным режущим инструментам, разработанным мастерами-резчиками для вырезания деревянных ложек и посуды. Эти инструменты удобны в работе. Их лезвия универсальны, позволяют резать древесину в любом направлении. Ложечными резцами режут древесину к себе вдоль и поперек волокон. Легче работать резцом с короткой ручкой, но для резания в глубоких полостях удобнее резец с длинной ручкой.

Двусторонний Т-образный резец также относится к старинным инструментам и рассчитан для работы обеими руками. Правой рукой держат инструмент за ручку, а левой рукой - за его верхнюю часть. Таким образом режут древесину для крупного изделия. С одной стороны закреплен больший резец, а с другой - меньший. В случае необходимости резцы меняют. Употребляется также резец (типа ложечного) для вырезания деревянных изделий по окружности, в том числе тарелок, мисок, круглых хлебниц и др. Короткий резец этого типа закрепляют на конце ножки циркуля с дугой и барашком. Изменяя расстояние от резца до ножки циркуля, режут изделия по окружности.

К числу режущих инструментов относятся цикли, с помощью которых циклюют (зачищают) поверхность деревянного изделия. Простейшая цикля представляет собой стальную пластинку, торцы которой заточены под прямым углом. Ее боковые стороны шлифуют, а рабочие торцы заостряют (заглаживают) твердой стальной пластинкой или прутиком. Острой кромкой цикли, срезают с дерева тонкий слой стружки и зачищают изделия. Однако резчику иногда приходится циклевать узкие и вогнутые места изделий. Для этого затачивают скребки нужной формы из обломков пил или ножовок.

К числу вспомогательных инструментов относятся пуансоны, молотки, киянки и др. Пуансоном, или чеканом, называют стальные стержни разного сечения, в гладких торцах которых напильником прорезают насечки нужной формы. Легкими ударами насечкой пуансона формируют шероховатые поверхности изделий.

Для работы долотами, крупными стамесками, клюкарзами и т. д. нужны киянки и молотки. Киянки делают из твердой древесины массой 1-2 кг. Длина ручки киянки должна равняться двум ширинам кистей рук с отогнутыми большими пальцами. Наклон плоскости бойка киянки определяют направлением линии от бойка до конца его ручки.
Среди инструментов для прокалывания и сверления древесины простейшим является шило, которым прокалывают гнезда для шурупов, деревянных и металлических гвоздей, размечают заготовки изделий и фурнитуры и др. Шилья необходимо иметь разных размеров. Их изготовляют из стальной проволоки, которой придают нужную форму. Хвостовую часть шила делают широкой, чтобы оно не вращалось в ручке. Для обработки древесины сверлением употребляют следующие сверла: простые центровые с плоской головкой (для коловоротов), простые ложечные для сверления с торца вдоль волокон, спиральные (винтовые для древесины и металлов), шнековые, штопорные, цилиндрические с пильной коронкой и выталкивателем и др. Сверла можно вращать вручную (бурава), с помощью коловоротов, дрелей ручных и электрических, бормашин, сверлильных и сверлильно-долбежных станков.

Древесину и металлы сверлят в основном спиральными сверлами разных размеров, с помощью дрелей и станков, ручных и электрических.

Заготовку из древесины твердых пород грубо обрабатывают плоскими или полукруглыми рашпилями, а чистую отделку ведут напильниками. Древесину твердых пород обрабатывают главным образом поперек волокон. Рашпили выпускают для обработки древесины, а напильники только для металла, но резчики-любители часто используют их для работ по дереву. После зачистки рашпилем древесину обрабатывают сначала крупнозернистым (драчевым), а затем сглаживают мелкозернистым (личным) напильником. Некоторые любители нагревают и изгибают круглые и полукруглые напильники и обрабатывают ими изделия из древесины сложной формы. С помощью напильников можно точно подгонять сопрягающиеся детали.

Резчик-любитель часто вынужден изготовлять недостающие режущие инструменты, оборудование и фурнитуру. Резчику необходимо иметь хотя бы простейшие слесарные инструменты и оборудование: напильники драчевые и личные, небольшие плоские, полукруглые и трехгранные; набор надфилей разных форм; слесарный набор, включая зубило, бородок, кернер, молоток и ножовку с полотнами для металла, настольные слесарные тиски, дрель со сверлами, набор нарезных метчиков и плашек с рамкой и воротком для изготовления мелких винтов с гайками; набор отверток, абразивные бруски и шлифовальный круг. Резчику необходимо приобрести в первую очередь важнейшие инструменты по дереву, а потом слесарные для изготовления недостающих режущих инструментов.

Комментарии

goodlinez.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
