Как сделать слесарный верстак своими руками чертежи
Как сделать слесарный верстак своими руками, чертежи под рукой, необходимый инструмент и материалы имеются, теперь можно спроектировать и изготовить конструкцию для комфортной работы в мастерской, опираясь на предложенный материал.

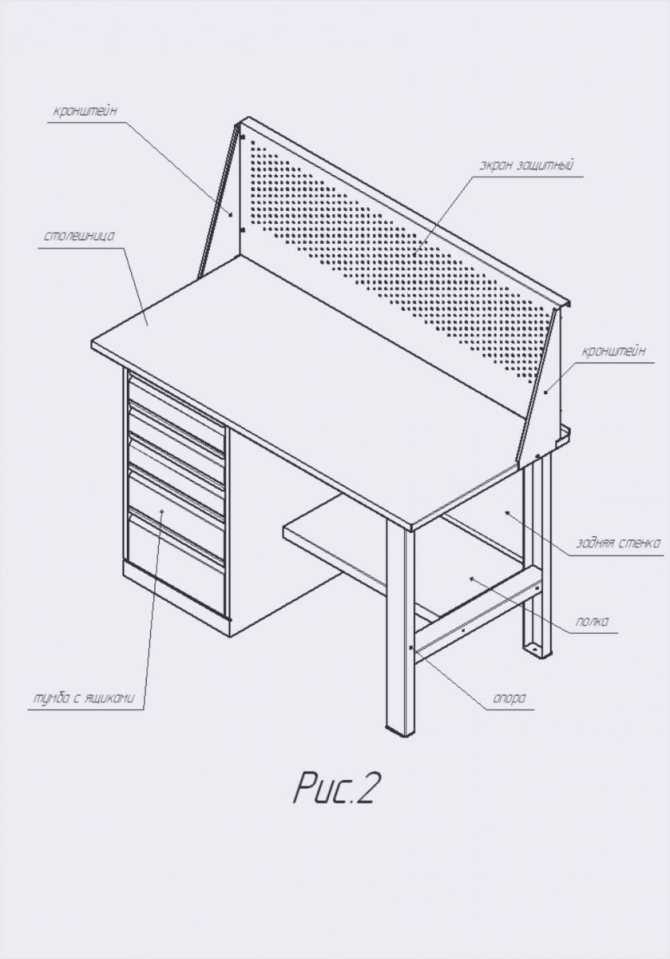

Начнем с подготовительного этапа, посмотрим на конструкцию в разрезе
• каркас (уголок металлический 35 х 35 х5 (мм)) ГОСТ 8509-93
• стальной лист 1,5 … 2,0 (мм) ГОСТ 19903-74
• элементы каркаса (уголок металлический 20 х 20 х 3(мм))
• обрезная доска (50 х 100 х 700 (мм))
• обрезная доска (20 х 100 х 690 (мм))
• металлический ящик
• фанера (10 х 530 х 680 (мм)) ГОСТ 3916.1-96
Приступаем к изготовлению слесарного верстака своими руками.
КАРКАС
А) металлические уголки 35 х 35 х 5 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2; 1700 – 4; 700 – 4; 500 – 4.
Б) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 700 – 12; 690 – 2; 545 – 2.
В) металлические пластины, размерный ряд в (мм) – (шт): 5 х 67 х 67 – 8.
Вырезаем все детали по размерному ряду.
В металлических пластинах (по углам) просверлим четыре сквозных отверстия диаметром восемь миллиметров.
Квадратные металлические пластины, приваренные к уголкам (ножкам), сделают конструкцию верстака более устойчивой, а отверстия в пластинах, позволят закрепить ее к бетонному полу помещения. Дополнительное крепление верстака к полу, придаст неподвижность и хорошую жесткость конструкции, что в свою очередь улучшит рабочие характеристики слесарного верстака, сделанного своими руками.
Сварим каркас, сгладим абразивным кругом сварные швы, покроем каркас защитным лакокрасочным слоем.
СТОЛЕШНИЦА
А) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2.
Б) листовой металл, размерный ряд в (мм) – (шт): (1,5 … 2,0) х (1704) х (704) – 1.
В) обрезная доска, размерный ряд в (мм) – (шт): 50 х 100 х 700 – 17.
Обработаем обрезные доски огневым и биологическим защитным составом и уложим их в верхнюю рамку каркаса.
Сверху на доски, кладем листовой металл и накрываем его рамкой, сваренной из уголка.
По периметру стола сверлим сквозные отверстия диаметром шесть миллиметров и сжимаем наш «сэндвич» заклепками или винтами с гайками.
ПОЛКИ
Верхнюю – изготовим из обрезных досок, нижние – из фанеры. Весь материал обработаем аналогичным составом.
ВЫДВИЖНОЙ ЯЩИК
Изготовим детали из листового металла толщиной 1,5 … 2,0 (мм) по представленным чертежам.
Внутри ящика можно сделать органайзер для хранения всякой мелочевки.
Теперь мы имеем представление о том, как сделать слесарный верстак своими руками, чертежи в наличие. Осталось только настроиться и приступить к выполнению работ.
В дальнейшем, боковые стенки стола, можно закрыть металлическими пластинами и навесить спереди двери.
Устанавливаем на стол трубогиб для профильной трубы, тиски и различные приспособления. Навешиваем на стены полки.
Все, рабочее место готово. Можно приступать к работе и получать удовольствие.
Заказать чертеж
Поделитесь с друзьями!
как сделать своими руками, чертежи и размеры, инструменты и материалы
Для работы с различными материалами в гараже требуется специальное рабочее место. Обычный стол не подходит для выполнения большей части работ по причине хрупкой конструкции и неподходящего материала. Поставив верстак в гараж, удастся выполнять обработку различных материалов и организовать рабочее пространство, сделав его более функциональным.
Содержание
- 1 Для чего в гараже нужен верстак

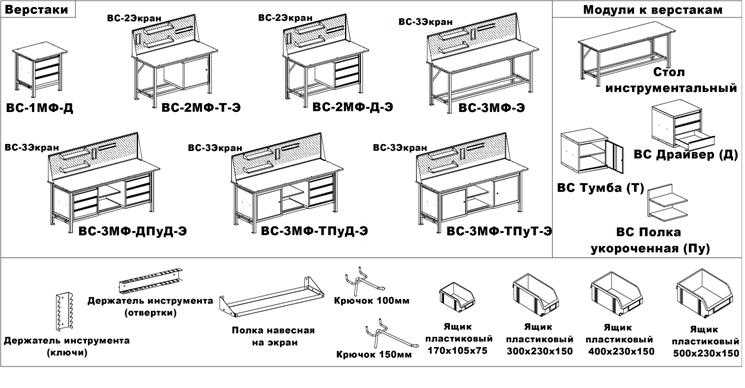

- 2 Основные разновидности
- 3 Необходимые инструменты и материалы для создания конструкции
- 4 Чертежи и оптимальные размеры
- 5 Построение верстака своими руками
- 5.1 Из металла
- 5.2 Из дерева
Для чего в гараже нужен верстак
Правильно сооруженный гаражный верстак выполняет несколько функций. В частности:
- Поверхность верстака выступает в роли рабочего стола для выполнения повседневных работ и обработки материалов.
- Встроенные шкафы можно использовать для хранения подручных инструментов.
- Слесарная разновидность конструкции подходит для заточки и шлифования крупногабаритных металлических изделий.
Основные разновидности
Все конструкции подразделяются на столярные и слесарные. Отличия заключаются в используемых материалах, вариативности применения и типе каркаса (складной или цельный). Столярный гаражный верстак конструируется на основе металлического либо деревянного каркаса, который может быть прямым либо угловым. Столешница изготавливается только из древесины.
На данной поверхности не рекомендуется работать с металлическими изделиями, поскольку на ней могут остаться тяжело смываемые следы от машинного масла.
Кроме того, металлическая стружка повредит рабочее место, из-за чего сократится срок эксплуатации.
Слесарная разновидность является универсальным вариантом. Столешница изготавливается из металла и подходит для обработки деталей из любых материалов. На поверхности верстака разрешается проводить распил, заточку, шлифование и другие виды работ. Конструкция является более устойчивой даже при откидной столешнице.
Необходимые инструменты и материалы для создания конструкции
Любую разновидность верстака возможно собрать самостоятельно. Ручная сборка позволяет подогнать размеры и другие параметры с учетом свободного пространства и собственных предпочтений. Для создания конструкции потребуются следующие инструменты:
- болгарка со шлифовальным диском и кругом для резки по металлу;
- шуруповерт, дрель;
- рулетка и уровень для проведения замеров;
- электрический лобзик для работы с фанерными листами;
- сварочный аппарат и электроды.
В базовый перечень необходимых материалов входят: уголки толщиной 4 мм, листы из стали, фанера, шурупы, анкерные болты, деревянные доски, саморезы, краска по дереву и металлу. Габариты материалов подбираются с учетом размеров гаража.

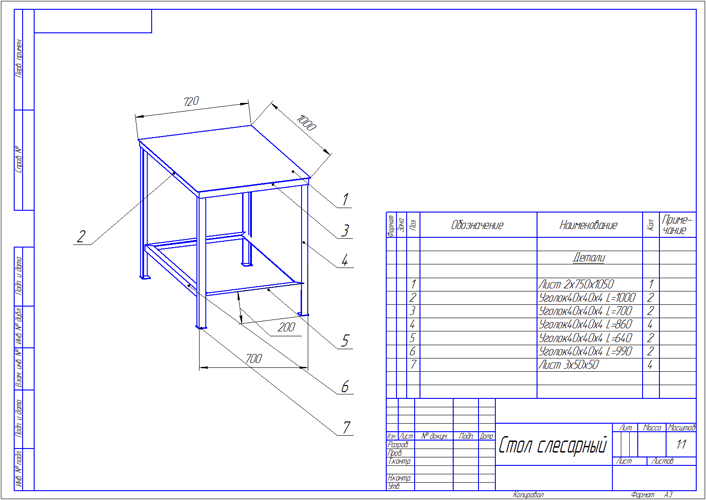

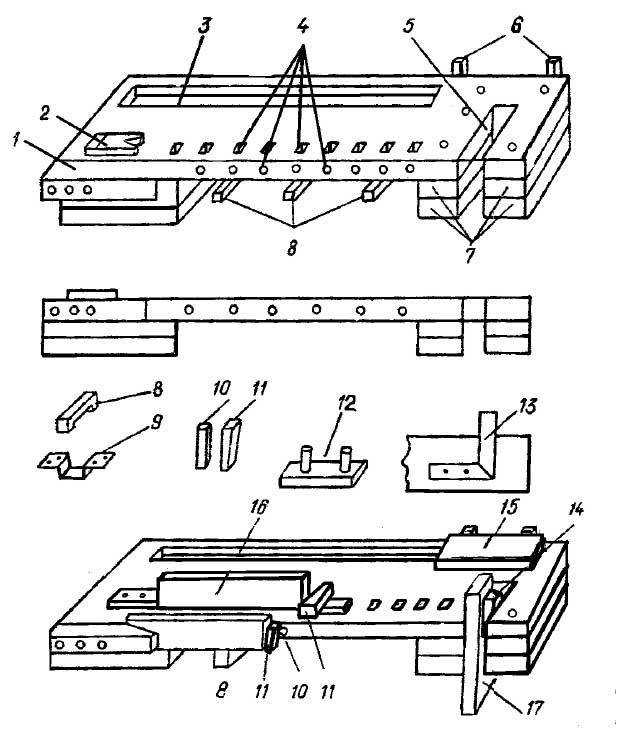

Чертежи и оптимальные размеры
Чтобы обеспечить удобство работы на верстаке, рекомендуется придерживаться стандартных размеров, но при этом важно учесть индивидуальные потребности. Для этого необходимо предварительно подготовить чертежи и схемы, на которых будут обозначены точные показатели, включая следующие:
- Длина. Зависит от деятельности собственника гаража и наличия пространства. Усредненный показатель составляет около 2 м.
- Ширина. Располагая самодельный верстак рядом со стеной, необходимо предусмотреть возможность дотянуться до всех инструментов на полке и в тумбочке. Не следует делать ширину более 0,6 м, если верстак установлен вплотную к стене.
- Высота. Показатель высоты определяется в индивидуальном порядке и зависит от роста человека.
Стандартный показатель составляет 0,8-1 м, но этого может оказаться недостаточным для работы в стоячем положении.
Если конструкция изначально разрабатывается для стоячей позы, но иногда приходится работать сидя, стоит дополнительно подготовить деревянную подставку, на которую можно будет поставить стул. Также при определении габаритов рекомендуется оставить на одной из сторон столешницы место для крепления электрического режущего и шлифовального инструмента. Чтобы зафиксировать оборудование, необходимо оставить выступ края рабочего стола за каркас на 0,2-0,3 м.
Построение верстака своими руками
Несмотря на возможность приобрести готовую конструкцию, многие владельцы гаражей предпочитают самостоятельно создавать рабочее пространство. Собирая верстак своими руками, удается сделать индивидуальную конфигурацию конструкции.
Из металла
Металлическая конструкция отличается высокой надежностью и способностью выдерживать тяжелую нагрузку. Для сбора верстака требуется:
- Изготовить из стального уголка 4 опоры и с помощью сварки соединить их с ножками.
Провести аналогичное действие с нижней частью для придания дополнительной жесткости и устойчивости.
- Приварить дополнительные стойки, если требуется установить ящики для хранения оборудования и материалов.
- Уложить на каркас обрезные доски и плотно скрепить их между собой. Для этого по периметру каркаса закручивают болты.
- После фиксации столешницы обшить ее поверхность металлом. Подходящим материалом для обшивки является оцинкованное железо. Соответствующий по габаритам лист металла крепят на столешнице саморезами.
Из дерева
Создание деревянного верстака начинается с подготовки каркаса с учетом заранее определенных габаритов. Для этого брус пилят на несколько частей, сделав по 4 стойки и балки, а также 5 поперечных распорок. Подготовив детали, необходимо следовать пошаговой инструкции:
- горизонтальными балками из древесины соединить ножки верстака;
- зафиксировать столешницу брусом и скрепить все детали саморезами и уголками из стали;
- верхнюю часть конструкции промазать столярным клеем для придания прочности;
- провести шлифование электродрелью с наждачной насадкой;
- обработать получившуюся конструкцию из древесины защитным лаком, чтобы предотвратить последующую деформацию.
После сбора конструкции допускается закрепить ножки при помощи металлических уголков. Это позволит придать готовому верстаку дополнительную устойчивость.
Портативный верстак «Столярный цех в коробке»
Сложность
Проекты для начинающих
|
В этом переносном верстаке можно хранить инструменты! Его можно хранить под кроватью, и он легко выдвигается, превращаясь в прочный верстак. Мы любим его для строителей в квартирах, небольших помещениях или в дороге.
Вы можете собрать этот портативный верстак примерно за 40 долларов США, используя базовые инструменты. Это быстрый и простой проект с бесплатными пошаговыми схемами, списками покупок и вырезок, а также видеоуроком.
Особенности переносного верстака
- Прочный верстак рассчитан на малые и средние проекты.
Может быть соединен со вторым портативным верстаком для выполнения проекта практически любого размера.
- Легко складывается до компактного размера
- Переворачивается для хранения
- Портативный — его легко транспортировать — и в него помещаются все инструменты!
- Подходит для большинства стандартных 24-дюймовых гаражных полок
- Подходит для большинства кроватей стандартной высоты (высотой менее 7 дюймов)
- Достаточно места для хранения всех необходимых инструментов для проекта «Сделай сам»
- Быстро и легко собрать
- Около 40 долларов на материалы
Давно хотел построить «арендованный» верстак со всеми инструментами, но не придумал подходящего проекта. Этой осенью мы откладывали игры в бросание мешков с фасолью, и меня это поразило. Почему бы не построить верстак с раскладывающимися ножками, как в игре по бросанию мешков с фасолью? А что, если бы мы могли использовать пространство для хранения инструментов?
В сложенном виде он достаточно большой, чтобы вместить все необходимые инструменты для большинства проектов «сделай сам». Его можно вынести (хотя, скорее всего, это задача для двух человек) на балкон, положить в машину или поднять или спустить по лестнице.
Он достаточно компактен, чтобы поместиться под большинством кроватей —
Вытащите инструменты и переверните его, и он станет отличным верстаком.
Он ОЧЕНЬ прочный и с двумя ножками продержится долго.
Шарниров нет — ножки просто вращаются на болте и держатся под углом.
Видеоруководство
Этот проект очень быстро и легко построить. Мы снимали процесс, чтобы вы могли посмотреть и увидеть!
Какие инструменты мне нужны?
Для этого проекта вам понадобятся только дрель и пила (и некоторые ручные инструменты, такие как рулетка и защитные очки). Вы можете создавать множество проектов только с помощью этих инструментов. Но я хотел дать вам основной список, основы, которые вы можете использовать для создания практически любого проекта.
- Аккумуляторная дрель
- Циркулярная пила (рекомендуется диаметр диска 5-1/2 дюйма)
- Гвоздезабивной пистолет 18 калибра
- Эксцентриковая шлифовальная машина
- Рулетка
- Площадь скорости
- Защитные очки
- Площадь скорости
- Карандаш
Размеры
Размеры переносного верстака показаны на схеме
Подготовка
Список покупок
- 2 — 1×6 @ 6 футов в длину
- 2 — 2×3 @ 8 футов в длину или длина шпильки
- Фанерная панель толщиной 1–1/2 дюйма или 3/4 дюйма, 24 x 48 дюймов
- Болты 4–3 дюйма
- 4 — соответствующие стопорные гайки
- 12 — подходящие шайбы (по три на болт, по одной на каждом конце и одна между деревянными частями)
- Саморезы по дереву 16–2 дюйма
- 16 — Саморезы по дереву 1-1/4 дюйма
- столярный клей
- 2 — ручки (опционально)
Список вырезов
- 2 — 1×6 @ 48 дюймов или длина фанеры
- 2 — 1×6 @ 22-1/2″ или ширина фанеры минус 1-1/2″
- Проектная панель из фанеры толщиной 1–1/2 дюйма или 3/4 дюйма размером 24 на 48 дюймов
- 2 — 2×3 @ 28-1/4″ — измерение самой длинной точки, один конец срезан под углом 15 градусов к квадрату
- 2 — 2×3 @ 31″ — измерение самой длинной точки, один конец срезан под углом 15 градусов к квадрату
- 2 — 2×3 @ 19 1/4″
Инструкции
Шаг 1
Измерьте длину и ширину фанеры. Отрегулируйте размеры в списке раскроя, если размер вашей фанеры НЕ 24 x 48 дюймов
Прикрепите стороны к концам с помощью трех 2-дюймовых саморезов и клея.
Дополнительные ручки можно обрезать на концах.
Шаг 2
Нанесите клей на нижний край коробки 1×6. 1/4″, головки винтов должны быть немного ниже поверхности фанеры.
Винт не менее чем через каждые 12 дюймов и на всех концах/углах.
Этап 3
Отрежьте ножки 2×3 с основаниями под углом 15 градусов к квадрату. 1/4 дюйма и просверлите отверстия под ваши болты.
Обрежьте углы, как показано на видео, чтобы нога могла вращаться и не цеплялась за углы.
Просверлите отверстия сбоку 1×6, как показано, одинаковые с обеих сторон, сверлом размером с болт.
Вставьте болт с шайбой спереди, между стороной 1×6 и ножкой, а затем непосредственно перед гайкой. Затяните гайку, чтобы зафиксировать.
Шаг 4
Расположите опоры для ног друг над другом по центру отделения для хранения, как показано на рисунке. Отметьте карандашом.
Прикрепите ноги к центральному разделителю с 2 дюймами или более длинными винтами.
Тип проекта
Сборник и гаражные планы
Планы рабочих вещей
Комната
Гараж и мастерская
Сложность
Проекты для начинающих
|
Сделай тележку для торцовочной пилы из цельного листа фанеры! Имеет складные крылья, чтобы убрать в труднодоступных местах.
Всем привет! Отличные новости — прошлой ночью мы смогли установить все фермы! Спасибо за добрые пожелания, все прошло хорошо! Я поделюсь с вами всеми подробностями завтра в посте Momplex.
Сегодня я очень рад поделиться с вами этим новым планом проекта!
Помните, как Джина построила сарай из кедра для хранения инструментов и работы?
Что ж, это дает ей около 18 квадратных футов для хранения всех ее инструментов и работы. Мы подумали, что лучшим способом использовать это пространство для хранения торцовочной пилы будет тележка с выдвижными створками.
Вместе мы придумали этот план, и это то, что сделала Джина.
Мы приняли дополнительные меры, чтобы собрать все это в одном листе фанеры, чтобы сэкономить деньги на строительстве.
Сообщение от Джины:
Это была очень быстрая сборка. Я построил базу менее чем за час, а на следующий день, пока готовился ужин, подключил все оборудование. Я определенно включил использование винтов с потайными отверстиями в полках для дополнительной устойчивости и действительно рекомендую использовать их постоянно. Ролики, которые я использовал, взяты из Harbour Freight (у меня есть 3 без разрывов и один с разрывом, который находится в правом переднем углу таблицы), которые можно найти здесь и здесь. Они работают нормально. Они неплохие, но вам, возможно, придется на секунду повернуть тележку, чтобы заставить ее двигаться в нужном вам направлении. Ничего страшного. Петли поддержки (упомянутые в списке покупок) потрясающие.
Спасибо, Джина! Джина также любезно подготовила более длинный пост с более подробной информацией прямо здесь, поэтому обязательно ознакомьтесь с ним, чтобы узнать больше советов и фотографий.
ПРИМЕЧАНИЕ. Петли, используемые в этом плане, не тестировались на ограничения по весу и предназначены для поддержки распиливаемых досок. Используйте и стройте на свой страх и риск.
Размеры
Размеры указаны выше.
Подготовка
Список покупок
- 1 – лист фанеры 3/4″, разрезанный пополам на 24″ x 9полосы 6 дюймов.
- 1 – 2×2 @ 8 футов в длину
- 1 – 1×3 @ 12 футов в длину – или (2) 8 нижних колонтитулов
- 4 – самоустанавливающиеся колеса с блокирующими тормозами
- 2 – опоры петель для полок http://www.woodcraft.com/product/2001690/3177/12-shelf-width.aspx ПРИМЕЧАНИЕ. Для использования в качестве сборочного стола мы также рекомендуем фиксирующую опору
Обычные материалы
Винты 2 дюйма
Шурупы с отверстием 1-1/4 дюйма
Клей для дерева Elmer’s
Шпатлевка для дерева Elmer’s
Список вырезов
- Фанера 2–3/4 дюйма @ 24 x 36 дюймов (боковые стороны)
- 2 – 3/4” фанера @ 24” x 30” (полки)
- Фанера 2 – 3/4 дюйма @ 24 дюйма x 29 3/4 дюйма (листья)
- 4 – 2×2 @ 24” (шипы)
- 4 – 1×3 @ 31 1/2 дюйма (опоры)
Инструкции по раскрою
Разрежьте фанеру на две полосы шириной 24 дюйма и длиной 8 футов. Отрежьте от этих полос по одной шириной 36 дюймов, 30 дюймов, а затем оставшуюся часть для листьев, чтобы получить все вырезы из одного листа фанеры.
Общие инструкции
Пожалуйста, прочитайте весь план и все комментарии, прежде чем приступить к этому проекту. Также рекомендуется ознакомиться с разделом «Начало работы». Примите все необходимые меры предосторожности, чтобы построить безопасно и разумно. Работайте на чистой ровной поверхности без дефектов и мусора. Всегда используйте прямые доски. Проверяйте квадрат после каждого шага. Всегда предварительно сверлите отверстия перед креплением шурупами. Используйте клей с финишными гвоздями для более прочной фиксации. Сотрите излишки клея с голой древесины для окрашенных изделий, так как высохший клей не впитает пятно. Будьте в безопасности, получайте удовольствие и обращайтесь за помощью, если вам это нужно. Удачи!
Инструкции
Шаг 1
Очень важно разместить планку на расстоянии вниз от верхнего края фанеры, равном высоте вашей пильного полотна. Тщательно измерьте.
Шаг 2
Я бы также рекомендовал прикреплять полки с помощью 3/4-дюймовых карманных отверстий и 1 1/4-дюймовых карманных отверстий и клея или скоб, чтобы обеспечить небольшую дополнительную поддержку.
ПРИМЕЧАНИЕ. Вы также можете добавить дополнительные полки.
Этап 3
Они укрепят соединение. Другая идея состоит в том, чтобы добавить больше внизу, например, ящик, и вы могли бы использовать нижнюю полку для хранения древесных отходов. Обратите внимание, что нижняя обшивка монтируется заподлицо с нижней частью.
Шаг 4
Установите самоустанавливающиеся колеса на дно.
Шаг 5
Шаг 6
Инструкции по отделке
Инструкции по подготовке
Заполните все отверстия наполнителем для дерева и дайте высохнуть. При необходимости нанесите дополнительные слои шпаклевки для дерева. Когда шпатлевка полностью высохнет, отшлифуйте изделие по направлению волокон древесины наждачной бумагой с зернистостью 120.
