Верстак столярный своими руками: чертежи и сборка

Как же сделать верстак столярный своими руками, чертежи и схемы. Когда затевается ремонт или обустройство дома, то зачастую появляются проблемы и препятствия. Чтобы избежать некоторых проблем, нужно правильно оборудовать рабочее место. Для максимально эффективного выполнения всех работ нужно сделать столярный станок. Далее будет подробно описано, как сделать верстак для столярных работ самостоятельно.

Вернуться к оглавлению

Проектирование верстака

В помощь придет чертеж верстака для гаража. Во время проектирования верстака нужно брать в учет некоторые факторы, которые повлияют на окончательную конфигурацию. Необходимо обязательно определить размеры верстака. Сначала нужно определиться с высотой стола, она должна быть соответствующей росту того, кто будет за ним работать. Во время выполнения работ человеку необходимо ощущать комфорт. Стол не делается слишком низким, потому как выполнение работ в согнутом положении может вызвать сутулость. В среднем высота конструкции составляет около 80 см.

В зависимости от того, какие работы будут выполняться, в конфигурации верстака необходимо предусмотреть опоры и струбцины либо винтовые тиски. Также нужно брать в учет, с какой стороны будут располагаться определенные инструменты.

Габариты стола должны определяться в зависимости от площади помещения, в котором будет находиться верстак. Зачастую размеры стола делаются такими: длину делают 2,5 м, а ширину — от 90 до 120 см. Данные размеры подходят для многих мастеров и их считают оптимальными.

В обязательном порядке нужно подумать о размещении ящиков либо тумб, которые будут под верстаком. Они понадобятся для хранения инструментов и оборудования.

Во время проектирования надо подумать, будет конструкция стола съемной или статичной. Если планируется съемный деревянный стол, то желательно выбирать более легкие материалы для верстака. Теперь о выборе места для верстака. Деревянный стол лучше разместить вблизи оконного проема.

Во время работ должно быть достаточное количество естественного освещения. Также нужно предусмотреть близкое расположение розетки для дополнительного освещения в вечернее время.

Вернуться к оглавлению

Необходимые материалы

Самым идеальным материалом для верстака считается строганый брус. Из данного материала будет выполняться обрешетка и ножки. Для ножек подойдет брус, у которого размеры 10*7 см, для перемычек будет достаточно 10*5 см.

Для столешницы подойдут доски, у которых толщина 50 мм. Сделать ее можно из ламинированного ДСП, у которого высокопрочная поверхность. Можно использовать для деталей дерево клена или дуба, которое придаст конструкции дополнительную устойчивость. Это является немаловажным моментом.

Элементы для крепежа выбираются с учетом того, будет столешница съемной или статичной. Еще нужно определить количество тисков.

Рекомендуется разместить 2 инструмента. Первый располагается впереди слева, второй — справа. Первый будет нужен для крепления коротких деталей, а второй — для фиксации удлиненных элементов. Размер тисков выбирают стандартный — 175 мм.

Ко всему этому еще понадобятся следующие инструменты, чтобы сделать верстак столярный своими руками:саморезы, болты, шурупы, гвозди, молоток, отвертки, уровень, клей для столярных работ, дрель, пила, шлифмашинка.

Вернуться к оглавлению

Выполнение верстака самостоятельно

Делается столярный верстак своими руками в 2 этапа. Сначала выполняется сборка основания, затем монтаж столешницы. Во время каждого действия нужно контролировать размер элементов и ровность их монтажа с помощью строительного уровня.

Основание имеет вид рамы из брусьев, которые скреплены так, чтобы слесарный верстак своими руками был максимально жестким. В этих целях между ножками конструкции нужно сделать горизонтальную перемычку, а по центру по всей длине нужно сделать царгу. Эти детали размещают в 50 см от поверхности пола, потом на них можно монтировать полочки для хранения инструментов. Соединяют брусья соединением шип-паз, проклеивая его.

Для съемного верстака соединять элементы опорной рамы можно строительными уголками из металла. Вначале нужно сделать пазы и шипы, потом собрать всю конструкцию, проклеить участки соединения клеем и крепить струбцинами. Чтобы слесарный верстак своими руками выполнить более надежным, опорную раму можно прикрепить к стене. Прочность увеличивают перемычками по диагонали между ножками и верхом рамы. Узкие края верха рамы тоже соединяют перемычкой.

Для выполнения столешницы слесарного верстака нужно доски прибить к 3 брусьям, которые находятся поперек досок на обратной стороне столешницы. В основании должны иметься пазы для данных брусьев.

Столешницу слесарного верстака несколько раз шлифуют, покрывают защитным раствором. Столешницу необходимо прикрутить к основанию на уголки. К столешнице нужно прикрепить тиски. Для этого делается углубление с торца столешницы слесарного верстака. Тиски должны находиться на одном уровне со столешницей.

Тиски необходимо крепить болтами и гайками. Отверстия для головки болтов необходимо заранее профрезеровать, чтобы они туда утопились. На самом углу тиски не располагать, иначе при большой нагрузке они сорвутся. Еще нужно сделать упоры. Подойдут упоры прямоугольной формы, которые можно регулировать по высоте под различные элементы, они надежно фиксируются.

Колки нужно выпилить лобзиком. Упоры прямоугольной формы можно в верхней части немного расширить. Тогда в гнездах они будут надежнее крепиться. Теперь известно, как сделать столярный верстак самостоятельно. Желаем удачи в выполнении работ!

moigarazh.ru

Столярный верстак своими руками: этапы работ

Домашнему мастеру, который предпочитает все работы по дому выполнять самостоятельно, необходимо удобное и безопасное рабочее место. Лучшим вариантом станет верстак. Благодаря этой несложной конструкции выполнение работ значительно ускорится, поскольку мастер будет трудиться в комфортных условиях и все необходимые инструменты и приспособления будут у него под рукой.

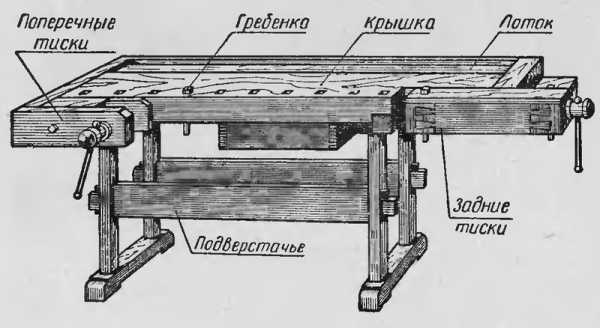

Рисунок 1. Столярный верстак представляет собой надежный удобный стол, необходимый для обработки деталей.

Конструктивные особенности

Столярный верстак — это прочный удобный стол, предназначенный для обработки различных деталей (рис. 1). Его столешница должна быть прочной и достаточно большой, чтобы на ней поместились дополнительные приспособления: тиски, фреза, циркулярная пила и другие устройства. Чтобы мелкий инструмент был доступен, рядом должны быть устроены ящики или полки для его хранения.

Чертеж самодельного верстака.

Прежде чем соорудить верстак, необходимо определиться с его конструкцией и размерами. Один из главных параметров — высота стола. При выполнении работ мастеру должно быть удобно, он не должен испытывать никакого дискомфорта. Чтобы определиться с высотой, необходимо встать прямо и согнуть руки в локтях, мысленно облокотившись на воображаемый стол. Высота между согнутыми руками и полом будет искомой величиной.

Кроме того, нужно определиться с конфигурацией верстака, шириной и длиной столешницы. Ширина не должна превышать 80-100 см. Это позволит легко дотягиваться до противоположного края, где могут быть организованы полки для инструмента. Длина будет зависеть от площади мастерской и от количества приспособлений, которые планируется закрепить на поверхности. Пространство под верстаком лучше оборудовать тумбой или ящиками, чтобы хранить расходные материалы и другие предметы.

Еще важно решить, будет верстак стационарной конструкцией или мобильной, которую можно разбирать и переносить в другое место. Если будет сооружаться мобильный вариант, то рациональнее делать конструкцию более легкой, используя материал меньшей толщины. Также у мобильной версии должны быть складывающиеся ножки или съемная столешница.

Место, где будет стоять верстак, должно быть светлым. Для обеспечения дополнительного освещения и работы оборудования необходимо предусмотреть устройство электрических розеток и выключателей. Электрические провода, находящиеся вблизи станка, требуется заключить в гофротрубу или специальный короб.

Подготовка к работе

Инструменты для изготовления верстака.

Перед началом работ нужно составить схему будущей конструкции, на которой указать все размеры, и обозначить места креплений. Это поможет правильно рассчитать необходимое количество материала и не ошибиться во время сборки. Чтобы изготовить каркас будущего верстака, лучше всего использовать деревянный брус. Для ножек стоит выбирать заготовки размером не менее 100х70 или 100х80 мм, перемычки можно соорудить из более тонкого материала, например, 100х50 мм. Для столешницы используются ровные доски, толщина которых не менее 50 мм. Необходимо выбирать древесину твердых пород: дуб, бук, клен. Тогда верстак получится прочным и устойчивым.

Чтобы самостоятельно смастерить столярный верстак, будут необходимы такие материалы и инструменты:

Деревянный брус.
Доски.
Болты, саморезы.
Клей.
Ножовка по дереву.
Молоток.
Киянка.
Дрель и сверла.
Наждачная бумага или шлифовальная машинка.
Стамеска.
Строительный уровень и угольник.

Этапы сооружения

Верстак сооружается в два этапа. Вначале собирается каркас, а затем устанавливается столешница.

Все работы проводятся в строгом соответствии с чертежом. Каждое соединение проверяется уровнем и угольником.

Рисунок 2. Схема зажима рамы верстака.

Основание конструкции — это рама из брусьев (рис. 2). Чтобы сделать ее максимально жесткой, на высоте 40-50 см от пола между ножками устанавливается горизонтальная перемычка, а по длине — царга. Впоследствии они могут стать основанием для инструментальных ящиков. Верхняя часть рамы укрепляется диагональными перемычками. Для скрепления деталей между собой используется соединение шип-паз с предварительной проклейкой. Там, где такое соединение невозможно, можно воспользоваться саморезами.

Если верстак сооружается в мобильной версии, то опорная рама собирается при помощи металлических уголков. Если передвигать конструкцию не планируется, то рама может быть прикручена к стене и к полу. Это сделает ее прочнее и устойчивее.

Рисунок 3. Сборка верстака.

Для столешницы может быть использовано цельное полотно или отдельные доски. В случае использования досок нужно тщательно подогнать их друг к другу. На поверхности не должно быть щелей и неровностей. Размеры столешницы должны превышать основание на 10-15 см.

Чтобы соединить доски между собой и прикрепить их к основанию, понадобятся 3 бруска, длина которых равна ширине столешницы. Располагаются они поперек досок (рис. 3). На основании должны быть сделаны пазы, в которые войдут эти бруски. Для закрепления столешницы на основании используются металлические уголки.

Поверхность должна быть тщательно отшлифована при помощи наждачной бумаги или шлифовальной машинки. Затем ее следует покрыть олифой.

Вторая жизнь старого стола

Сделать удобный верстак своими руками можно из любого материала, например, из старого стола. Для этого подойдет любая конструкция, главное условие, чтобы она была не слишком старой. Перед тем как старый стол начнет новую жизнь, его необходимо подготовить. Все крепления должны быть осмотрены и подтянуты. Если на несущем каркасе обнаружены трещины или сколы, необходимо на этих местах установить металлические накладки. Этот прием добавит деталям стола больше прочности. Кроме того, древесина должна быть обработана специальными антисептическими средствами, предотвращающими ее порчу.

При сборке верстака нужно учесть что поверхность его должна быть достаточно толстой, чтобы при нанесении ударов она могла не сломалась.

После подготовительных работ можно собирать верстак. Поверхность столешницы должна быть прочной, чтобы выдерживать тяжесть любых работ. Для ее сооружения нужно выбирать доски, толщина которых не менее 3 см. Их нужно последовательно установить на поверхность стола и закрепить саморезами. Доски нужно плотно подгонять друг к другу, чтобы на поверхности не было щелей.

Размеры новой столешницы должны превышать старое основание на 15-20 см. Этот припуск необходим для удобной и надежной установки дополнительного оборудования.

Для хранения инструмента и других нужных материалов необходимо сделать ящики. Их следует делать крепкими, с удобными системами и надежной фурнитурой. Количество ящиков и их размеры зависят от желания мастера и размеров верстака. Устанавливать их нужно так, чтобы они не мешали работать.

Обустройство рабочего места

На готовый верстак можно прикрепить необходимые для работы приспособления. Для установки тисков нужно подготовить углубления на столешнице, а с нижней стороны предусмотреть прокладку из фанеры. Их вертикальная пластина должна находиться в одной плоскости с поверхностью стола. Тиски нужно приложить к поверхности и отметить места креплений. При использовании болтов отверстия под их головки должны быть предварительно обработаны фрезой. Благодаря этому головки болтов утонут в поверхности.

Кроме тисков на верстак могут быть установлены упоры. Лучше всего использовать прямоугольные, которые можно регулировать по высоте. Они позволят обрабатывать различные детали, надежно их фиксируя. Для установки упоров на столешнице должны быть предусмотрены отверстия. На верстаке может быть установлено любое токарное оборудование, но в основном он используется как обычная плоская поверхность, на которой удобно работать.

1poderevu.ru

Столярные тиски для верстака своими руками: чертежи, фото, видео

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.

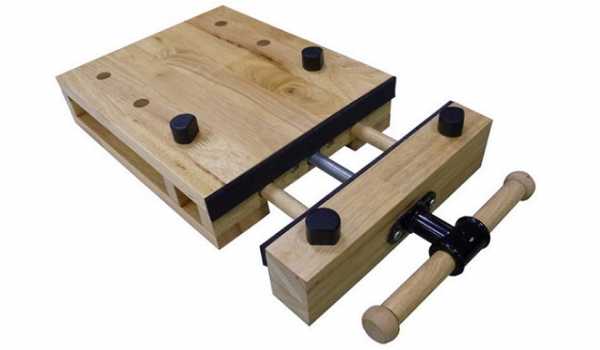

Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

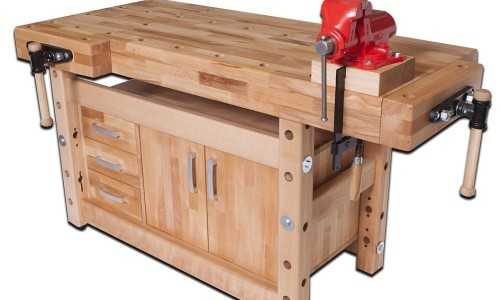

Самодельный верстак с тисками

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

опоры, которая одновременно является неподвижной зажимной губкой;
подвижной зажимной губки;

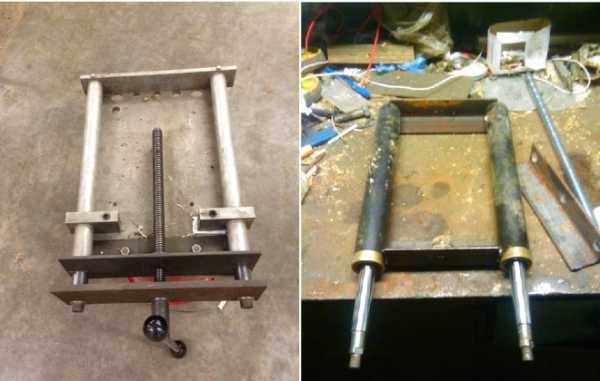

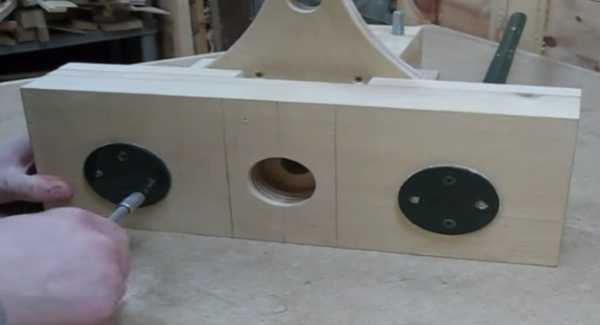

двух металлических направляющих, по которым перемещается подвижная губка;

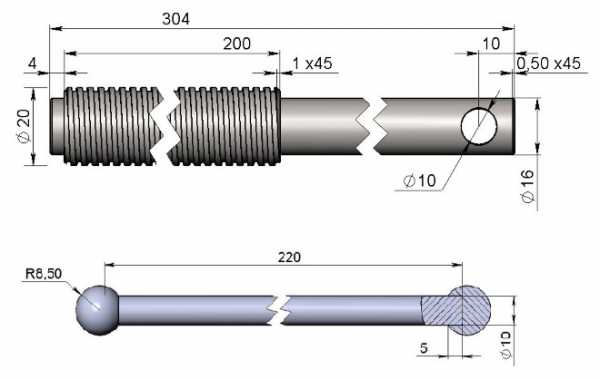

ходового винта, обеспечивающего перемещение подвижной губки;
воротка, за счет которого ходовому винту сообщается вращение.

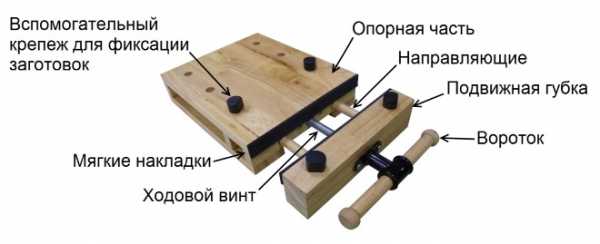

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

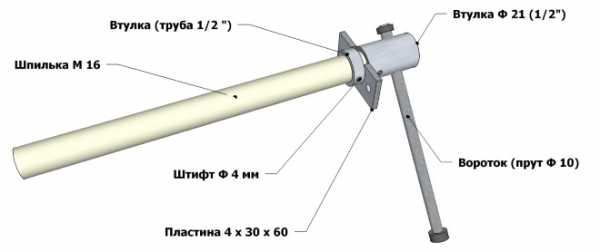

Самодельный фиксатор зажима губок

Верстак столярный своими руками — подробная инструкция

Верстак своими руками. Одним из важных инструментов во время работ с деревом является верстак столярный. Для приобретения качественного оборудования понадобится выложить достаточно крупную сумму. Поэтому сегодня мы расскажем, как сделать верстак столярный своими руками, затратив при этом минимум средств.

Верстак столярный: сборка основания

Нам понадобятся следующие материалы:

брусья с размерами: длина – 126,5 см, ширина – 10 см, толщина – 4,5 см. Количество – 4 штуки.
брусья с размерами: длина – 77,6 см, ширина – 7,5 см, толщина – 7,5 см. Количество – 4 штуки.
брусья с размерами: длина – 64,5 см, ширина – 7,5 см, толщина – 7,5 см. Количество – 2 штуки.
брусья с размерами: длина – 70 см, ширина – 8,7 см, толщина – 8,7 см. Количество – 2 штуки.
клинья с размерами: длина – 7,5 см, ширина – 2,5 см, толщина – 1 см (с уменьшением к противоположенной стороне). Количество – 32 штуки.

Все размеры приведены без учета шлифовки и спила деталей. Готовые к использованию сегменты должны отвечать приведенным параметрам. При изготовлении основания используется древесина мягкой породы (к примеру, сосна).

Данный верстак столярный обладает повышенной прочностью, так как все соединения выполнены в виде сквозного прохождения шипов в пазы. В качестве скрепления используется клей, а дополнительной мерой является расклинивание шипов небольших размеров клиньями.

Итак, изготовление столярного верстака

начинается с выпиливания пазов и шипов на отшлифованных и подогнанных до необходимых размеров брусьях для основы.

На самых длинных брусьях (126,5 см) на концах выпиливаются шипы таких размеров: длина – 7,6 см, ширина – 8,2 см, толщина – 2,5 см. На расстоянии 2,5 см от края шипа с двух его сторон делаются надрезы глубиной в 7,5 см. В дальнейшем в эти разрезы будут вбиты клинья.
На брусьях длиною 77,6 см выпиливаются шипы таких размеров: длина – 6,5 см, ширина – 6,2 см, толщина – 3,7 см. Распилы на этих шипах делаются только с одной стороны каждого бруска. На расстоянии 5 см от начала шипа в брусьях выпиливаются сквозные отверстия-пазы. Их размеры такие: высота 8,2 см, ширина – 2,5 см.
На брусьях длиною в 64,5 см и 70 см также выпиливаются пазы со следующими размерами: высота – 6,2 см, ширина – 3,7 см. На первых брусьях (64,5 см) расстояние от края паза до края бруска – 12 см, на вторых (70 см) – 14,5 см.
