Столярный верстак своими руками — как сделать, в том числе складной, чертежи с размерами и пошаговые действия + фото и видео

Содержание

  • 1 Назначение и типовое устройство верстака
    • 1.1 Фотогалерея: чертежи с размерами и обозначениями
  • 2 Основные принципы изготовления
    • 2.1 Видео: верстак с тисками
    • 2.2 Видео: рабочий стол с пилой
  • 3 Как сделать простой столярный верстак своими руками
  • 4 Если конструкция более сложная
    • 4.1 Видео: как сделать самостоятельно фрезерный стол
    • 4.2 Видео: складной стол-верстак

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка. Столярный верстак имеет следующую типичную компоновку:

  • Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом. Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
  • На переднюю (лицевую) часть верхней крышки “навешиваются” тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в “стальном варианте”;
  • Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
  • На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

  • Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
  • Стационарный верстак простой конструкции – прост в изготовлении, но накрепко “привязан” к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
  • Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

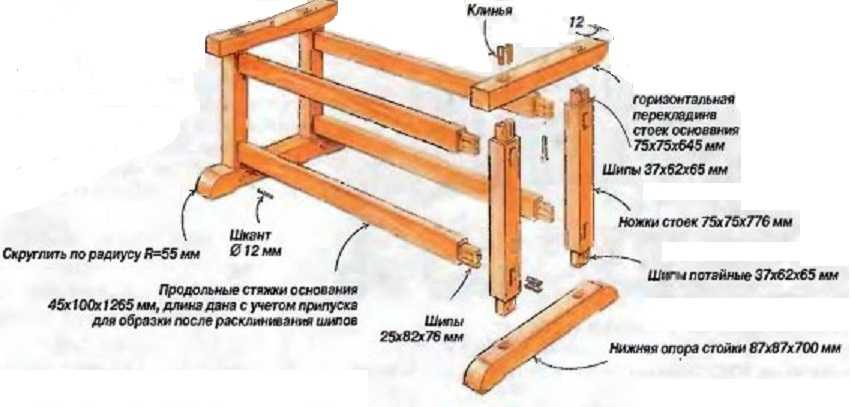

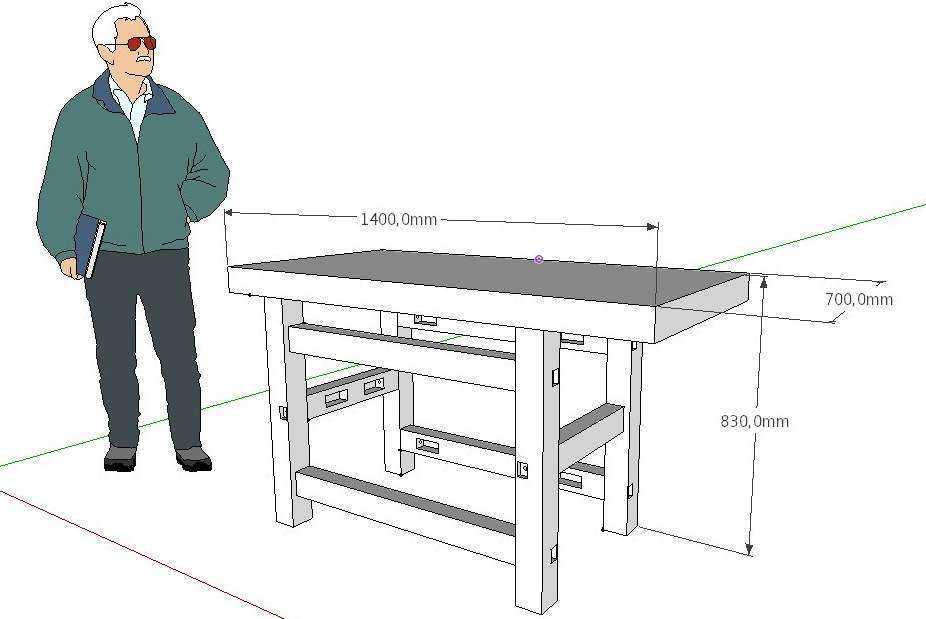

Фотогалерея: чертежи с размерами и обозначениями

Основные принципы изготовления

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

  1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

    Основание представляет собой раму из брусьев

  2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
  3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

    Доски крепятся к устойчивому каркасу

  4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
  5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них “потонули”. Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

    К поверхности верстака можно прикрепить тиски или пилу

  6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками


Видео: рабочий стол с пилой


Как сделать простой столярный верстак своими руками

  1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с “фасадной” стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
  2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
  3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
  4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака “подрастет” на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
  5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
  6. Когда верхняя крышка надежно закреплена, на нее можно “навешивать” тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются “по месту”, то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

  • Автор: Михаил Малофеев
