Верстак складной своими руками чертежи – Как сделать складной верстак своими руками: инструкция и чертежи

Верстак складной своими руками 500 фото, чертежи, инструкции

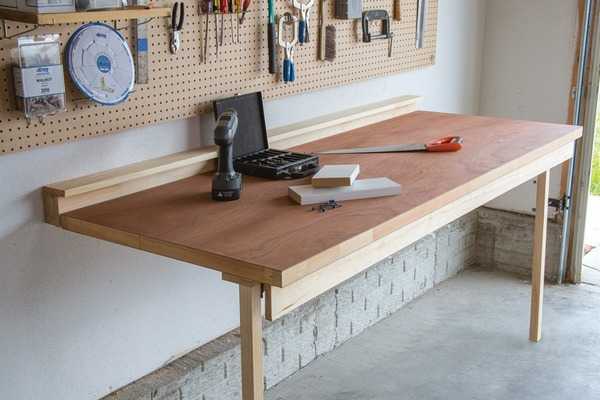

стол верстак складной

Рабочий стол верстак нужен в каждом доме, даже если столярные или слесарные работы, это не ваше хобби. Все равно периодически возникает необходимость что-то починить или сделать. Проблема обычно в том, где найти место для такого стола. Лучший выход, это конечно сделать верстак складной своими руками, особенно если он вам нужен не постоянно, а время от времени.



Оптимальный вариант, закрепить откидывающуюся конструкцию к стене, это удобно и надежно. Недостаток – ограниченное пространство для работы. Можно сделать полностью разборный верстак, чтобы была возможность сложить и убрать, а при необходимости разложить. Удобно в том плане, что можно поставить в любом месте и транспортировать не проблема. Но минус очевиден, такая конструкция должна быть очень легкой, то есть перечень работ на таком столе будет довольно ограничен. В статье представлены разные варианты, выбирайте тот, что больше подходит.

Стол верстак складной

Вот вариант, как сделать стол верстак складной, если есть подходящее помещение. Как вы видите на диаграммах, столешница будет поддерживаться тремя монтируемыми к стене опорами. Каждая опора опирается на шарниры, что позволяет повернуть их вплотную к стене. С убранными стойками, столешница (также крепится на петлях) опускается вниз, чтобы опираться на верхние части опор. Конструкция состоит из трех основных частей - столешницы, опор и настенных креплений. Подвижные детали на стыках соединяются петлями «бабочками». Столешница у этой конструкции получилась тяжелая, но крепкая, поэтому используйте самые надежные дверные петли, какие найдете в хозяйственном магазине.



Каждая опора имеет срез 45°, так убирается острый угол и места больше. Также для каждой опоры предусмотрена защелка для фиксации (как вариант, обычная оконная задвижка). Еще обратите внимание на фотографию зазора вокруг головки болта, чтобы обеспечить место для торцового гаечного ключа. Внимательно посмотрите на пошаговые фото, там крупно показаны все соединения.

Источник фото www.justmeasuringup.com/blog/building-a-folding-workbench-with-french-cleats

Складной верстак своими руками чертежи

Здесь все просто. Изготовление складного столярного верстака начните с изготовления столешницы, кстати, можно использовать старую дверь, потому что такая цельная плита будет стоить недешево. Затем собираем полку, здесь у нас идут два элемента, верхняя полка и крепление. Просто делаете отверстия и притягиваете полку винтами к стене. Для жесткости под столешницу прикручиваем планку. Потом собираем ножки, способы крепления к столешнице есть разные, можете поинтересоваться в хозяйственном или мебельном магазине или прикрутите на обычные скобы. Затем прикручиваете равномерно три петли, крайние крепите на расстоянии 1 – 1,5 см от края. В завершении собираете всю конструкцию.

Источник фото www.buildsomething.com/plans/PF20E5BA4E2FD8972/Drop-DownWorkbench

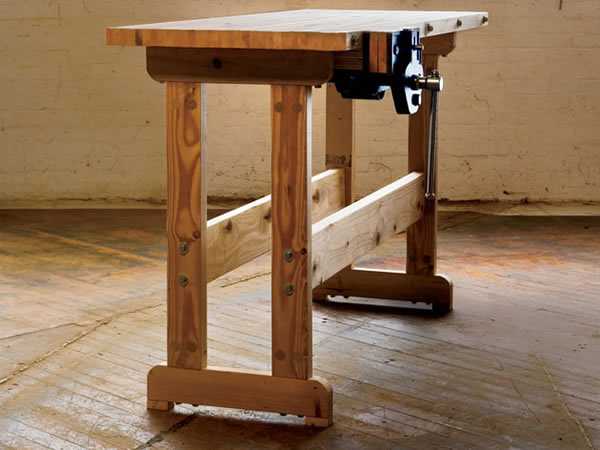

Верстак столярный складной

Очень простой и функциональный складной столярный верстак. В этом случае столешница не опускается, а поднимается и крепится к стене, ножки складываются в середину рамы. Чтобы всякий раз вручную не откидывать ножки, в конструкцию добавлен специальный стоп-блок  который вы просто должны вытащить со стены и ноги останавливаются в том же положении каждый раз. Порядок изготовления столешницы и ножек, как в предыдущих вариантах, только способ крепления к стене отличается.

Еще два варианта простого складного верстака.Здесь показано, как сделать откидной столик верстак с ножками, складывающимися под столешницей, и второй вариант, когда опорой служат две раздвижные боковые рамки, на которые опирается рабочая поверхность. И тот и другой столик имеют свои преимущества, второй конечно надежней, хоть его и сложней изготовить. Конечно оба варианта не подходят для серьезных работ, их можно скорее рассматривать, как вспомогательные.

Источник фото www.wilkerdos.com/2015/09/two-easy-fold-down-workbench-rockler-t-track-table/

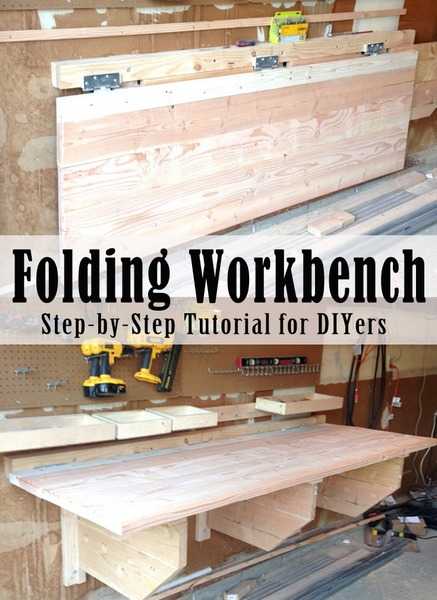

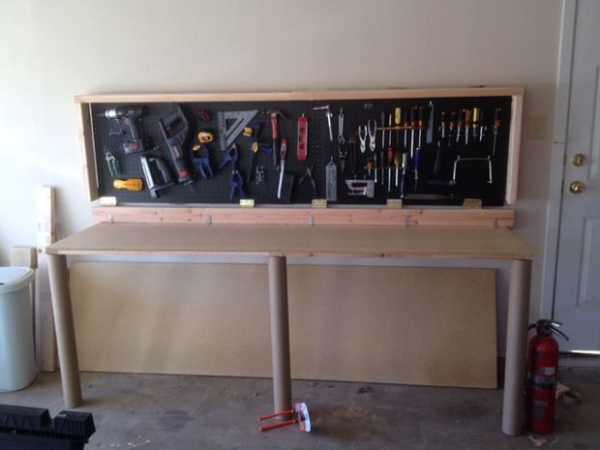

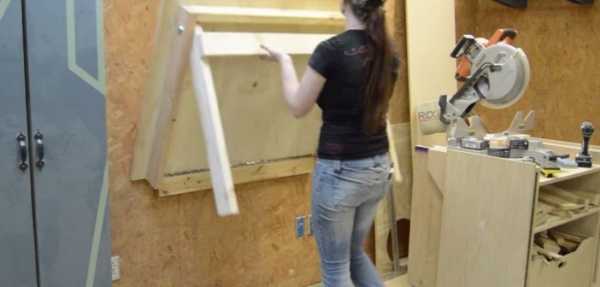

Настенный складной верстак

Не всегда есть возможность организовать рабочее место в небольшом гараже, обычно не хватает дополнительного пространства по бокам, когда машина находятся внутри. Вместо того чтобы заниматься мелким ремонтом на кухонном столе, лучше сделать настенный складной верстак. Выше уже представлено несколько вариантов, вот еще один.

Вся конструкция просто складывается и закрывается, съемные ножки хранятся на верхней части рамы.

Необходимые инструменты:
Дрель с крестообразной головкой, различного размера сверла для предварительного сверления отверстий, дисковая пила, рулетка, хомуты, уровень.

Источник фото www.instructables.com/id/Wall-Mounted-Folding-Workbench/?ALLSTEPS

Верстак складной универсальный

Замечательно иметь свой большой профессиональный верстак, но для обычного гаража или небольшой домашней мастерской чаще всего это просто нереально. Как вариант, самостоятельно изготовить верстак складной универсальный, такой, как видите на фотографии. Многофункциональная конструкция позволяет экономить свободное пространство и полноценно выполнять почти все виды работ. Основное преимущество такое же, как у стола трансформера, его можно разложить, когда есть необходимость и собрать, когда он не нужен. Ниже представлены общие чертежи и схемы.

Идея заключается в том, чтобы из трехмерной конструкции сделать двухмерную. Естественно, чтобы изготовить такую сложную конструкцию, необходимы точные расчеты. Процесс пошаговой сборки по казан на пошаговых фотографиях ниже. Конечно, есть много нюансов, которые необходимо учитывать, вся система будет нормально работать, если правильно отрегулировать все перемычки и рычаги. Под галереей указана ссылка на источник, где вы можете узнать более детальную информацию.

Источник фото www.instructables.com/id/Folding-Workbench-and-Bench-Top-Power-Tool-Organiz/?ALLSTEPS

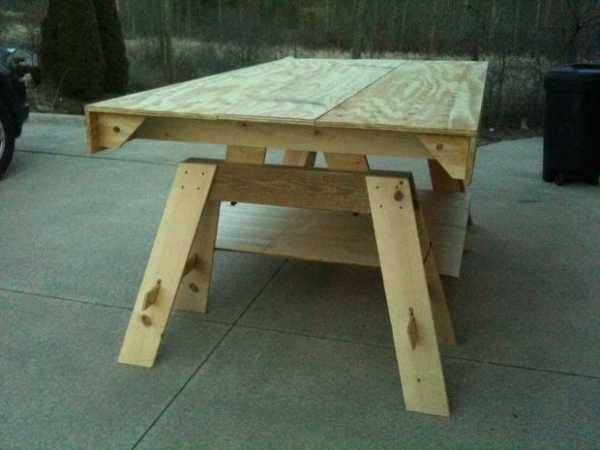

Складной верстак переносной

Здесь представлен портативный, переносной складной верстак, с достаточно большой рабочей поверхностью, но в то же время достаточно компактный, чтобы его можно перевести на легковом автомобиле. Его можно использовать для фрезера, настольной пилы, то есть он достаточно крепкий, чтобы выдержать усилия веса тела к обрабатываемой детали.

Состоит из складных козлов, нижнего стеллажа и двух листов рабочей поверхности. На пошаговых фото показан процесс изготовления и сборки конструкции.

Источник фото www.instructables.com/id/Multi-Functional-Portable-Workbench/?ALLSTEPS

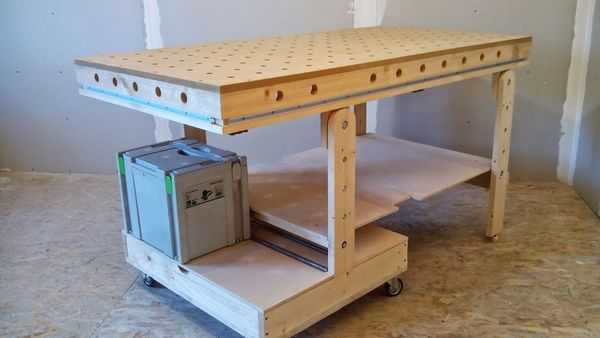

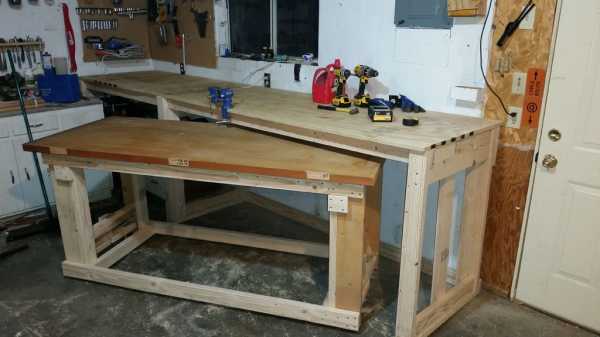

Верстак с дополнительным столом

Интересный вариант столярного верстака. За счет дополнительного стола вы вдвое можете увеличить рабочую поверхность. Меньший стол оборудован колесиками, что позволяет при необходимости выдвигать его, а также легко убирается, если в нем нет надобности. Посмотрите на фото интересное решение для колес, которые можно просто убрать в середину. Также они оборудованы специальными стопорами. В общем на пошаговых фото мастер класса процесс отображен довольно подробно, так что понять не сложно, более подробные нюансы можете узнать на сайте источнике, ссылка под галереей.

Источник фото www.instructables.com/id/2x4-Work-Bench-With-Nested-Rolling-Assembly-Table/?ALLSTEPS

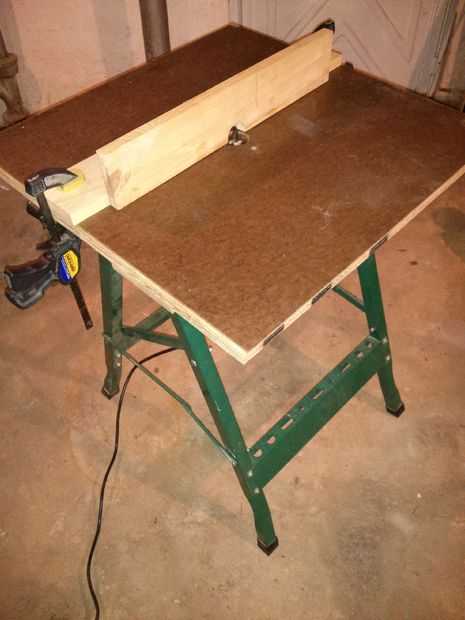

Складной стол для фрезера

Во многих случаях фрезер, вещь незаменимая. Но есть ли смысл покупать целый верстак, если вы будете пользоваться им раз в пол года. Естественно, лучше сделать складной стол для фрезера своими руками и устанавливать его по мере необходимости. Вы можете использовать любой вид поверхности или сделать простую поверхность с прорезью. В данном случае использовалась фанера и закаленный оргалит. Основная задача – правильно установить фрезер, как к решению этого вопроса подошел автор, смотрите на пошаговых фотографиях. Снизу не забудьте сделать дополнительную выборку для кожуха пылеуловителя, на этом верстаке установлен вакуумный шланг для отсоса пыли и стружек. Для чего было вырезано два треугольника с боков и один сверху. Затем необходимо измерить диаметр шланга и вырезать отверстие, который будет точно соответствовать размерам. В завершении основания крепления шланга надо посадить на клей. Возможно, получившийся верстак еще можно доработать в эстетическом плане и добавить немного веса к ножкам для прочности

Источник фото www.instructables.com/id/Work-Bench-Router-Table/?ALLSTEPS

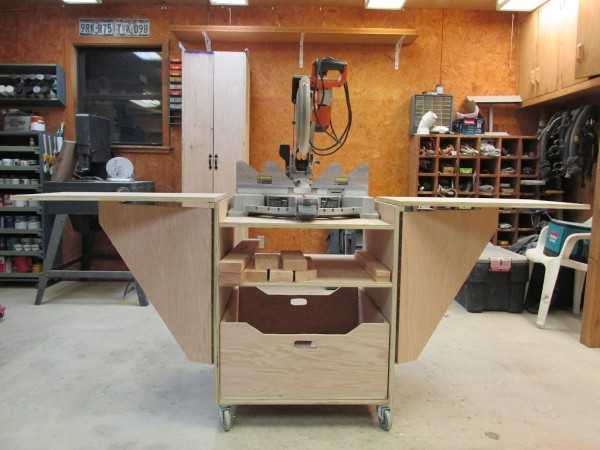

Раскладной верстак для торцовой пилы

Не все модели торцовочных пил имеют достаточно большие боковые опоры, поэтому длинные заготовки провисают, что конечно мешает качественной работе. Хуже того, нарушаются меры безопасности, ведь стол может просто опрокинутся. Поэтому боковые поддерживающие опоры должны быть достаточной длины, что не очень удобно. Лучший выход, это сделать раскладной верстак для торцовочной пилы, то есть сделать по бокам столы-расширения с упорами. Варианты могут быть разные, в данном случае автор предлагает изготовить компактный верстак, с боковыми откидными столами на плоских опорах. Это более целесообразно, чем использовать ножки, нагрузка на столы незначительная, поэтому такой вариант более удобный.

www.novamett.ru

Складной верстак для гаража и дачи своими руками

Содержание статьи

1. Складной верстак для гаража своими руками
2. Переносной  верстак для дачи своими руками
3. Универсальный верстак своими руками
4. Мини-верстак своими руками – видео

Отныне у вас не будет отговорок типа «я не умею делать верстак своими руками, поэтому делать его не буду». После прочтения этой статьи, а также совмещения полученной информации с информацией из первой части сделать верстак для вас станет плевым делом.

Складной верстак для гаража своими руками

1. Если пол гаража кривой – выровняйте его. Весь не обязательно, достаточно ту часть, где будет располагаться гаражный откидной верстак. Да, именно такой у нас и получится.

2. Делаете столешницу, склеив доски. Можно и не тратить на это время. Оторвите столешницу от ненужного стола или используйте уже неиспользуемую дверь. Главное, чтобы выбранный вами предмет был не слишком тяжелым, а то замучаетесь складывать и раскладывать верстак.

3. Вырезаете ножки. Для этого подойдут любые доски или бруски. Главное, чтобы они были крепкими. Как вы поняли, их будет четыре штуки.

Важное замечание: расстояние между боковыми ножками должно быть меньше половины длины столешницы. А то их не получится сложить. Когда увидите готовый вариант, поймете, о чем мы.

4. Находите или покупаете дверные петли в количестве пяти штук, а также перфорированные крепежи. Последними вы скрепите ножки, как показано на фото ниже:



Дополнительно поперечины с ножками можно скрепить саморезами. Их надо закрутить под углом с внутренней стороны.

5. Прислоните спаренные ножки к стене гаража (При этом расстояние между ними должно равняться длине столешницы) и прикрутите дверные петли.



6. Ориентируясь на фото выше, крепите к стене небольшую доску – ровно по высоте ножек. При этом толщина доски должна быть равна толщине ножки.

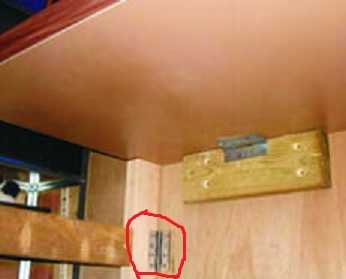

7. Ориентируясь на рисунок выше, крепите с помощью дверной петли столешницу к прикрепленной к стене доске.

В итоге в разложенном состоянии верстак для гаража будет выглядеть так:



А в сложенном – вот так:



Переносной верстак для дачи своими руками

При необходимости вы сможете его перевезти в квартиру. Места он много занимать не будет, так как может складываться. Он состоит из двух частей: съемная столешница и складное основание.

Изготовление верстачной столешницы

1. Делаете платформу из доски с габаритами 1700x190x35 мм.

2. Вырезаете ползун из древесины, чтобы он имел размеры 350х90 мм.

3. Вырезаете накладные планки из бука, с помощью которых соединяются ползун с платформой.

4. В платформе делаете 8 сквозных отверстий на расстоянии 173 мм друг от друга, а в ползуне – 3 на расстоянии 85 мм. Размеры всех отверстий одинаковые 3х3 см.

Сквозные отверстия позволяют обрабатывать детали разной длины.

5. Вырезаете из брусков квадратного сечения переставные упоры. Затем прикрепляете к каждому L-образный стальной профиль. Его толщина должна быть 1 мм.

6. Вырезаете планки и прикрепляете их саморезами к нижней части столешницы, предварительно сделав на них вырез, чтобы столешница во время работы не двигалась.

7. Устанавливаете на платформе поперечные тиски, а на ползуне – продольные.

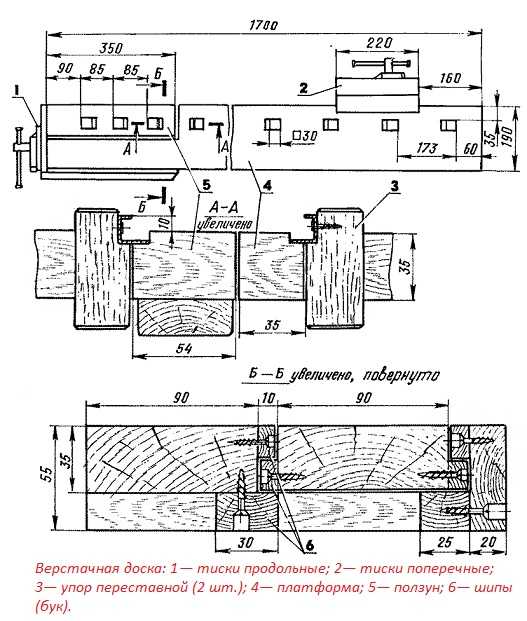

Вот в помощь вам чертеж по изготовлению столешницы складного верстака:



Изготовление складного основания

Вам необходимо вырезать доску соответствующих размеров, две рамы и разъемные подкосы.

Собирать основание необходимо так:

1. Кладете на пол планку и брусок-поперечину. Они должны быть параллельны.
2. Крепите к ним саморезами доску основания.
3. На верхнюю часть основания крепите три планки (они будут разделителями), а их концы соединяете еще одной планкой равной с ними по сечению.
4. Снизу к планке и бруску-поперечине прибиваете фанеру толщиной 3 мм. При этом она должна быть установлена заподлицо с доской.
5. К средней и правой разделителям крепите бобышки, чтобы верстачная столешница не двигалась во время работы.
6. Монтируете стойки на дверные петли. Стойки должны быть трапециевидными.

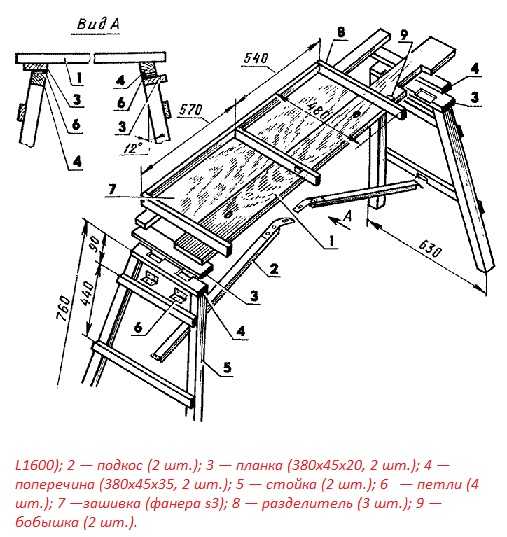

В помощь вам чертеж складного основания.

Универсальный верстак своими руками

1. Делаете основание из двух сварных рам и горизонтальных труб-стяжек сечением 20 мм. Крепить рамы и трубы необходимо болтами.

Можно сделать цельный каркас, используя уголки, размеры которых 32х32х3 мм.

2. Обшиваете стойки многослойной фанерой.

3. Ставите дверцы.

4. Делаете инструментальный ящик из досок, сечение которых 2х10 см, а в качестве крышки используете текстолитовую плиту толщиной 8 мм.

5. К ящику прикрепляете уголки, которые нужны, чтобы на них устанавливать верстачную доску.

6. На самой верстачной доске необходимо закрепить тиски, зажимную гребенку и выдвижной упор.

Если вам потребуется обрабатывать длинные детали, то дополнительно можно установить кронштейн.

Вот чертеж вам в помощь.



Эту идею предложил А. Литовченко из города Красноярск.

Мини-верстак своими руками – видео





На этом все.

www.infosborka.ru

Разборный верстак своими руками | Своими руками

Часто мне приходится работать с деревом.

Для удобства смастерил двое козел.

Если добавить к ним столешницу, получается компактный верстак.

Понадобилось: сосновые доски, лист фанеры 1520x1520x20 м,м сверло Форстнера d 22 мм, циркулярная пила, шуруповерт, дрель, рейсмус, фуганок, саморезы, шлифовальная машина, клей для древесины, деревянные шканты, шарнирные петли, евровинты.

---

Читайте также: Верстак своими руками – как сделать, фото и чертежи

---

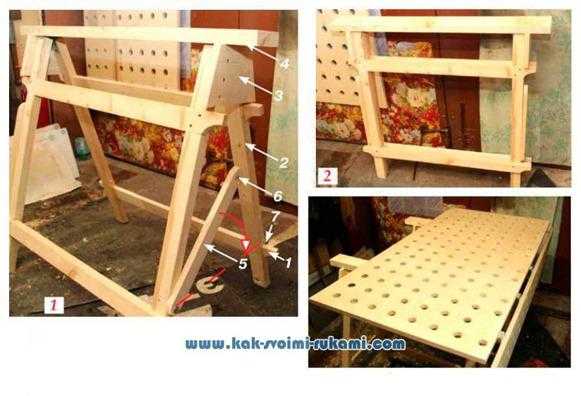

Конструктор столяра

Для изготовления козел выпилил из сосновых досок 4 рейки жесткости (1) и 4 бруска-стойки (2) (фото 1).В последних вырезал по одному пазу сверху и снизу. Скрепил через них бруски с рейками древесным клеем и следом саморезами — получились две рамки. Соединил их между собой петлями на шарнире.

По шаблону выпилил из доски две опоры трапециевидной формы (3). Прикрепил их саморезами сверху к боковинам козел. Просверлил в середине верхнего торца трапеций по одному отверстию, вставил в них шканты. Сверху на те уложил доску (4), которая будет служить подставкой для столешницы.

Для установки козел соединяю их по бокам двумя подвижными рейками (Б). Каждую закрепил одним краем (с помощью евровинта) снизу на боковине, на другом крае вырезал крючок (6). Цепляю с его помощью рейку на противоположную сторону козел на ввинченный (не до конца) евровинт(7)

По аналогичной схеме изготовил вторые козлы того же размера.

Когда ими не пользуюсь, поднимаю боковые рейки с крючками вверх и складываю изделие (фото 2).

Деревянные «соты»

Из листа фанеры вырезал столешницу для верстака. Она состоит из 2-х элементов шириной 1000 и 300 мм (последняя — откидная), соединенных между собой 5-ю шарнирными петлями. Для облегчения веса столешницы проделал в ней сверлом Форстнера множество отверстий. В них удобно крепить струбцинами детали при обработке. Готовую столешницу укладываю на козлы, т.е. стойки импровизированного верстака. Если не хватает рабочей площади, чуть сдвигаю заготовку в сторону и поднимаю ее откидную (меньшую) часть.

Выдерживает такой верстак нагрузку до 150 кг!

---

Ссылка по теме: Верстак регулируемый по высоте своими руками – фото и инструкция по изготовлению

---

Разборной верстак своими руками: фото

На заметку
Когда нужно распилить дрова на козлах, снимаю доску-подставку.

© Автор: Леонид Братанич, г. Балашиха. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

Верстак одновременно для циркулярки и электролобзика своими руками Универсальный верстак своими рукамиНЕДАВНО РЕШИЛ...

Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими...

Верстак для сада своими руками (фото и чертежи) Как сделать садовый стол-верстак своими...

Верстак своими руками для мастерской пошагово (+ чертежи) Делаем верстак своими руками для...

Тарелки и миски из дерева своими руками Как сделать тарелку из дерева Миски...

Ночник из светодиодов своими руками Как сделать ночной светильник своими...

Браслет из молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ ОБЫЧНОЙ...

---

Подпишитесь на обновления в наших группах.

Будем друзьями!

---

kak-svoimi-rukami.com

Верстак своими руками универсальный: как сделать

Для изготовления различных полезных в хозяйстве вещей важно иметь специальное рабочее место. В домашних условиях можно изготовить и сам верстак своими руками.

Вернуться к оглавлению

Виды и типы верстаков

Верстак — это специальный стол, позволяющий эффективно проводить обработку изделий из дерева или других материалов. Такой стол очень массивный, поэтому легко выдерживает механическую нагрузку при обработке деталей. Конструкция верстаков чаще бывает разборная, что облегчает их транспортировку. Во время работы деталь надежно закрепляется на поверхности верстака при помощи тисков, чтобы не появилось повреждений во время работы.

В зависимости от сферы применения верстаки бывают:

• плотничие;
• слесарные;
• столярные.

Плотницкий различается в первую очередь большим размером: его параметры составляют 1 м в ширину и 6 м в длину. Кроме того, на верстаке есть упоры для заготовок. Слесарный верстак своими руками изготавливают для выполнения различных работ, включая рихтовку, доводку, монтаж, регулировку и др. Сфера применения слесарного верстака, своими руками изготовленного — от небольших мастерских, станций автосервиса до предприятий. Слесарный верстак отличается надежностью конструкции, благодаря чему достигается высокая эффективность работы.

Наиболее удобными для использования считаются трансформеры, которые отличаются от обычных верстаков в первую очередь тем, что позволяют обрабатывать разные материалы: и древесину, и металлические заготовки. В зависимости от вида материала, верстаки самодельные можно разделить на металлические или деревянные. Для столярных работ подходит деревянный, а для гаража или в слесарную мастерскую лучше подойдет универсальный верстак из металла.

Слесарные верстаки могут быть разных видов: рассчитанные на одно или несколько мест. Наиболее удобным в эксплуатации считается простой одноместный верстак, стандартные размеры которого:

• высота: 0,8-0,9 м;
• длина: от 1,2 до 1,5 м;
• ширина: от 0,7 до 0,8 м.

Многоместные верстаки имеют большие размеры и удобнее в эксплуатации на промышленных предприятиях, в слесарных цехах или на крупных слесарных участках. В домашних условиях лучше использовать самодельный мини верстак.

Кроме того, слесарные верстаки различаются по количеству тумб: их может быть одна или две либо не быть вовсе. Отличия между верстаками с разным количеством тумб незначительны: только степень удобства использования. В сделанных своими руками верстаках для гаража легче хранить все необходимые инструменты.

Кроме того, существуют так называемые усиленные верстаки. Столешница для таких конструкций изготавливается из толстого листа стали (около 5 мм), а все составляющие скрепляются болтовым соединением.

Вернуться к оглавлению

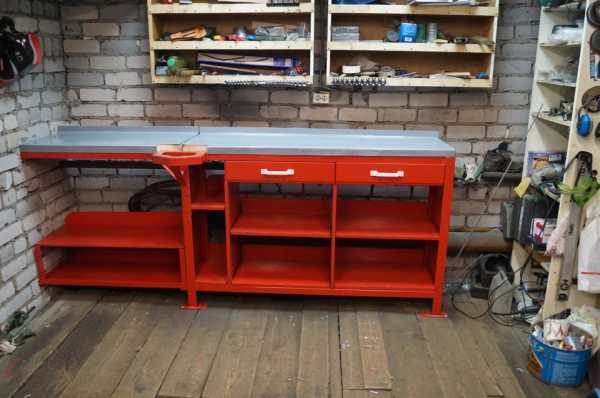

Слесарная конструкция

Слесарный верстак своими руками изготовленный для домашней мастерской должен обладать устойчивой и прочной конструкцией. Его высота должна быть отрегулирована так, чтобы было удобно его использовать. Основные конструктивные элементы верстака — это столешница и основание, называемое также подверстачьем. Для основания лучше всего использовать древесину сосны, а для столешницы — более твердые породы: древесину ясеня, дуба или бука.

Ширина столешницы может быть до 50 см, толщина — в пределах 70 мм. Длина может различаться в зависимости от предполагаемого вида работ. Подверстачье может быть стационарным или разборным. К основанию верстака обычно закрепляются доски. Их нужно защитить от износа и повреждений линолеумом, железом, алюминием или фанерой. К передней части столешницы и с каждого бока закрепляют бортики, чтобы не скатывались детали.

При обустройстве рабочего места рекомендуется подумать о безопасности. Изолировать верстак можно с помощью защитного экрана. Для присоединения электроинструментов к верстаку устанавливаются розетки и силовая линия.

Для крепления детали на слесарных станках используются тиски. Существуют разные типы верстаков для проведения различных видов работ:

• ручные;
• с параллельными губками;
• стуловые.

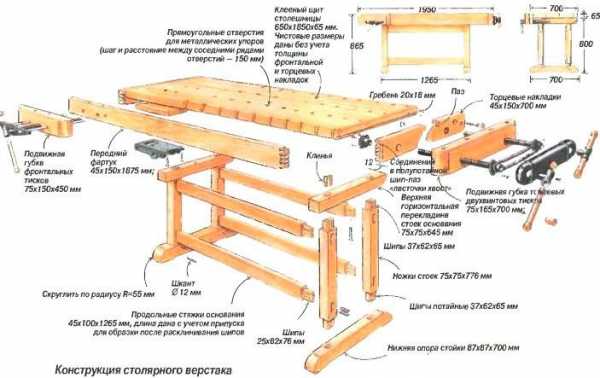

Столярный верстак своими руками изготовленный в своем оснащении имеет столярные тиски с ручным приводом. Тиски бывают неповортными, поворотными или инструментальными. Стуловые тиски имеют крепление, по форме напоминающее стул. Тиски этого вида применяют крайне редко, обычно для грубой работы. Специальные, как и универсальные, тиски используют для крепления деталей небольшого размера.

Вернуться к оглавлению

Перед началом работы

В первую очередь стоит определиться с типом основных работ. Если предполагается чаще работать с металлом, лучше сделать слесарный металлический верстак своими руками. Для обработки деревянных заготовок больше подходит столярный верстак. Прежде чем начинать обустройство рабочего места в гараже, лучше сразу определить место для него, учитывая стандартный размер устройства (80х80х150 см). Удобнее расположить устройство в той части помещения, где есть розетки и светильник.

Самодельный верстак должен иметь жесткий каркас, его можно сделать из трубы или уголков. Основная задача — обеспечить конструкции достаточную жесткость. Перед сборкой конструкцию рекомендуется проверять несколько раз и при необходимости вносить изменения.

Перед тем как сделать верстак, стоит составить подробный чертеж, указав расположение элементов конструкции. В первую очередь стоит решить, как лучше расположить столярные тиски: для правшей устанавливать слева, для левшей — наоборот. Стоит спланировать расположение крыльев, которые будут удерживать детали.

Для изготовления каркаса и ножек стола используется строганый брус. Для изготовления столешницы нужно несколько досок толщиной 5 см. Можно изготовить рабочую поверхность и из других материалов, например, из двери или ДСП с ровным покрытием. Крепления нужно выбирать с учетом конструкции. Также для работы предстоит приобрести крепежные элементы.

Вернуться к оглавлению

Этапы сборки

Сборка самодельных верстаков проходит в два шага: сначала собирают основание, а затем — столешницу. Для изготовления рамы из брусьев 100х70 мм собирают раму и соединяют ее перемычками — брусьями 100х50 мм. В результате должен получиться прочный каркас. Перемычки устанавливают в полуметре от пола, далее монтируют полочки для инструментов. Брусья соединяются способом «шип-паз», или вместо него применяют саморезы.

Если предстоит сделать складной верстак, можно соединить составляющие рамы металлическими уголками. При этом в первую очередь изготавливают пазы, шипы, а потом собирают саму раму согласно чертежу. Далее проклеивают места соединения и закрепляют их струбцинами.

Затем можно переходить к установке столешницы. Если предполагается собрать ее из нескольких досок, то их нужно сложить вместе и подогнать размер. Делать столешницу нужно с таким расчетом, чтобы она была немного больше, чем основание устройства — тогда будет удобнее работать и чистить поверхность.

Поверхность столешницы нужно отшлифовать несколько раз, чтобы она была ровной. Затем обработать олифой, чтобы во время работы не получить травмы от щепок. Готовую столешницу устанавливают на основу и присоединяют металлическими уголками.

Тиски монтируют на уже готовую столешницу — для этого в ней должны быть предусмотрены углубления, так, чтобы губы тисков и поверхности столешницы располагались на одном уровне. Тиски закрепляют с помощью гаек и болтов.

Кроме тисков, нужно сделать на столешнице упоры. Проще всего сделать упоры прямоугольной формы или колки. Для них в столешнице делают отверстия на расстоянии, равном 1/2 хода тисков. Использование верстаков для гаража, своими руками изготовленных, позволяет обустроить пространство наиболее оптимальным образом.
