Складной рабочий стол для мастерской – верстак – незаменим там, где проводится обработка заготовок любой конфигурации из дерева, металла, пластика или стекла. Передвижная конструкция для столярных работ очень удобна в использовании – ее металлические опоры складываются. Столешница верстака изготовлена из толстого прочного листа ДСП, в котором просверлены технологические отверстия различного диаметра, предназначенные для закрепления станков и рабочих инструментов. В изготовлении подпорок, удерживающих конструкцию, всегда используют сверхпрочный металл
Опытные столяры высоко оценивают профессиональные складные верстаки, их удобство и эффективность для работы. В статье рассказывается о верстаках для домашней мастерской, получивших высокие оценки у профессионалов.
Столярный верстак «Вольфкрафт» от известного немецкого производителя характеризуется высоким уровнем устойчивости. Толщина металла, из которого собран, 1,5 мм. Образец не дает люфтов, а прочная столешница изготовлена из толстого листа ДСП. Master 600 позволяет проводить работы при помощи механического или электрического инструмента различной мощности. Единственное нарекание, относительно конструкции этой модели, касается отсутствия ограничительной кромочной ленты.
Энкор 14218
Верстак складной «Энкор 14218» относится к универсальным многофункциональным приспособлениям, специально предназначенным для удобной обработки заготовок из различных материалов. Для работы с круглыми деталями производители предусмотрели столешницу, состоящую из двух поворотных частей, каждая из которых может устанавливаться под углом 45 и 90 градусов.
Энкор 14220
Верстак складной «Энкор 14220», размером 605х640 мм, может регулироваться в широком диапазоне величин по высоте. Предусмотрена регулировка наклона и поворота рабочей части стола, изготовленной из ДСП, что существенно упрощает обработку заготовок различной конфигурации. Столешница зафиксирована независимыми винтовыми парами, снабжена технологическими отверстиями для пластиковых упоров и крепежа обрабатываемых деталей.
Bosch PWB 600
Удобный верстак Bosch PWB 600 обеспечивает безопасную работу. Для его быстрой сборки не требуется применение специальных инструментов.
Алюминиевый верстак Бош легко складывается и не занимает много места, что упрощает его хранение и перевозку.Black&Decker WM 825
Немецкие производители снабдили верстаки Black&Decker модели WM 825 системой синхронизации, благодаря которой стала возможна фиксация заготовки одной рукой. Для комфортной работы с длинным пиломатериалом предусмотрен специальный вертикальный фиксатор. Раскладной мобильный верстак Black&Decker может регулироваться по высоте до уровня 800 мм или 620 мм. Габариты в собранном виде составляют 830х740х200 мм.
KETER 38730
Верстак столярный складной KETER 38730 имеет небольшой вес и габариты. Удобная ручка позволяет легко переносить с места на место. Его можно хранить в кладовке, так как в собранном виде передвижной рабочий стол имеет ширину 110 мм. Сборка займет меньше минуты. Чтобы заготовка была надежно зафиксирована на станке, предусмотрены специальные струбцины, которые есть в комплекте к столу.
Довольно просторный в разложенном виде, складной верстак KETER без проблем выдерживает нагрузку до 450 кг.
Scheppach UMF1600
Металлический складной козел этой модели в большинстве случаев предназначается для фиксации торцовочных и комбинированных пил, а также рейсмусных строгальных станков. Оборудование снабжено передвижными кронштейнами, что дает возможность работать со станками и устройствами разных габаритов. В данном случае возможна регулировка по высоте за счет передвижных упоров для заготовки
Sturm 1075-03-88
Складные верстаки Sturm изготавливаются из прочного ДСП, снабжены разнокалиберными отверстиями, специально предназначенными для фиксации рабочих устройств и механизмов. Дополнительный фиксационный инструмент, идущий в комплекте со столами данной модели, представляет собой всевозможные пластиковые зажимы, надежно удерживающие заготовку на посадочном месте.
Металлические опоры верстака «Штурм» могут складываться, что существенно облегчает его транспортировку и хранение.
Unipro 16900U
Верстак универсальный складной Unipro 16900U позволяет обрабатывать заготовки, вес которых не превышает 100 кг. Стол отличается небольшими размерами и малым весом, поэтому с его перевозкой и хранением проблем не возникнет.
Metabo Flexo 500
Верстак Metabo Flexo 500 относится к многофункциональным устройствам, универсальность которых обусловлена оптимальными габаритами и сверхпрочной металлической рамой. На такие столы можно устанавливать дисковые пилы, электролобзики и фрезерные станки настольного типа. В качестве крепежных элементов выступают специальные винтовые элементы, установленные под столешницей.
Изделие укомплектовано регулируемыми ножками, позволяющими устанавливать оптимальную высоту.
При необходимости ширина рабочей поверхности может увеличиваться за счет специальной оснастки в боковой части конструкции.
Brigadier (Бригадир)
Мобильные столярные верстаки Brigadier выдерживают нагрузку на столешницу из МДФ до 100 кг. Удобно то, что конструкция позволяет регулировать высоту рабочей поверхности и угол ее наклона. Швейцарские изделия традиционно характеризуются отличным качеством сборки, длительным эксплуатационным периодом. В комплекте к столу прилагается набор упоров, обеспечивающих безопасную и комфортную обработку заготовок из различных материалов.
Модель | Материал столешницы | Габариты, мм | Вес, кг | Цена, руб |
Wolfcraft Master 600
| МДФ | 670 x 600 x 950 | 15,2 | 10075 |
| Энкор 14218
| ДСП | 605х240х800 | 8,3 | 2090 |
Энкор 14220
| ДСП | 605х240х800 | 5 | 3150 |
Bosch PWB 600
| Бамбук |
834х680х553 | 11,6 | 10141 |
Black&Decker WM 825
| ДСП | 836x700x190 | 14,24 | 6999 |
KETER 38730
| Пластик | 850х550х755 | 12,36 | 8655 |
Scheppach UMF1600
| Металл | 1. | 12,5 | 4500 |
Sturm 1075-03-88
| ДСП | 640х520х790 | 15 | 1470 |
Unipro 16900U
| МДФ | 520х635х780 | 7,2 | 2639 |
Metabo Flexo 500
| Сталь | 674х478х878 | 15 | 16415 |
Brigadier | МДФ | 850х600х625 | 8,2 | 2991 |
000 х 580 х 810Похожая запись
You missed
Adblock
detector
Складной верстак — изделие, удобное для любого домашнего мастера
Предметом моей сегодняшней статьи станет складной верстак.
В качестве примера, я расскажу вам об изделии марки Keter. Эта фирма является ведущим мировым изготовителем изделий из пластмассы. Многим россиянам она известна, благодаря своим емким, удобным и прочным органайзерам. Раскладные верстаки этой марки также должны прийтись по вкусу многим домашним мастерам.
Содержание
- 1 Складной верстак: высокая прочность и мобильность
- 2 Порядок установки верстака
- 3 Чем укомплектован складной верстак и порядок работы с ним
Складной верстак: высокая прочность и мобильность
В традиционном понимании верстак – это нечто огромное и неподъемное и, благодаря этому, очень устойчивое и надежное. Едва ли найдется такой мастер, который решил бы сделать себе его из пластмассы. Уж больно ненадежным и легким кажется этот материал. Однако современные технологии позволили реализовать и такое решение.
А не хотите ли вы сделать самодельный верстак? Руководство к действию здесь…
Складной верстак, отзывы покупателей о котором носят в основном положительный характер, очень компактен.
- длина – 840 мм;
- ширина – 550 мм;
- толщина в сложенном состоянии – 110 мм.
Вес этого складного рабочего стола составляет лишь 11,5 кг. Поэтому его спокойно можно перевозить в багажнике и даже переносить в руках.
Эта легкость и мобильность никоим образом не сказываются на надежности верстака: он способен без малейшего вреда для себя переносить нагрузки более 450 кг.
Порядок установки верстака
В свернутом состоянии складной столярный верстак напоминает очень тонкий чемодан. Эту схожесть с чемоданом дополняет и наличие ручки для его переноски. Превращение же этого «чемодана» в надежный и устойчивый рабочий стол производится чрезвычайно быстро. Это происходит всего лишь за 1-2 секунды.
Как же это делается?
Если вы решите купить подобный складной верстак, то с двух его сторон вы обнаружите стопоры, удерживающие его в свернутом положении.
Помимо верстака, настоящему мастеру нужны и инструменты.
Какие? Узнайте здесь!
Чтобы перевести изделие в рабочее положение, достаточно взять его за рукоятки и большими пальцами потянуть за стопоры.
Ножки верстака и его нижняя плоскость опускаются под собственной тяжестью. И он оказывается полностью разложенным.
Чтобы складной верстак стал совершенно устойчивым, необходимо поднять вертикальную распорку, установленную на нижней плоскости.
Если в окошке рабочей поверхности появился красный индикатор, это значит, что изделие собрано правильно и что оно полностью готово к работе.
Если вы хотите побольше узнать об инструментах для работы по дереву и о поделках, выполняемых с их помощью, обязательно ознакомьтесь с материалом по этой ссылке.
Чем укомплектован складной верстак и порядок работы с ним
В комплект складного верстака для столярных работ входят две струбцины. В сложенном состоянии они уложены в ложементы нижней плоскости. Причем уложены так, что выпасть им оттуда совершенно невозможно.
Для установки струбцин на рабочей поверхности имеются специальные пазы. Прочное удержание узлов обеспечивается как конфигурацией пазов, так и формой хвостовиков самих струбцин.
Родные струбцины можно дополнить дополнительными. Например, угловыми, как здесь…
При работе губки струбцин подводятся вплотную к обрабатываемой детали. Надежность ее фиксации обеспечивается путем нажатия на соответствующие рукоятки.
Поскольку обрабатываемая деталь прочно зажата и складной верстак совершенно неподвижен и стабилен, можно спокойно производить любую операцию.
При необходимости струбцины можно установить и в другом положении.
Итак, если для домашней мастерской вам требуется рабочая поверхность, можно смело приобретать складной верстак. Его малый вес и большая мобильность всегда позволят взять это изделие туда, где оно вам необходимо.
Складной верстак | Ана Уайт
Сложность
Новичок
|
Хотите начать строительство, но места мало? Эта складная рабочая станция занимает всего 4 квадратных фута и имеет много места для хранения.
Он раскладывается, образуя рабочее пространство хорошего размера.
Бесплатные пошаговые планы со схемами и списком покупок и вырезов на сайте Ana-White.com
Закрепить на потом!
Строительство очень похоже на приготовление пищи. Если у вас есть кухня и основные инструменты, все возможно. Но если вы готовите на земле, без ваших приборов, посуды и ножей, хранящихся в случайных местах вашего дома, практически невозможно что-либо создать.
То же самое относится и к строительным проектам. Вам нужен специальный рабочий центр со всеми инструментами в одном месте. Поэтому, когда вы хотите работать над проектом, вы точно знаете, где что находится, и у вас есть чистое рабочее пространство, готовое для вашего творчества.
Но что, если у вас мало места? Я только что вернулся из поездки к сестре, и мы смогли создать складной верстак, вмещающий все необходимые инструменты, всего на 4 квадратных фута, но он раскладывается до столешницы площадью 12 квадратных футов.
Он узкий, поэтому его можно поставить у стены гаража и при этом легко обойти.
Вы также можете хранить складной верстак инструментами наружу, чтобы всегда было легко получить доступ к дрели или ручным инструментам.
Для использования просто выкатите верстак, зафиксируйте колесики и поднимите столешницу. Столешница представляет собой просто кусок фанеры толщиной 3/4 дюйма стандартного размера 4 х 2 фута (обрезка не требуется).
Простая конструкция позволяет легко крепить к фанере.
Хранилище и инструменты очень доступны, когда верстак используется.
Мы добавили выдвижной ящик для мелких инструментов и организации винтов, но инструменты не являются обязательными.
Этот складной верстак идеально подходит для тех, кто хочет время от времени работать над проектами, не имеет много места и хочет, чтобы все его инструменты были в порядке.
Складной верстак Видеоурок
Мы засняли этот процесс сборки, это довольно простая сборка.
Посмотрите руководство, чтобы узнать много советов и рекомендаций.

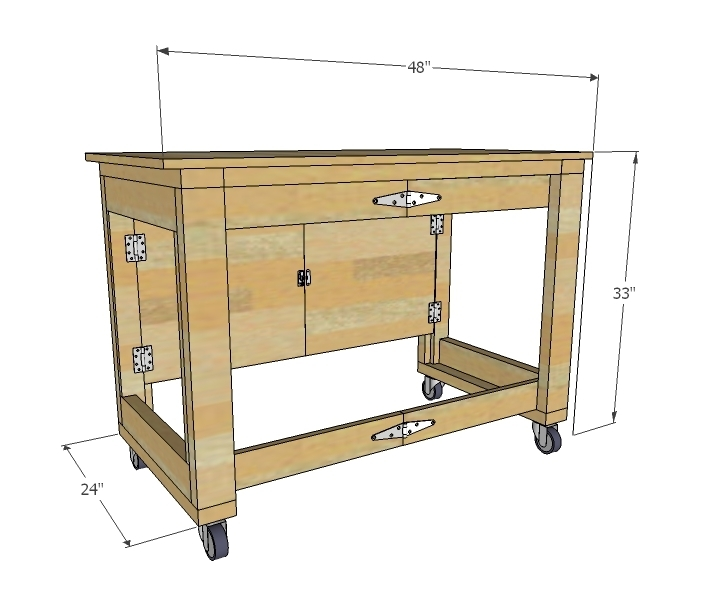

Чертежи складного верстака
Чертежи этого складного верстака приведены ниже. Если вы строите, поделитесь публикацией, нам нравится видеть, как получаются ваши проекты.
Размеры
Рабочая поверхность 4 х 3 фута, в сложенном состоянии около 1 фута в глубину х 4 фута в ширину и 3 фута в высоту0070
Дополнительный ящик
- 1–1×3 @ 8 футов в длину
- Фанера 1/4 дюйма для дна ящика
- Направляющие полного выдвижения 1–12 дюймов
- Гвозди 3/4 дюйма и столярный клей для крепления фанеры 1/4 дюйма к днищу
Список вырезов
- 2 — 1×12 @ 48″
- 3 — 1×12 @ 30-1/2″
- 2 — 2×4 @ 48 дюймов
- 1 — 1×12 @ 31-3/4″
- 2 — 1×12 @ 14 дюймов
- 1 — 3/4″ фанера @ 48″ x 36″
- Ножки 2×4 обрезаны под углом 5 градусов, чтобы соответствовать высоте роликов
Выдвижной ящик следует обрезать следующим образом: —
- 2 — 1×3 @ 12″
- 2 — 1×3 @ около 29 дюймов — измерьте наименьшую часть отверстия, вычтите 1 дюйм для направляющих ящика, 1-1/2 дюйма для боковин ящика, а затем дополнительно 1/4 дюйма для свободного хода
- Нижняя часть ящика на 12 дюймов x примерно 30-1/2 дюйма или 1-1/2 дюйма больше, чем передняя и задняя часть ящика 1×3
Инструкции
Шаг 1
Прикрепите верх и низ к разделителям и бокам 2-дюймовыми винтами, используйте три винта на соединение.
Шаг 2
Проверьте квадратность проекта, взяв противоположные диагонали и убедившись, что они совпадают. совпадают. При необходимости отрегулируйте.
Прикрепите 2 x 4 к задней части с помощью винтов 2-1/2 дюйма сверху, снизу и по бокам, а также разделители.
Шаг 3
Сначала прикрепите более длинную полку с помощью 2-дюймовых винтов, по три винта на соединение.
Затем добавьте полки меньшего размера.
Высота полки может быть любой, можно добавить больше полок.
Шаг 4
Дополнительный ящик:
Измерьте внутреннюю часть того места, где вы хотите разместить ящик. Измерьте спереди, сзади и посередине, чтобы найти самую маленькую точку.
Обрежьте ящик по размеру, для большинства направляющих ящика требуется зазор 1/2 дюйма на каждую направляющую ящика. Вам также необходимо учитывать толщину боковин ящика 1×3. убедитесь, что ящик подходит — вы всегда можете передвинуть направляющие ящика позже, если ящик слишком мал, но слишком большой ящик трудно починить.
Используйте 2-дюймовые винты, чтобы построить ящик, и 3/4-дюймовые гвозди, чтобы прикрепить дно к ящику.
Шаг 5
Установите ящик на направляющую так, чтобы он оказался ниже задней части 2×4.
В видео есть много советов по установке этого ящика, так что смотрите, это сэкономит ваше время.
Шаг 6
Привинтите колесики к основанию изделия.
Шаг 7
Прикрепите фанерную панель 3/4″ к верстаку 2×4 с помощью шарнира фортепиано. Когда шарнир опущен, шарнир фортепиано будет полностью открыт.
Шаг 8
Отрежьте один конец оставшейся части 2×4 под углом 5 градусов.
Держите рабочий стол так, чтобы он был на одном уровне с землей.
Поместите 2×4 со скосом 5 градусов на землю рядом со столешницей и проследите, где она встречается с нижней стороной столешницы.
Отрежьте линию со скосом 5 градусов.
Установите ножку с 3-дюймовым шарниром.
Повторите для второй ножки.
Установите магнитную застежку так, чтобы плоская магнитная деталь находилась на нижней стороне столешницы, а большая магнитная деталь находилась сбоку от ножек, магнитная.
направленный в сторону нижней части столешницы.
Также установите застежку на крючок и проушину сбоку на 1×12, чтобы держать проект закрытым, когда он не используется.
Тип проекта
Планы мастерской и гаража
Планы верстака
Комната
Хранение и организация
Комментарии — Нажмите, чтобы просмотреть комментарии 22 августа 2021 г.
Если вы читали какие-либо из моих предыдущих статей, то знаете, что я создаю новую настольную пилу, оснащенную настольной настольной пилой и фрезерным столом.
В этом пятом видео я покажу вам, как сделать этот боковой складной столик и что он может предложить. Я положу его на левую сторону верстака.
Спецификации бокового откидного столика для верстака DIY
Это 3D-модель, включенная в планы, которые можно приобрести на моем веб-сайте. Здесь вы можете видеть, что я использовал только одну твердую фанерную доску, чтобы сделать столешницу оригинального дизайна.
В моем случае я немного изменил дизайн, поэтому взял доску, похожую на МДФ, но чуть жестче и с меламиновым покрытием с обеих сторон, которая, как мне показалось, идеально подошла для этого верстака. И методы, и материалы вполне допустимы.
Чертежи мобильного верстака
Это рама, самая важная часть складного стола. Это позволит мне открывать и закрывать таблицу довольно быстро и удобно, а также сделает таблицу более надежной.
Как пользоваться верстаком Боковой складной стол
Я собираюсь провести несколько тестов, чтобы продемонстрировать возможности этого складного стола.
Во-первых, я поставлю это регулируемое приспособление, чтобы я мог поддерживать и работать с большими заготовками, когда стол сложен. После того, как зажимы были затянуты, детали надежно закреплены на верстаке.
Это сочетание алюминиевого Т-образного профиля и правильных зажимов очень удобно и универсально.
Эти виды зажимов никогда не поворачиваются и могут оставаться в желаемом отверстии, поэтому вы можете очень быстро менять заготовки.
Я могу поставить такой же зажим на столешницу, чтобы он служил упором при горизонтальной резке. Это также позволит мне выполнять другие виды работ, которые требуют остановки заготовок, например, при использовании рубанка и выравнивании заготовок.
Комбинация Т-образных профилей, расположенных вертикально и горизонтально, очень удобна при выполнении таких резьбовых соединений. Это также позволит мне удерживать небольшие деревянные заготовки, например, для соединения «ласточкин хвост».
Теперь я открою стол, чтобы показать больше его функций.
Я использовал зажимы с застежкой, чтобы надежно зафиксировать стол в закрытом состоянии. В открытом состоянии стол довольно прочный, но мы должны быть осторожны, чтобы не оказывать слишком сильное давление на дальний конец.
Эта часть стола должна использоваться в качестве опоры или для сборки мебели или резки длинных деталей с помощью настольной пилы.
Стол имеет длину 123 см и глубину 65 см в открытом состоянии.
Как использовать Боковой складной стол с выдвижной тележкой
Я собираюсь разблокировать выдвижную тележку, чтобы сделать несколько надрезов. Я также установлю его ограждение и опору, которая вместе с этим ящиком позволит мне использовать каретку для резки больших заготовок. я
Я оставил выдвижную каретку и откидной стол на одной высоте, но при откручивании винтов, фиксирующих каретку, она поднимается на несколько десятых миллиметра, чего достаточно для улучшения работы.
Первым преимуществом откидного стола является, конечно же, то, что он позволяет размещать более длинные заготовки, чтобы их было удобнее резать. Также, когда мне нужно использовать выдвижную часть ограждения выдвижной тележки.
Эту полоску доски (третье фото) я буду использовать для более аккуратного вырезания заготовок большего размера. Я держу его в задней части скамейки.
