Слесарный верстак своими руками 300 фото, чертежи, инструкции

верстак слесарный своими руками

Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.

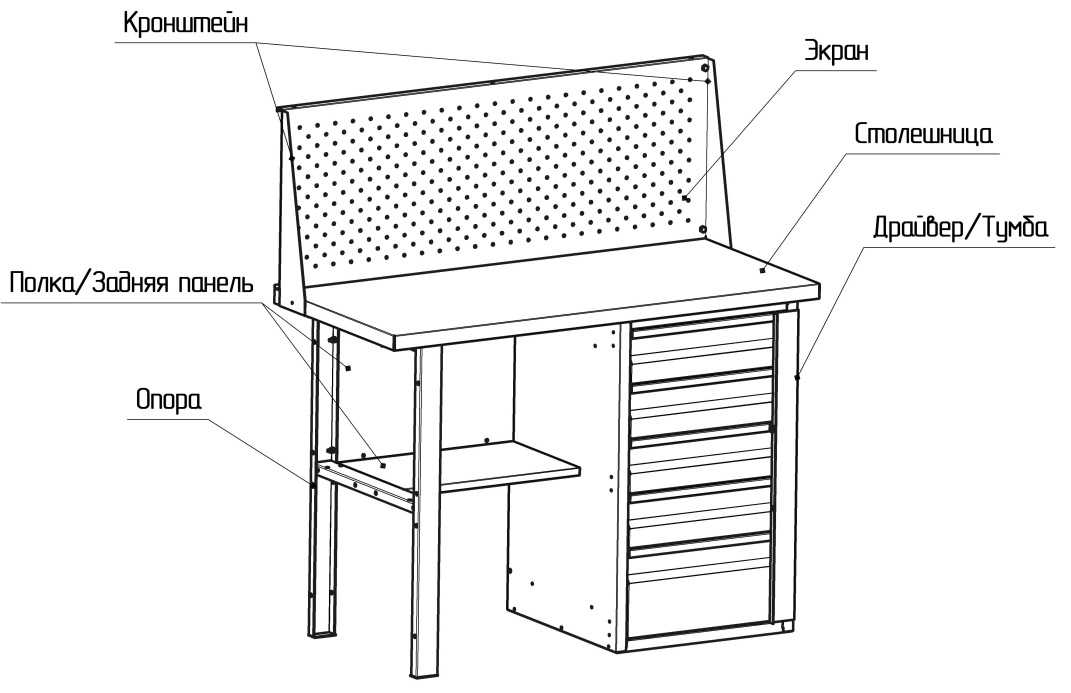

Что собой представляет слесарный верстак? В идеале это металлический каркас с прочной столешницей, ящиками для хранения инструментов и вспомогательным оборудованием, в первую очередь речь идет о тисках, без них сложно проводить какие либо работы. Все это можно сделать самостоятельно, даже тиски, сложнее решить, куда этот верстак поставить, если у вас нет гаража или сарайчика. Впрочем, это уже другой вопрос.


Верстак слесарный с тисками

Хороший пример, как сделать слесарный верстак своими руками из подручных материалов

. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.



Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

  •

Источник фото www. instructables.com/id/Super-workbench/?ALLSTEPS

Слесарный верстак своими руками чертежи

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано,

дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

  • Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
  • Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
  • Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
  • Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

  •

Источник фото kak-cdelat. ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

Верстак слесарный двухтумбовый

Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

Чертежа с размерами, к сожалению, нет, ориентируйтесь на высоту 850, длину 2210 глубиной 680. Полок, как видите, много, но они не глубокие. Также предусмотрена горизонтальная полка для пластиковых контейнеров. Инструментальный перфорированный щит с множеством отверстий изготавливается отдельно.

  •

Источник фото ruki-zolotye. ru/sovety-mebelschiku/verstak-v-masterskuyu.html

Верстак слесарный своими руками

Мастер класс по изготовлению слесарного верстака своими руками с пошаговыми фотографиями и схемой, где показаны размеры, а также обозначены металлические (синим) и деревянные (желтым) части. Для каркаса использовалась профильная труба 60х40х2, для ребер жесткости уголок 40х40х4, контур столешницы закрыт уголком 50х50х4, сама рабочая поверхность состоит из доски толщиной 5 см, сверху закреплен 2-х миллиметровый металлический лист. Боковые стенки и полки деревянные, изготовлены из досок. Из чего делать ящики, большого значения не имеет, в данном случае они металлические. Чтобы было удобней пользоваться, для ящиков сделаны «салазки».



Для изготовления верстака автор использовал сварку, хотя собрать можно и при помощи болтов. Правда это дольше, сверлить отверстия в металле не легкая работа, тем более что отверстий понадобится очень много, плюс постоянно надо будет точить сверла.

В общем, лучше достать сварочный аппарат, так быстрей и надежней. Чтобы придать конструкции дополнительную жесткость, используйте для боковых панелей кронштейны.

  •

Источник фото littlehobby. livejournal.com/14188.html

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол. Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части.

Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

  •

Источник фото: www. ibuildit.ca/Workshop%20Projects/steel-table-1.html

Слесарный верстак для гаража

Гараж без верстака, это, конечно, не то. Вот только зачастую элементарно не хватает места чтобы соорудить солидную конструкцию. Автор, который сделал этот слесарный верстак для гаража, нашел простое решение, переделав инструментальную тумбу Vorel.





Кроме тумбы понадобилась еще 12 метров профильной трубы и металлические полосы. Как он эту идею воплотил в жизнь, смотрите на пошаговых фотографиях.

  •

Источник фото www. drive2.ru/c/1329075/

Металлический верстак

Привлекательный стильный столик верстак, такой можно даже в квартире поставить. Фото с англоязычного сайта, сразу видно, что сделано по европейски. Впрочем, для тех, кто ценит стиль и уют, подходящая конструкция. В принципе, обычный металлический стол, только с изогнутой поперечиной, также имеются регулируемые ножки. Картину завершает продуманное освещение и барный стул. Пожалуй, в гараже будет неплохо смотреться, не стыдно и друзей позвать.

  •

Источник фото www.12-gaugegarage.com/blog-5/index.html

Тиски слесарные своими руками

Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками. Конструкция этого приспособления не такая уж сложная. Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб. Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

  •

Источник фото jayscustomcreations. com/2015/03/making-a-metal-vise-from-square-tubing/

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.
Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

  •

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

  •

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

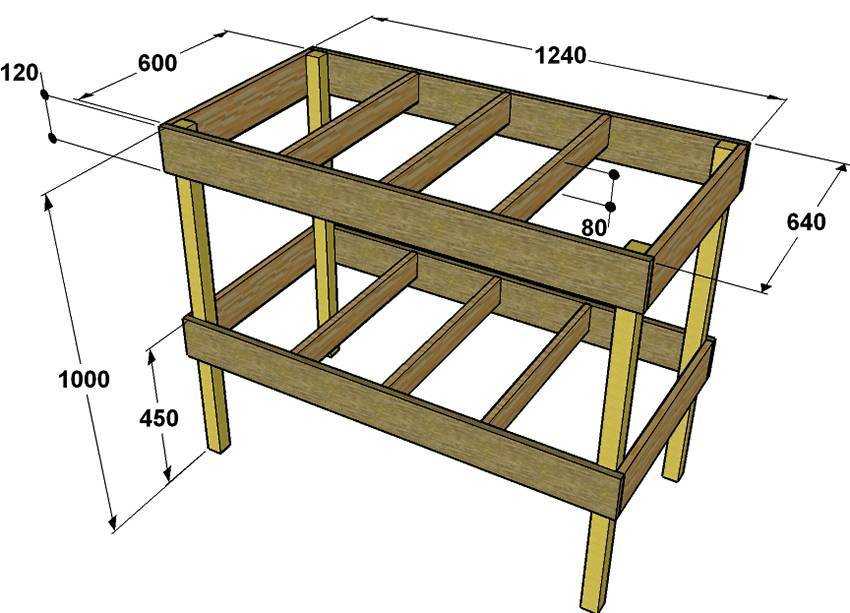

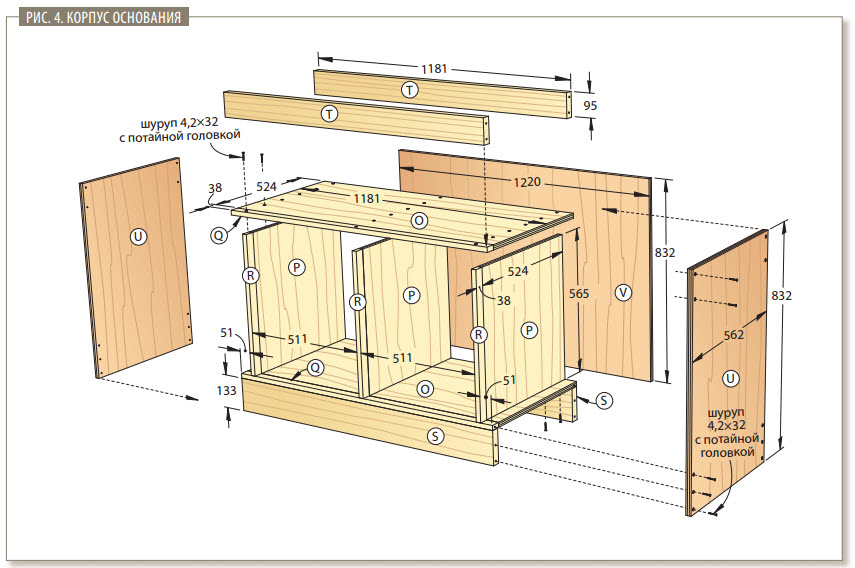

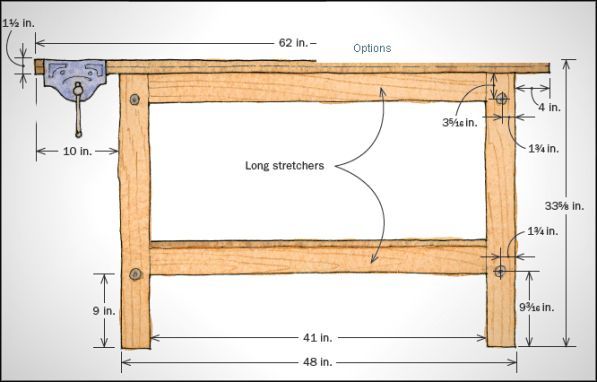

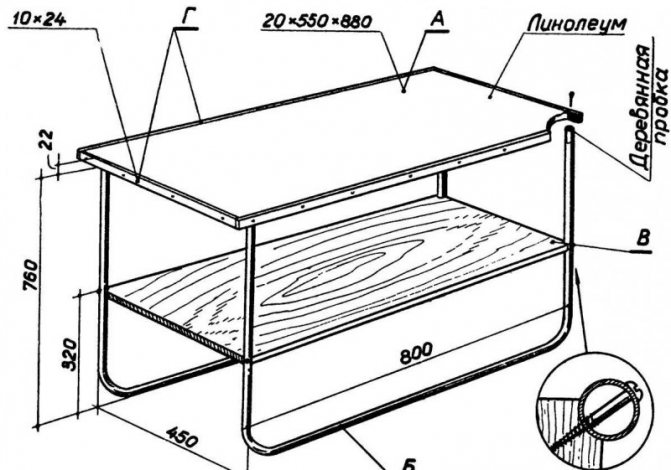

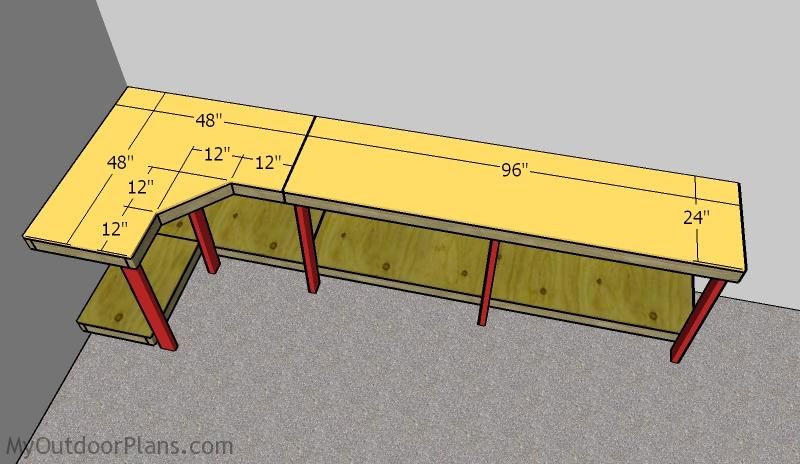

Слесарный верстак своими руками чертежи

  •

Слесарный верстак своими руками 100 фото

  •





Другие материалы в этой категории: « Верстак столярный своими руками 800 фото, чертежи, пошаговые инструкции Верстак складной своими руками 500 фото, чертежи, инструкции »

чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

Верстак является одним из наиболее важных и необходимых устройств в гараже. На рынке есть множество их разновидностей, но можно собрать конструкцию самостоятельно своими руками. В качестве основы для неё чаще всего используется металл, который отличается надёжностью и долговечностью.

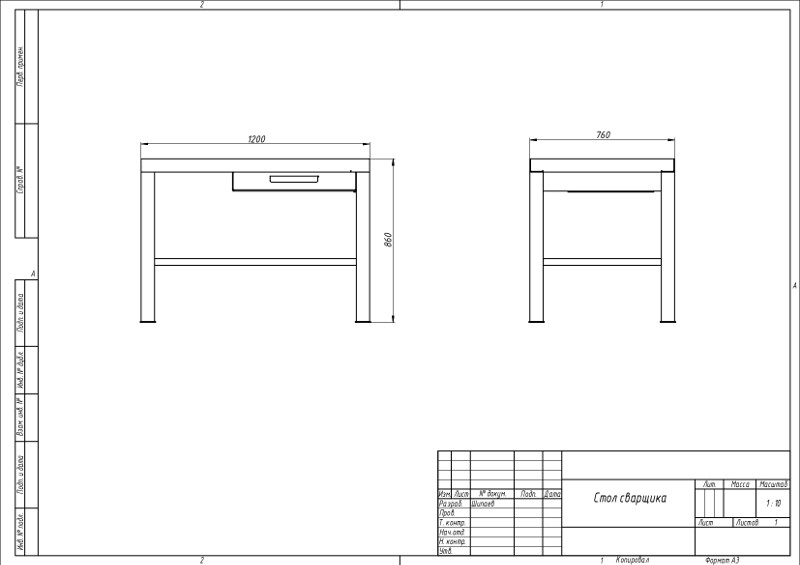

Чертежи и размеры

Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

Материалы и инструменты

Для того чтобы собрать верстак в гараж своими руками, потребуются такие инструменты, как:

  • сварочный аппарат с электродами;
  • уровень;
  • шуруповёрт;
  • дрель;
  • болгарка, оборудованная шлифовальным диском и кругом для резки металла;
  • рулетка;
  • электрический лобзик, предназначенный для раскроя фанерных листов.

Следует также использовать защитные приспособления и спецодежду. Для выполнения процедуры потребуются следующие материалы:

  • квадратная труба 6Х4 см, длиной в 24 м и толщиной в 2 мм;
  • полоска стали шириной в 4 мм, длиной в 8 м, толщиной 4 мм;
  • лист стали для держателей ящиков толщиной в 2 мм;
  • фанерный лист толщиной в 1,5 см;
  • шурупы;
  • анкерные болты;
  • уголки 5Х5 см, длиной в 6,4 м и толщиной в 4 мм;
  • уголки 4Х4 см, длиной в 6,75 м и толщиной в 4 мм;
  • лист стали для столешницы 2,2Х0,75 м, толщиной в 2 мм;
  • деревянные доски толщиной в 5 см;
  • направляющие для ящиков в столе;
  • саморезы по металлу;
  • краска по металлу и дереву.

Инструкция по изготовлению

Верстак, который будет сконструирован из указанных материалов, обладает длиной в 2,2 м и шириной в 75 см. Такие внушительные габариты позволят расположить в углах стола тиски, наждак и прочий инструментарий.

Сборка основы

Конструирование каркаса верстака проводят по следующему алгоритму:

  1. Раскраивают материал на составные частицы. Профильная труба необходима для того, чтобы сформировать основу. Уголок из стали требуется для создания ребёр, придающих механизму прочности. Его разделяют на несколько частей, после чего на нём собирается силовая основа. Она пригодится в изготовлении окантовки для столешницы. На неё впоследствии сверху поместят доски. Для того чтобы сконструировать направляющие, на которых будут зафиксированы боковые панели, требуется использовать стальную полоску. Она пригодится в качестве основы кронштейнов, которыми скрепятся фанера и коробки. Ящики стола выполняются из фанерных листов.
  2. После этого переходят к свариванию силовой основы устройства. Процедура начинается с соединения частей столешницы — двух труб по 220 см и двух по 75 см. Каркас требуется сварить таким образом, чтобы сверху на него поместить ещё одну основу, которая бы состояла из уголков. Внутрь неё укладываются доски от столешницы. Для того чтобы провести армирование столешницы, необходимо наварить ещё ряд труб из стали через каждые 40 см. Они нужны для выполнения функций рёбер прочности.
  3. Следующим этапом в сборке верстака является приваривание по его краям четырёх боковых ножек. Длина каждой из них составляет 90 см. Для того чтобы конструкция стала более крепкой, необходимо приварить силовые промежутки между ножками устройства.
  4. После этого базовую основу следует считать законченноц и переходят к свариванию конструкции для коробок. В этом случае используют трубы из стали, на основе которых делают каркасы квадратной формы. Их необходимо приварить к столешнице с обеих боков стола. За счёт наличия продольных рёбер прочности происходит их укрепление.
  5. Затем начинают изготавливать основу для столешницы. Для этого потребуются четыре уголка из стали. Длина двух из них составляет 220 см, а длина двух остальных – 75 см. Необходимо так сварить эту конструкцию, чтобы внутри неё размещались деревянные доски.
  6. Каркас на основе уголка помещается на основу из труб, после чего приваривается. В результате должна получиться столешница усиленного типа. Высота её составляет 8 см, а внутри устройства находятся рёбра жёсткости.
  7. Заключительный этап в конструировании верстака из металла состоит в сваривании панельной обрешётки, на которую закрепится инструмент. В этом случае требуется один уголок из металла, длина которого составляет 220 см, и ещё четыре уголка с длиной в 95 см. Два из этих элементов фиксируются на боковых частях конструкции, а ещё два располагаются в центре. Они необходимы для общего укрепления устройства. Панель для инструментов фиксируется к столешнице путём приваривания.
  8. Основа, выполненная из труб и уголков, полностью готова. Эту конструкцию необходимо усилить. К боковым частям стола привариваются кронштейны, нарезаемые из полосы стали. Количество этих деталей равняется 24.
  9. В центральной части всех кронштейнов необходимо просверлить по одному сквозному отверстию. Они нужны для того, чтобы прикрепить задние и боковые стенки фанерного стола к металлической основе верстака.

Сборка ящиков для стола

Данный процесс состоит из следующих этапов:

  1. Фанерный лист необходимо нарезать на заготовки, которые соединяются между собой с использованием шурупов. Количество изготовленных коробок должно варьировать в зависимости от того, какие именно инструменты планируется хранить внутри них. Для мелких деталей потребуется около трёх ящиков, тогда как для хранения запчастей крупных габаритов хватит и двух ящиков. Их допускается расположить как по обеим сторонам стола, так и сконструировать выдвижные конструкции на одной стороне, а с другого бока разместить обычные полки открытого типа.
  2. По завершении сборки шуфлядок необходимо между боковыми частями отделов приварить металлические полосы для коробок, оборудованные специальными отверстиями. С внутренней стороны к этим дырочкам будут фиксироваться салазки для направляющих коробок.
  3. Следом за этим в основу столешницы начинают укладывать доски. Толщина их должна составлять 50 мм. Деревянный материал требуется раскроить на различные заготовки необходимой длины. Если в наличии имеются длинные доски, то потребуются три заготовки длиной в 219 см и шириной в 24,5 см. Если есть только короткие доски, делают такие заготовки, которые можно расположить поперёк стола. С этой целью древесину шириной в 20,5 см измельчают на десять заготовок, длина которых составляет 74 см.

Завершающие работы

После сборки ящиков выполняют следующие шаги:

  1. Перед тем как древесина будет размещена внутри основы стола, её необходимо тщательно обработать антисептическим препаратом. Это позволит защитить заготовки от порчи жуками и другими вредными насекомыми, а также от гниения.
  2. Важным этапом в конструировании верстака является покраска всех металлических элементов. Данная процедура применяется для того, чтобы предохранить устройство от повреждения ржавчиной. Предпочтительнее использовать антикоррозийную атмосферостойкую разновидность покрытия. Особенное внимание необходимо уделить сварочным швам.
  3. Если на поверхности механизма имеются неровности и капли металла, их нужно основательно зачистить, прежде чем переходить к покраске. С этой целью применяют угловую шлифовальную машинку, снабжённую диском для обработки металла.
  4. Устройству дают время на то, чтобы высохла краска, после на столешницу начинают укладывать доски. Не следует слишком сильно прижимать их друг к другу внутри основы. Причиной этого является способность дерева усыхать и расширяться после смены влажности и температурных условий. Между заготовками необходимо сохранить зазор шириной в несколько миллиметров.
  5. Поверхность досок предварительно зашлифовывают. Это поможет уложить лист из металла поверх дерева. Вдоль всего периметра стола необходимо зафиксировать доски на каркасе с использованием саморезов.
  6. После этого начинают крепить верхний лист из стали. Допускается приварить его к столешнице, но внутри устройства расположены деревянные заготовки, и есть риск того, что они воспламенятся от искры. Поэтому в целях безопасности лист крепится к деревянным доскам при помощи скрытых саморезов.
  7. Перед этим необходимо обработать металлические поверхности средством для преобразования ржавчины. Такой укрывной материал внешне напоминает лакокрасочное прозрачное покрытие. Оно имеет способность быстро восстанавливаться и предотвращает развитие коррозии.
  8. Стальную столешницу можно покрасить той же самой, которая использовалась для покраски каркаса. Это улучшит эстетический вид устройства, но через какое-то время краска начнёт царапаться.
  9. На направляющие устанавливают собранные ящики, после чего фанерный лист прикрепляют к боковинкам, силовому щиту и полкам. После этого фанеру следует покрыть специальным защитным составом.
  10. Затем необходимо правильно оформить силовой щит. К нему можно прикрепить саморезы или крючки для каких-либо вещей. Для удобства работы за верстаком к нему можно присоединить настольную лампу с изгибающейся стойкой.
  11. На верстак устанавливают тиски. Это тяжёлый инструмент, ввиду чего не рекомендуется прикреплять его непосредственно к столешнице. Вместо этого следует расположить прокладку из металла толщиной в 10 мм между стальным листом и тисками. В ней необходимо проделать сквозные отверстия. Дырки просверливают в тех же местах на столешнице, после чего скрепляют конструкцию при помощи анкерных болтов.

Примеры обустройства

Существует много вариантов размещения самодельных верстаков в гараже. Наиболее удачные из них представлены на картинках.

Установить верстак в гараже нужно так, чтобы он в любом положении не мешал автомобилю. Также он не должен затруднять проход по помещению и перемещение объёмных запчастей. Желательно разместить конструкцию в каком-либо отдалённом углу.

Собрать верстак самостоятельно довольно просто. Процесс занимает немного времени и позволяет сэкономить деньги на покупку готового устройства.
