Вентиляторы применяются в системах вентиляции горных выработок, предназначены главным образом для проветривания тупиковых выработок, а так же шахтных стволов и околоствольных выработок при их проходке. Вентиляторы взрывобезопасны, могут использоваться в угольных шахтах опасных по газу и пыли, т.к. исключают взрывоопасные ситуации.
Вентиляторы, выпускаемые нашим заводом одноступенчатые, поставляются в
комплекте со взрывозащищенным электродвигателем, напряжением 380/660 В
или 660/1140 В
- Надежная и долговечная работа.
- Экономичность.
- Применение при проветривании даже небольших выработок.
- Взрывозащищенность.
Шахтный вентилятор местного проветривания ВМЭ-6 осевой, одноступенчатый со взрывозащищённым двигателем соответствует ГОСТ 6625-85 и предназначен для проветривания тупиковых горных выработок в угольных и рудных шахтах, включая опасных по газу и пыли, при плотности воздуха до 1,3 кг/м3, температура от 253 до 308 К, запыленности до 50 мг/м3 и относительной влажности до 95% (при температуре плюс 298 К).
Шахтный вентилятор местного проветривания ВМЭ-6 осевой, одноступенчатый со взрывозащищённым двигателем соответствует ГОСТ 6625-85 и предназначен для проветривания тупиковых горных выработок в угольных и рудных шахтах, включая опасных по газу и пыли, при плотности воздуха до 1,3 кг/м3, температура от 253 до 308 К, запыленности до 50 мг/м3 и относительной влажности до 95% (при температуре плюс 298 К).
Вентиляторы устанавливаются в горизонтальном положении с доступным отклонением осей от горизонтали не более 30º
Унифицированный комплект аппаратуры позволяет осуществлять выбор вида управления (ручное или автоматическое), работу установки в нормальном и реверсивном режимах, частичное регулирование подачи вентилятора за счет изменения числа оборотов двигателя или поворота лопаток направляющего аппарата на ходу, автоматическое включение резервного вентилятора при аварийных отключениях работающего, автоматическое включение резервного ввода низкого напряжения, автоматическое повторное включение привода вентилятора при отключении его во время кратковременного (до 9 с) исчезновения или глубокого падения напряжения сети, реверс воздушной струи без остановки вентилятора. При возникновении аварийных ситуаций установка автоматически отключается. Диспетчеру подаются световой и звуковой сигналы. Шахтная вентиляторная установка в соответствии с правилами безопасности состоит из двух вентиляторов ― работающего и резервного и комплекта средств для реверсирования воздушной струи и перехода с работающего вентилятора на резервный.
Достоинства:
конструкция вентиляторов ВМЭ-6, ВМЭ-6/1 позволяет регулировать полное давление посредством поворота лопаток рабочих колес при остановленном вентиляторе;
конструкция вентиляторов позволяет соединять последовательно два, а в отдельных случаях и три вентилятора, когда этого требует длина трубопровода и его сопротивление.
Технические характеристики
| Наименование параметра | ВМЭ-6 |
| Номинальный диаметр, мм | 630 |
| Номинальная подача, м³/c | 7 |
| Номинальное полное давление, Па | 2500 |
| Рабочее давление сжатого воздуха, МПа | — |
| Максимальный расход сжатого воздуха, м³/c | — |
| Максимальный полный КПД вентилятора, % | 68 |
| Уровень звуковой мощности, дБА | 118 |
| Электродвигатель мощность, кВт напряжение, В частота вращения, об/мин частота сети, Гц | 2ВРМ160М2 25 380/660 3000 50 |
| Уровень взрывозащиты двигателя | РВ-3В |
| Степень защиты двигателя | IP-54 |
| Длина проветривания, м одним вентилятором двумя вентиляторами | 600 1000 |
| Сечение проветриваемых выработок, м² | 10-14 |
| Размеры изделия, мм: высота ширина | 975 750 |
| Масса комплекта, кг | 420 |
kemmash.ru
Вентиляторы СВМ в наличии на складе «Вентсистемы Плюс»
Температура окружающей среды не должна быть ниже -40°С и выше +40°С. применяют для перемещения воздушных и других сред, которые содержат в себе не более пятидесяти миллиграмм твердых примесей или пыли на кубический метр и не содержит волокнистых и липких материалов, а также взрывчатых веществ.
Вентиляторы изготавливаются:
— коррозионностойкие из нержавеющей стали;
— общего назначения из углеродистой стали.

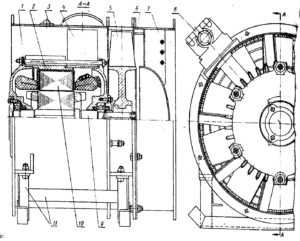

Вентилятор состоит из следующих составных частей: а. рабочего колеса; б.направляющего аппарата; в. сепаратора; г. спрямляющего аппарата; д. корпуса; е. электродвигателя; ж. кабельного ввода; з. салазок.

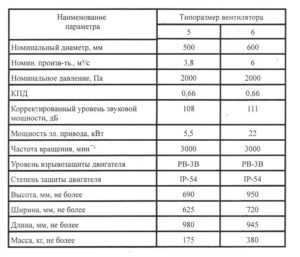

Технические характеристики вентиляторов СВМ
ventsistema.net
Вентилятор ВВД-5,6
Вентилятор ВВД-5,6 (№5,6) | Цены |
Основные параметры :
Высокого давления, одностороннего всасывания
№5,6 — означает, что диаметр рабочего колеса равен 5,6 дециметрам (560 мм)
Количество лопаток рабочего колеса — 16 (загнутых назад)
Конструктивное исполнение :
Исполнение 1 (схема 1) — рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения жаропрочные из углеродистой стали (ВВД-5,6Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-5,6К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-5,6К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-5,6В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-5,6ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-5,6ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-5,6ВК1Ж2)
Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
| Производительность м3/час | Полное давление (Па) | ||||
| Исполнение 1 (схема 1) | |||||
| 2,2 | 1500 | 1260-3708 | 1360-1120 | ДО41 х 4 ВР203 х 6 | 115 |
| 18,5 | 3000 | 2700-7920 | 6100-4500 | 226 | |
Общие габаритные размеры (Пр0, мм)
| Тип двигателя | A | D | D1 | F1 | F2 | F3 | F4 | F5 | F6 | H | Lmax | L | L1 | L2 | L3 | L4 | S | d | d1 | d2 | f1 | f2 | h | n | n1 | n2 | n3 | n4 |
| 1,5 кВт-5,5 кВт | 336 | 285 | 320 | 230 | 175 | 200 | 100 | 270 | 215 | 530 | 615 | 148 | 396 | 64 | 436 | 10 | 7 | 16 | 100 | 100 | 335 | 8 шт | 10 шт | 1 шт | 2 шт | 4 шт | ||
| 7,5 кВт-18,5 кВт | 780 | 510 |
Габаритные размеры, зависящие от разворота корпуса (мм)
Габаритные размеры вентиляторов левого вращения полностью соответствуют правому.
Чертежи левого вращения — зеркальное отображение правого.

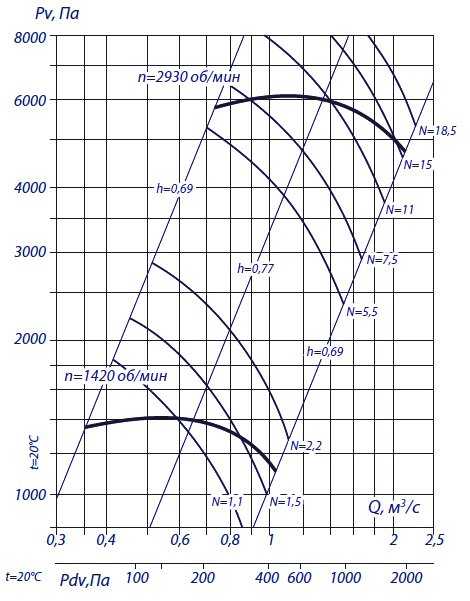

Аэродинамические характеристики вентиляторов ВВД-5.6
