ВЕНТИЛЯТОРЫ РОСИМПЕЛ ДЛЯ КАМЕР СУШКИ ДРЕВЕСИНЫ

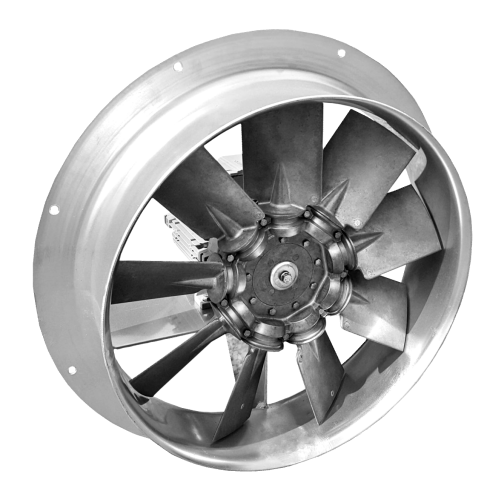

Осевые вентиляторы для сушильных камер серии КСР от ТМ «РосИмпел» специально сконструированы для перемещения агрессивной среды. Данные вентиляторы можно использовать в камерах сушки древесины, пиломатериала, кирпича, а также вентиляторы «РосИмпел» серии КСР можно использовать во всех типах камер и оборудовании, где рабочая среда — это повышенная влажность и повышенная температура.
В вентиляторах применены следующие элементы:
1. Реверсивное алюминиевое рабочее колесо (крыльчатка). Благодаря данному колесу вентилятор работает с одинаковой производительностью в обоих направлениях. Рабочее колесо отбалансировано динамически по 4 классу.
2. Электродвигатель специального назначения со следующими характеристиками:
Рабочая температура окружающей среды 100º С. и влажности 100%.
Климатическое исполнение и категория размещения — Т2 по ГОСТ 15150.
Класс изоляции Н по ГОСТ 8865.
Степень защиты: IP 55 ГОСТ IEC 60034-5.
Вентилятор охлаждения устанавливается алюминиевый. В подшипниковых щитах выполняются специальные элементы для слива конденсата.
Крепеж электродвигателя выполнен из нержавеющих материалов.
Данные характеристики позволяют вентилятору «РосИмпел» безотказно работать в агрессивной среде, возникающей в процессе сушки древесины внутри сушильной камеры.

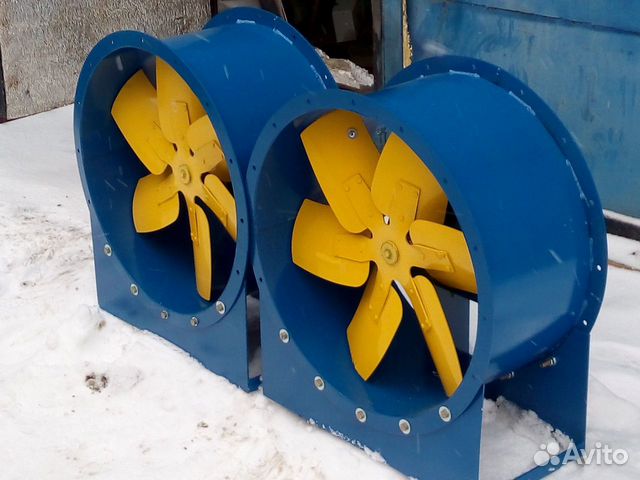

3. Корпус вентилятора выполнен из листовой стали, покрытой эпоксидной порошковой краской или из алюминия. Жесткая сварная конструкция.
Фотографии осевых вентиляторов «РосИмпел» для сушильных камер можно посмотреть перейдя по ссылке.
Основные характеристики и габаритно-присоединительные размеры реверсивных осевых вентиляторов для сушильных камер «РосИмпел» серии КСР (скачать таблицу).
| Обозначение | Двигатель | Рабочая точка | Размеры | ||||
| Мощность | Число оборотов | Произ-ть | Полное давление | D | D1 | D2 | |
| кВт | об/мин | м3/час | Па | мм | мм | мм | |
| КСР630-3-4-5/5-45-3Р | 3 | 1 500 | 15 500 | 200 | 630 | 680 | 730 |
| КСР710-3-4-5/5-45-3Р | 3 | 1 500 | 20 000 | 225 | 710 | 760 | 810 |
| КСР808-3-4-6/9-45-3Р | 3 | 1 500 | 24 600 | 220 | 808 | 860 | 900 |
Возможно изготовление вентиляторов с другими размерами и характеристиками.

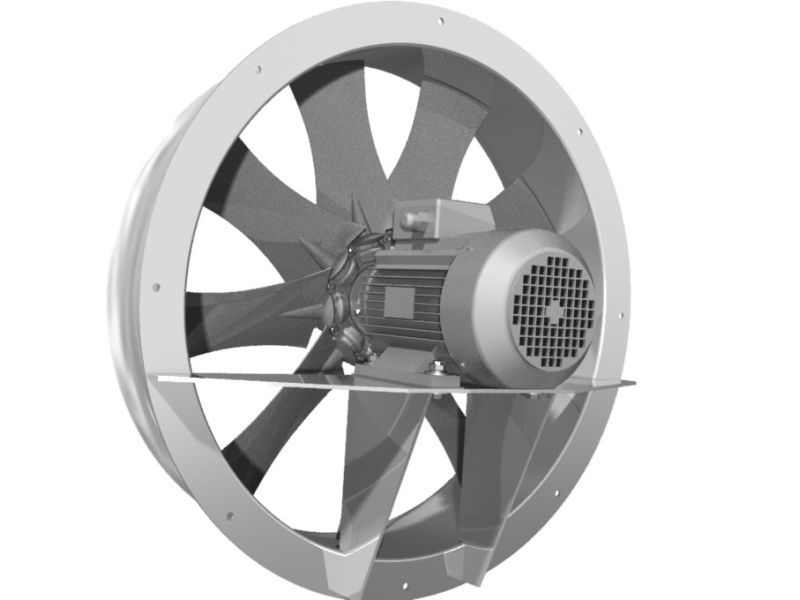

Одной из модификаций вентилятора для сушильных камер ТМ «РосИмпел» является вентилятор с электродвигателем общепромышленного назначения на выносном валу. Принцип работы такого вентилятора заключается в том, что реверсивное рабочее колесо вентилятора вместе с корпусом находится внутри камеры, а электродвигатель вынесен наружу. Соединяет рабочее колесо и электродвигатель специальный вал.
Вентиляторы унифицированы с основными Европейскими производителями (Secal, Incoplan, Katres, Jartek и другие) и являются хорошим вариантом импортозамещения.
Внимание!!!
Если Вам необходим вентилятор с другими характеристиками и размерами, или со спец исполнением, то перейдите по ссылке для заполнения опросного листа или воспользуетесь контактами или формой обратной связи, расположенной внизу листа.
Сопутствующие оборудование:
— Рабочие колеса.
Вентилятор для сушильных камер 450| 630| 710|800|900|1000
Главная \ Вентиляция \ Вентилятор для сушильных камер

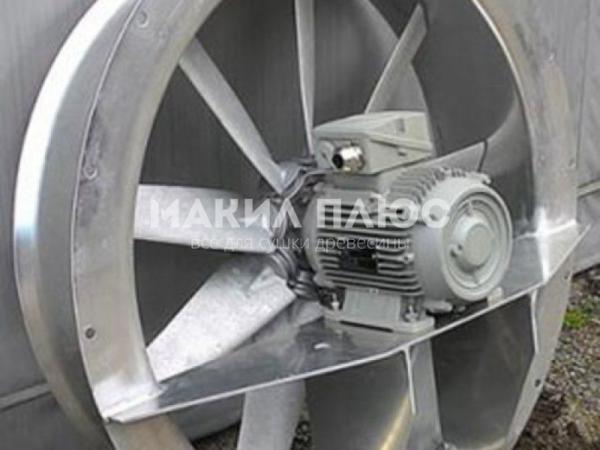

Реверсивные осевые вентиляторы серии ADW специально разработаны для установки в
камерах сушки древесины.
Важнейшими узлами вентиляторов серии ADW являются электродвигатель с возможностью эксплуатации при температуре выше +100о С (класс изоляции H) и повышенным содержанием влаги в воздухе, а также новые алюминиевые реверсивные рабочие колеса. Применение передовых технологий при производстве крыльчаток, современных материалов в дополнение к полностью автоматизированной балансировке позволяет практически полностью исключить появление посторонних шумов и по максимуму обеспечить достижение необходимых аэродинамических характеристик. Коэффициент реверсивности рабочих колес 0.99.
В зависимости от способа монтажа внутри сушильной камеры вентиляторы поставляются с круглым либо квадратным корпусом, что значительно упрощает первоначальную установку и дальнейшее техническое обслуживание вентиляторов.Вентиляторы изготавливаются как в круглом так и в исполнении с монтажной плитой. Дополнительно возможна установка защитной сетки.
В зависимости от объема и конструкции сушильной камеры устанавливается разные вентиляторы, но благодаря широкому диапазону размеров моделей и характеристик изготовливаемых вентиляторов можно с высокой точностью подобрать требуемое количество.
В случае производства несерийных сушильных камер возможно изготовление интрерактивной модели будущей камеры с дальнейшим расчетом параметров вентиляции в зависимости от требований по технологии сушки древесины.
Технические характеристики
вентиляторов для сушильных камер
| Наименование вентилятора | Подача воздуха, м3/ч | Мощность электродвигателя, кВт | Частота вращения, мин-1 | Питание | Уровень шума, дБ (А) | Степень защиты | max. Т перемещаемого воздуха, С | Вес, кг |
| ADW-450 | 4500 | 0,37 | 1500 | 3ф/ ~380В | 60 | IP55 | 110 | 15 |
| ADW-550 | 8800 | 0,75 | 1500 | 3ф/ ~380В | 68 | IP55 | 110 | 28 |
| ADW-630 | 15500 | 1,1 | 1500 | 3ф/ ~380В | 74 | IP55 | 110 | 34 |
| ADW-710 | 22500 | 2,2 | 1500 | 3ф/ ~380В | 75 | IP55 | 45 | |
| ADW-800 | 33000 | 3,0 | 1500 | 3ф/ ~380В | 75 | IP55 | 110 | 57 |
| ADW-900 | 38000 | 4,0 | 1500 | 3ф/ ~380В | 77 | IP55 | 110 | 74 |
| ADW-1000 | 44000 | 7,5 | 1500 | 3ф/ ~380В | 80 | IP55 | 110 | 90 |
Размеры вентилятора
Название вентилятора | A, мм | B, мм | D, мм | W, мм | D1, мм | D2, мм | L*, |
ADW-450 | 576 | 535 | 450 | 100 | 584 | 534 | 434 |
ADW-560 | 725 | 675 | 560 | 120 | 734 | 664 | 550 |
ADW-630 | 805 | 750 | 635 | 150 | 812 | 734 | 590 |
ADW-710 | 850 | 810 | 712 | 170 | 904 | 812 | 590 |
ADW-800 | 970 | 910 | 800 | 210 | 1004 | 904 | 624 |
ADW-900 | 1070 | 1010 | 915 | 210 | 1105 | 1104 | 655 |
ADW-1000 | 1170 | 1100 | 1000 | 216,5 | 1242 | 1105 | 655 |
404 ОШИБКА WOODWEB
404 ОШИБКА WOODWEB Поиск по всему сайту
Поиск в каталоге продуктов
Поиск в базе знаний
Поиск по всем форумам
Поиск по биржевому оборудованию
Поиск биржи пиломатериалов
Поиск вакансий
Поиск объявлений
Новости отрасли
Поиск Аукционы, распродажи и специальные предложения
Календарь событий поиска
————————
Поиск отдельных форумов
Клеи
Архитектурная мастерская
Бизнес
Изготовление шкафов
САПР
ЧПУ
Пыль/Безопасность/Завод
Отделка
Лесное хозяйство
Мебель
Монтаж
Ламинат/твердая поверхность
Распиловка и сушка
Обработка массивной древесины
Добавленная стоимость Древесина Прод. |
| Главная || Новые посетители | Карта сайта |
| Извините… введенный вами адрес недоступен. Скорее всего, вы ввели неверный адрес (URL) Список ссылок для навигации по сайту Все комментарии направляйте по адресу: [email protected] Тип ошибки: 404 Ресурсы Главная Программное обеспечение и мобильные приложения Аукционы, Распродажи и специальные предложения – Знак оповещения о продажеПромышленность Новости Деревообработчики Каталог Пиление и Сушка Справочник The Wood Doctor Книжный магазин Пиломатериалы/древесина/разное КалькуляторыМедиа-кит О WOODWEB Пользовательское соглашение и условия
использования Стать
Член Каталог продукции Каталог продукции Работа Возможности и услуги по деревообработке Ламинирование и наплавка Пиломатериалы
и Фанера Машины Молдинги
и столярные изделия Электроинструменты Планы и публикации Завод Техническое обслуживание и управление Распиловка и сушка Поставщики Инструменты Шпон Токарная обработка дерева ГалереиПроект ГалереяЛесопилка Галерея Магазин Галерея Галерея оборудования Последние изображения Галерея ФорумыПоследние сообщения со всех форумовКлеи Архитектура Деревообработка Бизнес и менеджмент Монтаж шкафов и столярных изделий Изготовление шкафов CAD Сушка в промышленных печах ЧПУ Сбор пыли, Безопасность и оборудование Операция Профессиональная отделка Лесное хозяйство Профессиональная мебель Создание ламинирования и Сплошная поверхность пилы и сушил Shop встроенный Оборудование Сплошная древесина Обработка Добавленная деревянная обработка Veener Woodwork3131313131313131313131313131313.  НЕСКОЛЬКО
Сообщения со всех бирж Вакансии и обмен услугами — Job-GramБиржа пиломатериалов — Lumber-GramОбмен оборудования — Machinery-GramClassified Exchange База знанийБаза знаний: Поиск или просмотрКлей, приклеивание и ламинирование — Клей и связываниеАгенты — GLINGINGINGINGINGINGINGINGINGINGINGINGING. Архитектурный Столярные изделия— Пользовательские Столярные изделия— Двери иОкна — Полы— Общие— Столярные работы Установщик— Токарный станок Токарная обработка— Погонаж— Столярные работыРеставрация — Лестницы— ЗапасПроизводство Бизнес Изготовление шкафов Отделка Лесное хозяйство Мебель Ламинирование
и Solid Surfacing Пиломатериалы
и Фанера Обработка Дерево
Инженерное дело |
kiln-direct.
comЭтот выхлоп немного отличается от выхлопа. Вытяжка имеет вытяжной вентилятор, расположенный у земли, что делает ее еще более эффективной. Эта конструкция особенно подходит для печей для обжига твердой древесины и высококачественной сосны. Основным недостатком этой конструкции является то, что мы всегда пытаемся выпустить воздух, когда вентиляторы бегут вперед.
Конструкция печи, описанная ниже, основана на конструкции, разработанной компанией Woodryer System,(R), и мы в равной степени распространяем и продвигаем ее. Конструкция зарекомендовала себя при качественной сушке белых лиственных пород. Кроме того, мы увидели, что эта конструкция еще более энергоэффективна теперь, когда стандартная вентиляция находится в области крыши или рядом с ней.
Циркуляция воздуха:
Главные вентиляторы Kiln-direct можно использовать как любые другие печные вентиляторы; однако kiln-direct имеет несколько улучшений по сравнению со средними доступными печными вентиляторами:
— Вся трубка Вентури и опора двигателя из нержавеющей стали.
— Большие печные вентиляторы имеют все алюминиевые лопасти вентилятора, форма которых обеспечивает максимальную производительность при высоком статическом давлении и агрессивных средах, таких как печь для обжига древесины.
— Вы можете купить только вентилятор Вентури и лопасти вентилятора и добавить двигатель по своему вкусу или выбрать один из двигателей, которые мы предлагаем.
Вентилятор можно разместить посередине, как в стандартной печи, но мы надеемся, что вы примете во внимание старую идею. Kiln-direct предлагает перемещать главные вентиляторы дальше к задней стороне печей для обжига твердой древесины, где мы используем систему вытяжки. Это действительно интегрированный дизайн между:
— Перемещение вентиляторов назад
— Установка силового выхлопа и
— Использование системы управления, позволяющей использовать вентиляторы с интервальной работой.
Размещение основных вентиляторов сзади создаст вакуум за пиломатериалами, который прогоняет воздух через упаковки, а не выдувает его.
Создав вакуум, вы получите гораздо более равномерный поток воздуха, что приведет к более качественной и быстрой сушке. Главные вентиляторы реверсированы, чтобы ограничить распространение влаги по загрузке печей.
Выхлопная система:
Самым большим преимуществом нашей выхлопной системы является энергосбережение. Благодаря расположению вытяжной системы в нижней части задней стены воздух с наибольшей влажностью и наименьшей температурой (или, другими словами, воздух с наименьшей силой осушения) выбрасывается. Просто сравните температуру выхлопа с традиционной конструкцией на рисунке выше.
Нагревательные змеевики:
Мы предпочитаем небольшие нагревательные элементы с вентилятором, расположенным позади устройства. Они проще в установке, занимают меньше места и улучшают циркуляцию воздуха. Их можно использовать как с горячей водой, так и с паром. Система горячего водоснабжения требует меньших капиталовложений, меньшей эксплуатации, отсутствия химической обработки и более низких затрат на техническое обслуживание в будущем.
Кондиционирование:
Мы можем использовать паровое или водяное увлажнение в зависимости от вашей текущей ситуации. Система водяного отопления, как правило, обходится дешевле в эксплуатации, но она не обеспечивает пар для более быстрого кондиционирования. Для непаровых систем мы используем водяной спрей с очень мелким туманом, который мгновенно испаряется. Все это контролируется нашими контроллерами печи. Однако во время процесса сушки наши контроллеры печи могут либо использовать увлажнение для поддержания правильного климата, либо вы можете использовать систему интервалов основного вентилятора. Это еще одна инновация Wooddryer System, доказавшая свою ценность во всем мире. Дополнительную информацию об интервальной работе основных вентиляторов см. в разделе «Главные вентиляторы». Добавление воды или пара в процесс сушки, по нашему мнению, является пустой тратой энергии.
Передвижной междуэтажный:
Важно правильно установить перегородку печи, чтобы весь воздух проходил через пиломатериал, а не вокруг него.
Обычная перегородка состоит из шарнирной пластины на обоих концах области штабелирования. Этот метод хорошо зарекомендовал себя и работает во многих печах. Kiln-direct предлагает вам подумать о другой, более сложной системе. Мы называем это подвижной междупалубой, потому что вся междупалуба поднимается для погрузки. Как только погрузка завершена, междупалубная плита опускается на верхнюю часть пакетов с пиломатериалами. Эта система имеет ряд преимуществ по сравнению с традиционной системой блокировки:
— Сначала мы удаляем все пространство над стеком. Гибкое межпалубное пространство позволяет ему также принимать неравномерные нагрузки. Это обеспечивает лучший поток воздуха через пиломатериалы за счет устранения открытого пространства над грузом.
— Во-вторых, мы занимаем больше места над палубой, чем в традиционной версии. Более открытая площадь обеспечивает более низкую скорость воздуха и меньшее сопротивление, что делает вентиляторы более эффективными, поскольку им приходится преодолевать меньшее общее давление.
— Наконец, гибкая платформа между платформами не только подвергается немного большему риску со стороны операторов погрузчика (в разумных пределах), но и легче ремонтируется.
Kiln-direct предлагает использовать прочный брезент для гибкой мембраны, которая имеет от 4 до 5 поперечных направляющих , привязанных к лебедочной системе. Наиболее экономичной является ручная лебедка, которая может управляться большой дрелью и пастушьим крюком.
Система главных дверей:
Наши системы главных дверей спроектированы по принципу «подъем-сдвижение». Kiln-direct может поставить дверную несущую систему, все запорное оборудование и систему прокладок. Дверь можно изготовить на месте из местных материалов. Используя следующее:
— Наши компоненты,
— Наши методы строительства,
— Ваша рабочая сила на месте и
— Местные материалы.
Эта комбинация обеспечит вам очень хорошо функционирующую дверцу печи за небольшую часть стоимости по сравнению с дверцами печи панельного типа.
Однако, что не менее важно, в нашей конструкции дверцы печи практически исключены теплопроводники, присутствующие в большинстве алюминиевых конструкций/панелей. Дверца печи без теплопроводников не только сэкономит энергию, но и предотвратит конденсацию воды на внутренней стороне дверцы печи, что поможет поддерживать правильный климат сушки внутри печи. Мы считаем, что наши печные двери являются самыми энергоэффективными в отрасли.
Традиционная вытяжка:
Наша вытяжная система имеет несколько преимуществ по сравнению с традиционной конструкцией вытяжки, используемой в большинстве конструкций печей. Традиционная вентиляционная система расположена в верхней части печи, спереди и сзади. На рисунке выше мы демонстрируем разницу между вытяжкой воздуха до (традиционная вытяжка) и после того, как он прошел через пиломатериал.
В нашей системе отработанный воздух холоднее и имеет более высокий процент относительной влажности (что означает меньшее потребление энергии), что дает вам возможность сушить пиломатериалы при более низких температурах даже в более теплом климате.
