Логические элементы. Вентили

В основе построения компьютеров, а точнее аппаратного обеспечения, лежат так называемые вентили. Они представляют собой достаточно простые элементы, которые можно комбинировать между собой, создавая тем самым различные схемы. Одни схемы подходят для осуществления арифметических операций, а на основе других строят различную память ЭВМ.

Вентель - это устройство, которое выдает результат булевой операции от введенных в него данных (сигналов).

Простейший вентиль представляет собой транзисторный инвертор, который преобразует низкое напряжение в высокое или наоборот (высокое в низкое). Это можно представить как преобразование логического нуля в логическую единицу или наоборот. Т.е. получаем вентиль НЕ.

Соединив пару транзисторов различным способом, получают вентили ИЛИ-НЕ и И-НЕ. Эти вентили принимают уже не один, а два и более входных сигнала. Выходной сигнал всегда один и зависит (выдает высокое или низкое напряжение) от входных сигналов. В случае вентиля ИЛИ-НЕ получить высокое напряжение (логическую единицу) можно только при условии низкого напряжении на всех входах. В случае вентиля И-НЕ все наоборот: логический нуль получается, если все входные сигналы будут единицами. Как видно, это обратно таким привычным логическим операциям как И и ИЛИ. Однако обычно используются вентили И-НЕ и ИЛИ-НЕ, т.к. их реализация проще: И-НЕ и ИЛИ-НЕ реализуются двумя транзисторами, тогда как логические И и ИЛИ тремя.

Выходной сигнал вентиля можно выражать как функцию от входных.

Транзистору требуется очень мало времени для переключения из одного состояния в другое (время переключения оценивается в наносекундах). И в этом одно из существенных преимуществ схем, построенных на их основе.



inf1.info

6 Лекция: Логические вентили, схемы, структуры

Рассматриваются основные теоретические (математические, логические) понятия и сведения, касающиеся базовых логических элементов и структур – логических вентилей, логических (переключательных) схем, логической базы аппаратуры ЭВМ и их оптимальной структуры, оптимизации их структур.

Любой, самый примитивный компьютер – сложнейшее техническое устройство. Но даже такое сложное устройство, как и все в природе и в технике, состоит их простейших элементов. Любой компьютер, точнее, любой его электронный логический блок состоит из десятков и сотен тысяч так называемых вентилей (логических устройств, базовых логических схем), объединяемых по правилам и законам (аксиомам) алгебры вентилей в схемы, модули.

Логический вентиль (далее – просто вентиль) – это своего рода атом, из которого состоят электронные узлы ЭВМ. Он работает по принципу крана (отсюда и название), открывая или закрывая путь сигналам.

Логические схемы предназначены для реализации различных функций алгебры логики и реализуются с помощью трех базовых логических элементов (вентилей, логических схем или так называемых переключательных схем). Они воспроизводят функции полупроводниковых схем.

Работу вентильных,

логических схем мы, как и принято, будем рассматривать в двоичной системе и на математическом, логическом уровне, не затрагивая технические аспекты (аспекты микроэлектроники, системотехники, хотя они и очень важны в технической информатике).

Логические функции отрицания, дизъюнкции и конъюнкции реализуют, соответственно, логические схемы, называемые инвертором, дизъюнктором и конъюнктором.

Логическая функция "инверсия", или отрицание, реализуется логической схемой (вентилем), называемой инвертор.

Принцип его работы можно условно описать следующим образом: если, например, "0" или "ложь" отождествить с тем, что на вход этого устройства скачкообразно поступило напряжение в 0 вольт, то на выходе получается 1 или "истина", которую можно также отождествить с тем, что на выходе снимается напряжение в 1 вольт.

Аналогично, если предположить, что на входе инвертора будет напряжение в 1 вольт ("истина"), то на выходе инвертора будет сниматься 0 вольт, то есть "ложь" (схемы на рисунке 1 ).

Функцию отрицания можно условно отождествить с электрической схемой соединения в цепи с лампочкой (рис. 2), в которой замкнутая цепь соответствует 1 ("истина") или х = 1, а размыкание цепи соответствует 0 ("ложь") или х = 0.

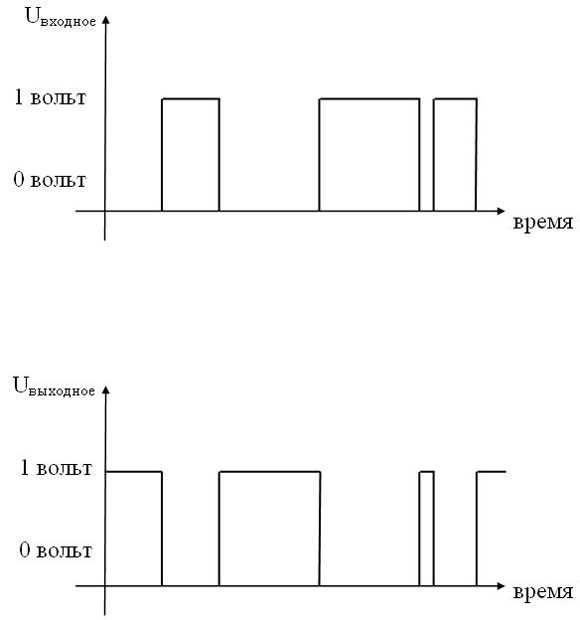

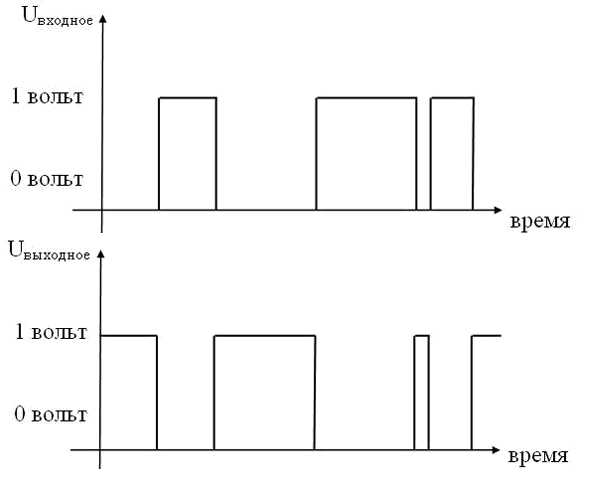

Рис. 1.  Принцип работы инвертора

Рис. 2.  Электрический аналог схемы инвертора

Дизъюнкцию реализует логическое устройство (вентиль) называемое дизьюнктор (рис. 3):

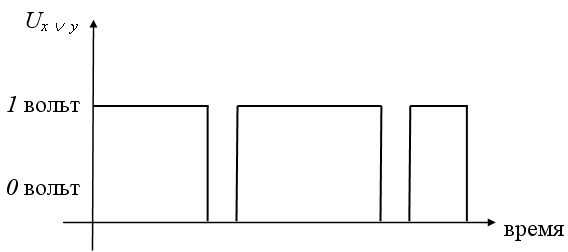

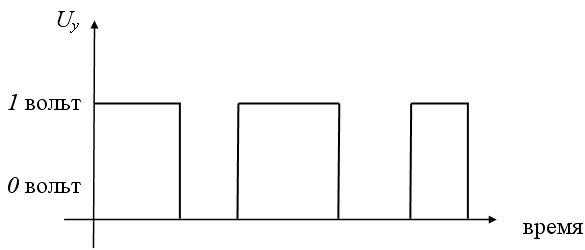

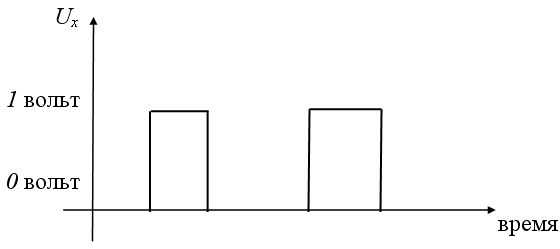

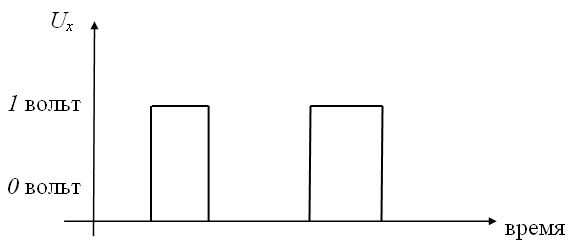

Рис. 3.  Принцип работы дизъюнктора

Дизъюнктор условно изображается схематически электрической цепью вида (рис. 4)

Рис. 4.  Электрический аналог схемы дизъюнктора

Конъюнкцию реализуетлогическая схема (вентиль), называемая конъюнктором (рис. 5):

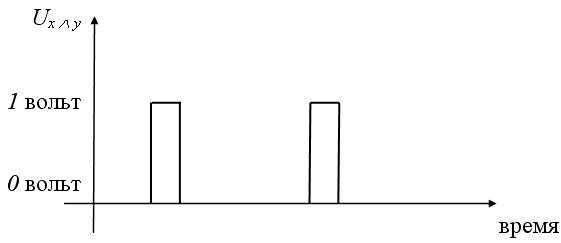

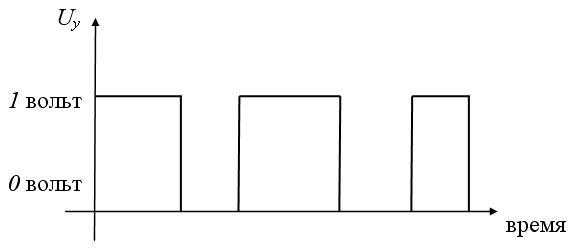

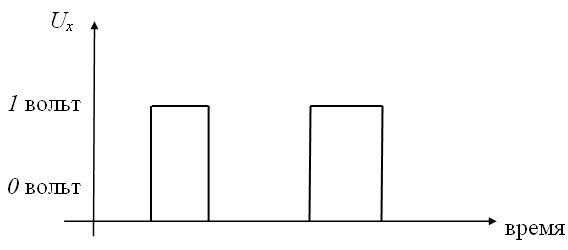

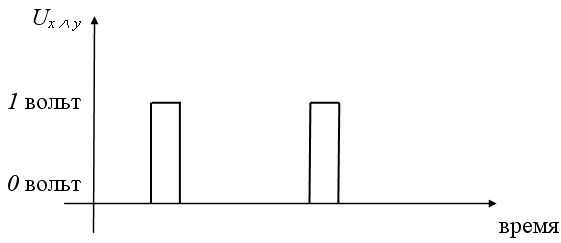

Рис. 5.  Принцип работы конъюнктора

Конъюнктор можно условно изобразить схематически электрической цепью вида (рис. 6.6)

Рис. 6.  Электрический аналог схемы конъюнктора

Схематически инвертор, дизъюнктор и конъюнктор на логических схемах различных устройств можно изображать условно следующим образом (рис. 7). Есть и другие общепринятые формы условных обозначений.

Рис. 7.  Условные обозначения вентилей (вариант)

Из указанных простейших базовых логических элементов собирают, конструируют сложные логические схемы ЭВМ, например, сумматоры

, шифраторы, дешифраторы и др. Большие (БИС) и сверхбольшие (СБИС) интегральные схемы содержат в своем составе (на кристалле кремния площадью в несколько квадратных сантиметров) десятки тысяч вентилей. Это возможно еще и потому, что базовый набор логических схем (инвертор, конъюнктор, дизъюнктор) является функционально полным (любую логическую функцию можно представить через эти базовые вентили), представление логических констант в них одинаково (одинаковы электрические сигналы, представляющие 1 и 0) и различные схемы можно "соединять" и "вкладывать" друг в друга (осуществлять композицию и суперпозицию схем).

Таким способом конструируются более сложные узлы ЭВМ – ячейки памяти, регистры, шифраторы, дешифраторы, а также сложнейшие интегральные схемы.

Пример. В двоичной системе таблицу суммирования цифры x и цифры y и получения цифры z с учетом переноса p в некотором разряде чисел x и y можно изобразить таблицей вида

x

y

z

p

0

0

0

0

0

1

1

0

1

0

1

0

1

1

0

1

Эту таблицу можно интерпретировать как совместно изображаемую таблицу логических функций (предикатов) вида

Логический элемент, соответствующий этим функциям, называется одноразрядным сумматором и имеет следующую схему (обозначим ее как или

– если мы хотим акцентировать именно выбранный, текущийi-й разряд) (рис. 8):

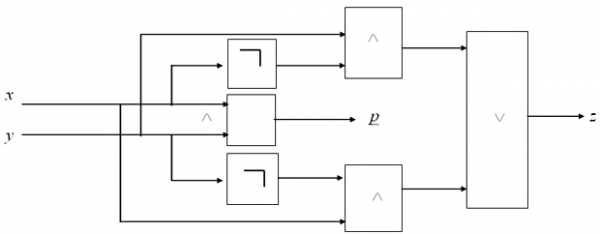

Рис. 8.  Схема одноразрядного сумматора

Пример. "Черным ящиком" называется некоторое закрытое устройство (логическая, электрическая или иная схема), содержимое которого неизвестно и может быть определено (идентифицировано) только по отдельным проявлениям входа/выхода ящика (значениям входных и выходных сигналов). В "черном ящике" находится некоторая логическая схема, которая в ответ на некоторую последовательность входных (для ящика) логических констант выдает последовательность логических констант, получаемых после выполнения логической схемы внутри "черного ящика". Определим логическую функцию внутри "черного ящика" (рис. 9), если операции выполняются с логическими константами для входных последовательностей (поразрядно). Например, х = 00011101 соответствует последовательности поступающих значений: "ложь", "ложь", "ложь", "истина", "истина", "истина", "ложь", "истина".

Рис. 9.  Схема "черного ящика 1"

Из анализа входных значений (входных сигналов) х, у и поразрядного сравнения логических констант в этих сообщениях с константами в значении z – результате выполнения функции в "черном ящике", видно, что подходит, например, функция вида .

Действительно, в результате "поразрядного" сравнения сигналов (последовательностей значений "истина", "ложь") получаем следующие выражения (последовательности логических констант):

.

Пример. Попробуйте самостоятельно выписать функцию для "черного ящика"? указанного на рис. 10:

Рис. 10.  Схема "черного ящика 2"

Важной задачей (технической информатики) является минимизация числа вентилей для реализации той или иной схемы (устройства), что необходимо для более рационального, эффективного воплощения этих схем, для большей производительности и меньшей стоимости ЭВМ.

Эту задачу решают с помощью методов теоретической информатики (методов булевой алгебры).

Пример.

Построим схему для логической функции . Схема, построенная для этой логической функции, приведена на рис. 11.

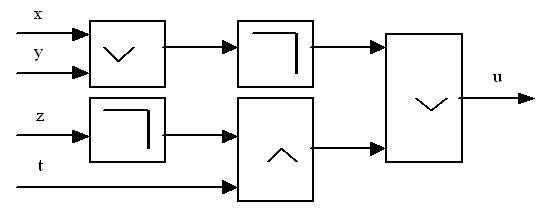

Рис. 11.  Схема для функции 1

Пример. Определим логическую функцию , реализуемую логической схемой вида (рис. 12):

Рис. 12.  Схема для функции 2

Искомая логическая функция, если выписать ее последовательно, заполняя "верх" каждой стрелки, будет иметь следующий вид: .

studfiles.net

Логические вентили, схемы, структуры

Любой, самый примитивный компьютер – сложнейшее техническое устройство. Но даже такое сложное устройство, как и все в природе и в технике, состоит их простейших элементов. Любой компьютер, точнее, любой его электронный логический блок состоит из десятков и сотен тысяч так называемых вентилей (логических устройств, базовых логических схем), объединяемых по правилам и законам (аксиомам) алгебры вентилей в схемы, модули.

Определение 1.14. Логический вентиль (далее – просто вентиль) – это своего рода атом, из которого состоят электронные узлы ЭВМ. Он работает по принципу крана (отсюда и название), открывая или закрывая путь сигналам.

Работу вентильных, логических схем мы, как и принято, будем рассматривать в двоичной системе и на математическом, логическом уровне, не затрагивая технические аспекты (аспекты микроэлектроники, системотехники, хотя они и очень важны в технической информатике).

Логические функции отрицания, дизъюнкции и конъюнкции реализуют, соответственно, логические схемы, называемые инвертором, дизъюнктором и конъюнктором.

Логическая функция «инверсия», или отрицание, реализуется логической схемой (вентилем), называемой логической схемой НЕ (NOT).

Принцип его работы можно условно описать следующим образом: если, например, «0» или «ложь» отождествить с тем, что на вход этого устройства скачкообразно поступило напряжение в 0 вольт, то на выходе получается 1 или «истина», которую можно также отождествить с тем, что на выходе снимается напряжение в 1 вольт.

Аналогично, если предположить, что на входе инвертора будет напряжение в 1 вольт («истина»), то на выходе инвертора будет сниматься 0 вольт, то есть «ложь» (схемы на рис. 1.1).

Рис. 1.1.  Принцип работы схемы НЕ.

Дизъюнкцию реализует логическое устройство (вентиль) называемое логической схемой ИЛИ (OR) (рис. 1.2 а, б, в).

Рис. 1.2 a.

Рис. 1.2 б.

Рис. 1.2 в.  Принцип работы схемы ИЛИ.

Конъюнкцию реализуетлогическая схема (вентиль), называемая схемой И (AND) (рис. 1.3 а, б, в):

Рис. 1.3 a.

Рис. 1.3 б.

Рис. 1.3 в.  Принцип работы схемы И.

Из простейших базовых логических элементов собирают, конструируют сложные логические схемы ЭВМ, например, сумматоры, шифраторы, дешифраторы и др. Большие (БИС) и сверхбольшие (СБИС) интегральные схемы содержат в своем составе (на кристалле кремния площадью в несколько квадратных сантиметров) десятки тысяч вентилей. Это возможно еще и потому, что базовый набор логических схем (НЕ, И, ИЛИ) является функционально полным (любую логическую функцию можно представить через эти базовые вентили), представление логических констант в них одинаково (одинаковы электрические сигналы, представляющие 1 и 0) и различные схемы можно «соединять» и «вкладывать» друг в друга (осуществлять композицию и суперпозицию схем).

Таким способом конструируются более сложные узлы ЭВМ – ячейки памяти, регистры, шифраторы, дешифраторы, а также сложнейшие интегральные схемы.

studfiles.net

Логические вентили, схемы, структуры

Любой, самый примитивный компьютер – сложнейшее техническое устройство. Но даже такое сложное устройство, как и все в природе и в технике, состоит их простейших элементов. Любой компьютер, точнее, любой его электронный логический блок состоит из десятков и сотен тысяч так называемых вентилей (логических устройств, базовых логических схем), объединяемых по правилам и законам (аксиомам) алгебры вентилей в схемы, модули.

Логический вентиль (далее – просто вентиль) – это своего рода атом, из которого состоят электронные узлы ЭВМ. Он работает по принципу крана (отсюда и название), открывая или закрывая путь сигналам.

Логические схемы предназначены для реализации различных функций алгебры логики и реализуются с помощью трех базовых логических элементов (вентилей, логических схем или так называемых переключательных схем). Они воспроизводят функции полупроводниковых схем.

Работу вентильных, логических схем мы, как и принято, будем рассматривать в двоичной системе и на математическом, логическом уровне, не затрагивая технические аспекты (аспекты микроэлектроники, системотехники, хотя они и очень важны в технической информатике).

Логические функции отрицания, дизъюнкции и конъюнкции реализуют, соответственно, логические схемы, называемые инвертором, дизъюнктором и конъюнктором.

Логическая функция "инверсия", или отрицание, реализуется логической схемой (вентилем), называемой инвертор.

Принцип его работы можно условно описать следующим образом: если, например, "0" или "ложь" отождествить с тем, что на вход этого устройства скачкообразно поступило напряжение в 0 вольт, то на выходе получается 1 или "истина", которую можно также отождествить с тем, что на выходе снимается напряжение в 1 вольт.



Аналогично, если предположить, что на входе инвертора будет напряжение в 1 вольт ("истина"), то на выходе инвертора будет сниматься 0 вольт, то есть "ложь" (схемы на рисунке 9).

Функцию отрицания можно условно отождествить с электрической схемой соединения в цепи с лампочкой (рисунок 10), в которой замкнутая цепь соответствует 1 ("истина") или х=1, а размыкание цепи соответствует 0 ("ложь") или х=0.



Рисунок 9 – Принцип работы инвертора



Рисунок 10 – Электрический аналог схемы инвертора



Дизъюнкцию реализует логическое устройство (вентиль) называемое дизъюнктор (рисунок 11):

Рисунок 11 – Принцип работы дизъюнктора



Дизъюнктор условно изображается схематически электрической цепью вида (рис. 12)

Рисунок 12 Электрический аналог схемы дизъюнктора



Конъюнкцию реализует логическая схема (вентиль), называемая конъюнктором (рис. 13):

Рисунок 13 Принцип работы конъюнктора



Конъюнктор можно условно изобразить схематически электрической цепью вида (рис. 14)

Рисунок 14 Электрический аналог схемы конъюнктора



Схематически инвертор, дизъюнктор и конъюнктор на логических схемах различных устройств можно изображать условно следующим образом (рис. 15). Есть и другие общепринятые формы условных обозначений.

Рисунок 15 Условные обозначения вентилей (вариант)



Из указанных простейших базовых логических элементов собирают, конструируют сложные логические схемы ЭВМ, например, сумматоры, шифраторы, дешифраторы и др. Большие (БИС) и сверхбольшие (СБИС) интегральные схемы содержат в своем составе (на кристалле кремния площадью в несколько квадратных сантиметров) десятки тысяч вентилей. Это возможно еще и потому, что базовый набор логических схем (инвертор, конъюнктор, дизъюнктор) является функционально полным (любую логическую функцию можно представить через эти базовые вентили), представление логических констант в них одинаково (одинаковы электрические сигналы, представляющие 1 и 0) и различные схемы можно "соединять" и "вкладывать" друг в друга (осуществлять композицию и суперпозицию схем).

Таким способом конструируются более сложные узлы ЭВМ – ячейки памяти, регистры, шифраторы, дешифраторы, а также сложнейшие интегральные схемы.

В двоичной системе таблицу суммирования цифры x и цифры y и получения цифры z с учетом переноса p в некотором разряде чисел x и y можно изобразить таблицей вида

Эту таблицу можно интерпретировать как совместно изображаемую таблицу логических функций (предикатов) вида

Логический элемент, соответствующий этим функциям, называется одноразрядным сумматором и имеет следующую схему (обозначим ее как или – если мы хотим акцентировать именно выбранный, текущий i-й разряд) (рис. 16):

Рисунок 16 Схема одноразрядного сумматора



"Черным ящиком" называется некоторое закрытое устройство (логическая, электрическая или иная схема), содержимое которого неизвестно и может быть определено (идентифицировано) только по отдельным проявлениям входа/выхода ящика (значениям входных и выходных сигналов). В "черном ящике" находится некоторая логическая схема, которая в ответ на некоторую последовательность входных (для ящика) логических констант выдает последовательность логических констант, получаемых после выполнения логической схемы внутри "черного ящика". Определим логическую функцию внутри "черного ящика" (рис. 17), если операции выполняются с логическими константами для входных последовательностей (поразрядно). Например, х = 00011101 соответствует последовательности поступающих значений: "ложь", "ложь", "ложь", "истина", "истина", "истина", "ложь", "истина".



Рисунок 17 Схема "черного ящика 1"



Из анализа входных значений (входных сигналов) х, у и поразрядного сравнения логических констант в этих сообщениях с константами в значении z – результате выполнения функции в "черном ящике", видно, что подходит, например, функция вида .

Действительно, в результате "поразрядного" сравнения сигналов (последовательностей значений "истина", "ложь") получаем следующие выражения (последовательности логических констант):

.



Важной задачей (технической информатики) является минимизация числа вентилей для реализации той или иной схемы (устройства), что необходимо для более рационального, эффективного воплощения этих схем, для большей производительности и меньшей стоимости ЭВМ.

Эту задачу решают с помощью методов теоретической информатики (методов булевой алгебры).

Пример. Построим схему для логической функции . Схема, построенная для этой логической функции, приведена на рис. 18.

Рисунок 18 Схема для функции 1



Пример. Определим логическую функцию , реализуемую логической схемой вида (рис. 19):



Рисунок 19 Схема для функции 2



Искомая логическая функция, если выписать ее последовательно, заполняя "верх" каждой стрелки, будет иметь следующий вид: .



Вопросы для обсуждения.

1. Что мы называем высказывательной формой?

2. Что называется логической переменной?

3. Что есть предикат?

4. Какая функция называется логической (булевой)?

5 Какую задачу мы называем инфологической?

6. Дайте определение логического вентиля.

7Структурные схемы алгоритмов



Общие сведения

Широкая известность понятия алгоритма в наше время обусловлена развитием и широким применением электронно-вычислительной техники. Использование ЭВМ способствовало уяснению того, что разработка алгоритма – необходимый этап в процессе решения задачи на ЭВМ и, что в связи с этим, алгоритмы представляют самостоятельную ценность как интеллектуальные ресурсы общества. В данных методических указаниях рассматриваются основы алгоритмизации как внемашинного процесса построения алгоритма.

Большинство филологов термин "алгоритм" связывают с именем выдающегося узбекского ученого Аль Хорезми, жившего в VIII-IX веках. По его трудам в Европе познакомились с десятичной системой счисления и правилами арифметических действий. Книга Аль Хорезми "Арифметика индусскими цифрами" произвела огромное впечатление на европейских математиков. Имя ученого в их устах превратилось в Algorithmus. Аль Хорезми первым сформулировал правила, позволяющие систематически составлять и решать квадратные уравнения.

Строгое математическое определение термина "алгоритм" принадлежит математикам А.Н.Колмогорову и А.А.Маркову. Проблемы, связанные с изучением самого понятия алгоритма, выросли в настоящее время в отдельную "теорию алгоритмов". Потребность такой теории вызвана бурным развитием вычислительной техники, а также средств автоматизированного проектирования промышленных роботов, автоматизированных линий, систем управления. Во всех случаях требуется создание алгоритмов выполнения тех или иных операций разной степени сложности.

Что же мы называем алгоритмом?

В соответствии с ГОСТ 19.004-80 "алгоритм – точное предписание, определяющее вычислительный процесс, ведущий от варьируемых начальных данных к искомому результату". В литературе встречаются различные трактовки термина "алгоритм". Приведем их.

Алгоритм – система формальных правил, четко и однозначно определяющая процесс выполнения заданной работы в виде конечной последовательности действий.

Алгоритм – точный порядок действий, определяющий процесс перехода от исходных данных к искомому результату.

Алгоритм – это конечный набор правил, однозначно раскрывающих содержание и последовательность выполнения операций для систематического решения определенного класса задач за конечное число шагов.

Алгоритм – однозначно трактуемая конечная последовательность точно определенных шагов или операций, для выполнения каждой из которых требуется конечный объем оперативной памяти и конечное время, необходимое для решения задачи на ЭВМ.

Алгоритм должен обладать следующими свойствами:

- детерминированностью – однозначностью получаемого результата при одних и тех же исходных данных;

- массовостью – возможностью получения искомого результата при различных исходных данных для некоторого класса задач;

- результативностью – для любых допустимых исходных данных алгоритм должен через конечное число шагов завершить свою работу, либо подать сигнал о том, что данный алгоритм неприменим для решения поставленной задачи;

- дискретностью – возможностью разбиения определенного алгоритмического процесса на отдельные элементарные этапы, выполнение которых человеком или ЭВМ не вызывает сомнения, а результат выполнения каждого элементарного этапа определен и понятен.

Существуют различные способы описания алгоритма. Наиболее распространенными считаются следующие формы представления алгоритмов: словесная, формульно-словесная, графическая, на языках программирования.

Словесный способ описания алгоритмов отражает содержание выполняемых действий средствами естественного языка. Достоинства этого способа: общедоступность, возможность описывать алгоритм с любой степенью детализации. Недостатки: громоздкое описание, низкая наглядность.

Формульно-словесный способ описания алгоритмов основан на записи содержания выполняемых действий с использованием изобразительных возможностей языка математики, дополненного с целью указания необходимых пояснений средствами естественного языка. Данный способ более лаконичен и нагляден.

Графический способ описания алгоритмов представляет собой изображение структуры алгоритма, при котором все этапы процесса обработки данных представляются с помощью определенного набора геометрических фигур – блоков, имеющих строгую конфигурацию в соответствии с характером выполняемых действий. Такое графическое представление алгоритма называется схемой алгоритма. Составление алгоритмов осуществляется в соответствии с требованиями ГОСТ 19701-90 "Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения" и ГОСТ 19.003-80 "Схемы алгоритмов и программ. Обозначения условные графические". По назначению и характеру отображаемых функций условные графические изображения делятся на основные и вспомогательные. Основные символы используются для представления операций, раскрывающих характер обработки данных в процессе решения задачи. Вспомогательные символы предназначены для пояснения отдельных элементов схемы алгоритма. Изображение схем алгоритмов осуществляется по определенным правилам. Каждая схема должна начинаться и заканчиваться символами, обозначающими начало и окончание алгоритма. Все блоки в схеме располагаются в последовательности сверху вниз и слева направо. Отдельные блоки соединяются между собой линиями потоков информации. Направление линии потока сверху вниз и справа налево принимаются за основные и стрелками не обозначаются в отличие от других направлений. Необходимым условием является один выход из символов, обозначающих обрабатывающие блоки, и двух выходов из символов, обозначающих логические операции по проверке выполнения условий.

Приведем основные условные обозначения функциональных блоков схем алгоритмов (таблица 10).

Таблица 10

Обозначения, название и функциональное назначение блоков алгоритмов



Функциональным блокам схемы алгоритма могут присваиваться порядковые номера, которые проставляются слева в верхней части символов в разрыве их контура.

Другой способ нумерации блоков заключается в следующем. Поле листа разбивают на зоны. Координаты зон по горизонтали определяются арабскими цифрами (проставляются слева направо в верхней части листа), по вертикали – прописными латинскими буквами (проставляются сверху вниз в левой части листа). Координаты зон в виде сочетаний букв и цифр присваиваются условным обозначениям блоков, размещенным в полях этих зон (рисунок 20).

Алгоритм может быть записан на одном из языков программирования. Под языком программирования понимается формальный язык, воспринимаемый ЭВМ и предназначенный для общения человека с машиной. Алгоритм, записанный на языке программирования, называется программой. В этом случае алгоритм представляется в виде последовательности операторов языка.

Выясним роль и место алгоритма при решении задач на ЭВМ.

В настоящее время принято выделять следующие этапы подготовки и решения задачи на ЭВМ:

- математическая постановка задачи – предусматривает формирование условий, ограничений и зависимостей, определяющих ее математическое описание, математическую модель. Этот этап является наиболее сложным при решении подавляющего числа задач, однако, когда уже имеются математическая постановка задачи, этот этап опускается;

- выбор численного метода определяет требования, поставленные перед разработчиком: точность решения задачи, время решения, время подготовки и т.п.;

- проектирование алгоритмов – на основании выбранного численного метода и математической постановки задачи строится детальный алгоритм решения задачи;

- составление программы.

Рисунок 20 – Координатный метод нумерации блоков

Алгоритмы бывают чрезвычайно сложными, многоступенчатыми по своей структуре и состоят из тысяч отдельных операций.

При всем многообразии алгоритмов решения задач в них можно выделить три основных (канонических) вида алгоритмических структур: линейную (следование), ветвящуюся, циклическую. С помощью этих трех видов структур можно построить алгоритм любой сложности.

Линейным называется алгоритмический процесс, при котором все этапы решения задачи выполняются в порядке следования записи этих этапов. Порядок выполнения этапов не зависит ни от исходных данных, ни от результатов выполнения предыдущих этапов.

Например, определим величину при (рисунок 21).



Рисунок 21 – Линейный вычислительный процесс и структура следование



Порядок выполнения операций в алгоритме должен отвечать принципу следования или принципу обеспеченности переменных, в основе которого лежит обеспеченность (определенность) значений переменных на каждом шаге выполнения алгоритма. Так для алгоритма на рисунке 21 перестановка блоков 3 и 4 не допустима, поскольку для вычисления z необходимо значение у.

Ветвящимся называется алгоритмический процесс, в котором выбор направления и характера обработки информации зависит от результатов проверки выполнения какого-либо логического условия. Часто такую структуру называют также структурой ЕСЛИ-ТО-ИНАЧЕ. Каждое отдельное направление обработки информации называется ветвью и ведет к общему выходу, так что работа алгоритма продолжается независимо от того, какая ветвь будет выбрана. Базовая структура ветвление приведена на рисунке 22, а. В частном случае может оказаться, что для одного из выбранных путей никаких действий выполнять не надо (рис. 22, б). Такая структура получила название обход или ЕСЛИ-ТО. Для приведения ее к общему виду можно во второй ветви поместить пустую операцию (рис. 22, в). Если в алгоритме ветвление имеет три и более направлений, то его можно представить в виде совокупности базовых структур ЕСЛИ-ТО-ИНАЧЕ (рис. 22, г).

Алгоритм, в состав которого входят только структуры следование и ветвление, называется разветвляющимся алгоритмом. Пример разветвляющегося алгоритма приведен на рисунке 20.

Циклический процесс представляет собой алгоритмическую структуру, называемую ЦИКЛ или ПОВТОРЕНИЕ, в которой многократно повторяются однотипные этапы обработки данных. Цикл – многократно повторяющийся участок алгоритма. Циклы, которые не содержат внутри себя других циклов, называются простыми. Сложные или вложенные циклы содержат внутри себя хотя бы одну циклическую структуру.

По способу организации порядка исполнения проверки условия окончания цикла различают две разновидности базовых циклических структур: с проверкой условия окончания цикла до (ЦИКЛ-ПОКА) и после (ЦИКЛ-ДО) реализации цикла (рис. 23).

Операция или группа операций, повторяющаяся в цикле, называется телом цикла. Основное отличие структуры ЦИКЛ-ПОКА от структуры ЦИКЛ-ДО заключается в том, что в первой структуре тело цикла, в зависимости от условия, могут не выполняться совсем, тогда как в структуре ЦИКЛ-ДО тело цикла обязательно выполняется хотя бы один раз.

Алгоритмы, имеющие в своем составе базовую структуру ЦИКЛ, называются циклическими алгоритмами. Пример циклического алгоритма для решения задачи построения таблицы функции

для a изменяющегося от 0° до 360° с шагом 10° с использованием структуры ЦИКЛ-ДО приведен на рис. 24, а. Величина a в этом случае называется параметром цикла.



Рисунок 22 – Базовая структура ветвление и ее модификации



Для организации цикла необходимы управляющие операции задания начального значения параметра цикла, изменения параметра цикла и проверки условия окончания цикла. На рис. 24, а к управляющим относятся операции 4, 7 и 8. Операции 5 и 6 составляют тело цикла. Следует обращать внимание, что необходимо выносить из цикла операции, результат выполнения которых не зависит от параметра цикла, поскольку это позволяет избежать ненужных повторений в цикле и тем самым экономить время работы.





Рисунок 23 - Базовая структура ЦИКЛ

а - структура ЦИКЛ-ПОКА; б - структура ЦИКЛ-ДО



Организация цикла с использованием структуры ЦИКЛ-ПОКА показана на рис. 24, б. Здесь к управляющим операциям относятся операции 4, 5 и 8, а тело цикла составляют операторы 6 и 7.

Для компактного изображения управляющих операций цикла в схемах алгоритмов используется символ модификации. Пример использования символа модификации для изображения циклических алгоритмов, показанных на рис. 24, а, б приведен на рис. 24, в.

Этот способ графического представления циклических алгоритмов применим для обеих структур ЦИКЛ-ДО и ЦИКЛ-ПОКА, однако, чаще всего, для определенности, его используют для представления структуры ЦИКЛ-ПОКА. Текст заголовка цикла, приведенного в символе модификация, может быть в достаточной степени произвольным, однако чаще всего используют следующую запись:

V = Vn, Vk [,DV],

где V - параметр цикла;

Vn - начальное значение параметра цикла;

Vk - конечное значение параметра цикла;

DV - шаг изменения параметра цикла. Если этот параметр опущен вместе с предшествующей ему запятой, шаг параметра цикла предполагается равным 1.

На практике допускаются обе формы графического представления алгоритма, выбор конкретной формы зависит от степени детализации алгоритма.



Рисунок 24 - Схемы циклических алгоритмов

а- структура ЦИКЛ-ДО; б- структура ЦИКЛ-ПОКА;

в - изображение цикла с использованием символа модификация


pdnr.ru

Электронные логические вентили

Наш пример с выключателями, замкнутыми и разомкнутыми электрическими цепями и лампочками, иллюстрирующий идею логических переменных и функций, удобен тем, что он очень прост и каждому знаком. При этом представленные логические концепции применимы к электрическим цепям, используемым в обработки информации в цифровых компьютерах.

Физическими переменными в данном случае являются не положения выключателей и замкнутые или разомкнутые цепи, а электрическое напряжение и ток. Для примера рассмотрим схему, предназначенную для работы со входным напряжением +5 В или 0 В. Возможные значения выходного напряжения в ней тоже составляют +5 или 0 В. Если мы договоримся, что значение +5 В представляет логическую единицу, а знание 0 В — логический нуль, тогда функционирование этой схемы можно будет описать с помощью таблицы истинности той логической операции, которую она реализует.

С применением транзисторов можно сконструировать простые электронные схемы, которые будут выполнять логические операции И, ИЛИ, Исключающее ИЛИ и НЕ. Эти базовые схемы традиционно называют вентилями (gates).

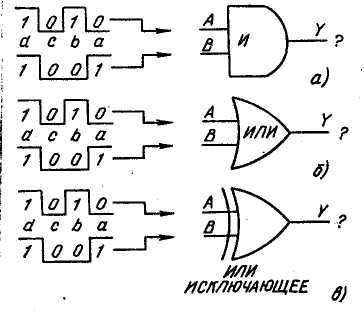

Стандартные обозначения вентилей всех четырех типов приведены на рис. 3.2. Если операция НЕ применяется ко входному или выходному значению логического вентиля, для нее используется упрощенное обозначение — просто маленький кружок.

Пока мы с вами поговорим о том, как с помощью базовых вентилей конструируются логические схемы, реализующие более сложные логические функции.

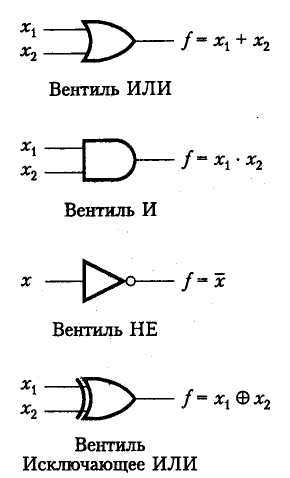

Рис. 3.2. Стандартные обозначения логических вентилей.

В табл. 3.2 приведены семь основных логических элементов цифровых систем. В таблице истинности 0 означает низкий уровень напряжения (LOW), a 1 — высокий (HIGH).

В правой колонке приведены булевы функции (Дж. Буль (1815-1864)—английский математик и логик, им заложены основы математической логики), выполняемые каждым из логических элементов.

Таблица 3.2.





Приведенный на рис. 3.3 пример несколько поясняет способ преобразования информации логическими элементами.

рис. 3.3 Пример инверсии



Каким будет сигнал на выходе инвертора (часто называется элементом отрицания НЕ) на рис. 3.3, когда на его вход поступает импульс а? Согласно второй строке таблицы истинности (табл. 3.2) на выходе должен быть 0, т.е. значение, противоположное входному сигналу. Когда на вход инвертора подается импульс b (О или LOW), выход перейдет в состояние 1 (Н-состояние). Импульс с вызовет LOW (L-состояние) на выходе, тогда как импульс d вызовет на выходе Н-состояние. Процесс инверсии называется также дополнением или отрицанием.

Булевой функцией дополнения является А= (говорят НЕ— А). Черта сверху А читается как НЕ и означает, что надо инвертировать или дополнить (до 1) переменную, над которой она стоит.

На рис. 3.4, а приведен другой пример — элемент И с двумя входами. Импульсами а на его входах являются 0 и 1. Согласно таблице истинности (табл. 3.2) это должно; вызвать 0 (LOW) на выходе. Импульсы а, б и с вызовут на выходе L-уровень. Когда же оба входа элемента И станут HIGH (см. импульсы d на рис. 3.4,а), выход становится равным 1 или HJGH.

Рассмотрим задачу, приведенную на рис. 3.4, б. В этом случае тетрады 1010 (на входе А) и 1001 (на входе В) совместно поступают на вход логического элемента ИЛИ. Тетрада на выходе может быть определена по таблице истинности (табл.3.2).

В результате логической операции ИЛИ над 1010 и 1001 получим на выходе 1011. Отметим, что функция ИЛИ сначала выполняется с импульсами а, затем б и т. д.



Рис. 3.4. Выполнение логических операций: а - И; б - ИЛИ; в - ИЛИ ИСКЛЮЧАЮЩЕЕ.



Какой будет тетрада на выходе, если 1010 и 1001 будут подвергнуты операции ИЛИ ИСКЛЮЧАЮЩЕЕ (XOR), как показано на рис. 3.4, в? Согласно таблице истинности XOR видим, что результатом операции XOR с тетрадами 1010 и 1001 будет 0011.

Таким образом, микропроцессор может выполнять логические операции. Обычно микропроцессоры наделены способностью выполнять команды логических операций НЕ (дополнение или отрицание), И, ИЛИ и ИЛИ ИСКЛЮЧАЮЩЕЕ. Эти команды выполняются побитно аналогично приведенным в табл. 3.2 и на рис. 3.3, 3.4.

Упражнения

3.1. Перечислить семь логических функций.

3.2. Перечислить четыре логические функции, которые могут быть выполнены, как правило, одной командой.

3.3. Если МП выполняет функцию 1100 И 1011, тетрадой выхода будет ____.

3.4. Если МП выполняет функцию 0011 ИЛИ 1000, тетрадой выхода будет ___.

3.5. Если МП инвертирует (операция НЕ) тетраду1001, результатом будет ___.

3.6. Если МП выполняет функцию 0011 ИЛИ ИСКЛЮЧАЮЩЕЕ 0110, результатом будет ____.

Записать выходы элемента НЕ-И на рис. 3.5

Рис. 3.5. К упражнению 3.7





3.7. Записать выходы элемента НЕ-ИЛИ на рис. 3.6.

Рис. 3.6. К упражнению 3.7



3.8. Записать выходы элемента НЕ-ИЛИ ИСКЛЮЧАЮЩЕЕ на рис. 3.7.

Рис. 3.7. К упражнению 3.8

Решения

3.1. См. табл. 3.2. Семь логических функций: НЕ (инверсия), И, НЕ-И, ИЛИ, НЕ-ИЛИ, ИЛИ ИСКЛЮЧАЮЩЕЕ, НЕ-ИЛИ ИСКЛЮЧАЮЩЕЕ. 3.2. НЕ, И, ИЛИ и ИЛИ ИСКЛЮЧАЮЩЕЕ. 3.3. См. табл.3.2. Результат 1000. 3.4. См. табл. 3.2— таблица истинности ИЛИ. 1011. 3.5. 0110. 3.6.0101. 3.7. См. таблицу истинности в табл. 3.2. Импульсы на выходе будут иметь значения: при импульсах а—1; при импульсах б — 0; при импульсах с—1; при импульсах d—1; 3.7. При импульсах а— 0; при импульсах b — 0; при импульсах с — 0; при импульсах d— 1. 3.8. При импульсах а—0; при импульсах b — 0; при импульсах с— 1;при импульсах d — 1.



Лекция 10


Похожие статьи:

poznayka.org

НОУ ИНТУИТ | Лекция | Логические вентили, схемы, структуры

Аннотация: Рассматриваются основные теоретические (математические, логические) понятия и сведения, касающиеся базовых логических элементов и структур – логических вентилей, логических (переключательных) схем, логической базы аппаратуры ЭВМ и их оптимальной структуры, оптимизации их структур.

Любой, самый примитивный компьютер – сложнейшее техническое устройство. Но даже такое сложное устройство, как и все в природе и в технике, состоит из простейших элементов. Любой компьютер, точнее, любой его электронный логический блок состоит из десятков и сотен тысяч так называемых вентилей (логических устройств, базовых логических схем ), объединяемых по правилам и законам (аксиомам) алгебры вентилей в схемы, модули.

Логический вентиль (далее – просто вентиль) – это своего рода атом, из которого состоят электронные узлы ЭВМ. Он работает по принципу крана (отсюда и название), открывая или закрывая путь сигналам.

Логические схемы предназначены для реализации различных функций алгебры логики и реализуются с помощью трех базовых логических элементов ( вентилей, логических схем или так называемых переключательных схем ). Они воспроизводят функции полупроводниковых схем.

Работу вентильных, логических схем мы, как и принято, будем рассматривать в двоичной системе и на математическом, логическом уровне, не затрагивая технические аспекты (аспекты микроэлектроники, системотехники, хотя они и очень важны в технической информатике).

Логические функции отрицания, дизъюнкции и конъюнкции реализуют, соответственно, логические схемы, называемые инвертором, дизъюнктором и конъюнктором.

Логическая функция "инверсия", или отрицание, реализуется логической схемой ( вентилем ), называемой инвертор.

Принцип его работы можно условно описать следующим образом: если, например, "0" или "ложь" отождествить с тем, что на вход этого устройства скачкообразно поступило напряжение в 0 вольт, то на выходе получается 1 или "истина", которую можно также отождествить с тем, что на выходе снимается напряжение в 1 вольт.

Аналогично, если предположить, что на входе инвертора будет напряжение в 1 вольт ("истина"), то на выходе инвертора будет сниматься 0 вольт, то есть "ложь" ( схемы на рисунках 6.1 а, б).


Рис. 6.1. Принцип работы инвертора

Функцию отрицания можно условно отождествить с электрической схемой соединения в цепи с лампочкой (рис. 6.2), в которой замкнутая цепь соответствует 1 ("истина") или х = 1, а размыкание цепи соответствует 0 ("ложь") или х = 0.


Рис. 6.2. Электрический аналог схемы инвертора

Дизъюнкцию реализует логическое устройство ( вентиль ) называемое дизьюнктор (рис. 6.3 а, б, в):


Рис. 6.3a.
Рис. 6.3b.
Рис. 6.3c. Принцип работы дизъюнктора

Дизъюнктор условно изображается схематически электрической цепью вида (рис. 6.4)


Рис. 6.4. Электрический аналог схемы дизъюнктора

Конъюнкцию реализует логическая схема ( вентиль ), называемая конъюнктором (рис. 6.5 а, б, в):


Рис. 6.5a.
Рис. 6.5b.
Рис. 6.5c. Принцип работы конъюнктора

www.intuit.ru

6.2 Логические вентили, схемы, структуры

Любой, самый примитивный компьютер – сложнейшее техническое устройство. Но даже такое сложное устройство, как и все в природе и в технике, состоит их простейших элементов. Любой компьютер, точнее, любой его электронный логический блок состоит из десятков и сотен тысяч так называемых вентилей (логических устройств, базовых логических схем), объединяемых по правилам и законам (аксиомам) алгебры вентилей в схемы, модули.

Логический вентиль (далее – просто вентиль) – это своего рода атом, из которого состоят электронные узлы ЭВМ. Он работает по принципу крана (отсюда и название), открывая или закрывая путь сигналам.

Логические схемы предназначены для реализации различных функций алгебры логики и реализуются с помощью трех базовых логических элементов (вентилей, логических схем или так называемых переключательных схем). Они воспроизводят функции полупроводниковых схем.

Работу вентильных, логических схем мы, как и принято, будем рассматривать в двоичной системе и на математическом, логическом уровне, не затрагивая технические аспекты (аспекты микроэлектроники, системотехники, хотя они и очень важны в технической информатике).

Логические функции отрицания, дизъюнкции и конъюнкции реализуют, соответственно, логические схемы, называемые инвертором, дизъюнктором и конъюнктором.

Логическая функция "инверсия", или отрицание, реализуется логической схемой (вентилем), называемой инвертор.

Принцип его работы можно условно описать следующим образом: если, например, "0" или "ложь" отождествить с тем, что на вход этого устройства скачкообразно поступило напряжение в 0 вольт, то на выходе получается 1 или "истина", которую можно также отождествить с тем, что на выходе снимается напряжение в 1 вольт.

Аналогично, если предположить, что на входе инвертора будет напряжение в 1 вольт ("истина"), то на выходе инвертора будет сниматься 0 вольт, то есть "ложь" (схемы на рисунке 9).

Функцию отрицания можно условно отождествить с электрической схемой соединения в цепи с лампочкой (рисунок 10), в которой замкнутая цепь соответствует 1 ("истина") или х=1, а размыкание цепи соответствует 0 ("ложь") или х=0.

Рисунок 9 – Принцип работы инвертора

Рисунок 10 – Электрический аналог схемы инвертора

Дизъюнкцию реализует логическое устройство (вентиль) называемое дизъюнктор (рисунок 11):

Рисунок 11 – Принцип работы дизъюнктора

Дизъюнктор условно изображается схематически электрической цепью вида (рис. 12)

Рисунок 12Электрический аналог схемы дизъюнктора

Конъюнкцию реализуетлогическая схема (вентиль), называемая конъюнктором (рис. 13):

Рисунок 13Принцип работы конъюнктора

Конъюнктор можно условно изобразить схематически электрической цепью вида (рис. 14)

Рисунок 14Электрический аналог схемы конъюнктора

Схематически инвертор, дизъюнктор и конъюнктор на логических схемах различных устройств можно изображать условно следующим образом (рис. 15). Есть и другие общепринятые формы условных обозначений.

Рисунок 15Условные обозначения вентилей (вариант)

Из указанных простейших базовых логических элементов собирают, конструируют сложные логические схемы ЭВМ, например, сумматоры, шифраторы, дешифраторы и др. Большие (БИС) и сверхбольшие (СБИС) интегральные схемы содержат в своем составе (на кристалле кремния площадью в несколько квадратных сантиметров) десятки тысяч вентилей. Это возможно еще и потому, что базовый набор логических схем (инвертор, конъюнктор, дизъюнктор) является функционально полным (любую логическую функцию можно представить через эти базовые вентили), представление логических констант в них одинаково (одинаковы электрические сигналы, представляющие 1 и 0) и различные схемы можно "соединять" и "вкладывать" друг в друга (осуществлять композицию и суперпозицию схем).

Таким способом конструируются более сложные узлы ЭВМ – ячейки памяти, регистры, шифраторы, дешифраторы, а также сложнейшие интегральные схемы.

В двоичной системе таблицу суммирования цифры x и цифры y и получения цифры z с учетом переноса p в некотором разряде чисел x и y можно изобразить таблицей вида

x

y

z

p

0

0

0

0

0

1

1

0

1

0

1

0

1

1

0

1

Эту таблицу можно интерпретировать как совместно изображаемую таблицу логических функций (предикатов) вида

Логический элемент, соответствующий этим функциям, называется одноразрядным сумматором и имеет следующую схему (обозначим ее как или– если мы хотим акцентировать именно выбранный, текущийi-й разряд) (рис. 16):

Рисунок 16Схема одноразрядного сумматора

"Черным ящиком" называется некоторое закрытое устройство (логическая, электрическая или иная схема), содержимое которого неизвестно и может быть определено (идентифицировано) только по отдельным проявлениям входа/выхода ящика (значениям входных и выходных сигналов). В "черном ящике" находится некоторая логическая схема, которая в ответ на некоторую последовательность входных (для ящика) логических констант выдает последовательность логических констант, получаемых после выполнения логической схемы внутри "черного ящика". Определим логическую функцию внутри "черного ящика" (рис. 17), если операции выполняются с логическими константами для входных последовательностей (поразрядно). Например, х = 00011101 соответствует последовательности поступающих значений: "ложь", "ложь", "ложь", "истина", "истина", "истина", "ложь", "истина".

Рисунок 17Схема "черного ящика 1"

Из анализа входных значений (входных сигналов) х, у и поразрядного сравнения логических констант в этих сообщениях с константами в значении z – результате выполнения функции в "черном ящике", видно, что подходит, например, функция вида .

Действительно, в результате "поразрядного" сравнения сигналов (последовательностей значений "истина", "ложь") получаем следующие выражения (последовательности логических констант):

.

Важной задачей (технической информатики) является минимизация числа вентилей для реализации той или иной схемы (устройства), что необходимо для более рационального, эффективного воплощения этих схем, для большей производительности и меньшей стоимости ЭВМ.

Эту задачу решают с помощью методов теоретической информатики (методов булевой алгебры).

Пример. Построим схему для логической функции . Схема, построенная для этой логической функции, приведена на рис. 18.

Рисунок 18Схема для функции 1

Пример. Определим логическую функцию , реализуемую логической схемой вида (рис. 19):

Рисунок 19Схема для функции 2

Искомая логическая функция, если выписать ее последовательно, заполняя "верх" каждой стрелки, будет иметь следующий вид: .

Вопросы для обсуждения.

1. Что мы называем высказывательной формой?

2. Что называется логической переменной?

3. Что есть предикат?

4. Какая функция называется логической (булевой)?

5 Какую задачу мы называем инфологической?

6. Дайте определение логического вентиля.

7 Структурные схемы алгоритмов

studfiles.net

Отправить ответ

avatar
  Подписаться
Уведомление о
