Велдолет что это: Бобышки (велдолеты) разных типов ASTM EN DIN

Mss Sp 97 Weldolet Производители и завод Китай — Индивидуальные цены на продукцию

MSS SP 97 Weldolet

Отправить запрос

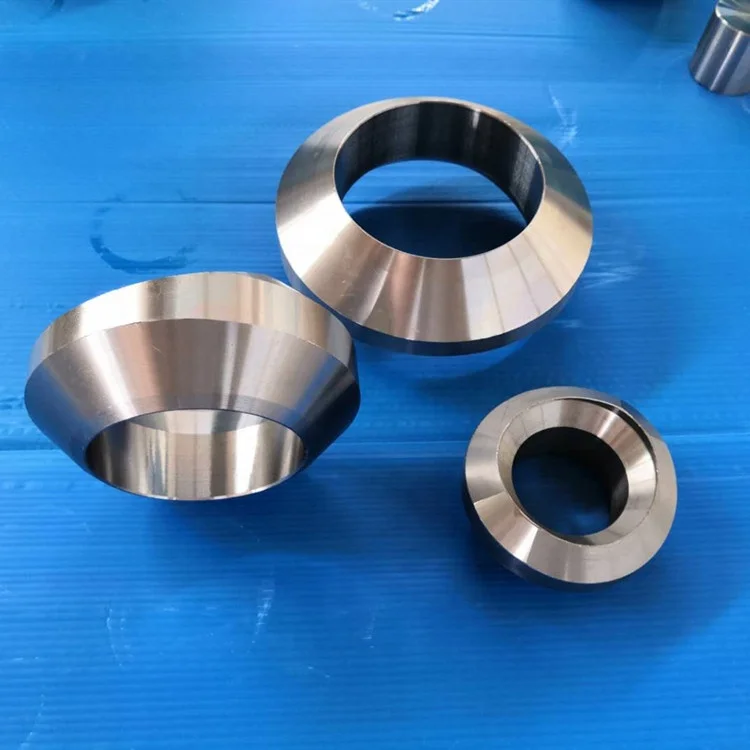

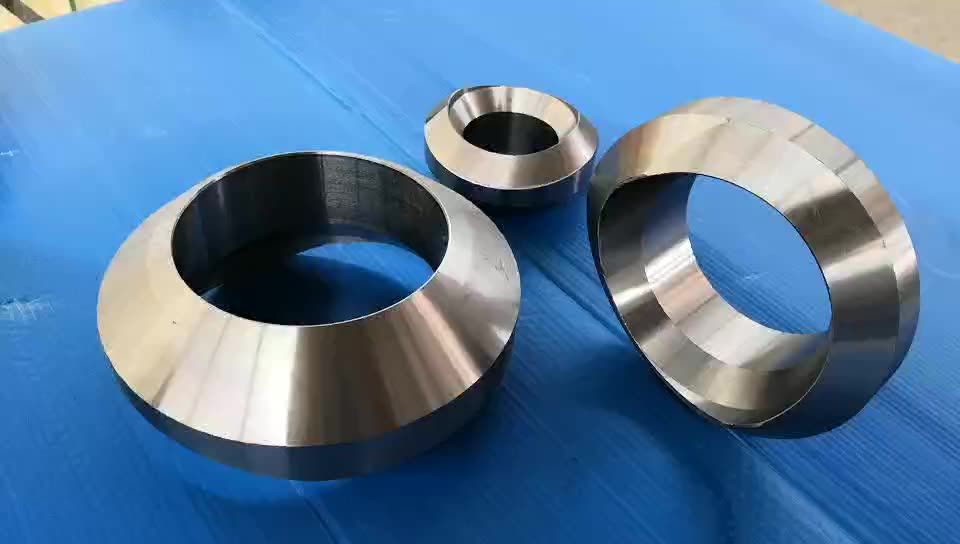

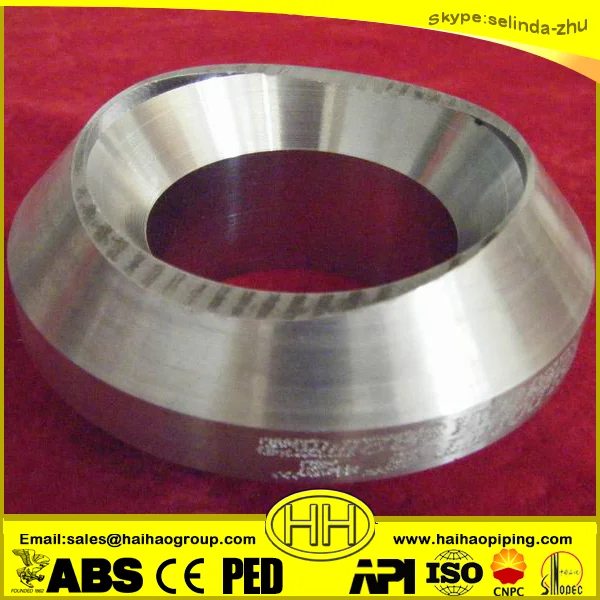

MSS SP 97 Weldolet

一 ： что такое MSS SP 97 Weldolet

Стандарт ASTM A105 (также известный как ASME SA 105) распространяется на бесшовные кованые детали трубопроводов из углеродистой стали для использования в системах давления при температуре окружающей среды и при более высоких температурах в системах давления. Он может быть изготовлен для фланцев, фитингов, клапанов и других компонентов трубопроводов в соответствии с требованиями. с такими стандартами размеров, как MSS, ASME, API, EN / BS, DIN

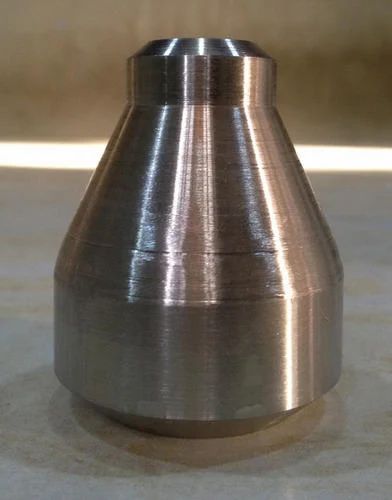

Weldolet — это выходное отверстие для ответвления с концевым соединением под сварку, у нас также есть выходное отверстие для сварки раструбом и выходное отверстие для конца резьбы.

Weldolet является наиболее распространенным из всех ответвлений и приваривается к выпускной трубе.

Для облегчения этого процесса концы скошены, поэтому бобышка считается фитингом для стыковой сварки. Велдолеты спроектированы так, чтобы минимизировать концентрацию напряжений и обеспечить целостное усиление.

二;описание продукта

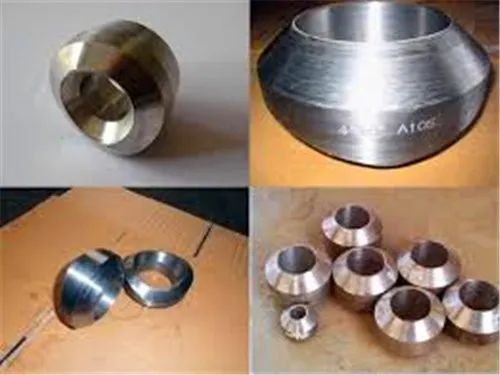

ТипA105 Weldolet, A105N Weldolet
Размер1/2″ ~ 60″
ТолщинаSCh50-SCh260
СтандартASME, MSS SP97
МатериалУглеродистая сталь: ASTM A105 Weldolet, A105N, A350LF2,

Нержавеющая сталь: ASTMA182F304, F304L, F316, F316L, F317L, F321, F321H, F347, F347H, F310, F44F51, S31803, A182, F43, S32750

Линия трубы: ASTMA694F42, F46, F52, F56, F60, F65, F70,

Легированная сталь: A182F12, F11, F22, F5, F9, F91, ECT

Специальный материал: монель, дуплекс SS, сплав, инконель, 904L и т. Д.

Доступный типWeldolet, threadolet, sockolet
Заявлениенефть, химическая промышленность, медицина, электроэнергетика, космонавтика,
военная промышленность, противопожарная защита, металлургия, судостроение, топливный газ, ядерное электричество,
городское строительство, водогрейное отопление и охрана окружающей среды и т. д.

三 ： ASTM A105 Химический состав

CMnPSSi
0,15 макс.0.6-1.050.0350.040,1 мин

ASTM A105 Механические свойства

Предел прочностиПредел текучестиУдлинение
485 (МПа)250 (МПа)30 (%)

2.sch5s ~ schXXS
3. строительство, бензин, электростанция ..
4. размер: 1/2 ″ -60 ″
5. номинальное давление: 2000 фунтов, 3000 фунтов, 6000 фунтов, 9000 фунтов.


6.Стандарт ANSI / ASME B16.11 / MSS-SP-97 / MSS-SP-83 / \
стальной olet / threadolet / weldolet / sockolet
Упаковка фитингов Weldolet& Доставка

Как один из ведущих производителей в Китае, мы тепло приветствуем вас, чтобы вы купили нашу вельдольку mss sp 97. Наша фабрика также принимает индивидуальные заказы. Пожалуйста, наслаждайтесь нашей конкурентоспособной ценой и отличным сервисом.

горячая этикетка : mss sp 97 weldolet, Китай, производители, завод, цена, индивидуальные

Отправить запрос

Трубопроводные материалы: Olets — Новости — Новости

Олеты — это ветвящиеся фитинги фирмы Bonney Forge. Olets предлагает альтернативное средство подключения к основному прогону и не требует подкрепления. Олецы предварительно сформированы для кривизны прогоняющей трубы. Для подключения к колпачкам труб и головкам сосуда доступны плоские сварные швы.

Sweepolets в основном разработаны для высокопроизводительной трубы, используемой в линиях транспортировки нефти и газа. Sweepolets обеспечивает хорошую картину потока и оптимальное распределение напряжения.

Олеты обычно используются для разветвления при высоких давлениях и при высоких температурах. Максимальное допустимое давление фитинга аналогично тому, как это делается для подсоединенной прямой бесшовной трубы с эквивалентным материалом.

Доступные фитинги Olet:

  1. Weldolet

  2. Elbolet

  3. Sockolet

  4. резьбовая бобышка

  5. Sweepolet

  6. Latrolet

  7. Nipolet

Weldolet

Используется для 90-градусной ветви на трубе и для размера ветви 2 «и выше, где штуцеровочные фитинги используются для труб диаметром до 1 1/2».

Elbolet

Они используются для нажатия на локоть, чтобы сэкономить место. Полезно для крепления защитных гильз.

Sockolet

Sockolets используются для соединения труб малого диаметра с отверстиями для большего диаметра.

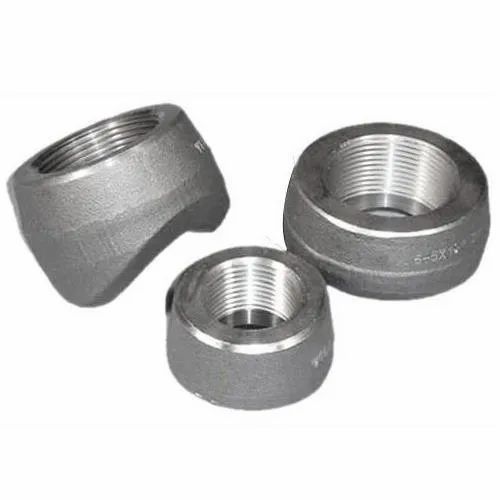

резьбовая бобышка

Threaditets используются для подключения резьбовых фитингов с маленькими отверстиями к сети трубопроводов для стыковой сварки.

Sweepolet

Sweepolets используются для равномерного распределения потока.

Nipolet

Они используются для непосредственного прикрепления дренажных клапанов, напорных инструментов и т. Д. К коллектору. Это помогает экономить дополнительное оборудование и монтажные работы.

Стандартный размер

Используемый стандартный размер:

MSS-SP-97 : Усиленные фитинги с филированной фитинговой фитинговой сетью — торцевые сварные, резьбовые и стыковые торцы.

Фитинги Классы согласно этому стандарту:

  1. Стандарт: стыковая сварка: от 1/8 «до 24», для подключения STD thk Pipe.

  2. Extra Strong: стыковая сварка: от 1/8 до 24 дюймов для подключения сверхпрочной трубы

  3. График 160: стыковая сварка: от 1/2 до 6 дюймов: для подключения трубки Schedule 160

  4. 3000: Резьбовая и гнездовая сварка: от 1/8 до 4 дюймов: для подключения сверхпрочной трубы

  5. 6000: Резьбовая и гнездовая сварка: от 1/2 «до 2»: для соединения труб Sch 160.

Материалы для строительства

Олеты — это кованые фитинги. Таким образом, они изготовлены из тех же материалов, что и фланцы и фитинги для сварных соединений.

Спецификация материала трубопровода.

  1. Элемент: Нипполет, Эльбулет, Латролет, Соколет и Вельдолет

  2. Длина: 75 мм (только для ниполетов)

  3. Материал: CS: ASTM A105

  4. SS: ASTM A182 Gr. F304L

  5. Класс: 3000 (только для филиалов с малыми отверстиями)

  6. Конец: Nippolet: простые концы

  7. Sockolet: SW Ends

  8. Elbolet: BW Ends

  9. Latrolet: SW, BW Заканчивается по размеру филиала.

  10. Weldolet: BW Ends

  11. Dim. Стандарт: MSS-SP-97

Различия между Weldolet, Socket и Threadolet

Если вы пытаетесь понять, что такое Weldolet, Socket и Threadolet, но все еще не можете понять, в чем их различия, вы попали в нужное место. Читайте дальше, и я расскажу вам о различиях между Weldolet, Socket и Threadolet, как я бы объяснил их своей дочери.

Что такое сварка, гнездо и резьба?

Прежде чем вдаваться в подробности каждой из этих частей, важно знать, что они являются частью системы трубопроводов и используются для соединения основной трубы системы с соответствующими ответвлениями системы.
Другими словами, это элементы, заменяющие традиционные соединения, такие как колена и тройники для отводов под углом 90 и 45 градусов.

Основные характеристики таких соединений, как сварка, муфта и резьба:

  • Они меньше по размеру, чем традиционные тройники, колена, крестовины и т. д., поэтому они занимают меньше места в системе.
  • Привариваются к основной трубе, а для соединения с ответвлениями могут быть сварными или резьбовыми.
  • Обычно они изготавливаются из различных материалов, таких как углеродистая сталь A105, нержавеющая сталь 316, сталь и никелевые сплавы, такие как Alloy20.

Из вышеперечисленных функций самая большая разница заключается в способе их подключения к соответствующему шунту. Давайте рассмотрим каждый подробно, чтобы лучше понять, в чем их отличия.

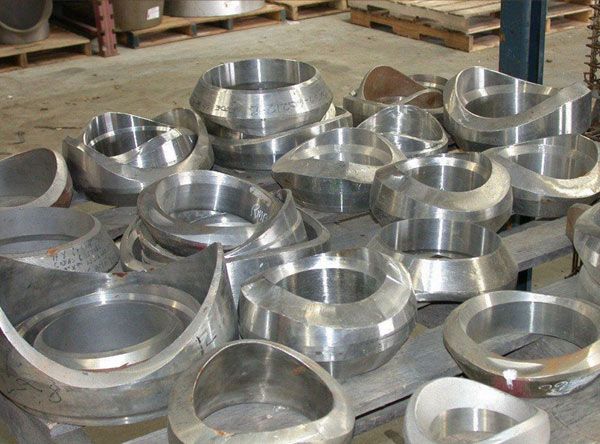

Weldolet (BW-OUTLET)

Weldolet считается наиболее популярным из этой группы и часто классифицируется как соединение типа стыковой сварки (BW-стыковая сварка). Эта классификация относится к его скошенному выпускному отверстию, которое при монтаже приваривается к патрубку встык.
Weldolet идеально подходит для замены тройника на 90-градусных отводах с усиленным соединением, которое защищает отвод за счет снижения концентрации напряжений благодаря его форме и размеру.
Его скошенные концы позволяют легко устанавливать сваркой BW на предварительно отрезанную магистраль и на ответвительную трубу, внутренний диаметр или сортамент которых обычно меньше или равен размеру приварного штифта.
Обратите внимание, что в некоторых случаях может потребоваться соединение с коротким и длинным радиусом под углами 90 и 180 градусов, чего нельзя добиться с помощью приварной головки.
В таких случаях используется деталь, известная как Elbolet, название которой происходит от английского слова «локоть», что означает локоть, и которая допускает этот тип соединений со сваркой встык или даже с резьбой. Основные области применения обычно находятся в термальных колодцах и соединениях КИПиА.

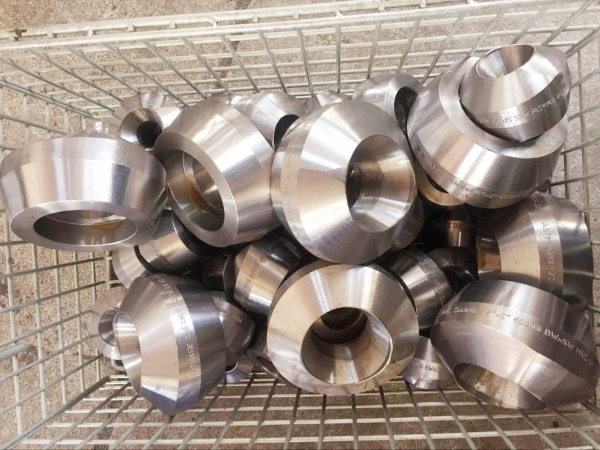

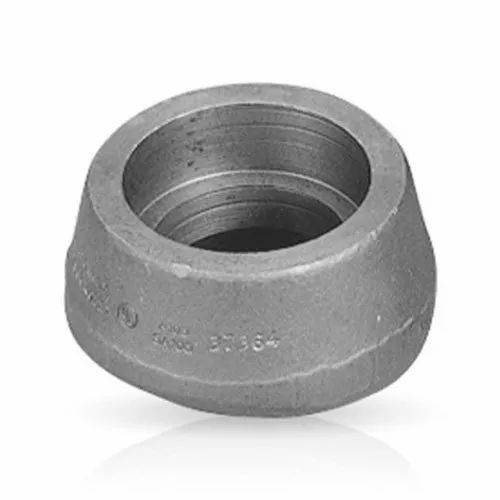

Муфта (SW-OUTLET)

Название происходит от типа сварного шва, используемого для соединения магистрали и ответвления с использованием этой детали, SW-муфта. Как и приварное соединение, это соединение является отличной альтернативой для TE в 90-градусные краны.
Помимо типа используемого сварного шва, основное отличие приварной муфты заключается в том, что муфта обычно используется для применений с более низким давлением и меньшим диаметром трубы.

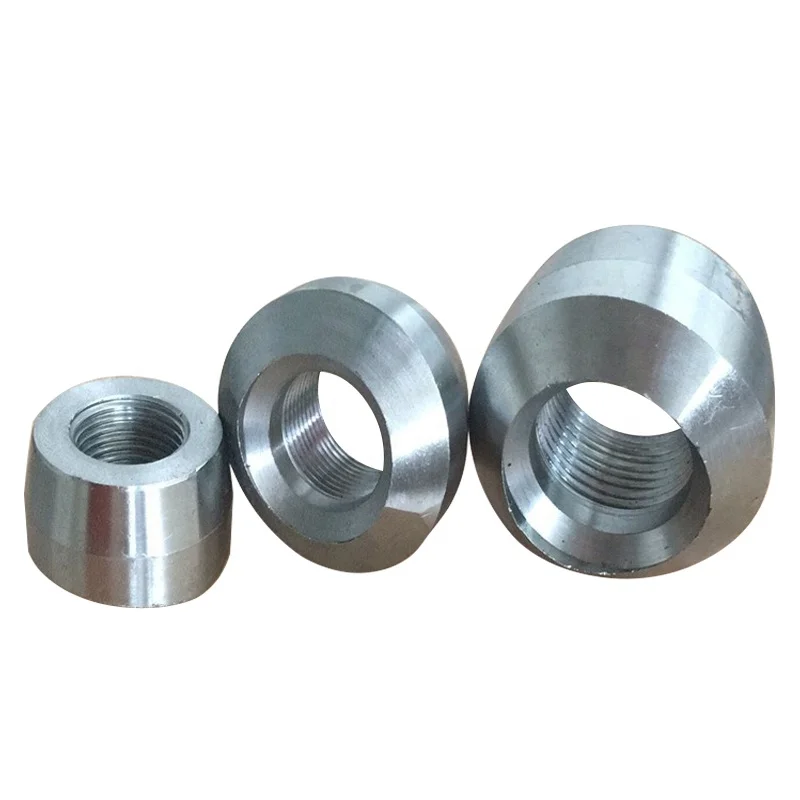

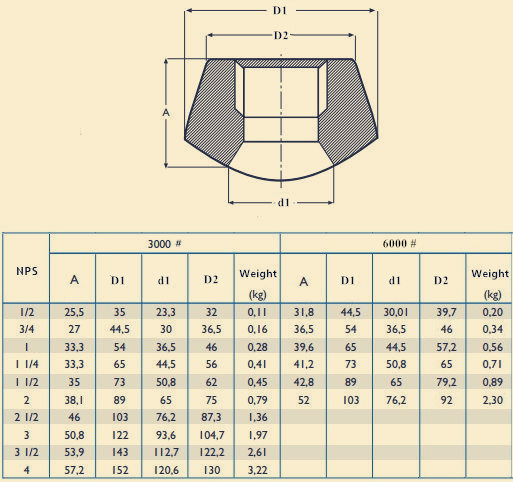

Резьбовое соединение (THD-OUTLET)

Хотя разница всего в одной букве, важно отметить, что резьбовое соединение представляет собой одно и то же соединение. Название предполагает основную характеристику этого соединения, поскольку «резьба» означает нить. Проще говоря, можно сказать, что резьбовой штифт точно такой же, как и сварной, с основным отличием в том, что он соединяется с патрубком через резьбу.
Другим отличием резьбового штифта от сварного штифта является тот факт, что он используется в приложениях с гораздо более низким давлением и меньшими диаметрами.
Резьба этого типа соединения обычно имеет тип NPT в соответствии со спецификациями ASME B1.20.1.
Но если это просто альтернатива, зачем использовать другой тип соединения, чем классические колена и ТЭ? Что ж, позвольте мне рассказать вам об этом.

Преимущества использования таких альтернатив, как приварная головка, муфта, резьбовая головка и элболет

Хотя большинство соединений, выполненных с помощью этих альтернатив, также могут быть выполнены с помощью TE и колен, факт заключается в том, что использование приварной, муфтовой, резьбовой или элболетной муфты дает ряд преимуществ, среди которых выделяются следующие:

  • Уменьшение сварочные работы. В то время как для сварки требуется 3 сварных шва с этими деталями, нужны только 2.
  • В результате первых и благодаря конструкции этих соединений установка выполняется быстрее.
  • Для них требуется меньше места, что обеспечивает большую гибкость при проектировании системы трубопроводов. 9№ 0013
  • Эти фитинги не ограничивают поток благодаря своей воронкообразной форме. Такая конструкция позволяет потоку иметь плавный переход между основным и ответвлением.

Вварной штуцер, муфта, резьба и элболет с красной жидкостью

Здесь следует отметить, что все эти соединения также относятся к группе фитингов. Red Fluid предлагает серию фитингов ASME B16.11 для давления 3000, 6000 и 9000 фунтов на квадратный дюйм.
И если вы считаете, что ни один из предлагаемых нами стандартных фитингов не соответствует вашим требованиям или потребностям ваших клиентов, не волнуйтесь, мы вас обеспечим.
У нас есть 35-летний опыт производства нестандартных деталей, от клапанов до переходников и фитингов, подобных тем, которые я описал до сих пор. Короче говоря, если у нас нет в наличии, мы делаем это.
Если вам нужно, чтобы ваша деталь была изготовлена ​​по размеру, отправьте нам запрос на изготовление прямо сейчас здесь.

Если вам нужны какие-либо соединения под сварку, муфту, резьбу или элболет, я рекомендую вам иметь следующую информацию при подготовке вашего заказа:

  • Диапазон возможных размеров основной трубы системы.
  • Размер присоединяемого патрубка (NPS).
  • Внутренний диаметр или График патрубка.
  • Тип соединения (сварной штуцер, сокет, резьбовой или штыревой), если он уже определен.
  • Тип и марка материала.

Обладая этой информацией, вы сможете без проблем заказать соединения. Однако, если вы не уверены и хотели бы прояснить любые сомнения, чтобы убедиться, что вы получите то, что вам действительно нужно, свяжитесь с нами по этой ссылке, и мы будем рады ответить вам в течение 2 рабочих дней.
