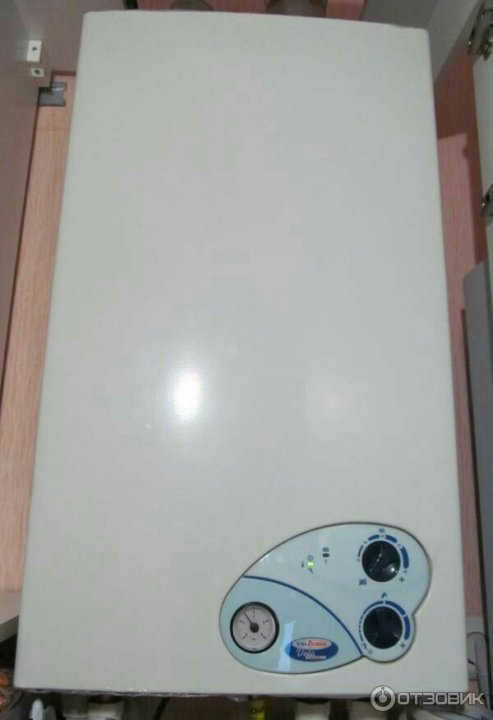

Nova Florida Vela Compact Теплота Харків
Nova Florida VELA COMPACT CTN AF — CTFS AF Модель Vela Compact это двухконтурный котел с битермическим теплообменником. Котел выпускается с закрытой (CTFS) и открытой (CTN) камерами сгорания. Среди преимуществ высокий КПД котла и малые габаритные размеры. NOVA FLORIDA Vela Compact — настенный двухконтурный газовый котел эконом класса. Котел рассчитан для обогрева помещений, площадью до 200 м² и обеспечивает 12 литров горячей воды в минуту. Несмотря на большую мощность, котел имеет очень компактный размер — глубина котла всего 25 см. КПД котла с открытой камерой сгорания (модель СTN) составляет 90,6 %, а версия с закрытой камерой (модель CTFS) — 93 %.
Фотогалерея
ХАРАКТЕРИСТИКИ
- В серийном исполнении котел предназначен для работы на природном или сжиженном газе
- Размеры ШхВхГ: 400 x 700 x 250 мм
- Высокоэффективный, битермический 5-трубный медный теплообменник
- Плата управления с электронным поджигом и контролем наличия пламени по току ионизации
- Диагностика работы и ошибок с помощью разноцветных светодиодов
- Насосный узел, включающий реле давления воды, предохранительный клапан на 3 бара, кран заполнения и сливной кран
- Класс энергоэффективности согласно норме 92/42/CEE: CTFS *** CTN **
Технические характеристики газовых котлов Vela Compact
| Модификация котла | CTN 24 AF | CTFS 24 AF | |
| Категория аппарата | — | II2h4+ | II2h4+ |
| Количество форсунок | — | 11 | 11 |
| Номинальная тепловая мощность | кВт | 24,5 | 25,5 |
| Минимальная тепловая мощность в режиме отопления | кВт | 12 | 12,5 |
| Номинальная полезная мощность | кВт | 22,2 | 23,7 |
| Минимальная полезная мощность в режиме отопления | кВт | 10,8 | 11,2 |
| КПД при Р номин. | % | 90,6 | 93 |
| КПД при 30% нагрузке | % | 90 | 90,2 |
| Классификация энергоэффективности согласно 92/42 СЕЕ | — | ★★ | ★★★ |
| Содержание С02 при Р макс. (метан) | % | 5,7 | 6,3 |
| Содержание С02 при Р мин. (метан) | % | 2,7 | 2,7 |
| Потери в дымоходе при работающей горелке | % | 6,1 | 5,8 |
| ДТ дымовых газов при Р номин. | °С | 85 | 107 |
| Потери на кожух (котел внутри помещения) | % | 3,2 | 1,2 |
| Массовый расход дымовых газов (метан G20) | г/с | 16,7 | 16 |
| Расход при номинальной мощности: метан (G20) | куб.м./ч | 2,59 | 2,7 |
| бутан(G30) | кг/ч | 1,93 | 2,01 |
| пропан(G31) | кг/ч | 1,9 | 1,98 |
| Производительность горячей воды ГВС ЛТ 30°С | л/мин | 10,6 | 11,4 |
| Минимальный расход в контуре ГВС | л/мин | 3 | 3 |
Давление ГВС мин. — макс. | бар | 0,5-8 | 0,5-8 |
| Максимальная температура в контуре ГВС | °С | 58 | 58 |
| Минимальная температура в контуре ГВС | °С | 35 | 35 |
| Объем расширительного бака | л | 6 | 6 |
| Давление в контуре отопления, мин.- макс. | бар | 0,5-3 | 0,5-3 |
| Максимальная температура в контуре отопления | °С | 83 | 83 |
| Минимальная температура в контуре отопления | °С | 35 | 35 |
| Максимальное давление газа в горелке, метан (G20) | мбар | 12 | 11,7 |
| Минимальное давление газа в горелке, метан (G20) | мбар | 3,1 | 3 |
| Максимальное давление газа в горелке, бутан (G30) | мбар | 27,5 | 28 |
| Минимальное давление газа в горелке, бутан (G30) | мбар | 6,6 | 7 |
| Максимальное давление газа в горелке, пропан (G31) | мбар | 35,5 | 36 |
| Минимальное давление газа в горелке, пропан (G31) | мбар | 8,5 | 9,5 |
| Диаметр подающего/обратного трубопровода в контуре отопления | дюйм | G 3/4 | G 3/4 |
| Диаметр входа/выхода трубопровода ГВС | дюйм | G 1/2 | G 1/2 |
| Диаметр газового соединения | дюйм | G 1/2 | G 1/2 |
| Диаметр дымохода | мм | 130 | — |
| Диаметр коаксиального дымоотвода-воздухозабора | мм | — | 100/60 |
| Диаметр раздельного дымоотвода-воздухозабора | мм | — | 80/80 |
| Напряжение / Частота электрического тока | В/Гц | 230/50 | 230/50 |
| Потребляемая электрическая мощность | Вт | 80 | 140 |
| Плавкий предохранитель энергоснабжения | А | 2 | 2 |
| Класс электрозащиты | — | IPX4D | IPX4D |
| Ширина х высота х глубина | мм | 400x700x250 | |
| Вес котла нетто | кг | 25,2 | 26,4 |
| Вес котла брутто | кг | 27,2 | 28,4 |
Файли для скачування
Инструкция — паспорт котла Nova Florida Vela compact. pdf — 1238.5 Кб | |
| Рекламный буклет котла Nova Florida Vela compact.pdf — 485.64 Кб |
×
Відкрити зручно у смартфоні за допомогою QR-коду
Щоб використати списки бажань та очікування, Вам необхідно увійти до свого особистого кабінету або зареєструватися на сайті
Запит відправлено
Nova Florida VELA COMPACT CTFS 24 AF цена, характеристики, видео обзор, отзывы
Общие характеристики *
| Тип отопительного котла | газовый |
| Число контуров | двухконтурный |
| Минимальная мощность обогрева | 11. 2 кВт |
| Максимальная мощность обогрева | 23.7 кВт |
| КПД | 93 % |
| Способ установки | настенный |
| Тип горелки | газовая |
| Камера сгорания | закрытая |
| Энергонезависимый | Нет |
| Автоподжиг | Есть |
| Модуляция пламени | Нет |
| Бункер в комплекте | Нет |
| Встроенный бойлер | Нет |
| Нет | |
| Нагнетательный вентилятор | Нет |
| Вытяжной вентилятор | Нет |
Технические характеристики *
| Минимальная тепловая нагрузка | 12. 5 кВт |
| Расширительный бак | Есть |
| Производительность горячей воды при t 30°C | 11.4 л/мин |
| Емкость расширительного бака | 6 л |
| Минимальная температура в контуре ГВС | 35 °С |
| Максимальная температура в контуре ГВС | 58 °С |
| Материал первичного теплообменника | медь |
| Материал вторичного теплообменника | медь |
| Максимальное давление в контуре отопления | 3 бар |
| Тип газового котла | конвекционный |
| Допустимое давление сжиженного газа | 35. 5 мБар |
| Максимальная тепловая нагрузка | 25.5 кВт |
| Напряжение сети | однофазное |
| Битермический теплообменник | Есть |
| Минимальная температура горячей воды | 35 °С |
| Циркуляционный насос | Есть |
| Максимальная температура горячей воды | 83 °С |
| Максимальное давление в контуре ГВС | 8 бар |
| Варочная панель | Нет |
| Номинальное давление газа на входе | 20 мБар |
Характеристики подключения *
| Патрубок подключения контура ГВС | 1/2» |
| Подключение раздельного дымохода 80 мм | Есть |
| Патрубок подключения контура отопления | 3/4» |
| Диаметр коаксиального дымохода | 60/100 мм |
| Патрубок подключения газа | 1/2» |
Используемое топливо *
| Основное топливо | природный газ |
| Расход природного газа | 2. 7 куб. м/час |
| Расход сжиженного газа | 2.01 кг/ч |
| Природный газ | Есть |
| Сжиженный газ | Есть |
Управление и диагностика *
| Датчик уличной температуры | Нет |
| Программатор | Нет |
| Термометр | Нет |
| Управление | электронное |
| Пульт ДУ | Нет |
| Дисплей | Нет |
| Индикация включения | Есть |
| Индикация нагрева | Есть |
| Управление системой солнечных коллекторов | Нет |
| Манометр | Есть |
| Комнатный термостат | Нет |
| Автодиагностика | Есть |
| Разъем для подключения внешнего управления | Есть |
Системы защиты *
| Предохранительный клапан | Есть |
| Защита от перегрева | Есть |
| Воздухоотвод | Есть |
| Газ-контроль | Есть |
| Защита от замерзания | Есть |
Габариты и вес *
| Ширина | 400 мм |
| Вес | 27. 5 кг |
| Глубина | 250 мм |
| Высота | 700 мм |
* Точные характеристики уточняйте у продавца.
