ПОДРОБНО О ВЭ-27НЦ | ВЭ-27НЦ
НАЗНАЧЕНИЕ:
• бесконтактное измерение удельной электрической проводимости цветных металлов и сплавов (единица измерения МСм/м- мегасименс на метр ) • идентификация металлов и сплавов с помощью прилагаемой таблицы значений удельной электропроводимости (более 100 значений) • применение в качестве МИНИЛАБОРАТОРИИ на предприятиях по переработке лома (сортировка металла по маркам и группам) • неразрушающий контроль полуфабрикатов и изделий в авиационной промышленности, металлургии, машиностроении • научные исследования
|
ПРИНЦИП РАБОТЫ:
Анализ параметров (фазы) электромагнитного поля вихревых токов при взаимодействии вихретокового преобразователя прибора с поверхностным слоем исследуемого металла.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:Отсчет результатов в ……………………………………………………….. МСм/м Основная погрешность измерения …………………………………… 2-3 % Диэлектрический зазор …………………………………………………… до 0,2мм Толщина объекта контроля ……………………………………………… от 05мм Наклон датчика ……………………………………………………………… до 10 градусов Площадь контроля …………………………………………………………… 10х10 мм Шероховатость поверхности ……………………………………………… до 0.2мм Температура среды …………………………………………………………. от -30 град. Питание ………………………………………………………………………… батарея типа «Корунд» 9 V Габариты ………………………………………………………………………… 110х75х30мм Масса …………………………………………………………………………….. 200г |
|||
ДИАПАЗОН ИЗМЕРЕНИЯ:
Удельная электропроводимость существующих цветных металлов и сплавов лежит в диапазоне 0, 5- 60 МСм/м. Охватить такой диапазон , создав один вихретоковый фазовый измеритель, технически сложно, так как на разных участках диапазона требуются разные рабочие частоты. Поэтому предприятие производит ТРИ измерителя с оптимальными рабочими частотами для трех участков диапазона.
• ВЭ-27НЦ/3 – 0,5 – 5,0 МСм/м для контроля ТИТАНОВЫХ, НИКЕЛЕВЫХ сплавов
• ВЭ-27НЦ/4-5 — 3,5 – 37 МСм/м для контроля МЕДНЫХ, АЛЮМИНИЕВЫХ,
ЛИТИЕВЫХ, МАГНИЕВЫХ, ЦИНКОВЫХ и др. сплавов и металлов
• ВЭ-27НЦ/6 20,0 – 60,0 МСм/м для контроля МЕДИ, ДРАГМЕТАЛЛОВ
ВАРИАНТЫ КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ:
www.nppsigma.ru
Вихретоковый измеритель электропроводности металлов ВЭ-27НЦ
Данное оборудование указано в следующих разделах каталога:
Внесён в Государственный реестр средств измерений РФ под № 23377-07
ВЭ-27НЦ компактный, надежный, простой в обращении измерительный прибор. Принцип его действия основан на измерении параметров ЭМП вихревых токов, возбуждаемых преобразователем в исследуемом металле.
Прибор состоит из электронного блока и выносного преобразователя.
Пять моделей прибора перекрывают диапазон удельной электропроводимости всех существующих немагнитных металлов и их сплавов: алюминия, меди, титана, тяжелых и благородных металлов.
Модель | Диапазон измерения, МСм/м | Контролируемый материал |
ВЭ-27НЦ/3 | 0,5…2,5 | Титан и его сплавы |
ВЭ-27НЦ/6 | 20,0…60,0 | Медь, серебро др. благородные металлы |
ВЭ-27НЦ/4-5 | 5,0…37,0 | Медные, алюминиевые сплавы |
Назначение
- измерение удельной электропроводимости цветных металлов и сплавов;
- мини-лаборатория для сортировки сплавов цветных металлов по маркам;
- неразрушающий контроль механических свойств и качества термообработки изделий из цветных сплавов.
Области применения
- цветная металлургия;
- заготовка, переработка и реализация лома;
- обработка цветных металлов и сплавов;
- торговля металлопрокатом;
- производство изделий для аэрокосмической, судостроительной, машиностроительной и других отраслей промышленности.
Особенности
- настройка прибора с помощью двух ручек по двум образцам

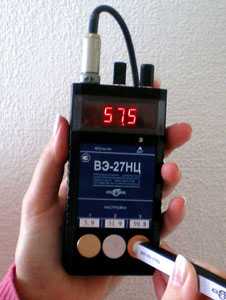

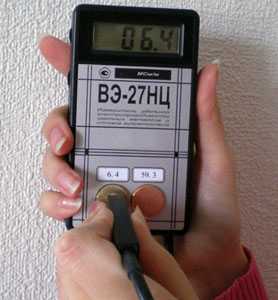

- трехразрядный ЖК или светодиодный индикатор
- непосредственный отсчет результатов измерения в МСм/м (1 МСм/м = 1 м/Ом×мм²)
- высокая точность измерений, основная погрешность не более ±2…3 %
- нечувствительность к слою диэлектрика, загрязнения или краски толщиной до 0,2 мм
- малая требуемая толщина объекта измерения (для медного листа 0,5 мм)
- возможность отклонения преобразователя на угол до 10° от нормали к поверхности
- высокая локальность (до 10×10 мм) контроля
- уверенный контроль грубых поверхностей после литья, штамповки, резки
высокая температурная стабильность, широкий диапазон рабочих температур, в т.ч. низких до -30 °С- питание: батарея 9В «Корунд» (или импортный аналог), ресурс 10 тыс. измерений
Прибор сертифицирован Госстандартом, разрешен для промышленного применения в Российской Федерации.
Прибор комплектуется аттестованными образцами удельной электропроводимости для настройки.
- Габариты: 125×70×27 мм
- Масса: 200 г.
Поверка
Осуществляется по документу МП 23-221-2002 «ГСИ. Измерители удельной электрической проводимости вихретоковые ВЭ-27НЦ. Методика поверки», утвержденному ФГУП «УНИИМ» в июле 2002 г, с изменением № 1, утвержденному в мае 2007 г.
Перечень эталонов, применяемых при поверке:
Государственные стандартные образцы удельной электрической проводимости:
ГСО 1395-90П÷1412-90П; ГСО 3435-86÷3446-86; ГСО 3447-89П÷3458-89П; ГСО 4529-89÷4536-89.
- Аттестованные значения в диапазоне (0,5…60,0) МСм/м
- Относительная погрешность 1,0…1,5 %
granat-e.ru
Вихретоковый измеритель электропроводности металлов ВЭ-27нц
ВЭ-27НЦ: компактный, надежный, простой в обращении измерительный прибор. Принцип его действия основан на измерении параметров ЭМП вихревых токов, возбуждаемых преобразователем в исследуемом металле.
Прибор состоит из электронного блока и выносного преобразователя.
Пять моделей прибора перекрывают диапазон удельной электропроводимости всех существующих немагнитных металлов и их сплавов: алюминия, меди, титана, тяжелых и благородных металлов.
Назначение
- измерение удельной электропроводимости цветных металлов и сплавов;
- мини-лаборатория для сортировки сплавов цветных металлов по маркам;
- неразрушающий контроль механических свойств и качества термообработки изделий из цветных сплавов.
Области применения
- цветная металлургия;
- заготовка, переработка и реализация лома;
- обработка цветных металлов и сплавов;
- торговля металлопрокатом;
- производство изделий для аэрокосмической, судостроительной, машиностроительной и других отраслей промышленности.
Особенности
- настройка прибора с помощью двух ручек по двум образцам
- трехразрядный ЖК или светодиодный индикатор
- непосредственный отсчет результатов измерения в МСм/м (1 МСм/м = 1 м/ОмXмм2)
- высокая точность измерений, основная погрешность не более -2…3 процента
- нечувствительность к слою диэлектрика, загрязнения или краски толщиной до 0,2 мм
- малая требуемая толщина объекта измерения (для медного листа — 0,5 мм)
- возможность отклонения преобразователя на угол до 10° от нормали к поверхности
- высокая локальность (до 10×10 мм) контроля
- уверенный контроль грубых поверхностей после литья, штамповки, резки
- высокая температурная стабильность, широкий диапазон рабочих температур, в т.ч. низких до -30°С
- питание: батарея 9В «Корунд» (или импортный аналог), ресурс – 10 тыс. измерений
Прибор сертифицирован Госстандартом РФ (№ 28334-07 в Госреестре средств измерений), разрешен для промышленного применения в Российской Федерации.
Прибор комплектуется аттестованными образцами удельной электропроводимости для настройки.
Габариты: 125x70x27 мм
Масса: 200 г.
rentgen-centr.ru
Измеритель ВЭ-27НЦ
Компания АДС-Лаб осуществляет поставки измерителя ВЭ-27НЦ в г. Иркутске и по всей територии РФ.
Измеритель ВЭ-27НЦ может быть использованв качестве мини-лаборатории для идентификации марок сплавов цветных металлов
1. Измерители типа ВЭ-27НЦ позволяют производить идентификацию чистых немагнитных (цветных) металлов, а также призводить оценку степени чистоты (процентного содержания примесей) Наличие примесей приводит к снижению уд. эл. проводимости.2. Сортировка сплавов по маркам производится с помощью таблицы, которая содержит сведения более чем о 150 сплавах различных металлов. Сортировка производится по прилагаемой методике.
3. Преимуществами сортировки сплавов с помощью измерителей типа ВЭ-27НЦ являются:
— чрезвычайно высокая производительность, достигающая 1 замера в секунду
— не требуется изготовление и подготовка образцов, сортировку можно производить непосредственно на складе металлов, в вагоне, в кузове автомобиля, на свалке и т.д., в любых погодных условиях
4. Широкий модельный ряд наших измерителей позволяет выбрать наиболее подходящий вариант для выполнения конкретной задачи с учетом специфических условий эксплуатации (например, освещенности)
5. Химический состав сплавов определяется по установленной марке.
6. Недостаток метода — у ряда сплавов Аl в диапазоне 19-27 МСм/м существуют зоны непределенности, связанные с колебаниями химсостава и структурным состоянием , что может затруднить точное определение марки, возможно перепутывание марок, проблема решается привлечением специальных методик и параллельного контроля иными способами
7. Технические возможности, лучшее соотношение цена-качество, делают измерители типа ВЭ-27НЦ незаменимым средством для идентификации и сортировки металлов при организации лабораторий на малых предприятиях.
8. Предприятиям, располагающим рентгено-флюоресцентными спектрометрами, например, NITON XLT898, наши приборы могут оказать поддержку, как дополнительное средство , ориентированное на контроль больших объемов продукции с высокой производительностью.
ООО «АДС-Лаб»
Фактический адрес: г. Иркутск, мкрн. Радужный, 121, оф. 20
Для посылок и корреспонденции: 664017, г. Иркутск, а/я 208
Тел.: (3952) 707-890 (многоканальный), 730-890, 737-890, 920-890
Сервисный центр: (3952) 732-890
http://baikallab.ru/contacts
clubklad.ru
Вихретоковый измеритель электропроводности металлов ВЭ-27НЦ/4-6
Внесён в Государственный реестр средств измерений РФ под номером 23377-07
ВЭ-27НЦ — компактный, надежный, простой в обращении измерительный прибор. Принцип его действия основан на измерении параметров ЭМП вихревых токов, возбуждаемых преобразователем в исследуемом металле.
Прибор состоит из электронного блока и выносного преобразователя.
Назначение
- измерение удельной электропроводимости цветных металлов и сплавов;
- мини-лаборатория для сортировки сплавов цветных металлов по маркам;
- неразрушающий контроль механических свойств и качества термообработки изделий из цветных сплавов.
Диапазон измерения приборов охватывает все существующие немагнитнае металлы и сплавы (кроме титана и нержавеек, для которых выпускается прибор под названием ВЭ-27НЦ/3 с рабочей частотой 350 кГц)
Выпускается в двух модификациях: со светодиодным или ЖК индикатором. Модели отличаются температурным диапазоном эксплуатации.
Области применения
- цветная металлургия;
- заготовка, переработка и реализация лома;
- обработка цветных металлов и сплавов;
- торговля металлопрокатом;
- производство изделий для аэрокосмической, судостроительной, машиностроительной и других отраслей промышленности.
Основные технические характеристики
ЖК индикатор | Светодиодный индикатор | |
Диапазон измерений | 3,0…60,5 МСм/м | |
Рабочая частота | 150 кГц | |
Температурный диапазон | -15…+40 °С | -30…+40 °С |
Габариты | 125х70х25 мм | 130х60х25 мм |
В комплекте запасной датчик
granat-e.ru
Измерение удельной электропроводимости — доклад
ИЗМЕРИТЕЛЬ УДЕЛЬНОЙ
ЭЛЕКТРИЧЕСКОЙ
ПРОВОДИМОСТИ
ВИХРЕТОКОВЫЙ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
СГМ 00.00.03 РЭ
- ВЭ-27НЦ/3
- ВЭ-27НЦ/4-5
- ВЭ-27НЦ/6
www.nppsigma.ru
Екатеринбург 2014
Исключительное право на производство измерителей ВЭ-27НЦ принадлежит ООО НПП «Сигма» на основании действующего А.С. РФ на изобретение №1649919. Изготовление прибора другими предприятиями возможно при заключении лицензионного соглашения с передачей «НОУ-ХАУ» и авторского надзора со стороны ООО НПП «Сигма».
_____________________
СОДЕРЖАНИЕ
1 Описание и работа..…………………………… | 5 |
2 Использование по назначению…………………….. | 9 |
3 Техническое обслуживание и текущий ремонт………………………………… | 11 |
4 Возможные неисправности и устранения………………………………………….. | 12 |
5 Правила хранения…………………………………. | 12 |
6 Транспортирование………………………………… | 13 |
7 Свидетельство о приемке и упаковке……………… | 13 |
8 Гарантии изготовителя……………………… | 14 |
9 Утилизация…………………………………….……. | 14 |
10 Сведения о рекламациях…………………… | 14 |
11 Приложение А. Методика поверки МП 23-221-2002………………… | 17 |
12 Приложение Б. Форма протокола поверки…………………………… | 24 |
3
Руководство по эксплуатации измерителей удельной электрической проводимости вихретоковых ВЭ-27НЦ (в дальнейшем – измерители или приборы) является объединенным эксплуатационным документом, содержащим сведения о назначении и характеристиках изделий, принципе действия и устройстве измерителей, гарантиях изготовителя.
Руководство распространяется на четыре исполнения измерителя:
-исполнение ВЭ-27НЦ/3 — для измерения и (или) контроля удельной электрической проводимости титана и его сплавов;
-исполнение ВЭ-27НЦ/5 — для измерения и (или) контроля удельной электрической проводимости алюминия и его сплавов;
-исполнение ВЭ-27НЦ/6 — для измерения и (или) контроля удельной электрической проводимости меди, серебра и других благородных металлов.
-исполнение ВЭ-27НЦ/4-5- для измерения и (или) контроля удельной электрической проводимости медных сплавов и алюминия и его сплавов;
Измеритель не выделяет вредных веществ, загрязняющих воздух и атмосферу и не оказывает вредного влияния на окружающую среду, население и обслуживающий персонал.
4
- определение влияния зазора между рабочей поверхностью преобразователя и контролируемой поверхностью
Таблица Б2
Номер ГСО | Аттестованное значение ГСО, МСм/м | Показания измерителя при наличии зазора, МСм/м | Среднее арифметическое значение результата измерений, МСм/м | Отн. погре- шность, % |
- определение значений удельной электрической проводимости настроечных образцов
Таблица Б3
Показания измерителя при измерении образца №1, МСм/м | Среднее арифметическое значение уд. электрической проводимости образца №1, МСм/м | Показания измерителя при измерении образца №2, МСм/м | Среднее арифметическое значение уд. электрической проводимости образца №2, МСм/м |
ВЫВОДЫ:
На основании положительных результатов поверки выдано свидетельство о поверке №
от 200 г.
(На основании отрицательных результатов поверки выдано извещение о непригодности №
от 200 г.)
Поверитель . ______________________.
Подпись фамилия, имя отчество
25
Приложение Б
Форма протокола поверки № от
1 Измеритель удельной электрической проводимости вихретоковый ВЭ-27НЦ, исполнение
зав. № г. выпуска.
2 Принадлежит:
3 Условия поверки:
- температура °С;
- изменение температуры °С;
4 Средства поверки:
- ГСО (тип, паспорт):
- термометр (тип, зав. № ).
5 Результаты поверки:
- внешний осмотр
- определение относительной погрешности
Таблица Б1
Номер ГСО | Аттестованное значение ГСО, МСм/м | Показания измерителя, МСм/м | Среднее арифметическое значение результата измерений, МСм/м | Отн. погре- шность, % |
24
1 ОПИСАНИЕ И РАБОТА
1.1 Назначение
1.1.1 Измеритель удельной электрической проводимости вихретоковый ВЭ-27НЦ предназначен для измерения и (или) контроля удельной электрической проводимости цветных металлов и их сплавов.
1.1.2 Измеритель является цифровым регистрирующим прибором и относится к изделиям третьего порядка по ГОСТ Р 52931.
1.1.3 Размеры измерителя:
- габаритные размеры электронного блока не более 140х80х40 мм;
1.1.4 Масса измерителя не более 0,3 кг.
1.1.5 Условия эксплуатации измерител
- температура окружающего воздуха (5-40) °С;
- влажность не более 90 % при температуре
30 °С и более низких без конденсации влаги;
- отсутствие в окружающем воздухе паров кислот и щелочей.
1.2 Характеристики
1.2.1 Диапазоны измерения удельной электрической проводимости, рабочие частоты приведены в таблице 1.
Таблица 1
Исполнение | Рабочая частота, кГц | Контролируемый материал | Диапазон измерения, МСм/м | Пределы допускаемой относительной погрешности, % |
ВЭ-27НЦ/3 | 300±20 | Титан и его сплавы | 0,5 – 2,5 | ± 3 |
ВЭ-27НЦ/5 | 100±5 | Алюминий и его сплавы | 10 – 37,5 | ± 2 |
ВЭ-27НЦ/6 | 75±5 | Медь, серебро и др. благородные металлы | 20 — 60 | ± 3 |
ВЭ-27НЦ/4-5 | 150±10 | Медные, алюминиевые сплавы | 3,5 – 37,5 |
± 2 |
5
1.2.2 Пределы допускаемой относительной погрешности измерителя указаны в таблице 1.
1.2.3 Измеритель обеспечивает
- толщина, мм, не менее:
в диапазоне 0,5-5,0 МСм/м………………..3,0;
в диапазоне 5-10,0 МСм/м………………….2,0;
в диапазоне 10,0-60,0 МСм/м………………1,0;
- радиус кривизны поверхности, мм, не менее……80;
- шероховатость поверхности Rz, мкм, не более…80;
- допустимое расстояние до края образца, мм, не менее:
ВЭ-27НЦ/3, …………………7,5
ВЭ-27НЦ/5, ВЭ-27НЦ/4-5, /6…….…5,0.
1.2.4 Измеритель обеспечивает
1.2.5 Измеритель обеспечивает измерение удельной электрической проводимости при установке преобразователя относительно контролируемой поверхности на угол (90±10) °.
1.3 Состав изделия
1.3.1 Измеритель состоит из
частей:
- электронный блок
- два образца металлов для настройки.
1.3.2 В комплект поставки
1.4 Показатели надежности
1.4.1 Средняя наработка на отказ не менее 10000 ч в рабочих условиях эксплуатации.
1.4.2 Средний срок службы 6 лет.
6
8.4.5 Относительная погрешность
измерителей при наличии
8.5 Определение значений удельной электрической проводимости настроечных образцов
8.5.1 После настройки измерителя
по стандартным образцам и
определения относительной погр
Измерение каждого настроечного образца проводят не менее 5 раз. Регистрируют показания измерителя и рассчитывают среднее арифметическое значение результата измерений.
8.5.2 Полученные значения удельной
электрической проводимости
|
9 Оформление результатов поверки
9.1 Результаты поверки оформляют протоколом согласно приложению Б.
9.2 При положительных результатах
первичной и периодической
9.3 При отрицательных результатах поверки измеритель в обращение не допускается, и на него выдают извещение о непригодности с указанием причин, а свидетельство аннулируют.
23
8.3.4 Рассчитывают относительную погрешность измерителя в каждой точке диапазона по формуле
referat911.ru
