Варман насосы – Центробежные горизонтальные насосы warman: водяные насосы, песковые насосы, погружной насос, шламовый насос

Содержание

Производитель насосов | Аналог насосов WARMAN

Производитель насосов | Аналог насосов WARMAN

Насосы аналог WARMAN

Шламовые насосы

Промышленные насосы

Насосы для нефтехимии

Канализационные насосы

Водяные насосы

Подобрать насос

Современное насосное оборудование: шламовые насосы, для нефтехимической продукции, промышленные центробежные насосы, с магнитным приводом, погружные канализационные насосы и насосы для чистой воды применяемые в системах городского водоснабжения, на промышленных предприятиях, в горной промышленности, в мелиорации и ирригации.

Подобрать насос

Промышленные насосы от профессионального производителя

Являясь надежным поставщиком насосного оборудования, мы предлагаем своим клиентам широкий выбор качественных насосов c 2005г. Предприятие производит различные типы насосов:

шламовые насосы, химические насосы API 610, насосы с магнитным приводом, канализационные насосы и насосы для чистой воды. Вся продукция отличается прочностью, надежными эксплуатационными характеристиками, высокой эффективностью, а также богатым выбором различных моделей. Насосы хорошо продаются как на внутреннем рынке, так и за рубежом. Кроме этого, мы предлагаем шиберные задвижки и аксессуары для насосов.

Мы предоставим, пожалуй, самое лучшее оборудование и сервис!

Преимущества

  • 100% аналог насосов WARMAN
  • 100% качество профессионального производителя
  • 100% гарантия 1 год
  • Цены ниже аналогов и в 3-4 раза ниже оригинального WARMAN
  • Послепродажное обслуживание и ремонт, поставка расходных материалов, запчастей.
Заказать звонок

Мы перезвоним и покажем все преимущества нашего предложения для вас!

+7-495-181-6172

Насосный завод представляет

Представляем насосное оборудование от профессионального производителя: центробежные и осевые насосы, химические насосы, дренажные и фекальные (для канализации) насосы, химические и нефтехимические насосы

Цены на насосы

Цены на насосы — аналоги промышленных насосов Warman

  • Цены на насосы в 3-4 раза меньше, чем на оригинальные Варман
  • Гарантия 1 год включена в стоимость

Заказать звонок

×

Задать вопрос

×

pump-atd.ru

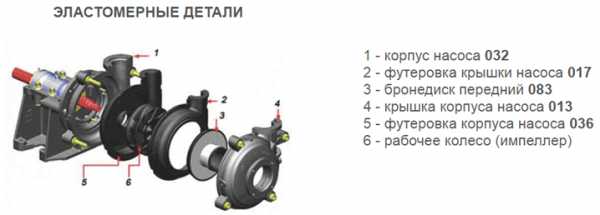

Конструктивные особенности насосов типа WARMAN

Шламовые насосы - насосы, обеспечивающие перекачивание гидросмесей и жидкостей с высокой плотностью твердых фракций и крупными твердыми частицами. Плотность твердых фракций, перекачиваемых шламовыми насосами, может достигать 2500 кг/куб.м.
Шламовые насосы предназначены для перекачивания гравийных, песочно-гравийных, шлаковых, золошлаковых гидросмесей, а также абразивных гидросмесей, сходных по структуре, физическим и химическим свойствам с вышеуказанными.

Конструктивные особенности:
Относительно конструкционных материалов принято разделять центробежные шламовые насосы на два типа - металлические насосы и насосы с резиновым покрытием.

Покрытые резиной насосы эффективны для перекачки тонких шламов.
Упругость покрытых резиной насосов  позволяет им работать с минимальными повреждениями покрытых резиной деталей.
Правильно подобранный покрытый резиной насос обеспечит отличный срок службы при меньшей по сравнению с аналогичным металлическим насосом стоимости.
Покрытые резиной насосы не следует использовать для перекачки шлама, частицы которого имеют острые края и частицы более 6.5 мм. в диаметре.
Острые частицы могут надрезать резину, а крупные частицы могут повредить резину, передавая ей при соударениях больше энергии, чем она в состоянии возвратить шламу. Это приводит к постепенному нагреву в зонах резинового покрытия, что делает резину тверже и приводит к появлению трещин.

Еще одним ограничением является окружная скорость рабочего колеса покрытого резиной. Обычно она ограничена 25–28 м/с, поскольку более высокая скорость может привести к отделению резины от металлического каркаса рабочего колеса.
Это ограничивает максимальный напор, создаваемый покрытым резиной насосом - 45 м.
Этот предел можно превзойти, установив последовательно несколько насосов или заменив покрытое резиной рабочее колесо на металлическое.
Основным материалом, используемым в покрытых резиной насосах, является натуральный каучук, поскольку он имеет отличные характеристики по износостойкости.
Однако температура, углеводороды и другие вещества, агрессивно действующие на резину, могут ограничить его использование.

Хромистая сталь

Металлические шламовые насосы могут изготавливаться из различных материалов в зависимости от свойств перекачиваемого шлама.
Наиболее часто для перекачки абразивного шлама используется 28% хромистая сталь.
Хромистая сталь с приблизительно 30% хрома и низким содержанием углерода используется если значения pH шлама, вероятно, будут выше или ниже диапазона, в котором следует применять стандартную 28% хромистую сталь.



vtk.irksite.ru

Запчасти к насосам Warman (Варман) серии Ah и GR аналог

[email protected] (для оформления заявки)

Новости от компании L&M

Ценообразование индивидуально к каждому заказчику

Мы с радостью сообщаем Вам о том, что компания L&M уже сейчас может Вам предложить не только запасные части к насосам таких фирм как Nemo, Netzsch, Seepex, Ahlstrom, Sulzer Andritz ABS/Scan Goulds ALLWEILER, но и запасные части для насосов серии Ah к известному производителю насосного оборудования Warman (Варман)

Запасные части:

1. Запасныечасти, резиноваяо блицовка Spare Part List/ - all rubber fit-up

2. Запасныечасти, металлическая облицовка Spare Part List/ - all metal fit-up

3. Запасные части, стандартная подшипниковая втулка / - standard bearing cartridge

4. Запасные части, подш-я втулка высокой грузопод-ти / - heavy bearing cartridge

5. Запасные части, динамическое уплотнение DS / - heavy bearing cartridge

Фото перечисленого приложено

Список запчастей - spare parts list

Поз.

Anzahl

Наименование запчасти

Position

102.8

1

Половина корпуса, сторона всасывания

102.10

1

Передняя вставка корпуса, обрезин.

102.18

1

Задняя часть корпуса

102.20

1

Задняя вставка корпуса, обрезин.

102.47

1

Вставка корпуса

135.23

1

Задняя изнашиваемая стенка

135.24

1

Задняя изнашиваемая стенка, обрезин.

135.42

1

Изнашиваемая вставка, сторона всасывания

183.2

1

Опора

210.36

1

Вал

230.28

1

Рабочее колесо - (impeller) импеллер

320.50

2

Подшипник качения

320.51

1

Подшипник качения

320.52

1

Подшипник качения

330.3

1

Корпус подшипника

330.4

1

Узел подшипника в сборе

360.12

2

Крышка подшипника

440.29

1

Уплотнение, сторона всасывания

400.52

1

Уплотнение корпуса улитки

400.53

1

Уплотнение корпуса улитки

400.55

1

Уплотнение фланца

412.33

1

Уплотнительное кольцо круглого сечения

412.44

2

Уплотнительное кольцо

412.45

4

Уплотнительное кольцо

412.46

1

Уплотнительное кольцо круглого сечения

423.31.1

1

Лабиринтное кольцо для высоконагруж. X‐подшипника

423.31.2

1

Лабиринтное кольцо для высоконагруж. X‐подшипника

423.31.0

2

Лабиринтное кольцо для стандартного подшипника

451.17

1

Корпус сальника

451.38

1

Корпус сальника

451.51

1

Корпус сальника для уплотнения DynaSeal

452.25

1

Сальник

456.27

2

Грязесъемник

456.34

1

Кольцо

456.43

1

Стопорная втулка

456.50

1

Втулка

458.32

1

Фонарное кольцо

458.56

1

Смазочное устройство

461.48

6

Сальниковая набивка

524.37

1

Защитная втулка вала

524.49

1

Защитная втулка вала

604.16

1

Экспеллер

901.09

8

Зажимной винт

901.11

6

Винт с шестигр. головкой

901.14

8

Зажимной винт

901.15

8

Винт с шестигр. головкой

901.19

4

Зажимной винт

901.21

8

Болтовое соединение

901.22

8

Болтовое соединение

901.26

2

Винт с шестигр. головкой

904.54

2

Распорная шпилька

920.01

2

Зажимной винт

920.07

4

Зажимной винт

923.30

1

Гайка подшипника

931.06

4

Стопорная шайба

931.13

2

Дистанционная шайба

931.41

2

Стопорная шайба

940.35

1

Призматическая шпонка

официальный представитель Lotzer & Muehlenbruch GmbH аналог Варман

Присылайте свои заявки мы с радостью отработаем их.

Оборудование

Мы занимаемся поставкой запасных частей к насосам разных типов:

запчасти к насосам в пищевой промышленности и производство напитков

запасные части для насосов Промышленности: Химическая, Нефтехимическая, Водоочистные сооружения

запчасти к насосам ЦБП Целлюлозно-бумажная промышленность

Запчасти Netzsch, Seepex, Ahlstrom/Sulzer, Andritz, ABS/Scan Goulds, ALLWEILER, WARMAN (Варман)

Запасные части Netzsch, Seepex, Ahlstrom/Sulzer, Andritz, ABS/Scan Goulds, ALLWEILER, WARMAN (Варман)

Покупка запчастей для насосов Netzsch, Seepex, Ahlstrom/Sulzer, Andritz, ABS/Scan Goulds, ALLWEILER, WARMAN (Варман)
у L&M LOTZER & MÜHLENBRUCH - это: гарантия качества, лояльность цен, соблюдение сроков ,доставка по всей России

lm-pumps.net

Центробежные горизонтальные насосы warman: водяные насосы, песковые насосы, погружной насос, шламовый насос

водяные насосы

Если вы собираетесь приобрести центробежные водяные насосы, для начала вам необходимо разобраться, какие виды центробежных водяных насосов подходят именно вам. Есть два варианта, как вы можете это узнать: проконсультироваться у специалистов по поводу шламового или песковых, либо центробежных и погружных насосов. Или же прочитать техническую литературу о водяных, песковых и шламовых насосах. Проще всего использовать электрические водяные насосы в быту. Если вы хотите найти подходящие водяные насосы для перекачки воды на даче, то погружной насос идеально подойдет для этой миссии. Только не нужно использовать в быту шламовый или песковые насосы – они необходимы только в промышленности. Водяные насосы для отопительной системы индивидуального типа должны быть циркуляционными. Существуют также вибрационные водяные, центробежные и другие насосы, которые просто необходимы для подъема и подачи чистой колодезной воды в дом. В данной статье мы расскажем о водяных, шламовых, песковых и других центробежных насосах.

центробежные насосы

Не секрет, что центробежные насосы делятся на водяные, шламовые и песковые. Центробежные водяные чаще всего используют в быту, например, при подаче холодной и горячей воды, нежели все остальные. Ведь центробежные насосы работают благодаря центробежной силе, что позволяет этим водяным насосам, также как шламовому и песковым, эффективно перекачивать различного рода жидкости. В чем секрет работы центробежных насосов? Их воздействие на жидкости происходит при передаче кинетической энергии. Частицы жидкости находятся между лопастями центробежных насосов (водных, шламовых и песковых), а вращающееся колесо передает энергию этим водяным частицам. Однако центробежные насосы (водные, шламовые и песковые) имеют температурные ограничения – максимальная температура водяной жидкости должна быть не более 50 или 90 градусов. Поэтому прежде чем приобрести центробежные водяные, песковые или шламовые насосы, убедитесь, что они подходят вам. В настоящее время уже созданы водяные центробежные насосы, которые могут качать жидкости с температурой до 140 градусов Цельсия. Поэтому внимательно читайте все инструкции, когда покупаете водяные, шламовые или песковые центробежные насосы. Не забудьте, что ограничение давления в центробежных водяных, погружных и наземных насосах также играет важную роль. Используйте водяные погружные центробежные насосы именно с таким давлением, которое вам необходимо: низкое, среднее или высокое. Если вы проконсультируетесь у специалистов по поводу данных характеристик, вы сможете выбрать центробежные насосы, которые будут работать на вас идеально!

warman насосы

Подобный вид водяных насосов предназначен для работы в тяжелых условиях. Центробежные Warman насосы(песковые и шламовый) эффективно используются в промышленности, например, на рудниках, на водяных мельницах и при утилизации отходов. Этот вид центробежных шламовых и песковых отличается невероятной выносливостью и устойчивостью к перепадам температуры. Они могут перекачать все! Не удивительно, такие насосы бывают водяными, песковыми, шламовыми и погружными.

погружной насос

Как правило, эти центробежные водяные насосы отлично входят в эксплуатацию на дачных участках. Песковые и шламовый погружной насос лучше не использовать в сельском хозяйстве. Однако погружной водяной насос – отличный помощник при поливе растений на огородах и добыче воды из колодца. Ведь главная заслуга погружного шламового насоса в том, что он может поднимать воду с глубины. Это ощутимый плюс при использовании центробежного шламового погружного насоса в буровых скважинах и шахтных колодцах. Как работает водяной погружной насос? Поскольку он погружен на уровень ниже местоположения перекачиваемой жидкости, центробежный шламовый погружной насос позволяет доставлять воду из самых глубин. Ни один вид водяных, шламовых и песковых насосов не справляется с этой задачей лучше, чем центробежный погружной насос. Ведь давление и температура жидкости при работе с погружным насосом остается оптимальной. К тому же погружной центробежный насос вместе с жидкостью может перекачивать и газ. Погружной шламовый или песковой насос бывает двух видов. Штанговый погружной (шламовый или песковой) работает при помощи двигателя, который находится непосредственно на поверхности воды. Бесштанговый погружной насос (шламовый или песковые) питается за счет специального кабеля, что обеспечивает экономию электроэнергии, поэтому данный погружной насос используется чаще как центробежный песковый или шламовый. Бесштанговый погружной насос (шламовый или песковые) используется, как скважинный, колодезный, фекальный и даже дренажный водяной. И конечно, бытовой центробежный погружной насос, как шламовый так и песковые, незаменим при перекачке воды из бассейна.

насосы горизонтальные

Что касается таких центробежных водяных насосов, как горизонтальные, погружные (шламовый или песковой) они или находятся на поверхности, то стоит отметить, что расположение его частей невероятно удобно для ремонта. Дело в том, что погружные, песковые или шламовые насосы горизонтальные имеют разъем по горизонтали, что помогает при поломке быстро вернуть все детали погружного центробежного шламового или пескового насоса в нужное состояние. Поскольку в данном случае не нужно будет отсоединять трубы. Это, бесспорно, самый удобный вид центробежных погружных насосов (шламовых или песковых). Однако существуют и вертикальные виды шламового и песковых приборов. Запчасти для шламового меняются также просто, как и для песковых.

шламовый насос:

Погружной шламовый или водяной насос эффективен при использовании его в промышленности. Не секрет, что погружной шламовый обладает такими качеством, как высокая износоустойчивость, что невероятно важно. К тому же шламовый насос в настоящее время оснащен самоочищающимся колесом, что предохраняет детали погружного шламового насоса от загрязнения шламом и другими видами осадка и защищает от поломки. Благодаря этому качеству погружной шламовый прибор идеально подходит для работы на рудниках и скважинах. Он – незаменимая часть любой буровой установки. Поскольку погружной шламовый насос не просто перекачивает жидкость, но и очищает ее, вымывая шлак и другие отходы, он считается самым качественным насосом современности. Погружной шламовый – едва ли не единственный насос, способный транспортировать и выкачивать не только водяные, но твердые материалы. Однако он уступает песковым по некоторым критериям. Как правило, погружной шламовый насос – вертикальный. Однако это нисколько не мешает ни его работе, ни ремонту, поскольку погружной шламовый насос обладает сменными деталями и устойчивой механической частью. Важен и тот факт, что погружной шламовый насос довольно прост в использовании и не требует специализированного ухода. Из-за того, что погружной шламовый насос не боится ни высоких температур, ни давления, его используют в невероятно жестких условиях. Испытатели отмечают, что погружной шламовый насос идеален для гидротранспортировки руды. Еще одно преимущество погружного шламового насоса перед другими центробежными водяными насосами, заключается также и в том, что погружной шламовый насос работает при взвешенном состоянии напора и подачи жидкости. К тому же погружной шламовый насос характеризуется малой утечкой уплотнения, а этот факт невероятно важен при работе любого водяного насоса.

песковые насосы

Широко используются в промышленности и центробежные погружные песковые насосы. Они предназначены для перекачивания вод, содержащих глинозем другие песчаные смеси. Так, погружные песковые обеспечивают подъем необходимых микрочастиц на поверхность при температуре от -30 градусов Цельсия. Также, как и центробежный шламовый, песковые погружные насосы используются в местах с жесткими условиями эксплуатации.

Какой же насос лучше – шламовый или песковые – спросите вы! Однако ответить однозначно на этот вопрос нельзя: дело в том, что они используются в промышленности с разными целями. Шламовый помогает избавиться от шлама, а песковые – от песка и глинозема.

На современном этапе предприятия, работающие в горно-химической сфере, переходят на технологические схемы, особенность которых - использование больших объемов воды. А следовательно, актуальным становится тема выбора оптимальных и надежных насосов. Самый полный на мировом рынке ряд центробежных промышленных шламовых насосов представляет компания Weir Warman.

Современные центробежные насосы представляют собой технические системы, в которых требуемый напор и заданное движение жидкой среды создается за счет использования центробежной силы, которая возникает с помощью воздействия рабочего колеса с лопастями на саму жидкость. Центробежные шламовые насосы представляют собой тяжелые и мощные центробежные агрегаты, которые способные к перекачке вязких или абразивных среды. Они находят себе применение в процессах обогащения руды, в системах транспортировки и утилизирования отходов и многих других.

Детали проточной части таких центробежных насосов выполнены из специально разработанного сплава, который не только характеризуется высокой твердостью, но и обладает повышенной устойчивостью к износу. Уплотнения валов центробежных насосов реализованы в двух видах: либо мягкий сальник при подаче промывочных вод, либо центробежное уплотнение, использовать которое при соблюдении определенных условий эксплуатации можно и без подачи промывочных вод.

Кроме уникальных материалов, используемых при изготовлении центробежных шламовых насосов, в их конструкции реализована специфическая геометрическая форма проточных частей. Ее создание является результатом уникального соотношения в центробежном насосе направленности внутренней структуры материалов, углов атаки абразивных сред и карты распределения давлений.

Эти центробежные насосы являются мировым стандартом для работы мельничного оборудования в наиболее сложных условиях.

www.vtk-baikal.ru

Доставим оборудование Warman и комплектующие на заказ

Производственная компания Warman – производитель насосов промышленного назначения, с 1938 года расширяющий свою линейку и поставляющий на рынок передовое оборудование. Сегодня разработчик активно работает с химической и горнодобывающей промышленностью, предлагая эффективные решения в том числе для работы в сложных условиях эксплуатации. Компания Warman (Варман) входящая в Weir Minerals производит одни из самых надёжных и эффективных осевых, горизонтальных, погружных и вертикальных устройств. Посетите каталог оборудования компании по ссылкам ниже.

Продукция компании Warman:



Производство промышленных насосов Warman

Одно из ключевых разработок компании – это шламовые насосы. Корпорация Варман представила миру свои первые горизонтальные устройства ещё в год основания, и с этого момента является полноправным лидером на рынке. Также в ассортименте присутствуют и другие промышленные насосы, в частности осевые, созданные специально для работы в сложных условиях эксплуатации и предназначенные для непрерывной и эффективной циркуляции жидкости, где могут содержаться и твердые частицы.

Всё то, что было свойственно производителю насосного оборудования Warman (Варман) на протяжении многих лет – актуально и сейчас. Компания Warman сосредоточена на своих клиентах, предлагает эффективные и узкоспециализированные решения на рынке и постоянно расширяет свою производственную линейку. Вертикальное шламовое насосное оборудование уже стало мировым стандартом качества, на которое равняются все крупные производители.

Зная всё о рынке насосные систем, компания Warman отвечает слоганом, что «Заменить насосы Warman может только другой Warman», и с этим сложно поспорить. Промышленное оборудование компании охватывает весь возможный спектр вакуумных насосных устройств. Производитель предлагает устройства, способные эффективно работать даже в самых сложных условиях эксплуатации, и отвечает за свои слова репутацией и длительной гарантией.

Продукцию компании Warman мы доставим на ваше предприятие в любую точку России по запросу.

dalkos.ru

Шламовые насосы Warman - СТИ

Мощные шламовые насосы для различных видов применения в мельничном оборудовании, от перекачивания загрязненной воды до эксплуатации в дробилках с промывочной водой

Насос Warman AH - мировой стандарт для наиболее сложных условий работы мельничного оборудования. Большое разнообразие рабочих колес и уплотнений вала позволяет подобрать оптимальные варианты для широкого спектра применения. Серия насосов AH® обеспечивает продолжительный срок службы, сохраняя эффективную работу оборудования и минимальные общие расходы на протяжении всего периода эксплуатации. Серия Warman AH вместе с серией насосовWarman MC представляет собой полную линейку оборудования практически для всех видов обработки материалов с использованием мельничного оборудования. От питания циклона до повторного измельчения, от флотации до обработки хвостов, насосы Warman AH - лучший выбор.

ХАРАКТЕРИСТИКИ

    • Размеры (нагнетание)от 1 до 18 дюймов
      25-450 мм



    • Производительность
      до 22 000 галлонов в минуту
      до 5 000 м3/час
    • Напор насоса

до 240 футов
до 73 м

  • Давление
    до 300 фунтов на кв. дюйм
    до 2 020 кПа

ПРЕИМУЩЕСТВА

  • Подшипниковый узел - вал большого диаметра с коротким выступом минимизирует прогиб и продлевает срок службы подшипника. Чтобы плотно закрепить корпус картриджа на раме, необходимо всего лишь четыре стяжных болта.
  • Футеровка - легкосъемная футеровка крепится к корпусу не клеем, а болтами, обеспечивая плотное прилегание и простое обслуживание. Футеровка из твердого металла может быть полностью заменена на пластины из литого эластомера. Эластомерные уплотняющие кольца предусмотрены на всех стыках футеровки.
  • Корпус, состоящий из двух половин, изготовлен из чугуна или ковкого чугуна с внешними ребрами жесткости, обеспечивает высокое максимальное давление и повышенную безопасность.
  • Рабочее колесо - на переднем и заднем кожухе рабочего колеса расположены вытесняющие лопатки, снижающие рециркуляцию и загрязнение уплотнения. Могут использоваться рабочие колеса как из твердого металла, так и из литого эластомера. Литая резьба рабочего колеса не требует применения футеровок или гаек. Возможно изготовление моделей с высоким КПД и большим напором.
  • Передний бронедиск - при использовании конических сопряженных поверхностей, обеспечивающих возможность точной настройки во время сборки и простой демонтаж, снижается степень износа и упрощается обслуживание.
  • Цельная рама - на прочной цельной раме размещается подшипник закрытого типа и вал. Внешнее устройство регулировки рабочего колеса находится под корпусом подшипника и обеспечивает простой доступ к настройке зазора рабочего колеса.

Общее описание насосов типа Warman (Варман)

Центробежные шламовые насосы Warman - наиболее полный ряд центробежных шламонасосов в мире для горнодобывающей, химической и общей промышленности. Горизонтальные и вертикальные шламовые насосы разработаны специально для применения в таких сложных условиях эксплуатации, как разгрузка мельниц, подъем и обогащение руды, транспортировка и утилизация отходов.

Шламовые насосы типа Warman стоят обособленно от других производителей. Насосы Варман работают с материалом средней и высокой абразивности (линии дробления, после мельниц первой и второй стадий измельчения, при транспортировке концентратов и хвостов обогатительных фабрик и т.д.), плотностью до 2200 кг/м3, водородным показателем среды pH от 6 до 12, размером твердых включений до 12 мм и температурой от +5 до +60 С?.

Перекачивание данных материалов сопряжено с относительно быстрым износом рабочих органов насосов, их заменой и затратами электроэнергии на эксплуатацию и ремонт. В связи с этим у производственников наиболее остро стоит вопрос о правильном выборе насосного оборудования, как в техническом, так и в коммерческом отношении.

Насосы по технологии Warman объективно лидеры при выполнении данных задач и способны в полном объеме удовлетворить потребности производственников.

Для тяжелых условий эксплуатации из насосов Warman предназначена модель AH с размерами всасывающего и нагнетательного патрубков до 10 и 8 дюймов соответственно. Насосы типа Warman "АН" производятся как с футеровками из синтетической резины (AHR), так и износостойких сплавов (AH). Отдельно стоит отметить серию AHE, шламовые насосы которой отличаются более эффективной конструкцией рабочего колеса с обтекаемыми лопатками, которые позволяют значительно снизить потери, повышая производительность при перекачке частиц мелкой фракции.

Специально разработанный сплав, из которого изготовлены детали проточной части шламовых насосов, обладает высокой твердостью и хорошо устойчив к износу, превосходя материал ИЧХ28Н2, который широко используется для изготовления рабочих органов проточной части насосов типа ПБ, ПБА, ГРАТ, ГРТ, ГРУ и т.д.

Тип уплотнения вала насосов типа Warman представлен двумя видами: мягким сальником с подачей промывочной воды и центробежным уплотнением, которое при определенных условиях может использоваться без подачи промывочной воды.

Главной проблемой, с которой сталкиваются используя насосы шламовые типа ПБ, ПБА, ГРАТ и т.д. при перекачке высокоабразивных жидкостей является недостаточный ресурс деталей проточной части насоса. Насосы Warman решают эту проблему, так как износостойкость проточной части Warman выше отечественных аналогов в несколько раз.

От состава перекачиваемой среды напрямую зависит и вид износа. Абразивное разрушение материала сводится к следующим видам:

  • царапание (микрорезание) кромками частиц поверхности материала;
  • многократное пластическое оттеснение;
  • образование и распространение трещин на поверхности, хрупкое отделение материала;
  • образование на поверхности материала оксидных и коррозионных плен.

Интенсивность изнашивания зависит от того, какой из указанных процессов преобладает в конкретных условиях.

Износостойкость высокохромистых чугунов зависит от количества и типа карбидов, фазового состава матрицы, размера и ориентации карбидных включений. При этом наибольшую износостойкость имеют чугуны с карбидами типа (Cr, Fe)7C3.

Увеличение размеров карбидных включений снижает износостойкость. Крупные карбидные включения особенно в мягкой матрице растрескиваются и выкрашиваются под воздействием абразивной частицы деформации основы. Мелкие передают часть напряжений на металлическую основу и не разрушаются. В относительно мягких условиях в чугуне допустимы более крупные карбиды, в более жестких по скорости, твердости, остроугольности, массе абразива допустимый размер карбидов уменьшается.

Помимо используемых материалов очень важна геометрия проточной части. Соотношение направленности структуры материала, угла атаки абразивной среды, распределения давлений изучаются и учитываются при разработке и доводках конструкции деталей насосов. Наилучшего результата удалось достичь на шламовых насосах типа Weir Warman

Шламовые насосы типа "AH"

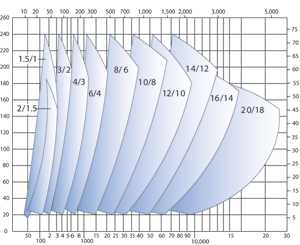

Насосы Warman (Варман) для особо тяжелых условий имеют широкий диапазон применения. Насосы типа "AH" производятся с футеровками из различных сплавов. Футеровки полностью взаимозаменяемы.

Мощные шламовые насосы для различных видов применения в мельничном оборудовании, от перекачивания загрязненной воды до эксплуатации в дробилках с промывочной водой

Насос Warman AH - это мировой стандарт для наиболее сложных условий работы мельничного оборудования. Большое разнообразие рабочих колес и уплотнений вала позволяет подобрать оптимальные варианты для широкого спектра применения. Серия насосов AH предлагает продолжительный срок службы, сохраняя эффективность работы оборудования и обеспечивая минимальные общие расходы на протяжении всего периода эксплуатации. Серия Warman AH вместе с серией шламовых насосов Warman MC представляет собой полную линейку насосов для практически всех видов применения в мельничном оборудовании. От питания циклона до повторного измельчения, флотации до обработки хвостов насосы Warman AH - наилучший выбор.

Типоразмеры: от 1,5/1В - АН до 20/18Н - АН
Производительность: от 7 л/сек до 1500 л/сек
Макс. напор: 60 м

Шламовые насосы типа "Р"

Шламовые насосы типа "Р" Warman негерметичной конструкции производятся только с футеровкой из легированной твердой стали. Экономическая конструкция насосов этого типа рекомендуется для перекачки шламов с высокой концентрацией твердых абразивных частиц, высокотемпературных жидкостей и для технологических процессов с жидкостями.

Типоразмеры: от 1,5/1В Типа "P" до 12/10F Типа "P"
Производительность: от 7 л/сек до 350 л/с
Макс. напор: 60 м

Насосы типа "AHW" с водопогружным сальником

Насосы этого типа имеют водоплотный сальник, погруженный в специальный водяной резервуар, встроенный в составе насоса. Такая конструкция исключает всякий подсос воздуха, особенно при выполнении фильтрованных работ.

Типоразмеры: 1,5/1B-AHW до 8/6E-AHW
Производительность: 7л/сек до 130 л/сек
Макс. напор: 55 м

Шламовые насосы типа "L"

Насосы для средних условий, с полностью взаимозаменяемых футеровками, эластомерными или из сплава. Спроектированы для перекачки шлама в горной и химической промышленности, там, где условия менее трудные, и где сверхмощные насосы не требуются.
Подходят для условия с большим расходом потока и низким напором.

Типоразмеры: от 20AL до 550GL
Производительность: от 4 л/сек до 2000 л/сек
Макс. напор: 40 м

Высоконапорные шламовые насосы типа "HH"

Уникальные высоконапорные шламовые насосы специально спроектированные для случаев, когда требуется использовать обычные шламовые насосы, но с повышенными скоростями для достижения высоких напоров, что встречается во многих современных установках.
Один насос предпочтительнее нескольких, это резко уменьшает капитальные затраты, в то же время дает оптимальный срок службы по износу и эффективности.

Типоразмеры: от 3/2D-HH до 8/6G-HH
Производительность: от 38 л/сек до 350 л/сек
Макс. напор: 95 л

Насосы типа "PC" для химического производства

Спроектированы для условий, требующих большей надежности и выносливости, чем для обычных "целевых" насосов. Большая мощность по потоку, высокий напор и весьма высокая эффективность делают эти насосы этого типа хорошо подходящими для откачки воды в шахтах.

Типоразмеры: от 100PE-PCH до 200PF-PC
Производительность: от 35 л/сек до 250 л/сек
Макс. напор: 105 м

Насосы типа "G" для подачи гравийной смеси

Выполнены из твердого металла, для перекачки гравийных, песчаных и других абразивных материалов при требованиях по перекачке продукции, превышающих любые стандартные шламовые насосы.

Типоразмеры: от 6/4-G до 24/20H-G
Производительность: от 80 л/сек до 1500 л/сек
Макс. напор: 40 м

Насосы водоотливные типа "SP" и "SPR"

Спроектированы для особо тяжелых условий для непрерывной работы. Конструкция подшипниковых узлов позволяет насосу работать в трудных условиях без повреждений подшипников. При работе с абразивными шламами и коррозионными жидкостями используются на рабочем конце футеровки либо из эластомера, либо из сплава, причем подшипники не погружаются в жидкость.
Подходит для горных, химических и общего типа производств.

Типоразмеры: от 40 до 200 мм.
Производительность: от 13 л/сек до 140 л/сек
Макс. напор: 35 м

Возможны различные длины и всасывающие насадки для большинства глубин зумпфов. Для перекачки более крупных частиц возможны крыльчатки "Вортекс".

Водоотливные шламовые насосы типа "TV"

Водоотливные шламовые насосы типа "TV" спроектированы специально для перекачки абразивных шламов в условиях, где обычные насосы не подходят. Простая и экономичная конструкция решает многие производственные проблемы с разливами. Конструкция с двойной спиральной камерой, поставляется либо с прямым присоединением привода, либо с ремённым. Возможны различные длины для большинства глубин зумпфов.

Типоразмеры: от 2 до 3
Производительность: от 5 л/сек до 30 л/сек
Макс. напор: 28 м





www.sti-ekb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
