Ванная сварка — принцип и назначение технологии

Соединение металлических деталей с помощью сварки является наиболее надежным. Ее применяют во многих областях промышленности и в быту.

Наибольший интерес представляет часто применяемая ручная ванная сварка. Рассмотрим, что она собой представляет и какое оборудование нужно для ее проведения, преимущества и недостатки этой технологии, а также области ее применения.

Технология сварки ванным способом

В основном проводится ванная сварка арматуры. Свое название она получила благодаря использованию в технологии расплавленного металлического сплава, находящегося в ограниченной концами соединяемых деталей и накладкой в виде скобы области. Это напоминает ванну, наполненную водой. Жидкий металл состоит из расплавов электрода и соединяемых концов изделий. Накладки в виде скоб используются для того, чтобы расплав не мог растекаться во время проведения сварки. Дополнительно с торцов скобы устанавливаются ограничители, обеспечивающие защиту от растекания шлаковой фракции по поверхности стержня. Скобы–накладки и ограничители производятся из низкоуглеродистых сталей. После выполнения работ они остаются в области шва. Применяют также съемные ванночки для сварки арматуры, выполненные из медных сплавов (кроме латуни и бронзы), а также керамические и графитовые. Они являются формами многоразового использования.

Выполняется сварка с помощью одного электрода или несколькими соединенными пластиной электродами (гребенкой) или электродным держателем

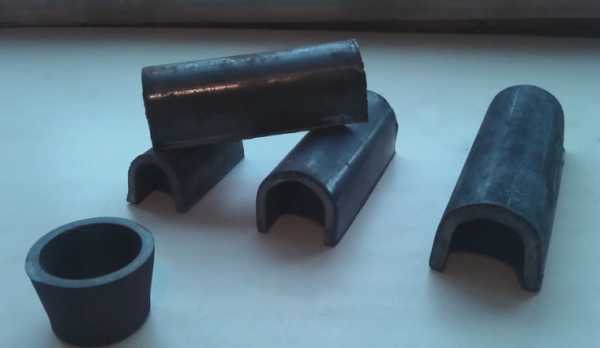

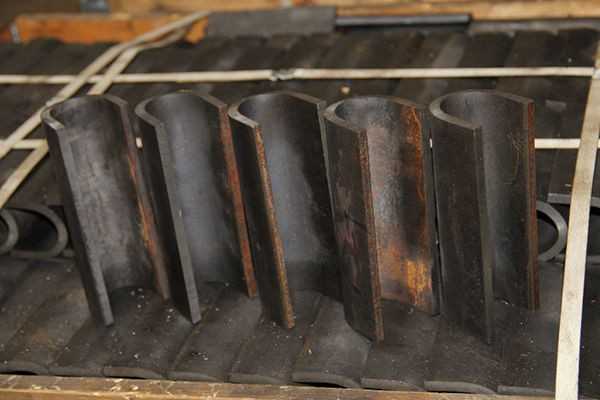

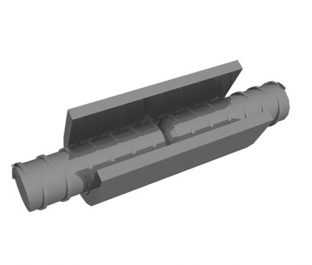

Ванночка для сварки арматуры

Технология позволяет стыковать горизонтально, наклонно и вертикально расположенные стержни.

При горизонтальном расположении изделий для создания ванны стальную скобу приваривают к области соединяемых арматурных стержней в месте их стыка.

Расстояние между свариваемыми торцами изделий должен составлять 1,5-2 диаметра используемых электродов с покрытием.

При соединении вертикально расположенных стержней применяют штампованную стальную форму, которую приваривают к торцу изделия, расположенного снизу. Затем производят расплавление его сечения с помощью дуги. После этого торец верхнего стержневого элемента прихватывают к расплавленому нижнему сечению и продолжают дальнейшее расплавление соединяемых частей. Происходит постепенное заполнение формы образующимся общим расплавом.

Для того, чтобы освободиться от шлака, делают отверстие в форме с помощью прожигания стенки. После проведения сварки его заваривают.

Особенности выполнения сварки

Чтобы Вы могли понять, как правильно выполняется сварка ванным способом, нужно узнать тонкости процесса.

Особенностью выполнения такой сварки является непрерывность процесса. При этом образующиеся после расплавления металла пузыри, состоящие из инертного газа, и шлаки собираются на поверхности металла. Это значительно улучшает качество стыкового соединения.

Расплавить кромочные части соединяемых деталей возможно только при достижении температуры плавления. Для металлов она имеет очень высокий показатель и получается с помощью плазменной дуги. Сварочная работа должна проходить так:

• Сначала нужно провести возбуждение дуги, которое возникает при контакте рабочего электрода с металлом. Другой электрод сварочного агрегата предварительно крепится к металлу. При соприкосновении с поверхностью рабочий электрод замыкает цепь, создавая ток в сотни ампер и возбуждая тем самым сварочную дугу.
• Затем выполняется сама сварка. Рабочим электродом с возбужденной дугой медленно водят над поверхностью кромок деталей, расплавляя их путем разогрева до температур в тысячи градусов. Сам конец рабочего электрода также подвергается расплавлению.
• Полученный расплав создает «сварочную ванну» в замкнутом пространстве. В результате химических процессов между компонентами расплава (торцевых частей и электрода) происходит образование нового сплава. Шлаковые отложения на поверхности и газовые выделения являются благоприятным фактором, т. к. они защищают расплав от соприкосновения с атмосферой до момента его окончательного застывания.
• При отвердевании нового сплава образуется прочное соединение деталей. На поверхности «правильного шва» соединения должна образоваться ровная корка из шлаковых компонентов.
• Иногда сварщики, пока металл не отвердел окончательно, обстукивают шов, чтобы снять появившееся в металле при сварке напряжение.
• Для получения качественного шва электрод при расплавлении не должен неподвижно располагаться в одном месте. Чтобы создать равномерный расплав, его необходимо двигать, прихватывая нерасплавленные части кромки и одновременно двигаясь поступательно по направлению шва.

Применяемое оборудование

Сварка арматуры ванным способом особого оборудования не требует. Она может проводиться при наличии:

1. Сварочного аппарата, служащего для понижения напряжения 220 вольт и создающего постоянный ток большой силы. В отличие от обычного трансформатора, он называется сварочным инвертором и имеет много дополнительных функциональных режимов. Сейчас выпускаются аппараты небольших размеров, которые можно использовать дома. Они отличаются высокочастотным напряжением в сотни КГц, преобразующим ток в постоянный.
2. Скобы-накладки (ванночки), которые подбираются в зависимости от вида шва и характера свариваемых изделий. Для горизонтальных соединений, например, используются скобы типов С14-Мn, С15-Рс, С16-Мо.
3. Для обеспечения защиты расплава в сварной ванне иногда требуется дополнительно создавать среду из инертного газа, т. к. этого требуют характеристики соединяемых материалов. Для этого используют небольшие баллоны с инертным газом, которые есть в продаже.
4. Плавящиеся электроды с покрытием из стальных, алюминиевых, медных и других сплавов. Для рядовых работ подойдут стержни марок МР-3 и АНО диаметром 2-4 мм, которые всегда есть в продаже. Для конструкций ответственного назначения используют стержни УОНИ.
5. Защитная маска (маска сварщика). Удобнее для работы маска, которую закрепляют на голове. Также нужна специальная одежда и перчатки, защищающие от ультрафиолетовых лучей и брызг расплавленного металла.

Для чего используют этот метод

Ванный способ сварки применяется для соединения:

• металлических арматурных стержней, особенно большого диаметра от 20 до 100 мм;
• стыков толстостенных стальных фланцев, изготовленных из полос;
• стыков многорядных арматурных конструкций в железобетонных сооружениях.

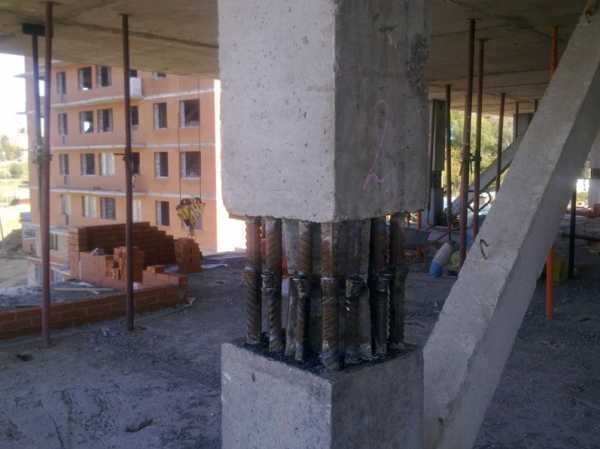

Ванным способом проводят соединения конструкций большинства крупных железобетонных объектов, имеющих сложный каркас.

Преимущества и недостатки

Широкое использование ванной сварки объясняется ее преимуществами:

• технология не требует специального оборудования;
• она удобна, потому что может быть выполнена в любом расположении стыков;
• с помощью ванной сварки достигается единый прочный каркас конструкции без снижения ее жесткости;
• является экономичным видом сварки;
• может применяться для бытовых нужд.

К недостаткам ванно-шовной сварки можно отнести требование соблюдать непрерывность процесса, чтобы поддерживать жидкое состояние металла во время работы. Поэтому замену электродов во время процесса не рекомендуют. В случае необходимости такой замены выполнять это нужно очень быстро.

Несоблюдение температурного режима очень влияет на качестве шва. При слишком быстром охлаждении расплава может образоваться много шлака.

Также не нужно допускать слишком быстрого расплавления металла, поэтому дугу на электроде нужно периодически гасить.

Области использования

Применение ванной сварки распространяется на все сферы строительства и машиностроения. Поэтому предприятия, деятельность которых связана с этими отраслями, часто занимаются сварочными работами. С помощью этой технологии производят сварку элементов конструкций не только в строительстве, но и в сельском хозяйстве, автомобильной промышленности, газовой и нефтяной отрасли.

Также ванная сварка широко используется при строительстве дачных домов и приусадебных построек, квартирном ремонте во время перепланировки и других бытовых работах.

Изучив тонкости ванной сварки, Вы можете попробовать выполнить ее самостоятельно. А если у Вас есть опыт таких работ, вы можете поделиться им в комментариях к этой статье.

wikimetall.ru

Ванная сварка арматуры – технология и требования ГОСТ для сварного шва

Ванная сварка арматуры – это наиболее надежный метод соединения отдельных участков металлоконструкций из легированной стали, обладающей высокой прочностью. На результат сварки влияет ряд факторов, один из которых – соосность соединяемых отрезков.

При проведении обычной сварки встык качество шва будет ненадежным, соединение поломается рядом со швом. Поэтому разработано решение более прочного соединения продольных и поперечных участков армирующей сетки – метод сварки в ванну. При существенных нагрузках во время эксплуатации, конструкция обладает достаточной жесткостью, а сварочный шов на соединении получается небольшим.

Способы соединения арматуры

Производство блоков жби для возведения бетонных домов, монолитное строительство и изготовление фундаментов – это основные места использования арматуры.

Обладая невысокой ценой при надежных характеристиках материала, метод ванной сварки удовлетворяет всем требованиям строительства и монтажа металлоконструкций. Ванную сварку используют также для соединения рельсов, валов и других деталей со сплошным профилем.

Согласно нормам ГОСТ – 14098 от 1991 года для изготовления фундаментов, плит перекрытий и балконов, а также других жби изделий, разрешено сваривание участков из металлических стержней для армирования и надежного сцепления бетонных конструкций. В современном строительстве применяют несколько видов неразъемного соединения армирующего слоя:

• с применением полуавтоматической электрошлаковой сварки;
• ванно-шовного способа соединения;
• ручной электродуговой сварки;
• контактной;
• ванного метода соединения.

С применением на стыке специальной ванночки, неразъемного соединение А500С и остальных марок и размеров, процесс выполнения и стыковки значительно облегчается.

Суть процесса

Метод ванной сварки наиболее часто применяется для соединения прутков с большим сечением 20 – 100 мм. Такой диапазон размеров более всего подходит для выполнения качественного шва.

При соединении ванночка обжимает полностью место контакта. При этом между соединяемыми деталями нужно оставить зазор 2 мм для затекания металла и заполнения всех пор.

При проведении работ по ванной сварке, согласно ГОСТ и требованиям СНиП, получается надежный стык с сохранением характеристик по всей длине собираемой конструкции.

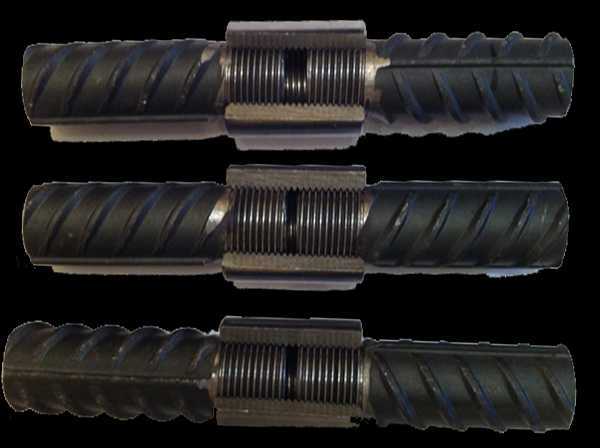

Сдвиги заготовок ограничивает одетая на стык ванночка. Применяют резьбовые ванны, для соединения ответственных стыков, но этот способ требует нарезания резьбы на концах прутков.

Деталь для монтажа подбирается с учетом небольшого зазора между заготовкой и стенкой изделия. В него протекает металл электрода, образуя межатомное соединение основного металла со стержнем электрода.

Бортики на краях ванны не позволяют металлу вытекать, при этом шлак выдавливается наверх шва. Таким же способом происходит соединение вертикальных стержней при изготовлении колонн.

Достоинства и недостатки

Сварочный материал и расплавленный металл арматуры, не растекаясь, заполняет ванночку и образует надежный шов, способный выдержать значительные нагрузки. Материал самой детали служит добавочным усилением для шва.

К остальным преимуществам ванной сварки относятся:

• минимальные затраты, обусловленные рациональным расходованием наплавочного материала;
• технология выполнения всех операций обеспечивает высокое качество шва при аналогичных условиях с другими методами сварки;
• ванный метод неоднократно испытан и проверен, имеется много литературы и пособий по производству работ;
• для каждого размера прутка, найдется подходящая ванночка – это обусловлено широким ассортиментом продукции.

Есть в ванном методе и недостатки. Использование стальных ванн может быть только одноразовым из-за приваривания к основному металлу. Медные ванночки, хотя можно применять несколько раз, цена их довольно высока. Необходимо также проводить подготовительные работы, что забирает время.

Недостатки носят сугубо субъективный характер, поэтому ванный способ соединения наиболее распространен.

Алгоритм одноэлектродного метода

Для выполнения работ по закреплению различных изделий из арматуры А500С, самым лучшим способом будем ванная сварка при помощи медных накладок. Такая сварочная ванна выполняется без канавок для удержания металла, но внутренняя часть изготовлена с гладкой поверхностью, что позволяет легко пристыковывать арматуру.

Метод применяется при монтаже конструкций, находящихся под воздействием статических, вибрационных нагрузок. Сварочные аппараты могут использоваться с питанием от постоянного и переменного токов, главное, они должны быть достаточной мощности и производительности.

Ванную сварку начинают от одной из сторон, постепенно продвигаясь к центру. Электрод должен продвигаться медленно, совершая кольцевые движения или полумесяцем. Такой способ обеспечит равномерное заполнение полости ванночки и прогрева основного металла.

При плавлении, электрод опускают, обеспечивая образование наиболее короткой дуги. Металл поднимается к верхней кромке ванночки, полностью покрывая арматуру. После этого ванная сварка считается оконченной. Когда шов остынет, можно производить подгонку деталей.

При остановке ванной сварки надо обязательно отбить шлак и зажечь дугу на готовом крае шва. Это даст возможность надежно перекрыть место остановки и прерывания шва. Завершать шов следует посередине ванночки для предотвращения раковин и пустот. Такие места нужно очистить от шлака и проварить снова.

Формочки

Чтобы соединить две плети арматуры, применяют скобу-накладку, предназначенную специально для ванной сварки.

Медные ванночки или детали с содержанием этого металла считаются наиболее прочными накладками. Разборная накладка производится из разных марок меди с помощью литья, штампов и с помощью механических операций по обработке болванок.

Применять для изготовления ванн бронзу, латунь не рекомендуется. Для обеспечения сварки с малыми зазорами рекомендуется использовать неразборный способ производства медных желобков. Такие изделия можно применять для сварки более 100 стыков.

Многоэлектродный метод

Отличительной особенностью многоэлектродного метода ванной сварки является соединение нескольких электродов на специальную пластину, гребенку, которую вставляют в держатель.

Рукоятка держателя вынесена в сторону от корпуса и сварочной шины. Для ванной многоэлектродной сварки используются аппараты переменного тока.

Такая конструкция работает по принципу сварки одноэлектродным методом. Дугу зажигают с одной стороны, продвигаются ко второму краю. Следует помнить, что заканчивать шов лучше посередине накладки.

Расплавив конец арматуры, переходят ко второму концу. Движения электродов для наполнения шва точно так же производятся по кругу или полумесяцем, постепенно опускаясь при плавлении набора электродов.

Для усиления шва рекомендуется периодически опускать электроды в сварочную ванну. Метод позволяет выдавить шлак. Затем дуга снова зажигается и процесс электросварки продолжается. Такую операцию советуют провести более 5-ти раз.

При возникновении неудобного проведения сварочных работ и угла наклона держателя, зазор между стержнями не делают и соединяют их вплотную друг к другу.

При проведении ванной сварки в вертикальном положении, электроды ведутся без сильного наклона, пластина не отклоняется от перпендикулярного положения.

Для такого способа применение стальных неразборных ванночек достаточно редкое явление. Они применяются при невозможности установки специализированных накладок. Наиболее часто используются металлические разборные или выштампованные накладки.

Необходимо обратить внимание на несколько основных моментов. В случае грамотного, аккуратного и качественного проведения сварочных работ с применением соединения арматуры ванным способом, получается прочный, надежный сварочный шов.

Он позволяет пользоваться металлоконструкциями и бетонными узлами долгое время. Это обусловлено сохранением гибкости и прочности арматуры в месте сборки. Главное, чтобы работы по ванной сварке производились высококвалифицированными специалистами при соблюдении технологии проведения сварки.

svaring.com

Ванная сварка арматуры. Что такое сварочная ванна

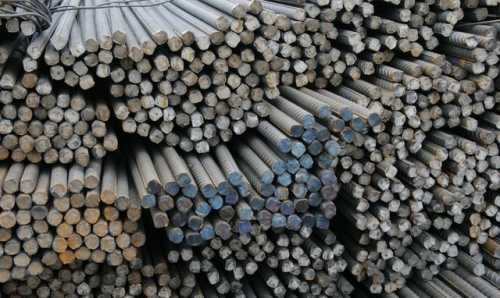

Для укрепления бетона используется металлическая арматура разного размера. Надежность фундаментных и несущих стеновых конструкций, тоннелей, мостовых опор обеспечивают каркасы из арматуры. Они заливаются строительной смесью на основе цемента, образуя железобетон. Существуют различные технологии соединения стальных прутков.

Самым надежным и часто применимым считается ванная сварка, получаемый этим методом шов способен выдержать большие статические и динамические нагрузки без нарушения целостности структуры, отвечает высоким требованиям ГОСТ 14098, действующим в гражданском строительстве. Сваркой ванным способом соединяют рельсы, толстостенный легированный прокат. Этот высокотемпературный метод стыковки металла используют во многих отраслях.

Способы соединения арматуры

В строительстве существует несколько технологий получения сплошного арматурного прутка.

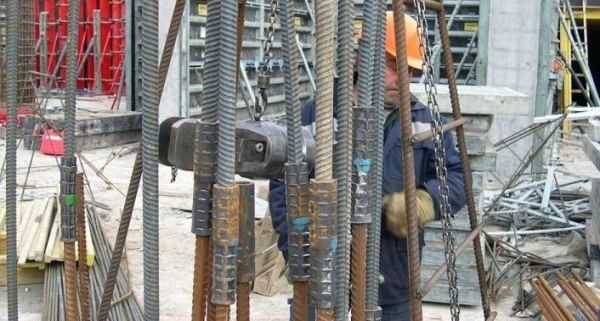

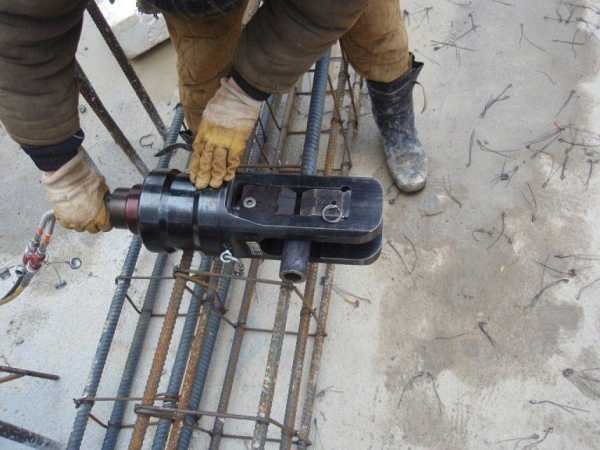

Механический способ соединения стыков предусматривает применение прессованных муфт или отрезков трубы. Для фиксации стыка методом обжима применяется гидравлический пресс. Для ускорения процесса изготавливают муфты с перегородкой, ее просто надевают на пруток, в другой конец вставляют следующий. Вес конструкции, металлоемкость железобетона при таком методе крепления арматурных прутков возрастает. Муфты необходимо выбирать по типоразмеру арматурного стержня, для пресса под каждый размер делается сменный штамп.

Стальные прутки классов А400 и АIII крепят между собой внахлест с помощью специальных лапок, используют вязальную проволоку, стандартные крючки. Механический метод стыковки применяют только потому, что прутки этих марок нельзя сваривать.

Среди высокотемпературных методов получения неразъемных стыков самым надежным считается сварка арматуры ванным способом. В процессе формирования соединения не образуется продольных трещин, характерных для многошовной сварки. Технология горячей стыковки с использованием накладки для сварки арматуры металлозатратная, расходы на материалы увеличиваются на 5-7 %. При сваривании стержней встык образуется слишком хрупкое соединение, которое не обладает нужной прочностью.

Ванная сварка

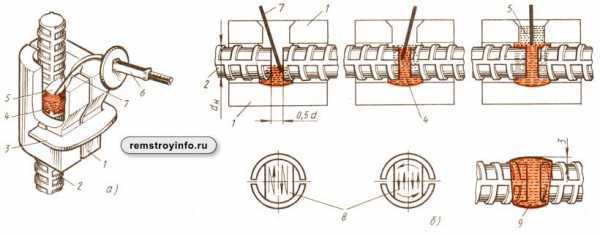

Принцип сварки ванным способом

Метод сварки ванным способом применяют для металлических полос с сечением до 50 мм, крепления толстостенных фланцев, стыковки прутков. Диапазон диаметра арматуры – от 20 мм до 10 см.

Классификация ванной сварки:

• дуговая ручная с размещением выпусков в стальной скобе;
• полуавтоматическая, сварочная ванна формируется в керамической форме, в этом случае исключаются затраты на накладки, экономятся электроды, формируется аккуратный стык;
• ванно-шлаковая, для нее используется формочка из медесодержащих сплавов.

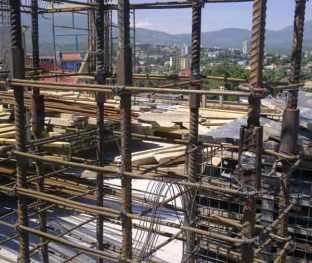

При возведении металлических каркасов железобетонных фундаментов, несущих стен, туннелей, опор стыковку арматуры чаще производят ручным методом. Что это такое с точки зрения технологии: принудительное формирование плотного шва в месте стыка двух стержней.

При ванной сварке создается необходимый запас прочности прутка по всей длине каркаса. Соединение устойчиво на изгиб, кручение. Смещение осей соединяемых стержней не превышает 5% их диаметра.

Достоинства

В сравнении с другими технологиями высокотемпературной стыковки арматуры, ванный метод имеет ряд преимуществ:

• метод применим для неподвижных частей металлоконструкций, нет необходимости их поворачивать для создания соединения по всей поверхности;
• в процессе расплава происходит равномерный, а не точечный разогрев прутков;
• диагностику шва можно производить доступным гамма-лучевым методом;
• для работы используется обычное сварочное оборудование;
• в результате сварки образуется качественное соединение;
• затраты на расходные материалы минимальные – стальная форма служит дополнительным ребром жесткости;
• подобрать формы под размер прутка достаточно просто, они выпускаются в широком ассортименте.

Недостатки

Особенностью выполнения ванной сварки является соблюдение непрерывности процесса. Необходимо следить, чтобы разогрев охватывал всю зону контакта. Ванный метод требует профессиональной подготовки. Еще один минус – использовать стальную форму можно только один раз. Медные ванночки многоразовые, но они дорогие. К недостаткам также относят обязательный подготовительный этап, он увеличивает временные затраты.

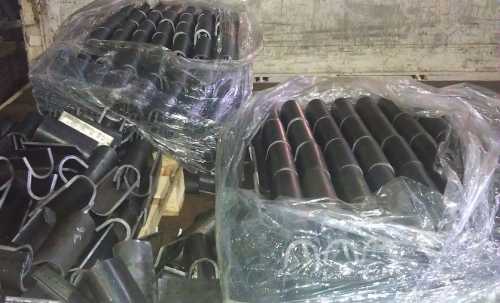

Ванночки для сварки

Они бывают литые и штампованные, их делают из стали или медных сплавов. По стоимости они несопоставимы, медные намного дороже. Принцип их использования одинаковый: они должны удерживать расплав, образуемый в зоне стыка, от растекания. По форме это сегмент цилиндра, охватывающий до ¾ поверхности прутка. Используются многоразовые и одноразовые ванночки для сварки арматуры. При соединении арматуры чаще применяются металлические формы. Они создают дополнительный резерв прочности металлоконструкций по всей длине, считаются расходным материалом. Медные сплавы долговечные. Допускается использование ванной из цветных металлов до 150 сварок.

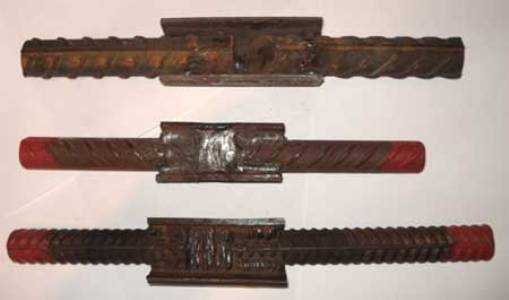

Ванны для сварки арматуры

Процесс ванной сварки

Для сварочного процесса потребуется:

• однофазный или трехфазный аппарат на 220 вольт;
• ванночка или форма для образования шва;
• баллон с инертным газом для создания защитной среды в случае соединения легко окисляемых сплавов;
• от 1 до 4 двухмиллиметровых электродов на одну ванну в зависимости от толщины прутка;
• щиток и другие средства индивидуальной защиты сварщика.

Основные этапы технологического процесса:

1. к пруткам в зоне соединения прихватывается стальная скоба;
2. под воздействием дуговой волны в сварочной ванне электрод формирует зону расплава;
3. концы прутка расплавляются, образуется однородная жидкая структура;
4. при охлаждении идет процесс кристаллизации сварочной ванны, получается шов.

Сварочная ванна формируется в любом положении стержней арматуры. Для горизонтальных соединений в качестве скобы используются металлические накладки. Вертикальные стыки свариваются с применением штампованной формы. Её крепят на нижний стержень. Электродом, совершая вертикальные движения, заполняют зазор, наполняют расплавом ванну. Для выпуска шлака форму прожигают, затем отверстие заваривают. Наплыв должен закрывать концы стальных стержней.

Технология сварки предполагает предварительную подготовку поверхностей. Железными щетками концы стальной арматуры следует очищать от ржавчины, грязи и пыли. От чистоты поверхности зависит прочность сварного соединения.

Минимальная длина выпуска стержней – 30 мм. В этой зоне формируется соединение. Максимальный размер зазора кратен толщине электрода. Он не должен превышать 1,5 диаметра. Стержни в сварной ванночке или форме располагаются соосно.

Особенности метода и область применения

При сварке ванным способом образуются шлаковые соединения. Концы прутков образуют с расплавленным электродом однородный сплав, отличающийся по химическому составу от образующих элементов. Шлак служит защитой расплава от окисления воздухом. Для низкоуглеродистых сталей при сварке используется инертный газ, в этом случае шлак активнее пузырится. Корка на шве – хороший показатель прочного соединения. Он легко убирается при постукивании.

Еще одной особенность сварки считается положение электрода в процессе работы: он не должен стоять неподвижно, им совершают колебательные движения, заползая на кромки стыка, чтобы расплав равномерно заполнял ванночку.

Метод применяется во многих отраслях, где требуются прочные соединения металлических деталей толщиной свыше 20 мм. Максимальный размер свариваемого арматурного прутка 100 мм. Массивные железобетонные объекты требуют мощных каркасных конструкций.

Ванным способом удобно варить тавровые балки, сложный профиль. Для формирования зазора нужного размера используют зажимные кондукторы, они фиксируют скрепляемые части в нужном положении. Этот метод соединения металла находит широкое применение:

• в гражданском, промышленном и оборонном строительстве;
• машиностроении при создании движущихся узлов, работающих под нагрузкой;
• нефтедобывающей отрасли;
• горнорудной промышлености;
• в сфере железнодорожного транспорта,
• промышленных предприятиях.

Обладая определенными навыками, имея сварочное оборудование, стыковое соединение металлических элементов можно сделать самостоятельно. Для этого применяются типовые электроды, ванночку нужной формы можно изготовить из медной пластины.

svarkaprosto.ru

Технология сварки арматуры ванным способом



Все строительные процессы имеют государственные стандарты, которые определяют, как их надо проводить. В стандартах четко обозначено, какие материалы должны использоваться, какие технологии и последовательность проводимых операций. Сварка арматуры – не исключение.

Как соединяются два прута арматуры сваркой ванным способом

Для данного строительного процесса был разработан ГОСТ под названием «Соединения сварные арматуры и закладных изделий железобетонных конструкций». Стандарт введен в исполнении 1.07.92 г. под номером 14098-91. В нем есть две таблицы, определяющие требования ванной сварки арматуры, тема которой лежит в статье.

1. В таблице под номером «1» обозначены виды сварки арматуры: стыковое, крестообразное, тавровое и нахлесточное. В стыковую категорию входит сварка при помощи ванночки или по-другому: инверторная форма. То есть, таким способом можно варить арматурные стержни, установленные стык в стык.
2. В таблице №30, которая называется «Термины и Пояснения», дано понятие арматурной сварки ванным способом. В таблице написано, что ванная сварка – это процесс, при котором расплавление стыкуемых стержней происходит, в основном, за счет тепла ванны расплавленного металла.

Обратите внимание на слово – в основном – которое говорит о том, что не только расплавленный металл расплавляет арматурные стержни. Поэтому разберемся в технологии сварки арматуры ванным способом досконально.

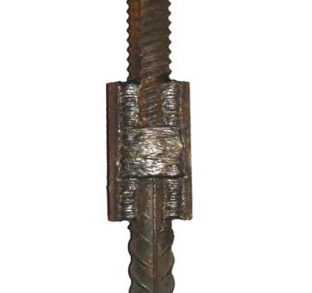

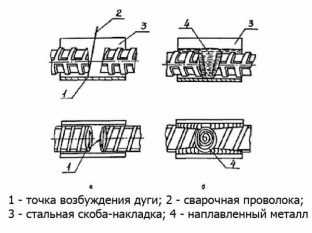

Окончательный результат сварки ванным способом

Требования к технологии соединения ванным методом

Начнем с того, что сварка арматуры ванным способом – процесс, в котором кроме электродов и сварочного аппарата используется специальное приспособление сечением U-образной формы, изготовленное из низколегированной стали методом штамповки. Это первое.

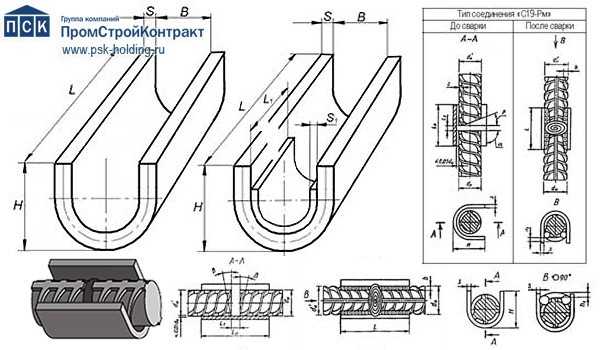

Второе – размеры ванночки определяются диаметрами стыкуемой арматуры. Единственная стандартная величина – толщина используемой для изготовления ванночки стали, равная 6-8 мм. Сразу оговоримся, что приспособление является одноразовым. При окончании сварки оно остается на месте проведения стыковки арматуры, как неотъемлемая часть соединения. Таким образом ванночка дополнительно усиливает стык.

Стальные инверторные формы

Надо добавить, что кроме стальных инверторных форм при сварке двух арматурных прутьев используют медные или графитовые. Оба варианта являются многоразовыми, то есть после окончания работ ванночки снимаются, очищаются, их снова можно использовать на другом стыке. Это большой плюс, но есть у этих форм большой минус – высокая цена. Поэтому чаще всего строители используют стальные формы.

Третье требование – стыковка двух концов арматуры производится по одной оси с допуском в пределах половины диаметра прутьев. Зазор между торцами – не больше 1,5 диаметра арматуры. При этом ванная сварка арматуры может быть использована и при горизонтально расположенном стыке, и при вертикально расположенном.

Внимание! В последнем случае к ванночке добавляется стальной ограничитель, который приваривается к форме снизу. Именно он не дает расплавленному металлу вытекать.

Четвертое – соединять таким методом можно прутки диаметром 20-100 мм, если применяется ручная сварка.

Пятое требование касается способов сварки. Здесь три позиции:

• ручная,
• автоматическая (используется специальное сварочное оборудование с автоматической подачей электрода и движением держателя электрода),
• полуавтоматическая (движение держателя ручное, подача электрода автоматическая).

Технология ванной сварки

Как и все процессы, технология ванной сварки делится на два этапа: подготовка и сама сварка.

Подготовительный процесс

Сюда входит две операции:

1. Очистка концов арматурных стержней металлической щеткой до блеска. Основная задача – удалить участки ржавчины, грязи, краски и прочих материалов, препятствующих получить высокое конечное качество. Размер очистки – 30 мм (минимум) на каждом конце.
2. Приварить к нижним плоскостям стыкуемых стержней точечной приваркой инверторную форму. Она будет создавать емкость, в которой будет собираться расплавленная сталь.

Основной этап

Сразу надо оговориться, что основной металл, который будет заполнять собой ванночку – сталь арматуры. Поэтому электрод подводят к торцу одного из стержней и начинают его расплавлять, двигая расходником по всей площади торца: круговыми движениями или из стороны в сторону. Затем работа переходит на противоположный торец соединяемой арматуры. И так поочередно до полного заполнения ванночки расплавленным металлом.

Внимание! Все движения должны быть легкими, потому что расплавка производится при высоких токах. К примеру, если используются электроды диаметром 7-8 мм, то к ним подается ток силой 400-450 ампер.

Видео:

Сварка арматуры продолжается до тех пор, пока расплавленная сталь не закроет собой соединяемые стержни. На этом работа не заканчивается, надо правильно провести окончательные манипуляции, чтобы равномерно еще раз прогреть весь собранный в форме металл для равномерного его остывания. Просто электродом вращают между концами соединяемой арматуры, но не сильно. Теперь можно заканчивать процесс ванной сварки.

Даже самая небольшая по объему ванночка не заполниться металлом, если используется для расплавки один электрод. Как минимум, будет израсходовано 4-5 расходников. Поэтому сварщик, который выполняет данный вид сварки, должен обладать опытом и навыками, где основной – скорость замены электродов. На это выделяется не более 5 секунд. После этого временного периода сталь просто начнет застывать. И все проделанные манипуляции – ноль. Неравномерно остывающий металл – снижение качества соединения.

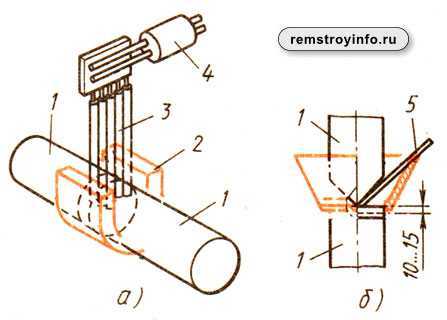

Сварка гребенкой и несколькими электродами

Этот способ называется многоэлектродной сваркой, где используется специальный держак, называемый гребенкой. В него вставляется сразу несколько электродов (3-5 шт.). Принцип расплавления арматуры здесь точно такой же, как и в случае с одним расходником. Но есть и свои особенности.

1. Зажигают дугу электродов не об арматуру, а об металлическую ванночку, чаще о ее днище. Просто об один торец одновременно сразу несколько электродов не разжечь.
2. Для упрочнения стыка электроды периодически опускают в расплавленный металл, чтобы прогреть его.
3. Можно зазор между прутками арматуры не оставлять, прижимая их плотно друг к другу.
4. При вертикальном расположении арматуры не стоит сильно отклонять электроды от перпендикулярности к оси соединения.

Этот способ при соединения арматуры внутри бетонных конструкций используется редко. Он непростой, не все сварщики им владеют. Лучше для этого использовать разъемные формы из меди или графита, что увеличивает себестоимость процесса.

Одно- и многоэлектродная сварка ванным способом

Режим сварки

Ванная технология соединения арматуры чаще всего используется для стыковки прутьев большого диаметра. Поэтому режим сваривания – один из важных критериев добиться высокого качества стыка. В состав режима входят: диаметр электрода, сила тока, и все это зависит от диаметра свариваемых арматурных стержней. Зависимость здесь такая:

Диаметр арматуры, мм	Диаметр электрода, мм	Сила тока, А
20-25	5	230-260
36, 45	6	300-330
60	7	420
70	8	500

Так как сварка этого типа связана с использованием токов большой величины, то важная составляющая проводимого процесса – техника безопасности. Важно перед началом соединения арматуры с помощью ванной сварки удостовериться, что используемое оборудование, инструменты и приспособления находятся в технически исправном состоянии. Большое внимание надо уделить заземлению, спецодежде и сварочной маске. Обязательно места проведения сварки оборудуются первичными средствами пожаротушения.

Преимущества и недостатки ванной сварки арматуры

К преимуществам можно отнести:

• рациональный расход исходных материалов;
• высокое качество соединения;
• отточенная технология, которая позволяет добиться высокого качества;
• разнообразие инверторных форм, что позволяет сделать выбор точно под размеры арматуры.

Отрицательные стороны технологии:

• более требовательная подготовка, занимающая много времени, особенно это касается точного выставления концов двух соединяемых арматурных прутьев;
• большой расход стальных ванночек;
• высокая цена медных форм.

Итак, ванный способ соединения арматурных стержней, если его правильно проводить, это высокое качество конечного результата. Шов получается прочным и надежным. Место стыка гибким, как у сплошной арматуры, что позволяет выдерживать нагрузки на изгиб.



viascio.ru

Ванная сварка стальных конструкций и арматуры

На сегодняшний день существует огромное количество видов сварки, около сотни. Все они имеют множество отличий, но их объединяет одно — чтобы получить соединение нужно для начала расплавить металл. При этом нельзя просто выбрать любой понравившийся вам метод и приступить к работе. Нужно учитывать изделие, которое вы собираетесь варить.

Например, вам необходимо сварить арматуру. В этой статье мы рассказывали о сварке арматуры. Там мы упомянули ванный метод сварки (она же сварка встык), о котором хотим рассказать поподробнее. В нашем небольшом материале мы расскажем, что это такое, какова технология сварки с помощью ванночек и какие особенности нужно учитывать перед тем, как приступить к работе. С помощью этого метода можно также сварить стальные конструкции. Мы не зря делаем акцент на арматуре и стальных конструкциях, ведь наиболее распространена именно ванная сварка арматуры колонн.

Содержание статьи

Общая информация

Ванная сварка — метод соединения металлов с помощью специального u-образного приспособление. Его называют «скоба накладка для сварки арматуры» или «ванночки для сварки арматуры». Отсюда, кстати, и название технологии. Концы арматуры помещаются в скобу-ванночку и расплавленный металл заполняет ее до краев.  Затем металл застывает, образуя прочное соединение.



Чтобы металл не растекался с торцов ванночки устанавливают специальные ограничители. Большинство скоб-ванночек изготавливаются из низкоуглеродистой стали. После сварки ванночка становится единим целым с арматурой и расплавленным металлом. Также существуют съемные ванночки для сварки арматуры, их изготавливают из меди и ее сплавов, керамики и графита. Такие скобы можно использовать многократно, что очень удобно.

Сварка выполняется с применением одного или нескольких электродов. Технология ванной сварки позволяет соединять арматуру в любом пространственном положении, кроме потолочного. Скоба должны быть больше, чем диаметр арматуры. От краев ванночки до детали должно оставаться не менее полутора сантиметров. Если вам необходимо выполнить ванную сварку в сложном положении, например, вертикальном, то нужно соблюсти некоторые особенности.

Читайте также: Хранение электродов

Для работы нужно использовать одноразовую скобу из стали. Ее нужно предварительно приварить к детали, которая расположена снизу. Затем расплавьте конец нижней арматуры. Состыкуйте верхнюю арматуру с расплавленным концом нижней арматуры и расплавьте стык.

Расплавленный металл должен постепенно заполнять ванночку. Чтобы не образовывалось много шлака в скобе можно сделать небольшое отверстие. После сварки отверстие необходимо заварить.

Особенности сварки

Описываемый метод ванной сварки имеет также ряд дополнительных особенностей, которые вам необходимо знать. Сварка ванным способом не так уж сложна, но это все-таки полноценная технология, со своими нюансами.

Во-первых, ванную сварку нужно выполнять беспрерывно. Это очень важно для равномерного плавления. Ведь у некоторых металлов температура плавления настолько высока, что требует много времени. А благодаря непрерывному процессу металл плавится гораздо быстрее.

Во-вторых, во время сварки на поверхности металла могут образовываться пузыри из шлака и защитного газа (если вы используете его). Выше мы писали, что для их выхода нужно сделать небольшое отверстие в ванночке. Это действительно так. Но не воспринимайте шлак, как нечто чужеродное. Он наоборот защищает соединение от окисления.

Сварка арматуры ванным способом также предполагает образование защитной корки на поверхности соединения. Если она образовалась, значит вы соблюдали технологию и выполнили работу правильно. Не нужно сразу счищать корку, подождите, пока металл остынет. А пока деталь горячая ее можно аккуратно обстучать, чтобы вывести излишнее напряжение.

Пару слов о движении электрода. Не нужно держать его неподвижно на месте стыка, надеясь, что тепловая энергия сама распределиться по детали и металл равномерно расплавиться. Это частая ошибка у новичков. Движения должны быть поступательными, вместе с этим вы должны захватывать нерасплавленные кромки.

Скорость работы не должна быть слишком быстрой или слишком медленной. Если вы будете работать слишком быстро, то просто не расплавите металл до нужной температуры и соединение получится некачественным (хотя на первый взгляд может показаться, что все хорошо). А если вы наоборот будете работать слишком медленно, то не сможете расплавить металл равномерно и он распределится в ванночке так, что готовое соединение будет пористым и хрупким. Почитайте ГОСТы, чтобы знать, какая скорость сварки считается оптимальной.

Комплект оборудования

Сварка ванным способом — очень удобный метод, поскольку не требуется какого-то специального оборудования. Вам достаточно иметь в своем арсенале сварочный аппарат, способный работать на постоянном токе от бытовой розетки и выдающий большие значения сварочного тока. Как вы понимаете, это обычный инвертор средней ценовой категории. Для этого подойдет и небольшой компактный сварочник, предназначенный для бытовых целей.

Что касается ванночек, то их необходимо приобретать исходя из того, какое соединение вам нужно, и какую деталь вы собираетесь варить. Мы можем посоветовать ванночки С14-Мn, С15-Рс и С16-Мо для горизонтальных соединений. Также учитывайте, что чем ванночка длиннее, тем качественнее получится соединение, поскольку вы сварите больший объем металла.

Помимо этого у ванночек есть своя допустимая рабочая температура. Перед сваркой убедитесь, что температура плавления ванночки выше, чем температура плавления арматуры (или любого другого изделия, с которым вы собираетесь работать).

Ванную сварку можно комбинировать с другими методами соединения металлов. Например, со сваркой в среде защитных газов. В таком случае вам дополнительно понадобится баллон с инертным газом, например, аргоном. Также вы можете использовать в своей работе покрытые плавящиеся электроды. Новичкам советуем электроды МР-3 и АНО, они есть во всех магазинах и стоят недорого. Диаметр электрода подбирайте исходя из толщины металла.

Если нужно сварить ответственные металлоконструкции, то лучше приобрести электроды марки УОНИ. Не лишним будут средства индивидуальной защиты. Такие как маска (лучше купить маску-хамелеон), роба, перчатки и подходящая обувь, которая не будет проводить ток. Экипировка нужна прежде всего для вашей безопасности.

Вместо заключения

Это все, что мы хотели рассказать вам о ванной технологии сварки. Этот метод прост и надежен, он не требует от сварщика особой квалификации или многолетнего опыта. Достаточно иметь базовые навыки сварки и понимать суть технологии. Посмотрите обучающие видео, чтобы закрепить полученные знания и применить их на практике. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Сварка арматуры ванным способом | Строительный портал

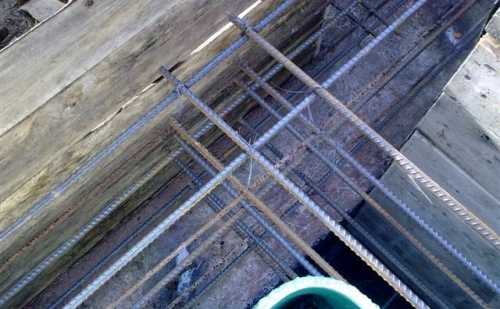

В монолитно-каркасном строительстве незаменимой является арматура разного вида. Из железобетона, что армирован стальными прутьями, изготовляют плиты перекрытия, фундаментные блоки, сваи и балки. Также зачастую армированный железобетон применяется для возведения устройства фундаментов, цокольных этажей, создания целых стен, дверных и оконных перемычек, лестничных маршей и балконных плит. Проволокой или прутьями принято укреплять цементную стяжку при выравнивании пола. При использовании арматуры в домашних условиях возникает необходимость её соединения, и самым лучшим решением при этом является сварка арматуры ванным способом.

Содержание:

1. Назначение и виды арматуры
2. Особенности ванной сварки арматуры
3. Принцип ванной сварки арматуры
4. Формы для сварки ванным способом

Назначение и виды арматуры

Арматура представляет собой сложную конструкцию из металлических прутов различной формы и диаметра, что становится в совокупности с прочими элементами фасонного проката основой для железобетонных конструкций. Арматура на себя призвана взять напряжения сжатия и растяжения и перераспределить по объёму в железобетонных конструкциях разной сложности. Создать железобетонную конструкцию без этого элемента просто невозможно.

К арматуре предъявляются чрезмерно жёсткие требования, потому что она является частью многих архитектурных элементов — стен, фундамента, перекрытий. Все элементы арматуры принято разделять на два типа. К жёсткой арматуре относят двутавровый профиль и гнутый швеллер, к гибкой арматуре причисляют рифленые пруты, гладкие стержни, разные типы сеток.

Вопреки нашей интуиции, количество арматуры с качеством железобетона не соотносится пропорционально. Поэтому если вы решили использовать больше прутьев, либо отдать предпочтение более толстым, тем, которые укрепляют межэтажные перекрытия в доме, нужно разобраться с классификацией арматуры. На сегодняшний день выделяют такие разновидности арматуры, которые чаще всего используются в среде строительства:

1. Арматура а1. Эти изделия представляют собой гладкую арматуру из горячекатаной низколегированной и углеродистой стали. Это самое простое в производстве решение.
2. Арматура а3. Эта арматура является рифленой. Такая арматура используется в капитальном строительстве, становится каркасом для выливания стен, полов и фундамента высотных зданий. Процесс изготовления данного вида арматуры связан с многообразной обработкой стали, что в результате и даёт высокопрочный продукт.
3. Арматура АТ800. Данную арматуру производят из высокопрочной стали, которая отличается большой вязкостью и эластичностью. Арматуру АТ800 применяют в конструкциях, которым предстоит переносить существенные динамические нагрузки.

Использование арматуры связанно со многими нюансами, диктующими архитектурные требования, свойства бетона и непосредственно самой арматуры. Большое значение имеет качественное соединение арматуры в каркас, которое бывает нескольких видов.

Во-первых, могут использоваться готовые арматурные изделия — арматурные решётки, арматурные сетки и арматурный каркас. Во-вторых, соединения арматуры могут проводиться путем связки проволокой, также вместо проволоки используются специальные арматурные фиксаторы, что изготовлены из пружинной стали. И, в-третьих, соединения проделывают с использованием сварки арматуры.

Особенности ванной сварки арматуры

Соединение выпусков арматурных стержней может проводиться двумя способами — сваркой встык или при помощи накладок. Сварка встык состоит в применении соединения выпусков арматурных стержней сваркой ванно-шовной и ручной ванной, ванной в инвентарных формах, а также многослойной на подкладках порошковой проволокой, полуавтоматической проволокой под флюсом, проволокой порошковой с флюсовым сердечником или покрытыми электродами. Сварка при помощи накладок: накладки с арматурными стержнями соединяются ручной электродуговой сваркой.

Для сварки стержней арматуры, что имеют большой диаметр, в наше время используется ванный способ сварки. Такой способ применяется обычно при сварке стальных стержней, что отличаются диаметром 20-100 миллиметров, стыков фланцев, которые согнуты из полос большого сечения, стыков многорядной арматуры железобетонного сооружения, а также других деталей.

Также широко практикуется ванный способ сварки при строительстве сооружений и зданий, арматурных каркасов и железобетонных конструкций. Такой способ сварки дает возможность без потери прочности и жесткости по всей длине конструкции получить единый силовой каркас. При таком виде сварки выполнять стыковку арматуры возможно как в вертикальном, так и горизонтальном положении.

Одним из главных условий получения довольно хорошего качества стыков выступает точное совмещение выпусков стержней арматуры. При сварке ванным способом величина смещения осей стержней, что соединяются, должна не превышать 0,05 диаметра. Для обеспечения вышесказанной точности совмещения выпускной арматуры в монтажных соединениях части сборных конструкций, а также их арматурные каркасы, делают в специальных кондукторах с фиксацией габаритных размеров и положения арматурных стержней. На монтажной площадке при приемке таких элементов проверяются размеры и взаимное положение выпусков арматуры.

Технология ванной сварки арматуры имеет такие преимущества:

• Использовать можно обычное сварочное оборудование, предназначенное для дуговой сварки.
• Не нуждается в кантовке (поворачивании) конструкции.
• Можно с помощью гамма-лучей проверить качество сварки.

Технологически разработаны в нашей стране три разновидности ванного способа сварки: ручная ванная сварка в стальной скобе трехфазной и однофазной дугой; ванная сварка полуавтоматическая в керамической форме; ванно-шлаковая автоматическая сварка в медной форме.

Соединение арматурных стержней ванной сваркой без применения накладок более экономичней: исключается расход металла на производство накладок, при сварке ванным способом уменьшаются трудовые затраты. Кроме того, стык будет компактнее, так как не всегда есть возможность разместить в сечении железобетонной конструкции ещё и накладки, кроме арматурных стержней.

На каждом стыке, по сравнению со сваркой с использованием накладок, экономится арматурной стали от 10 до 60 килограмм, а также электродов — 0,5 — 2,5 килограмм. Специальные дополнительные мероприятия, которые обеспечивают большую точность производства арматурных выпусков и требуются при сварке ванным способом, окупаются экономией материалов и трудовых затрат при монтаже и производстве работ.

Принцип ванной сварки арматуры

Для сварки горизонтальных стержней ванным способом применяют стальную форму. Сама сущность такого способа состоит в следующем: в месте стыка к стержням арматуры приваривают стальную форму, в ней создают ванну расплавленного металла при помощи теплоты дуги. Торцы сваренных стержней плавятся от теплоты металла ванны, при этом образуется общая ванна материала шва, а далее при остывании формируется сварное соединение.

Подготовка горизонтальных стыков под сварку производится следующим образом, как показано на видео о ванной сварке. Поверхности стержней и торцы перед выполнением сварки должны быть зачищены от ржавчины, окалины, грязи при помощи стальной щетки или другими способами на длину более 30 миллиметров. Свариваемые стержни устанавливают соосно, с зазором не больше полтора диаметра электрода между торцами.

В качестве формующей детали при сварке вертикальных швов используют штампованную форму из листовой детали, которую без добавления присадочных прутков приваривают к нижнему стержню. Производя постепенно колебательные движения электродом в направлении перпендикулярном осям стержней, все сечение стыка заплавляют. Из ванны излишек шлака удаляют черпаком. Далее конец верхнего стержня прихватывают к нижнему, а после этого переходят к заполнению формы наплавленным металлом. Чтобы выпустить шлак, прожигают отверстия электродом в стенке формы, потом их заваривают.

Сам процесс ванной сварки арматуры производиться при больших токах. К примеру, если у вас электроды диаметром 5-6 миллиметров, то ток сварочный достигает 400-450 A. При низких температурах сварку производят током больше установленного на 10-12%. Между торцами свариваемых стержней зазор должен быть не меньше двойного диаметра электрода.

Можно сварку производить одним или несколькими электродами. Рекомендуется использовать электроды УОНИ-13/55. Помните, что данный способ довольно хорошо уменьшает расход электроэнергии и электродов, а также уменьшает себестоимость сварочных ворот и снижает трудоемкость.

Если сварка производится трехфазной дугой, то следует зазор устанавливать примерно на 1,5-2,0 миллиметра больше, чем максимальный размер электрода в поперечнике. Неточность совпадения осей свариваемых стержней не должна быть более 5% от диаметра самих стержней. Чтобы предохранить от дальнейшей деформации, а также в случае большой длины стержней, стоит придать им перед сваркой «обратный прогиб».

Стальной скобой из стержней или листового металла охватывается снизу место стыка, который не дает возможности вытеканию жидкого металла ванны. Дополнительно по краям скобы при сварке арматуры ванным способом ставятся боковые ограничители, для того чтобы не было растекания шлака по стержню. Ограничители и скобы производят из малоуглеродистой стали.

У стержней при ванном методе сварки может быть зашлаковка их торцов, в частности в нижней части стыка, и это снижает прочность соединения. Причиной такой зашлаковки может быть довольно быстрый отвод теплоты от торцов свариваемых стержней. Чтобы уменьшить зашлаковку, нужно заранее подогревать торцы. Также следует увеличивать охлаждение наружных участков шва с помощью искусственного охлаждения формы или применять формы из металла, который более теплопроводный, например, из меди. Шлаки собираются в таком случае вблизи стыка, где отвод тепла происходит наиболее интенсивно.

Формы для сварки ванным способом

Ванночки (скобы-накладки) для сварки арматуры используются для создания стержней, длина их больше длины стандартной выпускаемой арматуры. Инвентарные формы наиболее долговечны, если они изготовлены из меди. Разъемные формы для ванной сварки обычно изготавливают из любых марок меди с помощью литья, штамповки или из графита, а также механической обработкой. Формы запрещается изготавливать из сплавов латуни, бронзы и меди.

При очень стесненных рабочих условиях для сварки горизонтальных стыков используют неразъемные медные желобчатые подкладки. Оборачиваемость, то есть количество стыков, которые сварены в одной форме без проведения ее ремонта, в зависимости от самого способа изготовления достигает 100-150 стыков.

Приблизительно в 2-2,5 раза оборачиваемость графитовых форм меньше, чем медных. А также графитовые формы гигроскопичны и нуждаются в прокалке перед сваркой. Практически любая инвентарная форма при сварке первого стыка может быть испорчена при условии не соблюдения техники сварки.

Теперь вы знаете, когда принято использовать технологию ванной сварки стальных прутьев. Самый главный довод в пользу этой методики – экономия, так как уменьшается расход металла, который используется на производство накладок. К тому же стыки выглядят аккуратно и компактно. Осталось только просмотреть видео о ванной сварке арматуры и можно смело соединять прутья между собой.

strport.ru

Ванная сварка арматуры колонн

Ванная сварка арматуры

Арматурные пруты из-за небольшой контактной поверхности и упроченных марок стали считаются сложно свариваемыми изделиями. Качество соединения формируется за счет нескольких факторов. Одним из определяющих факторов является точность стыка, который нередко смещается во время сварки. Во избежание этого возникает необходимость применения специальных технологий. Наибольшее распространение в строительстве на сегодняшний день приобрела так называемая ванная сварка арматуры, которая позволяет получить надежное соединение прутьев.

Сварка арматуры ванным способом

Арматурные прутья широко используются  для сооружения железобетонных конструкций. При построении каркаса металлические прутья могут соединяться как продольно, так и перпендикулярно. Как правило, при этом площадь сварного шва получается небольшой, в то время как соединение подвержено значительным нагрузкам. Использование специальных ванночек позволяет не только упростить работу сварщика, но и повысить качество соединения.

Данная технология обладает рядом преимуществ, хотя она не лишена и недостатков.

Преимущества

•  Ванная сварка арматуры позволяет рационально распределять наплавочный материал при его минимальных потерях.
•  Оптимальный уровень качества соединения.
• Технология, проверенная временем и доведенная до совершенства.
•  Наличие широкого выбора ванночек для арматуры различного сечения.

Недостатки

•  Стальные ванночки являются расходным материалом, используемым единожды.
•  Стоимость медных ванночек достаточно высока.
•  Необходимость более тщательной и длительной подготовки свариваемых элементов.

Принцип сварки арматуры ванным способом

Наиболее часто данная технология применяется при соединении стержней большого сечения. Накладки для ванной сварки арматуры устанавливаются в вертикальном или горизонтальном положении на стык прутьев, между которыми остается небольшой зазор, заполняемый при сваривании наплавом. Наличие этого подковообразного элемента практически полностью исключает возможность смещения арматуры. Помимо того, бортики ванночек не позволяют растекаться расплавляемому при сварке металлу, который надежно обволакивает соединяемые поверхности. Аналогичным образом проводится и ванная сварка арматуры колонн.

Расходные материалы и инструмент

Сварка арматуры ванным способом достаточно простой технологический процесс, не требующий наличия специальных инструментов и материалов. Единственным требованием является достаточно точная установка свариваемых металлических прутьев и закрепление на стыках ванночек.

В качестве основного расходного материала выступают электроды марки УОНИ 13/55, предназначенные для сваривания упроченных металлов. Другим расходным материалом являются подковообразные металлические накладки подходящей размерности.

Источником энергии служит стандартный сварочный трансформатор, способный обеспечивать повышенные токи.

Из прочих инструментов сварщику понадобятся измерительный шаблон, щетка по металлу и резак.

Процесс сварки арматуры ванным способом

Сваривание металлической арматуры посредством указанной технологии проводится в несколько этапов.

1. Подготовка поверхности заготовок. Свариваемые концы прутьев тщательно очищаются от коррозии  щеткой по металлу. Необходимо чтобы концы арматуры были прямыми. При наличии скосов, изгибов и прочих неровностей  дефектную часть следует обрезать.
2. Установка арматуры. На этом этапе соединяемые стержни устанавливаются соответственно друг другу  с минимальными отклонениями и зазором, составляющим около 1,5 см. Зазор между прутьями в процессе сваривания заполняется слоем наплава, способным выдерживать расчетные нагрузки.
3. Фиксирование ванночек. На стыке арматурных стержней устанавливаются и фиксируются штампованные накладки для ванной сварки арматуры соответствующего диаметра, формирующие сварной шов.
4. Сваривание. После появления дуги сварщик проводит электродом колебательные движения поперек оси стержней, равномерно покрывая все сечение наплавом. При прерывании процесса следует удалить с поверхности шлак, после чего продолжить операцию до полного заполнения штампованной заготовки наплавом.

Накладки для ванной сварки арматуры

Литые или штампованные формочки доступны в разных размерах как по длине, так и по диаметру. Подбирать их следует в соответствии с размерами арматурных стержней. Указанные заготовки изготавливаются и стали и меди. При этом если стальные ванночки используются в качестве разового расходного материала, медные заготовки могут применяться неоднократно.

Соблюдение техники безопасности

Как и при ведении любого другого вида сварки, здесь необходимо строго придерживаться правил электробезопасности. Следует помнить, что сварочные операции ведутся с использованием повышенных токов, что требует уделить особое внимание качеству заземления, контролю оборудования и расходных материалов.

Сварщики должны быть оснащены полным комплектом индивидуальных средств защиты – маской, щитком, диэлектрической обувью и рукавицами, одеждой из огнеупорных тканей. Территория, где проводятся сварочные работы, должна быть оборудована средствами пожарной безопасности.

svarkagid.com

Ванная сварка арматуры

Арматура относится к сложно свариваемым изделиям, так как у нее достаточно низкая контактная поверхность и делается она из упрочненных материалов. На итоговый результат влияет большое количество факторов. Одним из них является точность построения стыка. Нередко бывает так, что при выставлении правильного пространственного положения оно смещается во время сваривания. Чтобы этого не случилось, следует использовать специальные технологии. Сварка ванным способом является одним из них, так как стала самым распространенным методом в строительстве.

Сварка арматуры ванным способом

Арматура находит широкое применение при изготовлении металлоконструкций, где она выступает в качестве каркаса или основы для производства железомедных изделий. Она относительно недорогая и обладает высокой прочностью, благодаря чему удовлетворяет всем основным требованиям. Изделия соединяются продольно, когда один конец сваривается с другим, а также перпендикулярно. В любом случае, площадь шва получается небольшой, а нагрузки на нее воздействуют существенные. Благодаря использованию специальных ванночек, сварка арматуры А500С и других марок становится значительно проще. Эти изделия не позволяют растекаться расплавленному металлу и  все остается в области шва, образуя полезное усиление.

Арматура А500С

Преимущества

• Ванный способ сварки арматуры обеспечивает рациональный расход наплавочных материалов с минимальными лишними растратами;
• Здесь получается высокий уровень качества, чего трудно достичь другими методами в таких условиях;
• Устоявшийся метод, технология которого проверена множеством мастеров, обладающий отточенной технологией;
• Широкое разнообразие самих ванночек, которые можно без труда подобрать для каждого диаметра арматуры.

Недостатки

• Стальные ванночки, как правило, используются всего один раз, так как они привариваются к конструкции;
• Медные ванночки обладают достаточно высокой стоимостью;
• Процесс сварки требует более тщательного подхода и занимает больше времени на подготовку.

Принцип ванной сварки

Сварка арматуры ванным способом подходит лучше всего для стержней с большим диаметром. В большинстве случаев это арматура диаметром от 20 до 100 мм. Ванная помогает охватить весь стык арматуры с небольшим зазором для заполнения расплавленным металлом. Данный способ обеспечивает сохранение жесткости и прочно

www.samsvar.ru
