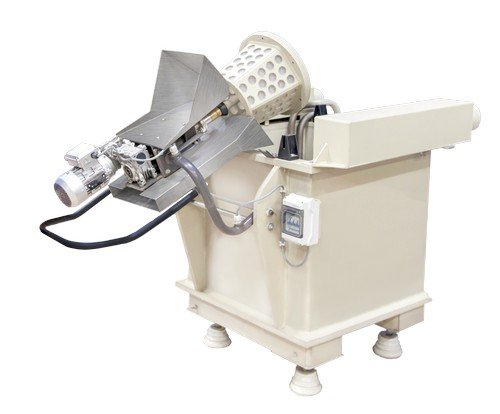

Ванны колокольные — ООО «Полипласт»

Наименование характеристики
ВК-15
ВК-25
ВК-40
ВК-63
Габаритные размеры установки
  - длина, мм   2000   2000   2000   2230
  - ширина, мм  1310  1310  1310  1440
  - высота, мм  1770  1770  1770  1870
Внутренние размеры ванны
  - длина, мм, не менее   940   940
  940		   1080
  - ширина, мм, не менее  720  720  720  1000
  - высота, мм, не менее  700÷720  700÷720  700÷720  700÷720
Объем колокола, дм3   15 25  40  63
Насыпной объем обрабатываемых деталей, дм3   1,5 – 4,5   3 – 7   4 – 10   10 – 22
Загрузка деталей в колокол, кг, не более   5 10  15  25
Рабочий объем электролита, дм3    400   400   400   600
Уровень раствора*, мм, не более   150   150   150   150
Температура электролита, С, не более   + 80   + 80   + 80   + 80
Напряжение питания, В   36, 3Ф~50 Гц   36, 3Ф~50 Гц   36, 3Ф~50 Гц   36, 3Ф~50 Гц
Потребляемая электрическая мощность, кВт   0,18   0,30   0,30 0,36
Максимальная токовая нагрузка на катод, А   300   300   300   300
Напряжение на катоде, В    12 – 24   12 – 24   12 – 24   12 – 24
Частота вращения колокола, об/мин, не более   11   11   11   11
Перфорация колокола, мм   Ø 1,0 или Ø 3,0   Ø 1,0 или Ø 3,0   Ø 1,0 или Ø 3,0   Ø 1,0 или Ø 3,0
Масса установки, кг, не более   200   250 250  420
Характеристики деталей, загружаемых в колокол
  - масса отдельной детали, г, не более   100   100   100   100
  - длина отдельной детали, мм   3,2 – 80   3,2 – 80
  3,2 – 80		   3,2 – 80
  - ширина отдельной детали, мм   3,2 – 80   3,2 – 80   3,2 – 80   3,2 – 80
  - диаметр отдельной детали, мм   3,2 – 80   3,2 – 80   3,2 – 80   3,2 – 80

По Вашему заданию возможно нестандартное исполнение ванны с различными комбинациями оснащения и перфорации.
Наши специалисты помогут Вам при выборе оптимальной комплектации установки.

Где купить ванну колокольную?

Компания ООО «Полипласт» приглашает к сотрудничеству аэрокосмической, автомобилестроительной, судостроительной, оборонной и других отраслей промышленности, заинтересованных в приобретении оборудования для нанесения гальванических покрытий. Собственное производство с полным набором высокотехнологичного оборудования рассчитано на выпуск широкого ассортимента колокольных ванн разных типоразмеров в зависимости от единовременной загрузки и типа выполняемой операции.

На продукцию предоставляется гарантия.

Актуальные цены покупки можно получить по тел.+7 (8112) 29-20-50, по электронной почте [email protected] или заполнив форму обратной связи.

Колокольные Ванны для Гальваники | с 1998

+375333902151

+74994040900

Гальванические
линии

Главная

статьи

Проекты

Контакты

Наше предприятие разрабатывает и изготавливает гальванические ванны с 1998 года. Основным материалом для изготовления колокольных  ванн является Полипропилен (PP). В производстве емкостного оборудования мы используем исключительно листовые полимерные материалы фирмы SIMONA AG (Германия).

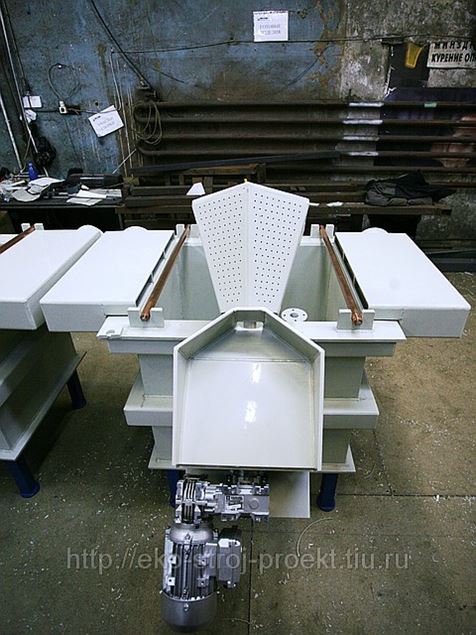

принцип работы колокольной ванны

Загрузка деталей в колокол производится в ручном режиме через специальные лотки загрузки. Колокол размещен на борту гальванической ванны. Подвод тока к деталям осуществляется с катодной штанги, расположенной внутри колокола.  Материал изготовления ванны и колокола зависит от технологического процесса и агрессивности  применяемых растворов. Нагрев ванн до требуемых температур осуществляется с помощью ТЭНов или теплообменников. Для минимального контроля основных технологических параметров используются датчики уровня и температуры со шкафом управления. Дополнительно, ванны оснащаются фильтровальными установками с системой перемешивания и системами дозирования добавок. Принцип работы ванны регламентируется применяемым технологическим процессом.

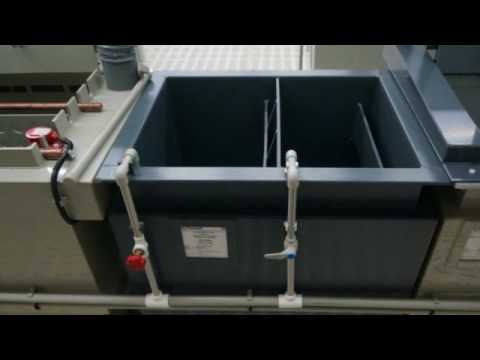

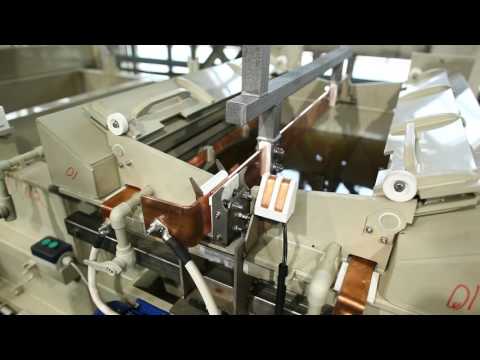

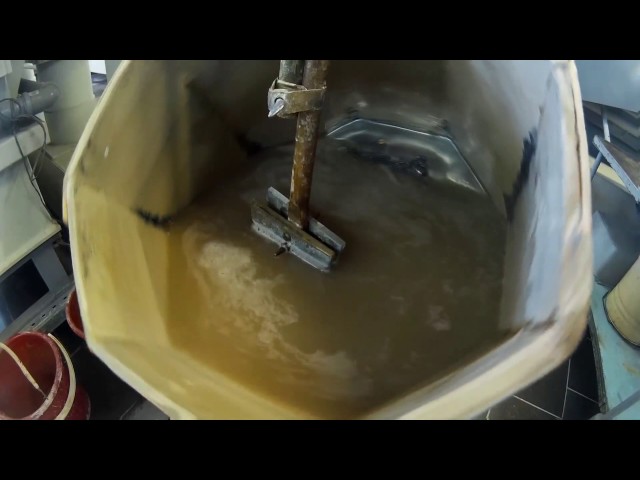

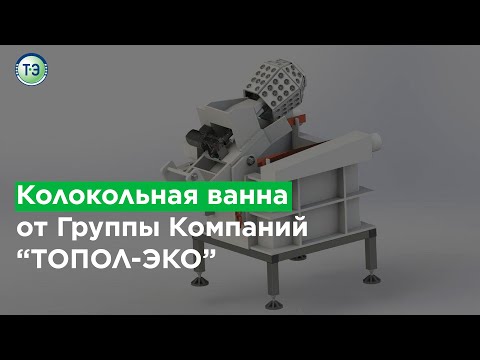

ВИДЕО работы колокольной ванны

Пример Комплектации и Конструкции ванны с колоколом

1

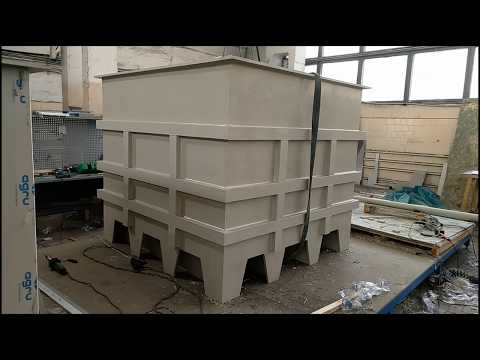

Материал изготовления ванны согласно применяемому технологическому процессу

2

Ребра жесткости — металлопрофиль футерованый  материалом изготовления ванны

3

Колокол с перфорацией

4

Система вентиляции

5

Сливной патрубок, химическистойкий вентиль


FIP (Италия)

6

Крышка

Дополнительное оборудование

х

Нагреватели


Mazurczak GmbH

Оформить Заявку

Опросный лист
для заявки

Технологические процессы покрытия в колокольных ваннах.

Типовые электролиты, температурные режимы и материалы изготовления колокольной ванны:

Наименование электролита

Наименование компонентов

Количество

Температура, рН

Материал изготовления ванны

Процесс цинкования:

Сернокислый электролит

Цинк сернокислый 7-водный

Кислота серная

ZnSO4·7h3O

h3SO4

250-400 г/л

80-100 г/л

20 — 70 °C

(рН 4,5-5,8)

Полипропилен (РР)

Процесс меднения

18 — 25 °C

Медь сернокислая 5-водная

Кислота серная

CuSO4·7h3O

h3SO4

150-4250 г/л

50-70 г/л

Полипропилен (РР)

Процесс никелирования

Никель сернокислый

Натрий хлористый

Кислота борная

NiSO4

NaCl

h4BO3

80-320 г/л

7-20 г/л

25-40 г/л

20 — 55 °C

(рН 4,5-5,8)

Полипропилен (РР)

Этапы изготовления колокольной ванны для гальваники

  • 1 ЭТАП  |  Техническое задание

    Ванны колокольного типа разрабатываются и изготавливаются индивидуально — основываясь на техническом задании Заказчика.

    Внутренние размеры ванны, загрузка и перфорация колокола  рассчитываются нашими специалистами базируясь на производительности и весе изделий.

    Применяемость излишних внутренних размеров ванн зачастую влечет удорожание стоимости емкостного оборудования, дополнительного и последующих эксплуатационных расходов.

  • 2 ЭТАП  |  разработка и согласование

    Инженер-технологами по гальваническому оборудованию нашего предприятия определяются требуемая комплектация колокольной ванны, степень ее автоматизации, проверяется химическая стойкость к применяемому раствору, производится подбор дополнительного оборудования — согласовывается спецификация оборудования с Заказчиком.

    Конструкторским отделом производится расчет материалов в специализированном программном обеспечении.

    Разрабатываются чертежи для двухстороннего согласования и направления оборудования в производство.

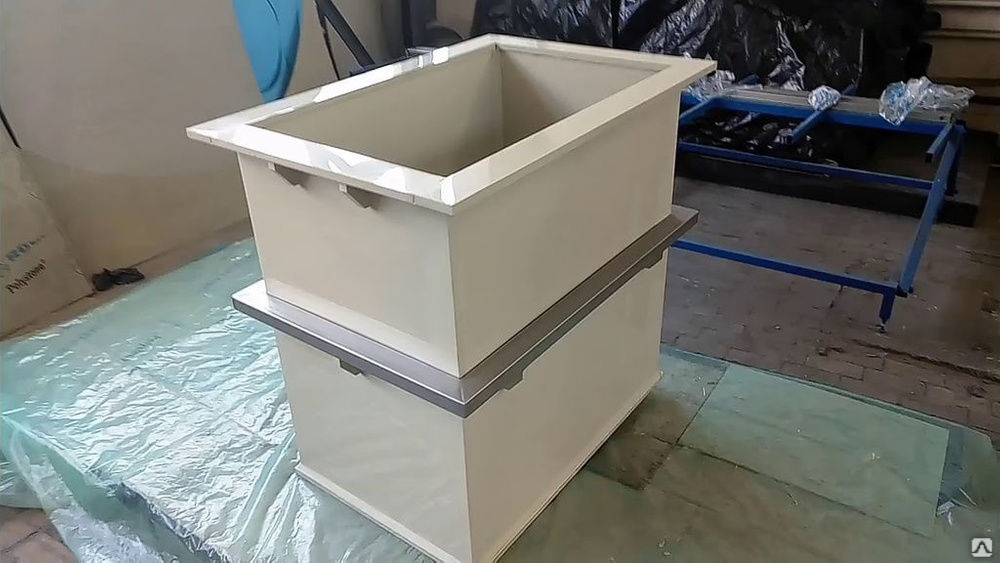

  • 3 ЭТАП  |  производство

    Для изготовления ванн применяются современные технологии и технологическое оборудование, позволяющие из листовых полимерных материалов изготавливать ванны, не имеющие сварных угловых швов. Гнутые углы обечайки имеют ровную по структуре, не искаженную локальным тепловым воздействием внутреннюю поверхность. За счет исключения угловых сварных швов ванна имеет большую прочность и долговечность эксплуатации.

    Емкостное оборудование из полимерных материалов мы производим используя исключительно материалы производства фирмы SIMONA AG (Германия).

  • 4 ЭТАП  |  тестирование и контроль качества

    На предприятии внедрена и функционирует с 2009 года система менеджмента качества на соответствие требованиям СТБ ISO 9001-2015, установлен контроль качества выпускаемой продукции
    и производятся следующие виды Испытаний:

    • входной контроль;
    • стендовые испытания;
    • приемо-сдаточные;
    • периодические.

    Все испытания  проводятся по программам, разработанной СООО «ФОРТЭКС – ВОДНЫЕ ТЕХНОЛОГИИ». Приемо-сдаточные испытания включают себя проверку на:

    • соответствие габаритных размеров;
    • недопущение трещин в сварных швах и остаточных деформаций;
    • герметичность;
    • выдержкой под испытательной нагрузкой (на днище, стенки)

  • 5 ЭТАП  |  предварительная приемка

    Мы всегда приглашаем наших Заказчиков произвести предварительную приемку оборудования на территории нашего предприятия пред его отгрузкой. Оборудование в полном комплекте выставляется в специально отведенном отапливаемом помещении или в одном из цехов.

Сертификаты производства:

Отзывы по гальваническим ваннам:

опросный лист

заполнить онлайн

Заполните онлайн!

Колокольная ванна. Свойства и применение

Колокольные ванны применяются для нанесения гальванических покрытий (цинковых, медных, никелевых) на изделия небольших размеров насыпью. Конструкция колокола и его габариты напрямую зависят от размеров и объема обрабатываемых изделий. Колокол представляет собой многогранную призму с перфорацией на гранях или без нее. Перфорация стенок колокола, диаметр отверстий подбирается исходя из габаритов покрываемых изделий и необходимой производительности ванны.

Преимущества колокольных ванн

  • равномерное покрытие изделий, за счет постоянного вращения;
  • небольшой вынос раствора;
  • быстрая загрузка и разгрузка изделий.



5 причин обратиться к нам

производство

с 1998 года

гарантия

2 года

15 000 м2

производства

поставили

свыше 50 ванн
колокольных

опытные

специалисты

Бесплатная Консультация

Электронная почта*

Телефон

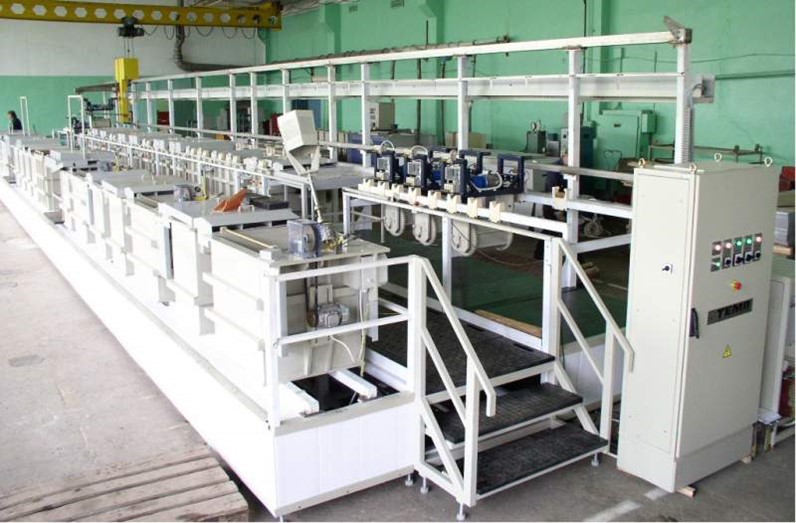

Похожее оборудование:

СООО «ФОРТЭКС-ВОДНЫЕ ТЕХНОЛОГИИ»



Республика Беларусь

Витебск, Терешковой 25А

Минск, Независимости 169



23 года производим оборудование для гальванических и химических предприятий

О Предприятии

Гальванические линии

Гальванические ванны

Гальваническое оборудование

Очистные сооружения

Наши проекты

Контактная информация

Свяжитесь с нами:

[email protected]

+375 33 390 21 51

+7 499 404 09 00

 Copyright © 1998-2021 СООО «ФОРТЭКС-ВОДНЫЕ ТЕХНОЛОГИИ»  Все Права Защищены.

Ванна колокольная ВК-40 — Сарпром-оборудование

24 Сентября 2022

ПРОМЫШЛЕННОЕ ЭНЕРГЕТИЧЕСКОЕ ОБОРУДОВАНИЕ

Контактная информация

(8452) 934-234

Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

410005, г. Саратов, ул. им.Е.И. Пугачева, дом 159, ком. 906

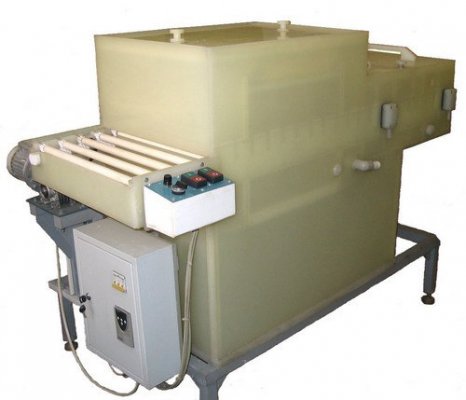

Ванна колокольная ВК-40

Ванна колокольная ВК-40 предназначена для нанесения гальванических покрытий на мелкоразмерные детали в насыпном виде, кроме операций нанесения покрытий из фторосодержащих электролитов, хромирования, анодного окисления. Характеристика обрабатываемых деталей: максимальная длина 60 мм, диаметр 4-30 мм, масса до 0,08 кг.

Ванна ВК-40 может дополнительно комплектоваться системами нагрева или охлаждения, бортотсосами, крышками и т.д

Технические характеристики

Наименование параметров Значение
*Объем колокола, м3, не менее 0,04
Производительность (при цинковании деталей типа болт М6х35 на толщину покрытия 3-6 мкм)
   — по массе, кг/ч 36,6
   — по поверхности, м2/ч 3,9
Единовременная загрузка колокола:
   — по массе, кг 18,3
   — по поверхности, м2 1,95
Частота вращения колокола, об/мин 14
Размер перфорации колокола, мм:
   — типовой 3
   — по спецзаказу 2,5
Рабочий объем ванны, м3 0,37
Напряжение на аноде, катоде, В, не более 12-24
Максимальная температура раствора,°С 80
Сила тока, А, не более 150
Габаритные размеры, мм, не более 1300×900х1380
Масса комплекта поставки, кг, не более 260

Смотри также

  • Установка химического никелирования УХН-50 М

    Установка химического никелирования УХН-50М предназначена для химическорования деталей слож…

  • Ванна колокольная ВК-5

    Ванна колокольная ВК-5 предназн нанесения гальванических покрытий на мелкоразмерные детали…

  • Ванна серебро-сурьма колокольная погружного типа ВК-10С

     Ванна серебро-сурьма колокольная погружного типа ВК-10С предназначена для покрытия сп…

  • Ванна колокольная ВК-20

    Ванна колокольная ВК-20 предназн нанесения гальванических покрытий на мелкоразмерные детали…

  • Ванна колокольная ВК-40

    Ванна колокольная ВК-40 предназн нанесения гальванических покрытий на мелкоразмерные детали…

  • Колокол наливной КН-5; КН-10; КН-40

    Колокол наливной КН-5; Колокол н/strong> КН-10; Ко nbsp;40 предназ…

  • Линия подготовки поверхностей изделий под окрашивание

    Линия подготовки поверхности ЛПП-1500В предназначена для одого обезжиривания и фосфатирован…

  • Установка ионообменной очистки промывных вод ИО-1, ИО-2, ИО-3

    Установка ионообменной очистки промывных вод ИО-1, ИО-2, ИО-3 предназначены для очистки промывной во…

  • Установка фильтрации электролитов УФЭ-1

    Установка фильтрации электролитов УФЭ-1 предназначена для фильтртролитов и химических раств…

  • Установка нанесения гальванических покрытий УГЗП-500

    Установка нанесения гальванических покрытий УГЗП-500 предназначена для покрытия деталей, ме…

  • Установка для химического никелирования УХН-200

    Установка для химического никелирования УХН-200 оригинальное конструктивное ртановок серии…

  • Установка химического никелирования УХН-150

    Установка химического никелирования УХН-150 предназначена для химическирования деталей слож…

  • Установка химического никелирования УХН-100

    Установка химического никелирования УХН-100 предназначена для химическирования деталей слож…

  • Малогабаритная установка химического никелирования УХН-20

    Установка химического никелирования УХН-20 предназначена для химическирования деталей сложн…

© ООО «Сарпром-оборудование», 2006-2022 гг.
410005 г. Саратов, ул. Пугачева 159 оф. 702Б.
Тел.: (8452) 33-82-98,
E-mail: [email protected]
