4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  • Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

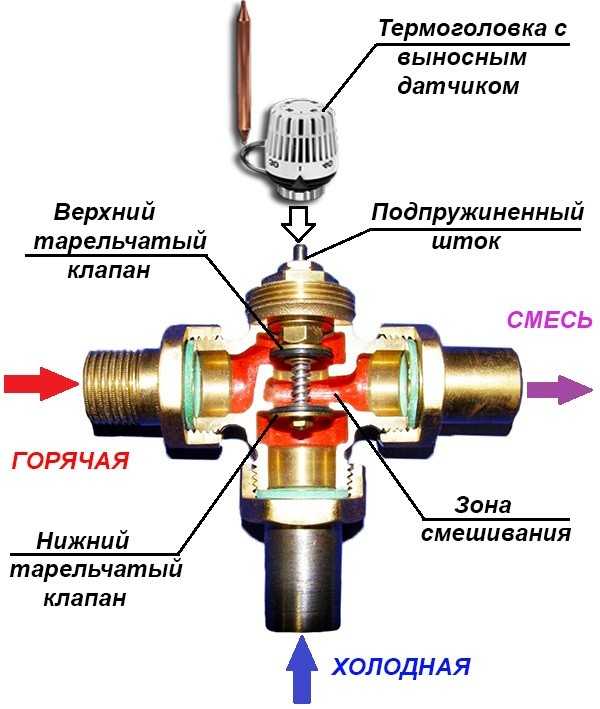

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:







Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку

eurosantehnik.ru

Водяной теплый пол Valtec: комплектующие, регулировка мощности

Продукция совместной российско-итальянской компании Valtec давно известна российскому потребителю. Основная сфера деятельности фирмы – разработка и создание систем отопления, а также производство комплектующих к ним. Но особую популярность завоевал водяной теплый пол Valtec, для которого компания выпускает все необходимые элементы.

Преимущества системы Валтек

  • Исключительно надежны. Высококачественные материалы и крепежные элементы, комплектация системы изготовленными самим производителем блоками и модулями практически исключают вероятность ошибок при выполнении расчетов и проектировании, что уже говорит о гарантированной стабильности и эффективности работы без риска протечек.
  • В линейке продукции компании представлено все, что необходимо для установки системы отопления, включая сопутствующие материалы, для его совмещения с будущим финишным покрытием, организации гидро– и теплоизоляции. Иначе говоря, всего того, что позволит обеспечить максимальную энергоэффективность используемого пола с подогревом.
  • Предприятие-изготовитель использует в производстве единые стандарты, которые обеспечивают полную совместимость всевозможных узлов конструкции, а также материалов.

Этапы проектирования

Для создания водяной системы нагрева поверхности пола необходимо выполнить предварительные расчеты. Только на основе полученных данных подбирается материал и разрабатывается технологическая схема их монтажа. Благодаря профессиональному подходу компании, водяные теплые полы Валтек могут иметь несколько вариантов комплектации.

На первом этапе необходимо рассчитать оптимальную тепловую мощность системы. Она будет зависеть от диаметра труб

prestigpol.ru

Смесительный узел для теплого водяного пола своими руками, Valtec

Многие сегодня устанавливают систему теплый пол в качестве дополнительного обогрева. В квартирах, как правило, она электрическая, а для частных коттеджей более выгодна установка водяного пола. Для выравнивания температуры, подаваемого на вход горячего теплоносителя необходима установка дополнительного элемента, которым является смесительный узел для теплого пола.

Зачем нужен термосмеситель?

Схема комбинированной отопительной системы частного дома может состоять из:

  1. Нагревательного котла;
  2. Коллекторного узла;
  3. Контуров теплых полов;
  4. Контура радиаторов.

Температура воды, нагреваемой котлом, равняется 75-95 °С, в то время как санитарные нормы устанавливают показатель в 31°С, как максимальная комфортная температура поверхности пола, для хождения по нему босиком. Поэтому прямое поступление воды в напольные контуры недопустимо. Данная задача решается путем монтажа узла подмеса.

Следует принимать во внимание вид напольного покрытия и толщину стяжки. Температура воды в трубах должна составлять 35-55°С.

Термосмеситель служит для смешивания горячей и уже охлажденной воды из системы водяного обогрева пола. Благодаря этому схема отопления функционирует без отклонений.

Принцип работы системы

Смесительный узел для теплого пола стоит монтировать, если водонагревательный котел выдает высокую температуру воды, которая используется для бытовых нужд и радиаторов отопления.

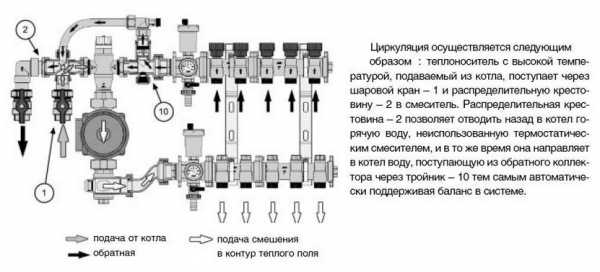

Как работает смесительный узел?

Горячий теплоноситель перед раздачей в коллекторе попадает в систему смешения, где термостат измеряет его температуру. Если показатель превышает допустимый, то предохранительный клапан открывается и мешает холодную и горячую воду. При достижении жидкостью температуры нужного значения, клапан прекращает подачу горячей воды.

Как правило, смесительный узел не только обеспечивает комфортный температурный режим, но и служит для поднятия уровня давления в контуре, что улучшает циркуляцию теплоносителя. Схема смесительного узла включает:

  • Предохранительный клапан;
  • Циркуляционный насос;
  • Байпас;
  • Отводы воздуха;
  • Клапаны для стабильного функционирования контуров (отсекающий, дренажный).

Схема узла подмеса может иметь различную конструкцию. Большей популярностью пользуются схемы с двух- и трехходовыми клапанами.

Схема с двухходовым клапаном

На клапан с двумя ходами (питающий) устанавливается термостат, оснащенный инфракрасным датчиком, который измеряет температуру жидкости, поступающей в теплые полы. Вода в системе подмеса движется по кругу, а головка предохранителя регулирует клапан, открывающий или закрывающий проход горячей воде. Так происходит процесс смешивания жидкостей разной температуры.

Трехходовой клапан неприменим для отопления площади свыше 200 м2.

Трехходовой клапан в схеме подмеса

Трехходовой клапан – универсальное оборудование. Он выполняет функции и пропускного клапана, и байпаса. Его особенность в том, что горячая вода мешается с обраткой внутри корпуса. Этот тип узла оснащается сервоприводами, термостатами, а также погодозависимыми контроллерами. Последние способны проверять температуру на улице с периодичностью 20 секунд. Если температура воды, которая поступает в систему теплых полов, не соответствует нужной, клапан автоматически поворачивается на 45° в ту или иную сторону.

Трехходовая конструкция, однако, несовершенна и имеет свои недостатки:

  1. Наличие избыточного давления;
  2. Возможность впуска горячей воды;
  3. Большая пропускная способность, приводящая к значительным колебаниям температуры теплоносителя.

Резкие перепады давления и температуры могут привести к разрыву труб теплых полов.

Как настроить узел подмеса?

Подключить агрегаты подмеса довольно просто, поэтому монтаж вполне осуществим своими руками при наличии инструкции. Первое, что нужно сделать, выбрать место для смесительного узла.

Группа подмеса монтируется до контуров системы теплый пол в коллекторном шкафу, в бойлерной или непосредственно в помещении.

Если части водяного пола соединяются посредством гибких труб, то узел смешивания жестко крепится на стене. К деталям смесительного узла необходимо обеспечить свободный доступ.

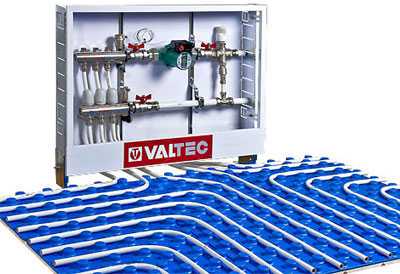

Коллекторный шкаф и его оборудование

Обязательно нужно учитывать тип материала, из которого изготовлены трубы. Они должны выдерживать температуру входящего теплоносителя. Если используется водно-гликолевый раствор, оцинкованные трубы не подойдут.

Нельзя допускать, чтобы жидкость попадала на части системы подмеса, которые находятся под напряжением.

После монтажа система смешения подключается к трубам подачи теплоносителя и обратки и устанавливаются датчики давления, температуры и расхода. Эти элементы либо поставляются в комплекте узла, либо собираются самостоятельно. После этого термосмеситель соединяется с патрубками отводов нагревательного контура.

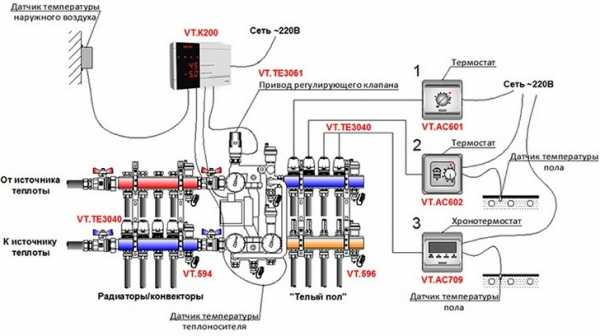

Схема подключения узла подмеса

Перед тем как подключить циркуляционный насос, следует выполнить заземление. Оптимальные параметры потери давления обеспечиваются с помощью балансировочного клапана на байпасе. При этом учитываются потери в обратном клапане.

Если система отопления однотрубная, байпас всегда должен находиться в открытом положении. Тогда горячая вода частями будет проходить к радиаторам. При двухтрубной схеме байпас закрыт. Когда вся конструкция собрана, она подключается при помощи фитингов к контурам.

Смесительные узлы Valtec

Смесительный узел для теплого пола valtec (Италия) благодаря фурнитуре и автоматике как нельзя лучше вписывается в «умный дом». В отличие от других моделей Валтек регулирует температуру теплоносителя до 60 градусов Цельсия. Уровень допустимого давления – 10 бар.

Valtec Combimix представляет собой коллекторный блок, в который входят терморегулирующая головка и отдельный погружной термодатчик. Кроме того, в комплектацию входят:

  • Расходомеры;
  • Автоматические воздухоотводы;
  • Клапаны отладки нагрева воды;
  • Дренаж.

Комплектация Valtec Combimix

Термосмеситель увеличивает скорость оборота воды в трубах пола и понижает температуру до установленного значения. Система Combi рассчитана на тепловую нагрузку до 20 КВт.

Смесительный узел для теплого пола valtec выполняет функцию смешения горячей воды из водонагревательного котла с холодной из контуров подогрева полов. Перемещение жидкости происходит посредством циркуляционного насоса. Подающий коллектор принимает воду из узла, которая затем течет по контурам системы обогрева пола. Температура теплоносителя понижается, обогревая помещение, а потом вода возвращается снова в коллектор. Холодная жидкость проходит из трубы обратной линии через узел, после чего цикл начинается заново.

На входе узла расположен клапан с термоголовкой, который служит для установки температурного режима. Перед коллектором подачи размещается внешний термодатчик. Степень подогрева воды настраивается своими руками по шкале термоголовки. Если параметры увеличиваются, клапан автоматически закрывается, и горячая вода перестает поступать в узел. Если жидкость остыла, клапан открывает путь к горячему теплоносителю. Таким образом, на выходе из блока обеспечивается постоянная температура.

Узел подмеса применяется не только в системе водяного теплого пола, но и для подогрева открытых площадей, стен, тепличного грунта.

Уважаемый читатель, оставь свое мнение о статье в комментариях и поделись своим опытом и секретами монтажа смесительных узлов для теплых полов.
