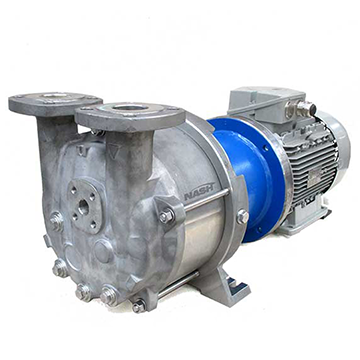

Водокольцевой вакуумный насос VARP Leo
Вернуться
Leo
- Моноблочная конструкция
- Низкий расход жидкости
- Неприхотливость к наличию паров жидкостей в откачиваемом объеме
Скачать инструкцию
Водокольцевые вакуумные насосы VARP Leo служат для откачки неагрессивных и незагрязненных твердыми частицами газов. Использование воды в качестве рабочей жидкости очень удобно, благодаря ее доступности и низкой стоимости. Однако минимальное предельное остаточное давление будет 33 мБар.
- Максимальный вакуум 33 мБар (когда рабочая жидкость – вода).
- Максимальная быстрота действия моделей Leo от 27 до 6000 м3/ч при максимальной мощности привода от 0,81 до 132 кВт.
- Компактные размеры. Рабочее колесо установлено на удлиненном валу электродвигателя, что обеспечивает простую установку.
- В стандартной конфигурации насоса VARP Leo применяются механические уплотнения, которые позволяют легко устранять утечки, что делает обслуживание более удобным.
- Стабильная тихая работа. Уровень шума не превышает 62 дБ.
- Водокольцевой вакуумный насос, цена которого ниже большинства аналогов, изготовлен с высокой точностью. В нем используются механические уплотнения John Crane или Bergman, а детали обрабатываются на станке с ЧПУ.
- Подшипники с высоким ресурсом работы от всемирно известных брендов NTN или NSK.
Материалы исполнения насоса:
| Тип № | Корпус | Проточная часть | Уплотнение вала |
| 1 | Чугун | Чугун + импеллер SS304 (08Х18Н10) | Торцевое |
| 2 | SS304 (08Х18Н10) | SS304 (08Х18Н10) | Торцевое |
| 3 | SS316L (03Х16Н15М3) | SS316L (03Х16Н15М3) | Торцевое |
Возможно взрывозащищенное исполнение двигателя с предоставлением российского сертификата.
| Модель | Leo 230 | Leo 280 | Leo 400 | Leo 500 |
|---|---|---|---|---|
| Производи- тельность, м3/час |
230 | 280 | 400 | 500 |
| Вакуум, мБар | 33 | 33 | 33 | 33 |
| Скорость вращения, об/мин | 1440 | 1460 | 970 | |
| Мощность, кВт | 5.5 | 7.5 | 11 | 15 |
| Напряжение, В | 380 | 380 | 380 | 380 |
| Патрубки | G2 | G2 | G2 | G3 |
| Расход воды, л/мин | 8. 8 |
11 | 16 | 22 |
| Габаритные размеры, мм | 672x325x371 | 771x347x385 | 840x377x435 | 1044x479x521 |
| Вес, кг | 150 | 210 | 280 | 390 |
| Уровень шума, дБа | 68 | 69 | 73 | 74 |
Сделать запрос
Водокольцевые вакуумные насосы ВВН: защита от кавитации
Чем ниже давление, тем ниже температура испарения жидкости. Когда ВВН длительное время работает в режиме максимального вакуума, то может возникнуть кавитация. Происходит интенсивное образование пузырьков в жидкостном кольце. При повышении давления эти пузырьки схлопываются. Кавитация вызывает сильный шум, вибрацию и разрушение рабочего колеса.Чтобы уменьшить шум и защитить насос от разрушения, необходимо подключить кавитационную трубку, через которую соединяется сепаратор и крышку насоса.
Если защита от кавитации не установлена, то давление на всасывании не должно быть ниже давления насыщенных паров рабочей жидкости при текущем температурном режиме. Если рабочая жидкость – вода, то давление на всасывании должно быть не ниже 80 мБар при температуре воды 15 оС, а откачиваемого газа 20 оС.
Экономия рабочей жидкости. ЖКВН может быть подключен по схеме с полной рециркуляцией рабочей жидкости. Жидкость вместе с откачиваемым газом попадает в сепаратор. Откуда водяным насосом, после охлаждения теплообменником, подается обратно в вакуумный насос.
Если в качестве рабочей жидкости используется масло, то создаваемое насосом давление может достигать 6,7 мБар. Такой жидкостнокольцевой вакуумный насос (ЖКВН) может стать отличной альтернативой поршневому вакуумному насосу.
Водокольцевой вакуумный насос купить можно и для работы в качестве компрессора низкого давления. Надо выбрать модель с подходящим давлением нагнетания и мощностью электродвигателя, а также учесть, что с ростом давления на всасывании потребляемая мощность будет расти.
Эти насосы широко применяются для форвакуумной откачки в безмасляных вакуумных системах. Например, на всасывании вакуумной системы, состоящей из ВВН Leo и насоса типа Рутс VARP Nexus, можно создать вакуум около 5 Па.
Сервисный центр
Производственные площадки в г.Москва и г.Казань позволяют нашим инженерам в кротчайшие сроки выполнять сервисное обслуживание оборудования.
Большой опыт производства вакуумных насосов и компетентность наших технологов всегда в Вашем распоряжении.
Узнать подробнее
Вопрос ответ
- Гарантийные обязательства
На всё оборудование действует стандартная гарантия — 1 год. Осуществляем постгарантийное обслуживание.
- Условия доставки
Мы осуществляем доставку всего оборудования по всей территории России и стран томоженного союза.Оформляем международную накладную CMR. На все поставляемое оборудование прикладывается сертификат ТР ТС 010/2011
- Как часто оборудование требует ТО
Мы рекомендуем проверять работоспособность основных узлов — раз в год, вспомогательных узлов — перед каждым пуском оборудования.
- Как приобрести оборудование
Вы можете оставить заяку/задать вопрос любым удобным для Вас способом: по электронной почте, заполнив форму обратной связи, позвонив по телефону. Наши инженеры помогут.
- Консультация в подборе оборудования
Выпускники профильныйх учреждений: МГТУ им.Н.Э.Баумана, ФГБОУ ВО «КНИТУ», которые в разное время обучались на кафедре вакуумной техники, в кротчайшие сроки решают самые сложные задачи.

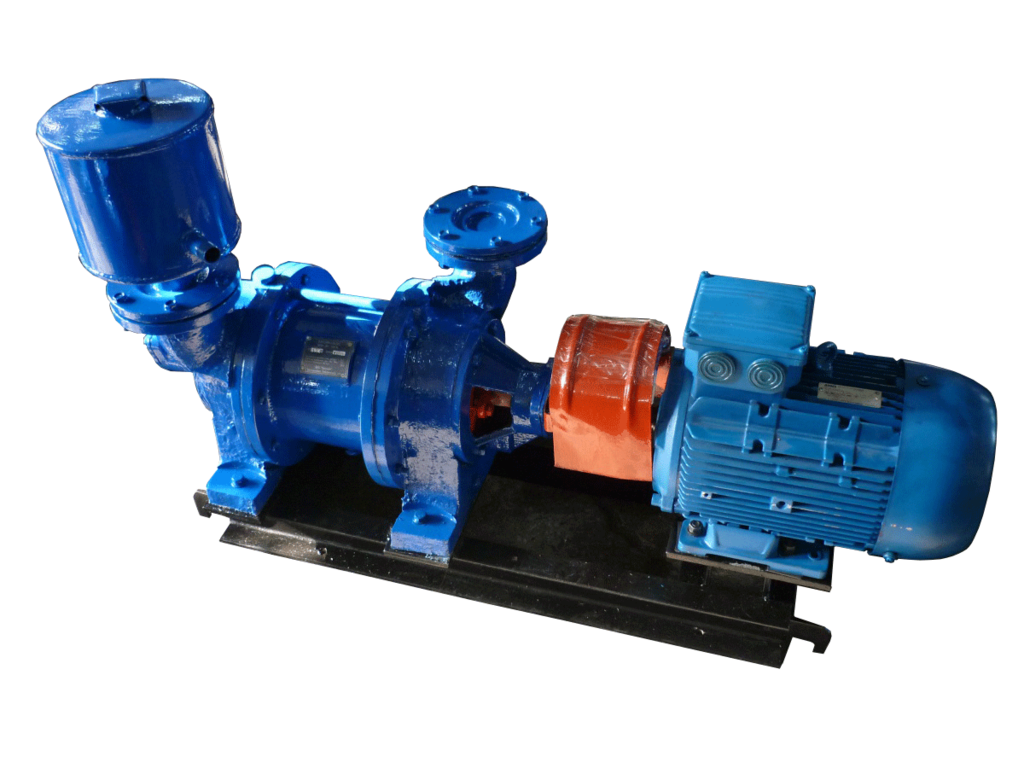

Водокольцевой вакуумный насос ВВН. Характеристики и цены
Вакуумные водокольцевые насосы ВВН – высокопроизводительные промышленные агрегаты для создания небольшого разрежения до 20-40% от атмосферного давления. Перекачивают газы, пары, парогазовые смеси и воздух с примесями, которые не вступают в агрессивную химическую связь откачиваемыми веществами в герметичных емкостях.
Назначение вакуумных водокольцевых насосов
Неглубокий вакуум и высокое быстродействие водокольцевых насосов ВВН востребованы при сушке, вентиляции помещений, откачке газов из штолен, охлаждении и выпаривании жидкостей, нанесении пленочных покрытий.
Основные потребители — целлюлозно-бумажная; медицинская, горнодобывающая, парфюмерная, фармацевтическая, пищевая и газовая промышленности Украины.
Главное отличие жидкостно-кольцевых насосов от золотниковых АВЗ, и пластинчато-роторных НВР — простота конструкции, неглубокий вакуум, производительность, а также принцип действия — способность откачивать загрязненные и запыленные пары и газы.
Технические характеристики
В таблице представлены предельное остаточное давление и быстродействие вакуумных водокольцевых насосов ВВН согласно паспорта (инструкции к водокольцевым насосам). По ссылке — подробные габариты и вес.
| Марка водокольцевого насоса | Q, м3/мин | P всасыв, кгс/см2 | Pо, кгс/см2 | Макс. расход воды, м3/час | Электродвигатель | Зазоры между лобовинами и торцевым плоскостями крыльчатки | Кол-во смазки, л | Масса агрегата, кг | ||
| марка | кВт | об/мин | ||||||||
| ВВН 1-0,75 | 0,75 | 0,2 | 0,11 | 0,2 | АИР 90L4 | 2,2 | 1500 | 0,1-0,3 мм | 0,5 | 83 |
| ВВН 1-1,5 | 1,57 | 0,4 | 0,055 | 0,3 | АИР 112М4 | 5,5 | 1500 | 1 | 110 | |

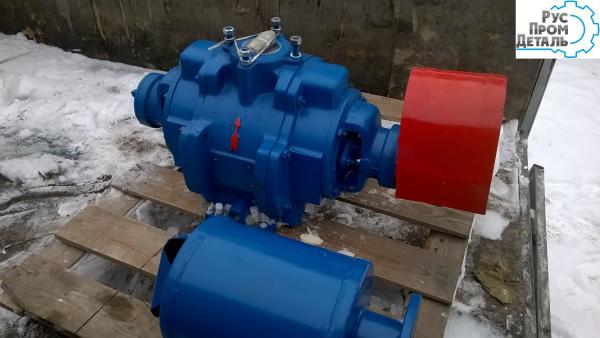

| ВВН 1-3 | 3,33 | 0,4 | 0,055 | 0,4 | АИР 132S4 | 7,5 | 1500 | 1,5 | 240 | |
| ВВН 1-6 | 6,2 | 0,4 | 0,055 | 0,7 | АИР 160S4 | 15 | 1500 | 2 | 360 | |
| ВВН 1-12 | 12,2 | 0,4 | 0,055 | 2,1 | АИР 200L6 | 30 | 1000 | 3 | 720 | |
| ВВН 1-25 | 25 | 0,4 | 0,055 | 2,8 | АИР 280S8 | 55 | 750 | 3 | 1840 | |
| ВВН 2-50М | 45 | 0,2 | 1,03 | 4,5 | АИР355М10 | 110 | 600 | 0,35-0,5 мм | 6 | 2750 |
Принцип работы водокольцевого насоса
Эксцентричность расположения колеса относительно корпуса позволяет его лопаткам либо погружаться до самой ступицы в водяное кольцо, либо выходить из него.
В виду того, как работает вакуумный водяной насос, создается свободный от воды объем.
Когда лопатки выходят из воды в камере между ними всасывается газ.
При повороте рабочего колеса ВВН газ сжимается с помощью водяного кольца и вытесняется из камеры.
Под действием жидкостного трения и газовом сжатии выделяется тепло, которое повышает температуру водяного кольца. Поэтому в ВВН постоянно подается холодная вода.
Она выталкивает нагретую воду вместе со сжатым газом в нагнетательное отверстие. Вода подводится к насосу посредством системы каналов и трубопроводов в насосных лобовинах.
Эксплуатация
Рабочая среда предварительно должна быть очищена от капельной влаги. При работе с агрессивными средами используются установки с элементами проточной части из нержавеющей стали 12Х18Н9Т (ЖВН-12Н и ВВН-3Н).
Противопоказания:
- Откачивание водогазовых смесей осуществляется с отводом основной массы воды у входа в насос. В противном случае возможна перегрузка электродвигателя и повреждение внутренних элементов вакуумного насоса.
- Использование водокольцевого насоса без воды, при давлении ниже 0,01 мега паскалей (75 мм рт. ст.) не допускается согласно руководства по эксплуатации
Откачиваемая вода не должна включать взвешенные частицы, объемом более 25 мг/л, жесткость не выше 3 мг/л. - Разница в давлении агрегата на входе и давления нагнетания не менее 0,03 Мпа.
Несоответствие указанным параметрам чревато снижением производительности насоса до 50% и ускоренным износом.
Расшифровка маркировки ВВН
Расшифровка маркировки вакуумного насоса типа ВВН на примере 2ВВН2-50 УХЛ 4.2:
- 2 – номер модернизации;
- ВВН – водокольцевой вакуумный насос
- 2 – остаточное давление МПа;
- 50 — производительность, м3/минуту;
- УХЛ 4.2 — обозначает зону климата, для которой изготовлен агрегат.
Строение, конструкция и материалы
Важно! У вакуумных насосов для воды типа ВВН разных производителей существуют конструкционные отличия.
В корпусе расположены всасывающая, нагнетательная и рабочая полости. Для отделения захватываемой воздухом воды, на выходном отверстии используется бачок-водоотделитель.
1 – крепеж
2 – крышка подшипника
3 — гайка
4 – корпус подшипника
5 — подшипник
6 – вал
7 – крышка сальника
8 – лобовина правая
9 – сальниковая набивка
10 –прокладка
11- чугунный корпус
12 – лопаточное рабочее колесо
13 – шпонка
14 – лобовина левая
16 – корпус подшипника
17 – крепеж
18 – болт регулировочный
19 — подшипник
20 – крышка подшипника
22 – гайка
23 – шпонка
25– крепеж
28 – регулировочный болт
29 – болт регулировочный
30 – крепеж
31 – гайка
Материалы основных деталей насосов для откачки воздуха
| Деталь насоса ВВН | Материал | |
| Марка | Нормативно-технический документ | |
| Корпус | СЧ-20 | ГОСТ 1412-85 |
| Крышка | СЧ-20 | ГОСТ 1412-85 |
| Кронштейн | СЧ-20 | ГОСТ 1412-85 |
| Диск | Бр03Ц7С5Н1 | ГОСТ 613-79 |
| Вал | Сталь 95х18 | ГОСТ 5632-72 |
Номенклатура и производители
Рассмотрим маркировки и характеристики вакуумных водокольцевых насосов от самых популярных производителей, которые можно купить у СЛЭМЗ:
ОАО «Ливгидромаш»
Бессоновский компрессный завод «Беском»ОАО «Вакууммаш», КазаньОАО «Сумское НПО им.
Фрунзе»АОЗТ «Херсонский электромеханический завод»
Пензагрореммаш, Пенза.
Покупка насоса ВВН у СЛЭМЗ
Слобожанский завод предлагает выгодные условия сотрудничества.
10 причин купить у СЛЭМЗ:
- Узкая направленность цехов
- Штат профессиональных вакуумщиков
- Производство комплектующих
- Специализированные испытательные стенды
- Отзывы благодарных клиентов
- Собственные разработки для улучшения показателей
- Ремонт любой сложности
- Опыт снабжения УКРОБОРОНПРОМ
- Гарантия 12 месяцев
- Быстрая доставка
Цены
| Водокольцевой вакуумный насос | Цена насоса, грн | Цена ремонта, грн |
| ВВН 1-1,5 | от 10500 | 1600 — 8000 |
| ВВН 1-6 | от 23500 | 2000 — 12000 |
| ВВН 1-12 | от 51000 | 4000 — 22000 |
| ВВН 2-50М | от 170000 | от 25000 |
Цена агрегата варьируется, в зависимости от качества устанавливаемого электродвигателя.
Звоните по указанным номерам, и наши менеджеры с удовольствием:
- подберут необходимый вакуумный водяной насос или агрегат из каталога
- помогут купить запчасти для вакуумных насосов
- оформят заказ на ремонт вашего оборудования
- дадут консультацию по подключению и монтажу
Покупка и эксплуатация вакуумных водокольцевых насосов ВВН и аналогов от СЛЭМЗ — спокойствие на Вашем производстве!
